电动卷帘门技术参数
- 格式:docx
- 大小:51.36 KB
- 文档页数:2
配件名称缩略图技术参数规格:宽65mm *高79mm *壁厚
1.5mm
材质:高强度铁
表面处理: 镀锌
规格: 直径Φ46mm *壁厚1.8mm
材质:高强度6063-T5铝合金
表面处理: 阳极氧化
规格:宽12mm*高33mm*壁厚
2.5mm
材质:高强度6063-T5铝合金
表面处理: 阳极氧化
规格:面料边缘6mm烫边处理
设备:采用韩货进口烫边机
面料整体裁切采用自动化设备精
度0.5mm

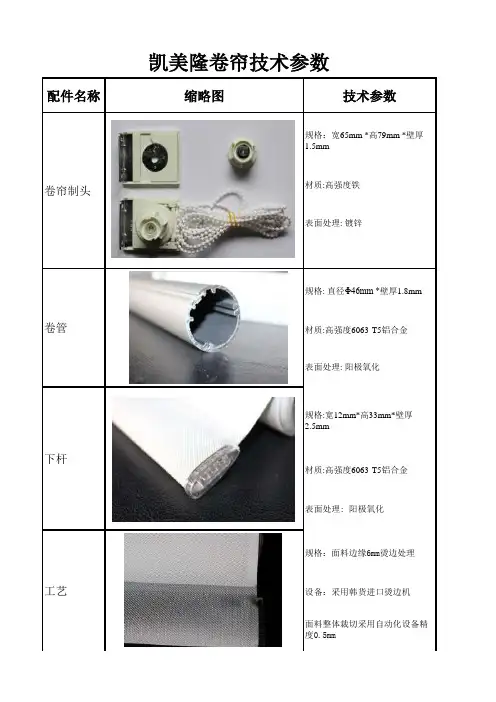

凯美隆卷帘技术参数
卷帘制头卷管下杆
工艺
型号:AM35产地及品牌:深圳 奥科额定扭矩(N.M ):3额定转速(rpm ):28最大行程(圈):45额定电压(V ):220额定电流(A ):0.38额定功率(W ):85连续运转时间(分钟):4工作温度:-10℃~50℃防水、防尘保护等级:IP44频率:433.92MHZ±100KMZ 发射距离:户外200m ,室内35m 产地及品牌:深圳 奥科成份
POLYESTER25%+PVC75%幅宽
160/200/250/300/cm 重量
520g/平方±5%开孔率
AVERAGE 1%厚度
0.71MM 张力
380IB 抗力
>10000(ASTMD 4966)色牢度
Class5.0阻燃性能Class1
卷帘电机遥控信号发射器
包装透明塑料包装盒,配备二维码识
别可快速售后。
电动卷帘配件
卷帘面料。
卷帘门种类,卷帘门安装知识-----------------------------------------------------------------------------卷帘门是以多关节活动的门片串联在一起,在固定的滑道内,以门上方卷轴为中心转动上下的门。
卷帘门同墙的作用一样起到水平分隔,它由帘板、座板、导轨、支座、卷轴、箱体、控制箱、卷门机、限位器、门楣、手动速放开关装置、按钮开关和保险装置等13个部分组成,一般安装在不便采用墙分隔的部位。
北京红日升工贸有限公司卷帘门适用于商业门面、车库、商场、医院、厂矿企业等公共场所或住宅。
尤其是门洞较大,不便安装地面门体的地方起到方便、快捷开启作用。
如用于车库门、商场防火卷帘门、飞机库门等。
(一)卷帘门窗的特点卷帘门窗具有造型美观新颖、结构紧凑先进、操作简便、坚固耐用、刚性强、密封性好、不占地面面积、启闭灵活方便和防风、防尘、防火、防盗等特点。
(二)卷帘门窗的类型(1)根据传动方式的不同分。
根据传动方式的不同,卷帘门窗可分为四种:①电动卷帘门窗;②遥控电动卷帘门窗;③手动卷帘门窗;④电动手动卷帘门窗。
(2)根据外形的不同分。
根据外形的不同,卷帘门窗可分为四种:①全鳞网状卷帘门窗;②直管横格卷帘门窗;③帘板卷帘门窗;④压花帘板卷帘门窗。
(3)根据材质的不同分。
根据材质的不同,卷帘门窗可分为五种:①铝合金卷帘门窗;②电化铝合金卷帘门窗;③镀锌铁板卷帘门窗;④不锈钢钢板卷帘门窗;⑤钢管及钢筋卷帘门窗。
(4)根据门扇结构的不同分。
根据门扇结构的不同,卷帘门可分为两种:①帘板结构卷帘门窗:其门扇由若干帘板组成,根据门扇帘板的形状,卷帘门的型号有所不同。
其卷帘门窗的特点是:防风、防砂、防盗,并可制成防烟、防火的卷帘门窗。
②通花结构卷帘门窗:其门扇由若干圆钢、钢管或扁钢组成。
卷帘门的特点是:美观大方,轻便灵活。
(5)根据性能的不同分。
根据性能的不同,卷帘门窗可分为三种:①普通型卷帘门窗;②防火型卷帘门窗;③抗风型卷帘门窗。
快速卷帘门配置要求及参数快速卷帘门配置要求1.门体结构——采用高强度抗氧化工业铝合金门框,厚度3.5㎜.门头罩及电机罩采用镀锌钢板,表面经高温粉末喷涂处理。
板材厚度为1.0mm。
(轨道内径特殊设计,在风压大的情况下减少与帘布的磨擦)2.驱动装置——使用台湾美事科刹车电机,电源220V,功率0.75-1.5kw/1500S/转,承载大负荷S4型。
3.电控系统——采用丹麦丹佛斯品牌高性能升级控制箱,内置矢量控制模式、控制精度高;高转矩变频器(150%1HZ)、PLC合二为一,具有高性能、高可靠性、高稳定性、高精准定位等特点。
同时运用变频控制技术,有软启动,缓停止功能,保证门体运转平稳增加使用寿命。
4.开闭速度——每秒0.6-1.2m的开启速度(可调).高频开启(1000-1500次/天)5.安全装置——①控制面板上设有急停按钮,当遇到紧急情况时,按下该按钮可使门体立即停止运行,并禁止控制器接受新的运行指令,直到紧急情况解除,并复位该按钮。
②门框下部安装红外线光电保护开关一对,门体下面停留人与物体挡住光电时门体不下落。
(品牌:南韩奥托尼克斯)6.门帘——选用德国米乐进口工业聚脂纤维基布,高强度环保聚脂纤维,双面聚氯乙烯涂层,厚度为0.9-1.2mm,颜色:红色、黄色、蓝色、绿色、橘黄色、灰色、白色、黄色网格、白色网格等多种颜色可选择.抗撕裂度:500/500(经/纬),拉伸强度:4300/4000(经/纬),粘附力20N/㎝,使用温度-30--+70℃,防火标准(德国ISO3795)基布具有无毒性,良好的表面自洁性;底部装隔气布,密封性好,不积尘,易清洁。
材料符合DIN EN 12641-2(德国+欧洲)标准.7.焊接——采用最新大型高频焊接技术,全自动拼接一次成型,表面平整、美观、牢固,永不开胶。
解决小型焊接机加工无法达到的技术要求。
(同行业中唯一的一台大型焊接设备)8透视窗——中间带横向PVC透明视窗,厚度1.5㎜,使人员车辆出入更安全。

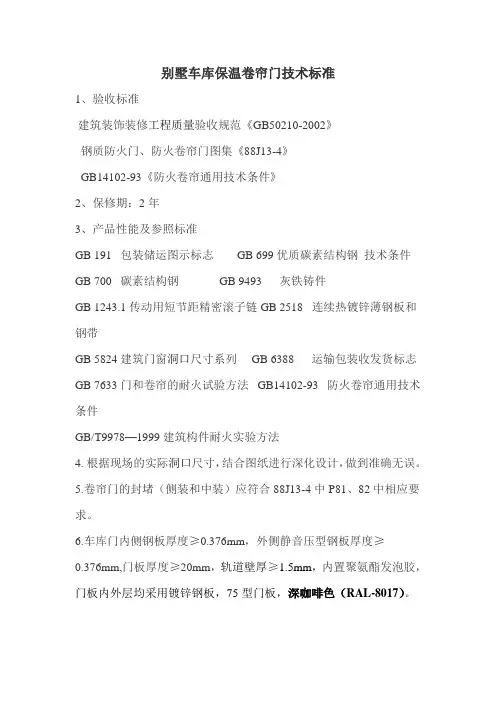

别墅车库保温卷帘门技术标准1、验收标准建筑装饰装修工程质量验收规范《GB50210-2002》钢质防火门、防火卷帘门图集《88J13-4》GB14102-93《防火卷帘通用技术条件》2、保修期:2年3、产品性能及参照标准GB 191 包装储运图示标志 GB 699优质碳素结构钢技术条件GB 700 碳素结构钢 GB 9493 灰铁铸件GB 1243.1 传动用短节距精密滚子链 GB 2518 连续热镀锌薄钢板和钢带GB 5824 建筑门窗洞口尺寸系列 GB 6388 运输包装收发货标志GB 7633 门和卷帘的耐火试验方法 GB14102-93 防火卷帘通用技术条件GB/T9978—1999 建筑构件耐火实验方法4. 根据现场的实际洞口尺寸,结合图纸进行深化设计,做到准确无误。
5.卷帘门的封堵(侧装和中装)应符合88J13-4中P81、82中相应要求。
6.车库门内侧钢板厚度≥0.376mm,外侧静音压型钢板厚度≥0.376mm,门板厚度≥20mm,轨道壁厚≥1.5mm,内置聚氨酯发泡胶,门板内外层均采用镀锌钢板,75型门板,深咖啡色(RAL-8017)。
7.开门机:电机采用140N新型管状电动机带扭簧(具有离合功能),厂家按单樘门的重量合理配置电机,并在报价说明中予以明确。
每樘车库门配置2个遥控器,通过遥控器操作门体自动运行作用距离大于20m。
技术参数:适用电压220V,运行速度不小于12m/min;门扇质量小于70kg,手动启闭力应小于70N,门扇质量大于70kg,手动启闭力应小于120N。
8.开启方式:遥控、电动兼手动(静音卷帘)。
9. 安装标准9.1左右支架宽度万向固定位置线划线后依据卷帘门安装图,对所划线位置进行检验验证其精度允差不大于3mm。
左右二支架轴头(轴承)中心应同轴,其不同轴度在全长范围内不大于2mm。
9.2卷筒轴的安装后应检验确认其水平度,水平度在全长范围内不大于2mm。
9.3开闭机运转状态不应有异声,停机制动灵敏、可靠。
烟台盛达门业科技有限公司

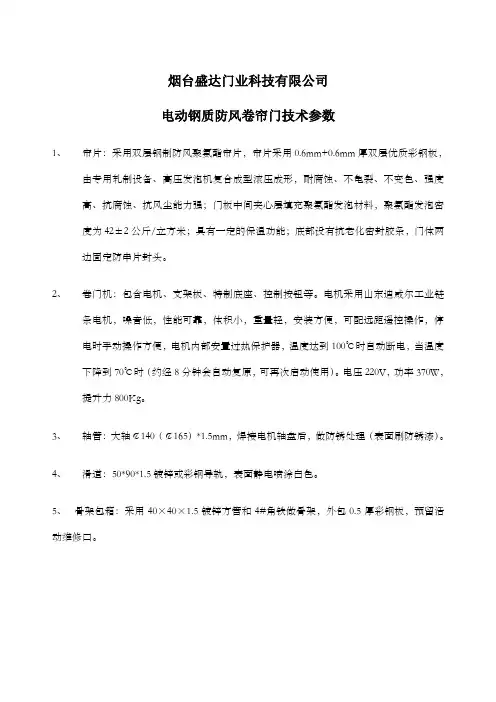

电动钢质防风卷帘门技术参数
1、帘片:采用双层钢制防风聚氨酯帘片,帘片采用0.6mm+0.6mm厚双层优质彩钢板,
由专用轧制设备、高压发泡机复合成型滚压成形,耐腐蚀、不龟裂、不变色、强度高、抗腐蚀、抗风尘能力强;门板中间夹心层填充聚氨酯发泡材料,聚氨酯发泡密度为42±2公斤/立方米;具有一定的保温功能;底部设有抗老化密封胶条,门体两边固定防串片封头。
2、卷门机:包含电机、支架板、特制底座、控制按钮等。
电机采用山东迪威尔工业链
条电机,噪音低,性能可靠,体积小,重量轻,安装方便,可配远距遥控操作,停电时手动操作方便,电机内部安置过热保护器,温度达到100℃时自动断电,当温度下降到70℃时(约经8分钟会自动复原,可再次启动使用)。
电压220V,功率370W,提升力800Kg。
3、轴管:大轴¢140(¢165)*1.5mm,焊接电机轴盘后,做防锈处理(表面刷防锈漆)。
4、滑道:50*90*1.5镀锌或彩钢导轨,表面静电喷涂白色。
5、骨架包箱:采用40×40×1.5镀锌方管和4#角铁做骨架,外包0.5厚彩钢板,预留活动维修口。

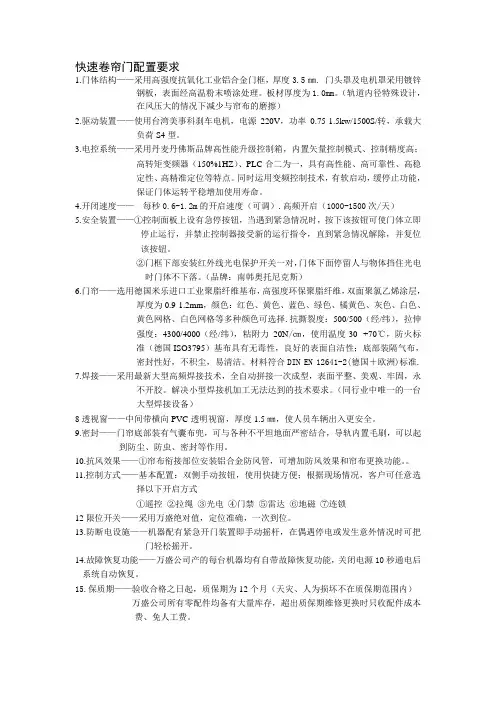

快速卷帘门配置要求1.门体结构——采用高强度抗氧化工业铝合金门框,厚度3.5㎜.门头罩及电机罩采用镀锌钢板,表面经高温粉末喷涂处理。
板材厚度为1.0mm。
(轨道内径特殊设计,在风压大的情况下减少与帘布的磨擦)2.驱动装置——使用台湾美事科刹车电机,电源220V,功率0.75-1.5kw/1500S/转,承载大负荷S4型。
3.电控系统——采用丹麦丹佛斯品牌高性能升级控制箱,内置矢量控制模式、控制精度高;高转矩变频器(150%1HZ)、PLC合二为一,具有高性能、高可靠性、高稳定性、高精准定位等特点。
同时运用变频控制技术,有软启动,缓停止功能,保证门体运转平稳增加使用寿命。
4.开闭速度——每秒0.6-1.2m的开启速度(可调).高频开启(1000-1500次/天)5.安全装置——①控制面板上设有急停按钮,当遇到紧急情况时,按下该按钮可使门体立即停止运行,并禁止控制器接受新的运行指令,直到紧急情况解除,并复位该按钮。
②门框下部安装红外线光电保护开关一对,门体下面停留人与物体挡住光电时门体不下落。
(品牌:南韩奥托尼克斯)6.门帘——选用德国米乐进口工业聚脂纤维基布,高强度环保聚脂纤维,双面聚氯乙烯涂层,厚度为0.9-1.2mm,颜色:红色、黄色、蓝色、绿色、橘黄色、灰色、白色、黄色网格、白色网格等多种颜色可选择.抗撕裂度:500/500(经/纬),拉伸强度:4300/4000(经/纬),粘附力20N/㎝,使用温度-30--+70℃,防火标准(德国ISO3795)基布具有无毒性,良好的表面自洁性;底部装隔气布,密封性好,不积尘,易清洁。
材料符合DIN EN 12641-2(德国+欧洲)标准.7.焊接——采用最新大型高频焊接技术,全自动拼接一次成型,表面平整、美观、牢固,永不开胶。
解决小型焊接机加工无法达到的技术要求。
(同行业中唯一的一台大型焊接设备)8透视窗——中间带横向PVC透明视窗,厚度1.5㎜,使人员车辆出入更安全。

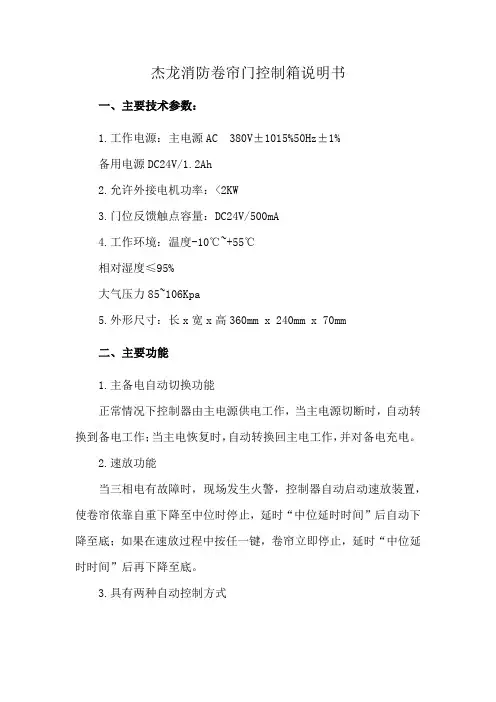

杰龙消防卷帘门控制箱说明书一、主要技术参数:1.工作电源:主电源AC 380V±1015%50Hz±1%备用电源DC24V/1.2Ah2.允许外接电机功率:<2KW3.门位反馈触点容量:DC24V/500mA4.工作环境:温度-10℃~+55℃相对湿度≤95%大气压力85~106Kpa5.外形尺寸:长x宽x高360mm x 240mm x 70mm二、主要功能1.主备电自动切换功能正常情况下控制器由主电源供电工作,当主电源切断时,自动转换到备电工作;当主电恢复时,自动转换回主电工作,并对备电充电。
2.速放功能当三相电有故障时,现场发生火警,控制器自动启动速放装置,使卷帘依靠自重下降至中位时停止,延时“中位延时时间”后自动下降至底;如果在速放过程中按任一键,卷帘立即停止,延时“中位延时时间”后再下降至底。
3.具有两种自动控制方式①烟、温感两步降:(SW1置于ON位):烟感动作后(或半降信号),卷帘下降至中停位置,等温感动作后(或全降信号),再下降至下限位置。
②烟感延时两步降:(SW1置于OFF位):烟感动作后(或半降信号),卷帘下降至中停位置,延时后,下降至下限位置。
4.具有故障检测功能①三相电源/主电故障;②备用电源断线或欠压③限位器故障、超限位故障(需电机配合);④电机电磁铁与控制器连接断线或短路。
⑤探测器与控制器连接断线;注意事项:1)当需要探测器故障检测、电磁铁连接故障检测、限位器故障检测时,可将连接示意图中SW3拨至ON位。
2)当允许故障打开时(即SW3拨至ON位时),检测器连接需在探测器上并联15K的末端电阻。
5.门位反馈功能可以向消防中心反馈卷帘上位、中位、下位和火警四种状态。
6.手动优先逃生功能在火警状态下,按手动按钮盒上任一键,卷帘会自动返升方便人员逃生。
7.故障反馈功能可以向消防中心反馈控制器的故障状态8.三相电相序自动调整/缺相自动保护功能当三相电源相序改变时,控制器能自动识别并调整相序,使电机的转动方向不变。
电动卷帘门技术参数 Document number:WTWYT-WYWY-BTGTT-YTTYU-2018GT
烟台盛达门业科技有限公司
电动钢质防风卷帘门技术参数
1、帘片:采用双层钢制防风聚氨酯帘片,帘片采用+厚双层优质彩钢
板,由专用轧制设备、高压发泡机复合成型滚压成形,耐腐蚀、不龟裂、不变色、强度高、抗腐蚀、抗风尘能力强;门板中间夹心层填充聚氨酯发泡材料,聚氨酯发泡密度为42±2公斤/立方米;具有一定的保温功能;底部设有抗老化密封胶条,门体两边固定防串片封头。
2、卷门机:包含电机、支架板、特制底座、控制按钮等。
电机采用山
东迪威尔工业链条电机,噪音低,性能可靠,体积小,重量轻,安装方便,可配远距遥控操作,停电时手动操作方便,电机内部安置过热保护器,温度达到100℃时自动断电,当温度下降到70℃时
(约经8分钟会自动复原,可再次启动使用)。
电压220V,功率
370W,提升力800Kg。
3、轴管:大轴¢140(¢165)*,焊接电机轴盘后,做防锈处理(表
面刷防锈漆)。
4、滑道:50*90*镀锌或彩钢导轨,表面静电喷涂白色。
5、骨架包箱:采用40×40×镀锌方管和4#角铁做骨架,外包厚彩钢板,预留活动维修口。
