透水砖及透水混凝土路面材料、配比及施工1 透水砖1.1 技术指标要求（1）透水砖参照《透水路面砖和透水路面板》GB/T25993-2010和《混凝土路面砖》GB28635-2012的要求，确定透水砖的性能指标和试验方法。
透水砖的抗折强度、劈裂抗拉强度、透水系数和抗冻性分别满足表1~表4的要求。
表1 透水砖的抗折强度表2 透水砖的劈裂抗拉强度表3 透水砖的透水系数（cm/s）表4 透水砖的抗冻性能1.2 产品规格产品的规格尺寸见表6，也可根据需要确定。
表6规格尺寸单位为毫米边长100，150，200，250，300，400，500图1 样品图示1.3 透水砖施工工艺（1）透水人行道结构典型的用透水砖铺设的人行道结构见图2、图3。
图2 典型透水人行道结构（一）图3 典型透水人行道结构（二）（2）透水人行道施工工艺①基础整理：即先清理铺设透水砖场地，夯实地平基础，同时把周边的杂草及其他植物清除，并把较轻软的位置加固。
施工时，要特别小心沟渠流水对吃路基层的冲击。
②铺碎石工序：在整理过的地面上铺碎石路基层，一般要求的厚度大约为100 毫米，可以用手压机逐层压平，让底层碎石压入基础一半。
将铺碎石层压入路基至25 毫米时应分段压平。
③铺沙工序：在铺有碎石的路基上铺上粗沙后，工人站在“踏脚砖”上，有木尺板由前面将沙拉向自己的位置，把沙刮平，达到水平标准为止。
沙多刮走，沙少填满，总之刮平。
④铺砖工序：在施工时，采用倒退式路线，把砖块一排循环铺设，这样施工可避免脚直接踩在沙面上，引起铺设不平，更重要的是确保路面平直，美观。
铺砖时请留意砖与砖之间的缝隙为 3 毫米，防止砖与砖之间接连。
⑤水平规范：施工铺设需要2条直线“打对角”以确保砖块的平衡效果。
希望每铺1米的距离，应用直线检查一次，逐步进行不断的检查，看砖块铺设后是否保持直线平衡。
如有砖面不平，用胶锤加强轻轻敲打，以至完全平整。
⑥填缝工序：用铲刀或泥水刀去分开相连接的砖块，然后再填细沙，用扫把将沙进行扫进缝隙填满沙。
透水混凝土施工方法(一)透水混凝土施工1. 前言透水混凝土是一种具有良好透水性能的建筑材料，它能够有效地减少雨水径流对城市水系的冲击，并减缓城市的排水压力。
本文将介绍几种常见的透水混凝土施工方法。
2. 表面排水透水混凝土•特点：–表面排水透水混凝土又称为开放式透水混凝土，它具有透水性能较好的特点。
–表面排水透水混凝土通过排水孔、砾石和水泥砂浆的结构，使得雨水能够快速渗透至地下。
•施工步骤：1.清理基底：清除基底的杂物和尘土。
2.打底层：将透水混凝土基底层均匀浇筑。
3.铺设排水纤维：采用透水性良好的排水纤维铺设在基底层上。
4.铺设砾石：将砾石均匀覆盖在排水纤维上。
5.浇筑水泥砂浆：将水泥砂浆浇筑在砾石表面，使其形成平整的透水混凝土层。
6.养护：对施工完成的透水混凝土进行养护，确保其性能稳定。
3. 孔隙结构透水混凝土•特点：–孔隙结构透水混凝土采用特殊的孔隙结构设计，使得其具有较高的透水性能。
–孔隙结构透水混凝土普遍应用于道路、广场等场所，有效地减少了积水问题。
•施工步骤：1.准备模板：按照设计要求搭建透水混凝土施工的模板。
2.混凝土浇筑：将经过特殊设计的透水混凝土浇筑在模板内，确保混凝土均匀。
3.平整处理：使用振动器等工具对浇筑的透水混凝土进行振实和平整处理。
4.养护：对施工完成的透水混凝土进行养护，以保证其强度和透水性能。
4. 空心透水混凝土•特点：–空心透水混凝土是一种较为创新的透水混凝土，其具有良好的透水性能，同时还能够承受较大的荷载。
–空心透水混凝土广泛应用于停车场、人行道等场所。
•施工步骤：1.准备模板：根据设计要求搭建透水混凝土施工的模板。
2.浇筑混凝土：将透水混凝土浇筑在模板内，通过钢筋加固等措施增加结构的强度。
3.安装空心组件：在浇筑的透水混凝土上安装空心组件，形成空心结构。
4.养护：对施工完成的透水混凝土进行养护，确保其稳定性和透水性能。
5. 总结透水混凝土施工是当今城市建设中一项重要的环保工作。

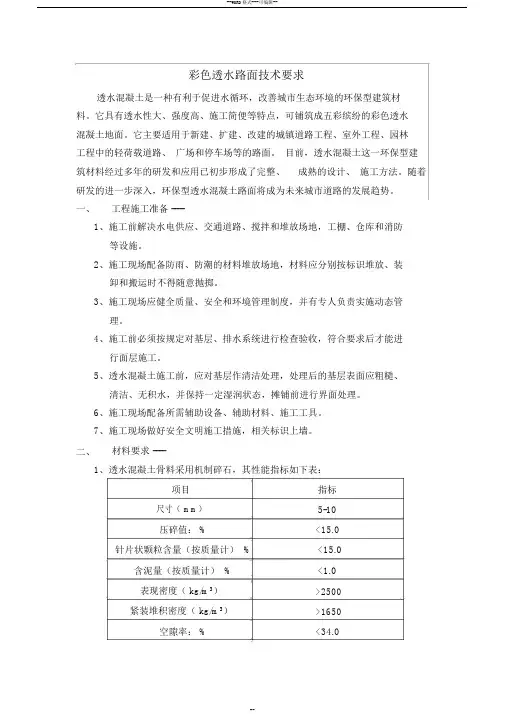

彩色透水路面技术要求透水混凝土是一种有利于促进水循环，改善城市生态环境的环保型建筑材料。
它具有透水性大、强度高、施工简便等特点，可铺筑成五彩缤纷的彩色透水混凝土地面。
它主要适用于新建、扩建、改建的城镇道路工程、室外工程、园林工程中的轻荷载道路、广场和停车场等的路面。
目前，透水混凝土这一环保型建筑材料经过多年的研发和应用已初步形成了完整、成熟的设计、施工方法。
随着研发的进一步深入，环保型透水混凝土路面将成为未来城市道路的发展趋势。
一、工程施工准备 ----1、施工前解决水电供应、交通道路、搅拌和堆放场地，工棚、仓库和消防等设施。
2、施工现场配备防雨、防潮的材料堆放场地，材料应分别按标识堆放、装卸和搬运时不得随意抛掷。
3、施工现场应健全质量、安全和环境管理制度，并有专人负责实施动态管理。
4、施工前必须按规定对基层、排水系统进行检查验收，符合要求后才能进行面层施工。
5、透水混凝土施工前，应对基层作清洁处理，处理后的基层表面应粗糙、清洁、无积水，并保持一定湿润状态，摊铺前进行界面处理。
6、施工现场配备所需辅助设备、辅助材料、施工工具。
7、施工现场做好安全文明施工措施，相关标识上墙。
二、材料要求 ----1、透水混凝土骨料采用机制碎石，其性能指标如下表：项目指标尺寸（ mm）5-10压碎值： %<15.0针片状颗粒含量（按质量计） %<15.0含泥量（按质量计） %<1.0表现密度（ kg/m3）>2500紧装堆积密度（ kg/m3）>1650空隙率： %<34.02、透水混凝土拌合用水应符合《混凝土拌合用水》（JGJ63）的规定。
3、透水混凝土使用水泥标号为42.5 ，其品种、质量、包装、贮存，应符合国家现行有关的规定，水泥出厂时间不得超过 6 个月，以出厂合格证和抽检报告为一般检测标准。
4、透水胶结料为彩色，其品种、质量、包装、贮存，应符合国家现行有关规定，出厂时间不得超过 6 个月，以出厂合格证和抽检报告为一般检测标准。

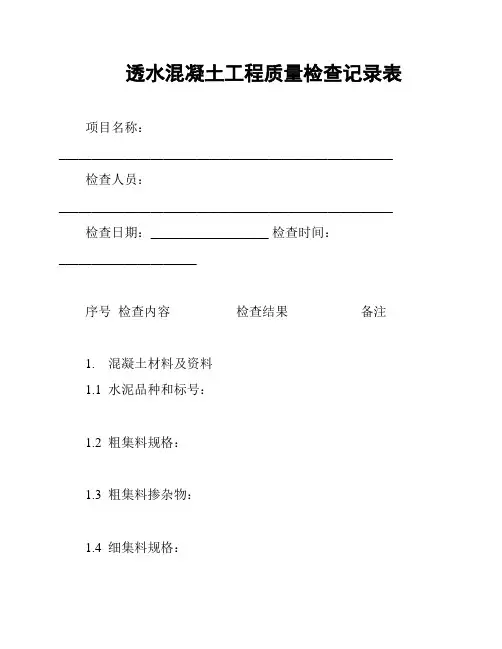

透水混凝土工程质量检查记录表
项目名称：
___________________________________________________ 检查人员：
___________________________________________________ 检查日期：__________________ 检查时间：
_____________________
序号检查内容检查结果备注
1. 混凝土材料及资料
1.1 水泥品种和标号：
1.2 粗集料规格：
1.3 粗集料掺杂物：
1.4 细集料规格：
1.5 细集料掺杂物：
1.6 外加剂类型和用量：
1.7 水质工程：
1.8 技术资料的有效性及相关证明文件：
2. 混凝土配合比
2.1 配合比设计依据：
2.2 配合比设计合理性：
2.3 完整性：
2.4 配合比施工性：
3. 混凝土浇筑和养护
3.1 浇筑方案：
3.2 浇筑过程中的控制措施：3.3 浇筑层分块肌理、批次号：
3.4 养护措施及时间：
4. 混凝土强度检测情况
4.1 试验日期：
4.2 试块标识：
4.3 强度试验结果：
4.4 强度试验结果评定：
5. 透水性能测试情况
5.1 测试日期：
5.2 透水性能试验项目：
5.3 透水性能试验结果：
5.4 透水性能评定：
6. 混凝土工程质量问题整改情况6.1 问题描述：
6.2 整改期限：
6.3 整改情况：
6.4 整改验收情况：
备注：。

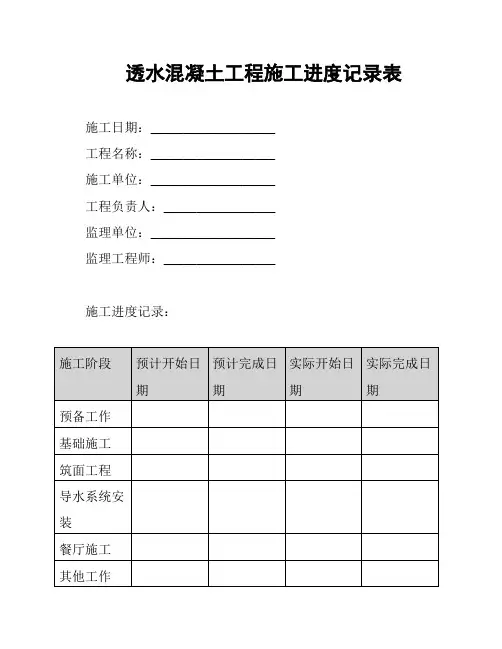

透水混凝土工程施工进度记录表
施工日期：___________________
工程名称：___________________
施工单位：___________________
工程负责人：_________________
监理单位：___________________
监理工程师：_________________
施工进度记录：
备注：
1. 根据施工计划，填写各阶段预计的开始日期和完成日期，并在实际进行施工时记录实际开始日期和完成日期。
2. 在备注栏中可添加任何额外的信息或细节，如施工过程中的问题、关键节点的成果等。
3. 本施工进度记录表由工程负责人填写，监理单位和监理工程师需审核并确认填写的内容。
以上为透水混凝土工程施工进度记录表，用于记录工程各阶段的预计和实际施工日期。
及时记录施工进度，可以帮助项目团队了解工程的推进情况，及早发现问题并采取相应的措施，确保工程按计划进行。
旁站监理记录表工程名称: 深圳市青少年足球训练基地项目2标段施工总承包编号：GD-B1-213□□□工程地点：屋面路城德轩科技园南侧天气：旁站监理的部位：旁站监理开始时间：旁站监理结束时间：施工情况：1、现场管理人员、质检员到岗情况：是否。
2、成品透水混凝土供应商的资质：有无。
3、机械准备情况：4、施工现场管理人员：人，作业人员：人。
5、混凝土设计强度等级：（）、实际透水混凝土强度等级：:( )。
6、混凝土设计厚度:( )、混凝土实际厚度:( )。
7、透水混凝土坍落度设计要求（），实际塌落度为（）。
8、机械设备使用情况（）；安全检查情况（）、试块留置：（）。
监理情况：1 有否按技术标准、规范、规程和批准的设计文件、施工组织设计施工。
2 现场管理人员、质检员到岗情况3 施工操作人员的技术水平、操作条件是否满足施工工艺要求。
4 施工环境是否对工程质量产生不利影响。
5 基础处理：工程施工人员首先对基础进行检查，注意高度、密实度等问题，对局部不符合明确要求的进行处理。
6 透水混凝土摊铺工程施工，松铺摊平后用低频平板夯夯实，夯实后表面应符合设计高程，以保证面层的工程施工厚度，明确要求平整、密实。
面层工程施工必须计算松铺高度，符合设计高程，松铺摊平后采用低频液压组织工作站进行滚平碾压，以保证路面混凝土的密实性，从而保证混凝土的气压。
滚平碾压后及时用混凝土磨光机械磨平，周边磨光机无法磨到的地方用人工抹平，明确要求表面平整，石子分布均匀，无缺失石子现象，禁止有积浆现象。
7 透水混凝土应振夯、平整情况。
8 施工过程是否存在安全隐患。
9 透水砼坍落度情况发现问题：处理意见：备注：监理企业：（项目章）旁站监理人员（签字）：年月日注：本表一式一份，项目监理机构留存。
人行道透水混凝土旁站表
摘要：
一、人行道透水混凝土的概述
1.人行道透水混凝土的定义
2.人行道透水混凝土的特点
二、人行道透水混凝土旁站表的作用
1.收集雨水
2.减轻城市排水压力
3.改善城市环境
三、人行道透水混凝土旁站表的设计原则
1.适应城市排水系统
2.考虑人行道美观性
3.注重旁站表的实用性
四、人行道透水混凝土旁站表的施工要求
1.确保混凝土的透水性能
2.符合相关设计规范
3.注重施工质量与安全
五、人行道透水混凝土旁站表的维护与管理
1.定期检查与维护
2.清理堵塞物
3.提高旁站表的使用寿命
正文：
人行道透水混凝土旁站表是一种用于收集雨水的设施，其主要作用是减轻城市排水压力，改善城市环境。
近年来，随着我国城市化进程的加快，人行道透水混凝土旁站表的应用越来越广泛。
人行道透水混凝土旁站表的设计原则主要有三点：一是要适应城市排水系统，确保雨水能够顺利进入旁站表；二是要考虑人行道的美观性，使旁站表与周围环境相协调；三是要注重旁站表的实用性，方便市民使用。
在施工过程中，首先要确保混凝土的透水性能，这是旁站表能否有效收集雨水的前提。
同时，还要严格遵循相关设计规范，确保施工质量。
此外，施工过程中要注重安全，避免因操作不当造成事故。
在维护与管理方面，首先要定期检查旁站表，发现损坏及时进行维修。
其次，要定期清理堵塞物，确保雨水能够顺利进入旁站表。
最后，通过科学合理的维护与管理，可以提高旁站表的使用寿命，进一步发挥其在收集雨水方面的作用。
总之，人行道透水混凝土旁站表在城市排水和环境保护方面具有重要意义。
透水砖及透水混凝土路面材料、配比及施工1 透水砖1.1 技术指标要求（1）透水砖参照《透水路面砖和透水路面板》GB/T25993—2010和《混凝土路面砖》GB28635—2012的要求，确定透水砖的性能指标和试验方法.透水砖的抗折强度、劈裂抗拉强度、透水系数和抗冻性分别满足表1~表4的要求。
表1 透水砖的抗折强度表2 透水砖的劈裂抗拉强度表3 透水砖的透水系数（cm/s）表4 透水砖的抗冻性能1.2 产品规格产品的规格尺寸见表6，也可根据需要确定.表6规格尺寸单位为毫米样品示意图:图1 样品图示1.3 透水砖施工工艺（1）透水人行道结构典型的用透水砖铺设的人行道结构见图2、图3。
图2 典型透水人行道结构（一)图3 典型透水人行道结构（二）（2)透水人行道施工工艺①基础整理：即先清理铺设透水砖场地，夯实地平基础,同时把周边的杂草及其他植物清除，并把较轻软的位置加固.施工时，要特别小心沟渠流水对吃路基层的冲击。
②铺碎石工序：在整理过的地面上铺碎石路基层，一般要求的厚度大约为100 毫米,可以用手压机逐层压平，让底层碎石压入基础一半.将铺碎石层压入路基至25 毫米时应分段压平。
③铺沙工序:在铺有碎石的路基上铺上粗沙后，工人站在“踏脚砖”上，有木尺板由前面将沙拉向自己的位置，把沙刮平，达到水平标准为止.沙多刮走，沙少填满,总之刮平。
④铺砖工序：在施工时,采用倒退式路线，把砖块一排循环铺设，这样施工可避免脚直接踩在沙面上，引起铺设不平,更重要的是确保路面平直,美观。
铺砖时请留意砖与砖之间的缝隙为 3 毫米,防止砖与砖之间接连.⑤水平规范:施工铺设需要2条直线“打对角"以确保砖块的平衡效果.希望每铺1米的距离，应用直线检查一次，逐步进行不断的检查，看砖块铺设后是否保持直线平衡。
如有砖面不平,用胶锤加强轻轻敲打,以至完全平整.⑥填缝工序：用铲刀或泥水刀去分开相连接的砖块，然后再填细沙,用扫把将沙进行扫进缝隙填满沙。
