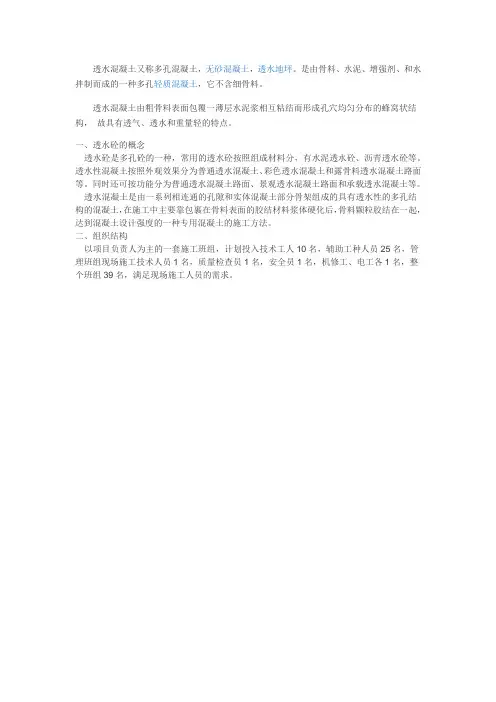

透水混凝土又称多孔混凝土，无砂混凝土，透水地坪。
是由骨料、水泥、增强剂、和水拌制而成的一种多孔轻质混凝土，它不含细骨料。
透水混凝土由粗骨料表面包覆一薄层水泥浆相互粘结而形成孔穴均匀分布的蜂窝状结构，故具有透气、透水和重量轻的特点。
一、透水砼的概念透水砼是多孔砼的一种，常用的透水砼按照组成材料分，有水泥透水砼、沥青透水砼等。
透水性混凝土按照外观效果分为普通透水混凝土、彩色透水混凝土和露骨料透水混凝土路面等。
同时还可按功能分为普通透水混凝土路面、景观透水混凝土路面和承载透水混凝土等。
透水混凝土是由一系列相连通的孔隙和实体混凝土部分骨架组成的具有透水性的多孔结构的混凝土，在施工中主要靠包裹在骨料表面的胶结材料浆体硬化后，骨料颗粒胶结在一起，达到混凝土设计强度的一种专用混凝土的施工方法。
二、组织结构以项目负责人为主的一套施工班组，计划投入技术工人10名，辅助工种人员25名，管理班组现场施工技术人员1名，质量检查员1名，安全员1名，机修工、电工各1名，整个班组39名，满足现场施工人员的需求。
三、施工前准备透水混凝土施工前的准备工作：是指透水混凝土施工前道工序完成，已通过验收，符合透水混凝土施工的前期准备工作。
这项工作准备可分为下列工序：1、施工现场已达到“三通一平”，即路通、水通、电通、场地平整。
施工场地符合原料堆放条件，设备安装已经完成，多种施工机械进场满足施工要求。
2、底层、基层施工已经达到设计标高，多项地埋管线已经预埋结束，基层已经碾压结束，平整。
（施工面准备完毕，符合施工条件）3、施工人员组成进场，满足施工的人员需求。
4、材料进场，通过检验合格，符合施工条件。
四、施工机械根据该项目工程量拟投入机器设备如下：1、SJ350滚筒式搅拌机1台（或500搅拌机）；2、铲车1台;3、机动三轮运输车2台;4、磨光机4台；5、切缝机1台；6、平板振动夯2台；7、无气喷气机2台；8、其他手动工具若干。
五、材料投入1、水泥根据混凝土设计强度要求宜用42.5#普通硅酸盐水泥。
2、结构层石子要求质地坚硬、耐久、洁净。
石子粒径在2.4-13.2mm的即可（具体粒径大小以图纸设计要求为准）。
石子粒径颗粒均匀，满足强度要求。
检查面层石子石粉含量，现场可用人工方法检验，即用手先在水中湿润，将手伸进石子堆中，抓起一把石子，放开后检查吸附在手面上的石粉含量多少，用观感方法确定是否适宜施工。
要求单手伸进石子中30cm向上即可。
3、透水砼添加剂为专用添加剂，检查添加剂有无潮湿，现场实际重量是否与包装物标注吻合。
4、混凝土搅拌用水采用清洁用水，人能饮用即可。
六、施工工艺1、透水砼配合比：参照建议配合比表2、立模施工人员首先须按设计要求进行立模工作，立模过程中须注意高度、垂直度泛水坡度问题（根据项目实际需求判断是否需要立模）。
3、混凝土搅拌3.1透水砼搅拌投料必须严格按配合比进行，不得错投、误投。
第一次投料必须过磅，随后可在投料机械容器中做记号，按标准参照投料。
3.2投料顺序本着搅拌机料斗中先投1/2石子，再投水泥、添加剂，然后另投放1/2石子，即保持水泥、添加剂放置在石子中间位置较为适宜。
3.3搅拌方法先在空机中放用水量的20%，空机搅拌，再提升料斗进料。
在搅拌中分多次加水，直到水灰比完成计量。
要求搅拌均匀，符合施工要求。
合适的用水量搅拌的砼用手能攥成团，手松开后，手表面吸附浆体较少。
3.4搅拌时间从投料到出料，一般情况下，350型搅拌机为4分钟。
500型强制式搅拌机为3.5分钟。
4、成品料运输搅拌好的成品料出机后应及时运到施工现场，10分钟以内运到现场施工为宜。
如遇气温高于30℃时，混凝土必须采取覆盖保持水份，防止水份蒸发，影响施工质量。
透水混凝土施工规程规定，透水混凝土出机至工作面运输时间不宜超过30分钟。
5、透水混凝土摊铺施工透水混凝土摊铺施工，在结构层施工中应优先确定胀缝位置，规定尺寸（每5米左右设一道）、做好标记、按照要求留置，松铺摊平后用低频平板夯夯实，夯实后表面应符合设计高程，以保证面层的施工厚度，要求平整，密实。
留置的胀缝嵌入定型的橡树塑胶材料。
面层施工必须计算松铺高度，合理控制高度能够使压实后与周边的铺装材料（或模版）高度一致，符合道路面层的设计高程，松铺摊平后采用低频液压工作站进行滚平碾压，以保证路面混凝土的密实性，从而保证混凝土的强度。
滚平碾压后及时用混凝土磨光机械磨平，周边磨光机无法磨到的地方用人工抹平，要求表面平整，石子分布均匀，无缺失石子现象，禁止有积浆现象。
透水混凝土路面施工摊铺有两种施工方法：第一种为连续施工法，在结构层浇筑单块体积满足缩缝要求时，随即摊铺面层，这种施工方法使结构层与面层粘结牢固不容易发生空鼓现象，但容易压坏结构层，不能保证结构层混凝土强度，施工时应尽量不损坏结构层。
另一种方法是间隔式施工法，就是上午铺设结构层，下午施工面层、。
这种方法能保证结构层混凝土强度，交叉施工影响小，还可以减少搅拌机械，降低机械投入和人工投入。
但是必须在面层施工时在结构层表面充分浇水湿润的情况下，采用素水泥浆做粘结层，防止空鼓现象发生。
在透水混凝土施工周边为铺装带时，应优先考虑对前道工序产品的保护工作，可采用塑料薄膜铺盖的方法予以保护。
6、养护透水混凝土成型后的养护工作，是透水混凝土施工的重要环节，由于透水混凝土内添加了有机胶结材料，混凝土的早期强度增长较快，面层完成后需及时养护。
我们采取的方法是塑料薄膜全覆盖保护，即面层周边的塑料薄膜要大于面层50cm以上，塑料薄膜的搭接宽度满足20cm以上，并在覆盖好的薄膜上洒水湿润，使薄膜均匀的覆盖在层面上。
做到密闭完好，不留缝隙。
而且薄膜不能有损害现象，局部损坏直接导致养护漏缺，会产生掉子现象，透水混凝土的养护周期为两周，每天浇水养护必须保证两次以上，不可缺少，养护的最佳效果是薄膜内大量露珠为最好。
薄膜覆盖养护必须压牢，防止风吹造成薄膜飘起，千万不能有漏空现象，造成局部透水混凝土损坏。
凡是薄膜覆盖不严或飘起的地方，应该特别注意，都会不同程度的起沙或掉子，造成产品的瑕疵。
7、拆除模板在养护期满后，检查透水混凝土的强度已达标准后，可以进行拆除模板，在拆除过程中，不得损坏混凝土路面的边、角，要保持透水混凝土块体完好。
8、切缝、填缝当透水混凝土强度达到70%左右时（冬天10OC以下2个星期，春秋天10天，夏天3-5天），可以进行机械切缝。
机械切缝的厚度必须满足面层厚度的贯通。
切缝后必须用水及时冲洗缝内的石粉积浆，保证缝内干净无粉尘，并将切缝时造成的混凝土表面的泥浆冲洗干净。
切到胀缝时保持结构层与面层的缝口上下一致，不得错缝。
单块缩缝面积的设置首先满足设计要求，其次必须按规范规定的25m2-30m2,不得超过30m2以上，最佳是控制在25m2以内，面积过大会造成混凝土面层产生裂纹，甚至会有空鼓现象发生。
对胀缝的填置采取定型的橡树塑胶材料嵌缝，缩缝内填定型的橡树塑胶材料，填缝时的缝表面预留2-3mm高度，然后注入结构胶封闭，嵌完的缝口宽度一致，表面平直，观感良好，所以要求嵌缝材料必须粘接力强，回弹性好，适应混凝土的膨胀与收缩，并且不溶于水，不渗水，耐老化，高温时不流淌，低温时不脆裂。
9、路面喷漆罩面路面喷漆材料为B06透水砼专用面漆，这种漆层色彩鲜艳、观感好，耐酸、耐碱，抗紫外线能力较强、耐久性能好。
喷涂机械适宜采用无气喷涂机，一台无气喷涂机每天工作8小时可以完成喷漆面积700-800m2左右，每平方米单位耗漆量为0.15KG（含固化剂）。
浅色路面耗漆量会稍大一些。
因为浅色遮盖率差，所以耗料较大。
喷漆时应对周边的前道工序材料予以保护，可采用胶带粘贴，也可用钢（木）板遮挡。
必须做到边到边整齐，线条笔直，美观大方。
调漆时要保证配比统一，防止发生色差现象，喷漆时搭接要一致。
10、产品保护透水混凝土路面在施工和养护过程中，必须注重成品保护，路面上应严格禁止上人，动物行走、车辆行驶，做法是在成型后的路面周围设置围挡，布置彩旗，做明显标志，并安排专人值守对产品进行有效地保护。
透水混凝土不同，修补困难，表面不容易粘结成原来的水平，所以产品保护一直要坚持到竣工验收交付使用后方能结束。
七、安全保障在施工过程中要做好安全生产工作，防止意外事帮发生，增强安全意识，防止触电、机械伤害、交通事故等灾害的发生。
八、季节性施工1、夏季施工准备1.1合理安排夏季施工项目，划分正确施工段，夏季处于施工阶段的黄金时期，应合理安排工期，尽量把施工期内容安排在夏季。
1.2准备充足防暑降温用品。
1.3密切关注天气情况，加强与气象部门联系。
2、夏季高温施工安全措施2.1加强对职工防暑降温知识宣传。
2.2调整作业时间，应避开气温最高时间。
气温高于36OC严禁施工。
2.3工地现场配备充足防暑降温药品，每天熬制凉茶、姜茶、绿豆汤等防暑饮品供作业人员饮用。
2.4搅拌机、材料加工场应搭设歇凉棚，避免阳光直射，并经常洒水降温。
2.5高温作业的工人定期到医院进行检查，凡患高血压、心脏病等严禁在高温下作业。
3、雨季施工3.1防洪排涝，做好现场排水工作，密切关注天气情况，雨季来临前应做好沟渠开挖，准备好抽水设备，防止场地积水和基槽泡水，造成损失。
3.2加强施工管理，做好雨期安全教育，认真编制雨期施工技术措施，认真贯彻。
加强对职工的安全教育，防止各种事故发生。
中文名透水混凝土外文名permeable concrete别称多孔混凝土、无砂混凝土原料骨料、水泥、增强剂、水特点透气、透水、重量轻目录. 1 功能. 2 主要技术.▪制备.▪施工.▪保养.3技术指标.4特点.5传统路面.6使用范围功能透水混凝土铺装透水混凝土由欧美、日本等国家针对原城市道路的路面的缺陷，开发使用的一种能让雨水流入地下，有效补充地下水，缓解城市的地下水位急剧下降等等的一些城市环境问题。
并能有效的消除地面上的油类化合物等对环境污染的危害；同时，是保护地下水、维护生态平衡、能缓解城市热岛效应的优良的铺装材料；其有利于人类生存环境的良性发展及城市雨水管理与水污染防治等工作上，具有特殊的重要意义。
透水混凝土系统拥有系列色彩配方，配合设计的创意，针对不同环境和个性要求的装饰风格进行铺设施工。
这是传统铺装和一般透水砖不能实现的特殊铺装材料。
透水混凝土在美国从上世纪七、八十年代就开始研究和应用，不少国家都在大量推广，如德国预期要在短期内将90%的道路改造成透水混凝土，改变过去破坏城市生态的地面铺设，使透水混凝土路面取决得广泛的社会效益。
主要技术制备透水混凝土在满足强度要求的同时，还需要保持一定的贯通孔隙来满足透水性的要求，因此在配制时除了选择合适的原材料外，还要通过配合比设计和制备工艺以及添加剂来达到保证强度和孔隙率的目的。
透水混凝土由骨料、水泥、水等组成，多采用单粒级或间断粒级的粗骨料作为骨架，细骨料的用量一般控制在总骨料的20% 以内；水泥可选用硅酸盐水泥、普通硅酸盐水泥和矿渣硅酸盐水泥；掺合料可选用硅灰、粉煤灰、矿渣微细粉等。
