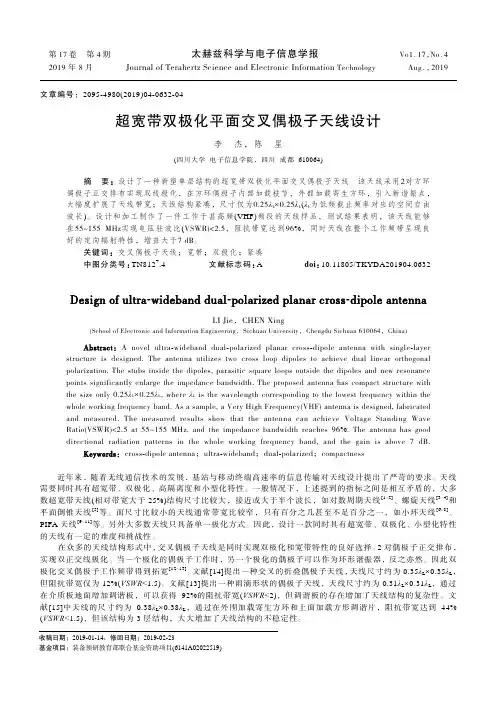

第17卷 第4期 太赫兹科学与电子信息学报Vo1.17,No.4 2019年8月 Journal of Terahertz Science and Electronic Information Technology Aug.,2019文章编号:2095-4980(2019)04-0632-04超宽带双极化平面交叉偶极子天线设计李杰,陈星(四川大学电子信息学院,四川成都 610064)摘 要:设计了一种新型单层结构的超宽带双极化平面交叉偶极子天线。
该天线采用2对方环偶极子正交排布实现双线极化,在方环偶极子内部加载枝节,外部加载寄生方环,引入新谐振点,大幅度扩展了天线带宽;天线结构紧凑,尺寸仅为0.25λL⨯0.25λL(λL为低频截止频率对应的空间自由波长)。
设计和加工制作了一件工作于甚高频(VHF)频段的天线样品,测试结果表明,该天线能够在55~155 MHz实现电压驻波比(VSWR)<2.5,阻抗带宽达到96%,同时天线在整个工作频带呈现良好的定向辐射特性,增益大于7 dB。
关键词:交叉偶极子天线;宽带;双极化;紧凑中图分类号:TN812+.4文献标志码:A doi:10.11805/TKYDA201904.0632Design of ultra-wideband dual-polarized planar cross-dipole antennaLI Jie,CHEN Xing(School of Electronic and Information Engineering,Sichuan University,Chengdu Sichuan 610064,China)Abstract:A novel ultra-wideband dual-polarized planar cross-dipole antenna with single-layer structure is designed. The antenna utilizes two cross loop dipoles to achieve dual linear orthogonalpolarization. The stubs inside the dipoles, parasitic square loops outside the dipoles and new resonancepoints significantly enlarge the impedance bandwidth. The proposed antenna has compact structure withthe size only 0.25λL⨯0.25λL, where λL is the wavelength corresponding to the lowest frequency within thewhole working frequency band. As a sample, a Very High Frequency(VHF) antenna is designed, fabricatedand measured. The measured results show that the antenna can achieve Voltage Standing WaveRatio(VSWR)<2.5 at 55-155 MHz, and the impedance bandwidth reaches 96%. The antenna has gooddirectional radiation patterns in the whole working frequency band, and the gain is above 7 dB.Keywords:cross-dipole antenna;ultra-wideband;dual-polarized;compactness近年来,随着无线通信技术的发展,基站与移动终端高速率的信息传输对天线设计提出了严苛的要求。
2. 4G印制偶极子天线设计与仿真答辩人:陈孙水指导老师:游佰强2007.6.1论文主要工作:■1、检索国内外相关资料,了解RFID技术发展、现况及目前标签天线种类与特点。
■2、学习相关理论,掌握ADS有关印制天线设计基本操作,对V形地平面偶极子天线进行设计。
■3、仿真讨论一些参数对天线性能影响,对所设计天线仿真并分析其结果。
RFID (Radio Frequency Identification无线射频识别):埃森哲实验室首席科学家弗格森认为RFID是一种突破性的技术.该技术正蓬勃发展,在航空业、物流运输业、动物识别等领域大展拳脚。
RFID发展简史■ 1948年哈里斯托克曼发表的“利用反射功率的通信”奠定了射频识别技术的理论基础。
■ 1950-1960年是射频识别技术早期的探索阶段。
■ 1970-1980年射频识别技术与产品研发得到大发展并于80年代进入商业成规模应用。
■ 2000年后标准化问题日趋为人们所重视。
之后, 射频识别技术的理论得到丰富和完善。
RFID现状■ RFID系统工作频率不高时,多用环天线。
大部分能量以交变磁场的形式耦合。
常用的有四种微型化设计方案:空心线圈、磁芯线圈、薄膜天线和集成天线■433MHz可采用平面倒F天线;915MHz可采用偶极子天线,典型的设计天线尺寸大小为:76.1 X44X1.2mm3o■工作在特高频(UHF)以上的RFID标签大多采用对称振子或是其变形结构的线天线(如折合振子天线,Vee型振子天线和领结振子天线等)・单极子天线开始在手机中得到了成功的应用,通过适当优化单集子的数目及天线(阵列)的长度,可全频段工作,使天线工作频率在850MHz〜6GHz频率范围内。
■24GHz以及更高的频率,微带馈电缝隙天线有较好的前景RFID应用■低频(从125KHZ到134KHZ):畜牧业的管理系统、汽车防盗和无钥匙开门系统的应用、马拉松赛跑系统的应用、门禁和安全管理系统■高频(工作频率为13.56MHz):图书管理系统的应用、三表预收费系统、大型会议人员通道系统、医药物流系统的管理和应用、智能货架的管■甚高频(工作频率为860MHz到960MHz之间):供应链上的管理和应用、生产线自动化的管理和应用、航空包裹、集装箱后勤管理系统的应用标签天线举例■环天线■分形天线■偶极子天线■单极子天线■缝隙天线b 波导馈电的缝隙阵天线4 “7 |¥1 I ( :1叫I 债电的 图4 Hilbert 分形天线常见偶极子变形——折合本论文工作: 由于工作频率升高,天线臂尺寸减小。

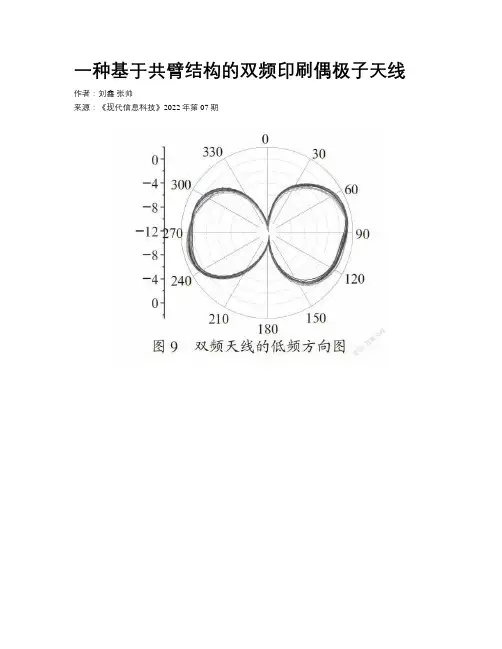

一种基于共臂结构的双频印刷偶极子天线作者:刘鑫张帅来源:《现代信息科技》2022年第07期摘要:文章提出一种基于共臂结构的双频印刷偶极子天线,可同时工作在433 MHz和2 390 MHz,可广泛用于无线局域网、物联网通信领域。
该天线由一个工作在高频的二元双面印刷偶极子阵列和一个工作在低频的偶极子下臂组成。
一方面通过加载电容,将高频辐射体设计成为低频印刷偶极子的上臂,来构成低频对称阵子的完整结构。
另一方面通过加载电感,进一步缩短了低频阵子臂的长度。
关键词:共臂;双频;偶极子;天线中图分类号:TN92 文献标识码:A文章编号:2096-4706(2022)07-0039-04A Dual-Band Printed Dipole Antenna Based on the Shared ArmsLIU Xin1, ZHANG Shuai2(1.BeiDou Academy, Wuhan Qingchuan University, WuHan 430204, China; 2.Wuhan Second Ship Design and Research Institute, WuHan 430205, China)Abstract: This paper proposes a dual-band printed dipole antenna based on the shared arms structure, and it could work at 433 MHz and 2 390 MHz and it is widely used in fields of wireless local area networks, Internet of Things communication. The antenna is composed of a two-element double sided printed dipole array which works at high frequency and a dipole lower arm which works at low frequency. On the one hand, by loading capacitance, the high frequency radiation body is designed as the upper arm of the low frequency printed dipole to form the complete structure of thelow frequency symmetry array. On the other hand, by loading inductance, the length of the low frequency array arm is further shortened.Keywords: shared arm; dual-band; dipole; antenna0 引言全向天線作为一种基本的天线类型,有着广泛的应用,它被应用在形成无线扩频网络、点对点通信、数据传输等方面。

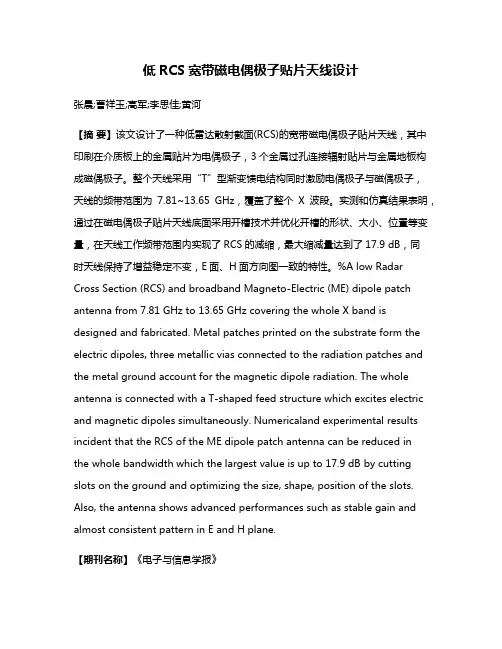

低RCS宽带磁电偶极子贴片天线设计张晨;曹祥玉;高军;李思佳;黄河【摘要】该文设计了一种低雷达散射截面(RCS)的宽带磁电偶极子贴片天线,其中印刷在介质板上的金属贴片为电偶极子,3个金属过孔连接辐射贴片与金属地板构成磁偶极子。
整个天线采用“T”型渐变馈电结构同时激励电偶极子与磁偶极子,天线的频带范围为7.81~13.65 GHz,覆盖了整个X波段。
实测和仿真结果表明,通过在磁电偶极子贴片天线底面采用开槽技术并优化开槽的形状、大小、位置等变量,在天线工作频带范围内实现了RCS的减缩,最大缩减量达到了17.9 dB,同时天线保持了增益稳定不变,E面、H面方向图一致的特性。
%A low Radar Cross Section (RCS) and broadband Magneto-Electric (ME) dipole patch antenna from 7.81 GHz to 13.65 GHz covering the whole X band is designed and fabricated. Metal patches printed on the substrate form the electric dipoles, three metallic vias connected to the radiation patches and the metal ground account for the magnetic dipole radiation. The whole antenna is connected with a T-shaped feed structure which excites electric and magnetic dipoles simultaneously. Numericaland experimental results incident that the RCS of the ME dipole patch antenna can be reduced inthe whole bandwidth which the largest value is up to 17.9 dB by cutting slots on the ground and optimizing the size, shape, position of the slots. Also, the antenna shows advanced performances such as stable gain and almost consistent pattern in E and H plane.【期刊名称】《电子与信息学报》【年(卷),期】2016(038)004【总页数】5页(P1012-1016)【关键词】磁电偶极子天线;宽频带;开槽技术;低RCS;一致性【作者】张晨;曹祥玉;高军;李思佳;黄河【作者单位】空军工程大学信息与导航学院西安 710077;空军工程大学信息与导航学院西安 710077;空军工程大学信息与导航学院西安 710077;空军工程大学信息与导航学院西安 710077;西安通信学院西安 710106【正文语种】中文【中图分类】TN821 引言微带贴片天线以其低剖面、易共形等优点在战场通信、监视及其它作战平台上得到了广泛应用,但由于带宽窄,不能用于宽频天线系统,且E面、H面方向图差异较大,不易于组成天线阵[1,2]。

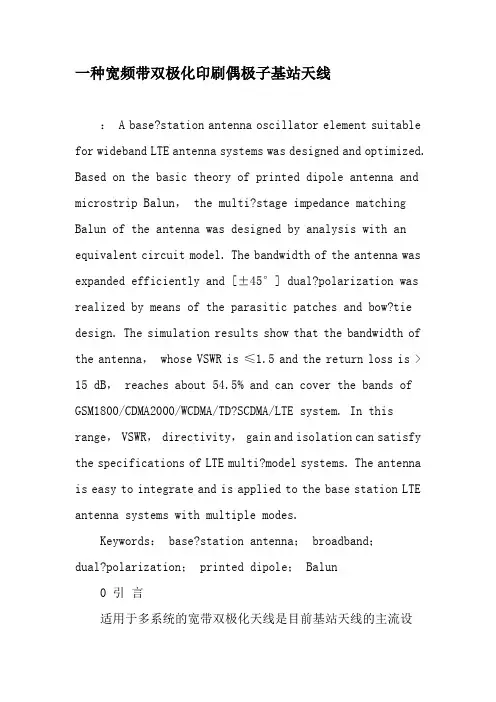

一种宽频带双极化印刷偶极子基站天线: A base?station antenna oscillator element suitable for wideband LTE antenna systems was designed and optimized. Based on the basic theory of printed dipole antenna and microstrip Balun, the multi?stage impedance matching Balun of the antenna was designed by analysis with an equivalent circuit model. The bandwidth of the antenna was expanded efficiently and [±45°] dual?polarization was realized by means of the parasitic patches and bow?tie design. The simulation results show that the bandwidth of the antenna,whose VSWR is ≤1.5 and the return loss is > 15 dB, reaches about 54.5% and can cover the bands of GSM1800/CDMA2000/WCDMA/TD?SCDMA/LTE system. In this range, VSWR, directivity, gain and isolation can satisfy the specifications of LTE multi?model systems. The antenna is easy to integrate and is applied to the base station LTE antenna systems with multiple modes.Keywords: base?station antenna; broadband;dual?polarization; printed dipole; Balun0 引言适用于多系统的宽带双极化天线是目前基站天线的主流设计[1],其中的天线通常采用偶极子天线结构。

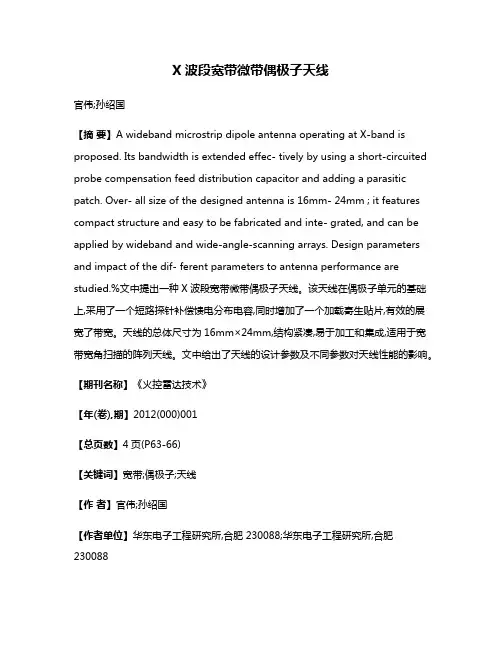

X波段宽带微带偶极子天线官伟;孙绍国【摘要】A wideband microstrip dipole antenna operating at X-band is proposed. Its bandwidth is extended effec- tively by using a short-circuited probe compensation feed distribution capacitor and adding a parasitic patch. Over- all size of the designed antenna is 16mm- 24mm ; it features compact structure and easy to be fabricated and inte- grated, and can be applied by wideband and wide-angle-scanning arrays. Design parameters and impact of the dif- ferent parameters to antenna performance are studied.%文中提出一种X波段宽带微带偶极子天线。
该天线在偶极子单元的基础上,采用了一个短路探针补偿馈电分布电容,同时增加了一个加载寄生贴片,有效的展宽了带宽。
天线的总体尺寸为16mm×24mm,结构紧凑,易于加工和集成,适用于宽带宽角扫描的阵列天线。
文中给出了天线的设计参数及不同参数对天线性能的影响。
【期刊名称】《火控雷达技术》【年(卷),期】2012(000)001【总页数】4页(P63-66)【关键词】宽带;偶极子;天线【作者】官伟;孙绍国【作者单位】华东电子工程研究所,合肥230088;华东电子工程研究所,合肥230088【正文语种】中文【中图分类】TN821 引言微带天线以其重量轻、体积小、低剖面、易于加工、便于集成等特点得到广泛应用[1]。

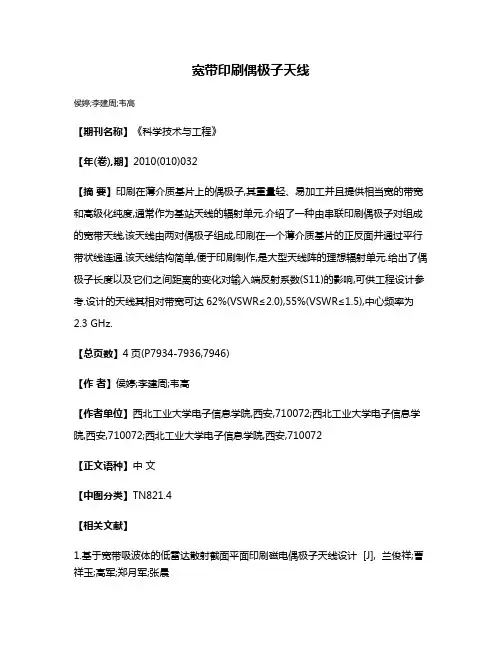

宽带印刷偶极子天线
侯婷;李建周;韦高
【期刊名称】《科学技术与工程》
【年(卷),期】2010(010)032
【摘要】印刷在薄介质基片上的偶极子,其重量轻、易加工并且提供相当宽的带宽和高级化纯度,通常作为基站天线的辐射单元.介绍了一种由串联印刷偶极子对组成的宽带天线,该天线由两对偶极子组成,印刷在一个薄介质基片的正反面并通过平行带状线连通.该天线结构简单,便于印刷制作,是大型天线阵的理想辐射单元.给出了偶极子长度以及它们之间距离的变化对输入端反射系数(S11)的影响,可供工程设计参考.设计的天线其相对带宽可达62%(VSWR≤2.0),55%(VSWR≤1.5),中心频率为2.3 GHz.
【总页数】4页(P7934-7936,7946)
【作者】侯婷;李建周;韦高
【作者单位】西北工业大学电子信息学院,西安,710072;西北工业大学电子信息学院,西安,710072;西北工业大学电子信息学院,西安,710072
【正文语种】中文
【中图分类】TN821.4
【相关文献】
1.基于宽带吸波体的低雷达散射截面平面印刷磁电偶极子天线设计 [J], 兰俊祥;曹祥玉;高军;郑月军;张晨
2.紧凑型宽带DVB-T印刷偶极子天线 [J], 何志国;常雷;李丹;张建强;;;
3.一种用于频谱监测的宽带宽波束印刷偶极子天线 [J], 何小煜;俞钰峰;张则涛
4.一种新型宽带印刷偶极子天线 [J], 符友;高帆
5.一种新型宽带印刷偶极子天线 [J], 符友;高帆
因版权原因,仅展示原文概要,查看原文内容请购买。

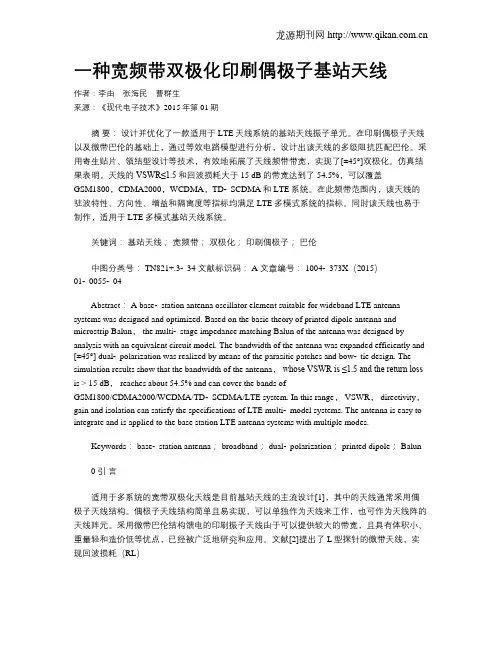

一种宽频带双极化印刷偶极子基站天线作者:李由张海民曹群生来源:《现代电子技术》2015年第01期摘要:设计并优化了一款适用于LTE天线系统的基站天线振子单元。
在印刷偶极子天线以及微带巴伦的基础上,通过等效电路模型进行分析,设计出该天线的多级阻抗匹配巴伦。
采用寄生贴片、领结型设计等技术,有效地拓展了天线频带带宽,实现了[±45°]双极化。
仿真结果表明,天线的VSWR≤1.5和回波损耗大于15 dB的带宽达到了54.5%,可以覆盖GSM1800,CDMA2000,WCDMA,TD⁃SCDMA和LTE系统。
在此频带范围内,该天线的驻波特性、方向性、增益和隔离度等指标均满足LTE多模式系统的指标。
同时该天线也易于制作,适用于LTE多模式基站天线系统。
关键词:基站天线;宽频带;双极化;印刷偶极子;巴伦中图分类号: TN821+.3⁃34 文献标识码: A 文章编号: 1004⁃373X(2015)01⁃0055⁃04Abstract: A base⁃station antenna oscillator element suitable for wideband LTE antenna systems was designed and optimized. Based on the basic theory of printed dipole antenna and microstrip Balun, the multi⁃stage impedance matching Balun of the antenna was designed by analysis with an equivalent circuit model. The bandwidth of the antenna was expanded efficiently and [±45°] dual⁃polarization was realized by means of the parasitic patches and bow⁃tie design. The simulation results show that the bandwidth of the antenna,whose VSWR is ≤1.5 and the return loss is > 15 dB, reaches about 54.5% and can cover the bands ofGSM1800/CDMA2000/WCDMA/TD⁃SCDMA/LTE system. In this range, VSWR, directivity,gain and isolation can satisfy the specifications of LTE multi⁃model systems. The antenna is easy to integrate and is applied to the base station LTE antenna systems with multiple modes.Keywords: base⁃station antenna; broadband; dual⁃polarization; printed dipole; Balun0 引言适用于多系统的宽带双极化天线是目前基站天线的主流设计[1],其中的天线通常采用偶极子天线结构。

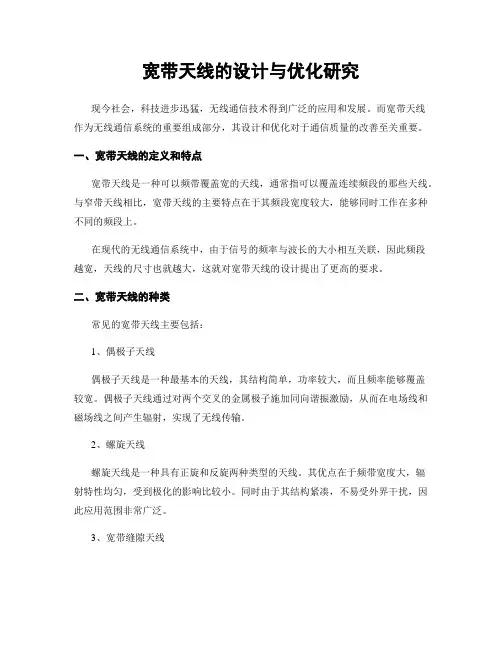

宽带天线的设计与优化研究现今社会,科技进步迅猛,无线通信技术得到广泛的应用和发展。
而宽带天线作为无线通信系统的重要组成部分,其设计和优化对于通信质量的改善至关重要。
一、宽带天线的定义和特点宽带天线是一种可以频带覆盖宽的天线,通常指可以覆盖连续频段的那些天线。
与窄带天线相比,宽带天线的主要特点在于其频段宽度较大,能够同时工作在多种不同的频段上。
在现代的无线通信系统中,由于信号的频率与波长的大小相互关联,因此频段越宽,天线的尺寸也就越大,这就对宽带天线的设计提出了更高的要求。
二、宽带天线的种类常见的宽带天线主要包括:1、偶极子天线偶极子天线是一种最基本的天线,其结构简单,功率较大,而且频率能够覆盖较宽。
偶极子天线通过对两个交叉的金属极子施加同向谐振激励,从而在电场线和磁场线之间产生辐射,实现了无线传输。
2、螺旋天线螺旋天线是一种具有正旋和反旋两种类型的天线。
其优点在于频带宽度大,辐射特性均匀,受到极化的影响比较小。
同时由于其结构紧凑,不易受外界干扰,因此应用范围非常广泛。
3、宽带缝隙天线这种天线特点在于可以实现宽带多频段工作,同时对于带宽的要求较为严格。
由于其难以实现阻抗匹配,因此设计的难度较大。
三、宽带天线的设计与优化方法宽带天线设计的核心问题在于如何扩展其频带宽度并实现最佳性能。
在此基础上,可以采用以下一些方法进行优化:1、选取合适的设计原理和结构形式不同类型的天线适用于不同的频段和工作环境,因此需要根据实际需求选择合适的天线结构。
2、优化天线结构参数常见的优化结构参数包括天线长度、宽度、厚度、半径、天线间距等。
通过不断调整参数以实现匹配和性能最优化。
3、利用电磁模拟软件进行仿真利用电磁模拟软件可以对天线进行仿真和研究,以便更好地优化其性能。
常见的电磁模拟软件包括HFSS、FEKO、CST等。
四、宽带天线的应用场景1、卫星通信卫星通信系统是宽带天线的主要应用领域之一。
在卫星通信系统中,宽带天线能够实现高速数据传输、视频传输等功能。

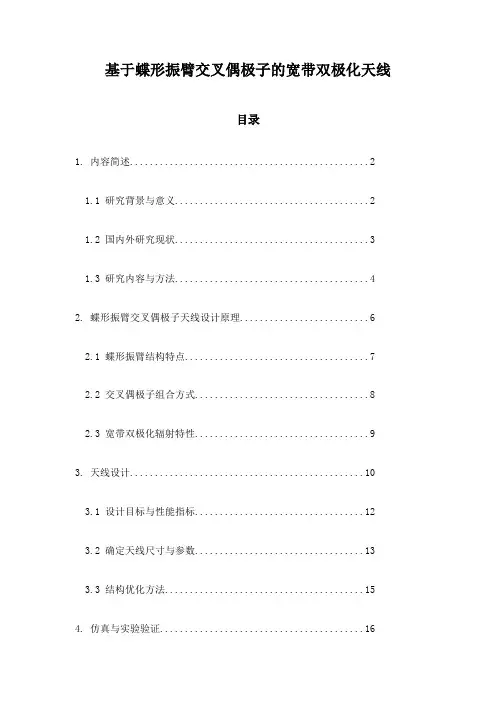

基于蝶形振臂交叉偶极子的宽带双极化天线目录1. 内容简述 (2)1.1 研究背景与意义 (2)1.2 国内外研究现状 (3)1.3 研究内容与方法 (4)2. 蝶形振臂交叉偶极子天线设计原理 (6)2.1 蝶形振臂结构特点 (7)2.2 交叉偶极子组合方式 (8)2.3 宽带双极化辐射特性 (9)3. 天线设计 (10)3.1 设计目标与性能指标 (12)3.2 确定天线尺寸与参数 (13)3.3 结构优化方法 (15)4. 仿真与实验验证 (16)4.1 仿真模型建立 (17)4.2 仿真结果分析 (18)4.3 实验设计与实施 (19)4.4 实验结果对比与分析 (20)5. 性能与优缺点分析 (22)5.1 频率响应特性 (23)5.2 辐射方向图 (24)5.3 极化性能评价 (25)5.4 优缺点分析 (26)6. 应用前景展望 (27)6.1 在无线通信领域的应用潜力 (29)6.2 在雷达系统中的潜在应用 (30)6.3 在其他领域的拓展应用 (31)1. 内容简述本文档主要介绍了基于蝶形振臂交叉偶极子的宽带双极化天线的设计和实现。
这种天线设计利用蝶形振臂结构,通过交叉偶极子的配置,实现了宽频带范围内的良好性能。
该天线具有双极化特性,能够同时处理两个正交极化的信号,提高了通信系统的容量和效率。
文章详细阐述了天线的结构特点、工作原理、设计过程以及性能评估。
介绍了蝶形振臂交叉偶极子天线的整体结构和组成部分,包括振臂、馈电网络等。
分析了天线的工作原理,包括信号的接收与发射过程、极化方式等。
阐述了天线设计过程中的关键步骤和注意事项,包括频率响应、阻抗匹配、辐射方向性等。
通过对天线的性能进行评估,验证了其在宽带双极化通信中的优异表现。
该天线的设计对于现代无线通信系统,特别是需要宽带高速数据传输的通信系统具有重要的应用价值。
1.1 研究背景与意义随着无线通信技术的迅猛发展,宽带双极化天线在雷达、卫星通信、移动通信等领域得到了广泛应用。
方向图可重构印刷偶极子天线随着无线通信技术的发展,可重构天线已经成为天线领域研究的一个热点。
辐射方向图是天线的关键特性之一,因此方向图可重构天线必然成为可重构天线研究的一个重要方向。
方向图可重构天线可以避免噪声干扰,提高系统增益和安全性,定向辐射信号可以节约能量等。
目前,这一领域的研究尚处于发展阶段,仍然有许多难题需要解决。
本文简要介绍了可重构天线的发展背景及国内外研究现状,介绍了天线的基本知识及微带天线、可重构天线的相关知识。
重点包括微带天线的工作原理、分析方法、馈电方式及展宽频带技术,可重构天线的基本思想、工作机理及其特点。
在此基础上,对实现全向和定向两种辐射方向图的可重构天线做了初步的探索,设计了四种方向图可重构印刷偶极子天线。
提出的天线用高频仿真软件Ansoft HFSS进行了仿真。
通过控制开关状态,每个天线实现了定向和全向两种方向图,工作在2GHz-3GHz频段内,覆盖了很多重要的无线通信波段。
它们应用在无线通信系统中,通过选择适当的方向图可以提高系统性能。
首先,设计一中的天线尺寸更满足小型化、低剖面的要求,将原来天线的平面面积减小到69%,厚度也相应的减小。
谐波抑制器可以去除高次模对天线性能的影响,使天线的匹配效果更好,使谐振点处的回波损耗降得更低。
之后,在前两种设计的基础上引入谐波抑制器。
谐波抑制器的引入,使得天线性能得到了很大的改善。
天线在谐振点处的回波损耗可以降到-40dB左右,甚至更低。
最后,根据仿真尺寸对天线模型进行了制作和测试。
回波损耗和方向图的测试结果与仿真结果吻合较好。
同主题文章[1].杨雪松,王秉中. 可重构天线的研究进展' [J]. 系统工程与电子技术. 2003.(04)[2].肖绍球,王秉中. 微带可重构天线的初步探讨' [J]. 电波科学学报. 2002.(04)[3].王安国,张佳杰,王鹏,侯永宏. 可重构天线的研究现状与发展趋势' [J]. 电波科学学报. 2008.(05)[4].亓仲奇,张天桥,朱守正. MEMS在天线领域的应用进展' [J]. 中国无线电. 2005.(11)[5].陈华君,郭东辉. 基于MEMS开关的双频可重构天线设计' [J]. 仪器仪表学报. 2006.(S3)[6].魏文博,尹应增,刘其中. 可重构线天线的快速优化设计' [J]. 西安电子科技大学学报. 2007.(03)[7].李学识,胡斌杰,李瀚宇,周海京. 等离子体天线研究与应用进展' [J]. 现代电子技术. 2010.(05)[8].肖绍球,王秉中. 基于微遗传算法的微带可重构天线设计' [J]. 电子科技大学学报. 2004.(02)[9].李媛,许文静,李建兰,郭志雷. 一种新型的双频段圆极化可重构微带天线' [J]. 传感技术学报. 2010.(04)[10].牛燕炜,朱守正,陈燕仙,周蓓,张逸珺. MEMS开关可重构矩形缝隙环天线的设计' [J]. 通信技术. 2008.(12)【关键词相关文档搜索】:电磁场与微波技术; 可重构天线; 方向图可重构天线; 微带天线; 印刷偶极子【作者相关信息搜索】:天津大学;电磁场与微波技术;王安国;董加伟;。
宽带印刷偶极子天线设计何庆强何海丹(中国西南电子技术研究所,成都610036)摘要:构建了一个宽带印刷偶极子天线,基于等效电路模型进行分析,给出了一套完整的设计计算公式。
采用该方法进行设计,可一次成功,不必进行参数扫描和优化。
给出的例子所得天线带宽达到54.15%,优于最新的国内外报道。
关键词:偶极子,巴伦,等效电路,宽带Design of a Broadband Printed Dipole AntennaHe Qingqiang He Haidan(Southwest China Institute of Electronic Technology, Chengdu 610036)Abstract: A broadband printed dipole antenna is created. Based on the analysis of equivalent circuit model, a perfect designing calculated process is given. Applying the proposed method, the dipole design can be successful once time and doesn’t need parameter tune and optimization. The designed dipole obtains a 54.15% bandwidth and has a better wideband characteristic compared with recent reports.Keywords: Dipole; Balun; Equivalent circuit; Broadband1 引言印刷巴伦偶极子天线最早研究起源于1974年[1]。
最近几年的研究表明:通过快速的单元模型分析计算,天线带宽可以达到18%[2];通过采用V形地平面,天线带宽可以达到33%以上[3];通过神经网络参数优化,天线的带宽可以达到40%[4];采用等效电路优化结合周期性加载原理,印刷偶极子天线的带宽可以达到47.8%[5]。
在这篇文章里,我们基于等效电路模型进行分析,计算出了偶极子天线的物理参数尺寸。
采用该方法进行设计,可一次成功,无须参数优化,所得天线的带宽可达54.15%,优于文献[1-5]给出的设计结果。
2 等效电路模型分析与设计图1给出了偶极子天线的几何结构及其参数。
图中实线部分为天线结构示意图,该天线印刷在厚度为h,介电常数为rε的介质板上。
印刷振子辐射臂长为L t,宽为L w;振子的下底长为L H,宽为L d。
在振子的中间,刻有一纵向长槽,长为L ab,宽为S w。
该天线采用标准的50欧SMA馈电。
·2·图1 印刷偶极子天线几何结构及其参数在图1中,所示虚线结构是印刷巴伦匹配电路结构,该结构可视为由两段传输线组成。
它们的宽分别为w a 和w b ,长分别为l a 和l b ,并在长槽D-D ’的中心处短接。
位于下底端的信号输入主馈线的宽为w f ,长为l f 。
图2给出了该天线的等效电路图。
由图可知,传输线内导体a 与主馈线相连,特性阻抗为Z a ;传输线内导体b 终端开路,特性阻抗为Z b ;Z ab 是由两根传输线的外导体(接地板)构成的平衡式短路线特性阻抗;主馈线特性阻抗为Z f 。
根据传输线理论,有tan B b b Z jZ c θ=- (1)tan AB ab ab Z jZ θ= (2)于是,从D -G 端看进去的阻抗Z DG 为tan tan tan R ab abDG b b R ab abjZ Z Z jZ c Z jZ θθθ=-+(3)从而有输入阻抗为tan tan DG a ain a a DG aZ jZ Z Z Z jZ θθ+=+ (4)图2 印刷巴伦天线等效电路模型如果让2b ab θθπ==,根据公式(3)可以得出DG R Z Z = (5)式(5)说明,在该电路结构中,是用特性阻抗Z ab 的短路线来实现不平衡-平衡的转换的,传输线的外导体截面积相同,可以通过改变二者之间的距离来调节Z ab 的值。
并且有a Z = (6)式(6)说明,阻抗变换作用是靠特性阻抗为Z a 段来完成。
Z R 是天线辐射阻抗,对于半波振子天线,可以近似把天线输入阻抗看作是辐射阻抗,即有 ()()()()sinh sinh 4120ln()1cos cosh t t t R w t t L L L Z L L L ααββαβ⎛⎫- ⎪⎡⎤⎪=-⎢⎥- ⎪⎣⎦ ⎪⎝⎭(7) 在式(7)中,α是衰减系数,β是相位系数。
对于良导体,衰减系数α和相位系数β的量值相等,可以表示为2παβλ=≈≈(8)在式(8)中,f 是工作频率,μ是磁导率,γ是电导率,λ是工作波长。
基于上面的分析,可以得出如下设计步骤:①根据偶极子辐射臂几何参数,应用公式(7)计算出阻抗Z R ;②取馈电端口阻抗50f Z =Ω,应用公式(6)计算出阻抗Z a ,进一步确定其微带传输线a 的尺寸(),a a w l 和信号输入主馈线的尺寸(),f f w l ;③由(),a a w l 确定微带传输线b 的尺寸(),b b w l ;④确定纵向长槽阻抗Z ab ,进一步确定长槽的几何尺寸(),w ab S L ;⑤根据计算的几何尺寸建模,得到所需的偶极子天线。
3 应用实例印刷偶极子刻饲在厚度为1mm h =,介电常数为2.1r ε=的Teflon 介质板上。
印刷振子辐射臂长为0.46t L λ=(约为线偶极子天线的谐振长度),宽为0.13w L λ=(λ是工作波长,中心频率为1.3GHz )。
根据公式(7)得出。
166.3R Z =Ω(9)由公式(6)算出91.1a Z=Ω (10) 由微带线公式,可以算出与主馈线相连的传输线段的带宽和长度分别为(2a w h ≤)10.118exp 0.231 1.14mmr a w εεε⎤⎛⎫-+⎥⎪+==11) 39.8mm a a l θβ=== (12) 主馈线宽w f 为(2a w h ≥)·3·1ln 1210.61ln 10.392 3.8mmf rr r w πεεε⎧⎫⎛⎫--+⎪⎪ ⎪⎪⎝⎭⎪=⎬⎡⎤⎛⎫⎪⎪++-⎢⎥ ⎪⎪⎪ ⎪⎢⎥⎝⎭⎪⎪⎣⎦⎩⎭=(13) 为了保证传输线a 和b 横向部分在辐射臂的中心线位置,取主馈线长度为42.2mm f l = (14)对于开路传输线b ,宽度取为b a w w =,长度b a l l =。
传输线a 和传输线b 离纵向槽中心距离均为12mm 。
对于纵向槽,当2ab θπ=时,取槽宽3.5mm w S =,由共面带线公式可以计算出()()-10.50.52tan 0.775ln 1.750.040.70.01210.10.251 120ln 2 128d f f abd f d f r d r h L w w Z k L w L w h L εε--⎧⎫⎡⎤⎛⎫⎪⎪++⎢⎥ ⎪ ⎪-⎪⎪⎢⎥⎝⎭⎣⎦⎪⎪⎪⎪⎡⎤=⎨⎬-+⋅⎢⎥-⎪⎪⎢⎥⎪⎪⎢⎥⎛⎫⎪⎪⎢⎥-+ ⎪⎪⎪⎢⎥⎝⎭⎣⎦⎩⎭⎡⎢+⎛⎫⎢ ⎪⎝⎭⎢⎢⎣=.4Ω(15)此时槽长55.3mm ab L = (16)表1给出了所有的理论计算尺寸。
根据表1给出的理论计算尺寸,采用软件CST 和HFSS 分别进行建模,计算得到的电压驻波比如图3所示。
从图3可以看出,采用上述理论公式计算得到的几何结构具有很好的带宽特性。
在驻波比小于2的条件下,用CST 计算出来的带宽是0.99~1.78GHz ,用HFSS 计算出来的带宽是1.01~1.76GHz ,两者结果非常一致,其百分比带宽可达54.15%。
同时,我们也可以看出,采用该设计方法进行设计,可一次成功,不必进行参数扫描和优化计算,具有速度快、效率高、电特性好的优点。
表1 应用公式计算的天线几何尺寸(单位:mm )V SW RFrequency(GHz)图3 偶极子天线的驻波带宽表2给出了采用我们的方法计算的结果与文献设计结果进行对比的情况,从该表可以看出,应用我们的设计方法,可以设计出更好的宽带印刷偶极子天线。
表2 采用本文方法设计的结果与文献结果对比图4给出了分别采用CST 和HFSS 计算的偶极子天线辐射方向图。
从图可以看出,该天线在E 面的辐射方向图呈8字形,在H 面是一个全向辐射。
·4·-20-10-30-20-100 (a) 1.1GHz-20-10-30-20-10(b) 1.3GHz-20-10-30-20-10(c) 1.5GHz图4 偶极子天线辐射方向图4 结论本文给出了一套宽带印刷偶极子的设计理论和方法,基于等效电路模型进行分析,给出了详细的计算公式。
数值计算结果表明:采用该方法进行设计,可一次成功,不必进行参数调谐和优化。
同时,本文给出的设计方法具有效率高、方便、快捷等特点。
