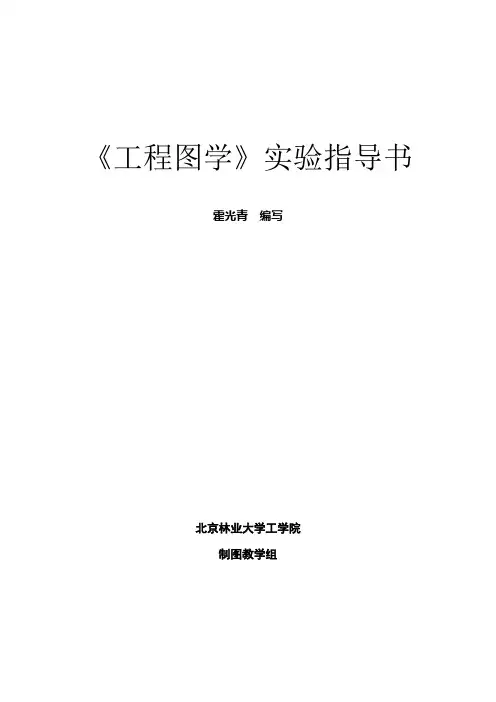

《工程图学》实验指导书霍光青编写北京林业大学工学院制图教学组《工程图学》实验指导书编写说明根据近几年教学的实际情况，学生往往在上机时感觉无从下手，需要教师手把手的教，才能学会。
结合目前本科生教学水平评估的机会，编写了本课程的上机实验指导书。
本指导书针对本课程中需要利用计算机练习的内容、题目进行具体的分析、操作方面的介绍与指导，旨在使同学掌握最基本的计算机设计、绘图的本领。
本指导书适用于机械、木工、林化、包装、交通等专业，教师根据自己的情况可以决定取舍。
本课程需要上机练习的内容很多，包括平面图形的分析和绘图、尺寸标注，基本造型方法，组合体造型与投影、尺寸标注，读图——造型——投影练习，视图、剖视、剖面练习，标准件标准结构、常用件练习，零件图的绘制与尺寸标注，装配图的绘制与标注等。
我们上机的课时为16学时，分为两个学期完成，每个学期8课时。
要在课时内全部完成本指导书的练习内容是不可能的，也是不现实的。
教师可以指定一部分内容在课后完成，不会的内容可以在课堂进行讲解。
由于计算机设计教室不是我们自己的制图教师管理，上机练习一般安排在一学期的末尾进行，不能与教学同步，因此也要求学生在课外自己找时间进行必要的练习，否则计算机设计的能力将不会太好，期末的上机练习也会比较困难。
一般来说，一个部分得实验内容大约需要1~2个课时。
本课程要求学生学会电子图板CAXA和Solid edge软件的使用方法。
电子图板代表了目前比较好的二维绘图软件，他是一个纯粹的二维绘图软件，可以完全代替纸与笔进行绘图，不需要三维绘图的方面，这一软件完全可以达到要求，另外它对机械制图的支持也非常好。
Solid edge代表了目前较好的一个三维绘图软件，尤其对于工程制图来说可以结合的比较好，大家应当掌握这种三维设计的方法，它是将来工程设计的一个方向，也是工程制图的一种好方法。
本指导书中，没有指明时，在电子图板中的基本绘图、高级绘图、尺寸标注、编辑、图块、图库是指的屏幕右端的绘图工具栏上的六个按钮。

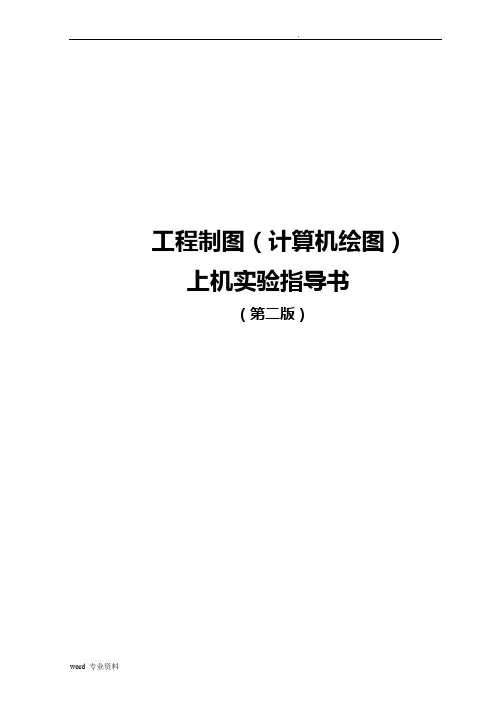

工程制图（计算机绘图）上机实验指导书（第二版）理工大学交通运输学院测绘工程系土木制图教研组2012年7月实验名称：实验一基本图形的绘制实验目的及要求：1. 掌握ACAD的基本文件操作2. 掌握常用的绘图命令基本操作方法3. 掌握直线类、圆类、文本与字体绘制方法实验容：A．1．建立新图形文件：建立新图形文件，绘图区域为l00×100。
2．绘图：绘制一个长为60、宽为30的矩形；在矩形对角线交点处绘制一个半径为10的圆。
在矩形下边线左右各1/8处绘制圆的切线；再绘制一个圆的同心圆，半径为5，完成后的图形参见图2-l。
3．保存：将完成的图形以KSCAD2-1．DwG为文件名保存在考生文件夹中作图步骤：第1 步：选择“文件”菜单中的“新建”命令，打开“AutoCAD2002 今日”窗口。
在“我的图形”区域单击“创建图形”选项卡，在“如何选择开始”下拉列表中选择“向导”。
在“向导”列表中单击“快速设置”，打开“快速设置”对话框，单击“下一步”按钮，按试题要求设置画布的宽度为100，长度为100，单击“完成”按钮。
或直接选择格式-图形界限，设定左下角0，0 右上角100，100，再视图-缩放-全部。
【limits----输入左，输入右----zoom----栅格】第2 步：单击“绘图”工具栏中的“矩形”按钮，在制图区单击指定矩形第一角点，在命令行中输入“@60，30”，按回车键确定矩形另一角点。
第 4 步：单击“绘图”工具栏中“圆”按钮，捕捉矩形对角线的交点为圆心点，在命 令行中输入“10”按回车键绘制一个圆。
第 5 步：单击“修改”工具栏中“删除”按钮，选择矩形对角线，按回车确定删除。
第 6 步：单击“修改”工具栏中“分解”按钮，对矩形进行分解。
第 7 步：选择“绘图”菜单中“点”子菜单中的“定数等分”命令，选择下边的直线， 在命令行中输入“8”，设定等分线段数目。
第 8 步：单击“绘图”工具栏中“直线”按钮，捕捉下边直线左侧 1/8 处的节点为第 一点，捕捉圆形的切点为第二点；重复直线命令，绘制另一切线。

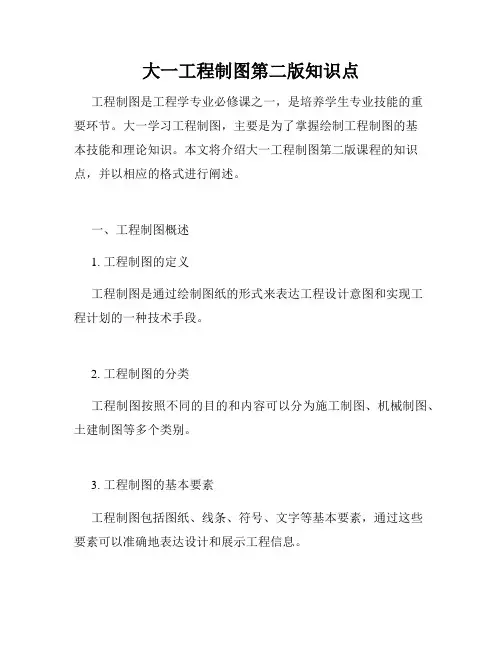

大一工程制图第二版知识点工程制图是工程学专业必修课之一，是培养学生专业技能的重要环节。
大一学习工程制图，主要是为了掌握绘制工程制图的基本技能和理论知识。
本文将介绍大一工程制图第二版课程的知识点，并以相应的格式进行阐述。
一、工程制图概述1. 工程制图的定义工程制图是通过绘制图纸的形式来表达工程设计意图和实现工程计划的一种技术手段。
2. 工程制图的分类工程制图按照不同的目的和内容可以分为施工制图、机械制图、土建制图等多个类别。
3. 工程制图的基本要素工程制图包括图纸、线条、符号、文字等基本要素，通过这些要素可以准确地表达设计和展示工程信息。
二、大一工程制图第二版知识点1. 绘图工具和材料在工程制图过程中，常用的绘图工具有铅笔、直尺、三角板等，而绘图材料通常使用绘图纸、传统平面图和计算机辅助绘图软件等。
2. 工程图的种类与绘制规范大一工程制图第二版课程中，学生需要学习各种工程图的分类、绘制规范和常用符号的含义。
例如，平面图、剖面图、立体图等。
3. 投影方法学习工程制图需要掌握不同投影方法，包括平行投影法、中心投影法和斜投影法等。
这些方法在绘制不同类型的图纸时起到重要作用。
4. 图形的放大和缩小大一工程制图第二版知识点还包括图形的放大和缩小，需要学习如何通过比例尺来准确表达设计图的尺寸和比例关系。
5. 标注和尺寸标注和尺寸是工程制图中非常重要的部分，能够使图纸更加具有可读性和准确性。
学生需学习不同类型的标注方法和尺寸测量技巧。
6. 简化图与图样简化图和图样是工程制图的常见形式之一，通过简化图和图样可以更直观地表达设计图的关键信息。
7. CAD软件的应用随着科技的发展，计算机辅助绘图（CAD）已成为工程制图的重要工具。
大一工程制图第二版也将引导学生学习CAD软件的基本操作和使用技巧。
三、结语通过学习大一工程制图第二版知识点，学生能够掌握工程制图的基本技能和理论知识，为今后的工程学习打下坚实的基础。
工程制图作为一门实践性很强的课程，需要同学们通过实践不断提高自己的绘图能力。
《工程制图与AutoCAD》实训（实践）指导书实训一 AUTOCAD基础知识一、目的要求1、了解CAD软件系统的基本界面。
2、使学生掌握建筑CAD软件的基本工具操作方法。
3、学会用CAD系统中的绘图辅助工具绘制相关图形文件二、知识要点1、了解CAD软件系统的基本界面。
2、了解绘图辅助工具。
3、了解坐标的输入法。
4、了解坐标系。
三、设备、软件（一）实训仪器设备1、电脑：每位学生配备一台2、打印输出设备、教学多媒体系统(二)软件CAD2000软件，安装到每台电脑上。
四、实训步骤与要点（一）、实训步骤1、打开CAD软件。
1、新建一个绘图文件。
2、对该软件的工作界面和各种绘图工具进行操作，并利用快捷键。
3、建立一个坐标点为（0，0）的用户坐标系。
4、绘制一长为100mm的直线。
5、设定绘图界限为A3图纸幅面大小。
6、设定栅格大小X=20，Y=20并打开与栅格等距网点捕捉。
7、利用网点捕捉绘制直角边长为100mm的等腰直角三角形。
（二）、要点重点掌握利用多种坐标输入法绘制长为100mm的直线。
五、注意事项1、启动计算机时要按照要求正确启动，注意电源开关别触摸。
2、在使用前首先设定单位、精确度、角度方向等。
3、在建立图像文件后，每做一段时间要进行文件保存。
以免发生以外时文件不会丢失。
六、实训报告要求及成绩评定1、认真填写实训报告表中的各项内容。
2、按照实际操作的顺序把实训的过程填写好。
3、实训成绩是根据绘制的图形的完成程度与熟练与否评定实训二、常用二维绘图命令一、目的要求1、掌握常见的绘图命令的执行及参数设置。
2、掌握常见的绘图命令的作用及具体的应用范围。
3、掌握常见的绘图命令的快捷键操作。
二、知识要点1、运用直线类命令绘制灯具各部位的轮廓线等。
2、运用曲线类命令绘制飘窗、门、建筑曲线轮廓线、各类家具等。
3、运用填充类命令绘制各类建材图例、阳台局部等。
三、设备材料（软件）（一）实训仪器设备1、每位学生配备一台电脑2、打印输出设备、教学多媒体系统(二)软件CAD2000软件，安装到每台电脑上。
《工程制图》实验指导书目录目录 (2)实验一基本操作及基本绘图命令 (3)实验二Auto CAD 样板文件制作 (10)实验三平面图形的编辑 (12)实验四尺寸标注 (22)实验五三视图的绘制 (28)实验六轴测图的绘制 (38)实验七综合绘图 (46)实验八用Auto CAD绘制零件图 (47)实验九用Auto CAD绘制装配图 (48)实验十三维建模（自学，不作要求） (49)实验一基本操作及基本绘图命令一、实验目的：1、掌握进入、退出CAD的步骤；2、掌握点的坐标表示法，建立作图环境；3、掌握绘图基本命令并绘制一些基础图形。
二、实验设备：计算机，Autocad2008软件三、实验原理：1．Autocad2008界面介绍启动AutoCAD 后，用户界面如图1-1所示，菜单栏、工具栏、工具选项板、绘图窗口、文本窗口与命令行、状态栏等元素组成。
状态栏文本窗口与命令行“面板”选项板绘图窗口十字光标坐标系模型选项卡和布局选项卡工具栏图1-1 用户界面2．Autocad2008基本绘图命令2.1 直线直线是AutoCAD中最基本的图形，也是绘图过程中用得最多的图形。
用户可以绘制一系列连续的直线段，但每条直线段都是一个独立的对象。
单击“直线”按钮，或在命令行中输入LINE，都可执行该命令。
其命令格式：命令：line指定第一点:指定下一点或[放弃(U)]:指定下一点或[放弃(U)]:指定下一点或[闭合(C)/放弃(U)]:2.2绘制圆弧选择“绘图”→“圆弧”菜单下的级联菜单命令，或单击“圆弧”按钮，或在命令行中输入ARC，都可执行绘制圆弧命令。
如图1-2所示(1)指定三点方式：ARC命令的默认方式，依次指定3个不共线的点，绘制的圆弧为通过这3个点而且起于第一个点止于第三个点的圆弧。
(2)指定起点、圆心以及另一参数方式：圆弧的起点和圆心决定了圆弧所在的圆，第3个参数可以是圆弧的端点（中止点）、角度（即起点到终点的圆弧角度）和长度（圆弧的弦长）(3)指定起点、端点以及另一参数方式：圆弧的起点和端点决定了圆弧圆心所在的直线，第3个参数可以是圆弧的角度、圆弧在起点处的切线方向和圆弧的半径。
实验一：数据的图形显示一、实验目的通过本实验，掌握MiniTAB基本使用方法，如何在MiniTAB使用图形显示及数据分析。
二、实验内容和要求模拟研究一种新的，完全的有机化合物来替代CCA（一种目前工厂常用的用来减少木材腐烂和虫蛀危害的防腐剂），使得既能够保持木材的质量，又要消除公众利益团体对产品的质疑。
在研究中，你企图模拟CCA 和新的有机化合物在60 年的时间中保护木材的功效。
同样规格的松木板被用来实验这两种防腐剂，在实验过程中使用 3 种不同标准饱和度的溶液，并把木材放置在老化容器中。
然后木板再被用来测试它的最大负载量，以用来查看不同的方案是如何保护木材的。
三、实验主要仪器设备和材料电脑，MiniTAB软件四、实验方法、步骤及结果测试见附录一五、实验报告要求认真按照附录一的步骤，单独完成，并当堂回答以下的思考题，上机结束后将本报告交实验室。
六、思考题1, 通过本节的图形输出与显示，为什么说已经显示了CCA一直表现的比Organic(有机混合物)好？答：因为从图中点可以看出，CCA样本的强度值总体上比Organic更高。
由此推算出CCA表现的比Organic(有机混合物)好。
2，你能顺利地改变工作表数据替换变量吗？如果能，叙述一下你的操作方法？如果不能，原因在哪里？答：可以。
在开放数据库互连(ODBC)情况下，改变工作表数据是允许的。
具体操作方法：选择Editor>Create Similar Graph将允许你替换掉任何用来创建图形的变量，而且不用在图形数据源对话框中重新输入信息，而且也不会丢失任何先前所做过的更改。
3，通过本节学习，你主要学习到了什么？答：我主要学习到怎样通过多组数据创建散点图，重新设置变量，使得图形显示更容易去分析，得到我们想要的实验结果。
同时，我也知道怎样去改变工作表数据替换变量。
实验二：数据的输入/输出与数据分析一、实验目的通过本实验，掌握如何在MiniTAB使用Excel数据表、如何输入/输出数据，以及利用MiniTAB进行方差分析和回归分析。
实验一CAXA基础知识一、实验目的1、熟悉CAXA绘图环境及界面的设置；2、熟悉CAXA基本操作方式；3、掌握CAXA的文件管理方法；4、掌握CAXA的图层设置；5、掌握CAXA的线型设置；6、掌握CAXA的图纸幅面设置；7、掌握CAXA的显示控制方法。
二、相关教学内容1、CAXA界面介绍2、CAXA常用工具栏介绍基本曲线、高级曲线、工程标注、曲线编辑、块操作、库操作（1）基本曲线命令直线、圆弧、圆、矩形、中心线、样条、轮廓线、等距线和剖面线（2）高级曲线命令正多边形、椭圆、孔/轴、波浪线、双折线、公式曲线、填充、箭头、点和齿轮（3）工程标注命令尺寸标注、坐标标注、倒角标注、引出说明、文字标注、形位公差、基准符号、粗糙度、焊接符号、剖切符号、标注编辑、尺寸风格编辑和尺寸驱动（4）曲线编辑命令裁剪、过渡、齐边、打断、拉伸、平移、旋转、镜像、比例缩放、阵列、局部放大（5）库操作提取图符、定义图符、驱动图符、图库管理、图库转换3、CAXA基本操作方法说明（1）命令的执行✧鼠标选择方式：根据屏幕显示的状态或提示，用鼠标光标单击菜单或者工具栏图标按钮去执行相应的操作。
✧键盘方式：是用键盘输入所需的命令和数据。
（2）点的输入✧由键盘输入点的坐标绝对坐标：x,y相对坐标：@x,y相对极坐标：@极坐标半径<角度✧用鼠标输入的点✧工具点的捕捉（3）选取实体✧点选方式✧窗口方式✧利用拾取工具菜单方式4、CAXA的文件管理（1）新建文件（2）打开文件（3）存储文件5、图层控制（1）执行方式✧命令行：layer✧菜单：【格式】→【层控制】✧工具栏：“属性”工具栏→（2）操作步骤✧启动“层控制”命令，系统弹出“层控制”对话框。
✧在“层控制”对话框中，可以进行相关的层操作。
设置当前层新建图层和删除图层层属性操作：修改层名，修改层描述，改变层状态，改变颜色，改变线型6、线型设置（1）执行方式✧命令行：ltype✧菜单：【格式】→【线型】（2）操作步骤启动“线型设置”命令，系统弹出“设置线型”对话框，在此对话框中，用户可以对线型进行设置。
《工程CAD》上机实验指导书实验一：AutoCAD的基本操作一、实验目的：1．掌握AutoCAD2006的界面设置方法；2．掌握AutoCAD2006的基本绘图方法。
二、实验内容：1．熟悉AutoCAD 2006的界面2．熟悉通过“文件”菜单，进行图形文件的新建、打开等基本操作。
3．熟悉基本绘图环境设置，如：绘图环境中工具栏打开或者关闭，对象捕捉的设置。
4．设置单位与精度：通过“格式/单位”命令5．设置图形界限：通过执行“格式/图形界限”命令，以不一致图纸与比例，在命令窗口中按提示输入左下角坐标与右上角坐标。
6．改变栅格间距：通过执行“工具/草图设置”命令7．在绘图区中绘制一个边长为200的正五角星，其内角为36度。
8．按照有关规范绘制如下图形：其中：边界为0,0到4200,2970，正六边形边长为1000，其余数据自定，但要尽可能与上图相符。
实验二：AutoCAD的简单图形绘制练习一、实验目的：1．掌握AutoCAD下不一致坐标表示；2．掌握AutoCAD中基本绘图命令的使用；3．掌握AutoCAD捕捉与跟踪等方法的设置；4．掌握一些简单的绘图技巧。
二、实验内容：按照有关绘图规范完成下列图例的绘制：1．要求务必遵守有关制图规范；2．根据需要，设置绘图图层；3．绘图要求图形清晰准确。
图1：图2：图3：图4：图5：图6：图7：图8：图9：图10：图11：图12：图13：图14：图15：图16：图17：图18：图19：图20：图21：图22：图23：图24：图25：图26：图27：图28：实验三：AutoCAD的复杂图形绘制练习一、实验目的：1．熟悉精确绘制图形的方法；2．掌握较好的图形识别与判读的能力；3．掌握AutoCAD中各类绘图与编辑命令的综合运用。
4．熟悉图形标注与图形填充的方法二、实验内容：按照有关绘图规范完成下列图例的绘制：1．要求务必遵守有关制图规范；2．根据需要，设置绘图图层；3．绘图要求图形清晰准确4．按照图例进行进行标注与填充。
实验一 AutoCAD 2002基础知识一、实验目的1、熟悉AUTOCAD的工作界面和基本文件管理方法。
2、学习命令和系统变量的使用方法。
3、学习坐标的输入方式。
4、学习基本作图命令直线（LINE）矩形（RECTANG）和基本编辑命令分解（EXPLODE）偏移（OFFSET）修剪（TRIM）删除（ERASE）的使用方法。
二、知识要点1、坐标点的输入方法：（1）绝对坐标：X，Y，Z（2）相对坐标：@ΔX，ΔY，ΔZ（3）极坐标：距离<角度；@距离<角度2、对象主要的选择方式（1）缺省窗口方式：窗口方式和交叉窗口方式的综合。
从左向右拖出的窗口为窗口方式；从右向左拖出的窗口为交叉窗口方式。
（2）单选方式：直接用鼠标点取对象。
（3）全选方式；在提示选择对象时输入“ALL”。
3、绘图的一般步骤（1）对图形进行分析，确定绘制方法。
（2）确定图形绘制的起点或第一条线（一般为图形的某一个角点或对称中心线）。
（3）在绘图过程中多用偏移命令（OFFSET）完成平行的图线；用剪切命令（TRIM）命令对图线进行编辑修剪；个别图线单独绘制；完成全图。
（4）对完成的图形进行检查，修整。
三、实验内容与要求上机1-1：打开AUTOCAD2002，熟悉AUTOCAD的工作界面和文件的打开、关闭、保存、另存为、帮助、绘图窗口和文本窗口的切换等内容。
上机1-2：熟悉命令和系统变量的使用方法。
（命令和参数的输入方法；透明命令的概念；命令的放弃、重做、重复和终止；系统变量的概念和使用方法等）上机1-3：利用点的绝对坐标或相对坐标绘制图1-1和图1-2所示图形。
图1-1 利用绝对坐标绘制顺时针绘制 逆时针绘制图1-2 利用相对坐标绘制上机1-4：利用点的直角坐标或相对极坐标绘制图1-3所示图形。
图1-3a 利用点的直角坐标或相对极坐标绘制图形（原图）图1-3b 利用点的直角坐标或相对极坐标绘制图形（绘图过程）上机1-5：利用矩形（RECTANG）和剪切（TRIM）命令绘制图1-4所示图形。
工程制图（计算机绘图）上机实验指导书（第二版）长沙理工大学交通运输学院测绘工程系土木制图教研组2012年7月实验名称：实验一 基本图形的绘制实验目的及要求：1. 掌握ACAD 的基本文件操作2. 掌握常用的绘图命令基本操作方法3. 掌握直线类、圆类、文本与字体绘制方法实验内容：A ．1．建立新图形文件：建立新图形文件，绘图区域为l00×100。
2．绘图：绘制一个长为60、宽为30的矩形；在矩形对角线交点处绘制一个半径为10的圆。
在矩形下边线左右各1/8处绘制圆的切线；再绘制一个圆的同心圆，半径为5，完成后的图形参见图2-l 。
3．保存：将完成的图形以KSCAD2-1．DwG 为文件名保存在考生文件夹中 作图步骤：第 1 步：选择“文件”菜单中的“新建”命令，打开“AutoCAD 2002 今日”窗口。
在 “我的图形”区域单击“创建图形”选项卡，在“如何选择开始”下拉列表中选择“向导”。
在“向导”列表中单击“快速设置”，打开“快速设置”对话框，单击“下一步”按钮， 按试题要求设置画布的宽度为 100，长度为 100，单击“完成”按钮。
或直接选择格式-图形界限，设定左下角0，0 右上角100，100， 再视图-缩放-全部。
【limits----输入左，输入右----zoom----栅格】第 2 步：单击“绘图”工具栏中的“矩形”按钮，在制图区单击指定矩形第一角点， 在命令行中输入“@60，30”，按回车键确定矩形另一角点。
第 3 步：单击“绘图”工具栏中“直线”按钮，捕捉矩形端点绘制矩形对角线。
第 4 步：单击“绘图”工具栏中“圆”按钮，捕捉矩形对角线的交点为圆心点，在命 令行中输入“10”按回车键绘制一个圆。
第 5 步：单击“修改”工具栏中“删除”按钮，选择矩形对角线，按回车确定删除。
第 6 步：单击“修改”工具栏中“分解”按钮，对矩形进行分解。
第 7 步：选择“绘图”菜单中“点”子菜单中的“定数等分”命令，选择下边的直线， 在命令行中输入“8”，设定等分线段数目。
第 8 步：单击“绘图”工具栏中“直线”按钮，捕捉下边直线左侧 1/8 处的节点为第 一点，捕捉圆形的切点为第二点；重复直线命令，绘制另一切线。
第 9 步：单击“修改”工具栏中“偏移”命令，在命令行中输入偏移距离为“5”， 回车确定，选择圆形，单击圆形内侧，右键确定偏移完成，如图所示。
第 10 步：选择“文件”菜单中的“保存”命令，打开“图形另存为”对话框。
设置文件名为“KSCAD2-1.DWG ”，选择文件的保存位置为考生文件夹，单击“保存”按钮。
B ．1．建立新图形文件：建立新图形文件，绘图区域为560×400。
2．绘图：绘制两个圆，半径分别为50，100；两圆相距300。
绘制一条相切两园的圆弧，圆弧半径为200；绘制两圆的外公切线；以两圆圆心连线的中点为圆心绘制一个与圆弧相切的圆。
完成后的图形参见图2-11。
3．保存：将完成的图形以KSCAD2-11．DWG 为文件名保存在考生文件夹中。
作图步骤第 1 步：选择“文件”菜单中的“新建”命令，打开AutoCAD2002 今日窗口。
在“我的图形”区域单击“创建图形”选项卡，在“如何选择开始”下拉列表中选择“向导”。
在“向导”列表中单击“快速设置”，打开“快速设置”对话框，单击“下一步”按钮，按试题要求设置画布的宽度为560，长度为400 单击“完成”按钮。
或直接选择格式-图形界限，设定左下角0，0 右上角560，400，再视图-缩放-全部。
第2 步：单击“绘图”工具栏中“圆”按钮，单击鼠标确定圆心位置，然后在命令行输入“100”，按回车绘制一个圆。
第 3 步：重复“圆”命令，在大圆内绘制一个半径为50 的小圆，如图2.11-a 所示。
第 4 步：单击“修改”工具栏中“移动”按钮，选择小圆，然后右击鼠标确定，捕捉圆心为移动基点，在命令行中输入“300”，将小圆向右移动，如图2.11-b 所示。
第 5 步：选择“绘图”菜单中的“圆”子菜单中的“相切、相切、半径”命令，分别在两个圆上捕捉相切点，然后在命令行输入200，回车绘制与两个圆相切的圆。
第 6 步：单击“修改”工具栏中“修剪”按钮，修剪上方大圆，如图 2.11-c 所示。
第7 步：单击“绘图”工具栏中“直线”按钮，以两圆圆心为端点绘制直线。
第8 步：单击“绘图”工具栏中“圆”按钮，以直线中点为圆心，绘制与上方圆线相切的圆，如图2.11-d 所示。
第9 步：单击“绘图”工具栏中“直线”按钮，以两圆下相切点为端点绘制直线。
第10 步：单击“修改”工具栏中“删除”按钮，删除以两圆圆心为端点的直线，如图2.11-e 所示。
第11 步：选择“文件”菜单中的“保存”命令，打开“图形另存为”对话框。
设置文件名为“KSCAD2-11.DWG”，选择文件的保存位置为考生文件夹，单击“保存”按钮。
C. 1．建立新图形文件：建立新图形文件，绘图区域为240×200。
2．绘图：绘制一个三角形，其中：AB长为90，BC长为70，AC长为50；绘制三角形AB边的高CO。
绘制三角形OBC的内切圆；绘制三角形ABC的外接圆。
完成后的图形参见图。
3．保存：将完成的图形以KSCAD2-9．DWG为文件名保存在考生文件夹中。
作图步骤第1步：选择“文件”菜单中的“新建”命令，打开A utoCAD 2002 今日窗口。
在“我的图形”区域单击“创建图形”选项卡，在“如何选择开始”下拉列表中选择“向导”。
在“向导”列表中单击“快速设置”，打开“快速设置”对话框，单击“下一步”按钮，按试题要求设置画布的宽度为240，长度为200 单击“完成”按钮。
或直接选择格式-图形界限，设定左下角0，0 右上角100，100，再视图-缩放-全部。
第 2 步：单击“绘图”工具栏中“直线”按钮，按题目中的要求绘制三角形，如图 2.9-a 所示。
第 3 步：重复执行“直线”命令，绘制三角形的高如图 2.9-b 所示。
第 4 步：选择“绘图”菜单中的“圆”子菜单中的“相切、相切、相切”命令，绘制三角形内切圆，如图 2.9-c 所示。
第 5 步：选择“绘图”菜单中的“圆”子菜单中的“相切、相切、相切”命令，绘制 三角形外切圆，如图 2.9-d 所示。
第 6 步：选择“文件”菜单中的“保存”命令，打开“图形另存为”对话框。
设置文 件名为“KSCAD2-9.DWG ”，选择文件的保存位置为考生文件夹，单击“保存”按钮。
D ．1．建立新图形文件：建立新图形文件，绘图区域为420×297。
2．绘图：绘制一个150单位长的水平线，并将线等分为四等分。
绘制多义线，其中：线宽在B 、c 两点处最宽，宽度为10；A 、D 两点处宽度为0。
完成后的图形参见图2．17。
3．保存：将完成的图形以：KSCAD2-17．DWG 为文件名保存在考生文件夹中。
作图步骤第 1 步：选择“文件”菜单中“新建”命令，出现“创建新图形”对话框，在“使用 向导”栏里选择“快速设置”，单击“确定”按钮。
在出现的对话框中单击“下一步”按 钮，按试题要求设置画布区域，单击“完成”按钮。
第 2 步：选择状态栏“正交”命令；单击“绘图”工具栏中“直线”按钮，在制图区 单击指定为第一点，鼠标放置在第一点水平位置，输入“150”单位，回车确定，完成绘制。
第 3 步：选择“格式”菜单中“点样式”命令，出现“点样式”对话框，选择样 式，单击“确定”按钮。
第 4 步：单击“绘图”工具栏中“点”按钮，选择“定数等分”，选择左边的直线， 输入“4”单位，回车确定等分线段数目，如图 2.18-a 所示。
第 5 步：单击“绘图”工具栏中“多样线”按钮，以直线左端点为起点，设置线宽起 点为“0”，端点为“10”，回车确定，在命令行中输入“A ”，回车确定绘制圆弧，在命 令行中输入“D ”，回车确定，圆弧方向输入“-90”，捕捉第二结点为端点，如图 2.18-b 所示，在命令行中输入“W ”，设置线宽起点为“10”，端点为“0”，捕捉直线右端点， 如图 2.18-c 所示，在命令行中输入“W ”，设置线宽起点为“0”，端点为“10”，在命令 行中输入“D ”，确定圆弧方向为“90”，捕捉直线右边第一节点，如图 2.17-d 所示，在命令行中输入“W ”设置线宽起点为“10”，端点为“0”，捕捉直线左边端点，回车确定， 完成绘制，如图 2.17-e 所示。
第 6 步：选择“文件”菜单中“保存”命令，出现“图形另存为”对话框，输入文件 名为“KSCAD2-17.DWG ”，单击“保存”按钮，将文件保存到考生文件夹中。
实验名称：实验二 图形编辑操作实验目的及要求：1. 掌握ACAD 的图形编辑操作2. 掌握常用图形的显示控制实验内容：A ．1．打开图形：打开图形文件C ：\2003CADST\unit4\CADST4-6．DWG 。
2．编辑图形：以打开的图中的四边形及圆为基准，通过编辑命令完成图4-6；其中，E 点为CD 线中点垂直向上拉伸80单位；小圆半径相等，大圆弧比小圆半径大6；轮廓线线宽为3。
填充图案。
完成后的图形如图4．6。
3．保存：将完成的图形以KSCAD4-6．DWG 为文件名保存在考生文件夹中。
作图步骤：第 1 步：选择“文件”菜单中“打开”命令，打开“选择文件”对话框，找到指定文 件 CADST4-6.DWG ，单击“打开”按钮。
第 2 步：单击“绘图”工具栏中“直线”按钮，捕捉图形上边 DC 的中点，绘制向上80 的直线，设置上边端点为“E ”点，如图 4.1-a 所示，重复执行“直线”命令，分别连接DE 和 E C 。
第 3 步：单击“修改”工具栏中“复制”按钮，选择小圆，在命令行中输入“M ”， 设置为“重复复制”，将圆心点设为基点，分别复制到图形的 5 个端点。
第 4 步：单击“修改”工具栏中“移动”按钮，将字母移动至相应的各个圆形中间。
第 5 步：单击“修改”工具栏中“删除”按钮，对照题目图 4-6，删除没有的图形。
第 6 步：单击“修改”工具栏中“复制”按钮，复制一个字母到上边的圆形中。
双击复制的字母，打开“编辑文字”对话框，如图所示，输入文字为“E ”，单击“确定” 按钮，结果如图所示。
第 7 步：单击“修改”工具栏中“偏移”按钮，选择圆形向外偏移，输入“6”，右键 确定。
第 8 步：单击“修改”工具栏中“修剪”按钮，修剪掉多边形与大圆相交的线段如图所示。
第 9 步：单击“”工具栏中“对象 | 多段线”按钮，将“轮廓线”转换为“多段线”，设置线宽为“3”，回车确定，如图 4.6-d 所示。
图4.6-b图4.6-c 图4.6-d第 10 步：单击“绘图”工具栏中“直线”按钮，捕捉图形下边 A B 的中点为第一点， 捕捉图形上边大圆的象限点为第二点，右键确定绘制直线。
