高频感应加热机操作规程

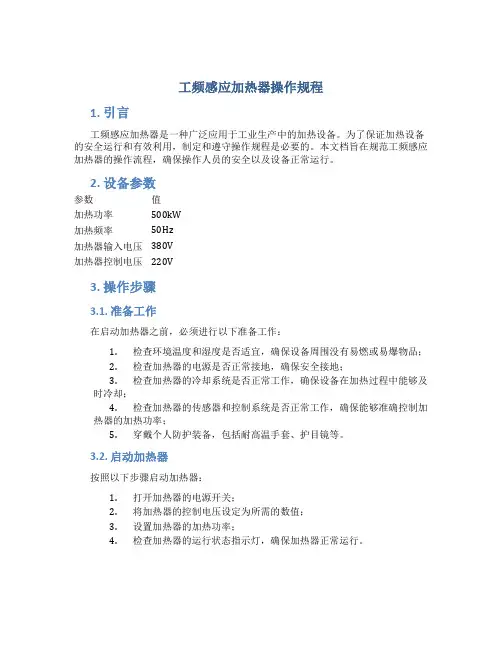

工频感应加热器操作规程1. 引言工频感应加热器是一种广泛应用于工业生产中的加热设备。

为了保证加热设备的安全运行和有效利用，制定和遵守操作规程是必要的。

本文档旨在规范工频感应加热器的操作流程，确保操作人员的安全以及设备正常运行。

2. 设备参数参数值加热功率500kW加热频率50Hz加热器输入电压380V加热器控制电压220V3. 操作步骤3.1. 准备工作在启动加热器之前，必须进行以下准备工作：1.检查环境温度和湿度是否适宜，确保设备周围没有易燃或易爆物品；2.检查加热器的电源是否正常接地，确保安全接地；3.检查加热器的冷却系统是否正常工作，确保设备在加热过程中能够及时冷却；4.检查加热器的传感器和控制系统是否正常工作，确保能够准确控制加热器的加热功率；5.穿戴个人防护装备，包括耐高温手套、护目镜等。

3.2. 启动加热器按照以下步骤启动加热器：1.打开加热器的电源开关；2.将加热器的控制电压设定为所需的数值；3.设置加热器的加热功率；4.检查加热器的运行状态指示灯，确保加热器正常运行。

3.3. 加热操作在加热操作过程中，应注意以下事项：1.加热器的载物体积不得超过规定范围；2.加热器的工作电流不得超过额定电流；3.加热过程中应监控加热器的温度和功率；4.如需调整加热功率，必须先停止加热操作，进行调整，并在调整完成后重新启动加热器；5.在加热过程中，不得随意触摸加热器以及加热物体，以免烫伤。

3.4. 关闭加热器在加热操作完成后，按照以下步骤关闭加热器：1.将加热功率设定为零；2.关闭加热器的电源开关；3.确保加热器的运行状态指示灯熄灭；4.检查加热器的冷却系统，确保设备能够及时冷却。

4. 应急措施在使用工频感应加热器时，有可能出现以下紧急情况：1.加热器过载：此时应立即切断电源，并检查故障原因，必要时进行维修；2.加热器温度过高：此时应停止加热操作，并检查冷却系统，确保设备及时冷却；3.加热物体意外脱落：此时应立即停止加热操作，并采取适当措施将脱落物处理干净。

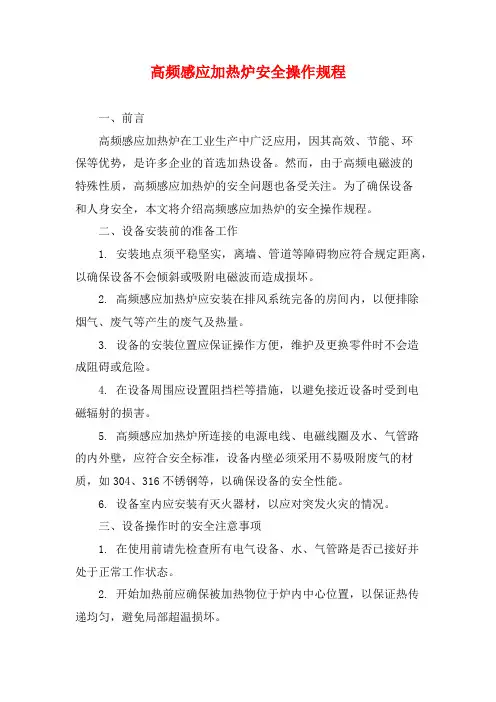

高频感应加热炉安全操作规程一、前言高频感应加热炉在工业生产中广泛应用，因其高效、节能、环保等优势，是许多企业的首选加热设备。

然而，由于高频电磁波的特殊性质，高频感应加热炉的安全问题也备受关注。

为了确保设备和人身安全，本文将介绍高频感应加热炉的安全操作规程。

二、设备安装前的准备工作1. 安装地点须平稳坚实，离墙、管道等障碍物应符合规定距离，以确保设备不会倾斜或吸附电磁波而造成损坏。

2. 高频感应加热炉应安装在排风系统完备的房间内，以便排除烟气、废气等产生的废气及热量。

3. 设备的安装位置应保证操作方便，维护及更换零件时不会造成阻碍或危险。

4. 在设备周围应设置阻挡栏等措施，以避免接近设备时受到电磁辐射的损害。

5. 高频感应加热炉所连接的电源电线、电磁线圈及水、气管路的内外壁，应符合安全标准，设备内壁必须采用不易吸附废气的材质，如304、316不锈钢等，以确保设备的安全性能。

6. 设备室内应安装有灭火器材，以应对突发火灾的情况。

三、设备操作时的安全注意事项1. 在使用前请先检查所有电气设备、水、气管路是否已接好并处于正常工作状态。

2. 开始加热前应确保被加热物位于炉内中心位置，以保证热传递均匀，避免局部超温损坏。

3. 当设备工作时，请勿触摸电磁圈和被加热物，以防电磁波对人体产生危害。

4. 高频感应加热炉的工作台面及底部禁止放入磁性物品，以防止磁物质在高频电场中磁化而对设备造成损坏。

5. 对于工作时出现的异常情况，如：电气故障、水、气泵停止或异常等，请及时切断电源并联系专业维修人员进行检修。

6. 工作结束后，请清理工作面，关闭炉内水、气路阀门、切断电源。

如需长期停机，请清理设备内壁并排出炉内水，以防生锈损坏。

四、维护及保养1. 每加热工作小时后，请清理设备内壁和水路，保证工作环境的卫生。

2. 定期清洗电气控制及电磁部件，保持其良好的工作状态。

3. 定期检查电气接线、水、气管路，如有发现异常情况，请及时通知专业维修人员进行处理。

高频感应加热设备操作说明感谢您选择高频感应加热设备。

本操作说明旨在帮助您正确使用设备，确保操作过程安全和高效。

请在使用设备之前仔细阅读本说明。

1. 设备概述高频感应加热设备是一种采用高频电磁场来产生热能的设备，可用于加热金属材料、塑料材料以及其他导电材料等。

设备由主机、电源控制器、感应线圈、冷却系统和操作面板等组成。

2. 设备安装2.1 安全检查：在安装设备之前，请确保供电和周围环境的安全。

检查设备是否正常，线缆是否完好，冷却系统是否正常运行。

2.2 安装位置：选择平整、稳定的地面进行安装，确保设备的稳定性。

2.3 接线连接：根据设备接线图，正确连接电源线、水冷却管道和感应线圈。

确保连接牢固、绝缘良好，避免电路短路或漏电。

3. 设备操作3.1 设备开机3.1.1 打开电源控制器：按下电源控制器的开机按钮，待控制器指示灯亮起后，设备即可开始工作。

3.1.2 前期准备：在开机后，设备需要进行预热，以达到工作温度。

此时，您需要设置加热时间和温度等参数。

3.2 参数设置3.2.1 加热时间：根据实际需求，设置合适的加热时间。

加热时间过长会浪费能源，加热时间过短则无法达到所需温度。

3.2.2 加热温度：根据被加热材料的特性，设置合适的加热温度。

过高的温度可能损坏被加热材料，过低则无法实现预期效果。

3.2.3 其他参数：根据需要，您还可以设置其他参数，如功率、电流等，以满足具体加热要求。

3.3 开始加热3.3.1 放置材料：将待加热的材料放置在感应线圈内。

确保材料与感应线圈接触良好，避免材料松动或不当位置导致加热效果不佳。

3.3.2 启动加热：按下操作面板上的加热按钮，设备即开始加热材料。

加热过程中，您可以根据需要进行参数调整。

3.4 加热过程监控3.4.1 温度监控：在加热过程中，您可以通过设备上的温度显示屏实时监测加热温度，确保温度在设定范围内。

3.4.2 功率监控：通过设备上的功率显示屏，您可以实时了解设备的功率输出情况。

高频感应加热炉操作规程1主要技术参数2操作规程2.1使用前准备工作2.1.1检查水箱内冷却水是否充足、水质是否干净。

2.1.2检查各接头是否牢固。

2.1.3感应圈固定是否牢固、脚踏开关工作是否灵敏。

2.1.4各电源线、仪表、旋钮等电器元件是否完好。

2.2操作规程2.2.1合上总电源开关，电源指示灯亮绿灯。

2.2.2打开冷却循环水开关，循环水泵开始工作，等待出水口有水流出，按下电源按钮几秒后交流接触器吸合。

2.2.3调整感应圈的位置，将被加热工件放入感应圈中。

2.2.4按下“启动”按钮，工作指示灯闪亮，设备开始工作，对工件进行加热。

2.2.5观察工件加热情况，并调节“加热设定调节旋钮”以改变加热速度。

2.2.6操作方式有“自动/手动”两种控制方式，“手动”用于试验生产，“自动”用于正常生产。

2.2.7选择自动模式：首先把“定时器开关”拨到“启用”位置，按下“定时启动”按钮，即设备按照设定的时间开始对钢箍加热（设定时间为S代表秒、M代表分，H代表小时）；到达设定的时间，设备自动停止加热，即完成一次加热过程。

再踏一下“脚踏开关”，设备重新按设定时间加热。

（如需及时停止时按下“定时停止”按钮即可；选择手动时把“定时器开关”拨到“停止”位置。

）2.2.8选择手动模式：首先按下“启动”按钮，设备开始工作，对钢箍进行加热；其次根据需要待被钢箍加热到一定程度后按下“停止”按钮，设备停止工作；即完成一次加热过程。

2.3关机规程待出水口水温变凉后，关闭外部380V电源，关闭循环水开关。

3维护规程3.1机器内有高压，非专业维修人员严禁私自维修设备。

3.2检修设备时必须落闸上锁，非专业维修电工严禁检修线路。

3.3每班开机前检查设备周围地面是否干燥，特别是操作者作业位置地面。

3.4每班检查压紧螺母是否缺失或松动。

3.5每班循环水管接头处是否密封。

3.6每班检查水源清洁（应目测无杂质、清澈），以免阻塞冷却管道。

3.7每班检查冷却水箱内水位距出水口距离（≤10厘米）。

高频感应加热机操作说明高频感应加热机是一种利用电磁感应原理将电能转化为热能的设备。

它具有加热速度快、效率高、操作简便等特点，在工业生产中得到广泛应用。

本文将详细介绍高频感应加热机的操作步骤和注意事项，以确保正常使用和安全操作。

一、设备准备1. 确保电源供应符合设备要求，并与电源接线正常。

2. 检查加热线圈和工作台面，确保无杂质和损坏。

3. 打开机箱，检查内部排线的牢固性，排除电缆松动或损坏的情况。

二、设备操作1. 打开高频感应加热机主机电源开关，待主机指示灯亮起后，说明设备已处于待机状态。

2. 将待加热工件放置在加热线圈中央，确保工件与线圈之间的距离适当。

3. 调节设备控制面板上的参数，包括加热时间、功率和温度等，根据实际需求进行设置。

4. 确认参数无误后，按下开始按钮，设备开始工作，加热过程开始。

5. 在加热过程中，可通过控制面板上的显示屏实时监控温度、功率等参数变化。

6. 加热完成后，设备会自动停止工作，此时可以关闭设备电源开关。

三、操作注意事项1. 在操作设备之前，必须穿戴好个人防护用具，如工作服、手套、护目镜等。

2. 使用高频感应加热机时，应避免长时间开启设备，以免过热造成设备损坏或不必要的能源浪费。

3. 操作过程中不可将金属物品、磁性物体等放置在加热线圈附近，以防止干扰设备正常工作或发生意外事故。

4. 加热过程中，不可随意触摸加热线圈和工作台面，以免造成烫伤。

5. 设备使用完毕后，及时清理工作台面和加热线圈，确保设备整洁干净。

6. 如遇设备故障或异常情况，应立即停止使用，并通知相关维修人员进行检修或维护。

四、安全防护措施1. 本设备必须由专业人员操作，并按照规定使用。

2. 请勿将易燃、易爆或有害物质放置在设备附近。

3. 在使用设备时，应保持室内通风良好，防止积聚的气体引起不必要的危险。

4. 严禁在设备运行过程中打开机箱或触摸内部零部件，以免触电或其他意外事故发生。

5. 设备故障时，应及时切断电源，并请专业人员进行维修。

热处理高频安全操作规程第一章一般规定1. 安全意识和责任- 所有工作人员参与热处理高频操作的必须具备高度的安全意识，并将安全意识融入日常工作中。

- 每个人都有责任保障自己和他人的安全，在操作过程中要时刻注意安全风险。

2. 岗位责任- 有明确职责的人员必须具备相关的岗位技能和知识，并承担起自己的岗位责任。

- 监管人员需定期对岗位人员进行培训和考核，确保其了解并能够履行相应的职责。

3. 个人防护装备- 所有人员在进行热处理高频操作时必须佩戴符合标准的个人防护装备，包括防护眼镜、耳塞、防护手套等。

- 个人防护装备应定期检查和更换，确保其可靠性和有效性。

第二章设备操作规范1. 设备检查- 操作人员应在使用设备前进行检查，确保设备正常运转且符合安全要求。

- 检查包括但不限于电气线路、冷却系统、热处理室温度等方面。

2. 热处理操作- 在进行热处理高频操作时，操作人员应根据工作指导书上的操作要求进行操作。

- 操作人员要熟悉设备的操作界面，确保正确设置温度、功率等参数。

3. 故障处理- 如遇设备故障，操作人员应立即停止操作，并寻求维修人员的协助。

- 在维修人员到达之前，操作人员应将故障设备隔离，并做好相应的标识。

第三章安全措施1. 高温防护- 在热处理高频操作时，操作人员应穿戴耐高温的工作服，并注意避免高温区域接触皮肤。

- 当需要进入高温区域时，操作人员必须佩戴防高温安全帽和面罩，以保护头部和面部皮肤。

2. 电气安全- 操作人员在进行电气连接和调试时，应确保设备断电并遵循相应的操作规程。

- 禁止在潮湿环境中进行电气工作，以避免触电风险。

3. 防护措施- 操作人员应密切关注工作环境，确保周围没有其他人员或障碍物。

- 在操作过程中应保持警觉，避免手部或其他身体部位接触设备，防止意外伤害。

第四章突发事故处理1. 火灾应急- 如发生火灾，操作人员应立即停止操作，切断电源，并尽快报警。

- 在逃生过程中，应按照逃生路线指示，与其他人员保持紧密联系。

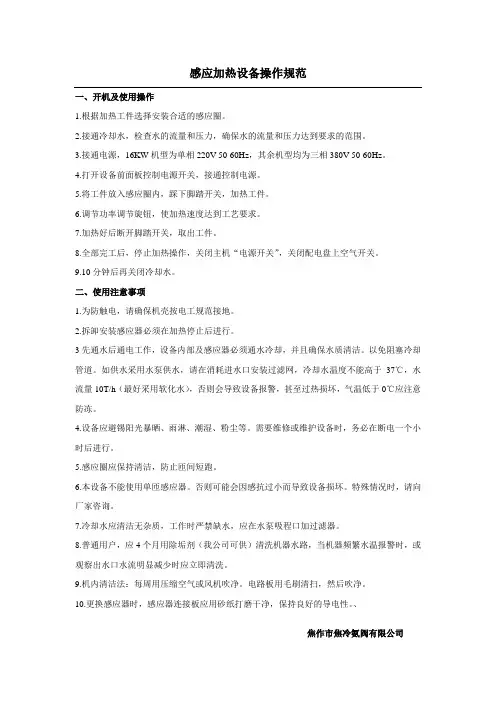

感应加热设备操作规范一、开机及使用操作1.根据加热工件选择安装合适的感应圈。

2.接通冷却水，检查水的流量和压力，确保水的流量和压力达到要求的范围。

3.接通电源，16KW机型为单相220V 50-60Hz，其余机型均为三相380V 50-60Hz。

4.打开设备前面板控制电源开关，接通控制电源。

5.将工件放入感应圈内，踩下脚踏开关，加热工件。

6.调节功率调节旋钮，使加热速度达到工艺要求。

7.加热好后断开脚踏开关，取出工件。

8.全部完工后，停止加热操作，关闭主机“电源开关”，关闭配电盘上空气开关。

9.10分钟后再关闭冷却水。

二、使用注意事项1.为防触电，请确保机壳按电工规范接地。

2.拆卸安装感应器必须在加热停止后进行。

3先通水后通电工作，设备内部及感应器必须通水冷却，并且确保水质清洁。

以免阻塞冷却管道。

如供水采用水泵供水，请在消耗进水口安装过滤网，冷却水温度不能高于37℃，水流量10T/h（最好采用软化水），否则会导致设备报警，甚至过热损坏，气温低于0℃应注意防冻。

4.设备应避锡阳光暴晒、雨淋、潮湿、粉尘等。

需要维修或维护设备时，务必在断电一个小时后进行。

5.感应圈应保持清洁，防止匝间短跑。

6.本设备不能使用单匝感应器。

否则可能会因感抗过小而导致设备损坏。

特殊情况时，请向厂家咨询。

7.冷却水应清洁无杂质，工作时严禁缺水，应在水泵吸程口加过滤器。

8.普通用户，应4个月用除垢剂（我公司可供）清洗机器水路，当机器频繁水温报警时，或观察出水口水流明显减少时应立即清洗。

9.机内清洁法：每周用压缩空气或风机吹净。

电路板用毛刷清扫，然后吹净。

10.更换感应器时，感应器连接板应用砂纸打磨干净，保持良好的导电性。

、焦作市焦冷氨阀有限公司。

文件制修订记录1.0目的/Aim:1.1为操作者提供使用说明,确保使用者及设备的安全。

2.0参考文件/Reference Instruction:2.1 相关设备的操作说明书3.0设备/材料/ Equipment/Material:3.1 高频感应加热机 JF-254.0准备/要求/Prepare/Requirement:4.1确保输入电压为三相380伏，功率4KW。

5.0安全/维护/Safety/Maintenance:5.1 日常维护5.2.1 当设备出现故障时，请立即关闭电源并通知专职维修人员到现场检查。

5.2.2 未经培训且未经设备管理部门允许，请不要打开设备外壳触摸内部电路。

5.2.3 当发生异常情况时,请立即关闭面板上的开关，当异常情况排除后，方可将合上开关。

6.0操作程序/Operation Process:6.1 开机操作程序6.1.1先合上电源开关，再合上主机上的总电源开关，再合上面板上的开关。

6.1.2 打开冷却水，观察出水管有一定出水流量。

6.1.3将待加热工件放入感应圈中。

选择手动或自动工作状态。

6.1.4 手动操作规程A、将选择开关拔到手动位置B、调节加热功率旋钮至合适位置。

C、按一下操作面板的启动按钮，或踩下脚踏开关，开始加热；此时工作指示灯闪烁，机器嘀嘀响，数显表显示输出加热电流的大小，电流越大，加热越快，时间显示加热的时间。

D、按一下操作面板上的停止按钮，或松开脚踏开关，加热停止。

6.1.5 自动操作规程A、将选择开关拔到自动位置。

B、调节加热功率旋钮至合适位置。

C、设置加热、保温、冷却时间。

D、按一下操作面板的启动按钮，或踩下脚踏开关，开始加热；此时工作指示灯闪烁，机器嘀嘀响，加热灯亮，数显表显示输出加热电流的大小，电流越大，加热越快，时间显示加热的时间。

E、加热时间结束时，开始保温过程，此时工作指示灯继续闪烁，机器嘀嘀响，保温灯亮，数显表显示输出保温电流的大小，电流越大，加热越快，时间显示保温的时间。

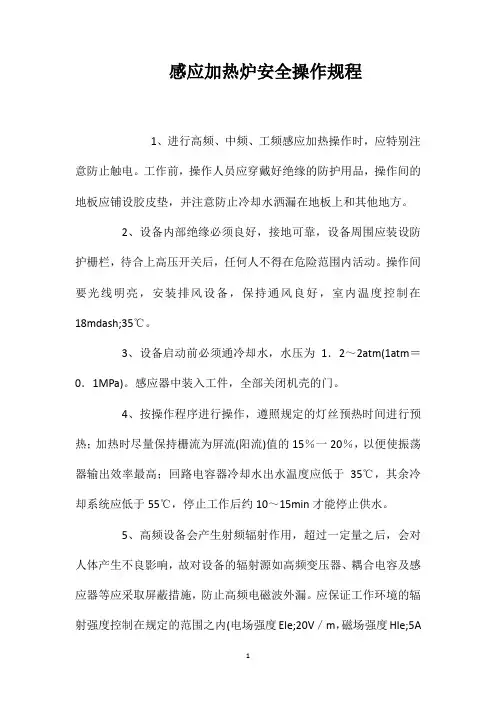

感应加热炉安全操作规程
1、进行高频、中频、工频感应加热操作时，应特别注意防止触电。

工作前，操作人员应穿戴好绝缘的防护用品，操作间的地板应铺设胶皮垫，并注意防止冷却水洒漏在地板上和其他地方。

2、设备内部绝缘必须良好，接地可靠，设备周围应装设防护栅栏，待合上高压开关后，任何人不得在危险范围内活动。

操作间要光线明亮，安装排风设备，保持通风良好，室内温度控制在18mdash;35℃。

3、设备启动前必须通冷却水，水压为1．2～2atm(1atm＝0．1MPa)。

感应器中装入工件，全部关闭机壳的门。

4、按操作程序进行操作，遵照规定的灯丝预热时间进行预热；加热时尽量保持栅流为屏流(阳流)值的15％一20％，以便使振荡器输出效率最高；回路电容器冷却水出水温度应低于35℃，其余冷却系统应低于55℃，停止工作后约10～15min才能停止供水。

5、高频设备会产生射频辐射作用，超过一定量之后，会对人体产生不良影响，故对设备的辐射源如高频变压器、耦合电容及感应器等应采取屏蔽措施，防止高频电磁波外漏。

应保证工作环境的辐射强度控制在规定的范围之内(电场强度Ele;20V／m，磁场强度Hle;5A
／m)。

6、定期更换电容器内的变压器油，最长不超过半年，并检查卡箍是否接触良好。

7、使用200～300h后要用10％的盐酸水溶液清洗振荡管阳极上的水垢，直到洗净为止(但不可用刀刮)；然后，再用温水冲洗，并装配复原。

8、设备应保持清洁、干燥，工作中发生异常现象应立即切断高压电源，检查并排除故障后方可继续工作。

高频设备应由专人负责检修，检修时应先进行放电，然后检修，以确保人身安全。

高频表面感应加热操作规程高频表面感应加热是一种利用高频电流在工件表面产生感应电流及热量的加热方式。

它具有加热速度快、效果好、能耗低等优点，广泛应用于金属加热、熔化、焊接、淬火等多个领域。

本文将介绍高频表面感应加热的操作规程。

1. 设备准备首先需要对高频表面感应加热设备进行检查和准备。

确保设备工作正常、无异常。

检查工作包括电源插头是否正常连接，冷却水管路是否通畅，电子控制系统是否可靠。

同时需要对设备的各项参数进行调整和校准，包括频率、功率、加热时间等。

2. 工件准备在对工件进行高频表面感应加热之前，需要对工件进行准备。

首先需要检查工件的材质和尺寸，确保符合加热要求。

然后需要对工件表面进行清洁处理，去除表面的油污和脏物，以确保加热效果良好。

3. 规范操作在进行高频表面感应加热操作时，需要严格按照规定的操作程序和要求进行操作。

首先需要打开设备的电源，并将工件放置在加热线圈中心。

然后根据加热要求，设置合适的频率和功率。

在启动加热之前，要确保工件与加热线圈之间的间隙适当，并且加热线圈与工件表面之间的接触良好。

4. 启动加热当一切准备就绪后，可以启动加热。

首先需要将加热线圈经过几秒钟的预热，以确保达到设定的加热温度。

然后根据工件的材质和尺寸，设定合适的加热时间。

在加热过程中，要注意观察工件的表面状态，以确保加热均匀且不过热。

5. 加热结束当工件达到设定的加热时间后，需要及时停止加热，关闭设备的电源。

然后等待工件冷却至安全温度后，可以进行后续工艺处理。

6. 清理和维护加热结束后，需要对设备进行清理和维护工作。

首先需要切断电源，并清除设备上的积尘和污垢。

然后对设备的各个部件进行检查和维护，确保设备工作正常、无异常。

7. 安全注意事项在进行高频表面感应加热操作时，需要注意以下安全事项：- 避免接触加热线圈和工件，以免触电或烫伤。

- 确保设备安全接地，以保证操作人员的安全。

- 在操作过程中，要时刻关注设备的工作状态，如发现异常情况，应及时停机检查。

操作规程编号：YTO-FS-PD184感应加热炉安全操作规程通用版In Order T o Standardize The Management Of Daily Behavior, The Activities And T asks Are Controlled By The Determined Terms, So As T o Achieve The Effect Of Safe Production And Reduce Hidden Dangers.标准/ 权威/ 规范/ 实用Authoritative And Practical Standards感应加热炉安全操作规程通用版使用提示：本操作规程文件可用于工作中为规范日常行为与作业运行过程的管理，通过对确定的条款对活动和任务实施控制,使活动和任务在受控状态，从而达到安全生产和减少隐患的效果。

文件下载后可定制修改，请根据实际需要进行调整和使用。

1、进行高频、中频、工频感应加热操作时，应特别注意防止触电。

工作前，操作人员应穿戴好绝缘的防护用品，操作间的地板应铺设胶皮垫，并注意防止冷却水洒漏在地板上和其他地方。

2、设备内部绝缘必须良好，接地可靠，设备周围应装设防护栅栏，待合上高压开关后，任何人不得在危险范围内活动。

操作间要光线明亮，安装排风设备，保持通风良好，室内温度控制在18—35℃。

3、设备启动前必须通冷却水，水压为1．2～2atm(1atm＝0．1MPa)。

感应器中装入工件，全部关闭机壳的门。

4、按操作程序进行操作，遵照规定的灯丝预热时间进行预热；加热时尽量保持栅流为屏流(阳流)值的15％一20％，以便使振荡器输出效率最高；回路电容器冷却水出水温度应低于35℃，其余冷却系统应低于55℃，停止工作后约10～15min才能停止供水。

5、高频设备会产生射频辐射作用，超过一定量之后，会对人体产生不良影响，故对设备的辐射源如高频变压器、耦合电容及感应器等应采取屏蔽措施，防止高频电磁波外漏。

感应加热设备操作规程讲解一、设备概述二、操作前的准备1.检查设备及相关配件是否完好无损。

2.确认设备接地是否良好。

3.检查电源线路是否稳定可靠。

4.检查冷却水流量和压力是否正常。

三、设备开机1.将设备电源线插入稳定的插座，并确保电源正常供电。

2.打开电源开关，设备进入待机状态。

3.检查设备显示屏是否正常显示参数。

4.检查冷却水流量和温度是否正常。

四、设备操作1.将待加热工件放置在感应线圈中央位置。

2.打开感应加热设备的开关，使设备开始工作。

3.根据工件材质和尺寸设置加热温度和时间。

4.确认设备工作状态，观察工件加热情况。

5.当工件达到预定温度后，关闭设备开关，停止加热操作。

6.等待工件冷却至安全温度后，可取出工件继续后续工艺。

五、设备维护1.在设备停止工作后，清理感应线圈和冷却水管道，确保设备清洁。

2.定期检查设备的电源线路和电器元件，确保其完好无损。

3.保持设备运转平稳，避免冷却水温度过高或过低。

4.定期维护设备的焦耳热效应装置，确保其工作效果。

5.检查设备接地情况，确保设备安全可靠。

六、操作注意事项1.操作人员应穿戴好安全装备，避免物料热焊到皮肤。

2.避免触摸设备内部的电器元件和感应线圈，以免触电危险。

3.确保设备周围环境通风良好，避免设备过热。

4.操作人员应经过培训，熟悉设备使用方法，并按规程进行操作。

5.在设备工作过程中，如发现异常情况或设备故障，应停止操作并通知相关人员进行维修。

以上即是感应加热设备的操作规程。

在操作设备时，要严格按照规程进行，确保设备的安全运行。

同时，定期进行设备维护和保养，延长设备的使用寿命。

高频感应加热炉安全操作规程1. 前言高频感应加热炉是一种现代化的加热设备，广泛应用于大部分加热行业，如机械、仪表、航空、航天、冶金、化工等等。

在使用时，必须严格遵守安全操作规程，以保证人身安全和设备正常运行。

2. 加热炉成分高频感应加热炉主要由以下部分组成：•电源系统•电磁线圈•内部/外部冷却系统•控制系统•升降系统•工作平台•传感器和仪表3. 操作前的注意事项3.1 环境条件要求•加热炉必须在干燥、通风良好、无腐蚀性化学物质的环境下使用。

•温度范围在5℃-40℃之间。

3.2 人员要求•操作加热炉的人员必须经过培训并拥有相关资质证书。

•操作人员必须穿戴工作服、安全鞋，戴好安全帽和手套。

3.3 环境检查检查加热炉的工作场所后，应保持清洁、干燥，消除可燃、易爆或有腐蚀性的物品。

检查设备是否安全、电气设备是否可靠性、是否有防护装置、设备周围是否有障碍物等。

3.4 电源检查检查电源供电端和设备端的接线是否正确，以及电源电压是否稳定。

3.5 温度控制器检查温度控制器是否可正常运转，并确保温度控制器所在的仪表是准确的。

4. 操作规范4.1 启动前的准备•在进行任何操作之前，必须检查并确保所有的安全装置都齐全且处于正常状态。

•操作前应先检查设备状态，发现问题及时解决。

•操作人员必须穿好工作服、戴上安全帽和手套，操作人员必须保持清醒，不得在操作期间喝酒、吃药、或者其他状态不佳的情况下操作设备。

•加热炉需要在正常情况下运行5-10分钟，如果一切正常，才能进行下一步的工作。

4.2 加热操作步骤1.将待加热工件（旋转得到均匀加热更佳）放置在工作平台上，并固定好工件；2.打开电源，电源接通后，应立即调节功率大小，以防峰值电流过大。

拨转电源启动开关后，加热炉便开始加热。

3.根据工件加热情况调整加热功率值，使温度逐步升高，直至加热到所需的位置和温度范围内。

4.当温度达到设定值时，应立即将电源关断，停用加热炉。

5.当待处理的工件处理完后，关闭加热炉的电源，并断开主电源开关。

工作行为规范系列GP100-C3型调频感应加热设备操作规程（标准、完整、实用、可修改）编号：FS-QG-64230 GP100-C3型调频感应加热设备操作规程GP100-C3 Frequency Modulation Induction Heating Equipment OperationRegulations说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。

(一)准备工作及启动步骤:1、操作人员应穿好高压绝缘用具，在接通电源前应检查以下几项:(1)水泵工作正常;(2)设备冷却水畅通;(3)全部机门必须关好;(4)将“高压”旋钮旋至最抵挡，预热开关旋至“断”的位置;(5)淬火机床运转、控制正常可靠。

2、启动步骤:(1)接通电源空气开关，三相电源指示灯亮;(2)将“灯丝预热”转换开关由“中间断开”位置转到“预热1”使闸流管预热15-20分钟(冬天20-30分钟);(3)启动水泵，打开冷却水，调节水压在1.2-2公斤/厘米2之间，此时指示灯(绿色)亮;(4)将转换开关由“热1”向“预热2”位置，使闸流管和振荡管的灯丝，同时加热2分钟(灯丝电压是指示升到15-18伏);(5)按下“二档灯丝”按钮，此时指示灯(绿色)亮(灯丝电压表升到32-34伏)，也可通过自偶调压变压器调节3-5分钟;(6)按下“高压接通”按钮，指示灯(红色)亮，“阳极电压表”指示67千伏左右，稍停1分钟，再将“高压”旋扭慢慢向右旋转，调节至工艺所要求的电压(9-13.5千伏)为止;(7)将工件置入感应器中，按下“加热”按钮，工件即可正常加热，指示灯(白色)亮，调节“偶合调节”和“反馈调节”两个按钮，(手轮)是栅流和阳流的指示比值为1/6-1/9之间，输出效率最高;(8)工件加热到淬火温度后，按下“加热断开”按钮，指示灯(白色)熄灭，取出工件(TX1-0.01型高频淬火机床上，也有“加热通”和加热断“按扭供操作)。

高频感应炉安全操作规程高频感应炉是一种利用高频电磁场加热金属的设备，具有加热速度快、效率高、操作简便等特点。

为了确保操作人员的人身安全和设备的正常运行，特制定本操作规程。

请严格遵守以下规定，确保安全操作。

1. 操作前的准备工作1.1 检查设备确保高频感应炉设备及附件齐全、完好，无损坏。

检查设备各部件是否紧固，电缆线是否完好，高频发生器电源线是否牢靠。

1.2 环境检查操作现场应保持整洁，通风良好。

确保周围没有易燃易爆物品，操作人员应穿戴好防护用品，如：绝缘手套、防护眼镜、耳塞等。

1.3 物料准备将待加热的金属物料放置在合适的工装夹具上，确保物料与感应炉的接触良好。

2. 设备启动与调试2.1 启动设备打开高频发生器的电源，启动设备。

在设备启动过程中，观察设备各部件是否正常运行，如有异常声音、气味或振动，立即停机检查。

2.2 调试设备根据待加热金属的材质、尺寸和加热要求，调整高频感应炉的功率、频率、加热时间等参数。

在调整过程中，应遵循“由低到高”的原则，避免突然大幅度调整导致设备损坏。

3. 操作过程中的安全注意事项3.1 操作人员应时刻关注设备运行状态，如发现异常情况，应立即停机检查，排除故障。

3.2 在加热过程中，严禁触摸正在加热的金属物料和感应炉体，以防烫伤。

3.3 操作人员应避免长时间连续操作，每操作一段时间后，应适当休息，以防疲劳。

3.4 加热过程中，严禁在操作现场吸烟、使用明火，保持现场通风良好。

3.5 操作人员应按照设备规定的生产能力进行操作，不得超负荷运行。

4. 设备停机与维护4.1 停机操作当生产任务完成或需要停机维修时，先降低功率，待金属物料冷却至常温后，再关闭设备电源。

4.2 设备维护定期对设备进行保养和维护，确保设备正常运行。

检查设备部件的磨损情况，如有磨损严重或损坏的部件，应及时更换。

5. 意外情况的处理5.1 若发生设备故障或操作人员受伤等意外情况，应立即停机，并根据实际情况采取相应措施。

高频感应加热设备岗位安全操作规程
1、危险有害因素
灼烫、触电
2、操作步骤
2.1、通水
感应加热设备在大电流、大功率工作时,其功率元件,如整流膜块、IGBT、输出变压器和感应圈等,都会出现一定的温升.这些热量要及时带走,否则,不但会影响工作性能和效率,还会损坏关键元件、贵重元件.因此设备工作前必须确保冷却水全部正常循环，水质清洁。

2.2、送电
在确保水路正常，线圈支架稳固后才可以给设备送电。

2.3、加装工件
在感应圈中放入与感应圈相适当的需要被加热的金属工件2.4、启动
启动前先将加热功率调节旋钮调小,以减轻启动瞬间的冲击电流,有利设备的使用寿命.启动后再缓慢调节到所需的功率上.本设备可以不间断工作,但长时间工作时最好加热功率调节旋钮留有少量余量。

启动步骤:①合上开关,观察输入的电源电压是否正常.②接通面板上的电源开关,观察有无异常.③按压直流供电电键,观察中频或高频指示灯是否亮.④按压中频高频切换电键,选择所
需要的工作频率状态.⑤调小加热功率旋钮.启动
5、暂停加热:直接按压红色停止按钮.自动状态时按压时间三秒以上
6、关机:短时间关机时只需关闭电源开关,长时间关机时需要切断空气开关,并停水
3、应急处置
3.1、触电：应立即切断电源。

3.2、灼伤事故：应立即将伤口处用大量水冲洗或浸泡，从而迅速降温避免温度烧伤。

若起水泡则不宜挑破，应用纱布包扎后送医院治疗。

4、注意事项
4.1、不得违章作业。

4.2、穿防戴好工作服、手套，不得徒手操作。

4.3、有职业禁忌者不得从事本岗位工作。

高频感应加热炉安全操作程序
1客观的
本程序用于指导操作员正确操作和使用设备。

2适用范围
本程序适用于指导高频感应加热炉的操作和安全操作。

3管理内容
3.1操作程序
3.1.1启动机器前，启动增压泵，接通冷却进水，确保水压大于0.8kg/cm2。

3.1.2打开主电源开关，电源指示灯亮，电压表有指示。

3.1.3按“控制电路接通”按钮。

3.1.4“检查－工作”选择工作位置的开关。

3.1.5按“主电路闭合”按钮。

3.1.6按“逆变器启动”按钮。

3.1.7调整电位器，使用中频电压、功率上升。

3.1.8加热至适当温度，按“逆变停止”按钮。

3.1.9如果不再加热，首先切断主电路，后断控制电路，最后断开电源总开关。

3.2安全操作程序
3.2.1检查冷却循环水是否畅通。

3.2.2操作中注意观察各种指示灯是否正常。

3.2.3出现异常应将“检查－工作”开关处于检查位置，及时检查。

3.2.4冷却系统中的积水应及时清除，防止天冷时，水管积水冻裂。

3.2.5严格遵守操作顺序。
