材料力学第2版 课后习题答案 第7章 弯曲变形

第一章 绪论一、是非判断题1.1 材料力学的研究方法与理论力学的研究方法完全相同。

( ) 1.2 内力只作用在杆件截面的形心处。

( ) 1.3 杆件某截面上的内力是该截面上应力的代数和。

( ) 1.4 确定截面内力的截面法，适用于不论等截面或变截面、直杆或曲杆、基本变形或组合变形、横截面或任意截面的普遍情况。

( ) 1.5 根据各向同性假设，可认为材料的弹性常数在各方向都相同。

( ) 1.6 根据均匀性假设，可认为构件的弹性常数在各点处都相同。

( ) 1.7 同一截面上正应力ζ与切应力η必相互垂直。

( ) 1.8 同一截面上各点的正应力ζ必定大小相等，方向相同。

( ) 1.9 同一截面上各点的切应力η必相互平行。

( ) 1.10 应变分为正应变ε和切应变γ。

( ) 1.11 应变为无量纲量。

( ) 1.12 若物体各部分均无变形，则物体内各点的应变均为零。

( ) 1.13 若物体内各点的应变均为零，则物体无位移。

( ) 1.14 平衡状态弹性体的任意部分的内力都与外力保持平衡。

( )1.15 题1.15图所示结构中，AD 杆发生的变形为弯曲与压缩的组合变形。

( )1.16 题1.16图所示结构中，AB 杆将发生弯曲与压缩的组合变形。

( )二、填空题1.1 材料力学主要研究 受力后发生的 ，以及由此产生的 。

1.2 拉伸或压缩的受力特征是 ，变形特征是 。

1.3 剪切的受力特征是 ，变形特征是 。

1.4 扭转的受力特征是 ，变形特征是 。

B题1.15图题1.16图1.5 弯曲的受力特征是 ，变形特征是 。

1.6 组合受力与变形是指 。

1.7 构件的承载能力包括 ， 和 三个方面。

1.8 所谓 ，是指材料或构件抵抗破坏的能力。

所谓 ，是指构件抵抗变形的能力。

所谓 ，是指材料或构件保持其原有平衡形式的能力。

1.9 根据固体材料的性能作如下三个基本假设 ， ， 。

eBook工程力学（静力学与材料力学）习题详细解答（教师用书）(第7章)范钦珊唐静静2006-12-18第7章弯曲强度7－1 直径为d的圆截面梁，两端在对称面内承受力偶矩为M的力偶作用，如图所示。

若已知变形后中性层的曲率半径为ρ；材料的弹性模量为E。

根据d、ρ、E可以求得梁所承受的力偶矩M。

现在有4种答案，请判断哪一种是正确的。

习题7－1图(A) M＝Eπd 64ρ64ρ (B) M＝Eπd4Eπd3(C) M＝32ρ32ρ (D) M＝Eπd34 正确答案是。

7－2 关于平面弯曲正应力公式的应用条件，有以下4种答案，请判断哪一种是正确的。

(A) 细长梁、弹性范围内加载；(B) 弹性范围内加载、载荷加在对称面或主轴平面内；(C) 细长梁、弹性范围内加载、载荷加在对称面或主轴平面内；(D) 细长梁、载荷加在对称面或主轴平面内。

正确答案是 C _。

7－3 长度相同、承受同样的均布载荷q作用的梁，有图中所示的4种支承方式，如果从梁的强度考虑，请判断哪一种支承方式最合理。

l 5习题7－3图正确答案是7－4 悬臂梁受力及截面尺寸如图所示。

图中的尺寸单位为mm。

求：梁的1－1截面上A、 2B两点的正应力。

习题7－4图解：1. 计算梁的1－1截面上的弯矩：M=−⎜1×10N×1m+600N/m×1m×2. 确定梁的1－1截面上A、B两点的正应力：A点：⎛⎝31m⎞=−1300N⋅m 2⎟⎠⎛150×10−3m⎞−20×10−3m⎟1300N⋅m×⎜2My⎝⎠×106Pa=2.54MPa(拉应力)σA=z=3Iz100×10-3m×150×10-3m()12B点：⎛0.150m⎞1300N⋅m×⎜−0.04m⎟My⎝2⎠=1.62×106Pa=1.62MPa(压应力)σB=z=3Iz0.1m×0.15m127－5 简支梁如图所示。

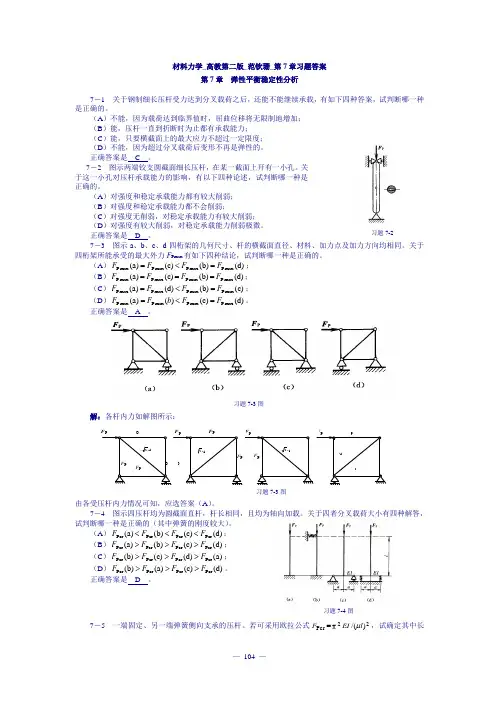

习题7-4图 材料力学_高教第二版_范钦珊_第7章习题答案第7章 弹性平衡稳定性分析7－1 关于钢制细长压杆受力达到分叉载荷之后，还能不能继续承载，有如下四种答案，试判断哪一种是正确的。

（A ）不能，因为载荷达到临界值时，屈曲位移将无限制地增加； （B ）能，压杆一直到折断时为止都有承载能力；（C ）能，只要横截面上的最大应力不超过一定限度； （D ）不能，因为超过分叉载荷后变形不再是弹性的。

正确答案是 C 。

7－2 图示两端铰支圆截面细长压杆，在某一截面上开有一小孔。

关于这一小孔对压杆承载能力的影响，有以下四种论述，试判断哪一种是正确的。

（A ）对强度和稳定承载能力都有较大削弱； （B ）对强度和稳定承载能力都不会削弱；（C ）对强度无削弱，对稳定承载能力有较大削弱；（D ）对强度有较大削弱，对稳定承载能力削弱极微。

正确答案是 D 。

7－3 图示a 、b 、c 、d 四桁架的几何尺寸、杆的横截面直径、材料、加力点及加力方向均相同。

关于四桁架所能承受的最大外力F Pmax 有如下四种结论，试判断哪一种是正确的。

（A ）)d ()b ()c ()a (max P max P max P max P F F F F =<=； （B ）)d ()b ()c ()a (max P max P max P max P F F F F ===； （C ）)c ()b ()d ()a (max P max P max P max P F F F F =<=；（D ）)d ()c ()()a (max P max P max P max P F F b F F =<=。

正确答案是 A 。

正确答案是 D 。

7－5 一端固定、另一端弹簧侧向支承的压杆。

若可采用欧拉公式22Pcr )/(πl EI F μ=，试确定其中长度系数的取值范围为（A ）0.2>μ；（B ）0.27.0<<μ；（C ）5.0<μ；（D ）7.05.0<<μ。

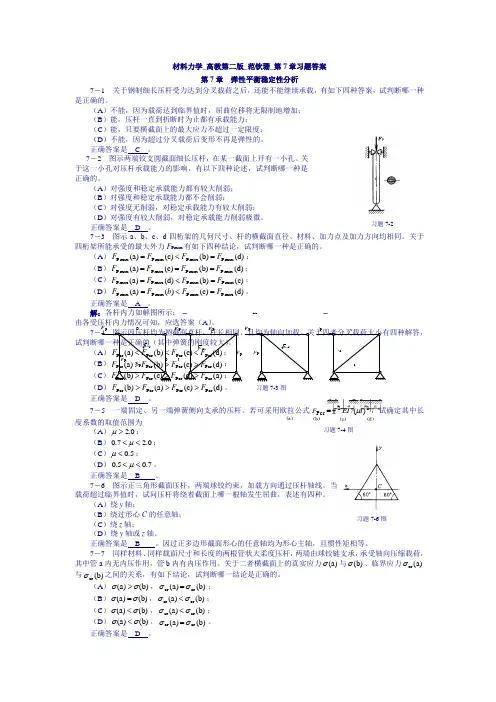

习题7-3图习题7-4图材料力学_高教第二版_范钦珊_第7章习题答案第7章 弹性平衡稳定性分析7－1 关于钢制细长压杆受力达到分叉载荷之后，还能不能继续承载，有如下四种答案，试判断哪一种是正确的。

（A ）不能，因为载荷达到临界值时，屈曲位移将无限制地增加； （B ）能，压杆一直到折断时为止都有承载能力；（C ）能，只要横截面上的最大应力不超过一定限度； （D ）不能，因为超过分叉载荷后变形不再是弹性的。

正确答案是 C 。

7－2 图示两端铰支圆截面细长压杆，在某一截面上开有一小孔。

关于这一小孔对压杆承载能力的影响，有以下四种论述，试判断哪一种是正确的。

（A ）对强度和稳定承载能力都有较大削弱； （B ）对强度和稳定承载能力都不会削弱；（C ）对强度无削弱，对稳定承载能力有较大削弱；（D ）对强度有较大削弱，对稳定承载能力削弱极微。

正确答案是 D 。

7－3 图示a 、b 、c 、d 四桁架的几何尺寸、杆的横截面直径、材料、加力点及加力方向均相同。

关于四桁架所能承受的最大外力F Pmax 有如下四种结论，试判断哪一种是正确的。

（A ）)d ()b ()c ()a (max P max P max P max P F F F F =<=； （B ）)d ()b ()c ()a (max P max P max P max P F F F F ===； （C ）)c ()b ()d ()a (max P max P max P max P F F F F =<=；（D ）)d ()c ()()a (max P max P max P max P F F b F F =<=。

正确答案是 A 。

7－4 图示四压杆均为圆截面直杆，杆长相同，且均为轴向加载。

关于四者分叉载荷大小有四种解答，试判断哪一种是正确的（其中弹簧的刚度较大）。

（A ）)d ()c ()b ()a (Pcr Pcr Pcr Pcr F F F F <<<；（B ）)d ()c ()b ()a (Pcr Pcr Pcr Pcr F F F F >>>； （C ）)a ()d ()c ()b (Pcr Pcr Pcr Pcr F F F F >>>； （D ）)d ()c ()a ()b (Pcr Pcr Pcr Pcr F F F F >>>。

《工程材料力学性能》（第二版）课后答案第一章材料单向静拉伸载荷下的力学性能一、解释下列名词滞弹性：在外加载荷作用下，应变落后于应力现象。

静力韧度：材料在静拉伸时单位体积材科从变形到断裂所消耗的功。

弹性极限：试样加载后再卸裁，以不出现残留的永久变形为标准，材料能够完全弹性恢复的最高应力。

比例极限：应力—应变曲线上符合线性关系的最高应力。

包申格效应：指原先经过少量塑性变形，卸载后同向加载，弹性极限(ζP)或屈服强度(ζS)增加；反向加载时弹性极限(ζP)或屈服强度(ζS)降低的现象。

解理断裂：沿一定的晶体学平面产生的快速穿晶断裂。

晶体学平面－－解理面，一般是低指数，表面能低的晶面。

解理面：在解理断裂中具有低指数，表面能低的晶体学平面。

韧脆转变：材料力学性能从韧性状态转变到脆性状态的现象（冲击吸收功明显下降，断裂机理由微孔聚集型转变微穿晶断裂，断口特征由纤维状转变为结晶状）。

静力韧度：材料在静拉伸时单位体积材料从变形到断裂所消耗的功叫做静力韧度。

是一个强度与塑性的综合指标，是表示静载下材料强度与塑性的最佳配合。

二、金属的弹性模量主要取决于什么?为什么说它是一个对结构不敏感的力学姓能?答案：金属的弹性模量主要取决于金属键的本性和原子间的结合力，而材料的成分和组织对它的影响不大，所以说它是一个对组织不敏感的性能指标，这是弹性模量在性能上的主要特点。

改变材料的成分和组织会对材料的强度(如屈服强度、抗拉强度)有显著影响，但对材料的刚度影响不大。

三、什么是包辛格效应，如何解释，它有什么实际意义?答案：包辛格效应就是指原先经过变形，然后在反向加载时弹性极限或屈服强度降低的现象。

特别是弹性极限在反向加载时几乎下降到零，这说明在反向加载时塑性变形立即开始了。

包辛格效应可以用位错理论解释。

第一，在原先加载变形时，位错源在滑移面上产生的位错遇到障碍，塞积后便产生了背应力，这背应力反作用于位错源，当背应力(取决于塞积时产生的应力集中)足够大时，可使位错源停止开动。

弯曲变形基本概念题一、选择题1.梁的受力情况如图所示，该梁变形后的挠曲线如图（）所示(图中挠曲线的虚线部分表示直线，实线部分表示曲线)。

2. 如图所示悬臂梁，若分别采用两种坐标系，则由积分法求得的挠度和转角的正负号为（）。

题2图题1图A．两组结果的正负号完全一致B．两组结果的正负号完全相反C．挠度的正负号相反，转角正负号一致D．挠度正负号一致，转角的正负号相反3.已知挠曲线方程y = q0x(l3 - 3lx2 +2 x3)∕(48EI)，如图所示，则两端点的约束可能为下列约束中的（）。

题3图4. 等截面梁如图所示，若用积分法求解梁的转角、挠度，则以下结论中（）是错误的。

A．该梁应分为AB、BC两段进行积分B．挠度积分表达式中，会出现4个积分常数-26-题4图 题5图 C ．积分常数由边界条件和连续条件来确定D ．边界条件和连续条件表达式为x = 0，y = 0；x = l ，0==右左y y ，0='y 5. 用积分法计算图所示梁的位移，边界条件和连续条件为( )A ．x = 0，y = 0；x = a + l ，y = 0；x = a ，右左y y =，右左y y '=' B ．x = 0，y = 0；x = a + l ，0='y ；x = a ，右左y y =，右左y y '=' C ．x = 0，y = 0；x = a + l ，y = 0，0='y ；x = a ，右左y y =D ．x = 0，y = 0；x = a + l ，y = 0，0='y ；x = a ，右左y y '=' 6. 材料相同的悬臂梁I 、Ⅱ，所受荷载及截面尺寸如图所示。

关于它们的最大挠度有如下结论，正确的是（ ）。

A ． I 梁最大挠度是Ⅱ梁的41倍 B ．I 梁最大挠度是Ⅱ梁的21倍 C ． I 梁最大挠度与Ⅱ梁的相等 D ．I 梁最大挠度是Ⅱ梁的2倍题6图 题7图 7. 如图所示等截面梁，用叠加法求得外伸端C 截面的挠度为（ ）。

第七章 弯曲变形第七章答案7-1 用积分法求位移时，下列各等直梁应分几段？写出各梁中AB 段的挠曲线近似微分方程。

写出确定积分常数的位移边界条件和变形连续条件。

解：应该分为3段 取CD 为研究对象得：ql F F D C 41==取整体为研究对象得：ql F A 83=，ql F A 87= )223( )2(21)2(41)23(l )23(41)(0 21833233322212111l x l x l q x l ql w EI l x x l ql w EI l x qx qlx w EI ≤≤---=''≤≤--=''≤≤-=''0|||||0|0||23233232233232210133232211='='============l x lx lx lx lx l x l x x w w w w w w w w解：应该分为2段F F F C A ==,0)2( )2()(0 22211l x l x l F w EI l x Fl w EI ≤≤-=''≤≤=''1x x AF DF BF DF(b)AF 1xkFw w w w w w l x l x l x l x l x x -='='========22212101232321|||||0| 7.2 用积分法求图示梁跨度中点的挠度c w 和端截面转角A θ及B θ。

（EI ql w C 76854=，EI ql A 38473=θ，EI ql B 12833-=θ）解：ql F A 81=；ql F B 83=1113111211111 481 161)2(0 81D x C qlx EIw C qlx w EI l x qlx w EI ++=+='≤≤='' 2224232223222222222 )2(241 481 )2(61 161)2( )2(21 81D x C l x q qlx EIw C l x q qlx w EI l x l l x q qlx w EI ++--=+--='≤≤--='' 边界条件：0|011==x w ⇒ 01=D 0|22==l x w ⇒0 162414812244=++⋅-D l C ql ql 222132||l x l x w w ===⇒2211)2( )2(D l C D l C +=+ 222132||l x l x w w =='='⇒021==C C则：021==D D ，4213847ql C C -== 32111133113847 161)2(0 3847 481qlqlx w EI l x x ql qlx EIw -='≤≤-=3847)2(61 161)2( 3847)2(241 48133222222342322ql l x q qlx w EI l x l x ql l x q qlx EIw ---='≤≤---= AF BF1xEI ql w x A 3847|3011-='==θ EI ql w l x B 1283|322='==θ EIql l ql l ql EI w w C 3845)]2(3847 )2(481[13331-=-==7.3 用叠加法求下列各梁的指定位移。
