三筒烘干机工作原理
三筒烘干机是一种常见的家用电器，用于将湿衣物通过电热加热使其迅速干燥。
其工作原理可以简述如下：
1. 加热元件：在烘干机内部，通常有一个电热加热元件。
当烘干机启动时，电流通过加热元件，产生大量的热量。
2. 空气循环：烘干机的中部有一个空气循环系统。
当加热元件发生加热时，空气被吸入并通过加热元件加热后，形成高温的干燥空气。
3. 风叶：烘干机内部有一个风叶，它通过电机的带动以高速旋转。
当风叶旋转时，它会将热空气推到滚筒内侧。
4. 滚筒：烘干机的内部有一个大型滚筒，在滚筒内放置要烘干的衣物。
当滚筒旋转时，衣物与热空气接触，从而使湿气在较高的温度下蒸发。
5. 排湿：滚筒上部通常有一个排湿口，用于排放湿气。
湿气从滚筒中逃逸，并借助排湿口排出烘干机。
6. 控制系统：烘干机通常有一个控制系统，用于设置烘干时间和温度。
用户可以根据需要选择不同的烘干模式。
总的来说，三筒烘干机通过加热元件产生热气，利用风叶将热空气推到滚筒内侧，以高温使湿气蒸发，最终通过排湿口排出机外，从而实现衣物的快速干燥。

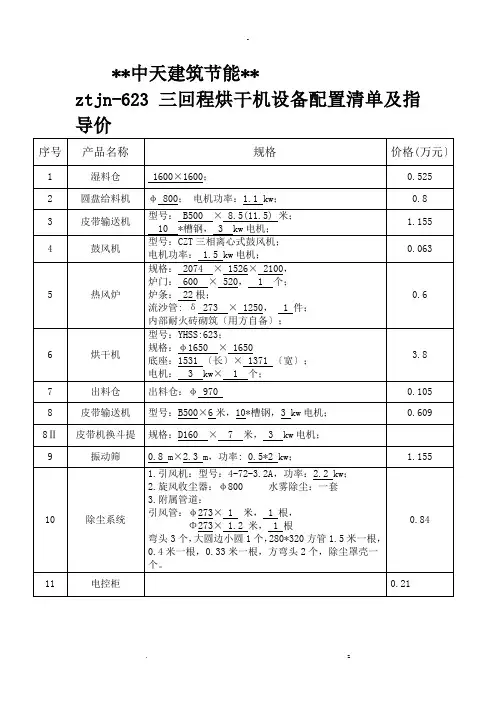

**中天建筑节能**ztjn-623三回程烘干机设备配置清单及指导价为普通碳钢，如有变动可根据用户要求特殊制造。
2.此价格不含电器以外的电缆线、电器〔如：开关、闸刀等〕。
3.所有电机均为铜线，质保期壹年。
4.本报价为含税价，不含运费。
本三回程滚筒烘干砂生产线属**中天建筑节能**于2010年12月30日获得国家专利，专利号ZL5。
9，**中天建筑节能**公司简介本公司主要生产供给：1设备类，泡沫板设备，干混砂浆设备，钢丝网架泡沫板设备，装配式建筑设备，保温与构造一体化设备，轻质隔墙设备，废泡沫造粒设备，废秸秆再利用做建材设备，防火聚苯板渗透设备，保温材料设备，岩棉板设备，泡沫线条切割机，抹灰机，塑料系列设备，节能减排环保设备，便携式水切割设备。
2产品类，保温材料系列，保温与构造一体化板材，装配式建筑产品系列，防火门，防火窗，防火玻璃，超薄防弹玻璃，防台风玻璃窗，轻质隔墙板，装配式装修板，除霾新风系统，消防强排风管道，排水板等建筑类产品。
3效劳类，危爆产品的冷切割撤除，保温材料生产技术，装配式建筑技术效劳，承接设备类，建筑类，化工类，工业类疑难杂症。
4施工类，外墙保温施工，涂料施工，防火门通风管道施工，轻质隔墙施工，不锈钢铁艺施工，装配式建筑施工。
**中天建筑节能**是一家集生产销售、技术推广、工程施工、产品研发为一体的综合性节能减排效劳企业, 致力于新型墙体材料和新型水刀的研发与推广。
自2007年成立以来把建筑保温节能泡沫板及砂浆系列设备和水切割设备作为主营业务，主产A级防火保温板设备，A级防火改性聚苯板渗透设备，泡沫聚苯板设备，挤塑板设备，装配式建筑设备，钢构造装配式房屋设备，碳质木质素气凝胶保温板设备，石墨聚苯板设备，钢丝网片织网机，钢丝网架织网焊接插丝机，保温板双面抹灰机，EPS保温空腔模块设备，免拆外膜板保温构造一体化生产线，砌筑砂浆生产线，灌浆料生产线；自流平砂浆设备，建筑保温与构造一体化设备，阻燃B1B2级泡沫板生产线、防火A级干混砂浆生产线、防火A 级复合砂浆保温板生产线，泡沫保温装饰一体化系列配套设备，建筑垃圾处理设备，工地高压喷水防尘设备，家庭防雾霾治理系统，中小学幼儿园学校教室防雾霾治理系统，市政防雾霾雾炮，防火A级钢丝网架聚苯板免外模板构造一体化设备， EPS线条切割机，便携式水刀，灭火器，小型轻巧式水切割机，高压水清洗机，干混砂浆电脑包装机、废泡沫聚苯颗粒造粒机、防火B1B2级钢丝网架聚苯板点焊机、折弯机、钢丝网织网机、水洗砂机、三回程烘干砂机、泡沫切缝机、砂浆装车机、断丝机、电动吊篮等建筑节能材料生产专用设备和水射流设备。
三回程滚筒烘干机工作原理滚筒烘干机是一种常见的家用电器，用于将湿衣物中的水分蒸发和脱去，从而达到快速干燥的目的。
其工作原理主要分为三个步骤，分别是热风循环、湿衣物蒸发和热量传递。
首先，热风循环是滚筒烘干机的核心工作原理之一、滚筒烘干机通过电机带动滚筒旋转，这样可以将湿衣物均匀地散开，以利于热风的循环。
同时，热风由电热元件或燃气热风机产生，通过热排风管进入滚筒内部。
滚筒内部设有多个孔洞，热风通过这些孔洞进入滚筒，并经过布置在滚筒内部的加热器加热，以提供满足衣物快速干燥的温度。
其次，湿衣物蒸发是滚筒烘干机的关键工作原理之一、湿衣物在滚筒内部受热风的作用下，温度升高，水分开始蒸发。
蒸发的水分与空气一起形成湿气，通过滚筒内部的通风系统排出机外。
这个过程需要滚筒内部的湿度传感器自动监测衣物的湿度，并根据设定的干燥程度来控制烘干时间。
最后，热量传递是滚筒烘干机的工作原理之一、热风通过滚筒内部循环，与湿衣物接触，传递热量。
热量的传递使得湿衣物中的水分被加热并转化为蒸汽，从而实现脱湿的效果。
同时，滚筒内部设有翻板，翻转湿衣物，以保证各个部分均能得到充分的热量传递，从而加快干燥速度。
下面是滚筒烘干机工作原理的简单流程：1.打开滚筒烘干机的电源开关，然后选择合适的烘干程序和干燥时间。
2.启动电机，使滚筒开始旋转。
热风系统也将启动，产生热风。
3.热风通过热排风管进入滚筒内部，并被加热器加热，提供足够的热量。
4.湿衣物被放入滚筒中，滚筒的旋转使得衣物均匀散开。
5.热风通过滚筒孔洞进入滚筒内部，并与湿衣物接触。
湿衣物中的水分开始蒸发。
6.湿气通过滚筒内部的通风系统被排出机外，同时滚筒内的湿度传感器自动监测衣物的湿度。
7.一旦达到设定的干燥程度，烘干机将自动停止加热和旋转。
衣物可以取出并使用。
总结起来，滚筒烘干机的工作原理主要包括热风循环、湿衣物蒸发和热量传递。
它利用热风的作用，通过加热和旋转滚筒，在快速干燥衣物的同时，将湿气排出机外。
三回程烘干机会去除多少水分
铭正三回程沙子烘干设备是三回程结构的，也就是说它是内、中、外三个筒镶嵌的结构形式，内部都布满了扬料板和导料板。
物料也是通过扬料板和导料板的反复扬起和抛下来达到与热量的充分接触的。
传热介质是烟道气，就是通过和热气的反复接触来达到烘干效果的。
根据100公斤水汽化需要吸收6万大卡热量来计算，不论含水量多大的物料只要吸收够足够的热量都能够达到含水量0.5-1%的
标准。
根据客户的物料的含水量来计算成本的话，不如建议用户对自己的物料先进行：1.压滤控水；2.堆放控水；3.晾晒控水；4.覆盖（减少雨淋），这些都是行之有效的办法。

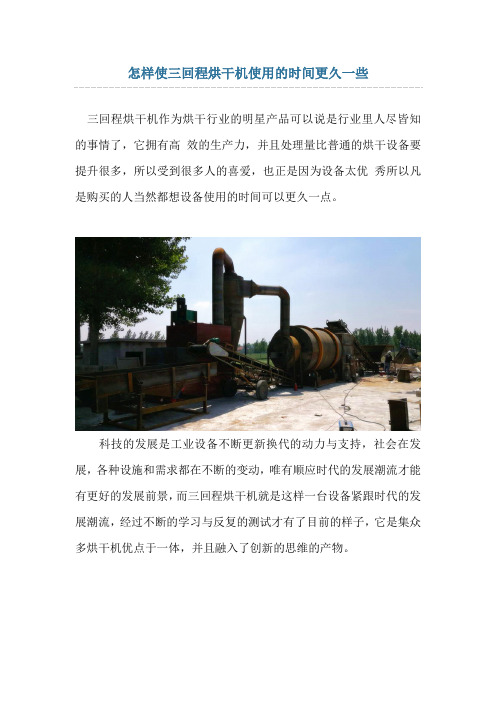

怎样使三回程烘干机使用的时间更久一些
三回程烘干机作为烘干行业的明星产品可以说是行业里人尽皆知的事情了，它拥有高效的生产力，并且处理量比普通的烘干设备要提升很多，所以受到很多人的喜爱，也正是因为设备太优秀所以凡是购买的人当然都想设备使用的时间可以更久一点。
科技的发展是工业设备不断更新换代的动力与支持，社会在发展，各种设施和需求都在不断的变动，唯有顺应时代的发展潮流才能有更好的发展前景，而三回程烘干机就是这样一台设备紧跟时代的发展潮流，经过不断的学习与反复的测试才有了目前的样子，它是集众多烘干机优点于一体，并且融入了创新的思维的产物。
一般来说每台设备根据投入的成本和技术的应用使用的时间是不等的，当也不是说完全根据这个划分，这就好比一台豪车但是天天飙车不加爱惜早早的就会报废是一样的道理，而那些品质不是那么好的，可能被细心对待反而可以使用比较长的时间，所以设备的的使用时间都是相对而言的，任何设备不管品质如何，为生产做了贡献都应该被善待。
当然除了设备的性能对三回程烘干机的使用时间有影响外，还有很多别的因素也会对烘干机的使用时间有影响的，比如生产过程中员工的操作的方法，员工对烘干机的熟悉的程度，以及日常对三回层烘干机的养护程度等，这些都是为了使烘干机使用时间更久需要注意的
地方，特别是员工对烘干机的操作方法，一定要重视，因为错误的操
作不仅会影响设备的正常工作，而且存在安全隐患，时间久了还会加大对设备的磨损，三回程烘干机的性能也就会随之下降，就会提前报废。
三回程滚筒烘干机工作原理三回程滚筒烘干机是一种常见的烘干设备，采用了三回程的工作原理，能够高效地完成烘干任务。
本文将详细介绍三回程滚筒烘干机的工作原理。
一、三回程滚筒烘干机的结构三回程滚筒烘干机主要由滚筒、燃烧器、排风系统、进料系统、排料系统、传动系统和控制系统等组成。
滚筒是烘干机的核心部件，它通常采用不锈钢材料制成，并具有一定的倾角。
滚筒内部设置有一系列鳞状板，可以增加物料与滚筒的接触面积，从而提高烘干效果。
燃烧器负责提供热能，常见的燃料有天然气、煤气和柴油等。
排风系统用于排出热湿空气，保持烘干机内部的适宜工作环境。
进料系统负责将湿物料送入滚筒，排料系统则将烘干后的物料从滚筒中排出。
传动系统则通过电机和齿轮等装置，带动滚筒旋转。
控制系统是烘干机的大脑，可以对烘干机的温度、湿度、转速等进行监控和调节，确保烘干过程的稳定性和安全性。
二、三回程滚筒烘干机的工作原理三回程滚筒烘干机的工作原理可以简单描述为：物料进料-热能传递-湿气排出-热能回收。
1. 物料进料湿物料通过进料系统进入滚筒，进入烘干机的工作区域。
滚筒的倾角使物料顺着滚筒内壁向前滚动，同时也与热空气充分接触。
2. 热能传递燃烧器产生的热能通过燃烧室传入滚筒，使滚筒内的温度升高。
湿物料在高温的环境中，与滚筒内壁的鳞状板不断接触，热能传递到物料中，将物料中的水分蒸发。
3. 湿气排出湿气通过排风系统排出烘干机，保持烘干机内部的湿度适宜。
排风系统通常包括排风管道和风机等设备，将湿气排出到室外。
4. 热能回收排出的湿气中含有一定的热能，热能回收系统可以将湿气中的热能回收利用，提高能源利用效率。
常见的热能回收方式包括热交换器和热泵等。
三、三回程滚筒烘干机的优势相比于其他烘干设备，三回程滚筒烘干机具有以下优势：1. 高效节能：三回程工作原理使得热能得到充分利用，热能回收系统进一步提高了能源利用效率，节约了能源消耗。
2. 烘干效果好：滚筒内部设置有鳞状板，增大了物料与滚筒的接触面积，加快了热能传递速度，提高了烘干效果。
三筒烘干机工艺流程
三筒烘干机工艺流程包括以下几个步骤：
1. 原料进料：将待干燥的原料通过进料口投入烘干机中。
通常采用输送带等设备将原料均匀地送入烘干筒。
2. 热风输入：烘干机通过燃烧器或者电加热器产生热风，通过风管系统将热风导入烘干筒。
3. 烘干筒内热风循环：热风在烘干筒内产生强大的对流，将热量均匀地传递给原料表面，使其蒸发。
4. 蒸发水分：原料在高温下受到热风的作用，水分逐渐蒸发，原料逐渐干燥。
5. 湿气排出：蒸发的水分以湿气的形式通过烘干机的排气系统排出。
6. 干燥完成：当原料达到预定的干燥程度时，烘干机自动停止加热，并将干燥的原料送出烘干筒。
7. 冷却下料：为了防止原料过热，烘干机往往会自动进行冷却，降低原料的温度，并通过排料器将干燥的原料顺利送出。
以上为一般的三筒烘干机工艺流程，具体情况会根据不同的设备和原料的特性而有所不同。
三回程滚筒烘干机工作原理三回程滚筒烘干机是一种常见的家用电器，它通过特定的工作原理将湿衣物烘干。
本文将详细介绍三回程滚筒烘干机的工作原理。
一、烘干机的结构三回程滚筒烘干机主要由外壳、滚筒、加热器、电机、风机、控制系统等组成。
其中，滚筒是烘干机的核心部件，通过滚动将湿衣物进行烘干。
二、烘干机的工作原理1. 加热器加热三回程滚筒烘干机的加热器通常采用电阻丝或燃气火炉，通过加热器将空气加热到一定温度。
热空气会通过风机被吸入滚筒。
2. 湿衣物与热空气接触当滚筒开始旋转时，湿衣物被放入滚筒内部。
此时，滚筒内的热空气会与湿衣物接触，将衣物表面的水分蒸发。
3. 蒸发的水分被排出蒸发的水分会随着热空气一起排出烘干机，通常通过排气管道排出室外。
排出的水分可以通过收集器收集，以便进一步处理。
4. 冷凝器的作用在烘干的过程中，热空气中含有大量的水蒸气。
为了防止热空气中的水蒸气进入室内，烘干机通常还配备了冷凝器。
冷凝器的作用是将热空气中的水蒸气冷却成液体，然后排出烘干机。
5. 再次加热的循环经过冷凝器处理后，热空气会再次被加热器加热，并循环进入滚筒，与湿衣物再次接触，继续蒸发湿气。
三、三回程的作用三回程滚筒烘干机之所以称为三回程，是因为它的热空气循环路径通常分为三个回程。
分别是：热空气从加热器进入滚筒，然后通过冷凝器冷却后再次进入滚筒，最后再经过加热器加热再次进入滚筒。
这样的三回程循环可以更有效地利用热能，提高烘干效率。
同时，由于热空气经过冷凝器冷却后再次进入滚筒，可以减少对室内温度的影响，提高使用的舒适度。
四、控制系统的作用烘干机的控制系统起到了关键作用。
通过控制系统，用户可以设置烘干时间、温度等参数，以满足不同衣物的烘干需求。
控制系统还可以监测烘干过程中的温度、湿度等参数，确保烘干的效果和安全。
控制系统通常还包括安全保护功能，如过热保护、电流保护等，以防止烘干机在使用过程中发生故障或安全事故。
五、总结三回程滚筒烘干机通过加热器加热空气，将热空气与湿衣物接触，使衣物表面的水分蒸发，并将蒸发的水分排出烘干机。
三回程烘干机是一种常用于工业和农业领域的烘干设备，其原理是通过循环利用热能和湿空气，以高效地将湿物料或湿原料进行脱水和干燥。
三回程烘干机的原理包括以下几个步骤：
第一回程：加热与蒸发
湿的物料或原料进入烘干机，热风从热源（通常是燃气或蒸汽）产生，加热热风后进入烘干机的筒体。
热风与湿物料接触，热量传递到湿物料上，使水分开始蒸发，将湿气转化为湿空气。
第二回程：回收与再加热
湿空气通过烘干机的出口被排出，但其中仍然含有大量的热能。
在第二回程中，烘干机通常会设立一个排气热交换器，将湿空气中的热能回收，用于再加热新鲜的热风。
第三回程：干燥与脱水
经过回收再加热后的热风再次进入烘干机，继续与湿物料接触。
在第三回程中，湿物料中的剩余水分进一步蒸发，使得物料逐渐干燥和脱水。
同时，湿空气中的水分随着蒸发重新变成湿气，并在烘干机中循环，从而实现了热能和湿空气的循环利用。
通过这样的三回程循环过程，三回程烘干机能够高效地进行大量湿物料或湿原料的干燥处理，减少能源浪费，提高烘干效率。
这使得它成为众多工业和农业领域中不可或缺的重要设备。

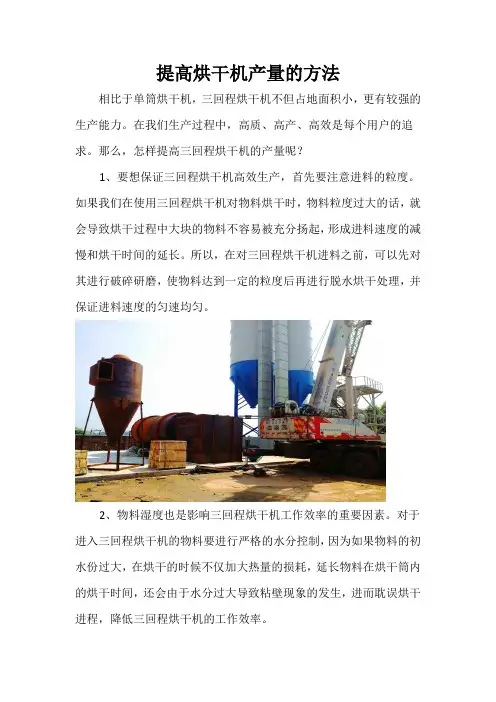

提高烘干机产量的方法
相比于单筒烘干机，三回程烘干机不但占地面积小，更有较强的生产能力。
在我们生产过程中，高质、高产、高效是每个用户的追求。
那么，怎样提高三回程烘干机的产量呢？
1、要想保证三回程烘干机高效生产，首先要注意进料的粒度。
如果我们在使用三回程烘干机对物料烘干时，物料粒度过大的话，就会导致烘干过程中大块的物料不容易被充分扬起，形成进料速度的减慢和烘干时间的延长。
所以，在对三回程烘干机进料之前，可以先对其进行破碎研磨，使物料达到一定的粒度后再进行脱水烘干处理，并保证进料速度的匀速均匀。
2、物料湿度也是影响三回程烘干机工作效率的重要因素。
对于进入三回程烘干机的物料要进行严格的水分控制，因为如果物料的初水份过大，在烘干的时候不仅加大热量的损耗，延长物料在烘干筒内的烘干时间，还会由于水分过大导致粘壁现象的发生，进而耽误烘干进程，降低三回程烘干机的工作效率。
3、扬料板是三回程烘干机内部增加物料与热气流接触面积的重要装置，在我们使用三回程烘干机的时候，要注意扬料板类型的选择。
同时注意扬料过程不能过于频繁，否则细度较小的物料很容易随风流失。
并且压注意控制好杨料装置的工作频率，以更好地控制物料的烘干速度，提升三回程烘干机的烘干效率和质量。
4、适当提高三回程烘干机内部的烟气温度和对流速度，能够很好的加快物料的烘干速度，这在一定程度上提升了三回程烘干机的工作效率，从而提升烘干产品，带来更大的经济效益。
三回程烘干机即高效组合式三筒烘干机，由三个同心，但直径不同的圆筒嵌套在一起，
物料的流动是靠筒内扬料板随筒体转动拨动前进的，这种特殊的结构形式决定其产量的大小，所以这种新型烘干机也叫三回程烘干机。
三回程烘干机一般适宜烘干的物料为：河沙，沙子，黄沙，江沙、海沙、石英砂、石榴砂、铸造沙等粘度不大，流动性好的颗粒物料。
荥阳市铭正机械设备有限公司，是一家专业生产和销售沙子烘干机的股份制企业。
我厂
主要生产设备有：、河沙烘干机、三回程烘干机、保温砂浆烘干机、石英砂烘干机、黄沙烘
干机等烘干设备。
1、时产3--30吨的各类烘沙设备，该设备可烘干：沙子、河沙、黄砂、细沙、面沙、石
英砂、石榴砂、建筑沙、铸造砂、等等。
干粉砂浆是指经干燥筛分处理的骨料（如石英砂）、无机胶凝材料（如水泥）和添加剂（如
聚合物）等按一定比例进行物理混合而成的一种颗粒状或粉状，以袋装或散装的形式运至工地，加水拌和后即可直接使用的物料。
干粉砂浆有以下优势：（1）品质稳定可靠，可以满
足不同的功能和性能需求，提高工程质量。
（2）功效提高，有利于自动化施工机具的应用，改变传统建筑施工的落后方式。
（3）对新型墙体材料有较强的适应性，有利于推广应用新
型墙材。
（4）使用方便，便于管理。
干粉砂浆烘干机的工作原理：主要是以高效、快速混
合物料、在搅拌轴的螺旋带运动下，使内外螺旋带在较大范围内翻动物料，内螺旋带将物料
向两侧运动，外螺旋带将物料由两侧向内运动。
一、概述在湿物料烘干设备系列产品中，三回程滚筒烘干机是我公司根据市场需要在单筒回转式烘干机基础上改进的高效节能产品。
经多家企业、多个行业的应用，取得了良好的效果。
组合式三回程滚筒烘干机改进了原单筒烘干机内部结构，增加入机前湿料的预烘干和延长湿料在机内烘干时间，再加上密封、保温以及合理的配套措施，使烘干机生产能力及热效率与原单筒式烘干机相比，提高50-80%，单位容积蒸发强度可达120-180kg/m3，标准煤耗仅为8-10kg/t。
其技术先进、运行参数合理，操作简单可行。
可广泛应用于各个行业的矿渣、粘土、煤、铁粉、矿粉及其它混合材，建筑、化工以及铸造等行业原材料的烘干。
二、结构与工作原理1、结构1-筒体装置 2-传动装置 3-整体支架 4-托轮装置5-密封装置 6-出料罩 7-挡轮装置 8-滚圈三回程滚筒烘干机是通过对传统的单筒烘干机改为套叠在一起的三回程滚筒烘干机，以缩短烘干机机体的外形尺寸。
该机工作时，物料和热气流依次进入由内至外，在机体Z形往复折流后，充分利用热能烘干物料后再卸出。
烘干机筒体部分由三个同轴水平放置的内、中、外筒套叠组成，这就使筒体的截面得到充分的利用。
其筒体外形总长度约为与之相当的单筒的30-35%。
从而大幅度地减少占地面积和厂房建筑面积。
该机的支承装置，是由托轮支承滚圈，由电机直接带动托轮。
通过托轮与滚圈摩擦，使筒体转动。
该机总体结构紧凑、合理、简单，为便于磨损件的检修更换，在中间设计成轴向剖分式，用螺栓固定连接。
2、工作原理该机工作时，热气流在引风机抽吸下，进烘干机内筒，湿料进入内筒的内壁先预烘干。
随着筒体旋转在内筒与热气流会合，被扬料板扬起与热气流进行充分的热交换，同时向前移动。
同理，物料依次进入中、外筒后，物料被扬料板扬起，并均匀地撒在中、内筒外壁上，随着筒体慢速回转，物料在环形空间能经历较长的滞留时间，最后沿着外筒内壁和中筒外壁上的导向卸料板流向出口端，通过卸料阀卸出，废气由卸料罩上部排气管道进入除尘器。
三回程沙子烘干机各筒内能到到的温度
在沙子的干燥作业中，整个烘干过程是物料和高温气流的充分热交换实现的。
铭正三筒沙子烘干机的设计理念为：在内筒初期加热，即预热阶段，高温干燥；在中筒是恒温热交换过程；在外筒是低温排料阶段。
一般来说，在沙子烘干机内筒加热阶段，应将温度控制在600-800摄氏度之间。
这个时候，注意沙子烘干机的温度不可过高。
中筒温度大概500度左右，外筒大概在200度左右。
在高温烘干的过程中，我们要随时注意沙子物料干燥过程中颜色的变化，防止因受热过高或者其
他因素，影响成品质量。
当沙子物料被干燥到合格要求时，出料温度大概在70-80度左右。
所谓三回程烘干机就是具有三层隔热效果并实现循环自保温结构体的高效烘干机。
其最主要优点在于比传统单筒式烘干机保热效果好，由内筒、中筒及外筒形成一个自保温循环结构体，工作效率更高，节能，环保。
三回程烘干机，即高效组合式烘干机。
采用欧洲最新节能技术——镶钳式结构。
内筒、中筒及外筒形成一个自保温结构体。
同时滚筒外包保温材料及不锈钢板，进一步减少散热损失。
提高热效率。
特殊的热工设计理念，消除风洞热量损耗，增加热交换面积和单位容积蒸发强度，节能效果佳。
符合国际创建环境友好型，资源节约型社会的政策，是替代传统烘干设备的环保节能型产品。
该设备用于烘干黄沙、河沙、石英砂、矿渣、粘土等原材料，广泛应用于建材、化工、铸造等行业，可适应煤、油、气等多种燃料。
因为三层隔热：内筒、中筒、外筒，又因为内部实现循环自保温结构体，所以叫做三回程烘干机。
三回程烘干机未来将是其他普通烘干机设备的未来替代品，主要体现在：1、节能2、加热方式多种化3、环保。
三回程烘干机一般适宜烘干的物料为：河沙，沙子，黄沙，石英砂，粘度不大，不成流状的物料，其它物料建议用回转式烘干机。
三回程烘干机。
