下载文档原格式
水泥助磨剂配方
水泥助磨剂是用于水泥生产过程中的一种添加剂，旨在提高水泥磨矿和水泥品质的特殊化学物质。
下面是一个常见的水泥助磨剂的基本配方：
1. 研磨剂（Grinding Aid）：研磨剂是水泥助磨剂的主要成分，可以提高水泥颗粒的研磨效率和细度。
常用的研磨剂包括有机胺类、聚乙二醇（Polyethylene Glycol, PEG）等。
2. 助磨剂（Performance Enhancer）：助磨剂是用于改善水泥性能和增强其特定功能的成分。
它们可以增加水泥强度、改善流动性、减少水泥黏附等。
常见的助磨剂包括三乙醇胺（Triethanolamine, TEA）、二乙二胺（Diethylenetriamine, DETA）、酸性助磨剂（如丙酸）等。
3. 缓凝剂（Retarding Agent）：缓凝剂用于延缓水泥的凝结和硬化速度，以便在混凝土施工中更好地控制时间。
常见的缓凝剂有硼酸和其盐类、磷酸盐等。
4. 其他添加剂：根据具体需要，水泥助磨剂配方中还可以包含其他特殊添加剂，如防凝结剂、增稠剂、抗震剂等，以满足特定的水泥性能要求。
需要注意的是，水泥助磨剂的配方可以根据具体的水泥类型、生产工艺和要求的性能而有所变化。
因此，在实际应用中，配方的具体组成和比例可能会有所不同。
对于特定的应用需求，建议与专业的水泥助磨剂供应商或技术人员进行详细的咨询和配方设计。
最近水泥产业的行情有些不警惕,好多小的工厂都因成本太高相继停产,那么如何提高水泥产量,最大化的提高水泥产量成为了重点;水泥助磨剂是生产水泥的重要化学添加剂,它可以提高粉磨效率,降低粉用电损耗,提高水泥粉磨细度和水泥强度,缩短生产时间;因此水泥助磨剂的选择成了降低成本的关键,那么该如何选择正确的水泥助磨剂呢首先给大家讲解一下助磨剂的生产原理及配方,大家就明白了;一、水泥助磨剂配方设计的技术指标1. 增加水泥强度：必须满足水泥的三天和二十八天的强度要求;三天强度约增加,二十八天强度约增加,而它们之间的增加值为黄金组合,只有满足这样的强度增加指标,在水泥生产应用中才可降低熟料达8～10%,为水泥厂创造了极大的创效空间;2. 调整水泥的强度增加分配比：有的水泥厂要求三天强度高些,有的水泥厂相反,要求二十八天强度多增加些,那我们的配方设计就要根据水泥厂的要求进行实际调整;3. 满足水泥厂对水泥细度和比表面积的要求：调整配方设计,降低细度,增加比表面积,调整颗粒级配;4. 满足水泥流动度的要求;5. 满足与水泥混凝土外加剂相容性的要求;6. 无氯、低碱、无毒、不燃、水溶性液态;二、水泥助磨剂配方设计的原理1、复配效果大于单一效果：如大苏打与元明粉复配优于单一元明粉,甲酸钙与乙酸钠复配优于乙酸钠;2、通过大量试验,得到有叠加效果的黄金组合及复配运用;如三乙醇胺与改性木素质的组合；三乙醇胺与三异丙醇胺的组合；三乙醇胺与乙二醇、丙二醇的组合；有机与无机的组合等;各种黄金组合根据实际需求,再行复配调制;因水泥生产厂家的需求不一样,使用的水泥熟料也各不一样,所以并不是所有的水泥助磨剂都适合使用,这就需要找专业的生产商进行配制,切勿胡乱搭配磨损机器加大生产成本;如果还有什么需要咨询的问题也可以登录和他们的客服在线交流;。
水泥助磨剂试验方法（成型法）
2009-05-31 09:17
1.水泥助磨剂掺量：0.1% 。
一吨水泥为1000kg，助磨剂掺入量为1kg，水泥成型用450g水泥，在助磨剂掺加量为0.45g。
2. 配制10%助磨剂稀释溶液：秤取10g助磨剂与90g水，将其混合均匀，配制成浓度为10%的助磨剂稀释液。
3.试验步骤：根据水泥胶砂强度试验办法步骤成型水泥胶砂强度试块作为基准样。
4. 水泥胶砂强度试验用水准备：
秤取4.5g浓度为10%助磨剂稀释溶液和220.5g水，将其混合均匀作为水泥胶砂强度成型用水.
5. 其它步骤同水泥胶砂强度试验方法。
备注：该试验方法主要用于较高掺量的以增强为主的助磨增强剂的性能检验（如0.1%、0.15%、0.2%等掺入量）。

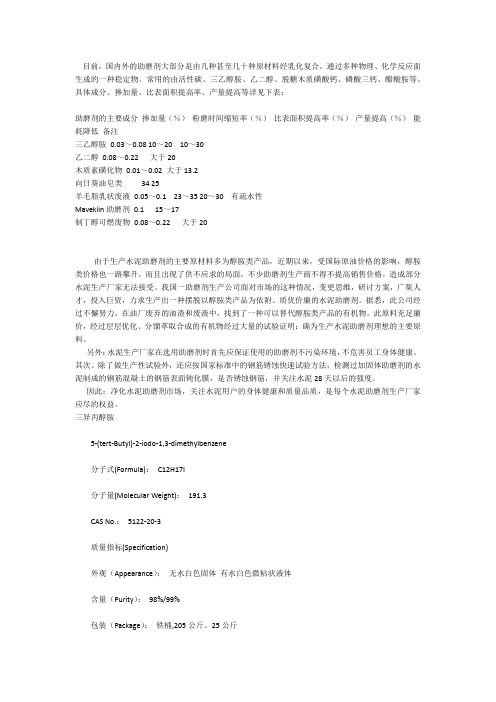

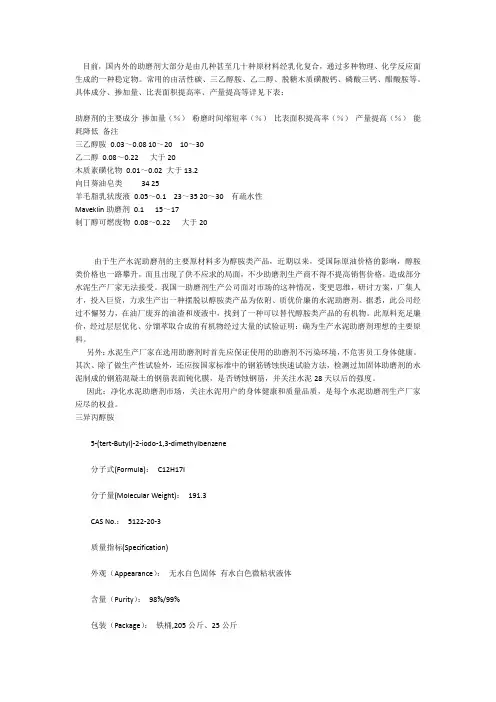

目前，国内外的助磨剂大部分是由几种甚至几十种原材料经乳化复合，通过多种物理、化学反应面生成的一种稳定物。
常用的由活性碳、三乙醇胺、乙二醇、脱糖木质磺酸钙、磷酸三钙、醋酸胺等。
具体成分、掺加量、比表面积提高率、产量提高等详见下表：助磨剂的主要成分掺加量（％）粉磨时间缩短率（％）比表面积提高率（％）产量提高（％）能耗降低备注三乙醇胺0.03～0.08 10～20 10～30乙二醇0.08～0.22 大于20木质素磺化物0.01～0.02 大于13.2向日葵油皂类34 25羊毛脂乳状废液0.05～0.1 23～35 20～30 有疏水性Maveklin助磨剂0.1 15～17制丁醇可燃废物0.08～0.22 大于20由于生产水泥助磨剂的主要原材料多为醇胺类产品，近期以来，受国际原油价格的影响，醇胺类价格也一路攀升，而且出现了供不应求的局面，不少助磨剂生产商不得不提高销售价格，造成部分水泥生产厂家无法接受。
我国一助磨剂生产公司面对市场的这种情况，变更思维，研讨方案，广集人才，投入巨资，力求生产出一种摆脱以醇胺类产品为依附、质优价廉的水泥助磨剂。
据悉，此公司经过不懈努力，在油厂废弃的油渣和废液中，找到了一种可以替代醇胺类产品的有机物。
此原料充足廉价，经过层层优化、分馏萃取合成的有机物经过大量的试验证明：确为生产水泥助磨剂理想的主要原料。
另外：水泥生产厂家在选用助磨剂时首先应保证使用的助磨剂不污染环境，不危害员工身体健康。
其次、除了做生产性试验外，还应按国家标准中的钢筋锈蚀快速试验方法，检测过加固体助磨剂的水泥制成的钢筋混凝土的钢筋表面钝化膜，是否锈蚀钢筋，并关注水泥28天以后的强度。
因此：净化水泥助磨剂市场，关注水泥用户的身体健康和质量品质，是每个水泥助磨剂生产厂家应尽的权益。
三异丙醇胺5-(tert-Butyl)-2-iodo-1,3-dimethylbenzene分子式(Formula)：C12H17I分子量(Molecular Weight)：191.3CAS No.：5122-20-3质量指标(Specification)外观（Appearance）：无水白色固体有水白色微粘状液体含量（Purity）：98%/99%包装（Package）：铁桶,205公斤、25公斤产地（Orgin）：上海物化性质(Physical Properties)熔点℃45 沸点℃248.7 比重D 20 20℃0.989 三异丙醇胺含量%无水≥99.0储运(Storeage)注意防火，避免日晒、雨淋。

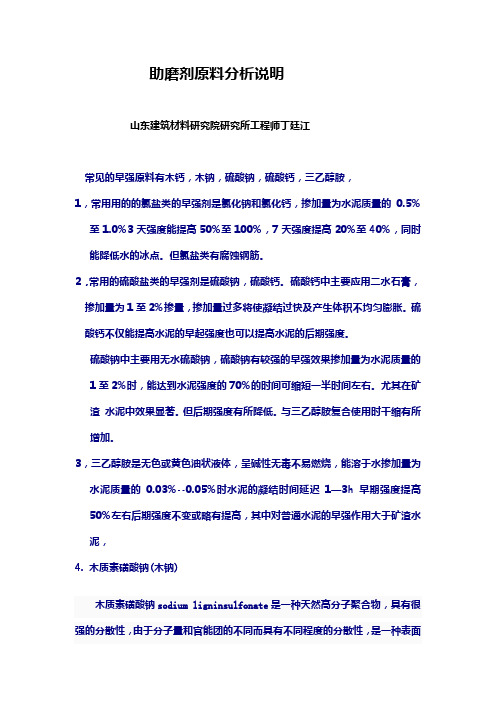

助磨剂原料分析说明山东建筑材料研究院研究所工程师丁廷江常见的早强原料有木钙，木钠，硫酸钠，硫酸钙，三乙醇胺，1，常用用的的氯盐类的早强剂是氯化钠和氯化钙，掺加量为水泥质量的0.5%至1.0%3天强度能提高50%至100%，7天强度提高20%至40%，同时能降低水的冰点。
但氯盐类有腐蚀钢筋。
2 ,常用的硫酸盐类的早强剂是硫酸钠，硫酸钙。
硫酸钙中主要应用二水石膏，掺加量为1至2%掺量，掺加量过多将使凝结过快及产生体积不均匀膨胀。
硫酸钙不仅能提高水泥的早起强度也可以提高水泥的后期强度。
硫酸钠中主要用无水硫酸钠，硫酸钠有较强的早强效果掺加量为水泥质量的1至2%时，能达到水泥强度的70%的时间可缩短一半时间左右。
尤其在矿渣水泥中效果显著。
但后期强度有所降低。
与三乙醇胺复合使用时干缩有所增加。
3，三乙醇胺是无色或黄色油状液体，呈碱性无毒不易燃烧，能溶于水掺加量为水泥质量的0.03%--0.05%时水泥的凝结时间延迟1—3h早期强度提高50%左右后期强度不变或略有提高，其中对普通水泥的早强作用大于矿渣水泥，4.木质素磺酸钠(木钠)木质素磺酸钠sodium ligninsulfonate是一种天然高分子聚合物，具有很强的分散性，由于分子量和官能团的不同而具有不同程度的分散性，是一种表面活性物质，能吸附在各种固体质点的表面上，可进行金属离子交换作用，也因为其组织结构上存在各种活性基，因而能产生缩合作用或与其他化合物发生氢键作用。
印染工业中使用的分散剂-NNO 即是以木质素磺酸钠为主要原料复配的。
阴离子表面活性剂。
是木浆与二氯化硫水溶液和亚硫酸盐反应产物，是生产纸浆的副产物，一般为4-羟基-3-甲氧基苯的多聚物。
由于木材种类不同，磺化反应的差异，木质素磺酸盐的分子量由200到10000不等，化学结构尚未确定。
一般说低分子木质素磺酸盐，多为直链，在溶液中缔合在一起；高分子木质素磺酸盐多为支链，在水介质中显示出聚合电介的行为。
水泥助磨剂生产工艺
水泥助磨剂是一种用于增加水泥终端磨机产能和降低能耗的添加剂。
下面将介绍水泥助磨剂的生产工艺。
1. 原料准备：水泥助磨剂的主要原料包括活性辅助助磨剂、硫铝酸盐、半水石膏等。
这些原料需要经过严格的筛选和检测，确保其质量符合生产要求。
2. 研磨与混合：将原料进行研磨和混合。
首先，将活性辅助助磨剂和硫铝酸盐按照一定比例进行混合，并送入球磨机进行研磨，以达到理想的粒度。
然后，将半水石膏加入研磨后的混合物中，再次进行混合，确保其均匀分布。
3. 煅烧与磨细：将混合物送入预热炉进行煅烧。
在预热炉中，混合物经过高温煅烧，使其析出硫酸铝钾和硫酸铝钠等活性物质。
然后，将预热后的混合物送入终端磨机进行磨细，以获得所需的粒度。
4. 储存与包装：将磨细后的水泥助磨剂送入储存仓进行储存。
根据需要，可以对水泥助磨剂进行包装，以方便运输和使用。
5. 质量检测：对水泥助磨剂进行质量检测。
通过对样品进行物理性能测试和化学成分分析，确定其是否符合标准要求。
6. 产品包装：根据需要，对水泥助磨剂进行包装。
一般常见的包装方式有塑料袋、纸箱等。
总结来说，水泥助磨剂的生产工艺主要包括原料准备、研磨与混合、煅烧与磨细、储存与包装、质量检测和产品包装等步骤。
通过严格控制生产工艺和质量检测，可以生产出符合规定标准的水泥助磨剂产品。
一、水泥助磨剂的定义：在水泥粉磨时加入的起助磨作用而又不损害水泥性能的外加剂，其加入量应不超过水泥质量1%。
[GB/T4131-1997，定义4.17]二、水泥助磨剂的主要作用：1.在磨机状况不改变的条件下可提高磨机产量度10-30%，同时可有效减少过粉磨现象，优化水泥颗粒级配：2.维持原磨机产量不变或小幅度增产的条件下，提高水泥粉磨细度及比表面积，使水泥强度提高3-5Mpa；3.可改善磨内物料的分散性，有效消除水泥微细颗粒的静电吸附和包球糊磨现象；可改善水泥的流动性，有效解决水泥结拱问题，提高水泥的输送效率。
助磨剂是一种添加剂，适量地加入到被粉磨的物料中，能通过它对颗料表面的物理化学作用，发挥力学效能，得以提高物料的易碎性和分散性，从而提高粉磨细度和降低粉磨电耗。
三、水泥泥助磨剂的原理据统计，水泥助磨剂的原理有很多种学说，但目前大家认可的有三种学说。
助磨剂的主要作用是促进物料裂纹的形成和扩展。
1.强度学说。
助磨剂随物料加入磨内后，首先吸附在被磨固体物料的表面，降低其表面能。
助磨剂分子吸附在固体物料的裂纹的内壁上，进一步进入到裂纹的人表面，随时着裂纹的形成和不断扩展，起到“楔子”作用，不仅阻止裂纹的闭合，而且促使裂纹的扩大，加速断开的产生，在粉磨的中后期，助磨剂主要起分散作用，延缓或减轻细物料的凝聚。
2.分散学说。
助磨剂能在物料表面产生选择性吸附和电性中和，消除静电效应，减小微细的、颗粒聚集的能力和机会，从而减少磨内粘球和糊衬板的现象，提高细粉物料的分散度，提高机械能的利用率，因而可提高磨机的粉磨效率。
3.衬垫学说。
助磨剂能消除或大大减小钢球和磨机内壁上粘附细粉所产生的衬垫，增强钢球对物料的撞击力，破坏磨机内部的吸引热力、化学力和机械力。
本发明公开一种水泥助磨剂及其制备方法，其原料由10％～30％（10％）三乙醇胺、12％～30％（40％）三异丙醇胺、5％～20％（5％）乙二醇、3％～10％（5％）丙二醇、15％～40％（40％）水、1％～5％（3％）十二烷基苯磺酸钠、3％～10％（6％）木质素、2％～5％（2％）无水硫酸钠组成；在反应釜中注水，加热至40～50℃备用；将十二烷基苯磺酸钠加入，搅拌15分钟；加入无水硫酸钠搅拌10分钟，再加入木质素搅拌30分钟；将反应釜中的材料用150目筛网过滤；加入乙二醇、丙二醇搅拌20分钟；加入三乙醇胺、三异丙醇胺搅拌30分钟，即得到助磨剂产品。
水泥助磨剂生产工艺及配方组成，配制原理及方法导读：本文详细介绍了水泥助磨剂的研究背景，理论基础，参考配方等，本文中的配方数据经过修改，如需更详细资料，可咨询我们的技术工程师。
水泥助磨剂是一种改善水泥粉磨效果和性能的化学添加剂，禾川化学引进尖端配方破译技术，专业从事水泥助磨剂成分分析、配方还原、研发外包服务，为水泥助磨剂相关企业提供一整套配方技术解决方案。
一．背景水泥助磨剂是一种改善水泥粉磨效果和性能的化学添加剂，可以显著提高水泥台时产量和各项技术指标。
水泥助磨剂能大幅度降低粉磨过程中形成的静电吸附包球现象，并可以降低粉磨过程中形成的超细颗粒的再次聚结趋势。
水泥助磨剂也能显著改善水泥流动性，提高磨机的研磨效果和选粉机的选粉效率，从而降低粉磨能耗。
使用助磨剂生产的水泥具有较低的压实聚结趋势，从而有利于水泥的装卸，并可减少水泥库的挂壁现象。
作为一种化学激发剂，助磨剂能改善水泥颗粒分布并激发水化动力，从而提高水泥早期强度和后期强度。
禾川化学技术团队具有丰富的分析研发经验，经过多年的技术积累，可以运用尖端的科学仪器、完善的标准图谱库、强大原材料库，彻底解决众多化工企业生产研发过程中遇到的难题，利用其八大服务优势，最终实现企业产品性能改进及新产品研发。
样品分析检测流程：样品确认—物理表征前处理—大型仪器分析—工程师解谱—分析结果验证—后续技术服务。
有任何配方技术难题，可即刻联系禾川化学技术团队，我们将为企业提供一站式配方技术解决方案！1.1水泥助磨剂的种类及组成常见水泥助磨剂有液体和粉体（固体）两种，都能显著地提高磨机产量，或提高产品质量，或降低粉磨电耗。
在湿法粉磨过程中的水泥助磨剂又称之为：分散剂。
按化学结构分类，水泥助磨剂可以分为三种：聚合有机盐助磨剂、聚合无机盐助磨剂和复合化合物助磨剂。
目前使用的水泥助磨剂产品大都属于有机物表面活性物质。
由于单组分助磨剂价格较高，使用效果也不十分理想，近年来，复合化合物助磨剂应用较为广泛。
粉体（固体）水泥助磨剂的组分常有：硬脂酸盐类、胶体二氧化硅、胶体石墨、碳黑、粉煤灰、石膏等；液体水泥助磨剂的组分常有：有机硅、三乙醇胺、乙二醇、丙二醇、丙三醇、聚丙烯酸酯、聚羧酸盐等；1.2水泥助磨剂原理及作用：1.2.1水泥助磨剂原理：助磨剂的主要作用是促进物料裂纹的形成和扩展，水泥助磨剂的原理有很多种学说，但目前大家认可的有三种学说。
1）强度学说。
助磨剂随物料加入磨内后，首先吸附在被磨固体物料的表面，降低其表面能。
助磨剂分子吸附在固体物料的裂纹的内壁上，进一步进入到裂纹的人表面，随时着裂纹的形成和不断扩展，起到“楔子”作用，不仅阻止裂纹的闭合，而且促使裂纹的扩大，加速断开的产生，在粉磨的中后期，助磨剂主要起分散作用，延缓或减轻细物料的凝聚。
2）分散学说。
助磨剂能在物料表面产生选择性吸附和电性中和，消除静电效应，减小微细的、颗粒聚集的能力和机会，从而减少磨内粘球和糊衬板的现象，提高细粉物料的分散度，提高机械能的利用率，因而可提高磨机的粉磨效率。
3）衬垫学说。
助磨剂能消除或大大减小钢球和磨机内壁上粘附细粉所产生的衬垫，增强钢球对物料的撞击力，破坏磨机内部的吸引热力、化学力和机械力。
1.2.2水泥助磨剂作用：1）在磨机状况不改变的条件下可提高磨机产量度10-30%，，可以改变磨内物料的分散性，有效消除水泥微细颗粒的静电吸附和包球糊磨现象，优化水泥颗粒级配。
2）在维持原有磨机产量不变，提高水泥粉磨细度及比表面积使水泥强度3天提高20%,28天提高10%以上；或维持现有的水泥粉磨细度及比表面积，可以提高水泥磨机的产量10%以上。
3）使用水泥助磨剂能通过提高体积密度带来的储存能力增进，减少“结块”现象，提高水泥流动性。
水泥的“结块”对应压实状态，主要是由于机械挤压和颗粒间的相互吸引造成的。
水泥结块指数可以通过实验室测试方法有效评估。
流动性对应非压实状态。
水泥助磨剂减小了颗粒间的相互吸引，使水泥颗粒处于一种干分散状态中。
4）助磨剂是一种添加剂，适量地加入到被粉磨的物料中，能通过它对颗料表面的物理化学作用，发挥力学效能，得以提高物料的易碎性和分散性，从而提高粉磨细度和降低粉磨电耗。
5）水泥助磨剂还可以为水泥企业带来的直接经济效益：单产水泥电耗，研磨体的消耗量，磨机衬板消耗量，维修费用相应下降，生产率提高，企业生产规模扩大，成本下降。
同时水泥助磨剂的使用可以改善水泥的流动性，提高选粉机的效率，减少水泥结库现象，水泥装卸时间和费用均会相应下降。
1.3水泥助磨剂的组分国内研究及应用的水泥助磨剂，有液体助磨剂和固体助磨剂，其基本成分大都属于有机表面活性物质。
主要为醇类，醇胺类，木质素磺酸盐类，脂肪酸及其盐类，烷基磺酸盐类等。
1）醇类的选择使用醇类有机物做助磨剂后水泥粉体止角和细度的变化如下图所示。
随着单羟基醇有机物碳链长度的增长,水泥粉体休止角变大,筛余逐渐增多,助磨效果逐渐减弱,A04几乎没有助磨效果。
单羟基醇有机物不能使水泥粉体的细度降低、比表面积增大,因此可以推断单羟基醇有机物在水泥粉磨过程中无明显助磨作用。
乙二醇、丙三醇只使水泥休止角略微下降,而使筛余显著降低,说明多羟基醇有机物对水泥粉磨有助磨效果。
乙二醇、丙三醇降低了水泥的细度,而比表面积却没有提高。
丙三醇的助磨效果较乙二醇、单羟基醇好,这意味着羟基基团越多,对水泥的助磨效果越好;有机物中碳链长度的变化对水泥粉磨没有显著影响，决定有机物助磨作用的因素是其中含有的官能团类型和数量。
2）醇胺类的选择醇胺类有机物对水泥粉磨的影响见下图。
醇胺类有机物使水泥45μm筛余降低约4个百分点;随着醇胺类有机物中羟乙基数目增多,水泥粉体休止角逐渐降低,流动性增大,实验中发现粉体的团聚程度也依次减小。
醇胺类有机物在水泥粉磨过程中有很好的助磨作用,且能减少粉体的颗粒团聚。
B1显著增大了粉体的比表面积,但B2和B3却几乎没有使水泥样品的比表面积增大。
这是因为加入使水泥流动性增加的二乙醇胺(B2)和三乙醇胺(B3)后,物料在磨内分散性提高,在粉磨区域受冲击的机会趋于平衡,过细和过粗颗粒减少,而B laine 比表面积受过细颗粒和过粗颗粒含量的影响很大,因此水泥的Blaine比表面积几乎没改变。
3 ）木质素磺酸盐木质素磺酸盐包括钙、镁及胺盐。
木质素磺酸盐具有芳基核，由丙烷基连结成非极性的长链，链上含有极性的官能团，如磺酸基、甲氧基、羟基及羰基等。
这种结构使得它具有偶极性，呈现出表面活性，是一种强的表面活性剂。
其作用机理是削弱颗粒的强度和阻止颗粒聚结，两者都牵涉到降低颗粒表面的自由能，因此，助磨剂的功效归根结底必然反映在其吸附活性上。
在磨机内的环境中，吸附在水泥熟料颗粒表面上的木质素磺酸盐分子的活性部分（磺酸基等）与颗粒表面接触，憎水基团则伸向大气。
由于木质素磺酸盐是分子量高达几百到几百万的物质，在颗粒上的吸附属高分子吸附。
由于水泥颗粒表面不可能是光滑表面且具有裂纹，因而木质素聚合度较低时，有利于吸附。
木质素磺酸盐在水泥颗粒上的吸附量随着阳离子的价数而变化。
当阳离子的价数相同时，吸附能力无大差别。
作为助磨剂使用的木质素磺酸盐，镁和钙盐比铵盐好.4）木质素此类复合水泥助磨剂均将多种有效助磨成分配合在一起，在粉磨过程中发挥各自的助磨功效，因此，能显著降低筛余细度，增加水泥比表面积；提高了物料的流动性，减少颗粒间粘附力和团聚作用，防止颗粒再度聚结，从而抑制粉磨逆过程的进行；同时能更有效地激发物料各组分中的潜在活性，获得较高的水泥强度。
木质素型复合水泥助磨剂的主要成分木质素磺酸盐来自纸浆废液，价格低廉，是一种具有经济效益和社会效益的助磨剂。
5）滑石或糖蜜类滑石为天然矿物，糖蜜为制糖废液，以上两种物质价格低廉，货源充足，用其作助磨剂不仅具有节电效果，而且水泥各龄期强度均有提高，糖蜜作矿渣水泥助磨剂，解决了矿渣水泥助磨问题。
1.3助磨效果影响因数助磨剂进入粉磨系统后，一般会消除粉体颗粒间的积聚，增加颗粒间的分散性、流动性，缩短物料在磨机内的停留时间，降低物料的填隙率，提高选粉机的选粉效率，改变水泥输送时的阻力，等等。
如果助磨剂存在化学促强作用或改性作用，它将作为水泥的组分之一，在水泥使用时对相关的其他组分产生影响，从而改变水泥性能。
助磨剂的助磨效果, 不仅与其化学结构类型有关, 而且与组成基团的分子量有关, 即基团间的相互关系。
如含碳原子一个的脂肪酸能很好地吸附在水泥颗粒士强化粉磨作用。
脂肪酸的钠和钾盐因羧基极除增强而有更大的吸附能力和助磨效果饱和脂肪酸类的助磨效果随其分子链长度的增加而减小。
不饱和脂肪酸比饱和脂肪酸更有效从甲醇到戊醇的系列中, 助磨效果也是随其分子链长度的增长而减小〔粉磨自水泥时用乙二醇和内气醇提高比表向积的效果相同。
影响水泥助磨剂发挥最佳效果的因素有有以下几点：1）粉磨系统的不同我国现有水泥企业的粉磨系统，无论在规模上或是先进程度上都存在着很大的差别。
大多数老企业是直径3米以下的开路磨，有的改造为各种高细磨。
而近年新成立的水泥企业大多是直径大于3米的联合粉磨系统，还有的是立磨，对同一助磨剂产品来说，进入这些不同粉磨系统后，产生的影响程度显然是不同的。
2）物料物理特性的不同不同水泥企业的入磨物料组成及颗粒大小、易磨性、含水量等都不尽相同，即使是同一企业在不同季节，物料的这些物理特性也都会有所变化。
因此，当同一助磨剂进入不同的物料系统时，在物料的各个粉磨阶段产生的影响自然会不同（我们现在也不具备测试物料之间这种变化的能力）。
3）磨机内球配的不同同一型号的磨机，在不同的水泥企业、不同的时段，其球配存在差别。
而同一助磨剂加入磨机后的工况变化，显然也会不同。
此外，不同磨机之间还可能存在隔仓板结构不同的问题，此时使用助磨剂将给磨内工况带来更大的变化。
4）辅机能力和可控性的不同加入助磨剂后，水泥的分散性增加或磨机的产量提高，而此时提升机的能力、选粉机的参数、收尘器的效果、卸料和包装方面的可控性，在不同的水泥企业是不同的。
5）.细度指标的不同水泥粉磨时的细度指标是控制水泥粉磨程度的一个重要依据，但不同的细度参数所代表的真实细度是有明显差别的。
如常用的筛余与比表面积所代表的主要颗粒成分有明显差异，它们只有在入磨物料组成、磨机工况都基本相同的情况下，才能与水泥性能有比较稳定的相关性，否则这种关系就会发生变化。
比如，当减少水泥中熟料用量、用等量的粉煤灰来代替时，若还用同样的比表面积指标来控制水泥粉磨，其强度自然不如原来的高。
此外，如果用80微米筛余指标来控制，也会有同样的现象。
在使用助磨剂的情况下，如果水泥的物料组成发生变化，细度参数和控制指标应根据助磨剂的特点、水泥配比的变化及水泥性能目标等进行适当调整。
助磨剂进入水泥粉磨系统后所发生的变化与众多的因素有关，而且不同水泥企业之间这些因素都存在差异，助磨剂企业的技术服务人员很难熟悉和掌握这些变化。
