EBZ 系列掘进机电气系统使用维护说明书三一重型装备有限公司2006年3月掘进机电气控制系统使用维护说明书一、概述EBZ系列掘进机电控系统主要由电控箱、控制操作箱(以下简称操作)、矿用隔爆电铃、隔爆型照明灯、隔爆型泛光灯、隔爆型急停按钮、矿用本安型甲烷传感器以及各工作机构的电机等组成。
掘进机电气控制系统是整机的重要组成部分,与液压控制系统配合,可自如的实现整机的各种生产作业。
同时对截割高速、低速电机、油泵电机、二运电机、锚杆电机的工况及回路的绝缘情况进行监控和保护。
掘进机电控箱防爆型式:Exd[ib]I (隔爆兼本质安全型)掘进机操作箱防爆型式:ExdI (隔爆型)二、电控设备主要技术参数和特征1、技术参数1.1额定电压主回路:AC 1140V/660V电控箱:控制回路额定电压分别为:AC220V、AC36V、AC24V操作箱:控制回路额定电压DC24V显示回路额定电压DC24V1.2额定电流(见附表1)1.3额定频率50H z1.4输出分路数5路1.5额定功率(见附表1)1.6本安部分本安电源输入电压DC 24V ;输出电压DC 12V ;最大负载电流500mA甲烷传感器工作电压DC12V最大工作电流130mA2、使用条件2.1海拔高度不超过2000米;2.2周围环境温度-5℃~+40℃;2.3周围空气相对湿度不大于95%(+25℃);2.4能承受掘进机的振动,与水平安装倾斜度不超过15°;2.5适合在有沼气爆炸性混合物隧道或矿井中;2.6无破坏绝缘的气体或蒸汽的环境中;2.7无长期连续滴水的地方;2.8污染等级3级;2.9安装类别Ⅲ类;3、电控箱结构电控箱是按照GB3836.1-2000《爆炸性气体环境用电气设备通用要求》和GB3836.2-2000《爆炸性气体环境用电气设备隔爆型“d”》的标准设计,为隔爆兼本质安全型电气设备。
其隔爆壳体是用钢板焊制而成的两个通过接线端子相互连接的独立腔体。
KSZG/ZJ0220安装、使用产品前,请阅读本使用说明书 EBZ200型掘进机电气使用说明书执行标准:MT/T238.3-2006 Q/KSZS02.82—2008CNBM 凯盛重工有限公司恒通牌EBZ200型掘进机 电气使用说明书1凯盛重工有限公司(原淮南煤矿机械厂)1. 概述EBZ200型掘进机电气系统主要由矿用隔爆型电气控制箱(以下简称电控箱)、矿用隔爆型操作箱(以下简称操作箱)、隔爆型照明灯、隔爆型蜂鸣器、隔爆型急停按钮、甲烷断电仪等组成,在交流50Hz,1140v 的供电线路中,对掘进机的各种作业进行控制,并对各电动机和控制回路进行监测和保护,运行状态及故障中文显示。
使用条件:a)海拔高度不超过2000米; b)周围介质温度不超过-5℃~40℃; c)周围空气相对湿度不大于95%(25℃);d)在无强烈颠簸振动和冲击的环境中;e)在无破坏绝缘及腐蚀金属的气体和蒸汽的环境中 f)在能防雨雪与滴水的地方;g)在与水平面的安装倾斜不超过20°的环境中; h)电控设备的工作制为间断长期工作制; i)在具有甲烷爆炸性危险的煤矿井下。
2. 型号及结构特征 2.1 电控箱电控箱型号:KXJ-320/1140(660)E防爆形式: Exd[ib]I (隔爆兼本质安全型)电气使用说明书 恒通牌EBZ200型掘进机2 CNBM 凯盛重工有限公司电控箱有两大腔,左侧是接线腔,右侧是主腔,主腔门为快开门式,腔门由安装于箱体上下两端的悬臂支撑。
门与箱体之间用14个扣钉紧扣以实现隔爆结合,调节扣钉可以改变隔爆结合面的间隙,门与箱体之间有可靠的机械联锁,只有按下箱体左上方可自锁的紧急停止按钮,才能分合隔离开关,以保证隔离开关不带负荷操作。
隔离开关处于分断位置时才能拧紧闭锁螺杆,打开腔门,以保证腔门打开时,腔内所有元器件(但不包括隔离开关的电源侧)不带电,同时,闭锁螺杆拧出后,由于联锁,使隔离开关不能闭合。
品质改变世界品质改变世界油泵电机截割高速截割低速图 4-17图 4-164.3 电气控制l 接通电源电控箱通电,主控器与显示屏通讯时,显示屏将显示画面如右图:此状态为主控器和显示器通讯中,此时操作开关都应在停止位置,禁止对设备进行操作,否则显示开关操作错误。
2 上、下翻页开关4 急停开关6 截割低速开关8 二运电机开关1 显示器3 复位、报警开关5 截割高速开关7 锚杆电机开关9 油泵电机开关操作箱上的开关可以启动或停止油泵电机、截割高/低速电机、第二运输机电机、锚杆电机。
提示:123456978图 4-18图 4-19l 复位、警报将“复位/警铃”开关向上轻扳至“警铃”位置,电铃鸣响,系统发出警报。
大约10秒之后,主控器与显示器通讯结束,显示画面如右图:图 4-20排除故障后,将“复位/警报”开关向下轻扳至“复位”位置,控制系统内各报警故障复原。
【危险】设备启动前必须鸣响警铃,否则人员未及时撤离危险区域可能造成严重的伤亡事故。
复位RESET复位RESET图 4-21图 4-22l 油泵电机将“油泵电机”开关向左轻扳至“启动”位置,电铃鸣响5秒后停止,油泵电机开始运行。
将“油泵电机”开关向右轻扳“停止”位置,运行中的油泵电机将停止运行。
图 4-23启动前,在无故障时,显示屏将显示画面如右图:通过此画面能监测油泵电机各相的电流值和故障信息(当油泵电机出现过载、过流、断相等故障时,显示屏将显示相对应的故障画面)。
提示:油泵电机MOTOR ,PUMP油泵电机MOTOR ,PUMP图 4-24图 4-25l 截割高速电机将“截割高速” 开关向右扳轻至“ 停止” 位置, 运行中的截割高速电机停止运行。
油泵电机运行后,将“ 截割高速”开关向左轻扳至“ 启动” 位置,电铃鸣响5秒后停止,截割高速电机启动运行。
图 4-26启动前,在无故障时,显示屏将显示画面如右图:通过此画面能监测截割高速电机各相的电流值和故障信息(当截割高速电机出现过载、过流、断相等故障时,显示屏将显示相对应的故障画面)。

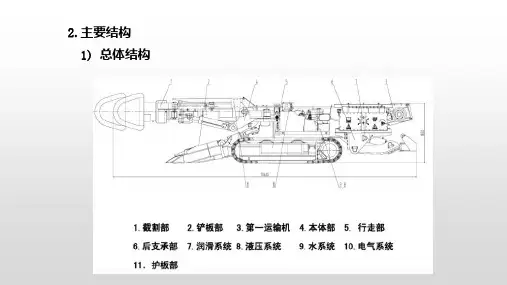

EBZ200悬臂式掘进机使用说明书三一重型装备有限公司二O一O年三月(V1.3)EBZ200悬臂式掘进机使用说明书目录序言 (1)特别提示 (2)重要安全事项 (3)第一章产品资料 (6)第1节概述 (7)第2节主要结构 (9)第3节技术特性 (15)第二章产品使用操作 (18)第1节安装调整 (19)第2节作业操作 (20)第3节运输贮运 (24)第三章产品技术保养 (31)第1节保养维修 (32)第2节注油 (36)第3节 操作维护保养程序 (42)第4节 截割减速机维护保养规程 (48)第5节 伸缩部轴承维护保养规程 (50)第四章 故障分析与排除 (51)第五章 选配件 (58)序言衷心感谢您选用EBZ200悬臂式掘进机,我们将为您提供优质的产品和星级的售后服务。
我公司吸取国际上掘进机的技术精髓,集长期从事煤炭机械设计和制造的经验而研制的EBZ200悬臂式掘进机,该机适用于煤巷或半煤岩巷以及软岩的巷道掘进,也可在铁路、公路、水力工程等隧道中使用。
本使用说明书向您详细介绍了EBZ200悬臂式掘进机的技术特点、性能参数、工作原理、结构组成、安全操作、保养维修等各方面的内容。
为了使机器长期保持性能、防止故障及事故的发生,必须按照规定进行操作、维护检测、故障诊断和修理作业。
请您在操作前仔细地阅读本说明书。
这将会:——帮助您了解本机器;——避免由于不适当操作而引起的机器故障;——增加机器的可靠性;——延长机器的使用寿命;——减少修理费用和停机时间。
要保证本说明书象工具箱里的工具一样伸手可得,以便能够随时阅读。
只有完全了解说明书的内容,您才能熟练而安全地操作机器。
三一重型装备有限公司特别提示:请您精心维护和正确使用EBZ200悬臂式掘进机,对于违反下列规定而造成的后果,三一重装无义务承担责任:1.使用掘进机前,务必仔细阅读本说明书,并按所述要求进行操作;2.应按本说明书所规定的范围内使用掘进机,不得随意另作它用;3.操作人员必须是经过培训的熟练工人。
EBZ综掘机安全操作规程一、前言EBZ综掘机是一种用于掘进隧道和巷道的重型机械设备,为了确保人员和设备的安全,必须遵守本文档中的安全操作规程。
下面将详细介绍EBZ综掘机的安全操作规程,请参照执行。
二、操作前的准备工作1. 在操作前,必须穿戴好符合安全要求的防护装备,包括安全帽、防护眼镜、防护口罩、防护手套和安全鞋等。
2. 检查综掘机的各项功能部件是否正常。
包括刀盘、转载机构、液压系统和电气系统等,如有问题必须及时报修。
3. 了解操作区域内的地质情况和隧道尺寸,确保综掘机可以正常工作。
三、综掘机的操作规程1. 在操作前,请确认操作人员已经接受过相关的培训,并具备操作综掘机的资格。
2. 在操作综掘机时,必须严格遵守操作人员和其他工作人员之间的协调与配合,确保工作的顺利进行。
3. 在进行施工作业时,请确保人员不站在综掘机的作业半径范围内,以免发生伤害事故。
4. 在开启综掘机前,请确保控制柜内的所有开关处于关闭状态,并保证综掘机的电气系统处于正常工作状态。
5. 综掘机在运行中,严禁将手或其他身体部位伸入刀盘等部件内部,以免造成伤害。
6. 综掘机运行过程中,如遇到异常情况,请立即停机检查原因,并及时排除故障。
7. 综掘机停止作业后,应及时关闭电源开关,并进行相关的保养和维护工作。
四、应急预案1. 综掘机在作业过程中,如遇到火灾等紧急情况,应立即按照应急预案进行处置,并确保人员安全撤离。
2. 在进行施工作业时,如发现地质突破或地质灾害等突发情况,应立即停止施工,并及时报告相关部门。
3. 在进行综掘机保养和维护时,应遵守相关的规程和操作步骤,确保安全进行。
五、安全警示1. 综掘机作业时,请确保周围没有人员靠近工作区域。
2. 使用综掘机时需严禁酒后驾驶或疲劳驾驶,确保操作人员的工作状态良好。
3. 综掘机作业过程中,如发现安全隐患或设备故障,应立即报告上级,并及时采取相应的措施处理。
六、总结EBZ综掘机的安全操作规程是保障施工人员和设备安全的重要措施,操作人员必须严格遵守上述规程,并做到严把安全关。
EBZ200A悬臂式掘进机(可伸缩型)产品说明书执行标准:MT/T238.3-2006Q/TK1064-2010地址:山西省太原市高新技术开发区电子街25号电话:0351-*******传真:0351-*******邮政编码:030032电子信箱:tmmc@操作人员必须进行相应的煤矿安全规程培训使用者在使用前必须认真阅读本产品说明书太重煤机有限公司2013年5月目录安全警示................................................................41.概述....................................................................61.1产品特点 (6)1.2主要用途及适用范围 (6)1.3产品型号、名称和型号含义 (6)1.4使用环境条件 (7)1.5安全保护 (7)2.各部件结构特征与工作原理.................................................82.1总体结构及工作原理 (8)2.2截割机构 (11)2.3装载机构 (13)2.4运输机构 (14)2.5主机架装配 (15)2.6行走机构 (16)2.7后支撑装置 (17)2.8液压系统 (17)2.9水系统 (18)3.技术特征...............................................................193.1总体参数 (19)3.2截割机构 (19)3.3装载机构(液压马达驱动) (19)3.4运输机构(液压马达驱动) (20)3.5行走机构(液压马达驱动) (20)3.6液压系统 (21)3.7油缸主要参数 (21)4.各部的安装与调整.......................................................234.1安全警示 (23)4.2机器的解体 (24)4.3向井下运输顺序和要求 (24)4.4装配方法及起吊安装图 (27)4.5在井下的装配顺序 (30)4.6装配时的注意事项 (30)4.7各部分的调整及调整注意事项 (30)5.使用操作...............................................................335.1使用前的准备和检查 (33)5.2使用时的安全防护 (33)5.3操作顺序(换向阀操作) (33)5.4掘进作业 (38)5.5有关操作注意事项 (39)6.故障分析与排除.........................................................407.保养与维修.............................................................417.1日常检查 (41)7.3注油 (44)7.4低温运转时的注油 (48)7.5冷却水 (48)8.运输及贮存.............................................................498.1运输时的注意事项: (49)8.2贮存条件及注意事项: (49)9.操作、维护、保养规程....................................................499.1说明: (49)9.2地面试运转与拆卸 (50)9.3设备装卸与运输: (50)9.4井下组装: (51)9.5正常操作: (53)9.6日常维护与修理: (55)10.附录Ⅰ................................................................5610.1高压胶管代号 (56)10.2水系统原理图 (56)11.其它..................................................................5811.1受控主要零(元)部件和安标控制件选配须知: (58)11.2随机备件明细表如下: (58)11.3随机工具明细表如下: (60)11.4随机技术资料: (61)11.5质量承诺: (61)11.6安标控制件明细表如下: (61)电气部分使用说明书........................................................631.概述...................................................................631.1产品特点 (63)1.2用途及适用范围: (63)1.3型号的组成及其含义 (64)1.4使用环境条件: (64)2.主要参数:.............................................................652.1开关箱 (65)2.2操作箱 (66)3.结构...................................................................664.工作原理...............................................................685.规格、尺寸与重量........................................................725.1开关箱 (72)5.2操作箱 (72)6.安装和调试.............................................................726.1注意事项: (72)6.2用途: (72)6.3安装: (73)6.4使用: (73)6.6质量保证: (73)6.7售后服务: (73)7.包装、运输、贮存.......................................................747.1包装 (74)7.2运输 (74)7.3储存 (74)8.开启使用...............................................................748.1在有遮蔽的干燥场所进行开盒。

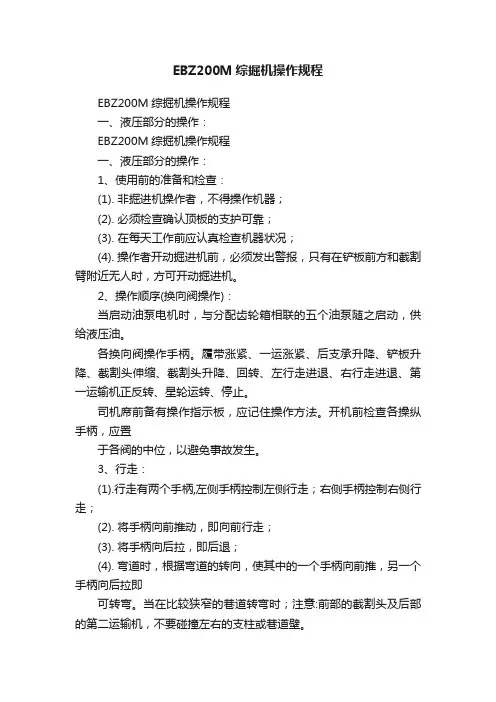

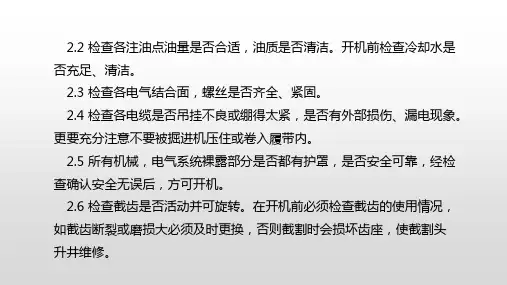

EBZ200M综掘机操作规程EBZ200M综掘机操作规程一、液压部分的操作:EBZ200M综掘机操作规程一、液压部分的操作:1、使用前的准备和检查:(1). 非掘进机操作者,不得操作机器;(2). 必须检查确认顶板的支护可靠;(3). 在每天工作前应认真检查机器状况;(4). 操作者开动掘进机前,必须发出警报,只有在铲板前方和截割臂附近无人时,方可开动掘进机。
2、操作顺序(换向阀操作):当启动油泵电机时,与分配齿轮箱相联的五个油泵随之启动,供给液压油。
各换向阀操作手柄。
履带涨紧、一运涨紧、后支承升降、铲板升降、截割头伸缩、截割头升降、回转、左行走进退、右行走进退、第一运输机正反转、星轮运转、停止。
司机席前备有操作指示板,应记住操作方法。
开机前检查各操纵手柄,应置于各阀的中位,以避免事故发生。
3、行走:(1).行走有两个手柄,左侧手柄控制左侧行走;右侧手柄控制右侧行走;(2). 将手柄向前推动,即向前行走;(3). 将手柄向后拉,即后退;(4). 弯道时,根据弯道的转向,使其中的一个手柄向前推,另一个手柄向后拉即可转弯。
当在比较狭窄的巷道转弯时;注意:前部的截割头及后部的第二运输机,不要碰撞左右的支柱或巷道壁。
(5). 履带张紧操作:履带张紧油缸与截割头升降油缸共用一组换向阀,履带张紧油缸张紧前,将铲板和后支承支起,即将履带抬起,打开操纵台中的高压截止阀,将换向阀手柄向前推,张紧油缸开始动作。
张紧完成后装上卡板,手柄回中位油缸泄荷,关闭高压截止阀;(6). 张紧油缸回缩:将铲板和后支承支起,打开高压截止阀,将换向阀手柄向前推,张紧油缸开始动作,取出卡板后,换向阀手柄调至中位,由履带自重使油缸活塞杆回缩。
4、铲板的操作:(1).铲板部的升降:a) 若将此手柄向前推动,铲板向上抬起,铲尖距地高度可达450mm;将手把向下拉,铲板落下与底板相接,铲板可下卧300mm;b) 当截割时,应将铲尖与底板压接,以防止机体的振动;c) 当铲尖抬起时,要注意截割头下降位置,d) 当铲板在抬起位置时,链条较原来处于松动状态,如此时起动运输机,会造成与溜槽底残留煤泥,至使链条浮起,因此当第一运输机工作时,要注意铲板高度的调整;e) 当行走时,必须将铲板抬起。
EBZ200悬臂式掘进机使用说明书三一重型装备有限公司二O一O年三月(V1.3)EBZ200悬臂式掘进机使用说明书目录序言 (1)特别提示 (2)重要安全事项 (3)第一章产品资料 (6)第1节概述 (7)第2节主要结构 (9)第3节技术特性 (15)第二章产品使用操作 (18)第1节安装调整 (19)第2节作业操作 (20)第3节运输贮运 (24)第三章产品技术保养 (31)第1节保养维修 (32)第2节注油 (36)第3节 操作维护保养程序 (42)第4节 截割减速机维护保养规程 (48)第5节 伸缩部轴承维护保养规程 (50)第四章 故障分析与排除 (51)第五章 选配件 (58)序言衷心感谢您选用EBZ200悬臂式掘进机,我们将为您提供优质的产品和星级的售后服务。
我公司吸取国际上掘进机的技术精髓,集长期从事煤炭机械设计和制造的经验而研制的EBZ200悬臂式掘进机,该机适用于煤巷或半煤岩巷以及软岩的巷道掘进,也可在铁路、公路、水力工程等隧道中使用。
本使用说明书向您详细介绍了EBZ200悬臂式掘进机的技术特点、性能参数、工作原理、结构组成、安全操作、保养维修等各方面的内容。
为了使机器长期保持性能、防止故障及事故的发生,必须按照规定进行操作、维护检测、故障诊断和修理作业。
请您在操作前仔细地阅读本说明书。
这将会:——帮助您了解本机器;——避免由于不适当操作而引起的机器故障;——增加机器的可靠性;——延长机器的使用寿命;——减少修理费用和停机时间。
要保证本说明书象工具箱里的工具一样伸手可得,以便能够随时阅读。
只有完全了解说明书的内容,您才能熟练而安全地操作机器。
三一重型装备有限公司特别提示:请您精心维护和正确使用EBZ200悬臂式掘进机,对于违反下列规定而造成的后果,三一重装无义务承担责任:1.使用掘进机前,务必仔细阅读本说明书,并按所述要求进行操作;2.应按本说明书所规定的范围内使用掘进机,不得随意另作它用;3.操作人员必须是经过培训的熟练工人。
KSZG/ZJ0220安装、使用产品前,请阅读本使用说明书 EBZ200型掘进机电气使用说明书执行标准:MT/T238.3-2006 Q/KSZS02.82—2008CNBM 凯盛重工有限公司恒通牌EBZ200型掘进机 电气使用说明书1凯盛重工有限公司(原淮南煤矿机械厂)1. 概述EBZ200型掘进机电气系统主要由矿用隔爆型电气控制箱(以下简称电控箱)、矿用隔爆型操作箱(以下简称操作箱)、隔爆型照明灯、隔爆型蜂鸣器、隔爆型急停按钮、甲烷断电仪等组成,在交流50Hz,1140v 的供电线路中,对掘进机的各种作业进行控制,并对各电动机和控制回路进行监测和保护,运行状态及故障中文显示。
使用条件:a)海拔高度不超过2000米; b)周围介质温度不超过-5℃~40℃; c)周围空气相对湿度不大于95%(25℃);d)在无强烈颠簸振动和冲击的环境中;e)在无破坏绝缘及腐蚀金属的气体和蒸汽的环境中 f)在能防雨雪与滴水的地方;g)在与水平面的安装倾斜不超过20°的环境中; h)电控设备的工作制为间断长期工作制; i)在具有甲烷爆炸性危险的煤矿井下。
2. 型号及结构特征 2.1 电控箱电控箱型号:KXJ-320/1140(660)E防爆形式: Exd[ib]I (隔爆兼本质安全型)电气使用说明书 恒通牌EBZ200型掘进机2 CNBM 凯盛重工有限公司电控箱有两大腔,左侧是接线腔,右侧是主腔,主腔门为快开门式,腔门由安装于箱体上下两端的悬臂支撑。
门与箱体之间用14个扣钉紧扣以实现隔爆结合,调节扣钉可以改变隔爆结合面的间隙,门与箱体之间有可靠的机械联锁,只有按下箱体左上方可自锁的紧急停止按钮,才能分合隔离开关,以保证隔离开关不带负荷操作。
隔离开关处于分断位置时才能拧紧闭锁螺杆,打开腔门,以保证腔门打开时,腔内所有元器件(但不包括隔离开关的电源侧)不带电,同时,闭锁螺杆拧出后,由于联锁,使隔离开关不能闭合。
