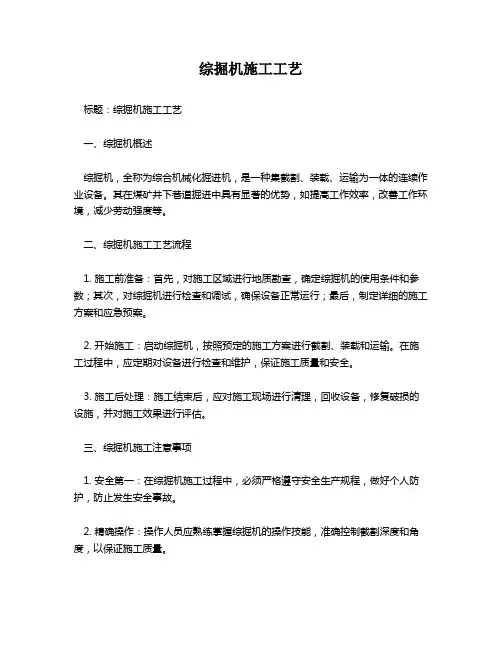

综掘机施工工艺
标题：综掘机施工工艺
一、综掘机概述
综掘机，全称为综合机械化掘进机，是一种集截割、装载、运输为一体的连续作业设备。
其在煤矿井下巷道掘进中具有显著的优势，如提高工作效率，改善工作环境，减少劳动强度等。
二、综掘机施工工艺流程
1. 施工前准备：首先，对施工区域进行地质勘查，确定综掘机的使用条件和参数；其次，对综掘机进行检查和调试，确保设备正常运行；最后，制定详细的施工方案和应急预案。
2. 开始施工：启动综掘机，按照预定的施工方案进行截割、装载和运输。
在施工过程中，应定期对设备进行检查和维护，保证施工质量和安全。
3. 施工后处理：施工结束后，应对施工现场进行清理，回收设备，修复破损的设施，并对施工效果进行评估。
三、综掘机施工注意事项
1. 安全第一：在综掘机施工过程中，必须严格遵守安全生产规程，做好个人防护，防止发生安全事故。
2. 精确操作：操作人员应熟练掌握综掘机的操作技能，准确控制截割深度和角度，以保证施工质量。
3. 定期维护：为了保证综掘机的正常运行，应定期进行设备的检查和维护，及时发现和解决问题。
四、综掘机施工的优势
1. 提高效率：综掘机可以实现连续作业，大大提高掘进速度和效率。
2. 改善环境：综掘机施工产生的粉尘和噪音较少，有利于改善工作环境。
3. 减轻劳动强度：综掘机自动化程度高，可大大减轻工人的体力劳动。
综上所述，综掘机施工工艺具有明显的优越性，对于提高煤矿井下巷道掘进的效率和安全性具有重要的意义。

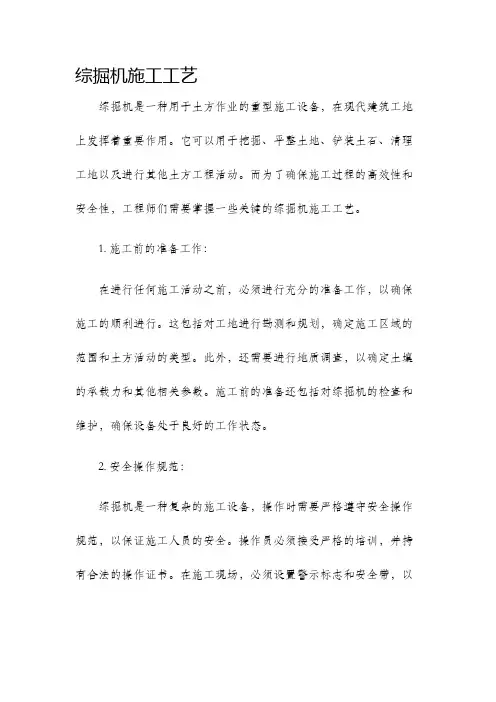

综掘机施工工艺综掘机是一种用于土方作业的重型施工设备，在现代建筑工地上发挥着重要作用。
它可以用于挖掘、平整土地、铲装土石、清理工地以及进行其他土方工程活动。
而为了确保施工过程的高效性和安全性，工程师们需要掌握一些关键的综掘机施工工艺。
1. 施工前的准备工作：在进行任何施工活动之前，必须进行充分的准备工作，以确保施工的顺利进行。
这包括对工地进行勘测和规划，确定施工区域的范围和土方活动的类型。
此外，还需要进行地质调查，以确定土壤的承载力和其他相关参数。
施工前的准备还包括对综掘机的检查和维护，确保设备处于良好的工作状态。
2. 安全操作规范：综掘机是一种复杂的施工设备，操作时需要严格遵守安全操作规范，以保证施工人员的安全。
操作员必须接受严格的培训，并持有合法的操作证书。
在施工现场，必须设置警示标志和安全带，以避免意外事故发生。
此外，还需要定期检查和维护综掘机的安全装置，如防护罩、安全阀等。
3. 综掘机的施工技巧：在进行综掘机施工时，需要掌握一些技巧和技巧，以提高施工的效率和质量。
首先，操作员应该熟悉综掘机的控制器和功能按钮，以便能够准确地控制设备。
其次，操作员应该根据土质条件和工程要求选择合适的挖掘方式和装载方法。
例如，在硬土地区，可以选择使用冲击力较大的挖斗，而在松软土地区，则应选择防滑斗进行装载。
4. 综掘机的维护保养：维护保养是确保综掘机正常运行的关键。
在施工过程中，应定期检查设备的润滑油、液压油、机油等，并根据需要进行更换。
此外，还需要清洁并保养设备的液压系统、转向系统和动力系统，以确保其正常工作。
同时，还需要定期检查设备的关键零部件，如履带、链条和轮胎，确保其磨损程度在合理的范围内。
5. 施工现场的环境保护：综掘机施工过程中产生的废弃物和废气对环境有一定的影响，因此需要采取一些措施来保护环境。
首先，必须合理安排施工现场，避免对周围环境造成不必要的扰动。
其次，施工现场应设置垃圾桶和排污系统，方便及时清理废弃物和废水。
综掘机安全技术措施2023-11-11目录•综掘机概述•综掘机的安全技术要求•综掘机安全技术措施•综掘机事故案例分析•综掘机安全技术措施的优化和改进建议综掘机概述综掘机是一种集切割、装载、运输、行走等功能于一体的综合机械化掘进设备。
它主要用于煤矿、铁矿、有色金属矿等地下资源的开采，是现代化矿井中重要的机械设备。
根据使用环境和用途的不同，综掘机可分为全断面掘进机和部分断面掘进机两种类型。
全断面掘进机主要用于大型地下隧道施工，而部分断面掘进机则适用于各种断面形状的巷道掘进。
综掘机的主要特点综掘机采用先进的切割技术和机械化操作，能够大幅度提高掘进效率。
高效率安全性可靠性多功能综掘机配备多种安全保护装置，能够有效地保障操作人员的安全。
综掘机结构简单，操作方便，维护保养容易，能够长时间连续工作。
综掘机不仅可以用于岩石、煤炭等资源的开采，还可以用于隧道、水下施工等多种工程领域。
综掘机的安全技术要求操作综掘机前，必须对机器进行全面检查，确认各部件正常后方可启动。
操作前检查操作规范停机维护操作综掘机时，应严格按照操作规程进行，不得违规操作。
综掘机停机后，应及时进行维护保养，确保机器处于良好状态。
03综掘机的安全操作规程0201每天对综掘机的关键部位进行检查、清洁、润滑，确保机器正常运行。
日常保养每周进行一次全面的检查和维护，包括更换润滑油、清洗空气滤清器等。
一级保养每半年进行一次深度保养，包括更换零部件、调整机器参数等。
二级保养综掘机的维护保养要求综掘机应配备完善的安全防护装置，如紧急停止按钮、防护栏等。
综掘机的安全注意事项安全防护装置操作综掘机时，必须确保操作人员处于安全位置，避免意外伤害。
人员安全操作综掘机前，应对周边环境进行检查，确保没有障碍物和危险源。
周边环境综掘机安全技术措施防止综掘机突出安全技术措施定期检查综掘机的使用状态，确保设备运转正常，防止因设备故障导致的突出事故。
在使用综掘机前，必须对工作面进行全面的安全检查，确保工作面无瓦斯和其他有害气体的泄漏。

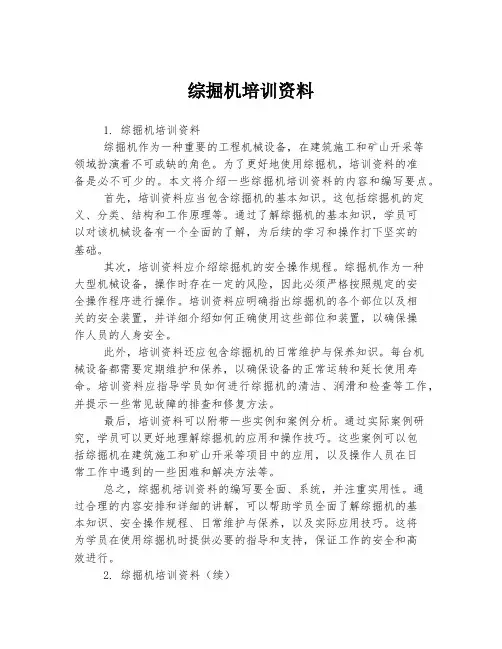

综掘机培训资料1. 综掘机培训资料综掘机作为一种重要的工程机械设备，在建筑施工和矿山开采等领域扮演着不可或缺的角色。
为了更好地使用综掘机，培训资料的准备是必不可少的。
本文将介绍一些综掘机培训资料的内容和编写要点。
首先，培训资料应当包含综掘机的基本知识。
这包括综掘机的定义、分类、结构和工作原理等。
通过了解综掘机的基本知识，学员可以对该机械设备有一个全面的了解，为后续的学习和操作打下坚实的基础。
其次，培训资料应介绍综掘机的安全操作规程。
综掘机作为一种大型机械设备，操作时存在一定的风险，因此必须严格按照规定的安全操作程序进行操作。
培训资料应明确指出综掘机的各个部位以及相关的安全装置，并详细介绍如何正确使用这些部位和装置，以确保操作人员的人身安全。
此外，培训资料还应包含综掘机的日常维护与保养知识。
每台机械设备都需要定期维护和保养，以确保设备的正常运转和延长使用寿命。
培训资料应指导学员如何进行综掘机的清洁、润滑和检查等工作，并提示一些常见故障的排查和修复方法。
最后，培训资料可以附带一些实例和案例分析。
通过实际案例研究，学员可以更好地理解综掘机的应用和操作技巧。
这些案例可以包括综掘机在建筑施工和矿山开采等项目中的应用，以及操作人员在日常工作中遇到的一些困难和解决方法等。
总之，综掘机培训资料的编写要全面、系统，并注重实用性。
通过合理的内容安排和详细的讲解，可以帮助学员全面了解综掘机的基本知识、安全操作规程、日常维护与保养，以及实际应用技巧。
这将为学员在使用综掘机时提供必要的指导和支持，保证工作的安全和高效进行。
2. 综掘机培训资料（续）在上一篇文章中，我们介绍了综掘机培训资料的一些主要内容和编写要点。
本文将继续探讨综掘机培训资料的编写方法和注意事项。
首先，培训资料应注重实践操作。
除了理论知识，综掘机培训还需要进行实际的操作演示和练习。
培训资料可以包含一些综掘机的实例操作和操作技巧的讲解，以帮助学员更好地掌握实际操作中的要领。

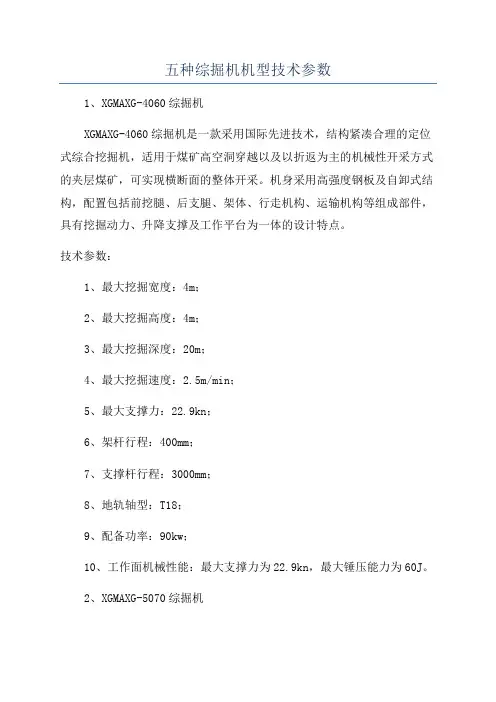

五种综掘机机型技术参数
1、XGMAXG-4060综掘机
XGMAXG-4060综掘机是一款采用国际先进技术，结构紧凑合理的定位式综合挖掘机，适用于煤矿高空洞穿越以及以折返为主的机械性开采方式的夹层煤矿，可实现横断面的整体开采。
机身采用高强度钢板及自卸式结构，配置包括前挖腿、后支腿、架体、行走机构、运输机构等组成部件，具有挖掘动力、升降支撑及工作平台为一体的设计特点。
技术参数：
1、最大挖掘宽度：4m；
2、最大挖掘高度：4m；
3、最大挖掘深度：20m；
4、最大挖掘速度：2.5m/min；
5、最大支撑力：22.9kn；
6、架杆行程：400mm；
7、支撑杆行程：3000mm；
8、地轨轴型：T18；
9、配备功率：90kw；
10、工作面机械性能：最大支撑力为22.9kn，最大锤压能力为60J。
2、XGMAXG-5070综掘机
XGMAXG-5070综掘机是一款国际先进技术，采用机构紧凑合理的定位
式综合挖掘机，适用于以折返为主的夹层煤矿，可实现横断面的整体开采。
机身采用高强度钢板及自卸式结构，配置包括前挖腿、后支腿、架体、行
走机构、运输机构等组成部件，具有挖掘动力、升降支撑及工作平台为一
体的设计特点。
技术参数：
1、最大挖掘宽度：5m；。
综合机械化掘进基础知识一、综掘进机的分类:按适宜掘进介质硬度分:半煤岩掘进机:适用于(f <5)岩巷掘进机:适用于(f <7) 按切割头布置方式分: 纵轴式横轴式按照装载机构形式分: 星轮式蟹爪式按成巷类型分: 部分断面全断面半煤岩掘进机:AM-50(EBH-120)原淮南煤矿机械厂(现凯盛重工),S100,S150(J)黑龙江佳木斯煤机厂,EBZ120(TP煤科院山西太原煤科分院掘进机研究所),EBZ160(沈阳三一重工），另外还有石家庄的ＥＢＺ１５０等。
二者之间的大功率掘进机:S200, EBZ230(佳木斯煤机厂),EBZ200(H)(沈阳三一重工),EBZ220(上海创立）。
进口大功率岩巷掘进机:MK3英国多斯科公司,WAV300德国,AHM105奥刚联二、综掘机型号中各字母的含义:S:日本三井三池, E:掘进机, B:悬臂式, Z:纵轴式, H:横轴式, TP:太原平顶山合作, 数字:截割功率(特别解释:奥刚联的AM50）。
纵轴式与横轴式的区别形式与优缺点:从受力分析的角度分析，横轴式掘进机更能吸收切割反作用力，机组稳定性好，同等条件下，横轴式适合更硬一些岩（煤）。
三、掘进机的结构和工作原理： 通过ＭＫ３和ＥＢＺ２３０图片展示进行讲解： 截割部：切割头（涨套式和花键式），悬臂，切割减速箱，切割电机，升降油缸，叉形架，托梁器等。
装载部：铲板（耐磨板），铲板升降油缸，耙爪（蟹形和星轮）及转盘，装载减速箱（有的是马达直接驱动），马达，挡板等 回转装置：回转台，回转轴承，回转油缸，切割臂固定耳 本体部：本体框架或前后横梁与前后叉架 行走部：履带，履带本体，托轮，行走马达，减速与制动器，驱动与导向轮，履带涨紧油缸。
液压系统：油箱，泵站，马达，油缸，管路及附件，阀组，过滤器及冷却器。
电气系统：电控箱，接线腔，显示，定位，监测， 照明，报警，电机，电缆等。
一运：溜槽，刮板链组件，驱动与改向轮轴，电机（马达），减速器，刮板链涨紧机构， 后支撑装置：支撑架和后支撑油缸。
综掘机管理制度综掘机是一种重要的工程机械设备，广泛应用于土方工程、矿山开采和道路建设等领域。
为了确保综掘机的安全运行、提高工作效率，需要建立一个科学的综掘机管理制度。
本文将围绕综掘机的使用、维护、安全和节能减排等方面，详细介绍综掘机管理制度的内容和要求。
一、综掘机的使用管理1. 综掘机的购置和配置：根据项目需求和工作环境，合理选型综掘机。
对于购置的综掘机，应进行合适的配置，包括斗容量、铲斗类型、液压系统和电气系统等。
2. 综掘机的调度和监控：综掘机需要进行日常调度，合理安排工作任务和作业时间。
同时，采用现代化的监控系统对综掘机进行远程监控，以提高管理和维护效率。
3. 综掘机的使用维护：使用人员应熟悉综掘机的操作规程和安全操作要求，严格按照操作手册进行操作。
定期对综掘机进行检查和维护，及时更换易损件，确保设备的正常运行。
二、综掘机的维护管理1. 综掘机的日常维护：使用人员应按照设备使用手册的维护要求，做好日常维护工作，包括设备的清洁、润滑和检查等。
特别要注意液压油、发动机油和冷却液的检查和更换。
2. 综掘机的定期检修：设立维修计划，定期对综掘机进行全面检修。
对关键部件和系统进行维护和升级，及时修复设备故障和损坏，提高设备可靠性和使用寿命。
3. 综掘机的备件管理：建立综掘机备件库，按照备件管理制度进行备件的采购、储备和使用。
合理计划备件的数量和种类，保证备件的及时供应和可靠性。
三、综掘机的安全管理1. 安全生产教育培训：建立健全的安全生产教育体系，对综掘机使用人员进行安全操作和应急处理的培训。
提高工作人员的安全意识和应对能力。
2. 安全生产制度：制定和落实各项安全管理制度，包括操作规程、事故处理和应急预案等。
加强事故隐患排查和整改，保障综掘机使用过程中的安全。
3. 安全设施配备：配备必要的安全设施，包括防护装置、报警器和灭火设备等。
对综掘机进行定期的安全检查和维护，确保设备的安全运行。
四、综掘机的节能减排管理1. 节能技术应用：推广应用综掘机节能技术，包括智能控制系统、能量回收装置和高效换能器等。
综掘机维护保养制度综掘机是一种重型工程机械，常用于土方工程、矿山开采和建筑工地等工作场合。
维护保养对于综掘机的正常运行和延长使用寿命至关重要。
下面，我将针对综掘机的维护保养制度进行详细说明。
一、日常维护保养1.清洁：每次使用后，应对综掘机进行清洁，包括清理车架、挖斗、液压系统、冷却系统等部分，去除泥沙、尘土和杂质，避免积累和堵塞。
2.润滑：定期对综掘机进行润滑，包括润滑点的加油和油脂更换，确保机械部件的正常运转和减少磨损。
3.紧固：检查综掘机各个部分的螺栓和紧固件，确保其处于正确的紧固状态。
4.电源：检查电池的电量和连接线路的接触情况，确保综掘机的电力供应正常。
5.筛选：定期对综掘机的空气滤清器、油滤器和燃油滤清器进行检查和更换，以保证机械系统的净化效果。
二、定期维护保养1.机油更换：根据综掘机使用手册的规定，定期更换机油，确保机械部件的润滑效果和散热效果。
2.液压系统维护：定期进行液压油的检查和更换，确保液压系统的正常工作，防止液压油泄漏和气泡生成。
3.冷却系统维护：定期检查综掘机的冷却系统，清理水箱和散热器上的杂物，确保冷却效果良好。
4.电气系统检查：定期检查综掘机的电气系统，包括电源线路、开关和传感器等，确保其正常工作。
5.底盘维护：定期检查和更换履带、链轮和链条等底盘部件，确保综掘机的行走和转动的灵活性和稳定性。
三、季节性维护保养1.冬季维护：在寒冷的冬季，综掘机的冷却系统、润滑系统和电气系统容易受到冰冻和结冰的影响，需要加强维护保养和防冻措施。
2.夏季维护：夏季综掘机易受高温和高湿度的影响，容易出现散热不良和电气故障等问题，需要做好冷却和通风维护。
四、特殊情况维护保养1.装卸维护：在综掘机需要进行装卸作业时，需要注意操作规范，避免损坏机械部件和结构。
2.故障维护：在综掘机出现故障时，应根据具体情况采取相应的维修措施，修理或更换故障部件。
以上是针对综掘机的维护保养制度的详细说明。
通过实施科学合理的维护保养制度，可以保证综掘机的正常运行和延长使用寿命，提高工作效率和经济效益。
