轴类零件加工及工艺设计轴类零件加工工艺一、轴类零件的功用、结构特点及技术要求轴类零件是机器中经常遇到的典型零件之一。
它主要用来支承传动零部件,传递扭矩和承受载荷。
轴类零件是旋转体零件,其长度大于直径,一般由同心轴的外圆柱面、圆锥面、内孔和螺纹及相应的端面所组成。
根据结构形状的不同,轴类零件可分为光轴、阶梯轴、空心轴和曲轴等。
轴的长径比小于5的称为短轴,大于20的称为细长轴,大多数轴介于两者之间。
轴用轴承支承,与轴承配合的轴段称为轴颈。
轴颈是轴的装配基准,它们的精度和表面质量一般要求较高,其技术要求一般根据轴的主要功用和工作条件制定,通常有以下几项:(一)尺寸精度起支承作用的轴颈为了确定轴的位置,通常对其尺寸精度要求较高(IT5~IT7)。
装配传动件的轴颈尺寸精度一般要求较低(IT6~IT9)。
(二)几何形状精度轴类零件的几何形状精度主要是指轴颈、外锥面、莫氏锥孔等的圆度、圆柱度等,一般应将其公差限制在尺寸公差范围内。
对精度要求较高的内外圆表面,应在图纸上标注其允许偏差。
(三)相互位置精度轴类零件的位置精度要求主要是由轴在机械中的位置和功用决定的。
通常应保证装配传动件的轴颈对支承轴颈的同轴度要求,否则会影响传动件(齿轮等)的传动精度,并产生噪声。
普通精度的轴,其配合轴段对支承轴颈的径向跳动一般为0.01~0.03mm,高精度轴(如主轴)通常为0.001~0.005mm。
(四)表面粗糙度一般与传动件相配合的轴径表面粗糙度为Ra2.5~0.63μm,与轴承相配合的支承轴径的表面粗糙度为Ra0.63~0.16μm。
二、轴类零件的毛坯和材料(一)轴类零件的毛坯轴类零件可根据使用要求、生产类型、设备条件及结构,选用棒料、锻件等毛坯形式。
对于外圆直径相差不大的轴,一般以棒料为主;而对于外圆直径相差大的阶梯轴或重要的轴,常选用锻件,这样既节约材料又减少机械加工的工作量,还可改善机械性能。
根据生产规模的不同,毛坯的锻造方式有自由锻和模锻两种。
轴类零件的加工工艺
1. 零件分析:对轴类零件的图纸加工进行分析,包括尺寸、精度、材料等方面,确定加工工艺路线。
2. 材料准备:根据轴类零件的材料要求,选择符合要求的原材料进行加工前的准备。
3. 车削加工:轴类零件的加工主要采用车削的方式进行,通过车床加工,将材料逐步加工成符合要求的零件形状和尺寸。
4. 磨削加工:对于需要达到精度要求较高的轴类零件,可以通过磨削的方式进行加工,如内外圆磨削、表面磨削等。
5. 热处理:对于一些需要改变材料性质的轴类零件,可以通过热处理的方式进行加工,如淬火、回火等。
6. 装配:根据轴类零件的要求,可以进行装配,使得零件能够正常地使用。
7. 检验:对加工完成的轴类零件进行检验,包括尺寸、精度、硬度等方面的检验,确保零件质量符合要求。
第六章典型零件加工第一节第一节轴类零件加工一、一、概述(一)、轴类零件的功用与结构特点1、功用:为支承传动零件(齿轮、皮带轮等)、传动扭矩、承受载荷,以及保证装在主轴上的工件或刀具具有一定的回转精度。
2、2、分类:轴类零件按其结构形状的特点,可分为光轴、阶梯轴、空心轴和异形轴(包括曲轴、凸轮轴和偏心轴等)四类。
图轴的种类a)光轴b)空心轴c)半轴d)阶梯轴e)花键轴f)十字轴g)偏心轴h)曲轴i) 凸轮轴若按轴的长度和直径的比例来分,又可分为刚性轴(L/d<12=和挠性轴(L/d>12)两类。
3、表面特点:外圆、内孔、圆锥、螺纹、花键、横向孔(二)主要技术要求:1、尺寸精度轴颈是轴类零件的主要表面,它影响轴的回转精度及工作状态。
轴颈的直径精度根据其使用要求通常为IT6~9,精密轴颈可达IT5。
2、几何形状精度轴颈的几何形状精度(圆度、圆柱度),一般应限制在直径公差点范围内。
对几何形状精度要求较高时,可在零件图上另行规定其允许的公差。
3、位置精度主要是指装配传动件的配合轴颈相对于装配轴承的支承轴颈的同轴度,通常是用配合轴颈对支承轴颈的径向圆跳动来表示的;根据使用要求,规定高精度轴为0.001~0.005mm,而一般精度轴为0.01~0.03mm。
此外还有内外圆柱面的同轴度和轴向定位端面与轴心线的垂直度要求等。
4.表面粗糙度根据零件的表面工作部位的不同,可有不同的表面粗糙度值,例如普通机床主轴支承轴颈的表面粗糙度为Ra0.16~0.63um,配合轴颈的表面粗糙度为Ra0.63~2.5um,随着机器运转速度的增大和精密程度的提高,轴类零件表面粗糙度值要求也将越来越小。
(三)、轴类零件的材料和毛坯合理选用材料和规定热处理的技术要求,对提高轴类零件的强度和使用寿命有重要意义,同时,对轴的加工过程有极大的影响。
1、轴类零件的材料一般轴类零件常用45钢,根据不同的工作条件采用不同的热处理规范(如正火、调质、淬火等),以获得一定的强度、韧性和耐磨性。
课题编制轴类零件机械加工H艺规程(四)课时2课时(90min)教学目标知识技能目标:(1)了解轴类零件的工艺及工作实践中常见问题的分析方法(2)能够编制一般轴类零件的机械加工工艺规程素质目标:(1)养成认真负责、求真务实、刻苦钻研的工作作风(2)践行服务集体、顾全大局的团队精神教学重睢点教学重点:轴类零件的工艺及工作实践中常见问题的分析方法教学难点:编制一般轴类零件的机械加工工艺规程教学方法情景模拟法、i并授法、问答法、讨论法教学用具电脑、投影仪、多媒体课件、教材教学过程主要教学内容及步骤课前任努【教师】布置课前任务,和学生负责人取得联系,提醒同学通过APP或其他学习软件,收集轴类零件工艺的相关资料,并进行了解【学生】提前上网观看相关资料,熟悉教材考勤【教师】使用APP进行签到【学生】按照老师要求签到问题导入【教师】提出问题轴类零件的生产需要用到哪些工艺?如何编制一般轴类零件的机械加工工艺规程?【学生】聆听、思考、讨论、回答传授新知【教师】通过大家的发言,引入新的知识点,讲解轴类零件的工艺分析,以及工作实践中常见问题的分析方法等知识六、轴类零件的工艺分析【教师】通过多媒体展示“传动轴”图片,并讲解传动轴的加工方法传动轴的材料为45钢,小批生产,淬火硬度为40~45HRCβ该传动轴的工艺分析如下。
(1)传动轴为小批生产,材料为45钢,形状简单,精度要求中等,各段轴颈直径尺寸相差较大,因此选用锻件毛坯。
(2)传动轴加工可划分为粗加工、半精加工和精加工三个阶段.粗加工时,以外圆为定位基准;半精加工时,以外圆和中心孔为定位基准(即一夹一顶);精加工时,以两中心孔为定位基准(即两顶尖)。
(3)由于传动轴采用的是锻件毛坯,因此加工前应安排退火热处理,以消除毛坯的内应力和改善材料的切削性能。
传动轴最终热处理是淬火后高温回火,该工序应放在半精加工之后,粗磨、精磨之前进行,即在车螺纹和铳键槽之后进行。
为了保证磨削的加工精度,在淬火及高温回火热处理之后,应安排修研中心孔工序。

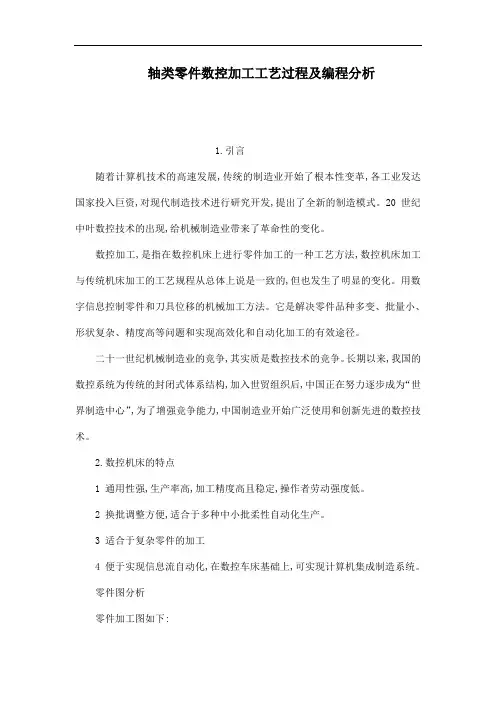

轴类零件数控加工工艺过程及编程分析1.引言随着计算机技术的高速发展,传统的制造业开始了根本性变革,各工业发达国家投入巨资,对现代制造技术进行研究开发,提出了全新的制造模式。
20世纪中叶数控技术的出现,给机械制造业带来了革命性的变化。
数控加工,是指在数控机床上进行零件加工的一种工艺方法,数控机床加工与传统机床加工的工艺规程从总体上说是一致的,但也发生了明显的变化。
用数字信息控制零件和刀具位移的机械加工方法。
它是解决零件品种多变、批量小、形状复杂、精度高等问题和实现高效化和自动化加工的有效途径。
二十一世纪机械制造业的竞争,其实质是数控技术的竞争。
长期以来,我国的数控系统为传统的封闭式体系结构,加入世贸组织后,中国正在努力逐步成为“世界制造中心”,为了增强竞争能力,中国制造业开始广泛使用和创新先进的数控技术。
2.数控机床的特点1 通用性强,生产率高,加工精度高且稳定,操作者劳动强度低。
2 换批调整方便,适合于多种中小批柔性自动化生产。
3 适合于复杂零件的加工4 便于实现信息流自动化,在数控车床基础上,可实现计算机集成制造系统。
零件图分析零件加工图如下:图1 轴零件图如图1所示,该零件表面由圆柱、圆锥,圆弧、槽、螺纹、内孔等表面组成,尺寸标注完整,材料为45钢,毛坯为,无热处理和硬度要求。
加工方法的选择原则是保证加工表面的精度和表面粗糙度的要求,由于获得同一级精度及表面粗糙度的加工方法一般有许多,因而在实际选择时,要结合零件的形状、尺寸大小和形位公差等要求全面考虑。
图上几个精度较高的尺寸,因其公差值较小,所以编程时取其基本尺寸。
数控机床与系统的选择4.1数控机床的选择:选择台州市温岭金东数控机械厂生产的经济型CJK6134数控仪表车床作为加工设备,其外形图如下:图2 CK6132S数控机床外形图本车床是适用国内外市场需要而设计的车床,其用途广泛,适用于各种系统,能加工各种零件的外圆,内圆,端面,锥度,切槽以及螺纹等,故在48mm以下的可以直接进入主轴孔内夹持加工,该车床结构简单,操作灵便,刚性强,适宜于利用黑色金属,其加工精度可达6级。
轴类零件的加工方法一轴类零件的分类、技术要求轴是机械加工中常见的典型零件之一。
它在机械中主要用于支承齿轮、带轮、凸轮以及连杆等传动件,以传递扭矩。
按结构形式不同,轴可以分为阶梯轴、锥度心轴、光轴、空心轴、曲轴、凸轮轴、偏心轴、各种丝杠等如图6-1,其中阶梯传动轴应用较广,其加工工艺能较全面地反映轴类零件的加工规律和共性。
根据轴类零件的功用和工作条件,其技术要求主要在以下方面:⑴ 尺寸精度轴类零件的主要表面常为两类:一类是与轴承的内圈配合的外圆轴颈,即支承轴颈,用于确定轴的位置并支承轴,尺寸精度要求较高,通常为IT 5~IT7;另一类为与各类传动件配合的轴颈,即配合轴颈,其精度稍低,常为IT6~IT9。
⑵ 几何形状精度主要指轴颈表面、外圆锥面、锥孔等重要表面的圆度、圆柱度。
其误差一般应限制在尺寸公差范围内,对于精密轴,需在零件图上另行规定其几何形状精度。
⑶ 相互位置精度包括内、外表面、重要轴面的同轴度、圆的径向跳动、重要端面对轴心线的垂直度、端面间的平行度等。
⑷ 表面粗糙度轴的加工表面都有粗糙度的要求,一般根据加工的可能性和经济性来确定。
支承轴颈常为0.2~1.6μm ,传动件配合轴颈为0.4~3.2μm 。
⑸ 其他热处理、倒角、倒棱及外观修饰等要求。
二、轴类零件的材料、毛坯及热处理1.轴类零件的材料⑴ 轴类零件材料常用45钢,精度较高的轴可选用40Cr 、轴承钢GCr15、弹簧钢65M n ,也可选用球墨铸铁;对高速、重载的轴,选用20CrMnTi 、20Mn2B 、20Cr 等低碳合金钢或38CrMoAl 氮化钢。
⑵ 轴类毛坯常用圆棒料和锻件;大型轴或结构复杂的轴采用铸件。
毛坯经过加热锻造后,可使金属内部纤维组织沿表面均匀分布,获得较高的抗拉、抗弯及抗扭强度。
2.轴类零件的热处理锻造毛坯在加工前,均需安排正火或退火处理,使钢材内部晶粒细化,消除锻造应力,降低材料硬度,改善切削加工性能。
调质一般安排在粗车之后、半精车之前,以获得良好的物理力学性能。
毕业论文题目:轴类零件数控加工工艺及编程轴类零件数控加工工艺及编程摘要:数控机床加工工艺与普通机床加工工艺在原则上基本相同,但数控加工的整个过程是自动进行的。
数控加工的工序内容比普通机床的加工的工序内容复杂,这是因为数控机床价格昂贵,若只加工简单的工序,在经济上不合算,所以在数控机床上通常安排较复杂的工序,甚至是在通用机床上难以完成的那些工序。
数控机床加工程序的编制比普通机床工艺规程编制复杂,这是因为在普通机床的加工工艺中不必考虑的问题,如工序内工步的安排、对刀点、换刀点及走刀路线的确定等问题,在数控加工时,这一切都无例外地都变成了固定的程序内容。
正由于这个特点,促使对加工程序的正确性和合理性要求极高,不能有丝毫的差错,否则加工不出合格的零件。
关键词:轴类零件数控车削工艺设计一、零件加工工艺分析1.零件图分析如图1.1所示该零件从结构上来看包括内﹑外表面:内表面主要是孔,外表面由圆柱、圆锥、顺圆弧、逆圆弧及螺纹等表面组成,其中多个直径以及宽度尺寸有较严格的尺寸精度和表面粗糙度要求,适合数控车削加工;球面Sφ48㎜的尺寸公差还兼有控制该球面形状(线轮廓)误差的作用;零件材料为45钢,该材料具有较高的强度以及较好的韧性﹑塑性;无热处理和硬度要求。
图1.12.工艺分析(1)如图1.1所示内孔直径φ28,圆柱尺寸φ35﹑φ42和φ52,宽度尺寸4和3,取中值作为编程的尺寸依据。
其他尺寸皆取基本尺寸作为编程尺寸依据。
(2)φ52的圆柱与φ28的孔有较高的同轴度要求,加工时必须以同一个定位基准进行加工。
(3)φ28的公差等级为IT8表面粗糙度Ra为1.6,宜采用钻→扩→铰进行加工以保证尺寸和表面粗糙度的要求。
(4)在轮廓曲线上,有三处为圆弧,其中两处为既过象限又改变进给方向的轮廓曲线,因此在加工时应进行机械间隙补偿,以保证轮廓曲线的准确性。
(5)零件中有比较大的圆弧需要进行加工,为了不使加工过程中出现过切现象选择较大副偏角的车刀进行加工。
毕业设计(论文)轴类零件的加工及工艺分析姓名:班级: 08数控技师2班学号:衡阳技师学院2011年 10月 10 日数控加工是机械制造中的先进的加工技术是一种高效率,高精度与高柔性特点的自动加工方法,数控加工技术可有效解决复杂、精密、小批多变零件的加工问题,充分适应了现代化生产的需要,制造自动化是先进制造技术的重要组成部分,其核心技术是数控技术,数控技术是综合计算机、自动技术、自动检测及精密机械等高新技术的产物,它的出现及所带来的巨大利益,已引起了世界各国技术与工业界的普遍重视,目前,国内数控机床使用越来越普及,如何提高数控加工技术水平已成为当务之急,随着数控加工的日益普及,越来越多的数控机床用户感到,数控加工工艺掌握的水平是制约手工编程与CAD/CAM 集成化自动编程质量的关键因素。
数控加工工艺是数控编程与操作的基础,合理的工艺是保证数控加工质量发挥数控机床的前提条件,从数控加工的实用角度出发,以数控加工的实际生产为基础,以掌握数控加工工艺为目标,在介绍数控加工切削基础,数控机床刀具的选用,数控加工的定位与装夹以及数控加工工艺基础等基本知识的基础上,分析了数控车削的加工工艺。
前言 (Ⅰ)摘要 (Ⅲ)第一章设计概要 (1)第二章实体设计 (1)第一节零件图 (1)第二节零件实体的构造 (2)第三章工艺分析 (2)第一节零件工艺分析 (3)第二节刀具的选择 (4)第三节确立工件的定位与夹具方案 (5)第四节确定走刀顺序和路线 (6)第五节切削用量的选择 (7)第六节数控加工工艺文件的填写 (7)第七节保证加工精度的方法 (9)第四章数控加工程序 (10)结论 (22)致谢 (23)参考文献 (24)摘要:本次设计主要是对数控加工工艺进行分析与具体零件图的加工,首先对数控加工技术进行了简单的介绍,然后根据零件图进行数控加工分析。
第一,根据本零件材料的加工工序、切削用量以及其他相关因素选用刀具及刀柄和零件的轮廓特点确定需要把刀具分别分为外圆粗车刀、外圆精车刀、外切槽刀、外螺纹刀、内镗孔刀、内切槽刀和内螺纹刀。
轴类零件加工工艺轴类零件是机器中经常遇到的典型零件之一。
它主要用来支承传动零部件,传递扭矩和承受载荷。
下面由店铺向你推荐轴类零件加工工艺,希望你满意。
轴类零件加工工艺知识和内容轴类零件中工艺规程的制订,直接关系到工件质量、劳动生产率和经济效益。
一零件可以有几种不同的加工方法,但只有某一种较合理,在制订机械加工工艺规程中,须注意以下几点。
1、零件图工艺分析中,需理解零件结构特点、精度、材质、热处理等技术要求,且要研究产品装配图,部件装配图及验收标准。
2、渗碳件加工工艺路线一般为:下料→锻造→正火→粗加工→半精加工→渗碳→去碳加工(对不需提高硬度部分)→淬火→车螺纹、钻孔或铣槽→粗磨→低温时效→半精磨→低温时效→精磨。
3、粗基准选择:有非加工表面,应选非加工表面作为粗基准。
对所有表面都需加工的铸件轴,根据加工余量最小表面找正。
且选择平整光滑表面,让开浇口处。
选牢固可靠表面为粗基准,同时,粗基准不可重复使用。
4、精基准选择:要符合基准重合原则,尽可能选设计基准或装配基准作为定位基准。
符合基准统一原则。
尽可能在多数工序中用同一个定位基准。
尽可能使定位基准与测量基准重合。
选择精度高、安装稳定可靠表面为精基准。
针对上述要求,现举例说明如下。
一渗碳主轴,每批40件,材料20Cr,除内外螺纹外S0.9~C59。
渗碳件工艺比较复杂,必须对粗加工工艺绘制工艺草图)。
主轴加工工艺过程1、车工序采用设备:CA6140、莫氏3号铰刀、莫氏3 号塞规1:5环规工序内容:按工艺草图车全部至尺寸(1)一端钻中心孔φ2。
(2)1:5锥度及莫氏3#内锥涂色检验,接触面>60%。
(3)各需磨削的外圆对中心孔径向跳动不得大于0.1注:最后要进行检查2、淬工序内容:热处理S0.9-C593、车工序内容:去碳。
一端夹牢,一端搭中心架(1)车端面,保证φ36右端面台阶到轴端长度为40(2)修钻中心孔φ5B型(3)调头(4)车端面,取总长340至尺寸,继续钻深至85,60°倒角4、车工序采用设备:CA6140工序内容:一夹一顶(1)车M30×1.5–6g左螺纹大径及ф30JS5处至Φ30+6.0 +5 .0++(2)车φ25至φ25+0.2+0.1长43(3)车φ35至φ353+0.4+0.3(4)车砂轮越程槽5、车工序内容:调头,一夹一顶(1)车M30×1.5–6g螺纹大径及φ30JS5处至φ30+0.6+0.5(2)车φ40至φ40+0.6+0.5(3)车砂轮越程槽6、铣工序内容:铣19+0.28二平面至尺寸7、热工序内容:热处理HRC598、研工序内容:研磨二端中心孔9、外磨工序采用设备:M1430A工序内容:二顶尖,(另一端用锥堵)(1)粗磨φ40外圆,留0.1~0.15余量(2)粗磨φ30js外圆至φ30t+0.1+0.08(二处)台阶磨出即可(3)粗磨1:5锥度,留磨余量10、内磨工序采用设备:M1432A工序内容:用V型夹具(ф30js5二外圆处定位)磨莫氏3﹟内锥(重配莫氏3﹟锥堵)精磨余量 0.2~0.25 11、热工序内容:低温时效处理(烘),消除内应力12、车工序采用设备:Z-2027工序内容:一端夹住,一端搭中心架(1)钻φ10.5孔,用导向套定位,螺纹不攻(2)调头,钻孔φ5攻M6–6H内螺纹(3)锪孔口60°中心孔(4)调头套钻套钻孔ф10.5×25(螺纹不改)(5)锪60°中心孔,表面精糙度0.813、钳工序内容:(1)锥孔内塞入攻丝套(2)攻M12–6H内螺纹至尺寸14、研工序内容:研中心孔Ra0.815、外磨工序内容:工件装夹于二顶尖间(1)精磨φ40及φ35φ25外圆至尺寸(2)磨M30×1.5 M30×1.5左螺纹大径至30-0.2-0.3-(3)半精磨ф30js5二处至ф30+0.04+0.03(4)精磨1:5锥度至尺寸,用涂色法检查按触面大于85%16、磨工序内容:工件装夹二顶尖间,磨螺纹(1)磨M30×1.5–6g左螺纹至尺寸(2)磨M30×1.5–6g螺纹至尺寸17、研工序内容:精研中心孔Ra0.418、外磨工序采用设备:M1432A工序内容:(1)精磨、工件装夹于二顶尖间(2)精磨2-φ30-0.003-0.007至尺寸,注意形位公差19、内磨工序采用设备:MG1432A工序内容:工件装在V型夹具中,以1–ф30外圆为基准,精磨莫氏3号内锥孔(卸堵,以2–ф30js5外圆定位),涂色检查接触面大于80%,注意技术要求“1”“2”20、普工序内容:清洗涂防锈油,入库工件垂直吊挂该轴类零件加工过程中几点说明:1.采用了二中心孔为定位基准,符合前述的基准重合及基准统一原则。
轴类零件的加工教案教案标题:轴类零件的加工教案教案概述:本教案旨在通过系统性的教学活动,帮助学生掌握轴类零件的加工技能和理论知识。
通过理论学习和实践操作,学生将了解轴类零件的加工工艺流程、加工设备的使用方法以及加工过程中的注意事项。
同时,通过实际操作,学生将培养自主学习、问题解决和团队合作的能力。
教学目标:1. 理解轴类零件的定义、种类和加工要求。
2. 掌握轴类零件加工的基本工艺流程和操作步骤。
3. 熟悉常用的轴类零件加工设备的使用方法。
4. 能够根据给定的轴类零件图纸进行加工操作。
5. 培养学生的自主学习、问题解决和团队合作的能力。
教学内容与步骤:1. 引入(5分钟)- 向学生介绍轴类零件的概念和重要性,以及在机械加工中的应用。
- 引发学生对轴类零件加工的兴趣,激发学习动机。
2. 理论学习(15分钟)- 讲解轴类零件的种类和加工要求,包括直轴、螺纹轴、花键轴等。
- 介绍轴类零件加工的基本工艺流程,包括车削、铣削、钻削等操作。
- 解释加工过程中需要注意的安全事项和操作规范。
3. 实践操作(40分钟)- 分发轴类零件加工的图纸,让学生根据图纸进行实际操作。
- 指导学生使用车床、铣床、钻床等加工设备进行加工操作。
- 强调操作中的安全注意事项,如佩戴防护眼镜、正确使用工具等。
- 鼓励学生在操作过程中积极思考和解决问题,培养自主学习和问题解决能力。
- 鼓励学生合作完成加工任务,培养团队合作和沟通能力。
4. 总结与评价(10分钟)- 让学生展示他们加工的轴类零件,并进行互相评价。
- 针对学生的表现和加工结果,进行评价和指导,提出改进建议。
- 总结本节课的重点内容,强调轴类零件加工的关键要点。
5. 作业布置(5分钟)- 布置相关的课后作业,如练习题或设计一个轴类零件的加工方案。
- 强调作业的重要性,鼓励学生继续深入学习和实践。
教学资源与评估方法:- 轴类零件的图纸和加工设备- 学生的实际操作表现和加工结果- 学生的课堂参与度和问题解决能力评估方法:- 实际操作表现评估:根据学生的操作技能和加工结果进行评估。
