高锰钢光谱标样

《材料冶金学》专题之一高锰钢的性能特点及强化原理1概述自Hadfield 1882年发明高锰钢以来，至今已有100多年的历史。

高锰钢一般是指含碳量为0 9%～1 3%,含锰量为11 0%～14 0%的铸钢,即ＺＧＭｎ13。

此材料在1000～1100℃之间为单一奥氏体组织,为保持此组织,需高温淬火,即在1100～1050℃间的温度内立即水淬至常温。

经过处理后的材料具备很好的韧性,受冲击载荷时发生表面硬化,其具有很高的耐磨性,故称之为耐磨钢。

因此高锰钢被广泛应用于机械制造、冶金、矿山、建材、电力和铁路等部门所使用的金属耐磨体，如挖掘机斗齿、球磨机衬板、破碎壁、轧臼壁、拖拉机履带板、风扇磨冲击板、破碎机颚板、铁道路岔等。

但由于此材料加工硬化快,不易切削加工,一般只限于铸造。

2高锰钢的性能特点2.1高锰钢的机械性能高锰钢的铸态组织是由奥氏体、碳化物、珠光体和通常存在的少量磷共晶等所组成。

碳化物数量多时会在晶界上以网状出现，钢的性能很脆。

这种低塑性、低韧性的钢在铸态下是无法使用的。

但通过固溶处理（即水韧处理）后，在强冲击工况下它变成一种高强度、高塑性、韧性好、特别耐磨的材料。

其性能对比如表1：σb (Mpa)σ0.2(Mpa)δ(%)αKJ/cm2HB铸态性能343.23―392.27 294.20―490.330.5―59.80―29.42200―300水韧处理性能617.82―1274.86343.23―470.7215―85196.13―294.20180―225表1：高锰钢在铸态下和水韧处理后性能对比以上是高锰钢在常温下的各种机械性能，但具有奥氏体组织的高锰钢在加热时会发生组织转变，性能会发生很大的变化。

当温度超过125℃时，在奥氏体中开始有碳化物析出。

随着温度的提高析出量增加，钢的性能变脆，塑、韧性下降。

图1是高锰钢经1050℃水韧处理后加热温度和延伸率的关系；图2是化学成分为 C1.12%, Mn13.56%, Si0.63%, S0.012%,P0.092%, Ti0.06%的高锰钢，经水韧处理后加热到不同温度，保温5小时水冷后测得的冲击韧性。

我国高锰钢的型号
（原创实用版）
目录
1.我国高锰钢的概述
2.高锰钢的型号分类
3.常见高锰钢型号及其特点
正文
【我国高锰钢的概述】
高锰钢，全称高锰低碳钢，是一种以锰为主要合金元素的钢材。

在我国，高锰钢主要应用于矿山、工程机械、铁道车辆等领域，因其具有较高的耐磨性和抗冲击性而备受欢迎。

【高锰钢的型号分类】
在我国，高锰钢的型号主要分为以下几种：
1.Mn13：这是最常见的高锰钢型号，其锰含量在 13% 左右，具有较好的耐磨性和抗冲击性。

2.Mn16：这种型号的高锰钢锰含量更高，达到了 16%，因此其耐磨性更优，适用于磨损更为严重的环境。

3.Mn18：这是高锰钢中的高端产品，其锰含量高达 18%，具有极高的耐磨性和抗冲击性，常用于制造冲击负荷大的部件。

【常见高锰钢型号及其特点】
1.Mn13：这种型号的高锰钢具有良好的耐磨性和抗冲击性，广泛应用于矿山、工程机械等领域。

同时，Mn13 型号的高锰钢还具有良好的焊接性能和冷弯性能，便于加工和使用。

2.Mn16：由于其高锰含量，Mn16 型号的高锰钢具有更优的耐磨性，
常用于磨损严重的环境，如冲击负荷大的矿山设备、铁道车辆等。

3.Mn18：作为高锰钢中的高端产品，Mn18 型号的高锰钢具有极高的耐磨性和抗冲击性，常用于制造冲击负荷大的部件，如破碎机、磨机等。

同时，Mn18 型号的高锰钢也具有良好的耐腐蚀性和高温性能。

一、什么是高锰钢？我国与美、日、俄等国的典型高锰钢技术标准比照如何，用吸铁石能鉴别高锰钢吗？标准的高锰钢（Mn13）又叫哈德菲尔德钢，是英国人Hadfield于1882年发明的。

我国关于高锰钢的标准可查国家标准（GB/T5080-1998），与国外主要发达国家的比照如下：用吸铁石鉴别高锰钢是利用高锰钢无磁性的特点，但现实中有很多材料如部分不锈钢、耐热钢也无磁性，中锰钢、超高锰钢均无磁性，所以用此法鉴别是不可靠的。

比较简单的鉴别方法是技术人员或现场经验丰富的老师傅用火化兼备法，当然最根本的办法还是请专业部门化验分析，以免错判。

注：各国高锰钢都不是一个牌号，而是一个系列的统称。

二、高锰钢具有什么样的特性？它的抗磨机理是什么？为何至今仍有巨大的生命力？高锰钢在抵抗磨损的同时，由于其极强的韧性，因而抵抗剧烈冲击负荷，其安全性、可靠性是其他材料无法相比的。

高锰钢在承受剧烈冲击或接触应力下，其表面会迅速硬化，而芯部仍保持极强的韧性，这种外硬内韧既抗磨损又抗冲击的特点是极其有利的。

且表面受冲击越重，表面硬化就越充分，耐磨性就越好。

表面被磨损后，次表面又被硬化，因而这一性能优势便被广泛应用于矿山、冶金、军工、建材、铁路、电力等重要环境。

100多年来至今没有有效的替代材料。

随着现代技术的进展，高锰钢的相关潜力不断被发掘，目前已被应用于如“磁悬浮列车”、“凿岩机器人”、“新型主战坦克”等领域。

随着“原位增强”等一系列新技术的成功应用，高锰钢将表现出更优越的抗冲击抗磨损特性，其材料综合性价比的优势将更为突出，故耐磨材料界美其名曰“不朽的耐磨材料”。

三、高锰钢的特点和局限性是什么，错误的选材将会给生产带来什么样的不利影响？由于高锰钢自身硬度很低（HB170-230），在未硬化时耐磨性是极其有限的，其在剧烈冲击下表面迅速硬化而呈现出优良的抗磨性，但如果高锰钢件表面所承受冲击力不足（如小磨机衬板、小破碎机锤头等），则表面不能充分硬化（充分硬化后表面硬度可达HB550以上，反之则在HB350以下）则耐磨性无从发挥，而呈现出不耐磨的状况。

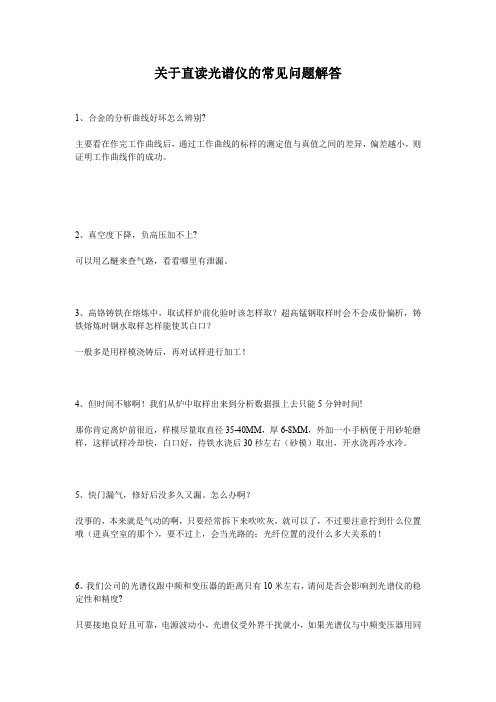

关于直读光谱仪的常见问题解答1、合金的分析曲线好坏怎么辨别?主要看在作完工作曲线后，通过工作曲线的标样的测定值与真值之间的差异，偏差越小，则证明工作曲线作的成功。

2、真空度下降，负高压加不上?可以用乙醚来查气路，看看哪里有泄漏。

3、高铬铸铁在熔炼中，取试样炉前化验时该怎样取？超高锰钢取样时会不会成份偏析，铸铁熔炼时钢水取样怎样能使其白口？一般多是用样模浇铸后，再对试样进行加工！4、但时间不够啊！我们从炉中取样出来到分析数据报上去只能5分钟时间!那你肯定离炉前很近，样模尽量取直径35-40MM，厚6-8MM，外加一小手柄便于用砂轮磨样，这样试样冷却快，白口好，待铁水浇后30秒左右（砂模）取出，开水浇再冷水冷。

5、快门漏气，修好后没多久又漏。

怎么办啊？没事的，本来就是气动的啊，只要经常拆下来吹吹灰，就可以了，不过要注意拧到什么位置哦（进真空室的那个），要不过上，会当光路的；光纤位置的没什么多大关系的！6、我们公司的光谱仪跟中频和变压器的距离只有10米左右，请问是否会影响到光谱仪的稳定性和精度?只要接地良好且可靠，电源波动小，光谱仪受外界干扰就小，如果光谱仪与中频变压器用同一相电源，容易引起电磁干扰，有可能造成仪器测量误差。

7、铝基分析如何避免元素干扰？（1）可以选用元素成分相近的标准化样品进行校准。

（2）可以对自己的试样进行光谱和化学分析，对数据进行对照，然后进行手工对仪器的元素干扰进行调整。

8、负高压加不上去?加不上高压的主要原因是你的仪器真空度不够造成的。

请查找是否有漏气的地方。

9、放在分光室上方的防放电装置的作用是什么？应该是高压开关吧。

是为起保护作用的。

包括人和仪器。

10、做铜基分析，用什么火花好呢？就现有的情况看，用高能预火花预燃，火花分析中等含量，电弧分析低含量。

11、仪器激发能量每天都有不小差异，分析不是很稳定,怎么办?(1)造成仪器不稳定除了人的因素外，主要就是温度和湿度了。

不过要是用控样法要是能做出好的曲线来也就可以满意。

我国高锰钢的型号1. 引言高锰钢是一种含锰量较高的特种钢材，具有优异的耐磨性、耐蚀性和高温强度等特点。

我国在高锰钢的研发和生产方面取得了显著的成就，形成了一系列具有自主知识产权的高锰钢型号。

本文将介绍我国高锰钢的型号及其特点。

2. 型号分类我国的高锰钢型号根据其化学成分、力学性能和应用领域等因素进行分类。

根据国家标准，我国高锰钢型号主要分为以下几类：2.1 高锰奥氏体耐磨钢高锰奥氏体耐磨钢是一种具有高硬度和高耐磨性的钢材，常用于矿山、建筑、冶金等领域的耐磨零部件制造。

我国的高锰奥氏体耐磨钢主要有以下型号：•Mn13•Mn13Cr2•Mn18•Mn18Cr2这些型号的高锰奥氏体耐磨钢具有较高的硬度和耐磨性，能够在恶劣的工作环境中保持较长的使用寿命。

2.2 高锰奥氏体耐酸钢高锰奥氏体耐酸钢是一种具有抗腐蚀能力的钢材，常用于化工、石油、冶金等领域的耐酸设备制造。

我国的高锰奥氏体耐酸钢主要有以下型号：•Mn13Cr2Ni•Mn13Cr2NiMo•Mn18Cr2NiMo这些型号的高锰奥氏体耐酸钢具有较好的耐蚀性和高温强度，能够在酸性环境中长期稳定工作。

2.3 高锰奥氏体耐磨耐酸钢高锰奥氏体耐磨耐酸钢是一种同时具有高硬度、高耐磨性和抗腐蚀能力的钢材，常用于冶金、矿山、化工等领域的耐磨耐酸设备制造。

我国的高锰奥氏体耐磨耐酸钢主要有以下型号：•Mn13Cr2NiMo•Mn18Cr2NiMo这些型号的高锰奥氏体耐磨耐酸钢具有较高的硬度、耐磨性和耐蚀性，能够在恶劣的工作环境中保持较长的使用寿命。

3. 型号特点我国高锰钢的型号在化学成分、力学性能和应用特点上各有不同，下面将介绍各个型号的特点。

3.1 Mn13Mn13型高锰奥氏体耐磨钢具有较高的硬度和耐磨性，适用于制造矿山设备的耐磨零部件，如破碎机的颚板、锤头等。

其主要特点包括：•化学成分：C≤1.20%，Mn≥12.00%•强度：σb≥685MPa•硬度：HB≥2003.2 Mn13Cr2Mn13Cr2型高锰奥氏体耐磨钢在Mn13的基础上添加了Cr元素，提高了其硬度和耐磨性，适用于制造对抗较严重磨损的零部件。

mn13 高锰钢标准一、化学成分MN13高锰钢的化学成分主要包括锰、碳以及其他合金元素。

其中，锰的含量在10%～15%之间，碳含量较高，一般在0.90%～1.50%之间，大部分在1.0%以上。

具体的化学成分（以质量百分比计）应符合以下要求：碳 (C)：0.90%～1.50%锰 (Mn)：10%～15%硅 (Si)：0.30%～1.00%磷 (P)：≤0.03%硫 (S)：≤0.03%二、力学性能MN13高锰钢的力学性能也是非常重要的指标。

一般来说，MN13高锰钢的屈服强度在800～1200 MPa之间，抗拉强度在1100～1400 MPa之间。

在低温下，其屈服强度和抗拉强度会略有提高。

此外，MN13高锰钢的冲击韧性也是重要的指标，应满足以下要求：冲击韧性(α)：≥25 J/cm²（试样尺寸：25 mm×25 mm×25 mm，试验温度：-20℃）三、其他性能除了化学成分和力学性能外，MN13高锰钢还具有一些其他重要的性能指标。

例如，耐磨性、耐腐蚀性、热处理工艺等。

这些性能指标的具体要求可能因应用场景和产品标准而异。

四、热处理工艺MN13高锰钢的热处理工艺也是关键的一部分。

一般来说，MN13高锰钢需要进行水韧处理，以获得最佳的力学性能和耐磨性。

水韧处理的温度一般在950～1100℃之间，保温时间根据产品厚度和规格而定。

在冷却过程中，应避免出现较大的温度梯度和应力集中。

五、应用领域MN13高锰钢由于其优良的耐磨性、韧性、耐腐蚀性和加工性能，被广泛应用于矿山机械、建筑机械、铁路运输、汽车制造等领域。

特别是在矿山机械和破碎筛分设备中，MN13高锰钢被广泛用于制造耐磨件和重要结构件。
