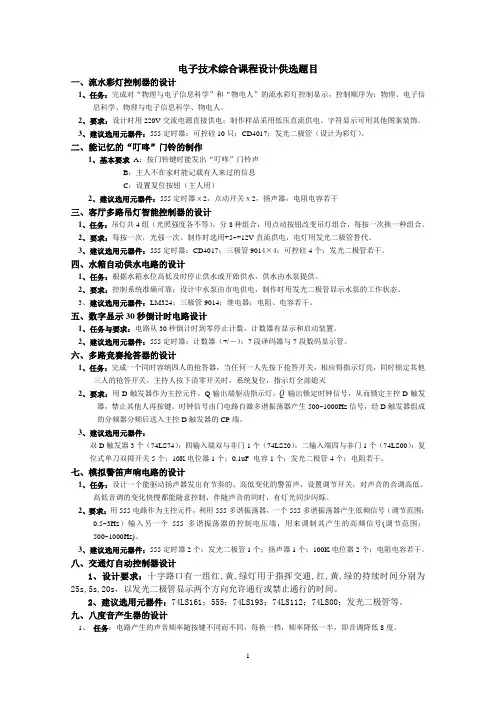

电子技术综合课程设计供选题目一、流水彩灯控制器的设计1、任务：完成对“物理与电子信息科学”和“物电人”的流水彩灯控制显示，控制顺序为：物理、电子信息科学、物理与电子信息科学、物电人。
2、要求：设计时用220V 交流电源直接供电；制作样品采用低压直流供电。
字符显示可用其他图案装饰。
3、建议选用元器件：555定时器；可控硅10只；CD4017；发光二极管（设计为彩灯）。
二、能记忆的“叮咚”门铃的制作1、基本要求 A ：按门铃键时能发出“叮咚”门铃声B ：主人不在家时能记载有人来过的信息C ：设置复位按钮（主人用）2、建议选用元器件：555定时器ⅹ2，点动开关ⅹ2，扬声器，电阻电容若干三、客厅多路吊灯智能控制器的设计1、任务：吊灯共4组（光照强度各不等），分8种组合，用点动按钮改变吊灯组合，每按一次换一种组合。
2、要求：每按一次，光强一次。
制作时选用+5~+12V 直流供电，电灯用发光二极管替代。
3、建议选用元器件：555定时器；CD4017；三极管9014×4；可控硅4个；发光二极管若干。
四、水箱自动供水电路的设计1、任务：根据水箱水位高低及时停止供水或开始供水，供水由水泵提供。
2、要求：控制系统准确可靠；设计中水泵由市电供电，制作时用发光二极管显示水泵的工作状态。
3、建议选用元器件：LM324；三极管9014；继电器；电阻、电容若干。
五、数字显示30秒倒计时电路设计1、任务与要求：电路从30秒倒计时到零停止计数，计数器有显示和启动装置。
2、建议选用元器件：555定时器；计数器（+/－）；7段译码器与7段数码显示管。
六、多路竞赛抢答器的设计1、任务：完成一个同时容纳四人的抢答器，当任何一人先按下抢答开关，相应得指示灯亮，同时锁定其他三人的抢答开关。
主持人按下清零开关时，系统复位，指示灯全部熄灭2、要求：用D 触发器作为主控元件，Q 输出端驱动指示灯， 输出锁定时钟信号，从而锁定主控D 触发器，禁止其他人再按键。
第1章半导体存器件1。
1 在如图1.4所示的各个电路中，已知直流电压V，电阻kΩ,二极管的正向压降为0.7V,求U o。
图1.4 习题1.1的图分析U o的值与二极管的工作状态有关,所以必须先判断二极管是导通还是截止。
若二极管两端电压为正向偏置则导通，可将其等效为一个0.7Ｖ的恒压源；若二极管两端电压为反向偏置则截止，则可将其视为开路。
解对图1。
4（a）所示电路,由于V，二极管VD承受正向电压，处于导通状态，故:（V）对图1.4（b）所示电路，由于V,二极管VD承受反向电压截止，故：（V）对图1.4（c）所示电路，由于V，二极管VD承受正向电压导通，故：（V）1.2 在如图1.5所示的各个电路中，已知输入电压V，二极管的正向压降可忽略不计,试分别画出各电路的输入电压u i和输出电压u o的波形.分析在u i和5V电源作用下，分析出在哪个时间段内二极管正向导通，哪个时间段内二极管反向截止。
在忽略正向压降的情况下，正向导通时可视为短路，截止时可视为开路,由此可画出各电路的输入、输出电压的波形。
图1。
5 习题1.2的图解对图1。
5（a）所示电路,输出电压u o为:u i≥5V时二极管VD承受正向电压导通,U D=0，u o=5V；u i〈5V时二极管VD承受反向电压截止，电阻R中无电流，u R=0，u o=u i。
输入电压u i和输出电压u o的波形如图1.6（a）所示。
图1。
6 习题1.2解答用图对图1。
5（b）所示电路,输出电压u o为:u i≥5V时二极管VD承受正向电压导通,U D=0,u o= u i；u i〈5V时二极管VD承受反向电压截止，电阻R中无电流,u R=0,u o=5V。
输入电压u i和输出电压u o的波形如图1。
6（b）所示。
对图1。
5（c）所示电路,输出电压u o为：u i≥5V时二极管VD承受反向电压截止，电阻R中无电流，u R=0，u o= u i；u i〈5V时二极管VD承受正向电压导通，U D=0,u o=5V。
