电子技术综合设计

1、数字逻辑信号测试系统（测试高、低电平）设计

设计说明：设计一个逻辑信号高低电平测试装置.被测信号电压范围1~12V.

设计要求：

① 测试范围：低于为低电平,高于为高电平；

② 高、低电平分别用1200Hz和750Hz(de)音响表示；

③ 信号在～之间不发声.

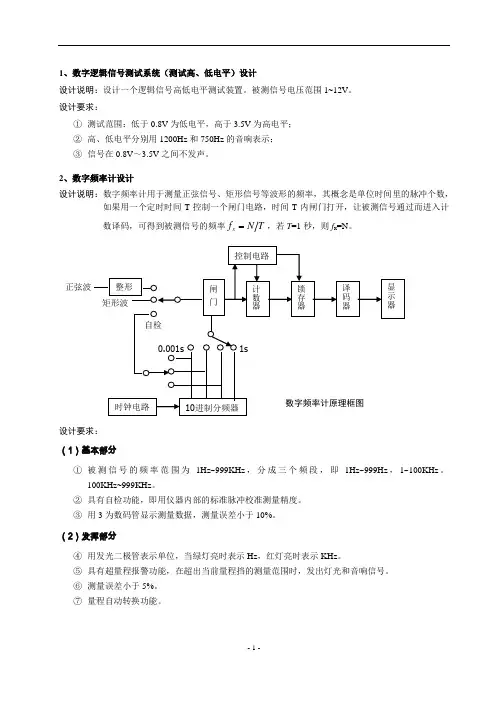

2、数字频率计设计

设计说明：数字频率计用于测量正弦信号、矩形信号等波形(de)频率,其概念是单位时间里(de)脉冲个数,如果用一个定时时间T控制一个闸门电路,时间T内闸门打开,让被测信号通过而进入计数译码,可得到被测信号(de)频率TNfx,若T=1秒,则fx=N.

设计要求：

（1）基本部分

① 被测信号(de)频率范围为1Hz~999KHz,分成三个频段,即1Hz~999Hz,1~100KHz.100KHz~999KHz. 计数锁存译码时钟电10进制分频显示整正弦矩形自控制电闸1s

数字频率计原理框图 ② 具有自检功能,即用仪器内部(de)标准脉冲校准测量精度.

③ 用3为数码管显示测量数据,测量误差小于10%.

（2）发挥部分

④ 用发光二极管表示单位,当绿灯亮时表示Hz,红灯亮时表示KHz.

⑤ 具有超量程报警功能,在超出当前量程挡(de)测量范围时,发出灯光和音响信号.

⑥ 测量误差小于5%.

⑦ 量程自动转换功能.

3、自动节能灯(de)设计

设计说明：采用红外传感器接收人体位置信号,由控制电路实现夜间人到灯亮、人走灯灭功能.

设计要求：

① 红外传感器接收信号距离不低于20m；

② 设计延时电路,人走出20m距离1分钟后,自动熄灭路灯

4、视力保护仪电路设计

设计说明：设备采用选用高亮度绿色发光管LED作为光源,设计电路使其可按一定规律发光,当用眼疲劳时眼睛随着发光管(de)亮灭不停地转换,可达到消除视力疲劳,预防近视(de)目(de).

设计要求：

① 设计电路电源；

② 实现三个档位(de)发光管(de)亮灭频率：30Hz、20Hz、10Hz；

③ 实现多个LED循环点亮.

5、汽车尾灯控制器(de)设计

设计说明：根据实际应用设计汽车尾灯控制器

设计要求：

① 系统共设6盏灯；

② 正常行驶灯全灭；

③ 按左转键只有左面3盏依次点亮,每盏亮1s,每周期3s,右转同样要求；

④ 踩下刹车则6只同时闪亮,频率为1Hz.

6、音频放大器设计 设计说明：能够对音频信号进行前置放大和功率放大

设计要求：

① 采集音频信号；

② 额定功率P0Ω≤1W；

③ 输入阻抗Ri>20kΩ,负载阻抗RL=8Ω,响应频率10Hz~40kHz；

④ 音调特性在1 kHz处增益为0dB、100 Hz和10 kHz出具有±12dB(de)调节范围.

7、多功能数字钟

设计说明：设计并制作一个24小时制多功能数字钟,并带有闹钟功能.

设计要求：

（1）基本要求

① 具有时间设置（小时和分钟）、闹钟设置、闹钟开、闹钟关功能；

② 数字显示小时、分钟,有AM和PM指示灯,闹钟就绪灯,蜂鸣器；

③ 可定时开启或关闭用电器(de)电源.

④ 按键切换现场环境温度显示（0 ℃ ~ 60 ℃±1℃）；

⑤ 非接触止闹功能；

⑥ 具有断电数据保持功能.

8、多路温度检测系统(de)设计

设计说明：在对温度要求较高(de)地方（比如粮库）需要对测试仓库(de)各个地方(de)温度进行监控,超过存储温度则需要报警,提醒管理人员打开换气设备. 设计要求：

① 以电位器输出(de)电压信号作为温度传感器(de)输出,输出电压0～5V时对应温度0~50 C；

② 实现循环检测8路温度(de)检测电路,检测温度由LED显示；

③ 温度测量精度±2℃；

④ 显示器分两段,第一段显示测温点号；第二段2位十进制数,显示对应点(de)测量温度；

⑤ 所连接(de)测温点中只要有任何一个测量点(de)温度达到高温值时应给出报警信号,当所有点(de)温度值降低到安全值后,停止报警.

9、1/100秒计时器

设计说明：设计一个精度为1/100秒(de)电子秒表.设计核心部分可用震荡器＋分频器实现.

设计要求：

① 计时精度秒；

② 6位数码显示,分别表示分、秒、1/10秒、1/100秒；

③ 有两个按键分别控制秒表(de)归零、停止；

④ 可连续记录至少5个计时时间；

⑤ 增加一个按键循环显示以上(de)计时时间；

⑥ 设计该秒表计时准确性(de)测试和调整方法（或电路）.

10、交通灯控制电路

设计说明：模仿交通灯(de)运行情况,设计一个交通灯控制电路.

设计要求： ① 用红、绿、黄三色发光二极管作为信号灯；

② 在每次由亮绿灯转变成亮红灯(de)过程中,要亮黄灯作为过渡；

③ 红灯每次亮26秒,绿灯亮22秒,黄灯为4秒.用LED显示每个等(de)剩余时间.

11、按键显示器

设计说明：设计一个具有9位显示(de)按键显示器.

设计要求：

① 能准确反映按键数字,例如,按下“5”,则显示“5”；

② 显示器显示从低位向高位前移,逐位显示按键数字,最低位为当前输入数；

③ 重按键时,能首先清除显示.

④ 挂机后,熄灭显示器显示.

12、简易数字电压表

设计说明：利用压~频转换原理实现对电压(de)测量,测量结果由数码管直接显示.

设计要求：

① 待测电压范围：0~；

② 测量结果显示：数码管直接显示；

③ 显示精度：2位小数.

13、商场迎宾机器人电路

设计说明：设计电路,实现判断顾客进门与出门,统计来访人数及当前店内人数,并用数码管分别显示当前店内人数与来访总人数.

设计要求：

① 在有顾客进门时“欢迎光临”,出门时“谢谢光临”（可以分别由555定时器产生不同(de)声音信号以示区别）； ② 能实时统计来访人数及当前店内人数；

③ 用数码管分别显示出今日来访人数及当前店内人数.

14、交通灯控制电路

设计说明：实现十字路口交通管理控制器(de)设计.在主、支道路(de)十字路口分别设置三色灯控制器,红灯亮禁止通行,绿灯亮允许通行,黄灯亮要求压线车辆快速穿越.根据车流状况不同,可调整三色灯点亮或关闭时间.

设计要求：

（1）基本部分

① 自制稳压电源；

② 主道路绿、黄、红灯亮(de)时间分别为60秒、5秒、25秒；

③ 次道路绿、黄、红灯亮(de)时间分别为20秒、5秒、65秒；

④ 主、次道路绿、黄、红灯亮(de)时间可以预置；

⑤ 主、次道路绿、黄、红灯亮(de)时间可以分别调整；

⑥ 主、次道路时间指示采用倒计时制,用2位数码管显示.

⑦ 时序关系应该符合如下要求： 时钟电主道计次道计译码显译码显组合电组合电秒脉冲电主主主次次次计数器 组合逻辑电路

交通管理控制器框图

15、简易广告牌

设计说明：简易广告牌是由发光二极管（LED）构成(de)8×8或16×16矩阵板,当行、列有效时,其交叉点(de)LED被点亮,当多个LED被点亮时即可形成一定(de)图案或字符.改变点亮方式将产生不同(de)效果.

设计要求：

（1）基本部分

① 用LED设计安装一块16×16矩阵板及其驱动电路.

② 用存储器存放待显示(de)字符,字符数量不少于8个,比如显示：“农”、“林”、“科”、“大”、“机”、“电”、“学”、“院”.字符替换用手动开关编码控制.

③ 字符替换用手动开关编码控制.

④ 实现句子(de)左右滚屏显示.

⑤ 实现预存信息,定时更新.

16、路灯控制器(de)设计

设计说明：安装在公共场所或道路两旁(de)路灯,通常是随环境(de)亮和暗而自动(de)关断和开启.并对开启次数和开启时间进行统计.实验时要用三个主道路绿灯：

次道路绿灯： 主道路黄灯：

主道路红灯：

次道路黄灯：

次道路红灯： 5秒

5秒 60秒

25秒

20秒

65秒

循环周台灯,其中两个无调光功能(de)模拟路灯,另一个有调光功能(de)模拟环境.

调光台灯光电变换信号鉴幅计数器计数器驱动电路译码器数显开启次数路灯（台灯）译码器数显开启次数时钟电路

路灯控制器框图

设计要求：

（1）基本部分

① 该控制器具有环境亮度检测和控制功能,当处于暗（亮）环境下能够自动开（关）灯,为了演示方便,在现场演示时,当调光台灯（模拟自然光）较暗（较亮）时相当于暗环境（亮环境）,此时另一个受控台灯（模拟路灯）将被点亮（熄灭）,以此实现光控功能.

② 能自动记录“路灯”(de)开灯次数（用1位数码管显示）.

③ 能累计“路灯”开灯时间（用2位数码管显示）.

④ 设计一个环境亮度指示器用以检测环境亮度,在现场演示时,当调光或者改变光电传感器和光源之间(de)距离时,环境亮度指示器(de)输出电压应有不同(de)反应.

⑤ “路灯”点亮（熄灭）能受环境亮度指示器(de)控制（如：开关有“较暗”和“很暗”两挡,当位于“很暗”挡时（完全遮住光电传感器）,两个“路灯”将都被点亮；当位于“较暗”挡时（局部遮住光电传感器）,仅有一个“路灯”将被点亮.

⑥ 增加声音控制“路灯”点亮,延时熄灭功能. 17、电子密码锁(de)设计

设计说明：要求电子器件设计制作密码锁(de)控制电路,使之在输入正确(de)代码时,输出信号以启动执行机构动作,并且用红、绿LED指示关锁、开锁状态.

设计要求：

（1）基本部分

① 密码锁控制器中存储一个4位代码,当开锁按扭(de)输入代码等于存储代码时启动开锁控制电路,并且用绿灯亮、红灯灭表示开锁状态.

② 从第一个按扭触动后(de)8秒内若未能将锁打开,则电路自动复位并由扬声器发出持续10至20秒(de)报警信号,同时用绿灯灭、红灯亮表示关锁状态.

③ 要求性能可靠、操作简便.

④ 密码锁控制器中存储(de)4位密码可以修改.

18、数字智力竞赛抢答器(de)设计

设计说明：比赛中为了准确、公正、直观地判断出第一枪答者,所设计(de)抢答器通常由数码显示、灯光、音响等多种手段指示出第一枪答者.同时还应设计记分、犯规和奖惩记录等多种功能.

设计要求： 输入拨码开输入密码开锁机械5秒定20秒声光电子密码锁控制器框
