高压开关柜的选型
高压开关柜的选择主要根据开关柜的开断电流和最大负荷电流来确定，两者必须同时满足。因此，只需要计算出系统的二次侧最大短路电流和最大负荷电流即可。
短路电流基本量
基准容量 10000MVA , 基准电压 110KV 10KV
基准电流
根据已选架空线：LGJ-185
变压器：
K2点短路时等效阻抗
最大方式 K2:
最小方式 K2：
短路电流 最大方式
最小方式
因此，最大短路电流 I = 23.06KA
开关柜开断电流主要有两种，分别是：25KA、31.5KA，选择25KA开断电流的开关柜
最大负荷电流
在开关柜所连的八路负荷中，容量最大的是井下高压负荷S=9142.857KVA
所以根据计算的I=527.88A
在开关柜的型号中选择负荷电流为630A的型号即可
经过查找选择开关柜型号选择KYN12-12 其中母连开关柜选择KYN12-12型的33和39，馈线选07，进线选择29
高压开关柜结构
一、KYN高压开关柜（出线柜）结构
KYN高压开关柜由固定的柜体和真空断路器手车组成。就开关柜而言，进线柜或出线柜是基本柜方案，同时有派生方案，如母线分段柜、计量柜、互感器柜等。此外，尚有配置固定式负荷开关、真空接触器手车、隔离手车等方案。本章以出线柜（如图1）为例说明KYN开关柜结构：外壳隔板、面板、断路器室、断路器手车、母线室、电缆室、低压室和联锁/保护等等。
图1 KYN进线或出线柜基本结构剖面图
A、母线室 B、断路器室 C、电缆室 D、低压室
1、母线 2、绝缘子 3、静触头4、触头盒 5、电流互感器6、接地开关 7、电缆终端 8、避雷器 9、零序电流互感器 10、断路器手车 10.1、滑动把手 10.2、锁键（联到滑动把手） 11、控制和保护单元 12、穿墙套管 13、丝杆机构操作孔 14、电缆夹 15.1电缆密封圈 15.2、连接板 16、接地排 17、二次插头 17.1联锁杆 18、压力释放板 19、起吊耳 20、运输小车 20.1、小车锁定把手 20.2、调节螺栓 20.3、锁舌
1. 外壳和隔板
开关柜的外壳和隔板由优质钢板制成，具有很强的抗氧化、耐腐蚀功能，且刚度和机械强度比普通低碳钢板高。三个高压室的顶部都装有压力释放板。出现内部故障时，高压室内气压升高，由于柜门已可靠密封，高压气体将冲开压力释放板释放出来。相邻的开关柜由各自的侧板隔开，拼柜后仍有空气缓冲层，可以防止开关柜被故障电弧贯穿熔化。低压室D装配成独立隔室，与高压区域分隔开。隔板将断路器室B和电缆室C隔开，即使断路器手车移开（此时活门会自动关闭），也能防止操作者触及母线室A和电缆室C内的带电部分。卸下紧固螺栓就可移开水平隔板，便于电缆密封终端的安装。
2. 开关柜面板
开关柜面板分为二部分：仪表门，开关仪表门。仪表门主要完成仪表检测、带电检测、信号灯监视和就地电气操作；开关仪表门主要完成开关接地开关的就地机械操作。
高压开关柜的维护
1 概述
维护工作的作用是保持开关柜无故障运行，并达到尽可能长的使用寿命。要做下列紧密相关的工作。
检查——实际运行状况的确认
保养——保持规定运行状况的措施
修理——恢复规定运行状况的措施。
注意：
维护工作只能由训练有素的专职人员执行。他们通晓开关柜，重视IEC和其他技术机构规定的相关的安全规程及其他重要导则。当开关柜需要维修时，最好叫我们公司的服务人员来做协助处理。
某些设备/元件（如磨损件）的检查和保养间隔（维护周期）取决于运行时间的长短，操作频繁程度和短路故障开断次数等。其他一些部件的维护周期则取决于具体场合的工作方式，负荷程度和环境影响（包括污染和腐蚀性空气）。
在具体场合下，必须遵守所配置的断路器和负荷开关的操作指南：
如果需要，可从开关柜技术资料中获得更详细的资料（如特殊工作条件）。
2检查和保养
根据运行条件和现场环境，每2至5年应对开关柜进行一次检查和保养。
检查工作应包括（但不限于）下列内容：
➢ 根据IEC和其他机构规定的安全规程，隔离要进行工作的区域，并保证电源不会被重新接通。
➢ 检查开关装置、控制、联锁、保护、信号和其他装置的功能。
➢ 检查隔离触头的表面状况，移去手车、支起活门，目测检查触头。若其表面的镀银层，磨损到露出铜，或表面严重腐蚀、出现损伤或过热（表面变色）痕迹，则更换触头。
➢ 检查开关的附件和辅助设备，也要检查绝缘保护板，它们应保持干燥和清洁。
➢ 在运行电压下，设备表面不允许出现外部放电现象。这可以根据噪声、异味和辉光等现象来判断。
基本的保养和检查是必要做的工作，主要包括如下内容：
➢ 发现装置肮脏（若在热带气候中，盐、霉菌、昆虫、凝露都可能引起污染）时，仔细擦
拭设备，特别是绝缘材料表面。用干燥的软布擦去附着力不大的灰尘。用软布浸轻度碱性的家用清洁剂，擦去粘性/油脂性赃物，然后用清水擦干净，再干燥。对绝缘材料和严重污染的元件，用无卤清洁剂。为安全起见,应遵守制造厂的使用说明和我们公司的相关指南。

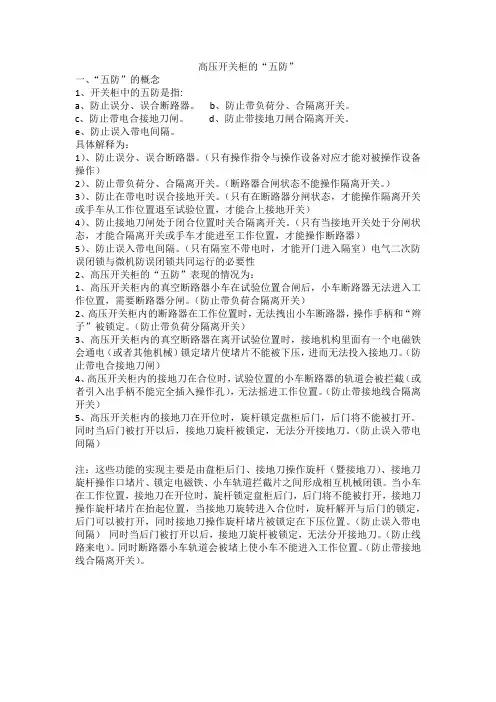

高压开关柜的“五防”
一、“五防”的概念
1、开关柜中的五防是指:
a、防止误分、误合断路器。 b、防止带负荷分、合隔离开关。
c、防止带电合接地刀闸。 d、防止带接地刀闸合隔离开关。
e、防止误入带电间隔。
具体解释为：
1）、防止误分、误合断路器。（只有操作指令与操作设备对应才能对被操作设备操作）
2）、防止带负荷分、合隔离开关。（断路器合闸状态不能操作隔离开关。）
3）、防止在带电时误合接地开关。（只有在断路器分闸状态，才能操作隔离开关或手车从工作位置退至试验位置，才能合上接地开关）
4）、防止接地刀闸处于闭合位置时关合隔离开关。（只有当接地开关处于分闸状态，才能合隔离开关或手车才能进至工作位置，才能操作断路器）
5）、防止误入带电间隔。（只有隔室不带电时，才能开门进入隔室）电气二次防误闭锁与微机防误闭锁共同运行的必要性
2、高压开关柜的“五防”表现的情况为：
1、高压开关柜内的真空断路器小车在试验位置合闸后，小车断路器无法进入工作位置，需要断路器分闸。（防止带负荷合隔离开关）
2、高压开关柜内的断路器在工作位置时，无法拽出小车断路器，操作手柄和“辫子”被锁定。（防止带负荷分隔离开关）
3、高压开关柜内的真空断路器在离开试验位置时，接地机构里面有一个电磁铁会通电（或者其他机械）锁定堵片使堵片不能被下压，进而无法投入接地刀。（防止带电合接地刀闸）
4、高压开关柜内的接地刀在合位时，试验位置的小车断路器的轨道会被拦截（或者引入出手柄不能完全插入操作孔），无法摇进工作位置。（防止带接地线合隔离开关）
5、高压开关柜内的接地刀在开位时，旋杆锁定盘柜后门，后门将不能被打开。同时当后门被打开以后，接地刀旋杆被锁定，无法分开接地刀。（防止误入带电间隔）
注：这些功能的实现主要是由盘柜后门、接地刀操作旋杆（暨接地刀）、接地刀旋杆操作口堵片、锁定电磁铁、小车轨道拦截片之间形成相互机械闭锁。当小车在工作位置，接地刀在开位时，旋杆锁定盘柜后门，后门将不能被打开，接地刀操作旋杆堵片在抬起位置，当接地刀旋转进入合位时，旋杆解开与后门的锁定，后门可以被打开，同时接地刀操作旋杆堵片被锁定在下压位置。（防止误入带电间隔） 同时当后门被打开以后，接地刀旋杆被锁定，无法分开接地刀。（防止线路来电）。同时断路器小车轨道会被堵上使小车不能进入工作位置。（防止带接地线合隔离开关）。
