焊接培训资料

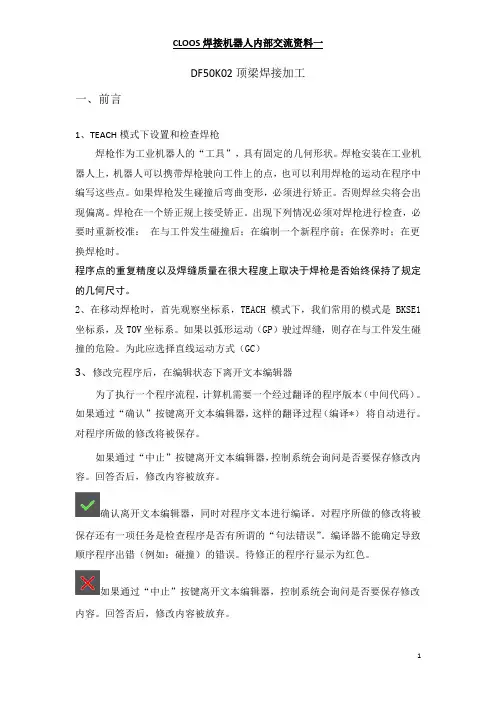

CLOOS焊接机器人内部交流资料一

1 DF50K02顶梁焊接加工

一、前言

1、TEACH模式下设置和检查焊枪

焊枪作为工业机器人的“工具”，具有固定的几何形状。焊枪安装在工业机器人上，机器人可以携带焊枪驶向工件上的点，也可以利用焊枪的运动在程序中编写这些点。如果焊枪发生碰撞后弯曲变形，必须进行矫正。否则焊丝尖将会出现偏离。焊枪在一个矫正规上接受矫正。出现下列情况必须对焊枪进行检查，必要时重新校准： 在与工件发生碰撞后；在编制一个新程序前；在保养时；在更换焊枪时。

程序点的重复精度以及焊缝质量在很大程度上取决于焊枪是否始终保持了规定的几何尺寸。

2、在移动焊枪时，首先观察坐标系，TEACH模式下，我们常用的模式是BKSE1坐标系，及TOV坐标系。如果以弧形运动（GP）驶过焊缝，则存在与工件发生碰撞的危险。为此应选择直线运动方式（GC）

3、修改完程序后，在编辑状态下离开文本编辑器

为了执行一个程序流程，计算机需要一个经过翻译的程序版本（中间代码）。如果通过“确认”按键离开文本编辑器，这样的翻译过程（编译*） 将自动进行。对程序所做的修改将被保存。

如果通过“中止”按键离开文本编辑器，控制系统会询问是否要保存修改内容。回答否后，修改内容被放弃。

确认离开文本编辑器，同时对程序文本进行编译。对程序所做的修改将被保存还有一项任务是检查程序是否有所谓的“句法错误”。编译器不能确定导致顺序程序出错（例如：碰撞）的错误。待修正的程序行显示为红色。

如果通过“中止”按键离开文本编辑器，控制系统会询问是否要保存修改

内容。回答否后，修改内容被放弃。 CLOOS焊接机器人内部交流资料一

2

二、焊接机器人顶梁焊接焊缝点安排示意图

图1操作者站立在控制柜面向机器人观察方向

1、焊缝点设置

焊接机器人A(DF50K01):第1焊缝（10...13）；第2焊缝（30...39）；第3焊缝（50...65）；第4焊缝（90...99）；第5焊缝（110...119）；第6焊缝条（130...139）；第7焊缝条（150...153）；第8焊缝（170...173）；第9焊缝（（190...193）；第10焊缝（210...213）；第11焊缝（230...233）； CLOOS焊接机器人内部交流资料一

焊接技术培训

培训内容一：焊接基础知识

在焊接技术培训的开始阶段，我们首先介绍了焊接的基础知识，包括焊接的定义、分类、原理和应用领域等方面。通过学习这些知识，职工们能够对焊接技术有一个全面的了解，为接下来的学习打下坚实的基础。

培训内容二：焊接设备和工具的使用

在这一部分，我们向职工们介绍了常见的焊接设备和工具的使用方法和注意事项。这部分内容主要包括焊接机、焊枪、焊接材料等的选择和使用原则，以及安全操作规范。通过掌握这些知识，职工们能够有效地使用焊接设备和工具，确保工作安全和焊接质量。

培训内容三：焊接工艺规范

焊接工艺是影响焊接质量的重要因素，通过本次培训，我们向职工们介绍了常见的焊接工艺规范，包括焊接接头准备、焊接参数设定、焊接过程控制等方面。这部分内容对于提高焊接质量和生产效率非常重要，职工们需要认真学习并灵活运用到实际工作中。

培训内容四：焊接缺陷及预防

在焊接过程中，难免会出现一些焊接缺陷，如气孔、裂纹、焊渣等。本次培训中，我们向职工们详细介绍了这些焊接缺陷的成因和预防措施。通过学习这部分内容，职工们能够及时发现和纠正焊接缺陷，确保产品质量符合标准要求。 培训内容五：焊接技术新发展及应用

最后，我们向职工们介绍了焊接技术的新发展和应用，包括激光焊接、电子束焊接、摩擦搅拌焊接等先进的焊接技术。这些新技术在提高焊接质量和生产效率方面都有着重要的作用，职工们需要密切关注并学习相关知识，以适应未来的发展需求。

通过本次焊接技术培训，我们相信职工们能够掌握更加丰富和实用的焊接知识，提高焊接技术水平，为企业的发展做出更大的贡献。希望大家能够牢记培训内容，不断加强学习和实践，不断完善自己的焊接技术，为企业赢得更多的成果和荣誉。培训内容六：焊接安全知识

焊接作为一项高温高压的工艺活动，涉及到一系列安全隐患，比如火灾、爆炸、电击、放射性等问题。因此，本次培训还专门对焊接安全知识进行了详细介绍。我们向职工们强调了安全意识的重要性，提出了正确使用个人防护装备、遵守操作规程、参与安全培训等安全管理措施。同时，我们还介绍了紧急救护知识，帮助职工们提高应对突发事件的能力。焊接安全是最基本的保障，只有在保证安全的前提下，才能确保工作的顺利进行。

第 1 页

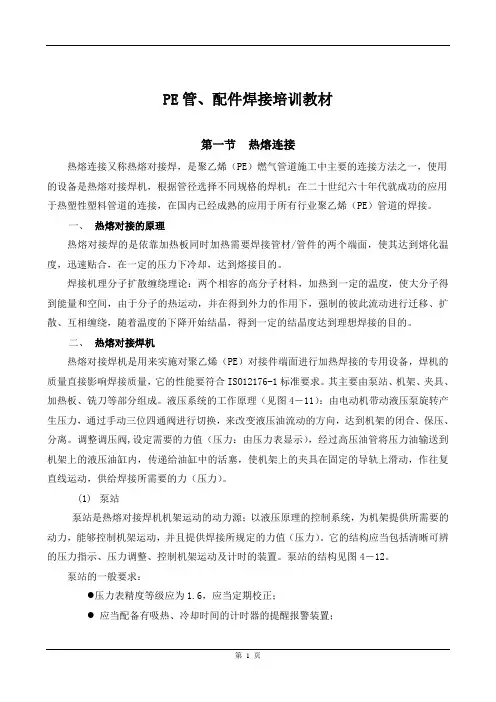

PE管、配件焊接培训教材

第一节 热熔连接

热熔连接又称热熔对接焊，是聚乙烯（PE）燃气管道施工中主要的连接方法之一，使用的设备是热熔对接焊机，根据管径选择不同规格的焊机；在二十世纪六十年代就成功的应用于热塑性塑料管道的连接，在国内已经成熟的应用于所有行业聚乙烯（PE）管道的焊接。

一、 热熔对接的原理

热熔对接焊的是依靠加热板同时加热需要焊接管材/管件的两个端面，使其达到熔化温度，迅速贴合，在一定的压力下冷却，达到熔接目的。

焊接机理分子扩散缠绕理论：两个相容的高分子材料，加热到一定的温度，使大分子得到能量和空间，由于分子的热运动，并在得到外力的作用下，强制的彼此流动进行迁移、扩散、互相缠绕，随着温度的下降开始结晶，得到一定的结晶度达到理想焊接的目的。

二、 热熔对接焊机

热熔对接焊机是用来实施对聚乙烯（PE）对接件端面进行加热焊接的专用设备，焊机的质量直接影响焊接质量，它的性能要符合ISO12176-1标准要求。其主要由泵站、机架、夹具、加热板、铣刀等部分组成。液压系统的工作原理（见图4－11）：由电动机带动液压泵旋转产生压力，通过手动三位四通阀进行切换，来改变液压油流动的方向，达到机架的闭合、保压、分离。调整调压阀,设定需要的力值（压力：由压力表显示），经过高压油管将压力油输送到机架上的液压油缸内，传递给油缸中的活塞，使机架上的夹具在固定的导轨上滑动，作往复直线运动，供给焊接所需要的力（压力）。

(1) 泵站

泵站是热熔对接焊机机架运动的动力源；以液压原理的控制系统，为机架提供所需要的动力，能够控制机架运动，并且提供焊接所规定的力值（压力）。它的结构应当包括清晰可辨的压力指示、压力调整、控制机架运动及计时的装置。泵站的结构见图4－12。

泵站的一般要求：

压力表精度等级应为1.6，应当定期校正；

 应当配备有吸热、冷却时间的计时器的提醒报警装置；

第 2 页  所有接头不能泄漏；

焊接培训内容

焊接是一种将两个或更多金属材料永久连接在一起的技术。在很多行业中都需要使用焊接技术，比如机械制造、航空航天、汽车制造等等。因此，对于许多工程师和技术员来说，掌握焊接技术是非常重要的。为了更好地掌握这项技术，他们需要接受专业的焊接培训。

在焊接培训中，学员将学习以下内容：

1. 基础知识：这包括金属材料的种类、性质、焊接原理、热处理、热源类型和焊接标准等。学生需要了解不同类型金属材料的性质和不同的焊接方法，并掌握焊接过程中的安全操作知识。

2. 焊接工装和设备：学员需要学习如何使用焊接工装和设备，例如手持电弧焊机、熔化气体焊、等离子焊接和激光焊接设备等。这些设备在不同的焊接过程中有其特定的优点和局限性，学员需要对这些设备有一个全面的了解。

3. 焊接技术：焊接技术包括焊接操作过程和焊接材料的选择。在焊接操作过程中，学员将学习如何准确地处理金属材料和进行焊接，以确保焊接后的材料符合标准。在焊接材料的选择中，学员需要选择不同类型的焊接材料以适应不同的焊接需求。

4. 焊接测试和质量控制：焊接后需要对焊接材料进行测试和质量控制。学生需要学会如何使用各种测量工具来检测焊接的精确度、完整性和质量。此外，学员还需要了解如何解决焊接错误和如何避免返工。

焊接培训是非常重要的，因为焊接技术的正确和安全操作对于实现成功的焊接至关重要。此外，对焊接技术的了解也可以让人在就业市场上具有更高的竞争力。因此，对于希望成为焊接工程师或技术员的人们来说，具有针对性的焊接培训是非常必要的。

最后，我们也必须意识到，焊接培训的效果也需要依赖于学员个人的努力。学员需要在课程中认真听讲、学习理论、以及尽力掌握实际操作过程。同时，学员还需要在课后保持学习的热情，积极地寻找更多的实践机会来进一步加强和提高自己的实际焊接技能。
