rc时间常数 转角频率
RC时间常数和转角频率在电路和信号处理中是两个重要的概念。本文将介绍它们的定义、计算方法以及它们在实际应用中的意义和作用。
一、RC时间常数
RC时间常数是指在一个由电阻（R）和电容（C）组成的电路中，电容充电（或放电）所需要的时间。它是电路响应速度的一个重要参数，用于描述电路的时间特性。RC时间常数的计算公式为：
τ = R * C
其中，τ表示RC时间常数，R表示电阻的阻值，C表示电容的电容值。
RC时间常数的单位通常是秒（s）或毫秒（ms）。当RC时间常数较小时，电容充电（或放电）的速度较快，电路的响应速度较快；当RC时间常数较大时，电容充电（或放电）的速度较慢，电路的响应速度较慢。
二、转角频率
转角频率是指在信号处理中，输入信号的频率达到一定数值时，输出信号的相位相对于输入信号的相位发生90度的变化。转角频率是滤波器的一个重要参数，用于描述滤波器的频率特性。转角频率的计算公式为：
ωc = 1 / (RC) 其中，ωc表示转角频率，R表示电阻的阻值，C表示电容的电容值。
转角频率的单位通常是弧度/秒（rad/s）或赫兹（Hz）。当输入信号的频率低于转角频率时，输出信号的相位基本上与输入信号相位一致；当输入信号的频率高于转角频率时，输出信号的相位与输入信号的相位有90度的差异。
三、RC时间常数与转角频率的关系
RC时间常数和转角频率是密切相关的。它们之间的关系可以通过公式ωc = 1 / τ 推导出来。当RC时间常数较小时，转角频率较大；当RC时间常数较大时，转角频率较小。可以说，RC时间常数决定了电路的时间特性，而转角频率决定了滤波器的频率特性。
四、RC时间常数和转角频率在实际应用中的意义和作用
1. 电路响应速度：RC时间常数决定了电路的响应速度。在一些需要快速响应的电路中，可以选择较小的RC时间常数，以提高电路的响应速度。
2. 信号滤波：转角频率决定了滤波器的频率特性。在信号处理中，可以根据需要选择合适的转角频率，以实现对输入信号的滤波效果。
两个rc电路串联的传递函数
串联两个RC电路的传递函数是指将两个RC电路连接在一起后，整体的输入输出关系。在这篇文章中，我们将详细介绍串联两个RC电路的传递函数以及其特性。
让我们回顾一下RC电路的基本原理。一个RC电路由一个电阻（R）和一个电容（C）组成。当电压作为输入信号施加到电路上时，电阻和电容会对输入信号进行处理，并产生输出信号。这个输出信号的传递函数描述了输入信号和输出信号之间的关系。
当两个RC电路串联在一起时，它们的传递函数可以通过将两个电路的传递函数相乘得到。假设第一个RC电路的传递函数为H1(s)，第二个RC电路的传递函数为H2(s)，则整个串联RC电路的传递函数为H(s) = H1(s) * H2(s)。
串联两个RC电路的传递函数具有以下特点：
1. 频率响应特性：传递函数可以描述电路对不同频率的输入信号的响应情况。在串联两个RC电路的传递函数中，频率响应的特性取决于两个RC电路的传递函数的乘积。如果其中一个RC电路具有低通滤波器的特性，而另一个RC电路具有高通滤波器的特性，那么整个串联电路将具有带通滤波器的特性。
2. 相位延迟：传递函数中的相位延迟描述了输入信号和输出信号之间的时间差。在串联两个RC电路的传递函数中，相位延迟的特性取决于两个RC电路的传递函数的乘积。相位延迟会影响信号的相位，尤其在高频信号的情况下更为明显。
3. 幅频特性：传递函数中的幅频特性描述了输入信号和输出信号之间的幅度比例关系。在串联两个RC电路的传递函数中，幅频特性的特点取决于两个RC电路的传递函数的乘积。幅频特性会影响信号的幅度，尤其在不同频率下幅度的衰减和增益。
4. 零点和极点：传递函数中的零点和极点描述了传递函数的特性和稳定性。在串联两个RC电路的传递函数中，零点和极点的位置取决于两个RC电路的传递函数的乘积。零点和极点的位置会影响信号的稳定性和衰减情况。
通过研究串联两个RC电路的传递函数，我们可以更好地理解电路的输入输出关系，并根据需要调整电路参数来实现所需的信号处理功能。此外，了解传递函数的特性还可以帮助我们分析和解决电路中可能出现的问题，如信号失真、幅度衰减等。
实验RC选频⽹络特性测试
实验 RC 选频⽹络特性测试
⼀、实验⽬的1. 熟悉⽂⽒电桥电路的结构特点及其应⽤。
2. 学会⽤交流电压表和⽰波器测定⽂⽒桥电路的幅频特性和相频特性。 ⼆、原理说明
⽂⽒电桥电路是⼀个RC 的串、 并联电路，如图16--1所⽰。该电路 结构简单，被⼴泛地⽤于低频振荡电 路中作为选频环节，可以获得很⾼纯 度的正弦波电压。1. ⽤函数信号发⽣器的正弦输出信
号作为图16-1 的激励信号u i ，并保持 图 16-1U i 值不变的情况下，改变输⼊信号的频率f ， ⽤交流电压表或⽰波器测出输出端相应于各个频率点下的输出电压U o 值，将这些数据画在以频率f 为横轴，U o 为纵轴的坐标纸上，⼀条光滑的曲线连接这些点，该曲线就是上述电路的幅频特性曲线。
⽂⽒桥路的⼀个特点是其输出电压幅度不仅会随输⼊信号的频率⽽变，⽽且还会出现⼀个与输⼊电压同相位的最⼤值，如图16-2所⽰。 由电路分析得知，该⽹络的传递函数为
)
/1(31
RC RC j ωωβ-+=
当⾓频率RC10==ωω时，
│β│＝
3
1=i
o U U ，此时u o 与u i同相。由图16-2可见RC 串并联电 路具有带通特性。2. 将上述电路的输⼊和输出分别接到
双踪⽰波器的Y A 和Y B 两个输⼊端，改变
输⼊正弦信号的频率，观测相应的输⼊和输 出波形间的时延τ及信号的周期T ，则两波形
间的相位差为φ＝T
τ
×360°＝φo －φi （输出相位与输⼊相位之差）。
将各个不同频率下的相位差φ画在以f 为横轴，φ为纵轴的坐标纸上，⽤光滑的曲线将这些点连接起来， 即是被测电路的相频特性曲线，如图16--3所⽰。
由电路分析理论得知，当ω＝ω0＝RC1，即 f ＝f 0＝
RC
π21时，φ＝0，即
u o 与u i 同
相位。 三、实验设备
四、实验内容1. 测量RC 串、并联电路的幅频特性。
1）利⽤DVCC-03挂箱上“RC 串、并联选频⽹络”线路，组成图16--1线路。取R=1K Ω，C=0.1 µF ；

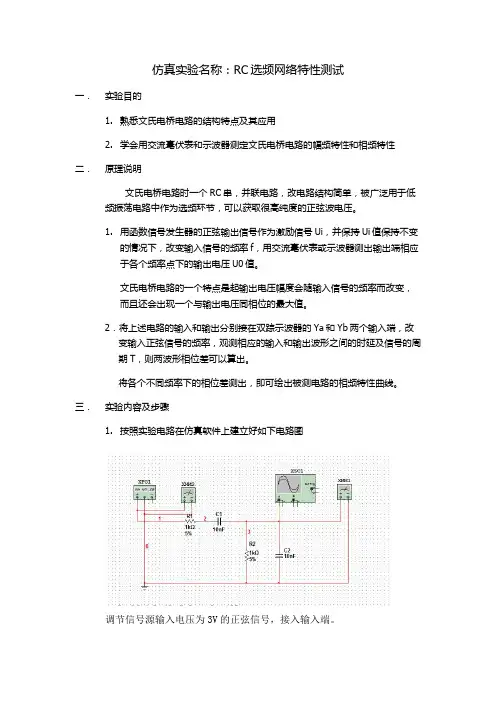

仿真实验名称：RC选频网络特性测试
一． 实验目的
1. 熟悉文氏电桥电路的结构特点及其应用
2. 学会用交流毫伏表和示波器测定文氏电桥电路的幅频特性和相频特性
二． 原理说明
文氏电桥电路时一个RC串，并联电路，改电路结构简单，被广泛用于低频振荡电路中作为选频环节，可以获取很高纯度的正弦波电压。
1. 用函数信号发生器的正弦输出信号作为激励信号Ui，并保持Ui值保持不变的情况下，改变输入信号的频率f，用交流毫伏表或示波器测出输出端相应于各个频率点下的输出电压U0值。
文氏电桥电路的一个特点是起输出电压幅度会随输入信号的频率而改变，而且还会出现一个与输出电压同相位的最大值。
2．将上述电路的输入和输出分别接在双踪示波器的Ya和Yb两个输入端，改变输入正弦信号的频率，观测相应的输入和输出波形之间的时延及信号的周期T，则两波形相位差可以算出。
将各个不同频率下的相位差测出，即可绘出被测电路的相频特性曲线。
三． 实验内容及步骤
1. 按照实验电路在仿真软件上建立好如下电路图
调节信号源输入电压为3V的正弦信号，接入输入端。 2. 点击运行，改变输入端频率，当响应电压最大时，个部位参数显示如下。
3. 改变输入频率，测出数据填入表格
4. 将上述电路的输入和输出分别接到双总示波器的Ya和Yb两个输入端，如图所示。
5. 将输入频率设置为4000Hz，点击运行按钮，显示如下：
T2-T1即为时延，填入数据表格中。
6.调节输入频率，将测得的数据表格中。
四． 实验数据
五． 实验室与仿真的区别
因为在仿真的过程中，基本上所有元件的内阻都和实验室有区别，所以仿真出来的结果和实验室有一些出入。而且实验室条件下可能还有温度的影响，实验设备老化对实验结果的影响，灵敏度对实验结果的影响，所以仿真的实验结果更加理论化，实验室的实验结果更加真实化一点。
在操作方面，显然是仿真更加便捷，因为仿真基本上不需要调试电器元件，直接点击按钮就可以，而实验室则对学生的动手能力要求更高。
