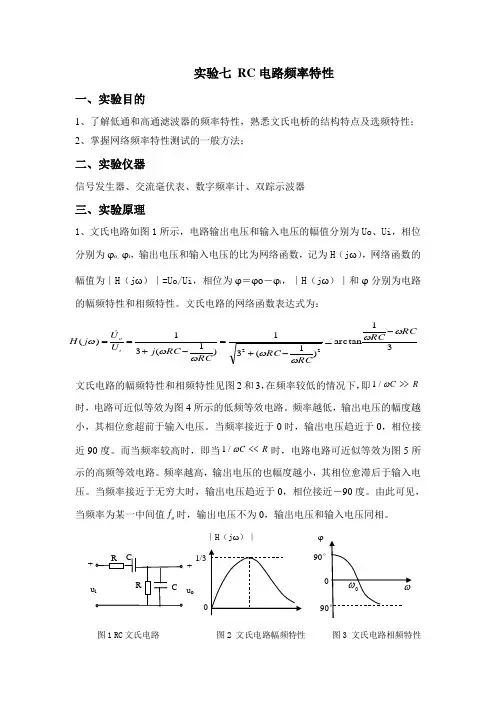

实验七 RC电路频率特性
一、实验目的
1、了解低通和高通滤波器的频率特性，熟悉文氏电桥的结构特点及选频特性；
2、掌握网络频率特性测试的一般方法；
二、实验仪器
信号发生器、交流毫伏表、数字频率计、双踪示波器
三、实验原理
1、文氏电路如图1所示，电路输出电压和输入电压的幅值分别为Uo、Ui，相位分别为φo、φi，输出电压和输入电压的比为网络函数，记为H（jω），网络函数的幅值为∣H（jω）∣=Uo/Ui，相位为φ＝φo－φi，∣H（jω）∣和φ分别为电路的幅频特性和相频特性。文氏电路的网络函数表达式为：
文氏电路的幅频特性和相频特性见图2和3，在频率较低的情况下，即1/CR时，电路可近似等效为图4所示的低频等效电路。频率越低，输出电压的幅度越小，其相位愈超前于输入电压。当频率接近于0时，输出电压趋近于0，相位接近90度。而当频率较高时，即当1/CR时，电路电路可近似等效为图5所示的高频等效电路。频率越高，输出电压的也幅度越小，其相位愈滞后于输入电压。当频率接近于无穷大时，输出电压趋近于0，相位接近－90度。由此可见，当频率为某一中间值of时，输出电压不为0，输出电压和输入电压同相。
∣H（jω）∣ φ
图1 RC文氏电路 图2 文氏电路幅频特性 图3 文氏电路相频特性 31arctan)1(31)1(31)(22RCRCRCRCRCRCjUUjHioR C
ui uo+
- +
- C R 1/300 90°
0-90°
图4 低频等效电路 图5 高频等效电路
2、实验测量框图如图6所示，信号源与RC网络构成回路，将信号源输出信号和RC网络
端输出信号接入示波器，用频率计测量信号源输出信号的频率。
北京交通大学电子信息工程学院 2011~2012
实验报告
实验题目：一阶RC电路频率特性的研究。
实验内容及结果：
1.低通电路的研究
实验电路：
实验数据：
低通电路数据
频率 电平 频率 a b 相位差
100 -0.1 100 0.6 4.8 7.1808
300 -0.9 200 1.2 4.4 15.8266
475 -2 300 1.9 4.2 26.8965
560 -2.5 400 2.2 4 33.367
641 -3 500 2.4 3.6 41.8103
704 -3.5 600 2.4 3.2 51.3752
788 -4 700 2.4 3 53.1301
849 -4.5 800 2.4 2.8 58.9973
926 -5 1000 2 2.4 56.4427
1000 -5.5 2000 3.2 3.4 70.2501
1072 -6 3000 2.1 2.2 72.6586
1149 -6.5 5000 1.2 1.2 90
1240 -7
1340 -7.5
1430 -8
1520 -8.5
1600 -9
1660 -9.5
1860 -10
2400 -12
3040 -14
3780 -16
4700 -18
5000 -19
电平图：
相位差图：
2.高通电路研究
实验数据：
高通电路数据
频率 电平 频率 a b 相位差
5000 0 5000 0.6 4.6 7.4947
1500 -0.4 4000 0.8 4.6 10.0154
1200 -0.8 3000 1 4.5 12.8396
1030 -1 2000 1.4 4.5 18.1262
899 -1.4 1000 2 4 30
rc电路的频率特性实验报告
RC 电路的频率特性实验报告
一、实验目的
1、 深入理解 RC 电路的频率响应特性。
2、 掌握测量 RC 电路频率特性的方法。
3、 学会使用实验仪器，如示波器、信号发生器等。
4、 通过实验数据，分析 RC 电路对不同频率信号的衰减和相移情况。
二、实验原理
RC 电路是由电阻 R 和电容 C 组成的简单电路。在交流电路中，RC
电路的阻抗会随着输入信号的频率而变化，从而导致电路对不同频率信号的响应不同。

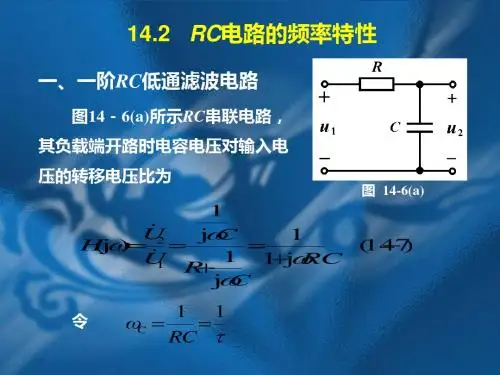

对于一个简单的 RC 串联电路，其阻抗 Z 可以表示为：
＼Z ＝ R ＋ ＼frac{1}｛j\omega C}＼
其中，＼（＼omega\） 是角频率，＼（j\） 是虚数单位。
电路的传递函数 H(＼（＼omega\）） 可以表示为： ＼H(＼omega) ＝ ＼frac{V_{out}｝｛V_{in}｝ ＝ ＼frac{1}｛1 ＋
j\omega RC}＼
其幅值\（｜H(＼omega)｜＼）和相位\（＼varphi(＼omega)＼）分别为：
＼｜H(＼omega)｜ ＝ ＼frac{1}｛＼sqrt{1 ＋ （＼omega RC)＾2}｝＼
＼＼varphi(＼omega) ＝ ＼arctan(＼omega RC)＼
从上述公式可以看出，当频率很低时，＼（＼omega RC ＼ll 1\），＼（｜H(＼omega)｜＼approx 1\），＼（＼varphi(＼omega)＼approx
0\），电路几乎没有衰减和相移。当频率很高时，＼（＼omega RC ＼gg 1\），＼（｜H(＼omega)｜＼approx 0\），＼（＼varphi(＼omega)＼approx －90^＼circ\），信号被大幅衰减且有很大的相移。
三、实验仪器
1、 信号发生器
2、 示波器
3、 电阻、电容若干
4、 面包板
5、 导线若干
四、实验步骤 1、 按照电路图在面包板上搭建 RC 串联电路，选择合适的电阻值
rc 频率特性实验报告
RC 频率特性实验报告
引言：
RC 电路是一种常见的电路结构，由电阻（R）和电容（C）组成。在电子领域中，我们经常使用 RC 电路来实现信号的滤波、延迟和放大等功能。本实验旨在探究 RC 电路的频率特性，即电路在不同频率下的响应情况。
实验目的：
1. 理解 RC 电路的基本原理和组成结构；
2. 掌握测量 RC 电路的频率特性的方法；
3. 分析 RC 电路在不同频率下的响应情况。
实验器材：
1. 信号发生器
2. 双踪示波器
3. 电阻箱
4. 电容器
实验步骤：
1. 搭建 RC 电路，将信号发生器与双踪示波器连接至电路；
2. 调节信号发生器的频率，从低频到高频逐渐增加，并记录示波器上电压的变化；
3. 将记录的数据整理并绘制成频率-电压响应曲线。
实验结果与分析：
经过实验测量和数据处理，我们得到了 RC 电路在不同频率下的响应曲线。从曲线可以看出，在低频时，电路对信号的传输几乎没有衰减，电压响应较为稳定。随着频率的增加，电路开始出现衰减，响应幅度逐渐减小。当频率达到一定值后，电路的响应幅度急剧下降，形成一个陡峭的下降区域。这是因为在高频下，电容器对电流的导通能力变差，导致电路的响应能力下降。
进一步分析，我们可以发现 RC 电路的频率特性与电容器的特性有关。在低频下，电容器可以充分充电，电流可以通过电容器流过，因此电路的响应较好。但在高频下，电容器的充电和放电速度变慢，电流无法快速通过电容器，导致电路响应受限。此外，电阻的阻值也会影响电路的频率特性。较大的电阻值会使电路对高频信号的衰减更加明显。
结论：
通过本次实验，我们深入了解了 RC 电路的频率特性。我们发现，RC 电路在不同频率下的响应存在一定的规律性。低频下电路响应稳定，高频下电路响应衰减明显。这对于电子工程师来说，非常重要，因为它们可以用于设计和优化各种电子设备和电路。
然而，我们也要注意到实验中可能存在的误差和限制。例如，电阻箱和电容器的质量和精度可能会对实验结果产生一定的影响。此外，实验过程中的电缆和连接线的阻抗也可能导致实际测量值与理论值之间的差异。
