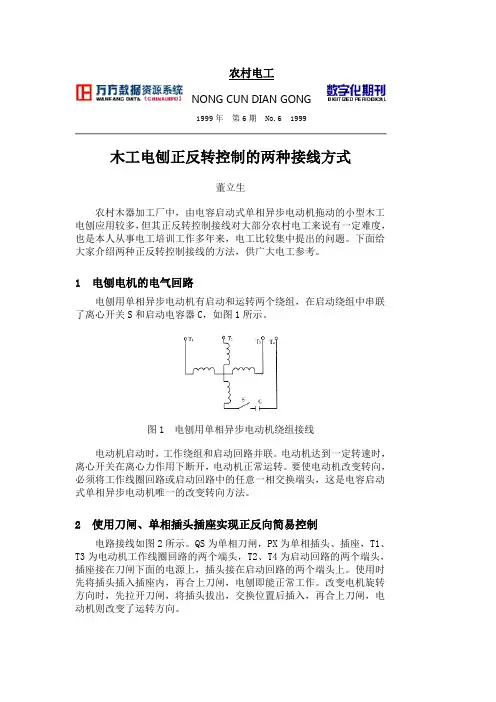

木工电刨正反转控制的两种接线方式
董立生
农村木器加工厂中，由电容启动式单相异步电动机拖动的小型木工电刨应用较多，但其正反转控制接线对大部分农村电工来说有一定难度，也是本人从事电工培训工作多年来，电工比较集中提出的问题。下面给大家介绍两种正反转控制接线的方法，供广大电工参考。
1 电刨电机的电气回路
电刨用单相异步电动机有启动和运转两个绕组，在启动绕组中串联了离心开关S和启动电容器C，如图1所示。
图1 电刨用单相异步电动机绕组接线
电动机启动时，工作绕组和启动回路并联。电动机达到一定转速时，离心开关在离心力作用下断开，电动机正常运转。要使电动机改变转向，必须将工作线圈回路或启动回路中的任意一相交换端头，这是电容启动式单相异步电动机唯一的改变转向方法。
2 使用刀闸、单相插头插座实现正反向简易控制
电路接线如图2所示。QS为单相刀闸，PX为单相插头、插座，T1、T3为电动机工作线圈回路的两个端头，T2、T4为启动回路的两个端头，插座接在刀闸下面的电源上，插头接在启动回路的两个端头上。使用时先将插头插入插座内，再合上刀闸，电刨即能正常工作。改变电机旋转方向时，先拉开刀闸，将插头拔出，交换位置后插入，再合上刀闸，电动机则改变了运转方向。
图2 电刨简易控制接线图
3 使用三相倒顺开关实现正反向控制
市场上购买的三相倒顺开关，一般是作为三相电动机正反转控制用的。电刨上单相电动机正反向控制时，应作如下改动：打开外罩，卸掉胶木盖板，露出9个接线端子，该端子我们分别用1～9表示，如图3所示，接线端子之间原有三根连接线，我们把交叉连接的一根(2、7之间)拆掉，另两根保留，再按照图3在端子2和3之间、6和7之间各连接一根导线。至此，倒顺开关内部连接完毕。再把电动机工作线圈的两个端头T1、T3分别接到端子4、5上，启动回路的两个端头T2、T4接到端子1、7上，最后在倒顺开关的1、2端子上接入220V交流电源(1端子接零线，2端子接火线)，电刨便能够很方便地进行倒转、正转和停车操作了。
