1 【设计要点】本方案采用国内知名品牌浙大中控OptiSYS系统，对部队大楼的楼宇机电设备进行自动化监控管理，整个网络结构由管理级网络和现场总线网络构成。
1.1 楼宇自控系统作用概述
我们采用楼宇自动化控制系统对大楼内的机电设备进行监控管理，该系统一方面为大楼提供健康、舒适、洁净的空气环境，另一方面监控和保障各种设备的正常运行。
从统计数据来看，空调系统占整个大楼的耗能在50％以上，而大楼装有楼宇自动化系统(BA)以后，可节省能耗约25％，节省管理人员约30％。现代化大楼内部的机电设备数量急剧增加，这些设备分散在大楼的各个楼层和角落，若采用分散管理，就地监测和操作将占用大量人力资源，有时几乎难以实现。如采用楼宇自动化系统，利用现代的计算机技术、控制技术、网络技术和图形图像处理技术，便可实现对所有机电设备的集中管理和自动监测，确保楼内所有机电设备的安全运行，提高大楼内工作人员的舒适感和工作效率，长期保持设备的低成本运行。一旦设备出现故障，系统能够及时知道何时何地出现何种故障，使事故消除在萌芽状态。
为了将部队大楼建成一个具有国内先进水平的现代化大楼，向在大楼内的工作人员提供安全、舒适、便利、快捷的服务，建立先进和科学的综合管理机制，提高服务水平，所以我们设计了一套具有最新技术、高运作效率、低维护成本、高可靠性和高性价比的楼宇设备控制系统。我们本着“以人为本”，综合考虑投资效费比与长期使用及维护成本，实际使用效果等因素选用中控OPTISYS楼宇控制设备。
OPTISYS系统对建筑物内的所有空调系统设备、通风排风设备、冷热源设备、给排水系统设备、照明设备、电梯等实行自动监测和控制，并同时收集、记录、保存及管理有关系统的重要信息和数据，达到提高运行效率，保证服务环境的特殊需求，节省能源，节省人力，最大限度延长设备寿命的目的。 部队大楼BA系统设计方案
建筑电气设备自动化设计要点分析
摘要：电气自动化技术的应用，大大提高了建筑的安全性能和稳定性能，在满足了现代人们对建筑舒适度的要求的同时，达到了现代社会对建筑节能的要求。因此，在当前倡导节能环保、实现可持续发展的大背景下，在建筑工程中推行电气设备自动化是当前建筑设计的主要方向。
关键词：建筑；自动化；节能
中图分类号： te08文献标识码：a 文章编号：
我国城市化建设逐步加快，人们的生活水平也日益提高，关于建筑能源消耗的问题越来越严重，在建筑工程中推行电气自动化可以有效实现建筑节能的要求，同时还能保证建筑的舒适性与安全性。
一、建筑电气设备自动化设计考虑的主要因素
随着我国城市化的推进，城市人口加剧，为了解决城市因土地资源短缺的问题，建筑行业得到了很好的发展。为了满足提高人们的生活水平和质量，建筑的电气自动化技术发挥了关键的作用。在建筑电气自动化设计时，电气工程师们应注意如下三点：
1、提高建筑物电气设备的使用性能。电气自动化设计首先要确保照明系统、空调系统、运输通道系统等电力的供应顺畅、稳定;然后在此基础上提高各系统的使用性能，如系统的自动化程度，系统的便捷性、系统的安全性能。便捷、安全的电气系统不仅提高了建筑的使用性能，而且提高了住户的生活质量。
2、成本控制。建筑电气自动化设计的同时必须考虑成本因素，在合理的成本内设计出优质、高效的设计方案。这才能符合投资方的需求，在一定程度上符合人们的生活需求。
3、提倡节能减排理念。电气自动化设计过程当中要始终贯穿节能环保的理念，这才符合新时代的主题。在提高建筑物使用功能的前提下，还得充分考虑建筑物的节能减排。建筑物的耗电量大，节能的空间很大。如，通过电气自动化系统控制空调的开启，关闭;通过电气自动化系统控制照明用电量。
二、建筑电气自动化设计要点
1、中央控制室
中央控制室是指由变配电直接引出的回路供电，是电气自动化控制的主体部分。在电气自动化设计时，从中央控制室出发，然后向各个子控制系统辐射。所以在设计中央控制室时，要对各参数进行严格的控制，并优先满足。以下是设计的要点：
电气设备自动化系统的安装技术要求

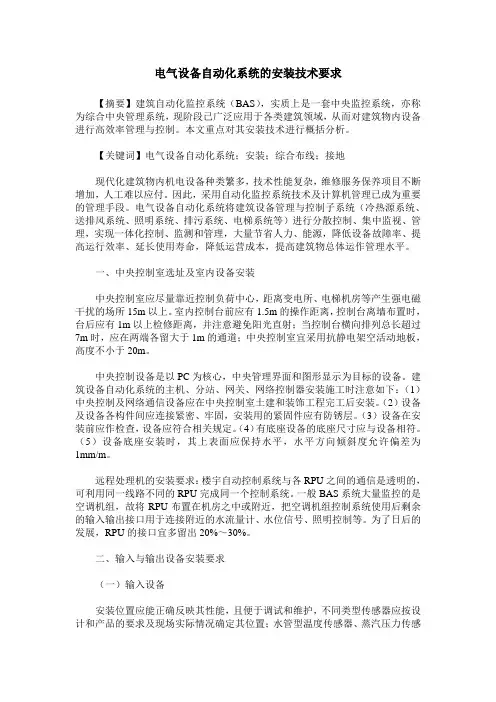

【摘要】建筑自动化监控系统（BAS），实质上是一套中央监控系统，亦称为综合中央管理系统，现阶段已广泛应用于各类建筑领域，从而对建筑物内设备进行高效率管理与控制。本文重点对其安装技术进行概括分析。
【关键词】电气设备自动化系统；安装；综合布线；接地
现代化建筑物内机电设备种类繁多，技术性能复杂，维修服务保养项目不断增加，人工难以应付。因此，采用自动化监控系统技术及计算机管理已成为重要的管理手段。电气设备自动化系统将建筑设备管理与控制子系统（冷热源系统、送排风系统、照明系统、排污系统、电梯系统等）进行分散控制、集中监视、管理，实现一体化控制、监测和管理，大量节省人力、能源，降低设备故障率、提高运行效率、延长使用寿命，降低运营成本，提高建筑物总体运作管理水平。
一、中央控制室选址及室内设备安装
中央控制室应尽量靠近控制负荷中心，距离变电所、电梯机房等产生强电磁干扰的场所15m以上。室内控制台前应有1.5m的操作距离，控制台离墙布置时，台后应有1m以上检修距离，并注意避免阳光直射；当控制台横向排列总长超过7m时，应在两端各留大于1m的通道；中央控制室宜采用抗静电架空活动地板，高度不小于20m。
中央控制设备是以PC为核心，中央管理界面和图形显示为目标的设备。建筑设备自动化系统的主机、分站、网关、网络控制器安装施工时注意如下：（1）中央控制及网络通信设备应在中央控制室土建和装饰工程完工后安装。（2）设备及设备各构件间应连接紧密、牢固，安装用的紧固件应有防锈层。（3）设备在安装前应作检查，设备应符合相关规定。（4）有底座设备的底座尺寸应与设备相符。（5）设备底座安装时，其上表面应保持水平，水平方向倾斜度允许偏差为1mm/m。
远程处理机的安装要求：楼宇自动控制系统与各RPU之间的通信是透明的，可利用同一线路不同的RPU完成同一个控制系统。一般BAS系统大量监控的是空调机组，故将RPU布置在机房之中或附近，把空调机组控制系统使用后剩余的输入输出接口用于连接附近的水流量计、水位信号、照明控制等。为了日后的发展，RPU的接口宜多留出20%～30%。
２０１３年第１期 ＳＣＩＥＮＣＥ＆ＴＥＣＨＮＯＬＯＧＹ ＩＮＦＯＲＭＡＴＩＯＮ ０科教前沿。 科技信息
地铁控制中心中央控制室大屏幕视角设计浅谈
史伟康
（广州地铁设计研究院有限公司，广东广州５１ ００１ ０）
【摘要】本文针对地铁常用的５０”和６７”大屏幕，对中央控制室大屏幕的视区、最佳设计视角、屏幕显示尺寸以及设备观察视角等多个因
素进行分析和测算，浅谈了中央控制室大屏幕的视角设计。
【关键词】视区；最佳设计视角；屏幕显示尺寸；设备观察视角
０引言
随着地铁现代化和自动化技术的发展．以及对运营安全和管理水
平要求的不断提高．运营过程中被监控对象之间的关系越来越复杂．
运营过程中的监视、控制、操作和管理渐趋集中，运营的安全性、可靠 性越来越受到重视．对信息共享提出了更高的要求 为了确保运营和
各系统安全可靠运行．方便运营操作人员对运营过程实施全面的集中 监控和管理．需要建立地铁运营指挥控制中心．简称控制中心。
控制中心中央控制室是行车指挥调度的集中地点．中央控制室的
大屏幕显示系统能更好地为调度指挥人员服务．提高运营管理水平
视角分析的意义就是利用人机工程学．调整屏幕和调度人员的关系．
使调度人员能以一个最佳的观察角度观察屏幕．提高调度人员的工作 效率
１视角分析
视角分析的内容一般包括视区、最佳设计视角、屏幕显示尺寸以
及设备观察视角的选取等几方面
１．１视区
视区指头部与眼球固定不动时人眼所能看到的空间范围 一般人
员的视区范围包括水平视区和垂直视区 １．１．１水平视区
人眼在中心视角１Ｏ。以内是最佳视区．识别力最强：
人眼在中心视角为２０ｏ范围内是瞬息视区．可在极短的时间内
识别物体形象：
人眼在中心视角３０。范围以内是有效视区．需集中精力才能识
别物象：
人眼在中心视角１２０。范围内为最大视区．对处于此视区边缘的
物象，需要投入相当大的注意力才能识别清晰
１．１－２垂直视区
ｌ，人眼在视平线以下约１Ｏｏ为最佳垂直视区：
