2019年江苏省高等职业院校技能大赛
机电一体化项目赛项竞赛规程
一、赛项名称
机电一体化项目
二、竞赛内容
本次大赛为实际操作比赛，比赛任务内容包括如下6个模块：
模块 试题模块 分值比例 比赛内容
A 一个单元的组装编程与调试 16% 手动I/O连接测试
自动：操作模式及信号
自动：传感器和执行机构功能
自动：生产质量与信号
实操规范性
B 单元的故障排除 10% 手动I/O连接测试
自动：操作模式及信号
自动：传感器和执行机构功能
自动：生产质量与信号
自动：错误信息与信号
耗时
实操规范性
C 工作站的组装编程与调试 24% 手动I/O连接测试
自动：操作模式及信号
自动：传感器和执行机构功能
自动：生产质量与信号
自动：错误信息与信号
耗时
实操规范性
D 整个智能制造生产线的组装编程与调试 24% 手动I/O连接测试
自动：操作模式及信号
自动：传感器和执行机构功能
2
自动：生产质量与信号
自动：错误信息与信号
耗时
实操规范性
E 智能制造生产线的故障排除 10% 手动I/O连接测试
自动：操作模式及信号
自动：传感器和执行机构功能
自动：生产质量与信号
自动：错误信息与信号
更换元件与耗时
实操规范性
F 智能制造生产线的优化 16% PLC面板操作
生产时间及消耗时间
用气量
实操规范性
三、竞赛方式
（一）本赛项为团体赛，每支参赛队由1名领队，2名选手，不超过2名指导教师组成。
（二）本赛项的竞赛时长为6个小时。
（三）参赛选手在现场根据给定的项目任务，完成包括设计、安装、接线、编程、调试、运行和故障排除等内容，比赛总成绩满分100分。
四、竞赛环境要求
（一）赛场布置
竞赛设置适应比赛需要和安全要求的赛场。
（二）赛场计算机要求
赛场提供统一品牌计算机。
1.计算机配置
基本配置为：处理器Intel 双核处理器≥2.8G ，内存≥2G，硬盘≥160G ，集成高性能显卡，17寸及以上显示器。
1
20XXXX职业院校技能大赛
电工电子技术技能比赛
机电一体化设备安装与调试
（高职学生组）
工
作
任
务
书
江苏·XX
20XX年XX月
2 说明：
一、本试卷依据20XX’江苏省职业学校技能大赛电工电子类实施方案的要求和2001年颁布的《维修电工高级》国家职业标准命制；
二、请参赛选手仔细阅读试题的具体考核要求，并按要求完成操作或进行笔答；
三、操作技能竞赛时要遵守考场纪律，服从赛场管理人员指挥，以保证竞赛安全顺利进行。
一、竞赛设备及工艺过程描述 本竞赛在亚龙公司335B机电一体化装置上进行
本竞赛项目满分100分。
本项目比赛时间为360分钟。
注意：
1、请您在完成工作任务的过程中，严格遵守安全操作规程；
2、选手应随时注意存盘，将编写的程序保存在“D:\机电技能大赛\工位号\程序”文件夹下。
3 YL-335B自动生产线由供料、输送、装配、加工和分拣等5个工作站组成，各工作站均设置一台PLC承担其控制任务，各PLC之间通过RS485串行通信的方式实现互连，构成分布式的控制系统。
系统主令工作信号由连接到输送站PLC的触摸一、竞赛设备及工艺过程描述
YL-335B 自动化生产线由供料、装配、加工、分拣和输送等5个工作站组成，各工作站均设置一台PLC 承担其控制任务，PLC之间通过
RS485串行通信的方式实现互连，构成分布式的控制系统。
系统主令工作信号由连接到装配站 PLC 的触摸屏人机界面提供，整个系统的主要工作状态除了在人机界面上显示外，系统全线运行状态下尚须由安装在装配单元的棒式警示灯来显示相关状态:
1)系统上电后黄色指示系统待机;
2)系统启动后绿色指示系统运行;
3)系统运行过程中如果出现暂停/急停时要增加红灯闪亮;
4)系统报警时三个灯同时亮。（具体要求见后面内容）。
自动生产线的工作目标是：
对一批金属或白色塑料或黑色塑料工件进行嵌入零件装配和压紧加工，然后按规格要求分拣成品。

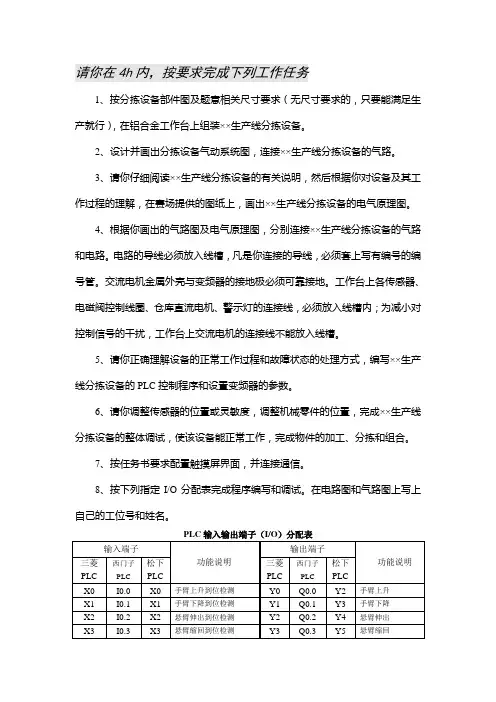

请你在4h内，按要求完成下列工作任务
1、按分拣设备部件图及题意相关尺寸要求（无尺寸要求的，只要能满足生产就行），在铝合金工作台上组装××生产线分拣设备。
2、设计并画出分拣设备气动系统图，连接××生产线分拣设备的气路。
3、请你仔细阅读××生产线分拣设备的有关说明，然后根据你对设备及其工作过程的理解，在赛场提供的图纸上，画出××生产线分拣设备的电气原理图。
4、根据你画出的气路图及电气原理图，分别连接××生产线分拣设备的气路和电路。电路的导线必须放入线槽，凡是你连接的导线，必须套上写有编号的编号管。交流电机金属外壳与变频器的接地极必须可靠接地。工作台上各传感器、电磁阀控制线圈、仓库直流电机、警示灯的连接线，必须放入线槽内；为减小对控制信号的干扰，工作台上交流电机的连接线不能放入线槽。
5、请你正确理解设备的正常工作过程和故障状态的处理方式，编写××生产线分拣设备的PLC控制程序和设置变频器的参数。
6、请你调整传感器的位置或灵敏度，调整机械零件的位置，完成××生产线分拣设备的整体调试，使该设备能正常工作，完成物件的加工、分拣和组合。
7、按任务书要求配置触摸屏界面，并连接通信。
8、按下列指定I/O分配表完成程序编写和调试。在电路图和气路图上写上自己的工位号和姓名。
PLC输入输出端子（I/O）分配表
输入端子
功能说明 输出端子
功能说明 三菱
PLC 西门子
PLC 松下
PLC 三菱
PLC 西门子
PLC 松下
PLC
X0 I0.0 X0 手臂上升到位检测 Y0 Q0.0 Y2 手臂上升
X1 I0.1 X1 手臂下降到位检测 Y1 Q0.1 Y3 手臂下降
X2 I0.2 X2 悬臂伸出到位检测 Y2 Q0.2 Y4 悬臂伸出
X3 I0.3 X3 悬臂缩回到位检测 Y3 Q0.3 Y5 悬臂缩回
X4 I0.4 X4 旋转气缸左到位检测 Y4 Q0.4 Y0 旋转气缸左转
X5 I0.5 X5 旋转气缸右到位检测 Y5 Q0.5 Y1 旋转气缸右转
1

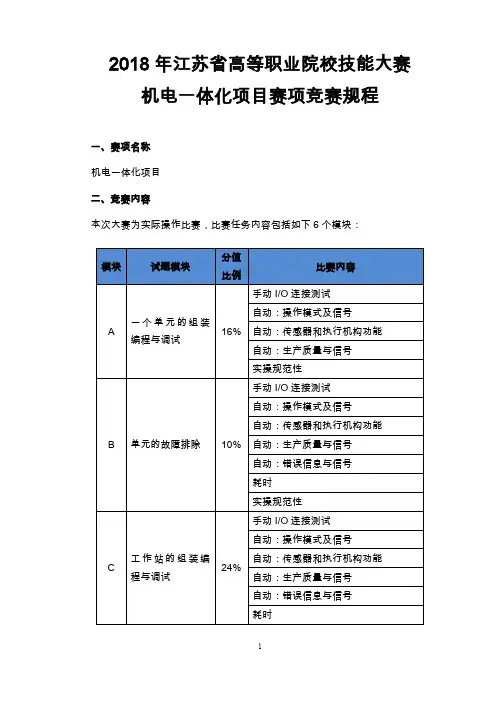

2018年江苏省高等职业院校技能大赛
机电一体化项目赛项竞赛规程
一、赛项名称
机电一体化项目
二、竞赛内容
本次大赛为实际操作比赛，比赛任务内容包括如下6个模块：
模块 试题模块 分值比例 比赛内容
A 一个单元的组装编程与调试 16% 手动I/O连接测试
自动：操作模式及信号
自动：传感器和执行机构功能
自动：生产质量与信号
实操规范性
B 单元的故障排除 10% 手动I/O连接测试
自动：操作模式及信号
自动：传感器和执行机构功能
自动：生产质量与信号
自动：错误信息与信号
耗时
实操规范性
C 工作站的组装编程与调试 24% 手动I/O连接测试
自动：操作模式及信号
自动：传感器和执行机构功能
自动：生产质量与信号
自动：错误信息与信号
耗时
2
实操规范性
D 整个智能制造生产线的组装编程与调试 24% 手动I/O连接测试
自动：操作模式及信号
自动：传感器和执行机构功能
自动：生产质量与信号
自动：错误信息与信号
耗时
实操规范性
E 智能制造生产线的故障排除 10% 手动I/O连接测试
自动：操作模式及信号
自动：传感器和执行机构功能
自动：生产质量与信号
自动：错误信息与信号
更换元件与耗时
实操规范性
F 智能制造生产线的优化 16% PLC面板操作
生产时间及消耗时间
用气量
实操规范性
三、竞赛方式
（一）本赛项为团体赛，每支参赛队由1名领队，2名选手，不超过2名指导教师组成。
（二）本赛项的竞赛时长为6个小时。
（三）参赛选手在现场根据给定的项目任务，完成包括设计、安装、接线、编程、调试、运行和故障排除等内容，比赛总成绩满分100分。
四、竞赛环境要求
（一）赛场布置
3
竞赛设置适应比赛需要和安全要求的赛场。
（二）赛场计算机要求
赛场提供统一品牌计算机。
1.计算机配置
基本配置为：处理器Intel 双核处理器≥2.8G ，内存≥2G，硬盘≥160G ，集成高性能显卡，17寸及以上显示器。
