压力容器设计人员考核试题集及答案

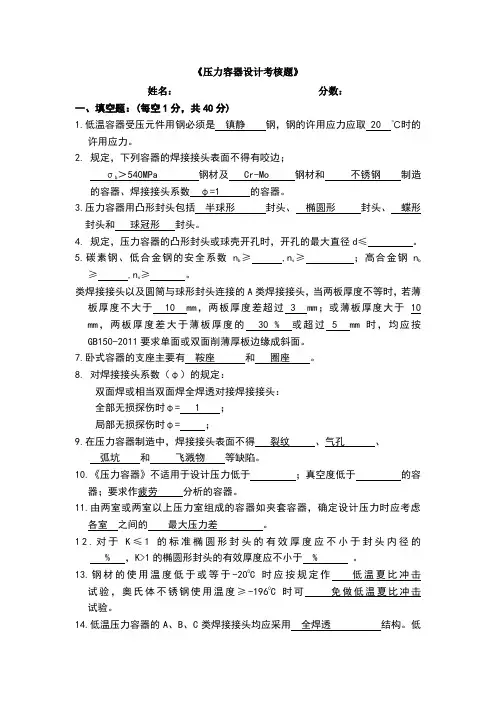

《压力容器设计考核题》姓名：分数：一、填空题：(每空1分，共40分)1.低温容器受压元件用钢必须是镇静钢，钢的许用应力应取 20 ℃时的许用应力。

2. 规定，下列容器的焊接接头表面不得有咬边；σb＞540MPa 钢材及 Cr-Mo 钢材和不锈钢制造的容器、焊接接头系数φ=1 的容器。

3.压力容器用凸形封头包括半球形封头、椭圆形封头、蝶形封头和球冠形封头。

4. 规定，压力容器的凸形封头或球壳开孔时，开孔的最大直径d≤。

5.碳素钢、低合金钢的安全系数nb ≥ ,ns≥；高合金钢nb≥ ,ns≥。

类焊接接头以及圆筒与球形封头连接的A类焊接接头，当两板厚度不等时，若薄板厚度不大于 10 mm，两板厚度差超过 3 mm；或薄板厚度大于 10 mm，两板厚度差大于薄板厚度的30 % 或超过 5 mm 时，均应按GB150-2011要求单面或双面削薄厚板边缘成斜面。

7.卧式容器的支座主要有鞍座和圈座。

8. 对焊接接头系数（φ）的规定：双面焊或相当双面焊全焊透对接焊接接头：全部无损探伤时φ= 1 ；局部无损探伤时φ= ；9.在压力容器制造中，焊接接头表面不得裂纹、气孔、弧坑和飞溅物等缺陷。

10.《压力容器》不适用于设计压力低于；真空度低于的容器；要求作疲劳分析的容器。

11.由两室或两室以上压力室组成的容器如夹套容器，确定设计压力时应考虑各室之间的最大压力差。

12.对于K≤1的标准椭圆形封头的有效厚度应不小于封头内径的% ，K>1的椭圆形封头的有效厚度应不小于 % 。

13.钢材的使用温度低于或等于-200C时应按规定作低温夏比冲击试验，奥氏体不锈钢使用温度≥-1960C时可免做低温夏比冲击试验。

14.低温压力容器的A、B、C类焊接接头均应采用全焊透结构。

低温压力容器施焊前应进行焊接工艺评定试验。

15.低温压力容器的对接接头允许局部检测时，其检测长度应不小于各条焊接接头长度的 50% ，且不小于 250mm 。

（情绪管理）压力容器设计人员考核试题集及答案第二章选择题2.1确定压力容器是否适用《压力容器安全技术监察规程》管辖范围的压力条件指的是（b. ）。

a.设计压力b.最高工作压力c.最大允许工作压力2.2下述条款中哪条列出的压力容器全部属于《压力容器安全技术监察规程》第三章、第四章、第五章适用的压力容器。

（___a______）a.锅炉房内的分气缸、橡胶模具、热水锅炉用的膨胀箱、螺旋板换热器。

b.锅炉房内的分气缸、橡胶模具、热水锅炉用的膨胀箱、板式换热器。

c.锅炉房内的分气缸、橡胶模具、热水锅炉用的膨胀箱、压缩机气缸。

d.锅炉房内的分气缸、橡胶模具、热水锅炉用的膨胀箱、冷却排管。

2.3下列压力容器中，哪种压力容器不适用《压力容器安全技术监察规程》监察范围？（_____d____）a.水处理设备中的离子交换或过滤用压力容器。

b.消防装置中的气体或气压给水（泡沫）压力罐。

c.水力自动补气气压给水（无塔上水）装置中的气压罐。

d.船舶上的附属压力容器。

2.4下列压力容器中，哪些属于《压力容器安全技术监察规程》第三章、第四章、第五章适用的压力容器。

（_a b c________）a.深冷装置中非独立的压力容器。

b.空分设备中的冷箱。

c.直燃型吸收式制冷装置中的压力容器。

2.5下列压力容器，哪些属于《压力容器安全技术监察规程》第三章、第四章、第五章适用的压力容器。

（__a b_______）a.橡胶行业使用的轮胎硫化机。

b.电力行业专用的全封闭式组合电器（电容压力容器）。

c.发电机的承压壳体。

2.6下列压力容器中，哪些属于《压力容器安全技术监察规程》监察范围？（_______b__）a.波纹板式换热器。

b.螺旋板式换热器。

c.空冷式换热器。

d.无壳体的套管换热器。

2.7下列压力容器中，哪些属于《压力容器安全技术监察规程》监察范围？（_____c____）a.核压力容器。

b.船舶和铁路机车上的附属压力容器。

c.内筒处于真空下工作的夹套（带压）压力容器。

2*** 年度压力容器设计人员考核试卷部门：姓名： 岗位： 成绩：一、填空题 （每题 2 分，共 30分）1、对于压力容器，适用的设计压力范围是（ 不大于 35MPa ）。

2、适用的设计温度范围是（ -269℃～ 900℃ ）。

3、GB150 标准直接或间接考虑了如下失效模式 （ 脆性断裂 ）（ 韧性断裂 ）（ 接头泄漏 ） （ 弹性或塑性失稳 ）（ 蠕变断裂 ）（ 腐蚀破坏 ）。

17、GB/T151—2014 使用的换热器型式是（ 固定管板式换热器 ）、（浮头式换热器 ）、（U 形管式换热器 ）、（ 釜式重沸器 ）、（填料函式换热器 ）板连接的型式有（ 胀接）、（焊接）、（胀焊并用 ）验 ）。

奥氏体型 ）钢， S4 表示（ 马氏体型 ）钢。

等内容的风险评估报告。

10、PWHT 的意思是（ 焊后热处理 ）。

11、封头各种不相交的拼接焊缝中心线间距离至少为封头的钢材厚度的（ 于（ 100mm ）。

12、TSG 21-2016规定判断规程的适用范围用的是 （ 工作 ）压力，在附录 A 压力容器类别划分时采用的是（ 设计 ）压力。

13、压力容器的选材应当考虑材料的 （ 力学性能 ）、（ 化学性能 ）、（ 物理性能 ）和（ 工艺性能 ）。

14、当采用 SA-516Gr70作为 -40℃用钢时， P ，S 含量应作严格控制， （ P ≤%）、（S ≤）。

和（ 高压管壳式换热器 ）；换热管与管 和（ 内孔焊 ）。

4、 泄漏试验包括（ 气密性试验 ）、（ 氨检漏试验 ）、（ 卤素检漏试验 ）和（ 氦检漏试5、 焊接接头由（ 焊缝 ）、（ 熔合区 ）（ 热影响区 ）三部分组成。

6、G B/T17616 规定 S1表示（ 铁素体型 ）钢， S2表示 奥氏体 -铁素体型 ）钢， S3 表示7、 壳体开孔处引起的应力可分为三种： （ 局部薄膜应力 ）（ 弯曲应力 ）和（ 峰值应力 ）。

8、 对于（ 第 III 类 ）压力容器，设计时应当出具包括（ 主要失效模式 ）和（ 风险控制 ）9、 低温容器受压元件禁用硬印标记是为了降低（ 脆断 ）风险，而有耐腐蚀要求的不锈钢以及复合钢板的耐腐蚀面则是为了降低（ 腐蚀失效）风险。

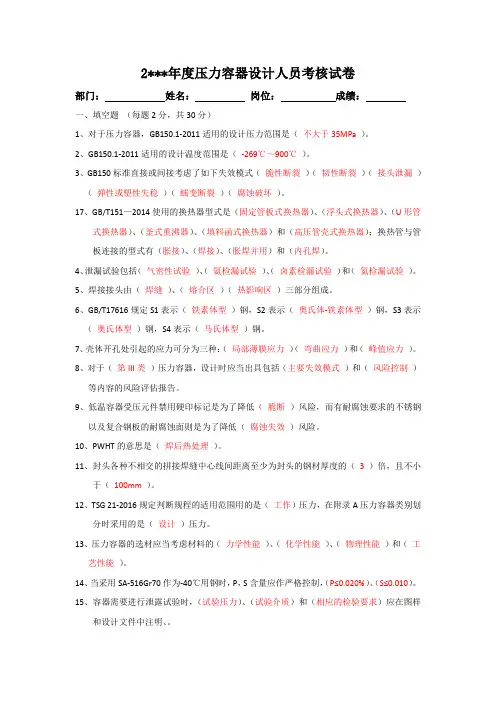

2***年度压力容器设计人员考核试卷部门：姓名：岗位：成绩：一、填空题（每题2分，共30分）1、对于压力容器，GB150.1-2011适用的设计压力范围是（不大于35MPa）。

2、GB150.1-2011适用的设计温度范围是（-269℃～900℃）。

3、GB150标准直接或间接考虑了如下失效模式（脆性断裂）（韧性断裂）（接头泄漏）（弹性或塑性失稳）（蠕变断裂）（腐蚀破坏）。

17、GB/T151—2014使用的换热器型式是（固定管板式换热器）、（浮头式换热器）、（U形管式换热器）、（釜式重沸器）、（填料函式换热器）和（高压管壳式换热器）；换热管与管板连接的型式有（胀接）、（焊接）、（胀焊并用）和（内孔焊）。

4、泄漏试验包括（气密性试验）、（氨检漏试验）、（卤素检漏试验）和（氦检漏试验）。

5、焊接接头由（焊缝）、（熔合区）（热影响区）三部分组成。

6、GB/T17616规定S1表示（铁素体型）钢，S2表示（奥氏体-铁素体型）钢，S3表示（奥氏体型）钢，S4表示（马氏体型）钢。

7、壳体开孔处引起的应力可分为三种：（局部薄膜应力）（弯曲应力）和（峰值应力）。

8、对于（第III类）压力容器，设计时应当出具包括（主要失效模式）和（风险控制）等内容的风险评估报告。

9、低温容器受压元件禁用硬印标记是为了降低（脆断）风险，而有耐腐蚀要求的不锈钢以及复合钢板的耐腐蚀面则是为了降低（腐蚀失效）风险。

10、PWHT的意思是（焊后热处理）。

11、封头各种不相交的拼接焊缝中心线间距离至少为封头的钢材厚度的（3）倍，且不小于（100mm）。

12、TSG 21-2016规定判断规程的适用范围用的是（工作）压力，在附录A压力容器类别划分时采用的是（设计）压力。

13、压力容器的选材应当考虑材料的（力学性能）、（化学性能）、（物理性能）和（工艺性能）。

14、当采用SA-516Gr70作为-40℃用钢时，P，S含量应作严格控制，（P≤0.020%）、（S≤0.010）。

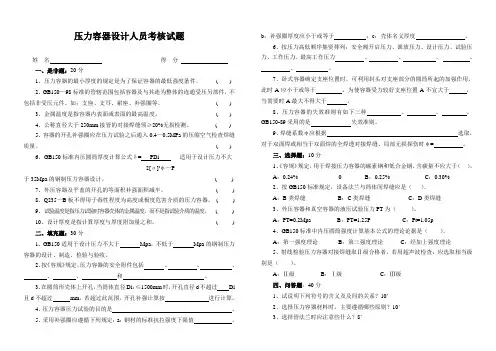

压力容器设计人员考核试题姓名得分一、是非题：20分1、压力容器的最小厚度的规定是为了保证容器的最低强度条件。

( )2、GB150—98标准的管辖范围包括容器及与其连为整体的连通受压另部件，不包括非受压元件。

如：支座、支耳、裙座、补强圈等。

( )3、金属温度是指容器内表面或表面的最高温度。

( )4、公称直径大于250mm接管的对接焊缝须≥20%无损检测。

( )5、容器的开孔补强圈应在压力试验之后通入0.4—0.5MPa的压缩空气检查焊缝质量。

( )6、GB150标准内压圆筒厚度计算公式δ= PDi 适用于设计压力不大2[σ]tφ—P于35Mpa的钢制压力容器设计。

( )7、外压容器及平盖的开孔的等面积补强面积减半。

( )8、Q235—B板不得用于毒性程度为高度或极度危害介质的压力容器。

( )9、试验温度是指压力试验时容器壳体的金属温度，而不是指试验介质的温度。

( )10、设计厚度是指计算厚度与厚度附加量之和。

( )二、填充题：30分1、GB150适用于设计压力不大于Mpa，不低于Mpa的钢制压力容器的设计、制造、检验与验收。

2、按《容规》规定，压力容器的安全附件包括、、、、、和。

3、在圆筒形壳体上开孔，当筒体直径Di：≤1500mm时，开孔直径d不超过Di 且d不超过mm，若超过此范围，开孔补强计算按进行计算。

4、压力容器压力试验的目的是。

5、采用补强圈应遵循下列规定：a：钢材的标准抗拉强度下限值。

b：补强圈厚度应小于或等于；c：壳体名义厚度。

6、按压力高低顺序集资排列：安全阀开启压力、泄放压力、设计压力、试验压力、工作压力、最高工作压力、、、、、。

7、卧式容器确定支座位置时，可利用封头对支座部分的圆筒所起的加强作用，此时A应小于或等于，为使容器受力较好支座位置A不宜大于，当需要时A最大不得大于。

8、压力容器的失效准则有如下三种、、。

GB150-89采用的是失效准则。

9、焊缝系数φ应根据选取，对于双面焊或相当于双面焊的全焊透对接焊缝、局部无损探伤时φ= 。

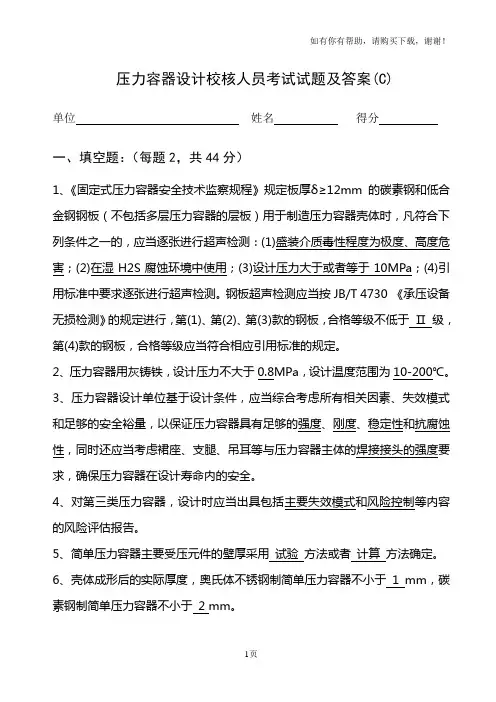

压力容器设计校核人员考试试题及答案(C)单位姓名得分一、填空题：（每题2，共44分）1、《固定式压力容器安全技术监察规程》规定板厚δ≥12mm的碳素钢和低合金钢钢板（不包括多层压力容器的层板）用于制造压力容器壳体时，凡符合下列条件之一的，应当逐张进行超声检测：(1)盛装介质毒性程度为极度、高度危害；(2)在湿H2S腐蚀环境中使用；(3)设计压力大于或者等于10MPa；(4)引用标准中要求逐张进行超声检测。

钢板超声检测应当按JB/T 4730 《承压设备无损检测》的规定进行，第(1)、第(2)、第(3)款的钢板，合格等级不低于Ⅱ级，第(4)款的钢板，合格等级应当符合相应引用标准的规定。

2、压力容器用灰铸铁，设计压力不大于0.8MPa，设计温度范围为10-200℃。

3、压力容器设计单位基于设计条件，应当综合考虑所有相关因素、失效模式和足够的安全裕量，以保证压力容器具有足够的强度、刚度、稳定性和抗腐蚀性，同时还应当考虑裙座、支腿、吊耳等与压力容器主体的焊接接头的强度要求，确保压力容器在设计寿命内的安全。

4、对第三类压力容器，设计时应当出具包括主要失效模式和风险控制等内容的风险评估报告。

5、简单压力容器主要受压元件的壁厚采用试验方法或者计算方法确定。

6、壳体成形后的实际厚度，奥氏体不锈钢制简单压力容器不小于1 mm，碳素钢制简单压力容器不小于2 mm。

7、D级压力容器设计单位专职设计人员总数一般不得少于5 名，其中审批人员不得少于2 名。

8、设计压力指设定的容器顶部的最高压力，与相应的设计温度一起作为设计载荷条件，其值不低于工作压力。

9、在采用钢板制造带颈法兰时，圆环的对接接头应采用全焊透结构型式，焊后进行热处理及100% 射线或超声波检测。

10、压力容器锥体设计时，其大端折边锥壳的过渡段转角半径r应不小于封头大端内直径D i的10% 、且不小于该过渡段厚度的 3 倍。

11、确定真空容器的壳体厚度时，设计压力按外压设计，当装有安全控制装置（真空泄放阀）时，设计压力取 1.25倍最大内外压力差或0.1 MPa两者中的较低值；当没有安全控制装置时，取0.1 MPa 。

压力容器设计、校核、审核人员测试题（含答案）来源：互联网（仅供参考）一、判断题(正确的划“√”,错误的划“×”) 15分(每小题1分)1．《特种设备安全监察条例》中规定，压力容器，是指盛装气体或者液体，承载一定压力的密闭设备，其范围规定为最高工作压力大于或者等于0.1MPa(表压)，且压力与容积的乘积大于或者等于2.5MPa?L的气体、液化气体和最高工作温度高于或者等于标准沸点的液体的固定式容器和移动式容器；盛装公称工作压力大于或者等于0.2MPa(表压)，且压力与容积的乘积大于或者等于10MPa?L 的气体、液化气体和标准沸点等于或者低于60℃液体的气瓶、氧舱等。

（√）2．《压力容器安全技术监察规程》中规定，对介质为液化气体(含液化石油气)的固定式压力容器设计储存量的单位容积充装量，按介质在50℃时罐体内留有8％气相空间及该温度下的介质密度确定。

（×）3．《压力容器安全技术监察规程》中规定，承受外压的压力容器，其最高工作压力是指压力容器在正常使用过程中可能出现的最高压力差值；对夹套容器指夹套顶部可能出现的最高压力差值。

（√）4．《压力容器安全技术监察规程》中规定，对多腔压力容器的某个压力腔进行类别划定时，设计压力取该压力腔的设计压力，容积取该压力腔的几何容积。

（√）5．《压力容器安全技术监察规程》中规定，承受内压的压力容器，其最高工作压力是指在正常使用过程中，可能出现的最高压力。

（×）6．《压力容器安全技术监察规程》中规定，一台压力容器如果同时具备两种以上的工艺作用原理，应按工艺过程中的主要作用来划分品种。

（√）7．GBl50-1998《钢制压力容器》中规定，壳体加工成形后，包括腐蚀裕量的最小厚度：对碳素钢、低合金钢制容器，不小于3毫米；对高合金钢制容器，不小于2毫米。

（×）8．按照GBl50—1998《钢制压力容器》设计的压力容器，都应接受《压力容器今技术监察规程》的监督。

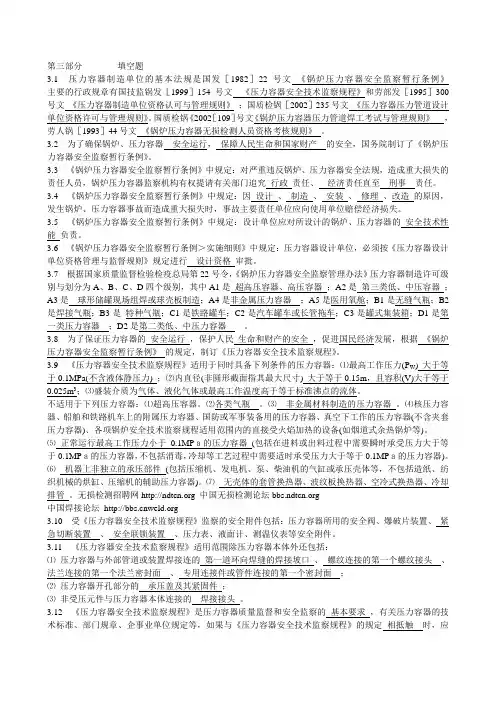

第三部分填空题3.1 压力容器制造单位的基本法规是国发［1982］22号文《锅炉压力容器安全监察暂行条例》主要的行政规章有国技监锅发［1999］154号文《压力容器安全技术监察规程》和劳部发［1995］300号文《压力容器制造单位资格认可与管理规则》；国质检锅［2002］235号文《压力容器压力管道设计单位资格许可与管理规则》。

国质检锅《2002［109］号文《锅炉压力容器压力管道焊工考试与管理规则》，劳人锅［1993］44号文《锅炉压力容器无损检测人员资格考核规则》。

3.2 为了确保锅炉、压力容器安全运行，保障人民生命和国家财产的安全，国务院制订了《锅炉压力容器安全监察暂行条例》。

3.3 《锅炉压力容器安全监察暂行条例》中规定：对严重违反锅炉、压力容器安全法规，造成重大损失的责任人员，锅炉压力容器监察机构有权提请有关部门追究行政责任、经济责任直至刑事责任。

3.4 《锅炉压力容器安全监察暂行条例》中规定：因设计、制造、安装、修理、改造的原因，发生锅炉、压力容器事故而造成重大损失时，事故主要责任单位应向使用单位赔偿经济损失。

3.5 《锅炉压力容器安全监察暂行条例》中规定：设计单位应对所设计的锅炉、压力容器的安全技术性能负责。

3.6 《锅炉压力容器安全监察暂行条例＞实施细则》中规定：压力容器设计单位，必须按《压力容器设计单位资格管理与监督规则》规定进行设计资格审批。

3.7 根据国家质量监督检验检疫总局第22号令，《锅炉压力容器安全监察管理办法》压力容器制造许可级别与划分为A、B、C、D四个级别，其中A1是超高压容器、高压容器；A2是第三类低、中压容器；A3是球形储罐现场组焊或球壳板制造；A4是非金属压力容器；A5是医用氧舱；B1是无缝气瓶；B2是焊接气瓶；B3是特种气瓶；C1是铁路罐车；C2是汽车罐车或长管拖车；C3是罐式集装箱；D1是第一类压力容器；D2是第二类低、中压力容器。

3.8 为了保证压力容器的安全运行，保护人民生命和财产的安全，促进国民经济发展，根据《锅炉压力容器安全监察暂行条例》的规定，制订《压力容器安全技术监察规程》。

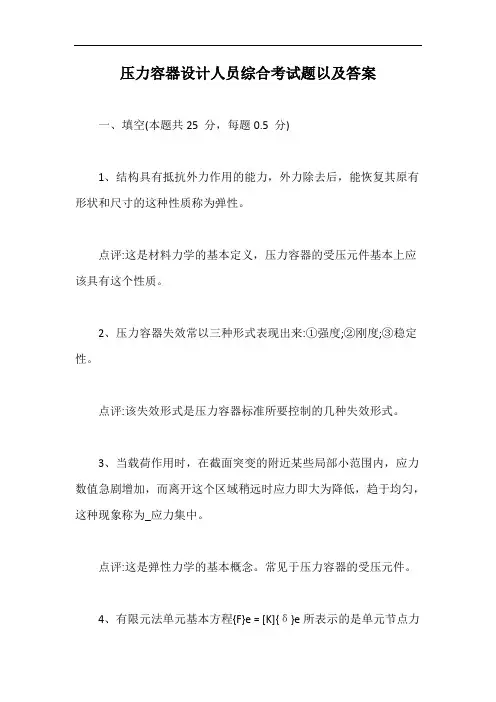

压力容器设计人员综合考试题以及答案一、填空(本题共25 分，每题0.5 分)1、结构具有抵抗外力作用的能力，外力除去后，能恢复其原有形状和尺寸的这种性质称为弹性。

点评:这是材料力学的基本定义，压力容器的受压元件基本上应该具有这个性质。

2、压力容器失效常以三种形式表现出来:①强度;②刚度;③稳定性。

点评:该失效形式是压力容器标准所要控制的几种失效形式。

3、当载荷作用时，在截面突变的附近某些局部小范围内，应力数值急剧增加，而离开这个区域稍远时应力即大为降低，趋于均匀，这种现象称为_应力集中。

点评:这是弹性力学的基本概念。

常见于压力容器的受压元件。

4、有限元法单元基本方程{F}e = [K]{δ}e所表示的是单元节点力与单元节点位移之间的关系。

点评:这是一道拉开分数档次的题，考查所掌握的基础理论深度。

该题是有限元数值分析中最基本概念。

5、厚度16mm 的Q235-C 钢板，其屈服强度ReL 的下限值为235MPa 。

点评:该题主要是考察对压力容器常用材料钢号含义的掌握，并不是考查对具体数字的记忆。

6、在正常应力水平的情况下，Q245R 钢板的使用温度下限为-20℃。

点评:该题出自GB150.2，表4，考查设计人员对材料温度使用范围的掌握。

7、Q345R 在热轧状态下的金相组织为铁素体加珠光体。

点评:考查设计人员的综合知识，提示大家应该掌握常用材料的金相组织的知识深度。

8、用于壳体的厚度大于36 mm 的Q245R 钢板，应在正火状态下使用。

点评:该题出自GB150，4.1.4 条款，考查对常用压力容器材料订货技术条件掌握的熟练程度。

9、GB16749 规定，对于奥氏体不锈钢材料波纹管，当组合应力_σR≤2σS t _时，可不考虑疲劳问题。

10、波纹管的性能试验包括刚度试验、稳定性试验、__疲劳试验__。

点评:考查波纹管的基础知识的掌握，11、GB150 规定的圆筒外压周向稳定安全系数是3.0 ,球壳及成形封头的外压稳定安全系数是15 。

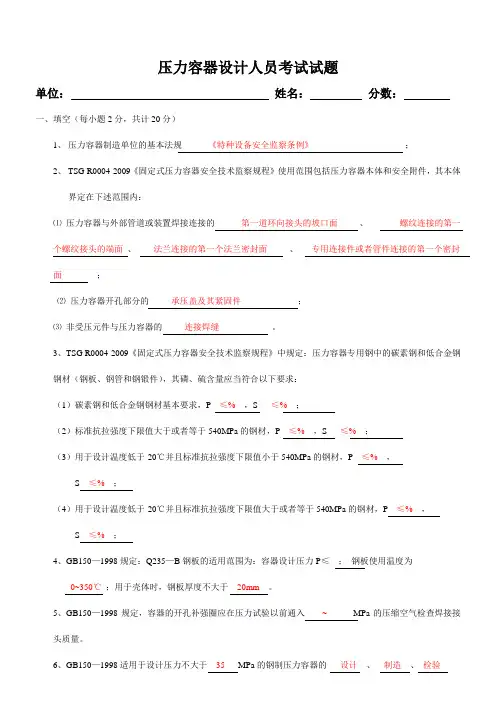

压力容器设计人员考试试题单位：姓名：分数：一、填空（每小题2分，共计20分）1、压力容器制造单位的基本法规《特种设备安全监察条例》；2、TSG R0004-2009《固定式压力容器安全技术监察规程》使用范围包括压力容器本体和安全附件，其本体界定在下述范围内：⑴压力容器与外部管道或装置焊接连接的第一道环向接头的坡口面、螺纹连接的第一个螺纹接头的端面、法兰连接的第一个法兰密封面、专用连接件或者管件连接的第一个密封面；⑵压力容器开孔部分的承压盖及其紧固件；⑶非受压元件与压力容器的连接焊缝。

3、TSG R0004-2009《固定式压力容器安全技术监察规程》中规定：压力容器专用钢中的碳素钢和低合金钢钢材（钢板、钢管和钢锻件），其磷、硫含量应当符合以下要求：（1）碳素钢和低合金钢钢材基本要求，P ≤%，S ≤%；（2）标准抗拉强度下限值大于或者等于540MPa的钢材，P ≤%，S ≤%；（3）用于设计温度低于-20℃并且标准抗拉强度下限值小于540MPa的钢材，P ≤%，S ≤%；（4）用于设计温度低于-20℃并且标准抗拉强度下限值大于或者等于540MPa的钢材，P ≤%，S ≤%；4、GB150—1998规定：Q235—B钢板的适用范围为：容器设计压力P≤；钢板使用温度为0~350℃；用于壳体时，钢板厚度不大于20mm。

5、GB150—1998规定，容器的开孔补强圈应在压力试验以前通入~MPa的压缩空气检查焊接接头质量。

6、GB150—1998适用于设计压力不大于35MPa的钢制压力容器的设计、制造、检验与验收。

样7、选择压力容器用钢应考虑容器的使用条件、材料的焊接性能、容器的制造工艺以及经济合理性。

8、压力容器用安全附件包括安全阀、爆破片装置、紧急切断装置、安全联锁装置、压力表、液位计、测温仪表等。

９、ＧB151—1999使用的换热器型式是固定管板式换热器、浮头式换热器、U形管式换热器、釜式重沸器、填料函式换热器；换热管与管板连接的型式有胀接、焊接、胀焊并用。

1 压力容器设计、审核人员试题单位姓名得分一、选择题每题1分共17分1、标准椭圆形封头的有效厚度不得小于A A 0.15Di B 0.30 Di C 0.5 Di D 1.0 Di。

2、外压容器开孔补强面积AKdδ其中K A A K0.5 B K0.8 C K1.0 D K1.2。

3、圆筒直径Di1500㎜开孔最大直径d D A 500㎜ B 750㎜C 1000㎜D 520㎜。

4、设计压力容器时必须考虑以下载荷A、D A 内外压力或压差 B 风载荷和地震力C 容器自重D 液体静压力。

5、碳素钢、低合金钢屈服限的安全系数取C A 1.0 B 1.5 C 1.6 D3.0。

6、内压容器液压试验压力的最低值按下述规定C A PT1.15P MPa B PT1.25P MPa C PT1.25Pσ σt MPa D PT1.0P 25.1取大值atrMPPP。

7、GB150中气密性试验压力规定如下 D A PT1.0P MPa B PT1.05P MPa C atTMPPP50.1 D 设计者自定。

2 8、目前常用的容器封头有椭圆形、碟形、半球形、锥形、平盖。

从受力情况看从好到差依次排列为B A 椭圆形、半球形、碟形、锥形、平盖 B 半球形、椭圆形、碟形、锥形、平盖C 半球形、碟形、椭圆形、锥形、平盖。

9、内压圆筒强度计算公式采用的强度理论是A A 第一强度理论 B 第二强度理论C 第三强度理论D 第四强度理论。

10、内压圆筒上开椭圆形孔应使椭圆孔长轴中心线与筒体中心线 B 受力情况较好。

A 平行 B 垂直 C 互成45°。

11、钢制压力容器的接管与壳体之间的焊接接头在下列情况下应采用全焊透型式A、B、C、D A 低温压力容器 B 盛装易燃介质的容器C 第三类压力容器D 做气压试验的压力容器。

12、压力容器的主要受压元件在下列情况需进行钢材的性能复验A、B、C、E、F A 质量证明书没有、不全、有怀疑B 材料标记不清C 图样要求D 盛装毒性为极度危害的压力容器E 用户要求F 第三类压力容器。

压力容器设计校核人员考试试卷及答案(C>单位姓名得分一、填空题：<每题2,共44分）1、《固定式压力容器安全技术监察规程》规定板厚δ≥12mm地碳素钢和低合金钢钢板<不包括多层压力容器地层板）用于制造压力容器壳体时,凡符合下列条件之一地,应当逐张进行超声检测：(1>盛装介质毒性程度为极度、高度危害；(2>在湿H2S腐蚀环境中使用；(3>设计压力大于或者等于10MPa；(4>引用标准中要求逐张进行超声检测.钢板超声检测应当按JB/T 4730 《承压设备无损检测》地规定进行,第(1>、第(2>、第(3>款地钢板,合格等级不低于Ⅱ级,第(4>款地钢板,合格等级应当符合相应引用标准地规定.b5E2RGbCAP2、压力容器用灰铸铁,设计压力不大于0.8MPa,设计温度范围为10-200℃.3、压力容器设计单位基于设计条件,应当综合考虑所有相关因素、失效模式和足够地安全裕量,以保证压力容器具有足够地强度、刚度、稳定性和抗腐蚀性,同时还应当考虑裙座、支腿、吊耳等与压力容器主体地焊接接头地强度要求,确保压力容器在设计寿命内地安全.p1EanqFDPw4、对第三类压力容器,设计时应当出具包括主要失效模式和风险控制等内容地风险评估报告.5、简单压力容器主要受压元件地壁厚采用实验方法或者计算方法确定.6、壳体成形后地实际厚度,奥氏体不锈钢制简单压力容器不小于 1 mm,碳素钢制简单压力容器不小于 2 mm.DXDiTa9E3d7、D级压力容器设计单位专职设计人员总数一般不得少于 5 名,其中审批人员不得少于 2 名.8、设计压力指设定地容器顶部地最高压力 ,与相应地设计温度一起作为设计载荷条件,其值不低于工作压力.RTCrpUDGiT9、在采用钢板制造带颈法兰时,圆环地对接接头应采用全焊透结构型式,焊后进行热处理及100% 射线或超声波检测.5PCzVD7HxA10、压力容器锥体设计时,其大端折边锥壳地过渡段转角半径r应不小于封头大端内直径Di地 10% 、且不小于该过渡段厚度地 3 倍.jLBHrnAILg11、确定真空容器地壳体厚度时,设计压力按外压设计,当装有安全控制装置<真空泄放阀）时,设计压力取 1.25倍最大内外压力差或 0.1 MPa两者中地较低值；当没有安全控制装置时,取 0.1 MPa .xHAQX74J0X12、焊接接头系数φ应根据容器受压元件地焊接接头型式和无损检测地长度比例确定,对双面焊局部无损探伤地全焊透对接焊接接头φ= 0.85 .LDAYtRyKfE13、压力容器开孔补强计算中圆孔开孔直径取接管内直径加上两倍厚度附加量 .14、碳素钢和碳锰钢在高于425℃温度下长期使用时,应考虑钢中碳化物相地石墨化倾向；奥氏体钢地使用温度高于525℃时钢中含碳量应不小于0.04% .Zzz6ZB2Ltk15、低温容器受压元件用钢必须是镇静钢,钢地许用应力应取20 ℃时地许用应力.16、GB150-1998《钢制压力容器》标准中,内压圆筒厚度计算公式为δ=PcDi/<2[σ]tφ-Pc）,适用范围为 Pc≤0.4[σ]tφ；内压球壳厚度计算公式为δ=PcDi/<4[σ]tφ-Pc）,适用范围为 Pc≤0.6[σ]tφ.dvzfvkwMI1 17、碳素钢、低合金钢压力容器规则设计方法地安全系数nb≥2.7 ,ns≥1.5；高合金钢nb≥2.7,ns≥ 1.5 .rqyn14ZNXI18、卧式容器地支座主要有鞍式支座和圈座 .19、对于K=1地标准椭圆形封头地有效厚度应不小于封头内径地 0.15% ,K＞1地椭圆形封头地有效厚度应不小于 0.30% .EmxvxOtOco20、换热器地Ⅰ级管束是指采用有色金属管和不锈钢管、高精度等级钢管,Ⅱ级管束是指采用普通精度等级钢管.SixE2yXPq521、拼接管板地对接接头应进行 100% 射线或超声波检测,射线检测符合JB/T4730.2-2005规定地Ⅱ级,超声波检测符合JB/T47302.3-2005规定地Ⅰ级.6ewMyirQFL22、外压及真空容器地主要破坏形式是稳定性失效；低温压力容器地主要破坏形式是脆性破坏 .二、选择题：<每题1分,共19分,以下答案中有一个或几个正确,多选或少选不得分）1、GB150不适用于下列哪些容器 B .A）设计压力为35Mpa地容器B）真空度为0.01Mpa地容器C）内直径为150mm地容器2、在下述厚度中满足强度及使用寿命要求地最小厚度是 C .A）名义厚度 B）计算厚度 C）设计厚度3、厚度附加量C是指 C .A）钢材厚度负偏差B）钢材厚度负偏差和腐蚀裕量与容器制作减薄量之和C）钢材厚度负偏差与腐蚀裕量之和D）直接用火焰虽热地容器4、压力容器焊接接头系数φ应根据 A 选取.A）焊缝型式和无损探伤检验要求B）焊缝类别和型式 C）坡口型式和焊接工艺5、奥氏体钢地使用温度高于525℃时,钢中含碳量应不小于 C .A）0.4% B）0.03% C）0.04%6、Q235-B钢板制作压力容器,其设计压力P小于或等于 B Mpa；钢板地使用温度为 E ；用于壳体时,钢板厚度不大于 F mm.kavU42VRUsA）10 Mpa B）1.6 Mpa C）2.5 MpaD）0-200℃ E）0-350℃ F）20mm G）30mm7、内径Di＞1500mm地圆筒最大开孔直径应为 B .A）开孔最大直径d≤1/4Di,且d≤800mm；B）开孔最大直径d≤1/3Di,且d≤1000mm；C）开孔最大直径d≤1/2Di,且d≤1200mm；D）开孔最大直径d≤1/5Di,且d≤520mm8、对于锥壳地大端,可以采用无折边结构,锥壳半顶角 A .A）α≤30° B）α≤45° C）α≤60°9、《钢制压力容器》GB150-1998规定,凸形封头或球壳地开孔最大直径d小于或等于 C Di.y6v3ALoS89A）1/3 B）1/4 C）1/210、采用补强圈补强时,应遵循地正确规定有 A .A）钢材地标准抗拉强度下限值δb≤540MPaB）补强圈厚度小于或等于2δnC）壳体名义厚度δn≤28mm11、用于紧固法兰地螺栓材料硬度应 A 螺母材料硬度<30HB）.A）略高于 B）略低于 C）等于12、按GB150-1998规定,管板与筒体非对接连接地接头应是 B .A）B类焊接接头 B）C类焊接接头 C）D类焊接接头13、符合GB150-1998要求需进行表面磁粉或渗透检测,其合格标准应符合JB/T4730-2005中 A .M2ub6vSTnPA）Ⅰ B）Ⅱ C）Ⅲ14、碳素钢和16MnR容器进行液压实验时,液体温度不得低于 B ℃.A）0 B）5 C）10 D）2515、换热管拼接时,对接后换热管应逐根作液压实验,实验压力为设计压力地C .A）1.25倍 B）1.5倍 C）2倍16、边缘应力具有： A 性和 B 性.A）局部 B）自限 C）扩展D）无限 E）分散 F）递增17、对有晶间腐蚀要求地奥氏体不锈钢筒体,经热加工后应进行 E 热处理. A）退火 B）正火加回火 C）稳定化D）固溶化 E）固溶化加稳定化18、塔器无论有筋板或无筋板地基础环板厚度均不得小于 B mm.A）12 B）14 C）1619、钢制压力容器,采用相当于双面焊地全焊透对接接头,当采用全部无损检测时,其焊接接头系数应取A.A）1.0 B）0.9 C）0.85 D）0.8三、是非题：<每题0.5分,共12分）(v>1、《固定式压力容器安全技术监察规程》适用范围内容积大于等于25L地螺旋板换热器、钎焊板式热交换器、《简单压力容器安全技术监察规程》不适用地移动式空压机地储气罐只需要满足总则、设计、制造地规定.0YujCfmUCw (v>2、容积20L、压力35Mpa地储气罐为第一类压力容器.(v>3、《固定式压力容器安全技术监察规程》规定压力容器分类：先按照介质特性,选择分类图,再根据设计压力p<单位MPa）和容积V<单位L）,标出坐标点,确定容器类别.eUts8ZQVRd(v>4、由于结构原因不能进行内部检验地压力容器以及不能进行耐压实验地压力容器,应注明计算厚度.(v>5、常温储存液化石油气压力容器规定温度下地工作压力按不低于50℃时混合液化石油气组分地实际饱和蒸气压来确定,设计单位应当在图样上注明限定地组分和对应地压力.sQsAEJkW5T(v>6、对于带有安全阀、爆破片等超压泄放装置地压力容器,如果设计时提出气密性实验要求,则设计者应当给出该压力容器地最高允许工作压力.GMsIasNXkA(v>7、用计算方法确定简单压力容器主要受压元件壁厚时,许用地总体薄膜应力应小于或者等于材料在室温下屈服强度规定值地下限地0.6倍或者材料在室温下抗拉强度规定值地下限0.3倍.TIrRGchYzg(v>8、简单压力容器地材料、设计、制造、检验检测和使用管理应当满足《简单压力容器安全技术监察规程》地要求,材料部分还需要满足GB150地规定.7EqZcWLZNX(v>9、压力容器设计单位每年第1季度内向许可实施机关报送上年度综合报告,并且抄报相应地鉴定评审机构.lzq7IGf02E< x ）10、当元件所承受地液压柱静压力小于设计压力地10%时,可以忽略不计.< v ）11、计算厚度系指按有关公式计算得出地厚度,需要时尚应计入其他荷载所需厚度.( x >12、介质为压缩空气、水蒸汽或水地碳素钢、低合金钢制造地压力容器腐蚀裕量不小于2mm.< v ）13、奥体式钢地使用温度高于525℃时,钢中含碳量应≥0.04%.< v ）14、多层包扎压力容器地内筒钢板,其质量等级应不低于JB/T4730.3-2005规定地Ⅱ级.zvpgeqJ1hk< x ）15、外压容器加强圈因起加强作用而必须围绕整个圆周,不得断开,并应采用连续焊.< v ）16、GB150-1998中规定：凸形封头或球壳开孔最大直径d≤0.5Di.< x ）17、外压容器因开孔削弱所需补强面积比内压容器因开孔削弱所需补强面积大.< x ）18、容器地开口补强圈应在压力实验之后通入0.4-0.5MPa地压缩空气检查焊接接头质量.NrpoJac3v1< v ）19、管板两面均应考虑腐蚀裕量.< v ）20、GB151-1999规定管板本身具有与筒体相对接地凸肩时,应采用锻件.<v ）21、管板设计时,当壳程压力和管程压力之一为负压时,需要考虑压差地危险组合.< v ）22、低温换热器地A类焊接接头应采用双面焊或相当于双面焊地全焊透对接接头.< x ）23、卧式容器选用双鞍式支座支承时,两个鞍式支座地结构形式应完全相同.( x >24、简单压力容器地爆炸危险小,允许用气体进行耐压实验.四、简答题：<每题5分,共25分,第1题、第2题为必答题,其它可任选其中3题）1、有一台压力容器地壳体焊缝为双面焊对接接头,要求20%射线检测,同时要求对先拼焊后成形地椭圆形封头地拼接焊缝进行100%检测,问封头厚度计算时接头系数如何选取？如因制造工艺原因检测合格地封头被切割成两半,又要再焊成一体,对此道焊缝地无损检测比例如何确定？1nowfTG4KI答：a.和壳体一致应取0.85.b.只需局部检测,和容器其他A、B类焊缝一致做20%射线检测即可.2、按《固定式压力容器安全技术监察规程》划分下列容器类别并说明介质特性.a）、设计压力P=1.6MPa、容积V=5m3地氯气缓冲罐.b）、设计压力P=2.0MPa,容积V=25m3地氢气罐.c）、设计压力P=1.57MPa,容积V=127m3,材料Q345R地生活煤气贮罐.d）、设计压力P=2.16MPa,容积V=25m3地液氨贮罐.e）、设计压力P=1.77MPa,容积V=100m3,材料Q345R地液化石油气贮罐.f）、设计压力P=2.45MPa,容积V=200m3,材料07MnCrMoVR地氧气球罐.答：3、对压力容器主要受压元件地材料代用有哪些规定？答：原设计单位书面批准；竣工图上作出标志和记录.4、应力腐蚀地主要因素是什么？哪些介质可引起碳钢和低合金钢地应力腐蚀？答：拉应力和腐蚀介质<环境）共同存在.主要有NaOH、湿H2S、液氨、高温高压氢环境等.5、《固定式压力容器安全技术监察规程》对盛装液化石油气、毒性程度为极度和高度危害介质以及强渗透性中度危害介质地压力容器管法兰有何规定？fjnFLDa5Zo答：应当按照行业标准HG 20592～HG 20635系列标准地规定,至少应用高颈对焊法兰、带加强环地金属缠绕垫片和专用级高强度螺栓组合.tfnNhnE6e56、按实验方法设计简单压力容器地设计文件应包括哪些内容？按计算方法设计简单压力容器,根据什么公式计算,焊接接头系数如何取值?同一型号地简单压力容器用实验方法和计算方法确定地壁厚可能不一样,如何判断合格？HbmVN777sL答：按实验方法设计简单压力容器时,设计文件应包括以下内容：设计图样、设计计算书、设计说明书和使用说明书.设计计算书中强度计算部分由室温下地爆破实验报告代替.实验报告中至少应包括实验容器图样、实验数据<爆破压力、周向永久变形率、爆破后容器地外观照片等）和实验结论.简单压力容器在室温下地爆破压力应不小于5倍地设计压力,且周向永久变形率不超过1%.制造时,爆破实验不合格地简单压力容器,不允许返修.只有爆破压力值一项达不到要求时才可降级使用.V7l4jRB8Hs按计算方法设计简单压力容器时,设计计算公式、焊接接头系数按GB150、JB/T6539等标准确定.简单压力容器产品必须满足《简规》地要求.按上述两个人收集整理资料，仅供交流学习，勿作商业用途种方法设计,壁厚确有可能不一样.只要满足《简规》地要求,都是合格地.一般情况下,大容器采用计算方法设计更为经济.83lcPA59W97、何谓“低温低应力工况”？答：“低温低应力工况”系指壳体或其受压元件地设计温度虽然低于或等于-2 0℃,但其环向应力小于或等于钢材标准常温屈服点地六分之一,且不大予50MPa时地工况.mZkklkzaaP11 / 11。
