钢筋识图基础知识

钢结构图纸基本识图1．绪论；2．制图基本知识；3．投影基本知识；4．投影基本原理；5．投影变换；6．平面建筑形体的投影；7．曲面建筑形体的投影；8．建筑形体的表达方法；9．轴测投影；10．建筑施工图；11．结构施工图；12．正投影中的阴影；13．透视投影；14．展开投影；15．给水排水工程；16．AutoCAD绘图基础。

二：《土木建筑制图》建筑安装工程预决算的编审工作，其基础除了应该了解，熟悉至精通建筑（房屋）的结构构件，组成和部位，相互间的关系和作用。

重要的一课是识图、读图。

工程识图是专业性很强的一门学问。

——什么图可以作为预算的依据？——哪些图可以计算出一件构造的工程量？——从哪些图纸上可以计算出什么材料的实际耗用量？——有了工程量数据怎么来计算它的价值？——工程造价的依据有那些？今天开始的课程将逐步获得答案。

1.1建筑识图与工程量计算（P151）一、建筑识图1、基本概念国家规定，一个工程项目应经过：（1）规划和初步设计阶段；（2）审查后扩大初步设计；（3）审查后施工图设计、又称技术设计。

2、施工图作用：指导施工，技术依据；指导结算，支付进度款依据；指导决算，结算工程款依据。

一套完整的施工图应：A、首页图目：从建施01-、结施01-、水施01-、电施01-（又分强电、弱电、讯施01-）、电通01-。

标准图设计总说明，内容包括：工程设计依据（批文、资金来源、地勘资料等），建筑面积，造价。

设计标准（建筑标准、结构荷载等级、抗震要求，采暖通风要求，照明标准，防火等级等）。

施工要求（技术与材料）项目±0.000与总图绝对标高的相对关系，室内外用材、强度等级。

装修表门窗表B、建筑施工图（简称建施）1、表示建筑物内部布置，外部形状、装修、构造、施工要求等，包括：纵横墙布置、门、窗、楼群梯和公共设施（如洗手间、开水房等）。

2、总平，平、立、剖和各构造详图（包括墙身剖面、楼梯、门窗、厕所、浴室、走廊、阳台等构造和详细做法、尺寸）。

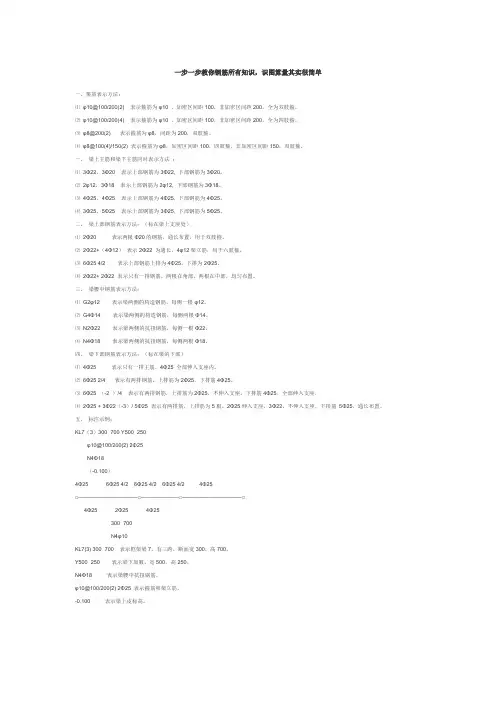

一步一步教你钢筋所有知识，识图算量其实很简单一、箍筋表示方法：⑴φ10@100/200(2)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵φ10@100/200(4)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶φ8@200(2)表示箍筋为φ8，间距为200，双肢箍。

⑷φ8@100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。

⑵2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。

⑶4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。

⑷3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶6Φ25 4/2表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷2Φ22+ 2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴G2φ12表示梁两侧的构造钢筋，每侧一根φ12。

⑵G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。

⑶N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）⑴4Φ25表示只有一排主筋，4Φ25 全部伸入支座内。

⑵6Φ25 2/4表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷2Φ25 + 3Φ22（-3）/ 5Φ25表示有两排筋，上排筋为5根。

2Φ25伸入支座，3Φ22，不伸入支座。

看懂桥梁施工图及识图构造物配筋图方法桥梁施工图及识图构造物配筋图方法桥梁是交通的重要组成部分，其建设需要高超的技艺和严谨的工程设计。

其中，桥梁施工图及识图构造物配筋图是桥梁施工的关键依据。

本文将介绍如何看懂桥梁施工图及识图构造物配筋图，帮助相关人员更好地理解并掌握桥梁施工的技巧和方法。

一、整体阅读在拿到桥梁施工图后，首先需要从整体上了解图纸的比例、标高、尺寸等基本信息。

这些信息能够帮助你建立对整个桥梁结构的宏观认识，为后续的深入阅读打下基础。

同时，注意观察图纸的细节，如线条的粗细、构件的连接方式等，这些都会影响桥梁的施工和质量。

二、构造物配筋图构造物配筋图是施工图中的核心部分，它展示了桥梁各个部位的配筋情况。

要理解构造物配筋图，需要掌握以下基础知识：1、钢筋的类型：根据桥梁的不同部位和不同作用，选择不同种类的钢筋。

如直径、形状、抗拉强度等。

2、钢筋的布置：了解钢筋在桥梁各个部位的分布情况，以及它们之间的间距和排布方式。

3、钢筋的连接：熟悉钢筋之间的连接方式，如焊接、捆扎等，以及连接点的设置和处理。

在阅读构造物配筋图时，需要注意观察细节，理解图纸中标注的含义。

例如，观察钢筋的布置是否合理，连接方式是否符合规范等。

同时，需要结合实际情况，考虑施工条件和工艺，从而更好地理解图纸。

三、施工注意事项在阅读桥梁施工图及识图构造物配筋图时，需要注意以下事项：1、施工前需要仔细阅读施工图，了解设计意图和要求。

2、根据图纸要求，提前做好施工准备工作，包括材料采购、设备调试等。

3、在施工过程中，严格遵守设计要求和施工规范，确保施工质量。

4、遇到问题时，及时与设计师沟通，避免因误解图纸而导致施工质量问题。

5、注意施工安全，遵守安全规定，确保施工人员的生命安全。

四、总结看懂桥梁施工图及识图构造物配筋图是桥梁施工的关键环节。

相关人员需要从整体上了解施工图，掌握构造物配筋图的阅读方法，注意施工中的安全事项。

只有深入理解施工图，才能更好地指导桥梁施工，确保桥梁的建设质量和安全性能。

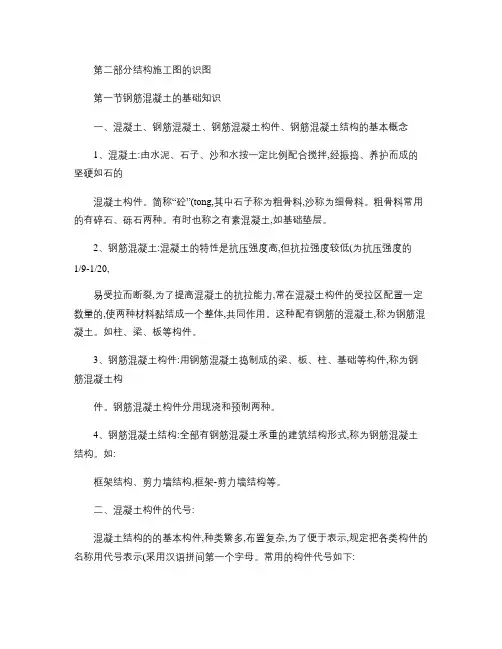

第二部分结构施工图的识图第一节钢筋混凝土的基础知识一、混凝土、钢筋混凝土、钢筋混凝土构件、钢筋混凝土结构的基本概念1、混凝土:由水泥、石子、沙和水按一定比例配合搅拌,经振捣、养护而成的坚硬如石的混凝土构件。

简称“砼”(tong,其中石子称为粗骨料,沙称为细骨料。

粗骨料常用的有碎石、砾石两种。

有时也称之有素混凝土,如基础垫层。

2、钢筋混凝土:混凝土的特性是抗压强度高,但抗拉强度较低(为抗压强度的1/9-1/20,易受拉而断裂,为了提高混凝土的抗拉能力,常在混凝土构件的受拉区配置一定数量的,使两种材料黏结成一个整体,共同作用。

这种配有钢筋的混凝土,称为钢筋混凝土。

如柱、梁、板等构件。

3、钢筋混凝土构件:用钢筋混凝土捣制成的梁、板、柱、基础等构件,称为钢筋混凝土构件。

钢筋混凝土构件分用现浇和预制两种。

4、钢筋混凝土结构:全部有钢筋混凝土承重的建筑结构形式,称为钢筋混凝土结构。

如:框架结构、剪力墙结构,框架-剪力墙结构等。

二、混凝土构件的代号:混凝土结构的的基本构件,种类繁多,布置复杂,为了便于表示,规定把各类构件的名称用代号表示(采用汉语拼间第一个字母。

常用的构件代号如下:三、钢筋的基础知识钢筋的种类很多,钢筋混凝土结构中常用的钢筋是采用Q235级钢材在高温下热轧而成的,称之为热轧钢筋。

也叫普通钢筋。

A:根据钢筋的外形分为:光圆钢筋、带肋钢筋(人字形、月牙形及螺旋形B:根据钢筋的力学性能(强度等级分为:HPB235级、HRB335、HRB400级三类(旧标准称之为一级钢、二级钢、三级钢。

235、335、400为钢筋的屈服强度。

HPB235级钢筋通常为光圆钢筋,表面光滑,没有螺纹,规格较小,供应形式为盘元。

HRB335、HRB400通常为带肋钢筋,即俗称的螺纹钢,供应形式为直条形单根成捆,出厂时有一定的长度规格。

(称之为定尺长度,一般为9米或12米2、其它钢筋:钢筋混凝土结构中除了常用的普通钢筋(热轧钢筋外,偶尔也会用到其它钢筋,如冷拔钢丝、冷轧带肋钢筋、预应力钢筋、预应力钢丝、预应力钢铰线,热处理钢筋等。

钢筋平法识图基础知识考试单项选择题1.梁平面注写包括集中标注与原位标注，施工时，以( )取值优先。

A. 集中标注B. 原位标注C.平面标注D.截面标注2.当抗震结构中的非框架梁、悬挑梁、井字梁，及非抗震设计中的各类梁采用不同的箍筋间距及肢数时，用“/”将其分开。

注写时，在“/”前后分别注定( ) 的箍筋、间距及肢数。

A. 梁支座端部/梁跨中部分B. 梁跨中部分C. 梁支座端部D. 梁跨中部分/梁支座端部3.构件代号“GAZ”代表的意思是（）A.边缘暗柱B.约束边缘暗柱C.非边缘暗柱D.构造边缘暗柱4.梁平法中标注的KL L1（2A）表示（）。

A 1号框架梁，两跨一端带悬挑B 1号框架梁，两跨两端带悬挑C 1号框架梁，两跨一端带悬挑D 1号框架梁，两跨两端带悬挑5.梁平法中标注KL7（3）300*700 Y500*250表示（）。

A 7号框架梁，3跨，截面尺寸为宽300、高700，第三跨变截面根部高500、端部高250B 7号框架梁，3跨，截面尺寸为宽700、高300，第三跨变截面根部高500、端部高250C 7号框架梁，3跨，截面尺寸为宽300、高700，第一跨变截面根部高250、端部高500D 7号框架梁，3跨，截面尺寸为宽300、高700，框架梁加腋，腋长500、腋高2506.板块编号XB表示（）。

A 现浇板B 悬挑板C 延伸悬挑板D 屋面现浇板7.当梁上部纵筋多余一排时，用( )符号将各排钢筋自上而下分开A、/B、；C、*D、+8.梁中同排纵筋直径有两种时，用( )符号将两种纵筋相连，注写时将角部纵筋写在前面A、/B、；C、*D、+9.框架梁平法施工图中集中标注内容的选注值为( )。

A．梁编号 B．梁截面尺寸 C．梁箍筋 D．梁顶面标高高差10.下列关于梁、柱平法施工图制图规则的论述中正确的是( )。

A．梁采用平面注写方式时，集中标注取值优先。

B．梁原位标注的支座上部纵筋是指该部位不含通长筋在内的所有纵筋。

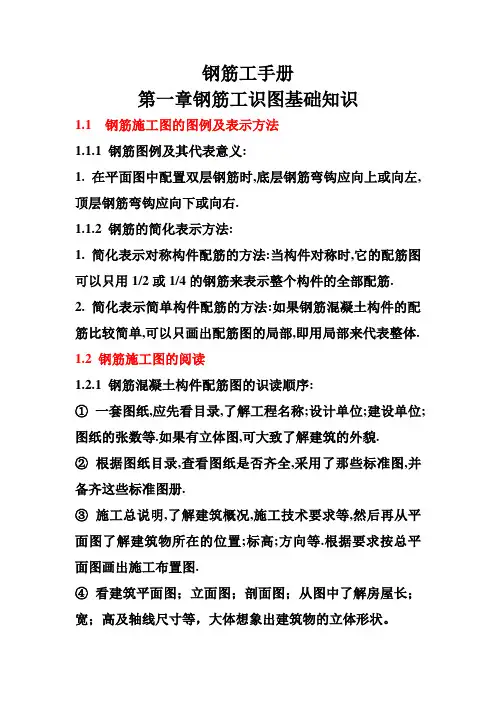

钢筋工手册第一章钢筋工识图基础知识1.1 钢筋施工图的图例及表示方法1.1.1 钢筋图例及其代表意义:1. 在平面图中配置双层钢筋时,底层钢筋弯钩应向上或向左,顶层钢筋弯钩应向下或向右.1.1.2 钢筋的简化表示方法:1. 简化表示对称构件配筋的方法:当构件对称时,它的配筋图可以只用1/2或1/4的钢筋来表示整个构件的全部配筋.2. 简化表示简单构件配筋的方法:如果钢筋混凝土构件的配筋比较简单,可以只画出配筋图的局部,即用局部来代表整体.1.2 钢筋施工图的阅读1.2.1 钢筋混凝土构件配筋图的识读顺序:①一套图纸,应先看目录,了解工程名称;设计单位;建设单位;图纸的张数等.如果有立体图,可大致了解建筑的外貌.②根据图纸目录,查看图纸是否齐全,采用了那些标准图,并备齐这些标准图册.③施工总说明,了解建筑概况,施工技术要求等,然后再从平面图了解建筑物所在的位置;标高;方向等.根据要求按总平面图画出施工布置图.④看建筑平面图；立面图；剖面图；从图中了解房屋长；宽；高及轴线尺寸等，大体想象出建筑物的立体形状。

⑤总体了解建筑物的情况后，根据施工先后顺序，仔细阅读，并将遇到的问题；差错；不合理处等记录下来，便于进一步阅读时解决。

⑥全部阅读一遍后，根据不同工种，将有关施工部分的图纸再仔细研读，什么位置需要配料和加工，什么位置需要埋预埋件等，这样在施工时就能做到心中有数。

第二章钢筋2.1 钢筋工程材料2.1.1 钢筋工程中常用的钢筋种类及特点①钢筋混凝土用热轧光圆钢筋：是指用于钢筋混凝土中经热轧成型并自然冷却的成品光圆钢筋，其截面形状为圆形，且表面光滑，热轧光圆钢筋公称直径范围为8 ~ 20mm。

②钢筋混凝土用热轧带肋钢筋：是指适用于钢筋混凝土中经热轧成型并自然冷却的成品钢筋。

横截面通常为圆形，且表面通常带有两条纵肋和沿长度方向均匀分布的横肋。

横肋的纵断面呈月牙形，横肋与纵肋不相交的钢筋称为月牙肋钢筋。

③冷轧带肋钢筋：是指热轧圆盘条经冷轧或冷拔减径后在其表面冷轧成三面有肋的钢筋，冷轧带肋钢筋的公称直径为4 ~ 12mm。

手把手教你钢筋基础知识[优质文档首发]一、钢筋基础知识1.基本知识1.1 识图例1.2 影响钢筋计算的因素抗震等级（影响梁的加密区长度：一级抗震>=2Hb且>=500mm；二级抗震 >=1.5Hb且>=500mm）保护层的厚度混凝土标号如C30 影响钢筋的锚固长度，搭接长度搭接形式（影响柱的箍筋根数及纵向钢筋长度）1.3 常用钢筋（一）常用混凝土构件的钢筋分类（1）受力钢筋。

又叫主筋，配置在构件的受弯、受拉、偏心受压或受拉区以承受拉力。

（2）架立钢筋。

又叫构造筋，一般不需要计算而按构造要求配置，如2Φ12，用来固定箍筋以形成钢筋骨架，一般在梁上部。

（3）带弯钩钢筋，指端部带弯钩的钢筋，弯钩通常分为半圆弯钩，斜弯钩和直弯钩3种类型。

（4）弯起钢筋，主要用于梁、板支座附近，梁中弯起钢筋的角度一般为45度，当梁高度大于800mm时，宜采用60度，板中弯起钢筋的角度一般就小于等于30度。

（5）箍筋。

箍筋形状如一个箍，在梁和柱子中使用，它一方面起着抵抗剪力的作用，另一方面起固定主筋和架立钢筋位置的作用。

它垂直于主筋设置，在梁中与受力筋、架立筋组成钢筋骨架，在柱中与受力筋组成钢筋骨架。

（6）分布筋。

在板中垂直于受力筋，以保证受力钢筋位置并传递内力。

它能将构件所受的外力分布于较广的范围，以改善受力情况。

（7）附加钢筋。

因构件几何形状或受力情况变化而增加的附加筋，如吊筋、腰筋等。
