钢筋识图基础知识

钢结构图纸基本识图1．绪论；2．制图基本知识；3．投影基本知识；4．投影基本原理；5．投影变换；6．平面建筑形体的投影；7．曲面建筑形体的投影；8．建筑形体的表达方法；9．轴测投影；10．建筑施工图；11．结构施工图；12．正投影中的阴影；13．透视投影；14．展开投影；15．给水排水工程；16．AutoCAD绘图基础。

二：《土木建筑制图》建筑安装工程预决算的编审工作，其基础除了应该了解，熟悉至精通建筑（房屋）的结构构件，组成和部位，相互间的关系和作用。

重要的一课是识图、读图。

工程识图是专业性很强的一门学问。

——什么图可以作为预算的依据？——哪些图可以计算出一件构造的工程量？——从哪些图纸上可以计算出什么材料的实际耗用量？——有了工程量数据怎么来计算它的价值？——工程造价的依据有那些？今天开始的课程将逐步获得答案。

1.1建筑识图与工程量计算（P151）一、建筑识图1、基本概念国家规定，一个工程项目应经过：（1）规划和初步设计阶段；（2）审查后扩大初步设计；（3）审查后施工图设计、又称技术设计。

2、施工图作用：指导施工，技术依据；指导结算，支付进度款依据；指导决算，结算工程款依据。

一套完整的施工图应：A、首页图目：从建施01-、结施01-、水施01-、电施01-（又分强电、弱电、讯施01-）、电通01-。

标准图设计总说明，内容包括：工程设计依据（批文、资金来源、地勘资料等），建筑面积，造价。

设计标准（建筑标准、结构荷载等级、抗震要求，采暖通风要求，照明标准，防火等级等）。

施工要求（技术与材料）项目±0.000与总图绝对标高的相对关系，室内外用材、强度等级。

装修表门窗表B、建筑施工图（简称建施）1、表示建筑物内部布置，外部形状、装修、构造、施工要求等，包括：纵横墙布置、门、窗、楼群梯和公共设施（如洗手间、开水房等）。

2、总平，平、立、剖和各构造详图（包括墙身剖面、楼梯、门窗、厕所、浴室、走廊、阳台等构造和详细做法、尺寸）。

钢筋识图基础知识一、钢筋常用级别一级钢热轧圆钢二级-四级热轧螺纹钢RRB400也是三级钢，热处理的三级钢图纸里标明直径6的钢筋，按直径6.5的钢筋计算，钢筋只有直径6.5的钢筋，图纸还是按直径6表示，因为理论重量不一样。

钢筋算量的三项核心内容：1、锚固长度（封头或收口）2、连接方式3、数量锚固长度：指钢筋伸入砼支座的长度连接方式有：搭接、焊接和机械连接根数：(轴线长度-扣减值）/布筋间距＋1影响钢筋长度两大因素：混凝土标号抗震等级在任何情况下，锚固长度不应小于200mm 抗震锚固长度laE，非抗震锚固长度la。

钢筋重量=钢筋设计长度×钢筋根数×钢筋理论重量二、梁的平面注写梁的平面注写包括集中标注与原位标注。

1、梁编号注：(XXA)为一端悬挑，(XXB)为两端悬挑，悬挑不计入跨数例：KL7（5A）表示第7号框架梁，有5跨。

一端有悬挑2、梁截面尺寸3、梁箍筋梁箍筋，包括钢筋级别、直径、加密区和非加密区及肢数。

例：Φ10@100/200（4），表示箍筋为Ⅰ级钢筋，直径Φ10，加密区间距为100，非加密区的间距为200，箍筋为4肢箍。

4、梁上部通长筋或架力筋配置(通长筋可为相同或不同直径的钢筋，采用搭接连接、机械连接、或对焊连接的方式）当同排主筋中既有通长筋又有架力筋时，应用加号〝﹢〞，将通长筋和架力筋相连例：2Φ22+（4Φ12），其中2Φ22为通长筋，4Φ12为架力筋5、梁侧面纵项构造筋或受扭钢筋的配置当梁腹板高度Hw≥450mm时，须配置纵向构造钢筋，该项注以大写字母G表示，注写设置在梁两个侧面的总配筋值，且对称配置例：G4Φ12，表示梁的两侧共配置4Φ12的纵向构造钢筋，每侧各配置2Φ12 当梁侧面需配置受扭纵筋时，该项注以大写字母N表示，注写设置在梁两个侧面的总配筋值，且对称配置例：N6Φ14，表示梁的两侧共配置6Φ14的纵向构造钢筋，每侧各配置3Φ146、原位标注梁支座上部纵筋，含通长筋在内的所有纵筋梁下部纵筋附加箍筋或吊筋用于集中标注不适合于某跨时标注的数值。

钢筋翻样基础知识·名词解释·计算公式大全1、钢筋的锚固长度为此构件中的纵筋伸入彼构件内的长度，以彼构件的完整边线起算。

如：梁伸入柱中；柱伸入梁中；次梁伸入主梁中；柱伸入基础中；墙或板伸入梁中；等等。

“锚固长度”应成为钢筋工的第一概念。

锚固长度是图集中的固定值。

在《平法》各本图集中均有列表锚固长度在101-1.3.4图集中总分两种：非抗震与抗震，内容是不同的。

选择锚固长度的前提条件是混凝土强度等级与抗震等级，然后参照钢筋种类决定。

在任何情况下，锚固长度不得小于250mm。

非框架梁下部纵筋的锚固长度为12d；非框架梁包括：简支梁；连系梁；楼梯梁；过梁；雨蓬阳台梁；但不包括圈梁悬挑梁和基础梁，圈梁悬挑梁和基础梁另有规定。

当边柱内侧柱筋顶部和中柱柱筋顶部的直锚长度小于锚固长度时，可向内或向外侧弯12d直角钩。

当柱墙插筋的竖直锚固长度小于规定值时，需按照101-3图集32页右下角的表或45页右上角的表加弯直角钩。

框架梁上下纵筋及抗扭腰筋和非框架梁上部纵筋的锚固长度为0. 4laE 加15d直角钩。

2、纵向受拉钢筋的绑扎搭接长度纵向受拉钢筋的绑扎搭接长度是以锚固长度为先决条件，再根据纵向钢筋搭接接头的面积百分率给出3个修正系数来计算。

在任何情况下搭接长度不得小于300mm。

搭接长度与搭接位置是两个概念，不可混为一谈，各类构件各有具体要求。

3、受力钢筋的混凝土保护层最小厚度前提条件是混凝土结构的环境类别。

保护层厚度在图纸的结构说明页中均有详细规定。

一般情况下，无垫层基础是70mm；有垫层基础是35mm，柱是3 0mm，梁是25mm，板是20mm，薄板是15mm,图纸中均有具体规定。

保护层问题通常，钢筋工在绑扎大梁时，在梁下部纵筋之下，必须要垫好保护层，合理的保护层材料是混凝土垫块或塑料卡，用大块石子垫也是常有的事，上级允许时，可用25mm的钢筋头垂直垫在主筋下，最好用16或18mm的钢筋头斜着垫在大梁的箍筋下面。

钢筋平法识图基础知识考试单项选择题1.梁平面注写包括集中标注与原位标注，施工时，以( )取值优先。

A. 集中标注B. 原位标注C.平面标注D.截面标注2.当抗震结构中的非框架梁、悬挑梁、井字梁，及非抗震设计中的各类梁采用不同的箍筋间距及肢数时，用“/”将其分开。

注写时，在“/”前后分别注定( ) 的箍筋、间距及肢数。

A. 梁支座端部/梁跨中部分B. 梁跨中部分C. 梁支座端部D. 梁跨中部分/梁支座端部3.构件代号“GAZ”代表的意思是（）A.边缘暗柱B.约束边缘暗柱C.非边缘暗柱D.构造边缘暗柱4.梁平法中标注的KL L1（2A）表示（）。

A 1号框架梁，两跨一端带悬挑B 1号框架梁，两跨两端带悬挑C 1号框架梁，两跨一端带悬挑D 1号框架梁，两跨两端带悬挑5.梁平法中标注KL7（3）300*700 Y500*250表示（）。

A 7号框架梁，3跨，截面尺寸为宽300、高700，第三跨变截面根部高500、端部高250B 7号框架梁，3跨，截面尺寸为宽700、高300，第三跨变截面根部高500、端部高250C 7号框架梁，3跨，截面尺寸为宽300、高700，第一跨变截面根部高250、端部高500D 7号框架梁，3跨，截面尺寸为宽300、高700，框架梁加腋，腋长500、腋高2506.板块编号XB表示（）。

A 现浇板B 悬挑板C 延伸悬挑板D 屋面现浇板7.当梁上部纵筋多余一排时，用( )符号将各排钢筋自上而下分开A、/B、；C、*D、+8.梁中同排纵筋直径有两种时，用( )符号将两种纵筋相连，注写时将角部纵筋写在前面A、/B、；C、*D、+9.框架梁平法施工图中集中标注内容的选注值为( )。

A．梁编号 B．梁截面尺寸 C．梁箍筋 D．梁顶面标高高差10.下列关于梁、柱平法施工图制图规则的论述中正确的是( )。

A．梁采用平面注写方式时，集中标注取值优先。

B．梁原位标注的支座上部纵筋是指该部位不含通长筋在内的所有纵筋。

钢筋工手册第一章钢筋工识图基础知识1.1 钢筋施工图的图例及表示方法1.1.1 钢筋图例及其代表意义:1. 在平面图中配置双层钢筋时,底层钢筋弯钩应向上或向左,顶层钢筋弯钩应向下或向右.1.1.2 钢筋的简化表示方法:1. 简化表示对称构件配筋的方法:当构件对称时,它的配筋图可以只用1/2或1/4的钢筋来表示整个构件的全部配筋.2. 简化表示简单构件配筋的方法:如果钢筋混凝土构件的配筋比较简单,可以只画出配筋图的局部,即用局部来代表整体.1.2 钢筋施工图的阅读1.2.1 钢筋混凝土构件配筋图的识读顺序:①一套图纸,应先看目录,了解工程名称;设计单位;建设单位;图纸的张数等.如果有立体图,可大致了解建筑的外貌.②根据图纸目录,查看图纸是否齐全,采用了那些标准图,并备齐这些标准图册.③施工总说明,了解建筑概况,施工技术要求等,然后再从平面图了解建筑物所在的位置;标高;方向等.根据要求按总平面图画出施工布置图.④看建筑平面图；立面图；剖面图；从图中了解房屋长；宽；高及轴线尺寸等，大体想象出建筑物的立体形状。

⑤总体了解建筑物的情况后，根据施工先后顺序，仔细阅读，并将遇到的问题；差错；不合理处等记录下来，便于进一步阅读时解决。

⑥全部阅读一遍后，根据不同工种，将有关施工部分的图纸再仔细研读，什么位置需要配料和加工，什么位置需要埋预埋件等，这样在施工时就能做到心中有数。

第二章钢筋2.1 钢筋工程材料2.1.1 钢筋工程中常用的钢筋种类及特点①钢筋混凝土用热轧光圆钢筋：是指用于钢筋混凝土中经热轧成型并自然冷却的成品光圆钢筋，其截面形状为圆形，且表面光滑，热轧光圆钢筋公称直径范围为8 ~ 20mm。

②钢筋混凝土用热轧带肋钢筋：是指适用于钢筋混凝土中经热轧成型并自然冷却的成品钢筋。

横截面通常为圆形，且表面通常带有两条纵肋和沿长度方向均匀分布的横肋。

横肋的纵断面呈月牙形，横肋与纵肋不相交的钢筋称为月牙肋钢筋。

③冷轧带肋钢筋：是指热轧圆盘条经冷轧或冷拔减径后在其表面冷轧成三面有肋的钢筋，冷轧带肋钢筋的公称直径为4 ~ 12mm。

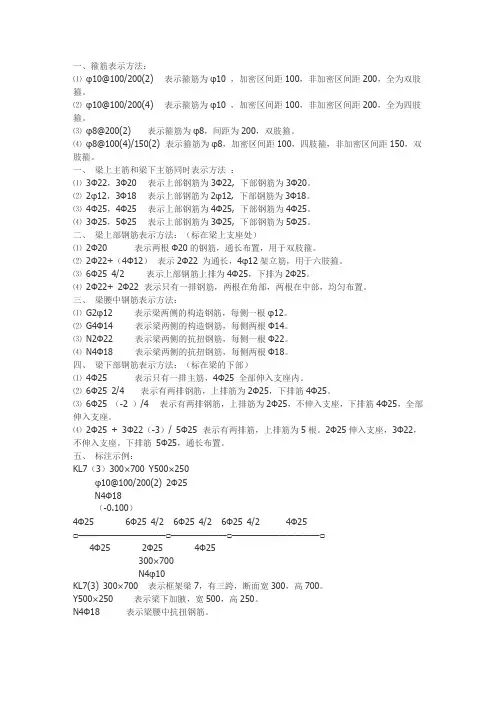

一、箍筋表示方法：⑴φ10@100/200(2)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵φ10@100/200(4)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶φ8@200(2)表示箍筋为φ8，间距为200，双肢箍。

⑷φ8@100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。

⑵2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。

⑶4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。

⑷3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶6Φ25 4/2表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷2Φ22+ 2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴G2φ12表示梁两侧的构造钢筋，每侧一根φ12。

⑵G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。

⑶N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）⑴4Φ25表示只有一排主筋，4Φ25 全部伸入支座内。

⑵6Φ25 2/4表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷2Φ25 + 3Φ22（-3）/ 5Φ25表示有两排筋，上排筋为5根。

2Φ25伸入支座，3Φ22，不伸入支座。

下排筋5Φ25，通长布置。

五、标注示例：KL7（3）300×700 Y500×250φ10@100/200(2) 2Φ25N4Φ18（-0.100）4Φ256Φ25 4/26Φ25 4/26Φ25 4/24Φ25 □———————————□———————□———————————□4Φ252Φ254Φ25300×700N4φ10KL7(3) 300×700 表示框架梁7，有三跨，断面宽300，高700。

钢结构识图基础一、施工图基本知识在建筑钢结构工程设计中，通常将结构施工图的设计分为设计图设计和施工详图设计两个阶段。

设计图设计是由设计单位编制完成，施工详图设计是以设计图为依据，由钢结构加工厂深化编制完成，并将其作为钢结构加工与安装的依据。

设计图与施工详图的主要区别是：设计图是根据工艺、建筑和初步设计等要求，经设计和计算编制而成的较高阶段的施工设计图。

它的目的和深度以及所包含的内容是作为施工详图编制的依据，它由设计单位编制完成，图纸表达简明，图纸量少。

内容一般包括：设计总说明、结构布置图、构件图、节点图和钢材订货表等。

施工详图是根据设计图编制的工厂施工和安装详图，也包含少量的连接和构造计算，它是对设计图的进一步深化设计，目的是为制造厂或施工单位提供制造、加工和安装的施工详图，它一般由制造厂或施工单位编制完成，它图纸表示详细，数量多。

内容包括：构件安装布置图、构件详图等。

本书只介绍钢结构设计图的识读。

1．制图标准有关规定（1）线型在结构施工图中图线的宽度b通常为2．Omm、1．4mm、O．7mm、O．5mm、O．35mm，当选定基本线宽度为b时，则粗实线为b、中实线为O．5b、细实线为O．25b。

在同一张图纸中，相同比例的各种图样，通常选用相同的线宽组。

各种线型及线宽所表示的内容如表1-1。

（2）构件名称的代号2．材料代号钢材的牌号1．普通碳素结构钢碳素钢是以铁为基本成分，以碳为主要合金元素的铁碳合金。

碳钢除含铁、碳外，还含有少量的有益元素锰、硅及少量的有害杂质元素硫、磷。

普通碳素结构钢按其质量等级不同可分为A、B、C、D四个等级。

其中A级一般不做冲击试验；B级做常温冲击试验；C级做0℃冲击试验；D级做-20℃冲击试验。

因此D级质量最好，C、D级可用做重要的焊接结构。

普通碳素结构钢的牌号是由代表屈服点的字母Q、屈服点的数值以及质量等级和脱氧方法四个部分按顺序组成。

“F”表示沸腾钢，“b”表示为半镇静钢，“Z”表示镇静钢，“TZ”表示特殊镇静钢。

钢筋识图入门一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。

⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。

⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。

⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。

⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。

⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。

⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。

⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。

建筑工程钢筋识图基础知识概述钢筋识图是建筑工程中重要的技能之一，钢筋作为承载结构的重要部分，正确地识图和施工对于建筑的安全和稳定至关重要。

本文将介绍建筑工程中钢筋识图的基础知识和注意事项。

钢筋的标注钢筋按直径分为不同规格，并且每个规格都有固定的标注方法。

以下是常用的标注方法：•具体直径标注：直接写出钢筋的直径，例如“14”，“16”等。

•编号标注法：用设定好的规格编号来标注，例如“HRB400”，“HRB500”等。

•带符号标注法：将直径或规格编号和符号结合表示，例如“φ14”、“HRB400”等。

钢筋的单线图建筑工程图纸中的钢筋图是一种标注为单线图，即使用一条线来标示钢筋，而不是直接绘制钢筋的形状。

以下是单线图的基本结构：1.标高线：用于标出钢筋的高度。

一般在建筑结构的顶部标记“0”，向下标注其他标高。

2.钢筋中心线：是单线图的主要部分。

这条线表示钢筋的位置。

3.钢筋交点标记：常用圆形来标记钢筋的交点，便于在施工中识别和定位。

4.钢筋标注：在单线图上标注钢筋的直径、长度和数量等信息。

钢筋的尺寸和型号建筑结构中钢筋的尺寸和型号非常多，需要根据具体结构和强度要求选择。

以下是常见的钢筋尺寸和型号：1.直径：一般直径为6mm、8mm、10mm、12mm、14mm、16mm、18mm、20mm、25mm等。

直径越大，承载能力越强。

2.型号：根据不同的标准和需求，有很多种不同的型号，例如国内常用的HRB335、HRB400、HRB500等。

需要根据结构的要求进行选择。

3.钢筋长度：标准长度为12米，也有6米和9米等不同长度。

一般根据实际需要进行切割和拼接。

钢筋的施工和验收注意事项1.保护好钢筋：在施工前，需要对钢筋进行防锈、防腐等处理，并且避免过度弯曲和扭曲。

在施工过程中，也需要避免钢筋被损坏和破坏。

2.合理定位：根据图纸上的钢筋图进行定位，保证每根钢筋的位置和长度都正确无误。

3.植筋固定：在将钢筋放入混凝土模板中之前，需要先将其固定在正确的位置。

钢筋识图基础知识一、钢筋常用级别一级钢热轧圆钢二级-四级热轧螺纹钢RRB400也是三级钢，热处理的三级钢图纸里标明直径6的钢筋，按直径6.5的钢筋计算，钢筋只有直径6.5的钢筋，图纸还是按直径6表示，因为理论重量不一样。

钢筋算量的三项核心内容：1、锚固长度（封头或收口）2、连接方式3、数量锚固长度：指钢筋伸入砼支座的长度连接方式有：搭接、焊接和机械连接根数：(轴线长度-扣减值）/布筋间距＋1影响钢筋长度两大因素：混凝土标号抗震等级在任何情况下，锚固长度不应小于200mm 抗震锚固长度laE，非抗震锚固长度la。

钢筋重量=钢筋设计长度x钢筋根数x钢筋理论重量二、梁的平面注写梁的平面注写包括集中标注与原位标注。

1、梁编号注：(XXA)为一端悬挑， (XXB)为两端悬挑，悬挑不计入跨数例：KL7（5A）表示第7号框架梁，有5跨。

一端有悬挑2、梁截面尺寸3、梁箍筋梁箍筋，包括钢筋级别、直径、加密区和非加密区及肢数。

例： 10@100/200（4），表示箍筋为Ⅰ级钢筋，直径10，加密区间距为100，非加密区的间距为200，箍筋为4肢箍。

4、梁上部通长筋或架力筋配置(通长筋可为相同或不同直径的钢筋，采用搭接连接、机械连接、或对焊连接的方式）当同排主筋中既有通长筋又有架力筋时，应用加号﹢，将通长筋和架力筋相连例：222+（412），其中222为通长筋， 412为架力筋5、梁侧面纵项构造筋或受扭钢筋的配置当梁腹板高度Hw450mm时，须配置纵向构造钢筋，该项注以大写字母G表示，注写设置在梁两个侧面的总配筋值，且对称配置例： G412，表示梁的两侧共配置412的纵向构造钢筋，每侧各配置212 当梁侧面需配置受扭纵筋时，该项注以大写字母N表示，注写设置在梁两个侧面的总配筋值，且对称配置例： N614，表示梁的两侧共配置614的纵向构造钢筋，每侧各配置3146、原位标注梁支座上部纵筋，含通长筋在内的所有纵筋梁下部纵筋附加箍筋或吊筋用于集中标注不适合于某跨时标注的数值。
