光导照明光导照明和光纤照明同为近几年才走进国内的太阳光导入系统，很多人对这两个概念还是有点模糊，下面就由小优来为大家讲解一下两者的区别：光导照明和光纤照明有降低热损耗、控制光线强度和光线方向、打破建筑层数限制、解决地下建筑采光问题、打破吊顶限制这些显著的优点，而且两者的区别也比较分明。
1，两者的有效照明时间不同。
光纤照明的有效照明时间比较短，需为太阳直射光，因而安装位置的限制也比较大。
光导照明系统的照明时间比较长，只要室外有自然光就可以进行照明，并不局限于直射光。
2，两者的光源不同。
光纤照明跟光导照明发散出的光线一样，都是光线均匀、无频闪的光线，不同的是，光纤照明的是点光源，而光导照明系统的照射面积大，是较为舒适的面光源，不会产生局部聚光现象。
3，美观性不同。
光纤照明和光导照明系统虽然都是占地面积小，不受吊顶影响，然而光纤照明系统的突出位置较高，不适合跟景观结合，外观看上去会较为突兀。
而光导照明系统易与景观、绿化带、道路结合，还可以跟雕塑结合做成景观。
4，安全性能不同。
光纤照明跟光导照明同为太阳光导入系统，自然是没有漏电火灾的隐患，但是光纤照明并不防盗，而光导照明系统特有的防盗螺丝可以有效防止发布人员从采光罩的开孔中进入。
5，使用寿命不同。
光纤照明因为其中的光纤自身特性，耐腐蚀，不易碎，使用寿命可达10年。
而光导照明系统的使用寿命则比光纤照明更长，≥25年。
6，占地面积不同。
光纤照明体积极小，普通单芯光纤的直径只有3mm。
而光导照明的光导直径则根据建筑的不同分别为330mm-750mm不等。
7，传输距离方面。
光纤照明适合长距离的传输，较远为60米。
光导照明则适合较短距离的传输，20米以内为较佳传输距离，更适用于地下车库、厂房、地铁、隧道等建筑。

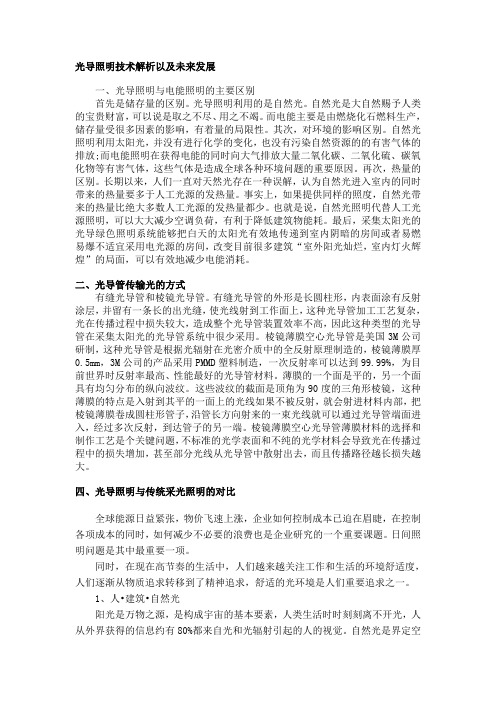

光导照明技术解析以及未来发展一、光导照明与电能照明的主要区别首先是储存量的区别。
光导照明利用的是自然光。
自然光是大自然赐予人类的宝贵财富，可以说是取之不尽、用之不竭。
而电能主要是由燃烧化石燃料生产，储存量受很多因素的影响，有着量的局限性。
其次，对环境的影响区别。
自然光照明利用太阳光，并没有进行化学的变化，也没有污染自然资源的的有害气体的排放;而电能照明在获得电能的同时向大气排放大量二氧化碳、二氧化硫、碳氧化物等有害气体，这些气体是造成全球各种环境问题的重要原因。
再次，热量的区别。
长期以来，人们一直对天然光存在一种误解，认为自然光进入室内的同时带来的热量要多于人工光源的发热量。
事实上，如果提供同样的照度，自然光带来的热量比绝大多数人工光源的发热量都少。
也就是说，自然光照明代替人工光源照明，可以大大减少空调负荷，有利于降低建筑物能耗。
最后，采集太阳光的光导绿色照明系统能够把白天的太阳光有效地传递到室内阴暗的房间或者易燃易爆不适宜采用电光源的房间，改变目前很多建筑“室外阳光灿烂，室内灯火辉煌”的局面，可以有效地减少电能消耗。
二、光导管传输光的方式有缝光导管和棱镜光导管。
有缝光导管的外形是长圆柱形，内表面涂有反射涂层，并留有一条长的出光缝，使光线射到工作面上，这种光导管加工工艺复杂，光在传播过程中损失较大，造成整个光导管装置效率不高，因此这种类型的光导管在采集太阳光的光导管系统中很少采用。
棱镜薄膜空心光导管是美国3M公司研制，这种光导管是根据光辐射在光密介质中的全反射原理制造的，棱镜薄膜厚0.5mm，3M公司的产品采用PMMD塑料制造，一次反射率可以达到99.99%，为目前世界时反射率最高、性能最好的光导管材料。
薄膜的一个面是平的，另一个面具有均匀分布的纵向波纹。
这些波纹的截面是顶角为90度的三角形棱镜，这种薄膜的特点是入射到其平的一面上的光线如果不被反射，就会射进材料内部，把棱镜薄膜卷成圆柱形管子，沿管长方向射来的一束光线就可以通过光导管端面进入，经过多次反射，到达管子的另一端。

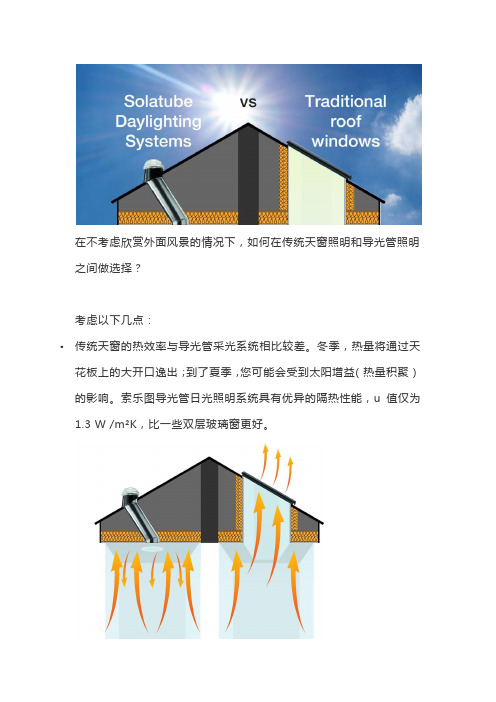

在不考虑欣赏外面风景的情况下，如何在传统天窗照明和导光管照明之间做选择？考虑以下几点：传统天窗的热效率与导光管采光系统相比较差。
冬季，热量将通过天花板上的大开口逸出；到了夏季，您可能会受到太阳增益（热量积聚）的影响。
索乐图导光管日光照明系统具有优异的隔热性能，u值仅为1.3 W /m²K，比一些双层玻璃窗更好。
▪索乐图日光照明系统可为室内提供大量的光线，与传统的屋顶光源相同（通常更多）的日光，但屋顶开孔更小。
索乐图导光管照明系统还提供全系列完全集成的配件，包括浴室通风套件和夜间照明，让您可以在一个集成的系统中享受全天的优质照明体验。
▪索乐图导光管照明系统任何朝向的屋顶都是有效的，而传统天窗仅对朝南的方向才有效。
索乐图导光管照明系统的采光罩采用了菲涅耳透镜，这就意味着系统能充分提高低角度太阳光的利用效率——包括冬季和清晨/傍晚。
冷凝可能是传统屋顶采光的问题，而索乐图日光照明系统的专利设计，能够消除屋顶上可能形成的任何冷凝水。
∙采光井传输的是一道光线，并在部分地板上留下明亮的直射光线，降低了光线的使用效率；而索乐图日光照明系统传输的光线则均匀分布在整个房间。
∙采光井是苍蝇和蜘蛛的天堂，需要经常清理。
∙由于存在安全问题和保养问题，保持屋顶的窗户不被水、鸟粪、树叶和苔藓/藻类污染都很难，无论是内部还是外部。
索乐图日光照明系统不需要清洁或维护。
∙下雨的时候，屋顶的窗户会将外界的雨声传输到室内，影响室内人员的休息，而索乐图日光照明系统则不会产生这样的问题。
∙如果安全问题作为其中一个考虑因素的话，那么索乐图导光管采光系统比传统的屋顶窗更安全。
∙安装简单得多，您可以空间较小的区域选择安装管道直径较小的索乐图导光管照明系统，屋顶结构不需要像安装传统天窗那样，进行设计、切割和修剪。
∙使用传统的天窗，您还需要放置窗户和防水套件，以及花费大量额外的时间用于建造、抹灰和装饰。
相比之下，索乐图日光照明系统更加简单、快速，易于安装，无论是在屋顶建造时还是房屋改造时。
建筑采光手法经典案例
建筑采光手法经典案例包括：
1. 自然采光：通过窗户、天窗等开口，利用自然光线来照明室内空间。
在建筑设计中，可以通过优化窗户位置和尺寸，以及使用透光性材料来增加室内光线。
例如，巴黎圣母院的玫瑰窗和玻璃金字塔。
2. 反射采光：利用反射面将光线反射到室内空间。
常见的反射面包括墙面、天花板和地面。
例如，位于美国纽约的古根海姆博物馆，其独特的曲线形天花板将光线反射到展厅内部，创造出独特的照明效果。
3. 折射采光：利用光线的折射原理来改变光线的方向，从而达到照明室内的效果。
常见的折射材料包括玻璃、水晶等。
例如，位于英国伦敦的碎片大厦，其独特的三角形窗户设计通过折射光线来照亮室内空间。
4. 采光井：在建筑内部设置采光井，使自然光线能够透过井口照射到室内空间。
采光井通常设置在建筑的中庭或大厅等公共区域。
例如，位于美国洛杉矶的盖蒂中心，其采光井设计使得自然光线能够均匀地洒落在中庭内部，营造出舒适自然的氛围。
5. 光导管：利用光导管将自然光线导入室内空间。
光导管通常由一系列弯曲的管道组成，管道内部涂有反射材料，可以将光线导入到室内深处。
例如，位于德国柏林的国会大厦，其光导管设计将自然光线引入议会大厅内部，创造出独特的照明效果。
这些案例展示了建筑采光手法的多样性和创新性，它们不仅提高了室内照明的质量，还为建筑本身增添了独特的视觉效果和艺术价值。

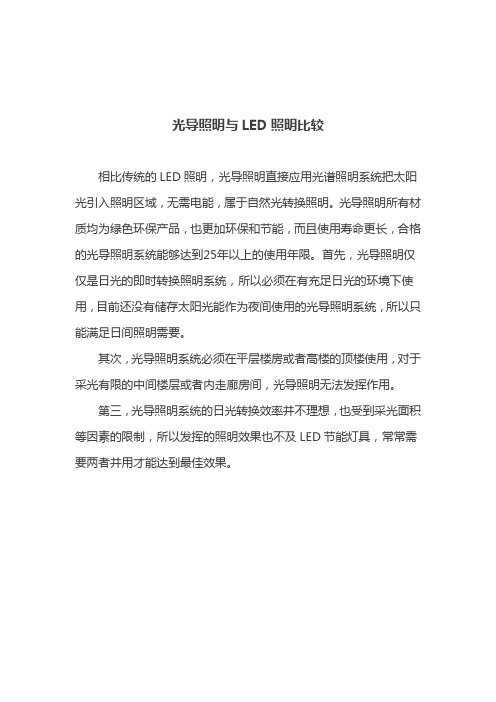

光导照明与LED照明比较
相比传统的LED照明，光导照明直接应用光谱照明系统把太阳光引入照明区域，无需电能，属于自然光转换照明。
光导照明所有材质均为绿色环保产品，也更加环保和节能，而且使用寿命更长，合格的光导照明系统能够达到25年以上的使用年限。
首先，光导照明仅仅是日光的即时转换照明系统，所以必须在有充足日光的环境下使用，目前还没有储存太阳光能作为夜间使用的光导照明系统，所以只能满足日间照明需要。
其次，光导照明系统必须在平层楼房或者高楼的顶楼使用，对于采光有限的中间楼层或者内走廊房间，光导照明无法发挥作用。
第三，光导照明系统的日光转换效率并不理想，也受到采光面积等因素的限制，所以发挥的照明效果也不及LED节能灯具，常常需要两者并用才能达到最佳效果。
光导照明在建筑节能设计中的研究与应用摘要：光导照明在国外是普遍流行的一种新型照明装置，其由于采集太阳光的光导管绿色照明系统结构简单、安装方便、而且照明成本较低以及照明效果很好逐渐被国外广泛采用。
为了推广光导照明在国内的应用，本文结合案例对传统采光形式与光导照明形式进行对比分析，分析结果表明光导照明为人们带来了众多的利益，不仅提供健康的光源，而且可以可持续再生能源及节能，值得在建筑中推广与应用。
关键词：建筑节能光导照明光导管自然光采光引言设想一个充满户外大自然光线的室内环境，每个屋子都充满了自然阳光。
在密闭的室内，日光通过光导照明系统照明室内，让您回归到自然中。
无论是以审美角度还是以健康角度进行比较，泛光灯的照明与户外的自然光完全一致。
这种自然照明为人们带来了众多的利益，不仅提供健康的光源，而且可以可持续再生能源及节能。
这种光导照明值得在建筑节能设计中得到推广与应用，本文将结合案例对光导照明与传统采光进行对比分析，分析光导照明对比传统照明的优越性。
1.光导照明优越性研究光导照明作为现代的建筑采光形式，其工作原理是通过采光装置聚集室外的自然光线并将其导入系统内部，再经过导光装置强化和高效传输后，由系统底部的漫射装置把自然光均匀地导入到室内任何需要光线的地方。
由于其直接采集室外光线输送到室内用于照明，因此这种照明方式能节约能源、经济效果显著、光效好、光线健康、提高工作效率。
1.1照明工作原理目前采集太阳光的方式主要有利用镜面反射搜集阳光、利用天窗等，但被最为广泛运用的成熟产品是本“向日葵”系统，它gps定位、凸镜组聚焦提升阳光照度、光纤导入、阳光自动跟踪系统。
本产品将阳光压缩1.5万倍，通过光纤导入将阳光传输转弯，随心所欲到达任何位置。
地下室、北面房都可以有阳光，使房产大幅升值，产品安装方便，新、老房屋都方便使用。
与利用天窗、镜子等进行集光的采光系统不同，其中“向日葵”光导照明更是不受房间的位置、窗户的方位、太阳的高度等条件的限制，一整日都能够进行稳定的采光。
浅析光导照明的应用光导照明系统，又叫无电照明系统，自然光照明系统和管道天窗系统；室外的自然光经过系统把热量和有害的光线隔绝后进入室内，减少、甚至完全取代白天的电力照明，充分利用太阳光，不但节约能源，而且可以获得自然光的光照环境，提高工作效率，促进身心健康。
标签绿色照明；自然光；导光筒光导照明系统可以完全取代天窗、采光罩、采光带等传统的采光方式及解决以前无法做到的建筑采光要求，广泛用于地下停车库，城市下沉隧道，别墅会所及工业厂房，体育场馆，展览中心等大跨度的白天需要照明的场所。
光导照明就是一种通过采光器将光集中起来，通过光导管的反射，最终由漫射器将光均匀的导入室内的照明方式。
这是一种最节能，最健康的照明方式。
无污染，不释放有害物质，能够让人们回归大自然，在大自然下的工作和娱乐，更多的享受阳光，利用阳光。
光导照明系统又被称为管道式照明，日光照明，无电照明，自然光照明等等。
那么，他都可以用到什么场所呢，以下是详细的说明。
首先，只要是白天需要照明的场所都可以利用光导照明系统，以下的运用中是比较成熟的项目。
1 地下车库的运用：我们都知道，地下的建筑都需要照明，一般用电的照明方式不仅浪费了可以利用的能源，同事有消耗了大量来之不易的电量。
那么通过光导照明的方式，就可以完全解决这个问题。
在安装了光导照明系统以后，白天8-10小时的照明是完全没有问题的，不管是阴雨天还是雾天，采光效果都非常的好。
如果光电系统合为一体的情况下，就更为美妙了。
当地下车库的地面为绿化带是，当晚上启用电力照明时，整个绿化带都会亮起来，同时，光导照明系统有起到了美化的作用。
2 厂房的运用：厂房结构一般分为彩钢建筑和混凝土结构。
这个都不影响光导照明系统的安装。
我们都知道看，像大一些的厂房，车间，在白天只通过四周的窗户采光是远远不够的。
所以利用光导照明系统就完全解决了这个问题。
相对于天窗和采光罩、采光带而言，它具有打孔面积小，保温性能好，导光充分，无需清洁，无需后期维护，使用寿命超长的优点。
一、光导照明与采光天窗的比较
针关于采光天窗，索乐图光导照明系统有着独特的优势，下面要紧从光环境、隔热性、隔音性、耐火性、光效比、可调性、自洁性、防水处置等性能特点说明索乐图光导照明系统的可选择性。
一、光环境
索乐图光导照明系统通过采光装置能够大量聚集光线，光导管能够躲开建筑物内部的各类结构，高效率的传输光线，再通过漫射装置，使光线均匀、无眩光的照射到室内；采光天窗将光线直接照射于室内，照射面随光线的入射角的改变而改变，照度散布不均匀，容易产生眩光，易产生局部光强太高或局部过暗，给人们的视觉造成不良反映。
传统天窗光导照明如上图：左为无吊顶建筑的采光天窗，右为索乐图光导照明，由图可知，采光天窗受光线入射角的阻碍专门大，随着光线入射角的转变，照射面积大小及位置相应改变，且易产生局部聚光现象，如增加吊顶采光照明成效将更差；而索乐图光导照明成效可不能因光线入射角的转变而改变，且照射面积大，出射光线均匀、无眩光，可不能产生局部聚光现象，不受吊顶阻碍
二、隔热保温性能
索乐图光导照明系统要紧由采光罩、光导管和漫射器三部份组成，采光罩和漫射器均由具有超低导热系数的材料制作，安装利用中的光导管内部，完全处于一种密封状态，能超级好的阻止热量的传递。
三者的完美组合，使索乐图光导照明系统具有优越的隔热保温性能，在酷热的夏日能阻止热量的导入，也能在严寒的冬季爱惜室内温度的不流失，降低空调的运行费用。
3、隔音性能
由于索乐图光导照明系统是一个中空密封系统，因此具有良好的隔音性能。
研究说明，要达到一样的隔音成效，有窗的建筑物与交通干道的距离必需达到50米、而安装光导照明系统的建筑只需10米。
4、耐火性能
由系统的各部份材料性能说明，索乐图光导照明系统耐火可达两小时以上，且高温不炸裂，燃烧不溶滴。
五、光效比
由于索乐图光导照明系统采取的自然光是由光导管传输，而光导管是由一种反光率超过95%的超强反射材料制作，为此用光导管传输光比在空气中传播，光损要小得多。
经英国诺丁汉大学研究说明，室外一样的采光面积，在工作面上的光照度，光导照明系统是传统天窗的六至八倍。
也确实是说，光导照明系统能通过很小的采光面积（六分之一）就能够达到天窗采光的成效，光效比大大强于采光天窗。
六、可调剂性
索乐图光导照明系统能够依照用户的需求，通过墙壁上的开关或小型遥控器，操纵小型电机带动遮光片进行旋转，对室内光照度进行调剂乃至完全关闭。
也可与智能操纵系统进行组合，依照不同场合、不同的人流量，进行时刻段、工作模式的细分，实现不同工作场合的多种照明工作模式。
7、自洁性能
由于索乐图光导照明系统采光罩多为球形或弧形设计，而且面积比天窗小，表面经特殊处置，不容易积聚尘埃。
少量尘埃也可由风吹或雨水冲洗达到自洁成效。
八、防水易处置
由于光导照明系统开孔面积小，可不能受材料本身热胀冷缩性能阻碍，并可通过设备的防水装置与各类屋面进行结合，达到完全防水成效。
注：关于新建建筑，咱们采纳预留孔的方式，与屋面一同做整体防水处置。
九、其他
索乐图光导照明系统通过采光罩表面的涂层，能有效减弱有害辐射（紫外光、红外光）能最大限度的爱惜咱们的身心健康，属于绿色、健康、节能、环保产品；采光罩抗冲击能力强等。
光导照明与一般天窗对照表：
因建筑结构限制，设计采光井的数量有限，假设利用采光井（3m×3m），价钱约为8500元/个。
二、光导照明与电力照明的比较
管道式日光照明装置照明成效显著
任何一种产品都有其大体的功用，管道式日光照明装置也不例外，室内空间的照明正是它的大体功效。
为了提高照明的成效，管道式日光照明装置在采光区、传输区都运用了很多冲破性的科技功效。
其中，光线折弯者3000®和光线追踪反射片®能超级有效地提高早晚和冬季的低角度日光，一年四季每一天，室内都能享受持续的日光照明。
在传输区，索乐图拥有的世界最高反射材料，单次反射率
达到%，有效日光传送距离达到18米长。
关于一套直径在530MM的管道式日光照明装置而言，利用在仓库中，能有效利用的面积为60-80平方米。
光线必需正确对物体颜色还原。
太阳光辐射持续光谱，物体在太阳光的照射下，显示出它的真实颜色，但当物体在电光源的照射下颜色就会有不同程度的失真。
因此，光源的显色性一样相当重要。
《建筑照明设计标准》规定，在居室和办公场所，要求灯光的显色性在80Ra，而索乐图的管道式日光照明装置的显色性接近100Ra。
管道式日光照明装置能节约资源，爱惜环境
索乐图管道日光照明系统在建筑节能方面成效显著。
在现代商业建筑中，电灯照明占据了每一年的公用事业费用的40%-75%。
利用管道式日光照明装置，每一年的照明能源费用能够减少97%，同时也降低了顶峰时段对电力照明的需求。
商业建筑照明费用是成立在天天8个小时，全年365天的基础之上的，一套330DS 的流明输出按 15000lm计算相当于12只100w白炽灯，按全年天天利用8小时计算，相当于每一年节电3500kwh。
不单单是利用，管道式日光照明装置的生产进程也是绿色、节能、零排放。
同时，管道式日光照明装置可不能产生人工照明的热量辐射，有效减少用于降低热辐射的空调电费。
管道式日光照明装置的利用，能有利于提高人们生产、工作、学习效率众多的科学研究说明，日光照明对员工招募、维持具有重要的正面阻碍，日光照明的利用也能大大提高员工的生产效率。
加利福尼亚能源委员会网站（）曾报导，位于纽约特洛伊的照明研究中心对冬季日光照明如何阻碍员工生产力的研究中发觉，在带有窗户的办公室里办公的员工比没有窗户的办公室里办公的员工利用电脑办公的时刻明显更长。
美国内布拉斯加大学的信息科学、技术和工程学院如此报导说，工作场所差的照明条件将致使员工过量的病假、员工的不满、高离职率和低水平的工作。
相反，自然光使员工感觉更舒适、工作地更好，能够幸免眼疲劳，并能帮忙记住自己所学的，并提高生产力。
管道式日光照明装置对中小学生成绩的阻碍也专门大。
权威报导，“将日光照明最多的教室与日光照明最少的教室相较，一年内数学测试和阅读测试别离进步了20%和26%。
”（Heschong Mahone Group“学校中的日光照明”报告，）另据光生物学家纳什博士（Dr. John Nash）的研究报导，“在全光谱照明环境中时，被确诊有学习障碍的多动症儿童完全安静了下来，而且专门快克服了自己的学习和阅读问题。
”
管道式日光照明装置能提高居者的生活质量和幸福中意度
近几年来，“光健康”一直受到人们的关注。
从功能性要求看，若是光线品质差，容易令人疲劳。
例如，电感镇流器的日光灯发出的光线，每秒产生100次明暗转变，长时刻工作在这种光照环境下，人的眼睛极易疲劳，容易产生近视。
另外，若是在灯光下利用电脑，通常电感镇流器日光灯的频闪和荧光屏的帧幅闪动重叠，形成光共振，对人的视觉系统损害更大。
正因为如此，欧洲电工委员会早在1997年就禁止在有电脑荧光屏的办公室安装利用电感镇流器的日光灯，以爱惜电脑操作人员的健康。
当利用管道式日光照明装置，所有上述的问题都可不能显现。
管道式日光照明装置能增进人们的身心健康
众所周知，人们的生理作息周期阻碍着人们的警觉度与睡眠周期、生长与发育周期、神经功能和免疫功能。
而生理周期正是由亮与暗交替转变模式的“光周期调剂”操纵的。
在阻碍光周期的神经传导素中，不论是操纵对碳水化合物渴求感的血清素，仍是调剂肌肉和谐性的多巴胺，乃至是让人们安静的GABA（γ-氨基丁酸），都是人们需要在日光照明下才能充分分泌。
长期待在人工照明的环境里，人们的身心健康都会受到阻碍。
美国布纳德博士曾说过，光是一种药。
