土力学与地基基础课程设计计算书

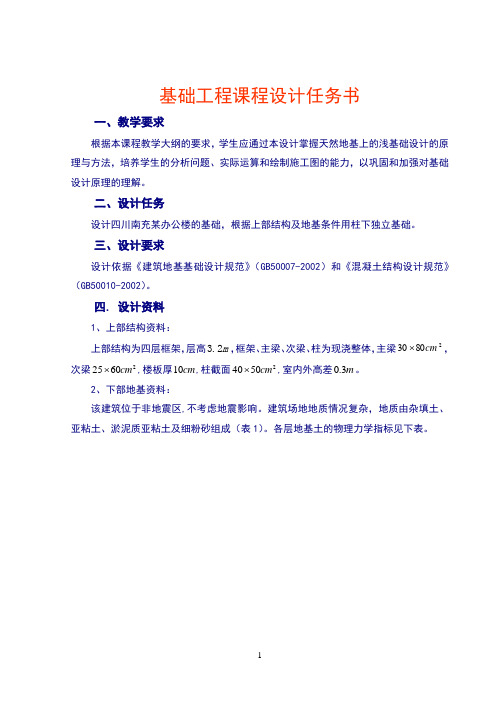

1基础工程课程设计任务书一、教学要求根据本课程教学大纲的要求，学生应通过本设计掌握天然地基上的浅基础设计的原理与方法，培养学生的分析问题、实际运算和绘制施工图的能力，以巩固和加强对基础设计原理的理解。

二、设计任务设计四川南充某办公楼的基础，根据上部结构及地基条件用柱下独立基础。

三、设计要求设计依据《建筑地基基础设计规范》（GB50007-2002）和《混凝土结构设计规范》（GB50010-2002）。

四. 设计资料1、上部结构资料：上部结构为四层框架，层高m 2.3，框架、主梁、次梁、柱为现浇整体，主梁28030cm ⨯，次梁26025cm ⨯,楼板厚cm 10,柱截面25040cm ⨯,室内外高差m 3.0。

2、下部地基资料：该建筑位于非地震区,不考虑地震影响。

建筑场地地质情况复杂，地质由杂填土、亚粘土、淤泥质亚粘土及细粉砂组成（表1）。

各层地基土的物理力学指标见下表。

图1 柱网平面图3、基础选用材料：基础混凝土选用20C，100厚。

C，钢筋选用335HRB，垫层采用素混凝土15五．设计步骤1、根据地质条件确定基础的埋置深度2、根据地基承载力与荷载计算基底面积，并进行软弱下卧层验算：2对于偏心受压基础两边长之比一般L/B≤2，最大不超过3。

3、根据建筑层数及地质条件确定基础类型4、地基变形验算5、基础剖面设计与结构计算（1）按冲切强度要求，设计底板高度。

（2）根据柱边或变阶处的弯矩值进行底板配筋计算。

6、绘制基础施工图，编写施工说明书。

设计要求：1、设计A、B、C柱下独立基础；2、计算A、B、C柱下独立基础，并按容许变形值调整基底尺寸；3、绘制施工图（基础平面图（局部）,基础详图）及编写施工说明。

提示：1、熟悉题目要求及场地工程地质条件；2、选择持力层、确定基础埋深；3、确定基础类型及材料；4、按容许承载力确定基础尺寸；5、下卧层强度验算；6、分别计算A、B、C柱基础沉降；7、按允许沉降差调整基底尺寸；8、基础高度验算；9、配筋计算；10、绘制施工图。

设计计算书解：1.选择持力层并确定桩的断面尺寸和长度采用截面为300×300的预制钢筋混凝土方桩，混凝土强度等级为C30，采用HRB335级钢筋。

根据地质条件，以第五层碎石混砂石作为桩尖持力层。

桩尖进入持力层0.5m （>d=30000mm)。

将自然地坪填高至黄海标高，初步确定承台尺寸为2.0m ×3.0m ，承台埋深1.6m ，故桩长24.5m 。

2.确定单桩竖向承载力标准值uk QkN A Q Q Q 4.6653.01700)5.04215177132303.04p l q u 2p sk i sik pk sk uk =⨯+⨯+⨯+⨯+⨯⨯⨯=+∑=+=（3.确定基桩竖向承载力设计值R 并确定桩数n 及其布置按照规范要求，。

，取mm 1200d 4a d 3a ==≥S S 查表得，。

；60.111.1sp sp ==γη先不考虑承台效应，估算基桩竖向承载力设计值R 为N Q R k 46260.14.66511.1sp uk sp =⨯==γη 桩基承台和承台以上土自重设计值为N G k 192206.10.30.2=⨯⨯⨯= 初估桩数n 为根22.546219220001.11.1n =+⨯=+⨯=R G F取桩数n=6根。

承台面积为1.8m ×3.0m ，承台高度1.3m 。

由于n ＞3，应考虑群桩效应和承台效应确定单桩承载力设计值R 。

查表得：。

，，60.1p s 1.1810.1p s ====γγηηN Q Q R k 4656.115318.16.14.51210.1p pk p s sk s =⨯+⨯=+=γηγη4.基桩承载力计算：N M G F N k 15.4002.142.13.1251506206.14.52000x x n 22i max y max =⨯⨯⨯++⨯⨯+=∑±+=）（ 因为kN R N N 4.5544622.12.1k 15.400max =⨯=<=，且N R N G F N k 462k 13.3626206.14.52000n =<=⨯⨯+=+= 所以满足要求。

土力学与地基基础课程设计计算书一、柱下独立基础设计1.边柱设计（400mm×500mm）（1）初步确定基础埋深H=1.6m已知设计组合值：M=130.0KN∙m,N=890.0KN,V=25.0KN，按《建筑地基规范》得，由荷载标准值计算荷载设计值取荷载综合分项系数1.35。

则标准值为：M k=96.30KN∙m,N k=659.26KN,V k=18.52KN设计参数及相关数据见下图基础放置在粉土上，f ak=160KP a,粘粒含量ρc≥10%，查表得ηb=0.3，ηd=1.5，先假设基底宽度不大于3m，则粉土修正后的地基承载力特征值：f a=f ak+ηbγ(b-3)+ ηdγm(d-0.5)=160.0+1.5×(1.1×17+0.5×16.5) ×(1.6-0.5)/1.6=187.786KPa>1.1f ak=176kp a初步设计基底尺寸：A0=F k/(f a-γG d)=659.26/(187.786-20×1.6)=4.23m2由于偏心不大，按20%增大即A=1.2A0=5.076m2初步选择基础底面积A=L×b=2.9×1.8=5.22m2(≈5.076 m2)b=1.8m<3.0m，不再对f a进行修正2、持力层承载力验算G k=r G×d×A=20×1.6×5.22=167.04KNe k=M k/(F k+G k)=(96.30+18.52×0.6)/(659.26+167.04)=0.130mP k=(F k+G k)/A=(659.26+167.04)/5.22=158.30 KP a< f a=187.786，满足P k,max=P k(1+6e k/L)=158.30×(1+6×0.130/2.9)=160.26KP a<1.2f a=225.34 KP a,满足P k,min= P k(1-6e k/l)= 158.30×(1-6×0.130/2.9)=92.33KP a>0,满足柱下独立基础内力分析计算：（1）计算基底净反力偏心矩：e n,0=M/F=(130+25×0.6)/890=0.163m基础边缘处的最大和最小净反力P n,max=F(1+6e n,0/L)/Lb=(890/5.22)×(1+6×0.163/2.9) =227.99 KP aP n,min= F(1-6e n,0/L)/Lb =（890/5.22×(1-6×0.163/2.9) =112.99 KP a（2）基础高度（采用阶梯形基础），计算图如下：(a)柱边基础截面抗冲切验算L=2.9m,b=1.8m,a t=a c=0.4m,b c=0.5m基础高度h=600mm，从下至上分350mm,250mm两个台阶，h0=550mm（有垫层）a t+2 h0=0.4+2×0.55=1.50m<b=1.80m取a b=1.50ma m= (a t+a b)/2=(400+1500)/2=950mm因偏心受压，P0取P n,max冲切力：F l= P n,max[(L/2- a c/2- h0)b-(b/2- b c/2- h0)2]=227.99×[(2.9/2-0.5/2-0.55) ×1.8-(1.8/2-0.4/2-0.55)2]=261.62 KN抗冲切力：混凝土用C25级。

《土力学与地基基础》课程设计大纲及设计任务书罗爱忠1.设计目的课程设计是高等教育中一直强调和重视的教学实践环节，本课程设计是建筑工程专业学生在学习《材料力学》、《结构力学》、《钢筋混凝土及砌体结构》、《建筑施工技术》和《土力学与地基基础》等课程的基础上，综合应用所学的理论知识，完成其地基基础设计任务。

其目的是培养学生综合应用土力学与基础工程理论及专业知识的能力，同时培养学生独立分析和解决基础工程设计问题的能力。

2．基本要求（1）通过本课程设计，要求学生对地基基础设计内容和过程有较全面地了解和掌握，具有运用地基基础的设计规范、规程、手册和工具书，查阅技术资料的能力和分析计算能力，以及运用计算机绘图的能力。

（2）依据设计任务书中所提供的基础资料，并按设计任务书的要求进行设计计算。

（3）在教师指导下，独立完成课程设计任务规定的全部内容。

设计计算书要求计算正确、文理通顺、施工图布置合理、表达清晰，符合设计规范要求。

3．参考文献（1）《土力学与基础工程》，赵明华主编，武汉理工大学出版，2000年（2）《土力学地基基础》陈希哲编著，清华大学出版社，1998年（3）建筑桩基技术规范JGJ94-94 中国建筑工业出版社（4）建筑地基基础设计规范GBJ50007－2002 ，中国建筑工业出版社（5）建筑结构荷载规范GB50009-2001，中国建筑工业出版社（6）混凝土结构设计规范GBJ10-89 ，中国建筑工业出版社（7）建筑抗震设计规范GBJ11-89，中国建筑工业出版社（8）土木工程专业毕业设计指南—岩土工程分册，袁聚云等(1999) 中国水利水电出版社土力学与地基基础课程设计任务书一、工程地质资料建筑场地土层按其成因、土性特征和物理力学性质的不同，自上而下划分为4层，物理力学性质指标见表1，钻孔柱状图如图1示。

表1 土层的主要物理力学指标杂填土h=1.10m粉土h=6.0m砾砂h=4.0m白云岩h＞10.0m二、基础设计资料某四层商场营业厅，采用预制楼板现浇框架，上部结构由柱子传至基础顶面（地面以下1m处）的弯矩、轴力和剪力分别为：内柱为M1、N1和V1，外柱为M2、N2和V2（具体数值见表3）。

《土力学与地基基础》课程设计任务书一、挡土墙的设计（最多10人可选）1、挡土墙高5m背直立，光滑，墙后填土面水平，用毛石和M5水泥砂浆砌筑。

砌体抗压强度fk =1.07MPa ,砌体重度γk=22KN/m3,砌体的摩擦系数μ1=0.5。

填土为中砂，重度γ=18.5KN/m3,内摩擦角ψ=300，基底摩擦系数为值0.5,地基承载力设计值为160KPa.设计此挡土墙。

要求：绘出相应图形，列出具体计算过程（手算），并进行挡土墙尺寸及构造设计并绘图。

（最多4人可选）2、已知某挡土墙高8m，墙背倾斜ε=10°，填土表面倾斜β=10°，用混凝土砌筑，重度γk=4KN/m3.墙与填土摩擦角δ=20°，填土内摩擦角ψ=40°，c=0，γ=19KN/m3，基底摩擦系数μ=0.4，地基承载力设计值为200kpa.设计此挡土墙。

要求：绘出相应图形，列出具体计算过程（手算），并进行挡土墙尺寸及构造设计并绘图。

（最多4人可选）二、浅基础（最多36人可选）1.某厂房柱截面为600mm×400mm。

基础受竖向荷载Fk=1100KN,水平荷载Qk=68KN，弯矩M=120kN·m。

地基土层剖面如图所示.基础埋深2.0m，基础材料选用C15混凝土，试设计该柱下刚性基础。

（注：最多5人可选）设计地面粉质粘土，γ＝19.2kN/m3，f ak＝212KPae=0.78, I L=0.45, E S1=9.6MPa-5.00m 淤泥质粘土，γ＝16.5kN/m3，f ak＝80KPaE S2=3.2MPa2.某住宅外承重墙厚370mm，基础受到上部结构传来的竖向荷载标准值为280KN/m,弯矩标准值为60KN.m/m.土层分布如图所示，基础采用条形基础。

试分别设计砖基础、素混凝土基础。

（砖基础最多3人可选，混凝土基础最多3人可选）3.某工厂职工6层住宅楼，基础埋深d=1.10m。

《土力学与地基基础》课程设计任务书题目：柱下钢筋混凝土独立基础1.1 设计资料1、地形：拟建建筑场地平整2、工程地质资料：自上而下依次为：①杂填土：厚约0.5m，含部分建筑垃圾；f=130kPa；②粉质粘土：厚1.2m，软塑，潮湿，承载力特征值akf=180kPa；③粘土：厚1.5m，可塑，稍湿，承载力特征值akf=240kPa④全风化砂质泥岩：厚2.7m,承载力特征值akf=300kPa⑤强风化砂质泥岩：厚3.0m,承载力特征值akf=620kPa⑥中风化砂质泥岩：厚4.0m,承载力特征值ak3、水文资料为：地下水对混凝土无侵蚀性。

地下水位深度：位于地表下1.5m。

4、上部结构资料：上部结构为多层全现浇框架结构，室外地坪标高同自然地面，室内外高差450mm。

柱网布置见下图：上部结构作用在柱底的荷载标准值见表2：上部结构作用在柱底的荷载效应基本组合设计值见表3：5、材料：混凝土等级Ｃ25~C30，钢筋Ⅰ、Ⅱ级。

1.2 设计要求：每班分为3个组。

第1组共十八人，基础持力层选用③土层，设计A轴柱下独立基础；第2组共十八人，基础持力层选用④土层，设计B轴柱下独立基础；第3组共十八人，基础持力层选用③土层，设计C轴柱下独立基础；每人根据所在组号和题号，完成各自要求的轴线基础设计。

对另外两根轴线的基础，只要求根据所给荷载确定基础底面尺寸。

1.3 设计内容１、设计柱下独立基础包括确定基础埋深、基础底面尺寸，对基础进行结构的内力分析、强度计算，确定基础高度、进行配筋计算，并满足构造设计要求，编写设计计算书。

２、绘制基础施工图包括基础平面布置图、基础大样图，并提出必要的技术说明。

1.4 地基基础设计成果1 地基基础设计计算书（1）设计计算书封面封面上应写明设计题目、学生姓名、专业、年级、指导教师姓名、完成日期（2）目录及正文格式（格式另见附属文件）。

2 设计图纸设计要求：绘制比例为1：100或1：200 A3图纸打印稿目录1 B轴与④轴线相交柱下基础埋置深度的选择2 地基承载力特征值的确定3 地基承载力特征值的修正4 基础底面尺寸的确定4.1初步选择基地尺寸4.1.1轴心荷载作用下基础底面面积4.2验算持力层地基承载力4.2.1基础和回填土重4.2.2基地最大压应力5 软弱下卧层的验算6 地基变形验算及沉降量计算7 基础高度的确定7.1基础类型的确定7.2计算基底净反力7.3系数Ch7.4基础的有效高度7.5基础底板厚度h7.6设计采用阶梯形基础底板厚度h7.7基础台阶宽度b及宽高比验算8 基础板底配筋计算9 A轴柱下基础埋置深度的选择10 地基承载力特征值的确定11 地基承载力特征值的修正12 基础底面尺寸的确定12.1初步选择基底尺寸12.1.1轴心荷载作用下基础底面面积12.1.2考虑偏心荷载作用的影响，取A0 = (1.1～1.4)A 12.2验算持力层地基承载力12.2.1基础和回填土重12.2.2偏心距12.2.3基底最大压应力13 C轴柱下基础埋置深度的选择14 地基承载力特征值的确定15 地基承载力特征值的修正16 基础底面尺寸的确定16.1初步选择基地尺寸16.1.1轴心荷载作用下基础底面面积16.1.2考虑偏心荷载作用的影响，取A0 = (1.1～1.4)A 16.2验算持力层地基承载力16.2.1基础和回填土重16.2.2偏心距16.2.3基底最大压应力设计心得与感想参考文献设计计算书根据课程设计任务书数据取值如下： A 轴：⎪⎩⎪⎨⎧=⋅==KN Vk m KN Mk KN Fk 712101282 ； B轴： ⎪⎩⎪⎨⎧=⋅==KN Vk m KN Mk KN Fk 902181883 ，⎪⎩⎪⎨⎧=⋅==KN V m KN M KNF 1172842448 ；C 轴： ⎪⎩⎪⎨⎧=⋅==KN Vk m KN Mk KNFk 441981187 ；1、 B 轴与④轴线相交柱下基础埋置深度的选择根据工程地质资料和设计要求，本轴线的基础持力层选用④土层，故初定基础埋置深度取d =0.45+0.5+1.2+1.5=3.65m 。

《土力学与地基基础》课程设计第一部分墙下条形基础课程设计一、墙下条形基础课程设计任务书（一）设计题目某教学楼采用毛石条形基础，教学楼建筑平面如图4-1所示，试设计该基础。

图4-1平面图（二）设计资料所示。

⑴工程地质条件如图4-2图4-2工程地质剖面图⑵室外设计地面-0.6m，室外设计地面标高同天然地面标高。

⑶由上部结构传至基础顶面的竖向力值分别为外纵墙∑F1K=558.57kN，山墙∑F2K=168.61kN，内横墙∑F3K=162.68kN，内纵墙∑F4K=1533.15kN。

⑷基础采用M5水泥砂浆砌毛石，标准冻深为1.2m。

（三）设计内容⑴荷载计算（包括选计算单元、确定其宽度）。

⑵确定基础埋置深度。

⑶确定地基承载力特征值。

⑷确定基础的宽度和剖面尺寸。

⑸软弱下卧层强度验算。

⑹绘制施工图（平面图、详图）。

（四）设计要求⑴计算书要求书写工整、数字准确、图文并茂。

⑵制图要求所有图线、图例尺寸和标注方法均应符合新的制图标准，图纸上所有汉字和数字均应书写端正、排列整齐、笔画清晰，中文书写为仿宋字。

⑶设计时间三天。

二、墙下条形基础课程设计指导书（一）荷载计算1.选定计算单元对有门窗洞口的墙体，取洞口间墙体为计算单元；对无门窗洞口的墙体，则可取1m为计算单元（在计算书上应表示出来）。

2.荷载计算计算每个计算单元上的竖向力值（已知竖向力值除以计算单元宽度）。

（二）确定基础埋置深度dGB50007-2002规定d min =Z d -h max 或经验确定d min =Z 0+（100~200）mm 。

式中 Z d ——设计冻深，Z d = Z 0·ψzs ·ψzw ·ψze ； Z 0——标准冻深；ψzs ——土的类别对冻深的影响系数，按规范中表5.1.7-1； ψzw ——土的冻胀性对冻深的影响系数，按规范中表5.1.7-2； ψze ——环境对冻深的影响系数，按规范中表5.1.7-3； （三）确定地基承载力特征值fa)5.0()3(m d b ak a -+-+=d b f f γηγη式中 f a ——修正后的地基承载力特征值（kPa ）； f ak ——地基承载力特征值（已知）（kPa ）；ηb 、ηb ——基础宽度和埋深的地基承载力修正系数（已知）；γ——基础底面以下土的重度，地下水位以下取浮重度（kN/m 3）；γm ——基础底面以上土的加权平均重度，地下水位以下取浮重度（kN/m 3）； b ——基础底面宽度（m ），当小于3m 按3m 取值，大于6m 按6m 取值； d ——基础埋置深度（m ）。

目录一、设计资料二、独立基础设计1、选择基础材料 (1)2、确定基础埋置深度 (2)3、计算地基承载力特征值 (3)4、初步选择基底尺寸 (4)5、验算持力层的地基承载力 (5)6、软弱下卧层的验算 (6)7、地基变形验算 (7)8、计算基底净反力 (8)9、验算基础高度 (9)10、基础高度（采用阶梯形基础） (10)11、变阶处抗冲切验算 (11)12、配筋计算 (12)13、确定A、B两轴柱子基础底面尺寸 (13)15、 B、C两轴持力层地基承载力验算 (14)16、设计图纸 (15)17、设计资料及设计任务进度...............................16-19柱下独立基础课程设计二、独立基础设计1.选择基础材料基础采用C25混凝土，HRB335级钢筋，预估基础高度0.75m。

2.选择基础埋置深度根据柱下独立基础课程设计任务书要求和工程地质资料选取。

①号土层：杂填土，层厚约0.5m，含部分建筑垃圾。

②号土层：粉质粘土，层厚1.2m，软塑，潮湿，承载力特征值f ak=130kPa。

③号土层：粘土，层厚1.5m，稍湿，承载力特征值f ak=180kPa。

④号土层：细砂，层厚3.0m，中密，承载力特征值f ak=240kPa。

⑤号土层：强风化砂质泥岩，很厚，中密，承载力特征值f ak=300kPa。

-0.45 +0.00Vk=96kNFk=1339KN 3.7m Mk=284KN.m基础剖面简图1、确定基础的埋置深度：由于该框架结构处于青海，则必须考虑土的冻账都基础的影响，则有： ：根据设计设计资料易知以上设计地面基础的顶面应低于设计遭受外界的破坏，所以同时为了避免基础外露不易浅于）规范规定基础的埋深（的控制：同时基础还受以下条件地基冻结条件所控制，故基础的埋置深度收到采用条形基础。

即有：得出查表为：基底平均压力测资料可知西宁地区的根据西宁地区的地质勘）（即：城市近郊，不冻胀图得出：粘性土依次和，教材查表《土力学与基础工程》三个参数依次参考最大冻结深度为西宁地区标准冻深为mm 100,m 5.01 1.098m,2.200021.1,2.2h 5-7,k 11002m,1.195.00.10.116.1-95.0,0.10.14-73-72-7,,-1.34m; 1.34m-1.16m,-;,max min max 000max min =+-=-==-=⨯⨯⨯=ψψψ==ψ=ψ=ψψψψ=ψψψ=-=h z d m pa z z z z z h z d d ze zw zs d ze zw zs ze zw zs ze zw zs d d① 号土层：染填土，层厚约0.5m ，含部分建筑垃圾② 号土层：粉质黏土，层厚1.2m 软塑，潮湿，承载力特征值f ak =130KPa 。

《土力学与地基基础》课程设计任务书一、课程设计的教学目的通过课程设计，使学生掌握钢筋混凝土墙下条形基础和柱下独立基础的理论知识和应用条件，能够初步选择基础方案，进行基础设计；能够绘制和识读基础结构施工图，增强解决工程实际问题的能力。

二、课程设计的内容和要求（一）柱下独立基础1.设计题目某多层现浇钢筋混凝土框架结构，房屋高度H=30m，室外地坪标高同自然地面，室内外高差450mm。

柱网布置如图所示，试进行柱下独立基础的设计。

2.上部结构传下来的荷载柱截面尺寸为500mm×500mm，上部结构作用在柱底的最不利荷载标准值见表1，上部结构作用在柱底的最不利荷载效应基本组合设计值见表2：柱底荷载标准值表1Fk (KN) Mk (KN•m) Vk (KN) 题号1 2 3 1 2 3 1 2 3柱底荷载效应基本组合设计值表2（二）墙下条形基础（锥形截面）1.设计题目某多层砖混结构，房屋高度H=15m，室外地坪标高同自然地面，室内外高差450mm。

结构平面布置如图所示，试进行墙下条形基础的设计。

2.上部结构传下来的荷载内外墙墙厚均为240mm，上部结构作用在墙底的最不利荷载标准值见表3，上部结构作用在墙底的最不利荷载效应基本组合设计值见表4。

墙底荷载标准值表3墙底荷载设计值表3（三）工程及水文地质材料1.工程地质条件该地区地势平坦，无相邻建筑物，经地质勘察，工程地质资料自上而下依次为：①杂填土：厚约0.5m，含部分建筑垃圾；②粉质粘土：厚1.2m，承载力特征值fak=130KN/m2；③粘土：厚1.5m，承载力特征值fak=210KN/m2；④全风化砂质泥岩：厚2.7m,承载力特征值fak=230KN/m2；⑤强风化砂质泥岩：厚3.0m,承载力特征值fak=300KN/m2；⑥中风化砂质泥岩：厚4.0m,承载力特征值fak=620KN/m2；建议持力层选第③层粘土层。

地基岩土物理力学参数表表52.水文地质资料地下水对混凝土无侵蚀性，地下水位深度位于地表下3.5m，且属于不冻胀土。

《土力学与地基基础》课程设计——桩基础工程设计（适用于土木工程类专业）编写人：***福建工程学院土木工程系2010-10-31目录第1部分桩基础设计任务书 (1)（一）设计题目 (1)（二）设计内容 (2)（三）设计要求 (2)（四）参考资料 (3)第2部分桩基础设计指导书 (3)（一）必要的资料准备 (3)（二）选定桩型、桩长和截面尺寸 (4)（三）确定单桩竖向及水平承载力特征值，确定桩数并进行桩的布置 (4)（四）桩身结构设计 (5)（五）桩基承载力验算 (5)（六）承台设计 (7)（七）绘施工图、施工说明 (8)第1部分桩基础设计任务书（一）设计题目某住宅楼桩基础设计(1)设计资料1、建筑场地土层按其成因土的特征和力学性质的不同自上而下划分为四层，物理力学指标见下表。

勘查期间测得地下水水位深为2.0m,地下水水质分析结果表明，本场地下水无腐蚀性。

建筑安全等级为2级，已知上部框架结构由柱子传来的荷载：=3200kN,M=400kN m，H = 50kN；V承台底面埋深：D＝2.0m。

2、根据地质资料，以粉质粘土(2)为桩尖持力层，钢筋混凝土预制桩断面尺寸为300×300，桩长为10.0m3、桩身资料：混凝土为C30，轴心抗压强度设计值fc＝15MPa，弯曲强度设计值为fm＝16.5MPa，主筋采用：4Φ16，强度设计值：fy＝310MPa4、承台设计资料：混凝土为C30，轴心抗压强度设计值为fc＝15MPa，弯曲抗压强度设计值为fm＝1.5MPa。

附：1）：土层主要物理力学指标；2）：单桩静载荷试验曲线。

附表二：（二）设计内容（1）搜集工程地质资料和设计资料（2）选择桩型、桩端持力层及桩身截面（3）确定单桩竖向承载力标准值和设计值（4）初步选择承台尺寸（5）确定桩数及其平面布置（6）单桩承载力验算和桩身结构验算（7）进行软弱下卧层（若存在）验算和沉降计算（8）承台结构设计及验算（9）基础施工图设计，包括桩的平面布置图，桩身配筋图，承台配筋和必要的施工说明。
