易消教育：备考2020年一级消防工程师,你需要知道消防水泵吸水管的布置要求docx

消防水泵吸水管和出水管设置要求随着城市化进程的加速，城市建设规模不断扩大，城市化程度不断提高，消防安全问题日益凸显。

消防水泵是消防系统的重要组成部分，其吸水管和出水管的设置要求至关重要。

本文将从设计、安装、检验等方面，详细介绍消防水泵吸水管和出水管的设置要求。

一、设计要求1.吸水管和出水管的直径应符合设计要求，应根据建筑物的高度、建筑物内部水压等因素进行计算，保证消防水泵的正常运行。

2.消防水泵的吸水管和出水管应具有一定的强度和耐久性，能够承受一定的水压和流量，不易破裂、变形等。

3.吸水管和出水管的管道材质应符合国家标准，应选用耐腐蚀、耐压、耐磨损、耐高温等特殊材料。

4.吸水口应设置在水源附近，应考虑到水源的稳定性、水质的清洁度等因素，确保吸水口不易受到污染和堵塞。

5.出水口应设置在建筑物内部或外部，应考虑到建筑物的消防需求、灭火设备的使用情况等因素，确保出水口能够满足灭火需求。

6.吸水管和出水管的连接应采用专用接头，确保连接牢固、不易漏水。

二、安装要求1.吸水管和出水管的安装应符合设计要求，应根据建筑物的结构、地形、水源等因素进行合理布置，确保消防水泵的正常运行。

2.吸水管和出水管的安装应符合国家标准和行业标准，应采用专业工具和设备进行安装，确保安装质量。

3.吸水管和出水管的安装应注意管道的坡度和弯曲度，确保水流畅通，不易积水、滞留。

4.吸水口和出水口的安装应符合消防规范，应设置在易于操作、维修、更换的位置，确保出水口的灭火效果。

5.吸水口和出水口的安装应注意防护，应采取防止外力破坏、防止污染等措施，确保吸水口和出水口的正常使用。

三、检验要求1.吸水管和出水管的检验应在安装完成后进行，应检查管道的连接、管道的密封性、管道的通畅性等方面，确保管道的正常使用。

2.吸水口和出水口的检验应定期进行，应检查吸水口和出水口的清洁度、防护措施、使用情况等方面，确保吸水口和出水口的正常使用。

3.消防水泵的检验应定期进行，应检查水泵的运行状态、水泵的维护情况、水泵的使用寿命等方面，确保消防水泵的正常运行。

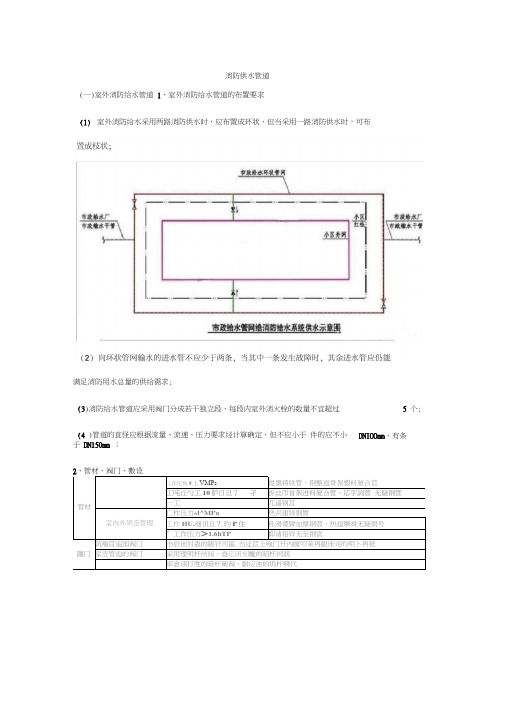

消防供水管道（一）室外消防给水管道1、室外消防给水管道的布置要求（1）室外消防给水采用两路消防供水时，应布置成环状，但当采用一路消防供水时，可布置成枝状；（2）向环状管网输水的进水管不应少于两条，当其中一条发生故障时，其余进水管应仍能满足消防用水总量的供给需求；（3）消防给水管道应采用阀门分成若干独立段，每段内室外消火栓的数量不宜超过5个; （4）管道的直径应根据流量、流速、压力要求经计算确定，但不应小于DNIOOmm，有条件的应不小于DN150mm ；2、管材、阀门、敷设（1）消防给水系统管道的最高点处宜设自动排气阀；消防水泵出水管上的止回阀宜采用水锤消除止回阀，当消防水泵供水高度超过24m时，应采用水锤消除器；当消防水泵出水管上设有囊式气压罐时，可不设水锤消除设施；在寒冷和严寒地区，室外阀门井应采取防冻措施；消防给水系统的室内外消火栓、阀门等设置位置，应设置永久性固定标志。

安装示意圉③ 过滤器和减压阀前后应设压力表，压力表的表盘直径不应小于 计压力的2倍； (2) 减压阀的设置规定:①减压阀应设置在报警阀组入口前，当连接两个及以上报警阀组时，应设置备用减压阀; 控制阀门减压阀备用减压阀| *水流万向100mm ，最大量程宜为设木辜4②减压阀的进口处应设置过滤器，过流面积不应小于管道截面面积大 4倍，过滤器的孔网直径不宜小于 4-5目/c m 2；h过滤器2、6压力去3.人9.刑阀4、减压阀5、安全阀&芳通道④过滤器前和减压阀后应设置控制阀门；⑤减压阀后应设置压力试验排水阀；⑥减压阀应设置流量监测测试接口或流量计；⑦垂直安装的减压阀，水流方向宜向下；⑧比例式减压阀宜垂直安装，可调式减压阀宜水平安装（此处记笔直调平）；⑨减压阀和控制阀门宜有保护或锁定调节配件的装置；⑩接减压阀的管道不应有气堵、气阻；（3）当埋地管直径不小于DNIOOmm时，应在管道弯头、三通、堵头等位置设置钢筋混凝土支墩；消防给水管道不宜穿越建筑基础，当必须穿越时，应采取防护套管等保护措施；埋地钢管和铸铁管应根据土壤和地下水腐蚀性等因素确定管外壁防腐措施；海边、空气潮湿等空气中含有腐蚀性介质的场所的架空管道外壁应采取相应的防腐措施；（二）室内消防给水管道（1）室内消火栓系统管网应布置成环状，当室内消火栓设计流量不大于20L/S，且室内消火栓数量不超过10个时，可布置成枝状；（2）当由室外生产、生活、消防合用系统直接供水时，合用系统除应满足室外消防给水设计流量以及生产、生活最大小时设计流量的要求外，还应满足室内消防给水系统的设计流量和压力要求；（3）室内消防管道管径应根据系统设计流量、流速、压力要求经计算确定；室内消火栓竖管管径应根据竖管最低流量经计算确定，但不应小于DNIOOmm;（4 ）室内消火栓竖管应保证检修管道时关闭停用的竖管不超过1根，当竖管超过4根时,可关闭不相邻的2根；每根竖管与供水横干管相接处应设置阀门；（5 ）室内消防栓给水管网宜与自动喷水等其他水灭火系统的臂网分开设置；当合用消防泵时，供水管路沿水流方向应在报警阀前分开设置；（6）消防给水管道的设计流速不宜大于 2.5m/s，任何消防管道的给水流速不应大于7m/s ；。

消防水泵布置要求消防水泵是消防系统中的核心设备，其布置要求直接关系到消防系统的正常运行和灭火效果。

合理的消防水泵布置能够保证消防水源充足、供水稳定，提高灭火效率和成功率。

本文将介绍消防水泵布置的要求。

一、消防水泵布置位置要合理消防水泵应布置在建筑物的地下室、地下防火分区或地下自动喷水灭火系统泵房内。

泵房应设置在建筑物的中央位置，便于消防水源与火灾现场之间的接近距离尽可能短。

泵房应具备良好的通风条件，确保水泵运行时的散热和排烟。

二、消防水泵布置要满足供水要求1. 消防水泵应根据建筑物的消防水源需求和灭火系统的设计要求进行选择和布置。

根据建筑物的高度、占地面积、火灾危险性等因素确定消防水泵的数量和功率。

2. 消防水泵的布置应满足建筑物消防系统的供水压力和流量要求。

消防水泵应能够提供足够的水压和流量，确保在火灾发生时能够及时供水，满足灭火需求。

三、消防水泵布置要保持通道畅通消防水泵房的进出通道应保持畅通，方便消防车辆和人员的进出。

通道的宽度应满足消防车辆的要求，以便消防车辆能够快速进入泵房进行维护和检修。

四、消防水泵布置要注意防火安全消防水泵房应具备防火安全措施，如消防水泵房内禁止存放易燃物品，保持整洁干净。

泵房应设置自动喷水灭火系统和火灾报警装置，确保泵房内的火灾能够及时被发现和扑灭。

五、消防水泵布置要保证可靠运行消防水泵应配备可靠的电源系统，如备用电源或应急发电机组，以保证在断电或供电不足时能够正常运行。

水泵的控制系统应具备自动启停和远程监控功能，确保水泵能够及时启动并正常运行。

六、消防水泵布置要定期维护检修消防水泵应定期进行维护检修，确保其正常运行。

维护检修包括清洁水泵、检查电气系统、更换易损件等。

定期维护检修能够及时发现和排除故障，提高消防水泵的可靠性和使用寿命。

总结起来，消防水泵布置要求包括合理的位置选择、满足供水要求、保持通道畅通、注意防火安全、保证可靠运行和定期维护检修。

通过严格遵守这些要求，能够确保消防水泵在火灾发生时能够及时供水，提高灭火效果，保障人员和财产的安全。

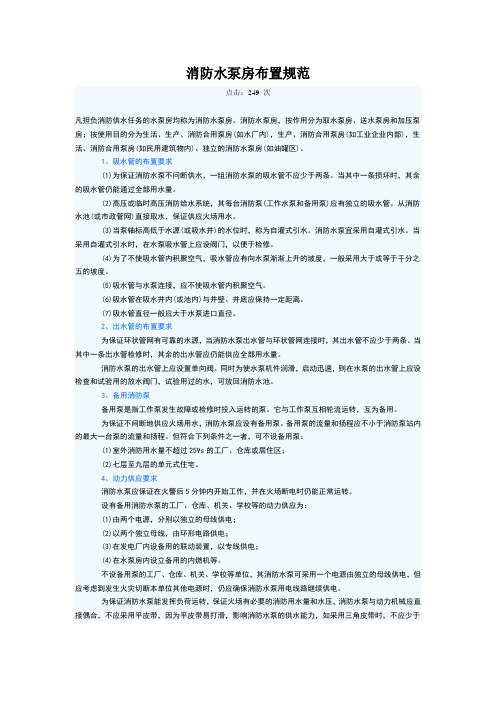

消防水泵房布置规范点击：249 次凡担负消防供水任务的水泵房均称为消防水泵房。

消防水泵房，按作用分为取水泵房、送水泵房和加压泵房；按使用目的分为生活、生产、消防合用泵房(如水厂内)，生产、消防合用泵房(如工业企业内部)，生活、消防合用泵房(如民用建筑物内)、独立的消防水泵房(如油罐区)。

1、吸水管的布置要求(1)为保证消防水泵不问断供水，一组消防水泵的吸水管不应少于两条。

当其中一条损坏时，其余的吸水管仍能通过全部用水量。

(2)高压或临时高压消防给水系统，其每台消防泵(工作水泵和备用泵)应有独立的吸水管。

从消防水池(或市政管网)直接取水，保证供应火场用水。

(3)当泵轴标高低于水源(或吸水井)的水位时，称为自灌式引水。

消防水泵宜采用自灌式引水。

当采用自灌式引水时，在水泵吸水管上应设阀门，以便于检修。

(4)为了不使吸水管内积聚空气，吸水管应有向水泵渐渐上升的坡度，一般采用大于或等于千分之五的坡度。

(5)吸水管与水泵连接，应不使吸水管内积聚空气。

(6)吸水管在吸水井内(或池内)与井壁、井底应保持一定距离。

(7)吸水管直径一般应大于水泵进口直径。

2、出水管的布置要求为保证环状管网有可靠的水源，当消防水泵出水管与环状管网连接时，其出水管不应少于两条。

当其中一条出水管检修时，其余的出水管应仍能供应全部用水量。

消防水泵的出水管上应设置单向阀。

同时为使水泵机件润滑，启动迅速，则在水泵的出水管上应设检查和试验用的放水阀门，试验用过的水，可放回消防水池。

3、备用消防泵备用泵是指工作泵发生故障或检修时投入运转的泵。

它与工作泵互相轮流运转，互为备用。

为保证不间断地供应火场用水，消防水泵应设有备用泵。

备用泵的流量和扬程应不小于消防泵站内的最大一台泵的流量和扬程。

但符合下列条件之一者，可不设备用泵：(1)室外消防用水量不超过25Vs的工厂、仓库或居住区；(2)七层至九层的单元式住宅。

4、动力供应要求消防水泵应保证在火警后5分钟内开始工作，并在火场断电时仍能正常运转。

消防水泵吸水管和出水管设置要求消防水泵是保障消防用水供应的重要设备之一，其吸水管和出水管的设置是否科学合理，直接关系到消防水泵的正常运行和供水能力。

下面从吸水管和出水管的设置要求方面进行介绍。

1.吸水管的设置要求：(1)吸水管的口径一般应大于或等于消防水泵进口口径，以保证吸入的水能够满足水泵的供水要求。

(2)吸水管的长度不能太长，不得超过水平管道长度的3倍。

过长的吸水管容易产生阻力，影响水力性能和供水能力。

(3)吸水管应设置在靠近消防水源的位置，尽可能减少弯头和过渡连接，降低水的阻力。

(4)吸水管的布置要求符合施工标准和标准图集要求。

吸水管的布置应符合消防水泵厂家技术手册中的要求，以达到最佳的吸水效果。

(5)吸水管应该注意保持通畅，不得出现漏水、渗漏、阻塞等情况。

(6)吸水管需要设置过滤网，以减少泵内异物的进入。

同时，可在吸水管与水源之间设置应急泵一起使用，以备突发情况。

2.出水管的设置要求：(1)出水管的管径应大于或等于消防水泵出口管径，以确保供水稳定。

(2)出水管应在水泵室内设置，长度不宜过长，不得多于10米，过长过多的管道也会降低水的供应能力。

(3)出水管应尽量减少弯头和过渡连接，以减小水的阻力。

(4)对于不同类型、口径的出水管，其弯头的管径、数量、高度和所在位置等也要符合消防设施标准的规定。

(5)出水管的设置还应考虑安装水流指示器、水刀等消防器材。

以上是关于消防水泵吸水管和出水管设置的一些基本要求，由此可知，吸水管和出水管的设置，需要结合实际情况进行定制化设置，科学合理化布置，方能充分发挥消防水泵在灭火工作中的作用。

(一)室外消防给水管道1、室外消防给水管道的布置要求(1)室外消防给水采用两路消防供水时，应布置成环状，但当采用一路消防供水时，可布满足消防用水总量的供给需求;(3)消防给水管道应采用阀门分成若干独立段，每段内室外消火栓的数量不宜超过 5 个;(4 )管道的直径应根据流量、流速、压力要求经计算确定，但不应小于件的应不小于DN150mm ；管材丄作压佝W丄VMPs侵墨铸铁管、钢整返骨架塑料复合苣工吨丘勺工10胪日旦7 孑拆丝帀首架进料复合管、応字詞菅无疑钢管一工兀遥钢莒室内外架空管理匚柞压力«l^MPa热浜建锌钢胃工柞HU.细讯旦7.旳P住孙滑谡肄加厚钢菅、热逗舉舜无疑與号”工作压力＞1.6hTP抑诸铝锌无至钢営隨门筑喘苜追国阀门书启闭対蛊的睹钎司區.当迂苣上咆门幵內瞠叩茉再耐床诧旳明卜再祇室空管迫的阀门采用理明杆闸阀、巻応闭刻魔的昭杆祠润率倉诩打度的暗杆阐阀、耐应浊的塢杆啊代消防供水管道DNIOOmm，有条(1)消防给水系统管道的最高点处宜设自动排气阀；消防水泵出水管上的止回阀宜采用水锤消除止回阀，当消防水泵供水高度超过24m时，应采用水锤消除器；当消防水泵出水管上设有囊式气压罐时，可不设水锤消除设施；在寒冷和严寒地区，室外阀门井应采取防冻措施；消防给水系统的室内外消火栓、阀门等设置位置，应设置永久性固定标志。

出驀(2)减压阀的设置规定: ①减压阀应设置在报警阀组入口前，当连接两个及以上报警阀组时，应设置备用减压阀;报警阀控制阀门备用减压阀M ；水流方向②减压阀的进口处应设置过滤器，过流面积不应小于管道截面面积大4倍，过滤器的孔网直径不宜小于4-5目/c m2；5J安装示患图③过滤器和减压阀前后应设压力表，压力表的表盘直径不应小于100mm，最大量程宜为设计压力的2倍;t 2：1k过滤器N 6屁力譴3, J A啊阀4.减压阀乩安全阀汉旁通道④过滤器前和减压阀后应设置控制阀门；⑤减压阀后应设置压力试验排水阀；⑥减压阀应设置流量监测测试接口或流量计；⑦垂直安装的减压阀，水流方向宜向下；⑧比例式减压阀宜垂直安装，可调式减压阀宜水平安装（此处记笔直调平）；⑨减压阀和控制阀门宜有保护或锁定调节配件的装置；⑩接减压阀的管道不应有气堵、气阻；（3）当埋地管直径不小于DNIOOmm时，应在管道弯头、三通、堵头等位置设置钢筋混凝土支墩；消防给水管道不宜穿越建筑基础，当必须穿越时，应采取防护套管等保护措施；埋地钢管和铸铁管应根据土壤和地下水腐蚀性等因素确定管外壁防腐措施；海边、空气潮湿等空气中含有腐蚀性介质的场所的架空管道外壁应采取相应的防腐措施；（二）室内消防给水管道1）室内消火栓系统管网应布置成环状，当室内消火栓设计流量不大于火栓数量不20L/s ，且室内消超过10 个时，可布置成枝状；（2）当由室外生产、生活、消防合用系统直接供水时，合用系统除应满足室外消防给水设计流量以及生产、生活最大小时设计流量的要求外，还应满足室内消防给水系统的设计流量和压力要求；（3）室内消防管道管径应根据系统设计流量、流速、压力要求经计算确定；室内消火栓竖管管径应根据竖管最低流量经计算确定，但不应小于DN100mm;（4 ）室内消火栓竖管应保证检修管道时关闭停用的竖管不超过 1 根，当竖管超过4 根时，可关闭不相邻的2 根；每根竖管与供水横干管相接处应设置阀门；（5）室内消防栓给水管网宜与自动喷水等其他水灭火系统的臂网分开设置；当合用消防泵时，供水管路沿水流方向应在报警阀前分开设置；6 ）消防给水管道的设计流速不宜大于 2.5m/s ，任何消防管道的给水流速不应大于7m/s ；。

消防水泵设置要求和标准全文共四篇示例，供读者参考第一篇示例：消防水泵是建筑消防系统中的重要组成部分，它的设置要求和标准对于保障建筑物和人员的安全至关重要。

消防水泵设置要求和标准主要包括以下几个方面：一、消防水泵的选型和设计1. 消防水泵的选型应符合国家标准和相关规范要求，根据建筑物的用途、高度、面积等因素确定水泵的流量和扬程等参数。

2. 消防水泵应采用双泵同步供水系统，确保在一个水泵故障时另一个水泵能够继续工作，保障消防用水的供应。

3. 消防水泵的设计应考虑到建筑物的消防水压需求，保证水泵的工作性能和可靠性。

二、消防水泵的设置位置和布置1. 消防水泵应设置在建筑物的地下室或消防泵房内，保证水泵的环境安全和设备稳定。

2. 消防水泵的设置应符合消防规范的相关要求，确保水泵的布置合理和易于维护。

3. 消防水泵的设置应考虑到消防管网的连接和布局，保证供水管道的畅通和消防设备的有效使用。

三、消防水泵的运行和维护1. 消防水泵应定期进行试运行和检查，保证水泵的正常工作状态和性能。

2. 消防水泵的维护应按照装置使用说明书和相关标准要求进行，确保水泵设备的安全和可靠性。

3. 消防水泵的运行人员应具备相关的操作技能和知识，保证对水泵设备的正确操作和维护。

消防水泵的设置要求和标准是建筑消防系统中的重要组成部分，它直接关系到建筑物和人员的安全。

在设置和使用消防水泵时，必须严格按照相关规范和标准要求进行，确保水泵设备的正常工作和可靠性，保障建筑物和人员的安全。

第二篇示例：消防水泵是消防系统中的重要组成部分，它的设置要求和标准直接关系到整个消防系统的安全性和可靠性。

为了保障人民的生命财产安全，消防水泵必须按照相关的要求和标准进行设置。

本文将介绍消防水泵设置的要求和标准，希望对大家有所帮助。

一、消防水泵设置的要求1.设备选型合理：消防水泵的选型应根据建筑物的实际情况和消防系统的需求来确定，上下水压力、流量等参数要符合建筑物的实际需求。

给排水工程规范要求之消防水系统管道布局标准消防水系统是建筑物的重要组成部分，对于建筑物的消防安全起着至关重要的作用。

而消防水系统中，管道布局标准是确保系统正常运行和有效应对火灾的重要一环。

本文将就消防水系统管道布局标准进行详细论述，以确保工程的质量和安全。

一、消防水系统管道布局的原则和要求1. 管道布局应符合消防设计要求，满足相关消防规范和标准的要求。

2. 管道布局应便于维修和保养，确保系统的可靠性和正常运行。

3. 管道布局应避免与其他管线干扰，防止交叉污染和故障发生。

4. 管道布局应尽量缩短管线长度，减小压力损失，提高供水效率。

5. 管道布局应符合建筑的使用特点和消防安全要求，确保灭火效果和逃生通道的通畅。

二、室内消防水系统管道布局的标准1. 水源及水泵房应靠近建筑的外墙，方便消防车辆和消防水源的接驳。

2. 消防管网应根据建筑物的布局和使用功能，合理划分不同的分区和供水分区。

3. 消防水系统的供水主干管道应直接与室外消防供水管道相连接，供水量应符合设计要求。

4. 消防水系统应设置水平管道和立管，水平管道布置在建筑物的每一层，立管布置在每个楼层内或建筑物的核心区域。

5. 消防水系统的分支管道应根据建筑物的布局和使用要求，合理分布在不同区域、楼层和房间，确保消防水源的覆盖范围和供水效果。

6. 消防水系统的喷头应根据不同区域和消防需求，选择合适型号，并按照规定的间距布置在墙壁、天花板或其他适宜的位置。

7. 消防栓和消防水枪应布置在易于操作和触达的位置，设置的高度应符合人体工程学要求。

8. 消防水系统的室内管道应设置合适的支撑和固定装置，确保管道的稳固和可靠。

三、室外消防水系统管道布局的标准1. 室外消防供水管道的布局应符合建筑物的布置，尽量缩短供水管道的长度和减小压力损失。

2. 室外消防供水管道的埋深应符合规范要求，管道应设置防冻措施，确保在恶劣天气条件下也能正常使用。

3. 室外消防供水管道的开孔口和阀门应设置在易于操作和维修的地方，同时要防止非法切断和滥用。

消防水泵吸水管的布置要求
消防水泵吸水管的布置(保证不漏气、不积气、不吸气)
1.一组消防水泵，吸水管不应少于两条，当其中一条损坏或检修时，其余吸水管应仍能通过全部消防给水设计流量;
2.消防水泵吸水管布置应避免形成气囊;
3.消防水泵吸水口的淹没深度应满足消防水泵在最低水位运行安全的要求，吸水管喇叭口在消防水池最低有效水位下的淹没深度应根据吸水管喇叭口的水流速度和水力条件确定，但不应小于600mm。

当采用旋流防止器时，淹没深度不应小于200mm;
4.消防水泵的吸水管上应设置明杆闸阀或带自锁装置的蝶阀，但当设置暗杆阀门时应设有开启刻度和标志;当管径超过DN300时，宜设置电动阀门;
5.消防水泵吸水管的直径小于DN250时，其流速宜为1.0m/s-1.2m/s;直径大于DN250时，宜为
1.2m/s-1.6m/s;
6.吸水井的布置应满足井内水流顺畅、流速均匀、不产生涡漩的要求，并应便于安装施工;
7.消防水泵的吸水管穿越消防水池时，应采用柔性套管;采用刚性防水套管时应在水泵吸水管上设置柔性接头，且管径不应大于DN150。

8.消防水泵吸水管可设置管道过滤器，管道过滤器的过水面积应大于管道过水面积的4倍，且孔径不宜小于3mm。

9.消防水泵吸水管水平管段上不应有气囊和漏气现象，变径连接时，应采用偏心异径管件并采用管顶平接。

消防水泵吸水管的布置要求1.吸水管应尽量直线布置，并保持水平。

这样可以减小水流阻力，提高水泵的性能。

如果吸水管中有弯曲或者倾斜，水泵的工作效率会受到影响。

2.吸水管的布置应避免尖锐的弯曲，弯曲半径应大于管道直径的两倍。

弯曲过小会增加水流阻力，造成水泵吸水困难。

3.吸水管的直径应根据实际需要确定。

一般来说，吸水管的直径应大于或等于消防水泵进水口的直径。

这样可以确保水泵能够获得足够的水量。

4.吸水管与水源的连接应采用固定连接方式。

如果是通过软管连接，应保证连接处牢固可靠，不易造成漏水。

5.吸水管的末端应距离水源底部一定的距离。

理想情况下，吸水管的末端应距离水源底部的高度不小于1米，以避免吸入杂质和泥沙对水泵造成损坏。

6.吸水管的水源应足够清洁，不含大颗粒的污物和杂质。

如果水源中有较多的泥沙或者杂质，应采取适当的过滤措施，保护水泵的正常工作。

7.吸水管的宽度应足够宽，以满足水泵吸水时的需求。

如果吸水管太窄，在工作时可能会造成水压降低，影响水泵的工作效果。

8.吸水管的保温和防冻工作也需要考虑。

在寒冷地区，吸水管路线可以选择埋入地下或者采取其他保温措施，防止管道在低温环境下冻结。

9.吸水管的布置应有一定的余量，预留备用的吸水点。

在异常情况下，如水源受阻或者水泵进水管道堵塞，可以迅速更换吸水点，保证灭火操作的持续进行。

总之，消防水泵吸水管的布置要求是保证系统正常工作的基础。

通过合理的布置，可以确保水泵能够获得足够的水源供给，提高灭火的效果和成功率。

在实践中，需要根据具体情况进行布置，同时考虑到各种因素，确保系统的安全可靠性。
