消防水泵控制柜操作使用说明书一.送电步骤1.将双电源开关拨到自动位置,隔离开关1QF、2QF合闸,双电源转换开关自动检测来电,两路来电都正常,常用电源与备用电源指示灯HR1、HR2亮起,切换开关自动切换到常用电源开关合闸。
2.旋动SA2电压转换开关,检查相间电压是否正常。
3.合上保险丝开关FU1,二次回路送电。
4.开启水泵的主开关1QM、2QM送电。
二.手动控制功能简介:手动控制只用于现场调试、清理水池的功能,运行时必须要有人看护,避免水泵无水运行而造成水泵损坏。
1.手动-自动转换旋钮SA1在手动位置。
2.按下启动按钮1SB、2SB水泵运行,运行指示灯1HG、2HG亮起。
3.按下停止按钮1SSB、2SSB水泵停止,运行指示灯1HG、2HG熄灭。
4.故障时自动停泵,故障指示灯1HR、2HR亮起。
三.一控二自动控制功能简介:控制柜接收五个水位信号(超停泵水位、停泵水位、起单泵水位、起双泵水位、超高水位),实现两台泵交替、逐台启动与停止的功能。
1.手动-自动转换旋钮SA1在自动位置。
2.第一次起单泵水位时泵1自动启动运行,泵1运行指示灯亮起。
第二次起单泵水位时泵2自动启动运行,泵2运行指示灯亮起。
3.起单泵水位时泵1已运行,到达起双泵水位时泵2自动启动运行。
起单泵水位时泵2已运行,到达起双泵水位时泵1自动启动运行。
4.停泵水位时泵1泵2都停止。
5.水位低于超停泵水位时,起单泵水位有信号泵1泵2不动作,收到超高水位信号时启动双泵。
6.泵1故障时泵1自动停止,并且自动切换到泵2运行。
泵2故障时泵2自动停止,并且自动切换到泵2运行。
四.BAS接口本机与BAS通讯使用标准MODBUS-RTU协议,RS485通讯接口。
详情见附件记录:南京3号线BAS与车站排水泵接口功能测试大纲及记录.pdf五.故障分析及排除1.泵运行热继开关跳闸分析:热继开关过电流偏小排除方法:调节开关上的微调旋钮向‘+’方向调节,调到适当位置2.自动状态下水位低于停泵水位泵还在运行分析:浮球信号不正确排除方法:纠正信号与实际一致3.水池水抽干,浮球信号都正常,泵还在运行分析:接触器硬件卡死排除方法:更换接触器4.水泵不能自动运行分析:旋钮SA1触点松动或起泵浮球失灵或PLC坏掉排除方法:修复故障或更换PLC5.FU1熔断器保险丝熔断分析:控制线路或到柜外的电缆有短路或漏电(浮球线缠绕破皮)排除方法:查明线路受损短路处,更换保险丝6.PLC正常情况下BAS无法读取信号分析:输出信号线接头松动,九针头子脱焊排除方法:检查端子排X3的端子1、2电线是否虚接或接反,拆下九针头检查焊接位置是否脱焊,脱焊的话用烙铁修复(焊接脚号按图纸)六.安全注意专业维护人员在维护时请悬挂“设备维护中请勿操作”警示牌,以防他人误操作切断总电源与切断二次回路电源。

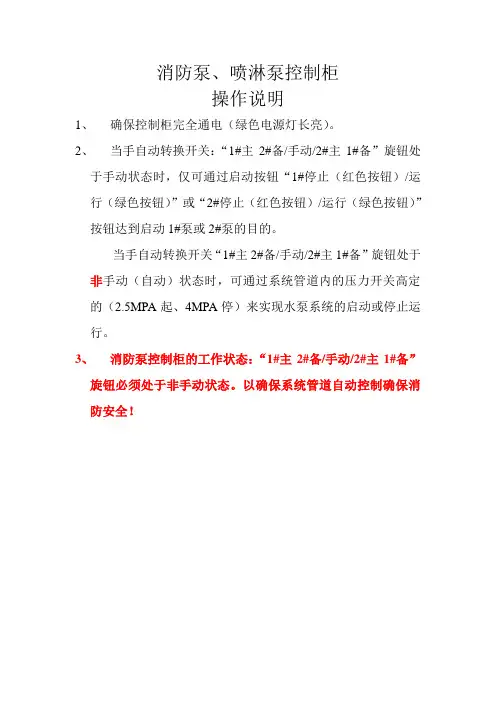

消防泵、喷淋泵控制柜
操作说明
1、确保控制柜完全通电(绿色电源灯长亮)。
2、当手自动转换开关:“1#主2#备/手动/2#主1#备”旋钮处
于手动状态时,仅可通过启动按钮“1#停止(红色按钮)/运行(绿色按钮)”或“2#停止(红色按钮)/运行(绿色按钮)”
按钮达到启动1#泵或2#泵的目的。
当手自动转换开关“1#主2#备/手动/2#主1#备”旋钮处于非手动(自动)状态时,可通过系统管道内的压力开关高定的(2.5MPA起、4MPA停)来实现水泵系统的启动或停止运行。
3、消防泵控制柜的工作状态:“1#主2#备/手动/2#主1#备”
旋钮必须处于非手动状态。
以确保系统管道自动控制确保消防安全!。

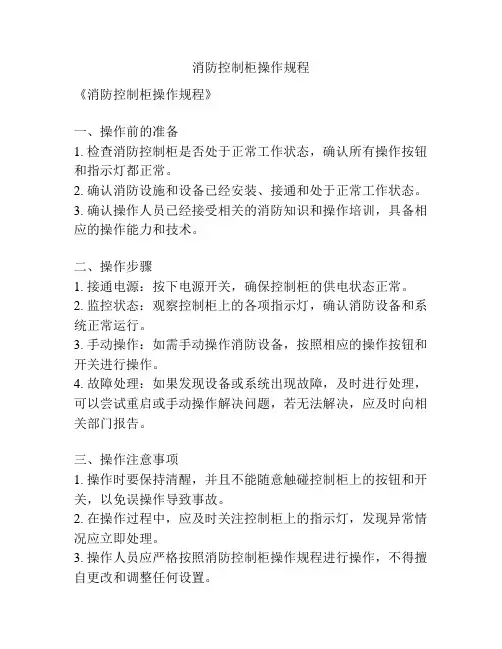

消防控制柜操作规程
《消防控制柜操作规程》
一、操作前的准备
1. 检查消防控制柜是否处于正常工作状态,确认所有操作按钮和指示灯都正常。
2. 确认消防设施和设备已经安装、接通和处于正常工作状态。
3. 确认操作人员已经接受相关的消防知识和操作培训,具备相应的操作能力和技术。
二、操作步骤
1. 接通电源:按下电源开关,确保控制柜的供电状态正常。
2. 监控状态:观察控制柜上的各项指示灯,确认消防设备和系统正常运行。
3. 手动操作:如需手动操作消防设备,按照相应的操作按钮和开关进行操作。
4. 故障处理:如果发现设备或系统出现故障,及时进行处理,可以尝试重启或手动操作解决问题,若无法解决,应及时向相关部门报告。
三、操作注意事项
1. 操作时要保持清醒,并且不能随意触碰控制柜上的按钮和开关,以免误操作导致事故。
2. 在操作过程中,应及时关注控制柜上的指示灯,发现异常情况应立即处理。
3. 操作人员应严格按照消防控制柜操作规程进行操作,不得擅自更改和调整任何设置。
四、操作结束
1. 操作完毕后,应按顺序关闭相关按钮和开关,断开电源。
2. 检查消防控制柜及周围环境,确保无人员遗留物品及异常情况。
3. 定期对消防控制柜进行检查维护,保持设备的正常运行状态。
以上即为《消防控制柜操作规程》,希望所有操作人员能够严格遵守,确保消防设备和系统的正常运行,保障人员的生命财产安全。
消防泵、喷淋泵控制柜
操作说明
1、确保控制柜完全通电(绿色电源灯长亮)。
2、当手自动转换开关:“1#主2#备/手动/2#主1#备”旋钮处
于手动状态时,仅可通过启动按钮“1#停止(红色按钮)/运行(绿色按钮)”或“2#停止(红色按钮)/运行(绿色按钮)”
按钮达到启动1#泵或2#泵的目的。
当手自动转换开关“1#主2#备/手动/2#主1#备”旋钮处于非手动(自动)状态时,可通过系统管道内的压力开关高定的(2.5MPA起、4MPA停)来实现水泵系统的启动或停止运行。
3、消防泵控制柜的工作状态:“1#主2#备/手动/2#主1#备”
旋钮必须处于非手动状态。
以确保系统管道自动控制确保消防安全!。

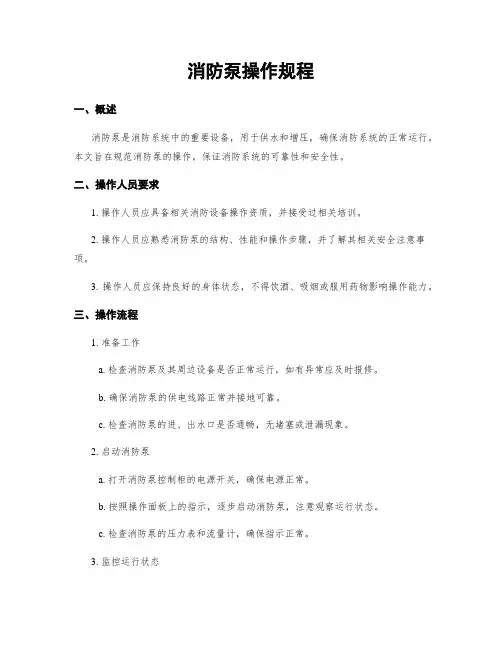

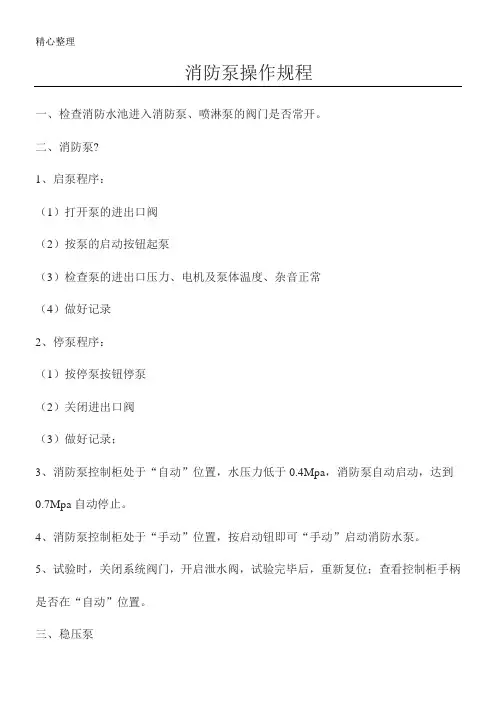

消防泵操作规程一、概述消防泵是消防系统中的重要设备,用于供水和增压,确保消防系统的正常运行。
本文旨在规范消防泵的操作,保证消防系统的可靠性和安全性。
二、操作人员要求1. 操作人员应具备相关消防设备操作资质,并接受过相关培训。
2. 操作人员应熟悉消防泵的结构、性能和操作步骤,并了解其相关安全注意事项。
3. 操作人员应保持良好的身体状态,不得饮酒、吸烟或服用药物影响操作能力。
三、操作流程1. 准备工作a. 检查消防泵及其周边设备是否正常运行,如有异常应及时报修。
b. 确保消防泵的供电线路正常并接地可靠。
c. 检查消防泵的进、出水口是否通畅,无堵塞或泄漏现象。
2. 启动消防泵a. 打开消防泵控制柜的电源开关,确保电源正常。
b. 按照操作面板上的指示,逐步启动消防泵,注意观察运行状态。
c. 检查消防泵的压力表和流量计,确保指示正常。
3. 监控运行状态a. 定期观察消防泵的运行状态,如有异常声音或振动应立即停机检查。
b. 检查消防泵的温度,确保不超过设定范围。
c. 定期检查消防泵的润滑油和冷却水,确保充足。
4. 停止消防泵a. 在消防泵运行正常的情况下,先将负载逐渐减小,然后按照操作面板上的指示停止消防泵。
b. 关闭消防泵控制柜的电源开关。
c. 检查消防泵周边设备是否正常,如有异常应及时报修。
四、安全注意事项1. 操作人员应穿戴个人防护装备,包括安全帽、防护眼镜、耳塞等。
2. 操作人员应遵守消防泵操作规程,不得随意更改操作参数。
3. 操作人员应定期参加消防泵操作培训和安全知识培训,提高应急处理能力。
4. 在操作过程中,严禁将手或其他物体伸入消防泵内部,以免发生意外。
5. 如发现消防泵运行异常或故障,应立即停机检修或报修。
五、应急处理1. 在发生火灾或其他紧急情况时,操作人员应立即启动消防泵,确保消防系统正常运行。
2. 操作人员应及时向相关部门报告火灾或紧急情况的发生,并按照应急预案采取相应措施。
六、操作记录1. 操作人员应进行消防泵的操作记录,包括启动时间、运行时间、停止时间、异常情况等。

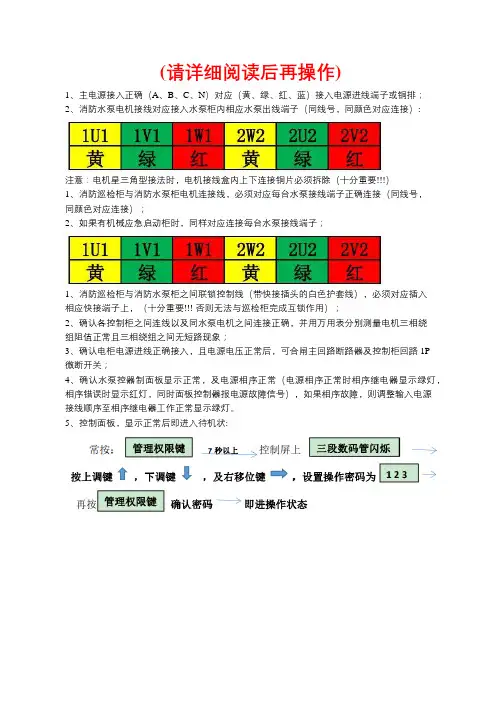

(请详细阅读后再操作)1、主电源接入正确(A、B、C、N)对应(黄、绿、红、蓝)接入电源进线端子或铜排;2、消防水泵电机接线对应接入水泵柜内相应水泵出线端子(同线号,同颜色对应连接):注意:电机星三角型接法时,电机接线盒内上下连接铜片必须拆除(十分重要)1、消防巡检柜与消防水泵柜电机连接线,必须对应每台水泵接线端子正确连接(同线号,同颜色对应连接);2、如果有机械应急启动柜时,同样对应连接每台水泵接线端子;1、消防巡检柜与消防水泵柜之间联锁控制线(带快接插头的白色护套线),必须对应插入相应快接端子上,(十分重要否则无法与巡检柜完成互锁作用);2、确认各控制柜之间连线以及同水泵电机之间连接正确,并用万用表分别测量电机三相绕组阻值正常且三相绕组之间无短路现象;3、确认电柜电源进线正确接入,且电源电压正常后,可合闸主回路断路器及控制柜回路1P微断开关;4、确认水泵控器制面板显示正常,及电源相序正常(电源相序正常时相序继电器显示绿灯,相序错误时显示红灯,同时面板控制器报电源故障信号),如果相序故障,则调整输入电源接线顺序至相序继电器工作正常显示绿灯。
5、控制面板,显示正常后即进入待机状:1、操作面板按相应键,可选择主用/备用泵,手动/自动状态;2、在手动状态下,分别选择1主/2备 ; 2主/1备,点动启动相应水泵,观察水泵运转方向是否正确,如反方向运转则对应调整电机接线使运行方向正确;3、巡检控制面板操作方式同水泵控制面板操作方式,同样,点动试运行每一台水泵确保水泵运行方向一致,(巡检柜同水泵柜,接线端子按相应线号、相应颜色连接);(十分重要如果不同相序则有可能出现电源短路现象)4、水泵控制柜和巡检控制柜相应电机保护参数,出厂时已按实际水泵功率设定好,现场无需设定;5、设备手动调试正常且完工后,各控制器必须设定在自动状态下,即处于无人值守状态;6、在自动状态下(即无人值守状态),如有消防信号自动接入则消防水泵立即自动启动达到消防功能,如无消防信号,则消防巡检柜按设定好的时间及周期自动定期的低频巡检各消防水泵。

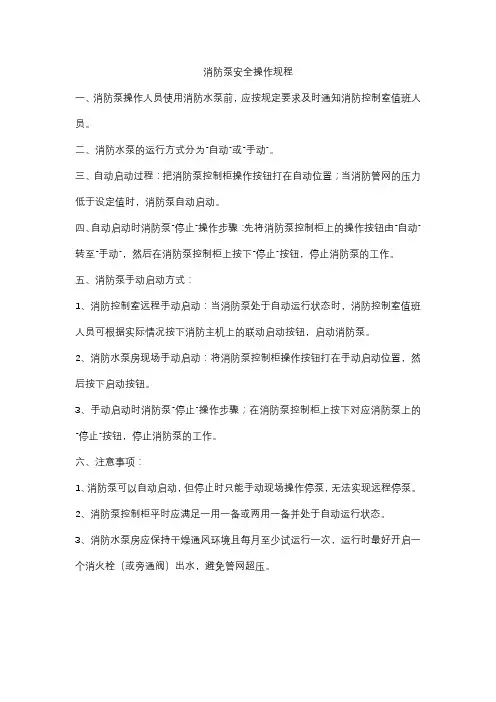

消防泵安全操作规程
一、消防泵操作人员使用消防水泵前,应按规定要求及时通知消防控制室值班人员。
二、消防水泵的运行方式分为“自动”或“手动”。
三、自动启动过程:把消防泵控制柜操作按钮打在自动位置;当消防管网的压力低于设定值时,消防泵自动启动。
四、自动启动时消防泵“停止”操作步骤:先将消防泵控制柜上的操作按钮由“自动”转至“手动”,然后在消防泵控制柜上按下“停止”按钮,停止消防泵的工作。

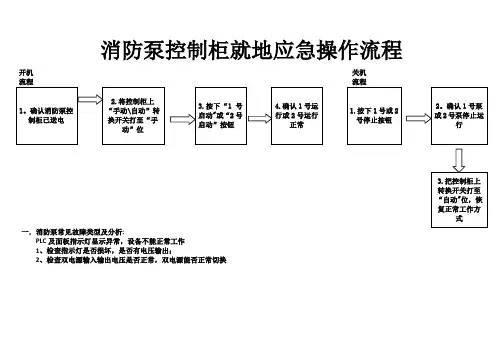

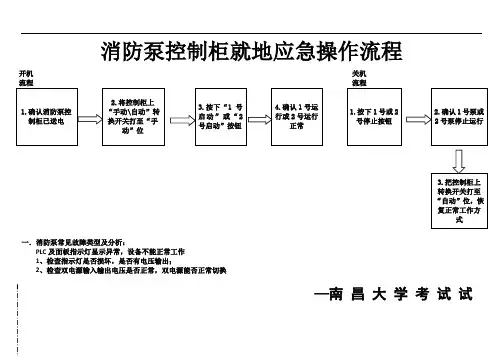

五、消防泵手动启动方式:
1、消防控制室远程手动启动:当消防泵处于自动运行状态时,消防控制室值班人员可根据实际情况按下消防主机上的联动启动按钮,启动消防泵。
2、消防水泵房现场手动启动:将消防泵控制柜操作按钮打在手动启动位置,然后按下启动按钮。
3、手动启动时消防泵“停止”操作步骤;在消防泵控制柜上按下对应消防泵上的“停止”按钮,停止消防泵的工作。
六、注意事项:
1、消防泵可以自动启动,但停止时只能手动现场操作停泵,无法实现远程停泵。
2、消防泵控制柜平时应满足一用一备或两用一备并处于自动运行状态。
3、消防水泵房应保持干燥通风环境且每月至少试运行一次,运行时最好开启一个消火栓(或旁通阀)出水,避免管网超压。
水泵控制柜操作
使用说明书
2013年9月15日制作设计
一.送电步骤
1.
2.
3.
4.
二.
1.
2.
3.
4.故障时自动停泵,故障指示灯1HR、2HR亮起。
三.一控二自动控制
功能简介:控制柜接收五个水位信号(超停泵水位、停泵水位、起单泵水位、起双泵水位、超高水位),实现两台泵交替、逐台启动与停止的功能。
1.手动-自动转换旋钮SA1在自动位置。
2.第一次起单泵水位时泵1自动启动运行,泵1运行指示灯亮起。
第二次起单泵水位时泵2自动启动运行,泵2运行指示灯亮起。
3.起单泵水位时泵1已运行,到达起双泵水位时泵2自动启动运行。
起单泵水位时泵2已运行,到达起双泵水位时泵1自动启动运行。
4.停泵水位时泵1泵2都停止。
5.水位低于超停泵水位时,起单泵水位有信号泵1泵2不动作,收到超高水位信号时启动双泵。
6.泵1故障时泵1自动停止,并且自动切换到泵2运行。
泵
四.BAS
五.
1.
2.
3.
排除方法:更换接触器
4.水泵不能自动运行
分析:旋钮SA1触点松动或起泵浮球失灵或PLC坏掉
排除方法:修复故障或更换PLC
5.FU1熔断器保险丝熔断
分析:控制线路或到柜外的电缆有短路或漏电(浮球线缠绕破皮)
排除方法:查明线路受损短路处,更换保险丝
6.PLC正常情况下BAS无法读取信号
分析:输出信号线接头松动,九针头子脱焊
排除方法:检查端子排X3的端子1、2电线是否虚接或接反,拆下九针头检查焊接位置是否脱焊,脱焊的话用烙铁修复(焊接脚号按图纸)
六.。
消防水泵房操作规程一、工作程序1、使用消防水泵应按规定要求及时通知调度室、保卫科值班人员。
2、消防水泵房的消防水泵确定为“自动启动”和“手动停止”的运行方式。
3、消防房的消防水泵的自动(压力开关控制)启动过程:在消防聚房的配电消防水泵控制柜,把电源开关操作手柄打在“ON”的位置,将控制方式开关转至“自动”位置,当消防水管网的压力低于第一台泵设定压力时,消防泵房的第一台消防泵会自动启动供水;低于第二台泵设定压力时,消防泵房的另一台消防水泵启动供水,这时两台消防泵同时工作。
4、消防水泵房消防水泵的“停止”操作步骤:在电动消防泵控制盘上按下“停止”按钮,停止消防泵房的消防水泵工作。
5、水泵房消防水泵手动控制操作步骤:在消防泵房的消防水泵控制箱上,把电源开关操作手柄打在“ON”的位量,将控制方式开关转至“手动”位置,在消防水泵控制箱上按下消防泵“启动”按钮,启动消防泵房的消防水泵;在消防水泵控制箱上按下消防泵“停止”按钮,停止消防泵房的消防水泵。
二、消防设备维修保养工作程序1、泵房设备由泵房维修工负责维修保养。
2、泵房维修工按要求进行维修保养,并将维修保养情况记录于泵房消防设备检修记录内。
3、消防设备维修后必须恢复原来状态,不得随意更改原器材、线路。
4、消防泵房设备故障维修一般不超过8小时,若在8小时内无法解决的故障,应将故障原因、解决时间上报管理处,限期解决。
5、凡是夜间发生的,不影响生产工作的,不会产生严重后果的消防设备故障,可以由早班泵房维修工进行维修。
6、消防设施的维护保养。
消防水泵房管理制度一、消防水泵房应当落实专人管理,定期检查保养和维护,保持室内清洁;二、严格执行设备操作规格,每月启动(手动、自动、远程启动)不少于一次,保持高位消防水箱、消防池、气压水罐等储水充足,稳压泵正常运行;三、保持系统出水管及管道阀门常开,水泵类别、水流方向、阀门开启状态、水泵控制柜开关开关状态标识清晰,水泵控制柜开关处于自动(接通)状态;四、禁止无关人员进入水泵房和操作水泵房内设备,严禁擅自关停设备和阀门;五、设备投入使用后应保证其处于正常运行或准工作状态,不得擅自断电储运或长期带故障工作;六、建立故障报告和故障消除登记档案。
消防控制柜操作说明消防控制柜操作说明一、概述本文档旨在提供消防控制柜的详细操作说明,以确保使用人员正确操作、维护和管理消防控制柜。
请使用人员在操作前仔细阅读本文档并按照操作要求执行。
二、消防控制柜的组成消防控制柜由以下组件组成:1:主电源开关;2:火灾报警系统操作面板;3:灭火系统操作面板;4:疏散报警系统操作面板;5:室内喷淋系统操作面板;6:防排烟系统操作面板;7:其他辅助设备。
三、操作前的准备1:确保消防控制柜的主电源开关处于关闭状态;2:确保人员具备消防知识和必要的操作培训;3:确保所需操作工具齐全,并经过检查合格;4:检查控制柜是否正常运行,如有异常应立即上报维修;5:注意操作环境安全,避免触电和其他意外事故。
四、操作步骤1:火灾报警系统操作:a:打开消防控制柜主电源开关;b:按照火灾报警系统操作面板上的指示,进行布防、撤防等操作;c:根据实际情况进行火灾报警器测试和维护;d:关闭消防控制柜主电源开关。
2:灭火系统操作:a:打开消防控制柜主电源开关;b:按照灭火系统操作面板上的指示,进行手动/自动操作;c:定期检查灭火器、喷头等设备的正常工作状态并维护;d:关闭消防控制柜主电源开关。
3:疏散报警系统操作:a:打开消防控制柜主电源开关;b:按照疏散报警系统操作面板上的指示,进行测试、布防等操作;c:定期检查报警器、显示屏等设备的正常工作状态并维护;d:关闭消防控制柜主电源开关。
4:室内喷淋系统操作:a:打开消防控制柜主电源开关;b:按照室内喷淋系统操作面板上的指示,进行手动/自动操作;c:定期检查水泵、喷头等设备的正常工作状态并维护;d:关闭消防控制柜主电源开关。
5:防排烟系统操作:a:打开消防控制柜主电源开关;b:按照防排烟系统操作面板上的指示,进行手动/自动操作;c:定期检查风机、控制阀等设备的正常工作状态并维护;d:关闭消防控制柜主电源开关。
六、附件本文档涉及的附件包括:1:消防控制柜布置图;2:消防设备运行记录表;3:操作人员培训证书。
水泵控制柜操作使用说明书2013年9月15日制作设计一.送电步骤1. 将双电源开关拨到自动位置,隔离开关1QF、2QF合闸,双电源转换开关自动检测来电,两路来电都正常,常用电源与备用电源指示灯HR1、HR2亮起,切换开关自动切换到常用电源开关合闸。
2.旋动SA2电压转换开关,检查相间电压是否正常。
3.合上保险丝开关FU1,二次回路送电。
4. 开启水泵的主开关1QM、2QM送电。
二.手动控制功能简介:手动控制只用于现场调试、清理水池的功能,运行时必须要有人看护,避免水泵无水运行而造成水泵损坏。
1.手动-自动转换旋钮SA1在手动位置。
2.按下启动按钮1SB、2SB水泵运行,运行指示灯1HG、2HG亮起。
3.按下停止按钮1SSB、2SSB水泵停止,运行指示灯1HG、2HG熄灭。
4.故障时自动停泵,故障指示灯1HR、2HR亮起。
三.一控二自动控制功能简介:控制柜接收五个水位信号(超停泵水位、停泵水位、起单泵水位、起双泵水位、超高水位),实现两台泵交替、逐台启动与停止的功能。
1.手动-自动转换旋钮SA1在自动位置。
2.第一次起单泵水位时泵1自动启动运行,泵1运行指示灯亮起。
第二次起单泵水位时泵2自动启动运行,泵2运行指示灯亮起。
3. 起单泵水位时泵1已运行,到达起双泵水位时泵2自动启动运行。
起单泵水位时泵 2已运行,到达起双泵水位时泵1自动启动运行。
4.停泵水位时泵1泵2都停止。
5.水位低于超停泵水位时,起单泵水位有信号泵1泵2不动作,收到超高水位信号时启动双泵。
6.泵1故障时泵1自动停止,并且自动切换到泵2运行。
泵2故障时泵2自动停止,并且自动切换到泵2运行。
四.BAS接口本机与BAS通讯使用标准MODBUS-RTU 协议,RS485通讯接口。
详情见附件记录:南京3号线BAS与车站排水泵接口功能测试大纲及记录.pdf五.故障分析及排除1.泵运行热继开关跳闸分析:热继开关过电流偏小排除方法:调节开关上的微调旋钮向‘+’方向调节,调到适当位置2.自动状态下水位低于停泵水位泵还在运行分析:浮球信号不正确排除方法:纠正信号与实际一致3.水池水抽干,浮球信号都正常,泵还在运行分析:接触器硬件卡死排除方法:更换接触器4.水泵不能自动运行分析:旋钮 SA1触点松动或起泵浮球失灵或PLC坏掉排除方法:修复故障或更换PLC5.FU1熔断器保险丝熔断分析:控制线路或到柜外的电缆有短路或漏电(浮球线缠绕破皮)排除方法:查明线路受损短路处,更换保险丝6.PLC正常情况下BAS无法读取信号分析:输出信号线接头松动,九针头子脱焊排除方法:检查端子排X3的端子1、2电线是否虚接或接反,拆下九针头检查焊接位置是否脱焊,脱焊的话用烙铁修复(焊接脚号按图纸)六.安全注意专业维护人员在维护时请悬挂“设备维护中请勿操作”警示牌,以防他人误操作切断总电源与切断二次回路电源。
消防水泵操作规程一、消防水泵房消防设备投入使用处于状态1、确保消防水泵控制柜电源通电正常:2、确保消防水池水位处于高水位;3、确保消防泡沫罐泡沫液充足和有效期:4、确保消防全部阀门处于工作状态。
二、消火栓水泵操作规程1、消火栓泵组由两台主泵(一主一备)和两台稳压泵(一主一备)组成。
2、消火栓泵组应为自动状态投入使用。
消火栓管网工作压力设置为0.5mpa。
泵房消火栓管网安装一个自动泄压阀,管网压力高时自动泄压,防止压力过高造成管网爆破,泄压阀设置泄压为0.65mpa。
3、水泵启动方式均为手动和自动。
A、手动操作:在消火栓水泵控制柜上将转换开关转到手动位置,启动/停止相应水泵。
B、自动操作:(1)、消防泵房的消防水泵的自动(压力开关控制)启动过程:消防水泵控制柜打到自动状态,当消防水管网的压力低于0.35mpa时,消防泵房的消防泵会自动启动供水;消防水管网的压力达到0.5mpa时自动停泵。
(2)、消防中心报警主机远程启动及联动操作步骤:(远程启动方式)在消防控制中心的消防主控盘的“自动/手动”选择开关上选择手动后,在消防中心的消防主控盘按下消防栓水泵“启动”按钮,启动消防泵房的消防水泵;在消防中心的消防主控盘按下消防消防水泵“停止”按钮,停止消防泵房的消防水泵。
(联动启动方式)消防报警主机和消防水泵自动投入使用时,当库区内消火栓报警按钮按下,消防报警主机接收报警信号联动消防警铃报警同时联动启动消防栓水泵起动。
三、消防喷淋水泵操作规程1消防喷淋泵组由三台主泵(二主一备)和两台稳压泵(一主一备)组成。
2、消防喷淋泵组应为自动状态投入使用。
喷淋管网工作压力设置为0.8mpa。
泵房喷淋管网安装一个自动泄压阀,管网压力高时自动泄压,防止压力过高造成管网爆破,泄压阀设置泄压为0.9mpa。
3、水泵启动方式均为手动和自动。
A、手动操作:在喷淋水泵控制柜上将转换开关转到手动位置,启动/停止相应水泵。
B、自动操作:(1)、消防泵房的喷淋水泵的自动(压力开关控制)启动过程:喷淋水泵控制柜打到自动状态,当喷淋水管网的压力低于0.6mpa时,消防泵房的消防泵会自动启动供水;消防水管网的压力达到0.8mpa时自动停泵。
消防水泵控制柜操作
使用说明书
一. 送电步骤
1.将双电源开关拨到自动位置,隔离开关 1QF、2QF合闸,双电源
转换开关自动检测来电,两路来电都正常,常用电源与备用电
源指示灯 HR1、HR2亮起,切换开关自动切换到常用电源开关
合闸。
2.旋动 SA2电压转换开关,检查相间电压是否正常。
3.合上保险丝开关 FU1,二次回路送电。
4.开启水泵的主开关 1QM、2QM送电。
二 . 手动控制
功能简介:手动控制只用于现场调试、清理水池的功能,运行时必
须要有人看护,避免水泵无水运行而造成水泵损坏。
1.手动 - 自动转换旋钮 SA1在手动位置。
2.按下启动按钮 1SB、2SB水泵运行,运行指示灯 1HG、2HG亮起。
3.按下停止按钮 1SSB、2SSB水泵停止,运行指示灯 1HG、2HG熄
灭。
4.故障时自动停泵,故障指示灯 1HR、2HR亮起。
三. 一控二自动控制
功能简介:控制柜接收五个水位信号(超停泵水位、停泵水位、起
单泵水位、起双泵水位、超高水位),实现两台泵交替、
逐台启动与停止的功能。
1.手动 - 自动转换旋钮 SA1在自动位置。
2.第一次起单泵水位时泵 1 自动启动运行,泵 1 运行指示灯亮起。
第二次起单泵水位时泵 2 自动启动运行,泵 2 运行指示灯亮起。
3.起单泵水位时泵1 已运行,到达起双泵水位时泵2 自动启动运行。
起单泵水位时泵 2 已运行,到达起双泵水位时泵 1 自动启动运行。
4.停泵水位时泵 1 泵 2 都停止。
5.水位低于超停泵水位时,起单泵水位有信号泵 1 泵 2 不动作,
收到超高水位信号时启动双泵。
6.泵 1 故障时泵 1自动停止,并且自动切换到泵 2 运行。
泵 2 故障时泵 2 自动停止,并且自动切换到泵 2 运行。
四.BAS 接口
本机与 BAS通讯使用标准 MODBUS-RTU协议,RS485通讯接口。
详情见附件记录:南京 3 号线 BAS与车站排水泵接口功能测试大
纲及记录 .pdf
五. 故障分析及排除
1.泵运行热继开关跳闸
分析:热继开关过电流偏小
排除方法:调节开关上的微调旋钮向‘+’方向调节,调到
适当位置
2.自动状态下水位低于停泵水位泵还在运行
分析:浮球信号不正确
排除方法:纠正信号与实际一致
3.水池水抽干,浮球信号都正常,泵还在运行
分析:接触器硬件卡死
排除方法:更换接触器
4.水泵不能自动运行
分析:旋钮 SA1触点松动或起泵浮球失灵或PLC坏掉
排除方法:修复故障或更换PLC
5.FU1熔断器保险丝熔断
分析:控制线路或到柜外的电缆有短路或漏电(浮球线缠绕破皮)
排除方法:查明线路受损短路处,更换保险丝
6.PLC正常情况下 BAS无法读取信号
分析:输出信号线接头松动,九针头子脱焊
排除方法:检查端子排X3 的端子1、2 电线是否虚接或接反,
拆下九针头检查焊接位置是否脱焊,脱焊的话用烙铁修复
(焊接脚号按图纸)
六. 安全注意
专业维护人员在维护时请悬挂“设备维护中请勿操作” 警示牌,以防他人误操作
切断总电源与切断二次回路电源。
