ASPENPLUS在顺酐回收工艺模拟中的应用

Aspen Plus 使用介绍通过例题来了解Aspen Plus 使用。

例题：异丙苯合成工艺模拟异丙苯(C9H12)是合成染料、树脂的重要原料，可以由苯(C6H6)和丙烯(C3H6) 合成得到，具体的反应式如下：苯的流量为401bmol ／h~，丙烯的流量为401bmol ／h;反应器的热负荷和压力降均为零，丙烯的转化率90％；反应后的气体进入换热器降温冷却，换热器出口温度为130。

F 、压降为 O ．1psi 。

然后再进入压力为latm(1atm==101325Pa ，下同)、热负荷为0Btu ／h(1Btu=1055．06J ， 下同)的闪蒸器进行气液分离，液相作为产品直接引出，气相循环进入反应器，如图2-8。

用RK-SOA VE 进行热力学性质估算。

试用Aspen Plus 模拟该工艺过程，求液相产品的热力 学状态及各组分的流率。

模拟步骤如下：步骤一：启动Aspen启动方式：双击桌面快捷方式，或点击开始菜单。

提供用户信息（Account imfomation ） 首先出现图2-10界面，需选择空白模拟（Blank Simulation ）、模板（Template ）或打开已有模拟文件（Open an Existing Simulation ）。

如用模板启动，则进入图2-11界面，选英制单位的通用模板（General with English Units ）。

Aspen 提供的模板：空气分离、化学工艺、电解质、气体处理、一般工艺（广泛用于汽液平衡）、石油（石油化工）、医药、湿法冶金、固体、特种化工。

可用英制、米制作为缺省单位制。

新模拟时，需在Run Type 列表框中选运行类型，见图2-11。

运行类型：Flowsheet 、Property Estimation 、Property Analysis和 Data Regression本例选Flowsheet 。

文件File 的下拉菜单中选Save 或 Save As 保存文件。

Aspen Plus对聚乙烯（ Unipol）工艺回收系统的优化1中国石油抚顺石化公司研究院抚顺辽宁1130002中国石油抚顺石化公司烯烃厂抚顺辽宁1130003中国石油抚顺石化公司乙烯化工厂抚顺辽宁113000摘要：某石化公司25万吨/年Unipol气相流化床工艺，在聚乙烯的生产过程中，回收系统的冷凝器出口温度始终偏高，使得回收效率大幅降低，装置的物耗和异戊烷消耗偏高，故本次利用Aspen Plus软件对该装置回收系统进行优化模拟,使回收量达到最大值，并设计出优化方案，最终达到节能减排的模拟目标。

关键字：气相流化床工艺、聚乙烯、回收、模拟、优化1、UNIPOL PE排放气回收系统流程介绍1.a.流程简介Unipol PE回收装置将来自脱气仓(PPB)的排放气中含有：氢气、氮气、乙烷、乙烯、1-丁烯、异戊烷混合气，对进行1-丁烯及异戊烷的有效回收。

装置排放气回收通常采用先低压冷凝再高压冷凝工艺,回收排放气中的异戊烷和1-丁烯。

1.a.优化分析在某石化25万吨/年全密度聚乙烯装置生产过程中，从反应器中排出了许多没有反应的乙烯、氢气、共聚单体（如1-丁烯、1-己烯、1-辛烯等）和诱导冷凝剂（如异戊烷）等，自脱气仓脱除的含烯烃工艺气体进入回收系统，通过压缩机、冷凝器，回收部分共聚单体和诱导冷凝剂收集至回收凝液罐中，回收系统的冷凝器出口温度始终偏高，一般在2℃左右（冬季最低能降至-2℃左右），这使得回收效率大幅降低，装置的物耗，特别是异戊烷消耗偏高。

发现问题原因后，我们提出将凝液泵回流线出口由原来的水冷器入口改为冷凝器出口，应该可以改善异戊烷消耗偏高的问题，因此我们利用Aspen Plus软件对所猜想的方法进行优化模拟，所得到的结果与原生产状态进行比较，发现这样水冷器的换热效率大幅提高，冷凝器的出口温度也就得以降低，从而解决了这一问题，优化了操作条件，并且使回收达到了最大值，所以优化气体回收工艺可更好地降低装置运行成本,减少环境污染。

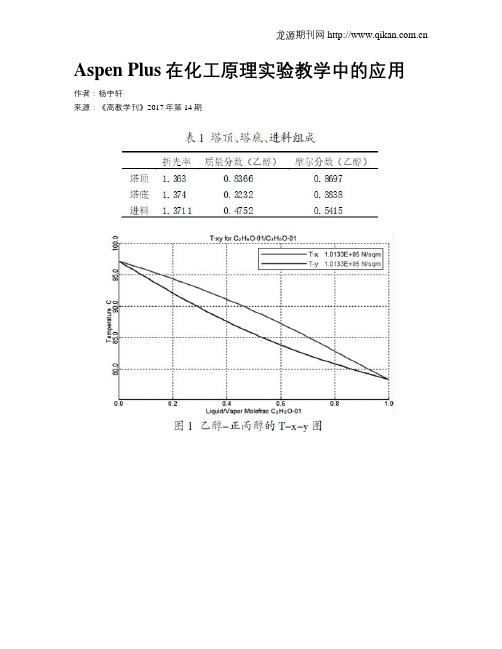

Aspen Plus在化工原理实验教学中的应用作者：***来源：《高教学刊》2017年第14期摘要：在传统的化工原理实验教学基础上，将通用流程模拟软件Aspen Plus有目的、有步骤地应用于化工原理的实验教学中。

文章以实验题目筛板精馏塔分离乙醇-正丙醇混合液为例，分别阐述传统的实验教学方法及利用Aspen Plus中的简捷模块和严格计算模块对该分离过程进行模拟和设计。

通过将Aspen Plus与传统的化工原理实验相结合，可以使同学们增强学习兴趣，加深对化工单元操作的理解，提升教学效果。

关键词：化工原理实验；Aspen Plus；精馏塔中图分类号：G642 文献标志码：A 文章编号：2096-000X（2017）14-0112-03Abstract： Based on the traditional method of experimental teaching of Chemical Engineering Principle， the general process simulation software Aspen Plus has been used to the experimental teaching with a certain purpose and step by step. This paper shows the processes of the traditional method of experimental teaching and the application of DSTWU and RadFrac within the Aspen Plus in process simulation and design through the example of the separation of ethanol-n-propyl alcohol mixture with the Sieve plate distillation column. The combination of Aspen Plus and the traditional experiments of chemical engineering principle can increase students' interest， deepen the understanding of chemical unit operations and improve the teaching effect.Keywords： experiment of chemical engineering principle； Aspen Plus； distillation column一、概述化工原理是化學化工相关专业的一门重要基础课程，与生产实际紧密联系，一般开设在大学的基础化学课程之后，目的就是让学生在掌握了基础化学知识后通过化工原理课程的学习能够建立起“工程”概念，这对于学生以后的工作和学习都具有重要意义。

AD精VAN细CEANCES石IN篇NE P化E TR工O C H进E M IC展A L5第14卷第5期A兀L5一’…A s pen Pl us模拟软件在淤浆法聚乙烯装置异丁烷溶剂回收系统中的应用单薇(中国石油化工股份有限公司北京化工研究院，北京100013)[摘要]应用A spen Pl us模拟软件对淤浆法聚乙烯装置的溶剂回收系统进行了精馏分离的工艺设计和模拟计算，得到了回流比、理论塔板数、最佳进料板位置等操作参数。

采用RadFr ac严格法精馏设计模块对精馏塔进行了模拟计算，并针对相关工艺参数进行了灵敏度分析和优化设计。

结果表明，经过2个精馏塔分离后，精制后溶剂异丁烷的质量纯度达99．97％，回收率达95％，满足分离要求。

[关键词]异丁烷精馏模拟软件A s pen Pl us淤浆法聚乙烯技术主要用于高密度聚乙烯(H D PE)的生产，其产品适用于高档管材、高强度膜料、中空制品等的加工和应用。

淤浆聚合工艺是将乙烯与脂肪烃溶剂混合，聚合物悬浮于溶剂中，生产过程中压力较低，操作条件易控制、产品性能好，已成为H D PE最主要的生产技术¨J。

淤浆法聚乙烯技术主要包括Phi l l i ps，CX，Bom t ar，Innovene S 工艺等，按反应器的不同分为环管式反应器和搅拌釜式反应器，通常采用钛系或铬系催化剂，通过单峰或双峰技术生产系列H D PE产品旧J。

淤浆聚合工艺工业化时间早，工艺技术成熟，反应器生产强度大，单程转化率高，反应易控制，产品牌号多，特别是能生产相对分子质量分布宽的产品，且产品质量好，但工艺流程长，具有复杂的浆液后处理工序，溶剂消耗量较大口。

目前，工业上应用的淤浆聚合工艺以高纯乙烯作为单体，丙烯、丁烯一1或己烯一1作为共聚单体，以丙烷、异丁烷或己烷等为溶剂，采用高效催化剂体系进行淤浆聚合，生产多种牌号的H D PE产品。

工业生产中通常采用溶剂回收系统，将溶剂分离提纯后循环使用，减少装置排放，达到节能减排的目的。

ASPEN PLUS在顺酐回收工艺模拟中的应用张文彪;屈一新【期刊名称】《化学工业与工程技术》【年(卷),期】2011(32)1【摘要】ASPEN PLUS has been used to simulate the maleic anhydride absorption process.The Soave-Redlich-Kwong equation modified with K - D mixing rule has been used to get thermodynamic calculations, and the missing physical parameters of components in the database have been supplied from literature to obtain a more accurate simulation results.With the toolbox of sensitivity analysis, the optimal operating parameters have been generated: the optimal temperature of absorbent fed into the tower is 40 - 45 ℃; the optimal temperature of maleic anhydride mixture fed into the tower is 48 - 56 ℃; the optimal flow rate of circulating absorbent is 24 214 kg/h.According to the analysis results, an alteration project is presented which can save 5501.948 MJ/h and reduce the expense of one heat exchanger compared to the original process.%应用化工流程模拟软件ASPEN PLUS对顺酐溶剂回收工艺进行模拟.使用经K-D混合规则修正了的Soave-Redlich-Kwong方程进行热力学计算,并对数据库中缺失的物性参数进行补充以获得更准确的模拟结果.通过灵敏度分析,得到最优的操作参数:吸收剂入塔最优温度40～45℃,顺酐混合气人塔最优温度48～56℃,吸收剂循环流量24 214kg/h.根据分析优化结果对原工艺提出改造方案,经过模拟计算预测,改造后的工艺与原工艺相比可以节省能量5 501.948 MJ/h,同时减少一个换热器的建造和维护费用.【总页数】5页(P4-8)【作者】张文彪;屈一新【作者单位】北京化工大学化学工程学院,北京,100029;北京化工大学化学工程学院,北京,100029【正文语种】中文【中图分类】TQ34【相关文献】1.Aspen Plus在深冷净化合成氨工艺模拟中的应用 [J], 许斌2.ProMax在硫磺回收工艺模拟中的应用 [J], 徐屹;董菁3.ASPEN PLUS软件在液化烃罐车压缩机加压卸车工艺模拟中的应用 [J], 李大成4.ProMax在硫磺回收工艺模拟中的应用 [J], 徐屹;董菁;;5.Aspen plus在电石渣浆乙炔回收优化设计中的应用 [J], 程加林因版权原因，仅展示原文概要，查看原文内容请购买。

AspenPlus在化工过程模拟中的应用————————————————————————————————作者：————————————————————————————————日期：AspenPlus在化工过程模拟中的应用第1章化工过程模拟概述—第2章AspenPlus模拟基础第3章流股的混合与分割过程模拟第4章压力变送过程模拟第5章分离设备模拟第6章传热设备模拟第7章塔设备模拟第8章反应器模拟第9章固体操作设备模拟第三章流股的混合与分割过程模拟学习目的:1、练习用Aspen Plus 进行流程仿真的基本步骤；2、掌握物流混合模块Mixers/Splitters的用法。

内容：课堂练习：建立以下过程的Aspen Plus 仿真模型（exercise—3。

1)：已知：将100m3/hr 的低浓酒精（乙醇20%w，水80%w，400C,1 atm)与200m3/hr 的高浓酒精（乙醇90%w,水10%w，300C,2atm)混合，混合后物流平均分为三股,一股直接输出,第二股与100 kg/hr 的甲醇水溶液混合后（甲醇95％w，水5％w，450C,1.5 bar）输出，第三股与80 kg/hr 的乙酸水溶液混合后(乙酸90%w，水10%w，350C,1。

2 bar）输出.求：三股输出物流的组成(摩尔分率与质量分率）和流量(摩尔流量及体积流量）分别是多少？课后练习：建立以下过程的Aspen Plus 仿真模型（exercise—3。

2)：1）将4000C，3 bar 下的1000m3/hr 水蒸气、1000 m3/hr 二氧化碳和1000 m3/hr 甲醇等压混合，求混合气体的温度和体积流量。

2）将4000C,30 bar 下的1000 m3/hr水蒸气、1000 m3/hr二氧化碳和1000 m3/hr 甲醇等压混合，求混合气体的温度和体积流量。

3)将4000C,300 bar 下的1000 m3/hr水蒸气、1000 m3/hr二氧化碳和1000 m3/hr 甲醇等压混合，求混合气体的温度和体积流量。

2012.08总第267期摘要：Aspen Plus 是针对化工为代表的功能强大的过程系统模拟软件，本文介绍了如何将其引入化工设计环节。

教学实践表明，使用软件模拟可以节省计算量、提高效率，培养学生解决工程问题的能力，与手工计算的差异对比分析原因，巩固化工原理知识。

关键词：Aspen Plus ；化工设计；教学实践中图分类号：G642.0文献标识码：A 文章编号：1671-0568（2012）23-0093-02*本文系中国矿业大学（北京）大学生创新性实验计划项目“基于现代化工软件AspenPlus 的碳酸二甲酯工艺设计”（编号：110313y ）的阶段性成果。

一、引言化工设计是指对化工过程的设计，通过设计一系列的单元设备操作，将其合理地组合起来，从而实现从原料的输入到产品的输出。

[1]化工设计课程是高校化学工程与工艺专业的一门重要的专业必修课，是在学生学完专业基础理论课《化工原理》、《化学反应工程》、《化工热力学》及主要专业课《化工工艺学》、《化工仪表自动化》、《化工设备》后，所开设的一门综合性实践教学课程。

近年来，随着计算机技术在化工生产及过程设计应用上的快速发展，掌握先进的计算机控制与设计技术，以适应行业的发展，显得尤为重要。

Aspen Plus 是一种适应化工工程日益综合化、大型化、复杂化趋势，已全方位应用于化工过程研究、开发、设计、仿真、生产过程控制、优化及技术改造等的大型软件，具有最适用于工业、且最完备的物性系统。

它计算精准，是目前国内外化工设计院使用的主流软件。

[2]将Aspen Plus 应用于化工设计课程教学，不仅可以培养学生学习兴趣和计算机应用能力，而且为学生将来从事相关行业的工作打下坚实的基础。

Aspen Plus 是一款针对以化工为代表的过程系统模拟软件，其设计基础是以“三传一反”和化工系统工程为核心的化工专业知识，本文结合Aspen Plus 在化工设计教学中的应用实践粗谈教学体会。
