民用建筑高大空间的自动喷水灭火系统设计摘要：民用建筑高大空间的自动喷水灭火系统设计和自动扫描射水高空水炮灭火装置的广泛应用。

关键词：民用建筑、高大空间、流量、扬程根据《建筑设计防火规范》的规定，需设自动灭火系统的场所，一般宜采用自动喷水灭火系统，对于难以设置自动喷水灭火系统的高大空间场所可设置大空间智能型主动喷水灭火系统或固定消防炮等灭火系统，下面就自动喷水灭火系统、大空间智能型主动喷水灭火系统、固定消防炮系统做个分析。

一、采用自动喷水灭火系统的情况随着《自动喷水灭火系统设计规范》GB50084-2017的实施，对于民用建筑高度8~18m的高大空间提出了新的规定。

对比GB50084-2001版老规范，民用建筑高度12<h<18的高大空间可采用湿式系统。

其作用面积为160m2，并应采用K>=161的非仓库型特殊应用喷头。

中庭、体育馆、航站楼等喷水强度不小于15L/(min•m2)，理论流量40L/s，影剧院、音乐厅、会展中心等中喷水强度不小于20L/(min•m2)，理论流量53.3L/s。

上图为某高大空间，净空高度12~18m，采用K=161的喷头，分别采用（主管DN150，环管DN100，支管DN50）的格栅管网和枝状管网进行水力计算，按23个喷头开放计算，作用面积161m2，喷水强度不小于15L/(min•m2)时，格栅管网的流量为44.83L/s，压力13m，单个喷头的流量为1.9~2.06 L/s，枝状管网的流量为49.9L/s，压力23m，单个喷头的流量为1.9~2.84 L/s；喷水强度不小于20L/(min•m2)时，格栅管网的流量为55.06L/s，压力19.4m，单个喷头的流量为2.33~2.53 L/s，枝状管网的流量为60.4L/s，压力33.1m，单个喷头的流量为枝状管网的流量为2.31~3.42 L/s。

对于民用建筑高度8<h<12的高大空间，其作用面积为160m2，可采用K=115的喷头，或采用K>=161的非仓库型特殊应用喷头。

大空间智能主动喷水灭火系统施工工艺大空间智能型主动喷水灭火系统（即自动消防水炮灭火系统）由给水管网和电器控制二部分组成。

自动消防水炮给水管网由自动消防水炮体（含定位器）、电动阀门、水流指示器、供水管路、消防水泵及水池；电器控制部分由消防炮定位器、消防炮解码器、消防炮控制器、现场手动控制盘、消防泵控制盘、消防水炮集中控制盘以及消防水泵控制等部分组成。

5.1 施工准备5.1.1主要机具准备：套丝机，砂轮锯，台钻，电锤，手砂轮，手电钻，电焊机，电动试压泵等机械。

套丝板，管钳，台钳，压力钳，链钳，手锤，钢锯，扳手，射钉枪，倒链，电气焊等工具。

5.1.2作业条件准备：施工图纸及有关技术文件应齐全，现场水、电、气应满足连续施工要求，系统设备材料能保证正常施工。

5.2 报警探测器及管线施工工艺5.2.1穿线导管的施工5.2.1.1镀锌的钢导管,可挠性导管和金属线槽不得熔焊跨接接地线,以专用接地卡跨接的两卡间连线为铜芯软导线,截面不小于4mm2;5.2.1.2当非镀锌钢导管采用螺纹连接时,连接处的两端焊跨接接地线;当镀锌钢导管采用螺纹连接时,连接处的两端用专用接地卡固定跨接接地线;5.2.1.3金属导管严禁对口熔焊连接,镀锌和壁厚小于等于2mm的钢导管不得套管熔焊连接;5.2.1.4金属导管的内外壁均应防腐处理,埋设于混凝土的导管内壁应防腐处理,外壁可不防腐处理;5.2.1.5管子入盒时,盒外应套锁母,内侧应装保护口,在吊顶内敷设时盒的内外侧均应套锁母;5.2.1.6穿线导管敷设时无弯曲长度超过45m,由一个弯曲长度超过30m,由两个弯曲长度超过20m,由三个弯曲长度超过12m时,均应在便于接线处装设接线盒；5.2.1.7吊装线槽的吊杆直径不应小于6mm,线槽的直线段每隔1-1.5m设置吊点或支点,其接头处距接线盒0.2m处,走向改变或转角处均应设支吊点；5.2.1.8管子的弯曲半径：穿线管为大于6倍管径的弯曲半径，电缆保护管为大于10-15倍管径的弯曲半径。

消防炮和大空间智能灭火系统作为不同类型的灭火装置，在应用和设备组成上都是有所不同的。

虽然二者的作用与目的都是进行消防工作，但是却还是有一定区别的。

一、定义消防炮是远距离扑救火灾的重要消防设备，消防炮分为消防水炮（PS）、消防泡沫炮（PP）两大系列。

消防水炮是喷射水，远距离扑救一般固体物质的消防设备，消防炮沫炮是喷射空气泡沫，远距离扑救甲、乙、丙类液体火灾的消防设备。

大空间智能定位灭火装置系统将红外传感技术、信号处理技术、通讯控制技术、计算机技术和机械传动技术有机地结合在一起，环境监控数据分析单元、环境监控单元、TTL通讯单元、电源监控单元、总成控制单元。

可自行监控保护范围内的环境变化，能全天候自动监测保护范围内的火灾。

一旦发生火灾，大空间智能定位灭火装置系统立即启动，对火源进行水平方向和垂直方向的智能扫描，确定火源的两个方位后，中央控制器发出指令，发出火警信号，同时启动水泵、打开阀门，消防水炮对准火源进行射水灭火，火源扑灭后，中央控制器再发出指令停止射水。

若有新的火源，水炮将重复上述过程，待全部火源被扑灭后重新回到监控状态。

大空间智能定位灭火装置系统的射水形式为柱状或雾状射水，射程远，保护范围广，灭火能力非常强大。

二、区别消防炮是一种具体的灭火设备，包括很多种类型的，比如室外固定的消防炮，装在消防车上的消防炮，摇控的消防站，喷水的消防炮，喷泡沫的消防炮等大空间智能灭火系统是一套系统，它包括对火灾的探测系统，跟踪定位系统，喷射灭火剂（水）系统，自动控制系统；简单的大空间智能灭火系统是一个安装了智能控制的消防炮（这种炮加装了火灾探测器，自动旋转升降装置，定位器，自启动喷水装置等）。

南京睿实消防安全设备有限公司是一家专门从事智能图像火灾探测系统、大空间智能消防炮系统和水/泡沫电动消防炮系统的生产制造商，以“产品专业化、服务诚信化、极高性价比”为服务宗旨，致力于打造中国具专业化的消防产品沟通平台！。

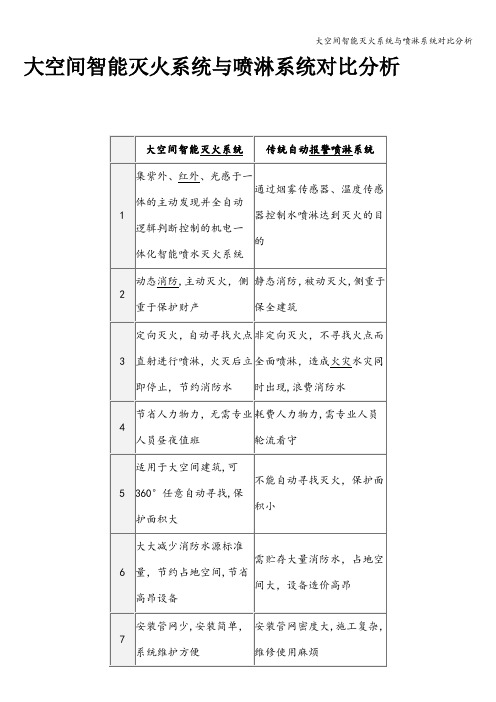

大空间智能灭火系统与喷淋系统对比分析
