广州供电局配电自动化馈线终端FTU施工验收工作指引(征求意见稿)

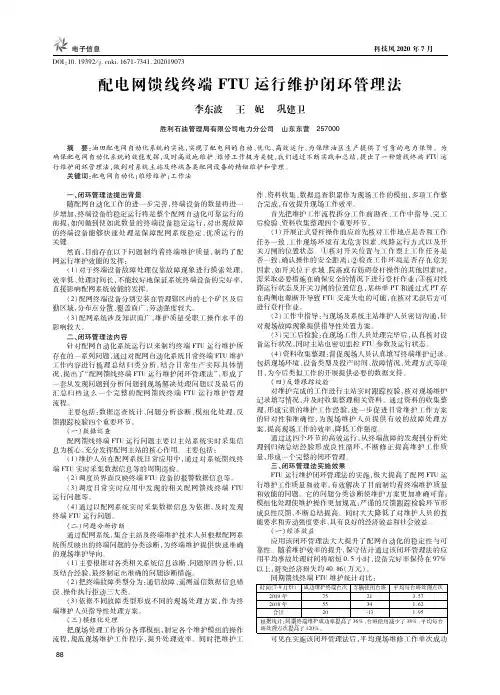

ＤＯＩ：１０．１９３９２／ｊ．ｃｎｋｉ．１６７１ ７３４１．２０２０１９０７３配电网馈线终端ＦＴＵ运行维护闭环管理法李东波　王　妮　巩建卫胜利石油管理局有限公司电力分公司　山东东营　２５７０００摘　要：油田配电网自动化系统的实施，实现了配电网的自动、优化、高效运行，为保障油区生产提供了可靠的电力保障。

为确保配电网自动化系统的效能发挥，及时高效地维护、维修工作极为关键，我们通过不断实践和总结，提出了一种馈线终端ＦＴＵ运行维护闭环管理法，做到对系统主站及终端各类配网设备的精细维护和管理。

关键词：配电网自动化；维修维护；工作法一、闭环管理法提出背景随配网自动化工作的进一步完善，终端设备的数量将进一步增加，终端设备的稳定运行将是整个配网自动化可靠运行的前提，如何做到使如此数量的终端设备稳定运行，对出现故障的终端设备能够快速处理是保障配网系统稳定、优质运行的关键。

然而，目前存在以下问题制约着终端维护质量，制约了配网运行维护效能的发挥：（１）对于终端设备故障处理仅靠故障现象进行摸索处理，效率低、处理时间长，不能较好地保证系统终端设备的完好率，直接影响配网系统效能的发挥。

（２）配网终端设备分别安装在管理辖区内的七个矿区及后勤区域，分布点分散、覆盖面广，劳动强度较大。

（３）配网系统涉及知识面广，维护质量受职工操作水平的影响较大。

二、闭环管理法内容针对配网自动化系统运行以来制约终端ＦＴＵ运行维护所存在的一系列问题，通过对配网自动化系统日常终端ＦＴＵ维护工作内容进行梳理总结归类分析，结合日常生产实际具体情况，提出了“配网馈线终端ＦＴＵ运行维护闭环管理法”，形成了一套从发现问题到分析问题到现场解决处理问题以及最后的汇总归档这么一个完整的配网馈线终端ＦＴＵ运行维护管理流程。

主要包括：数据巡查统计、问题分析诊断、模组化处理、反馈跟踪校验四个重要环节。

（一）数据巡查配网馈线终端ＦＴＵ运行问题主要以主站系统实时采集信息为核心，充分发挥配网主站的核心作用。

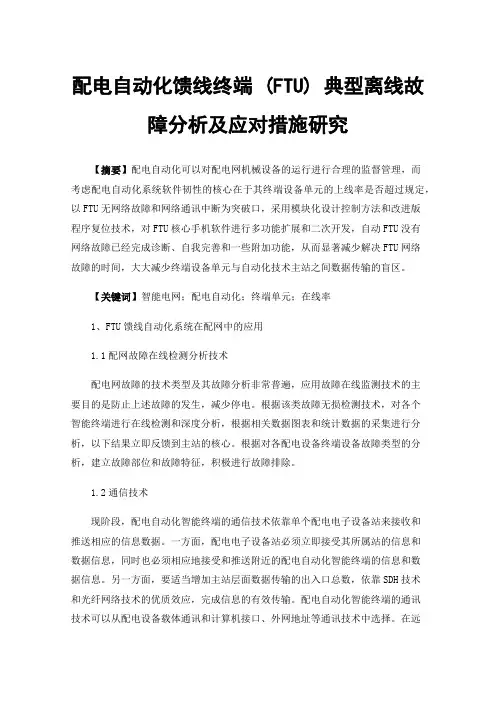

配电自动化馈线终端 (FTU) 典型离线故障分析及应对措施研究【摘要】配电自动化可以对配电网机械设备的运行进行合理的监督管理，而考虑配电自动化系统软件韧性的核心在于其终端设备单元的上线率是否超过规定，以FTU无网络故障和网络通讯中断为突破口，采用模块化设计控制方法和改进版程序复位技术，对FTU核心手机软件进行多功能扩展和二次开发，自动FTU没有网络故障已经完成诊断、自我完善和一些附加功能，从而显著减少解决FTU网络故障的时间，大大减少终端设备单元与自动化技术主站之间数据传输的盲区。

【关键词】智能电网；配电自动化；终端单元；在线率1、FTU馈线自动化系统在配网中的应用1.1配网故障在线检测分析技术配电网故障的技术类型及其故障分析非常普遍，应用故障在线监测技术的主要目的是防止上述故障的发生，减少停电。

根据该类故障无损检测技术，对各个智能终端进行在线检测和深度分析，根据相关数据图表和统计数据的采集进行分析，以下结果立即反馈到主站的核心。

根据对各配电设备终端设备故障类型的分析，建立故障部位和故障特征，积极进行故障排除。

1.2通信技术现阶段，配电自动化智能终端的通信技术依靠单个配电电子设备站来接收和推送相应的信息数据。

一方面，配电电子设备站必须立即接受其所属站的信息和数据信息，同时也必须相应地接受和推送附近的配电自动化智能终端的信息和数据信息。

另一方面，要适当增加主站层面数据传输的出入口总数，依靠SDH技术和光纤网络技术的优质效应，完成信息的有效传输。

配电自动化智能终端的通讯技术可以从配电设备载体通讯和计算机接口、外网地址等通讯技术中选择。

在远距离故障检测分析过程中，可以保证电力工程配网运行的安全系数和稳定性。

如果使用串行通讯接口终端设备，信息和数据的传输必须通过以太网接口进行，可以实现高质量、高效率的信息传输数据，从而促进我国电力工程配网自动化的可持续运行。

1.3配网故障自动隔离技术配电网故障自动隔离技术作为所有配电自动化系统软件中一项非常关键的技术，对于维护配电系统的可靠性具有特别关键的作用。

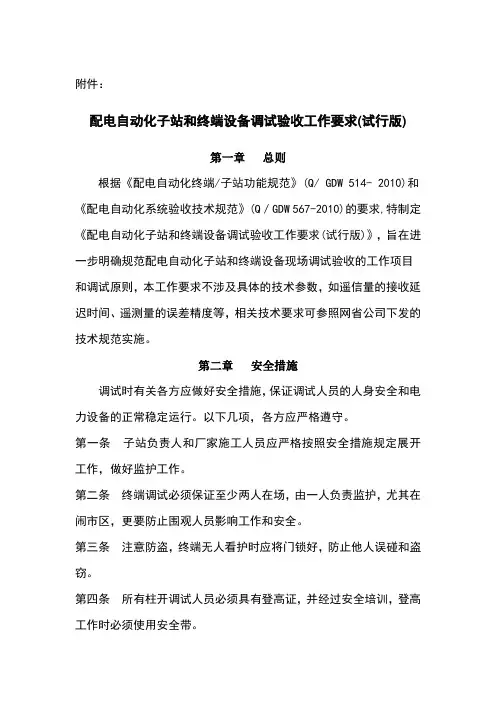

附件：配电自动化子站和终端设备调试验收工作要求(试行版)第一章总则根据《配电自动化终端/子站功能规范》(Q/ GDW 514- 2010)和《配电自动化系统验收技术规范》(Q／GDW 567-2010)的要求,特制定《配电自动化子站和终端设备调试验收工作要求(试行版)》，旨在进一步明确规范配电自动化子站和终端设备现场调试验收的工作项目和调试原则，本工作要求不涉及具体的技术参数，如遥信量的接收延迟时间、遥测量的误差精度等，相关技术要求可参照网省公司下发的技术规范实施。

第二章安全措施调试时有关各方应做好安全措施，保证调试人员的人身安全和电力设备的正常稳定运行。

以下几项，各方应严格遵守。

第一条子站负责人和厂家施工人员应严格按照安全措施规定展开工作，做好监护工作。

第二条终端调试必须保证至少两人在场，由一人负责监护，尤其在闹市区，更要防止围观人员影响工作和安全。

第三条注意防盗，终端无人看护时应将门锁好，防止他人误碰和盗窃。

第四条所有柱开调试人员必须具有登高证，并经过安全培训，登高工作时必须使用安全带。

第五条做好其他的安全工作。

第三章三遥信息调试要求第一条遥信调试(1)调试原则：核对遥信尽量以实际操作为宜，有些遥信如开关位置、电池电压低、电源异常告警等可以采用短接方法，保证所有遥信量正确上送至主站。

(2)DTU（环网柜）遥信量：开关合位、开关分位、地刀合位、远方\就地、过流告警、交流电源1异常告警、交流电源2异常告警、蓄电池活化状态、电池电压低告警。

(3)DTU（开闭所）遥信量：开关合位、开关分位、地刀合位、远方\就地、过流告警、交流电源1异常告警、交流电源2异常告警、蓄电池活化状态、电池电压低告警。

(4)FTU（馈线终端）遥信量：开关合位、开关分位、远方\就地、过流告警、通蓄电池活化状态、电池电压低告警。

第二条遥测调试(1)调试原则：终端跟主站核对遥测量，并检查是否有刷新。

电流、电压量应核对一次值，保证系数设定正确。

配电自动化馈线终端（FTU）技术规范目录1 规范性引用文件 (1)2 技术要求 (1)3 标准技术参数 (10)4 环境条件表 (12)5 试验 (13)附录A馈线终端无线通信安装位置、航插尺寸定义（参考性附录） (14)附录B 馈线终端接口定义（规范性附录） (28)配电自动化馈线终端（FTU）技术规范1 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本适用于本文件。

GB/T 17626.1 电磁兼容试验和测量技术抗扰度试验总论GB/T 17626.2 静电放电抗扰度试验GB/T 17626.3 射频电磁场辐射抗扰度试验GB/T 17626.4 浪涌（冲击）抗扰度试验GB/T 17626.5 电快速瞬变脉冲群抗扰度试验GB/T 17626.8 工频磁场的抗扰度试验GB/T 17626.10 阻尼振荡磁场的抗扰度试验GB/T 17626.11 电压暂降、短时中断和电压变化抗扰度试验GB/T 15153.1 远动设备及系统第2部分：工作条件第1篇：电源和电磁兼容兼容性GB/T 11022 高压开关设备和控制设备标准的共用技术要求GB/T 14285 继电保护和安全自动装置技术规程GB/T 4208 外壳防护等级（IP）GB/T 13729 远动终端设备GB/T 5096 电子设备用机电件基本试验规程及测量方法GB/T 19520 电子设备机械结构GB 7251.5 低压成套开关设备和控制设备第五部分：对户外公共场所的成套设备—动力配电网用电缆分线箱（CDCs)的特殊要求DL/T 637-1997 阀控式密封铅酸蓄电池订货技术条件DL/T 721 配电网自动化系统远方终端DL/T 634.5101 远动设备及系统第5-101部分：传输规约基本远动任务配套标准DL/T 634.5104 远动设备及系统第5-104部分：传输规约采用标准传输协议子集的IEC60870-5-101网络访问DL/T 814 配电自动化系统功能规范Q/GDW 382 配电自动化技术导则Q/GDW 513 配电自动化主站系统功能规范Q/GDW 514 配电自动化终端/子站功能规范Q/GDW 625 配电自动化建设与改造标准化设计技术规定2 技术要求2.1 概述馈线终端的结构形式可分为箱式馈线终端和罩式馈线终端。

馈线自动化模式选型与配置技术原则（征求意见稿）2017年12月目录1概述 (1)1.1范围 (1)1.2规范性引用文件 (1)1.2.1设计依据性文件 (1)1.2.2主要涉及标准、规程规范 (2)2馈线自动化模式概述与应用选型 (3)2.1集中型馈线自动化概述 (3)2.2就地型馈线自动化概述 (3)2.2.1重合器式馈线自动化 (3)2.2.2分布式馈线自动化 (4)2.3模式对比与应用选型 (5)2.3.1模式对比 (5)2.3.2应用选型 (8)3集中型馈线自动化应用模式 (9)3.1适用范围 (9)3.2布点原则 (9)3.3动作逻辑 (10)3.3.1技术原理 (10)3.3.2动作逻辑原理 (11)3.3.3短路故障处理 (12)3.3.4接地故障处理 (13)3.4性能指标 (13)3.5配套要求 (14)3.5.1配套开关选用 (14)3.5.2配套终端选用 (14)3.5.3配套通信选用 (15)3.5.4保护配置选用 (15)3.6现场实施 (17)3.6.1参数配置 (17)3.6.2安装要求 (18)3.6.3注意事项 (18)3.7运行维护 (18)3.7.1操作指导 (19)3.7.2检修指导 (19)3.7.3运维分析指导................. 错误!未定义书签。

3.8典型应用场景 (19)4重合器式馈线自动化应用模式 (22)4.1电压时间型 (22)4.1.1适用范围 (22)4.1.2布点原则 (22)4.1.3动作逻辑 (22)4.1.4性能指标 (24)4.1.5配套要求 (24)4.1.6现场实施 (26)4.1.7运行维护 (28)4.1.8典型应用场景 (28)4.2自适应综合型 (29)4.2.1适用范围 (29)4.2.2布点原则 (30)4.2.3动作逻辑 (30)4.2.4性能指标 (32)4.2.5配套要求 (33)4.2.6现场实施 (35)4.2.7运行维护 (37)4.2.8典型应用场景 (38)4.3电压电流时间型 (42)4.3.1适用范围 (43)4.3.2布点原则 (43)4.3.3动作逻辑 (43)4.3.4性能指标 (45)4.3.5配套要求 (45)4.3.6现场实施 (48)4.3.7运行维护 (49)4.3.8典型应用场景 (49)4.4与主站系统的配合 (51)5分布式馈线自动化应用模式 (52)5.1速动型 (52)5.1.1适用范围 (52)5.1.2布点原则 (52)5.1.3动作逻辑 (56)5.1.4性能指标 (65)5.1.5配套要求 (65)5.1.6现场实施 (67)5.1.7运行维护 (69)5.1.8典型应用场景 (70)5.2缓动型 (73)5.2.1适用范围 (74)5.2.2布点原则 (74)5.2.3动作逻辑 (75)5.2.4性能指标 (77)5.2.5配套要求 (77)5.2.6现场实施 (79)5.2.7运行维护 (81)5.2.8典型应用场景 (82)5.3与主站系统的配合 (82)附录A 10kV配电网典型接线方式 (84)1概述1.1范围本原则规定了中压配电网馈线自动化模式选型、配置要求等主要技术原则。

配电自动化馈线终端（FTU）技术规范目录1 规范性引用文件 (1)2 技术要求 (1)3 标准技术参数 (10)4 环境条件表 (12)5 试验 (13)附录A馈线终端无线通信安装位置、航插尺寸定义（参考性附录） (14)附录B 馈线终端接口定义（规范性附录） (29)配电自动化馈线终端（FTU）技术规范1 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本适用于本文件。

GB/T 17626.1 电磁兼容试验和测量技术抗扰度试验总论GB/T 17626.2 静电放电抗扰度试验GB/T 17626.3 射频电磁场辐射抗扰度试验GB/T 17626.4 浪涌（冲击）抗扰度试验GB/T 17626.5 电快速瞬变脉冲群抗扰度试验GB/T 17626.8 工频磁场的抗扰度试验GB/T 17626.10 阻尼振荡磁场的抗扰度试验GB/T 17626.11 电压暂降、短时中断和电压变化抗扰度试验GB/T 15153.1 远动设备及系统第2部分：工作条件第1篇：电源和电磁兼容兼容性GB/T 11022 高压开关设备和控制设备标准的共用技术要求GB/T 14285 继电保护和安全自动装置技术规程GB/T 4208 外壳防护等级（IP）GB/T 13729 远动终端设备GB/T 5096 电子设备用机电件基本试验规程及测量方法GB/T 19520 电子设备机械结构GB 7251.5 低压成套开关设备和控制设备第五部分：对户外公共场所的成套设备—动力配电网用电缆分线箱（CDCs)的特殊要求DL/T 637-1997 阀控式密封铅酸蓄电池订货技术条件DL/T 721 配电网自动化系统远方终端DL/T 634.5101 远动设备及系统第5-101部分：传输规约基本远动任务配套标准DL/T 634.5104 远动设备及系统第5-104部分：传输规约采用标准传输协议子集的IEC60870-5-101网络访问DL/T 814 配电自动化系统功能规范Q/GDW 382 配电自动化技术导则Q/GDW 513 配电自动化主站系统功能规范Q/GDW 514 配电自动化终端/子站功能规范Q/GDW 625 配电自动化建设与改造标准化设计技术规定2技术要求2.1概述馈线终端的结构形式可分为箱式馈线终端和罩式馈线终端。

配电自动化馈线终端（FTU）技术规范目录1 规范性引用文件 (1)2 技术要求 (1)3 标准技术参数 (10)4 环境条件表 (12)5 试验 (13)附录A馈线终端无线通信安装位置、航插尺寸定义（参考性附录） (14)附录B 馈线终端接口定义（规范性附录） (28)配电自动化馈线终端（FTU）技术规范1 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本适用于本文件。

GB/T 17626.1 电磁兼容试验和测量技术抗扰度试验总论GB/T 17626.2 静电放电抗扰度试验GB/T 17626.3 射频电磁场辐射抗扰度试验GB/T 17626.4 浪涌（冲击）抗扰度试验GB/T 17626.5 电快速瞬变脉冲群抗扰度试验GB/T 17626.8 工频磁场的抗扰度试验GB/T 17626.10 阻尼振荡磁场的抗扰度试验GB/T 17626.11 电压暂降、短时中断和电压变化抗扰度试验GB/T 15153.1 远动设备及系统第2部分：工作条件第1篇：电源和电磁兼容兼容性GB/T 11022 高压开关设备和控制设备标准的共用技术要求GB/T 14285 继电保护和安全自动装置技术规程GB/T 4208 外壳防护等级（IP）GB/T 13729 远动终端设备GB/T 5096 电子设备用机电件基本试验规程及测量方法GB/T 19520 电子设备机械结构GB 7251.5 低压成套开关设备和控制设备第五部分：对户外公共场所的成套设备—动力配电网用电缆分线箱（CDCs)的特殊要求DL/T 637-1997 阀控式密封铅酸蓄电池订货技术条件DL/T 721 配电网自动化系统远方终端DL/T 634.5101 远动设备及系统第5-101部分：传输规约基本远动任务配套标准DL/T 634.5104 远动设备及系统第5-104部分：传输规约采用标准传输协议子集的IEC60870-5-101网络访问DL/T 814 配电自动化系统功能规范Q/GDW 382 配电自动化技术导则Q/GDW 513 配电自动化主站系统功能规范Q/GDW 514 配电自动化终端/子站功能规范Q/GDW 625 配电自动化建设与改造标准化设计技术规定2 技术要求2.1 概述馈线终端的结构形式可分为箱式馈线终端和罩式馈线终端。

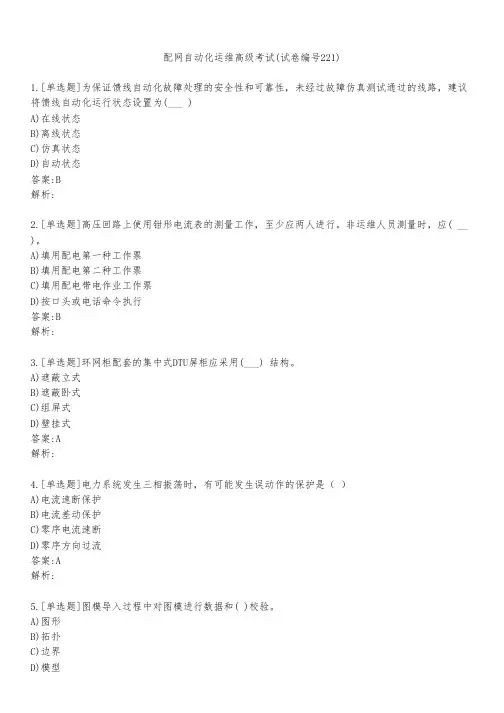

配网自动化运维高级考试(试卷编号221)1.[单选题]为保证馈线自动化故障处理的安全性和可靠性，未经过故障仿真测试通过的线路，建议将馈线自动化运行状态设置为(___ )A)在线状态B)离线状态C)仿真状态D)自动状态答案:B解析:2.[单选题]高压回路上使用钳形电流表的测量工作，至少应两人进行。

非运维人员测量时，应( __ )。

A)填用配电第一种工作票B)填用配电第二种工作票C)填用配电带电作业工作票D)按口头或电话命令执行答案:B解析:3.[单选题]环网柜配套的集中式DTU屏柜应采用(___) 结构。

A)遮蔽立式B)遮蔽卧式C)组屏式D)壁挂式答案:A解析:4.[单选题]电力系统发生三相振荡时，有可能发生误动作的保护是（ ）A)电流速断保护B)电流差动保护C)零序电流速断D)零序方向过流答案:A解析:5.[单选题]图模导入过程中对图模进行数据和( )校验。

A)图形B)拓扑6.[单选题]配电自动化系统通过(___ )，与其它相关应用系统互连，实现更多应用功能。

A)无线公网B)无线专网C)光纤专网D)信息交换总线答案:D解析:7.[单选题]光纤通信不受电磁干扰和噪声的影响，允许在( ___ ) 进行高速数据传输A)短距离B)长距离C)任何距离D)中距离答案:B解析:8.[单选题]FTU接口应采用( )的连接方式，DTU接口应采用( )排的连接方式A)航空插头或端子排、航空插头B)航空插头、航空插头或端子排C)航空插头、航空插头或端子D)航空插头或端子排、航空插头或端子排答案:B解析:9.[单选题]配电终端基本功能具备远方通信接口，采用光纤通信时具备通信状态监视及通道端口故障监测。

采用(___)时具备监视通信模块状态等功能。

A)有线通信B)光纤通信C)主站通信D)无线通信答案:D解析:10.[单选题]户外柱上真空断路器整体结构为（）或三相共箱式，由灭弧室、电回路、绝缘系统、操作机构、密封件及壳体组成。

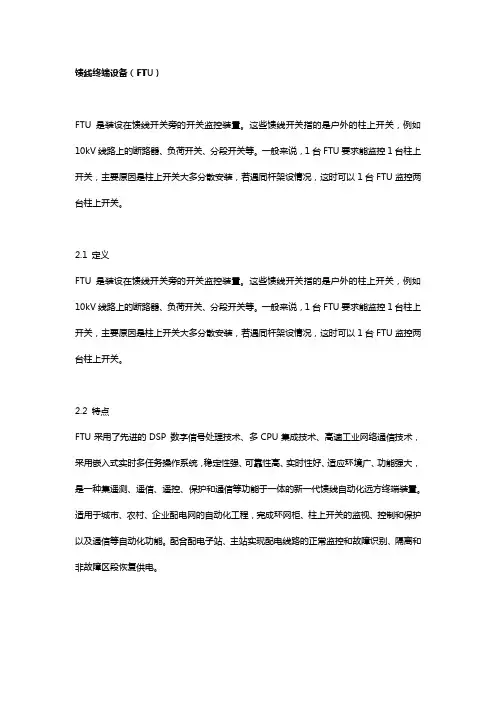

馈线终端设备（FTU）FTU 是装设在馈线开关旁的开关监控装置。

这些馈线开关指的是户外的柱上开关，例如10kV线路上的断路器、负荷开关、分段开关等。

一般来说，1台FTU要求能监控1台柱上开关，主要原因是柱上开关大多分散安装，若遇同杆架设情况，这时可以1台FTU监控两台柱上开关。

2.1 定义FTU 是装设在馈线开关旁的开关监控装置。

这些馈线开关指的是户外的柱上开关，例如10kV线路上的断路器、负荷开关、分段开关等。

一般来说，1台FTU要求能监控1台柱上开关，主要原因是柱上开关大多分散安装，若遇同杆架设情况，这时可以1台FTU监控两台柱上开关。

2.2 特点FTU采用了先进的DSP 数字信号处理技术、多CPU集成技术、高速工业网络通信技术，采用嵌入式实时多任务操作系统，稳定性强、可靠性高、实时性好、适应环境广、功能强大，是一种集遥测、遥信、遥控、保护和通信等功能于一体的新一代馈线自动化远方终端装置。

适用于城市、农村、企业配电网的自动化工程，完成环网柜、柱上开关的监视、控制和保护以及通信等自动化功能。

配合配电子站、主站实现配电线路的正常监控和故障识别、隔离和非故障区段恢复供电。

2.3功能遥测(1)交流电气测量Ia、Ib 、Ic、In、Uab、Ucb、Ua、Ub、Uc，Un等任意组合，一般Uab和Ucb分别取开关两侧，监视馈线两端的供电情况。

(2)两表法或三表法，软件计算出P、Q、Pa、Pb、Pc、f、cos∮等，根据主站需要上传；(3)保护Ia、Ic的记录上传；(4)直流模拟量：两路，电池电压、温度等。

遥信(1)开关状态信号，SOE；(2)开关储能信号、操作电源；(3)压力信号等；(4)电池低电压告警；(5)保护动作和异常信号；(6)其他状态信号。

遥控(1)开关的分合，失电后可进行2次以上分合操作；(2)电池的维护；(3)保护信号远方复归；(4)其他遥控。

配电自动化远方控制终端（FTU）常见故障分析摘要：配电自动化远方控制终端（FTU）具有数据采集及传输，同时能够实现对配电网故障进行检测和自动监控，配电自动化远方控制终端自身的运行可靠性与稳健性对于配电网系统稳定的运行起到重要的作用，文章分析了配电自动化远方控制终端（FTU）的基本功能及常见的故障类型，旨在增加FTU运行的可靠性与稳定性。

关键词：配电自动化；远方控制终端；故障在配电自动化过程中，为了更好地对整个配电系统进行控制，远方控制终端有着十分重要的作用。

但是其在实际运行中，往往由于这样或那样的原因，导致其出现故障。

因而必须切实掌握其基本原因，充分意识到远方控制终端在整个配电自动化中的作用，才能更好地结合其故障进行针对性的处理和优化。

以下笔者就此展开探究性的分析：1FTU概述配电自动化远方控制终端（FTU）是安装在馈线以及配电室中的智能化终端设备，其具有故障检测以及遥控等功能，可以实现与远方配电子站进行通信，将配电系统相关的运行数据参数提供给配电子站，这些信息包括，电能参数、接地故障、开关状态以及相间故障等，同时，其可以接收配电主站发出的控制命令，并且按照控制命令对相关的配电设备进行调节与控制，FTU具有抗高温、体积小、耐严寒、数量多以及可靠性要求较高等特点，能够实现对故障的定位、隔离以及非故障区域快速恢复供电功能，另外，FTU可以利用高性能单片机制造，并通过适当的结构设计使之具有防潮、防雨、防雷等功能。

1.1“四遥”功能FTU具备遥信、遥调、遥测以及遥控功能，其既能够检测正常负荷条件下的电流、功率因数、电压、视在功率、频率、有功功率以及无功功率等，也能够检测反映系统不平衡程度的电流以及电压。

1.2配电网信息故障采集与处理功能FTU能够实现对配电网进行故障定位、自动隔离以及非故障区域迅速恢复供电等一些功能，与RTU相比较，FTU能够实现信息数据的采集与处理故障信息，这些数据包括：故障电流和电压值、故障发生时间以及故障历时、故障方向、小电流接地故障检测等，在获取这些信息时，FTU的检测精度相对较高。

配电自动化终端控制箱FTU、环网单元——工厂化检测大纲1.总则本细则适用于中低压配电线路（10kV/20kV/35kV）上的配电自动化终端，规定为终端在停电安装施工前，及在仓库调试验收阶段的工作流程及细则；旨在确保供货到现场的馈线终端及环网单元功能配置正确无误，在现场设置客户要求的定值参数，就地调试后即投入运行。

2.标准依据GB 50150-2006 电气装置安装工程电气设备交接试验标准GB 50060-2008 3～110kV高压配电装置设计规范GB 3906-2006 3.6kv～40.5kv交流金属封闭开关设备和控制设备GBT 4473-2008高压交流断路器合成试验GB 50053-2013 20kV及以下变电所设计规范GB/T 50062-2008电力装置的继电保护和自动装置设计规范GB/T 11022-1999GB/T 11022-1999高压开关设备和控制设备标准的共同技术要求GB/T 17626电磁兼容性试验和测量技术通用规范附件2-2：国家电网有限公司标准化配电终端（馈线终端）入网专业检测大纲附件1-2：国家电网有限公司一二次融合标准化柱上断路器及环网箱入网专业检测大纲附件2-5：国家电网有限公司标准化配电终端（业务功能安全）入网专业检测大纲附件3-1：12千伏一二次融合柱上断路器及配电自动化终端（FTU）标准化设计方案（2021版）说明：本手册中“选做”部分没特殊说明可不做，带*的为抽检项目。

环网柜为默认永磁机构的间隔，也适用于带DTU的环网单元检验试验。

3.工程化调试检验流程图4.工厂化调试检测工器具序号工具名称数量备注1 万用表 1 带钳表2 继保仪 1 精度：0.2级3 拖线板 14 笔记本电脑 1 带上位机测试工具5 数据线 1 USB转232串口、网线6 模拟开关 1 可用实际永磁或者弹簧断路器带航插替代7 断路器专用航插连接线若为一二次融合的则使用对应的标准航插件8 DLFSQ250型单相电流发1生器19 FH-10型应急分合闸控制箱10 检验用蓄电池 111 手机卡 112 绝缘摇表 113 工频耐压测试仪 1 2kV14 接地电阻测试仪 15.测试检测要求5.1.装置外观检验外观检验是指在终端以及FTU箱体、环网单元二次室没有进行实验前对其整体的外观检查，有无外力等因素造成的损坏，螺丝松动等。

配电自动化馈线终端（FTU）典型离线故障分析及应对措施研究汤 辉（南京南瑞信息通信科技有限公司，江苏 南京　210009）摘　要：馈线自动化终端（FTU）主要对柱上10 kV开关进行监控，完成遥测、遥信、遥控及故障检测等功能。

执行配电主站下发的命令，对配电设备进行调节、控制，实现故障定位、故障隔离和非故障区域快速恢复供电等功能。

结合配电网配电自动化系统运行，通过对馈线终端（FTU）三个典型离线故障的分析，归纳总结馈线终端（FTU）故障处理的思路和步骤，确保电力通信网安全可靠运行。

关键词：配电自动化；馈线终端；离线；故障分析中图分类号：TM76 文献标识码：A 文章编号：1003-9767（2020）08-031-04Research on Typical Off-line Fault Analysis and Countermeasures of FTUTang Hui(Nanjing NARI Information & Communication Technology Co., Ltd., Nanjing Jiangsu 210009, China) Abstract: The feeder automation terminal (FTU) mainly monitors the 10 kV switch on the column and completes the functions of telemetry, remote signaling, remote control and fault detection. Execute the command issued by the main distribution station, adjust and control the distribution equipment, and realize the functions of fault location, fault isolation and fast power recovery in non fault areas. Combined with the operation of the distribution automation system in the distribution network, through the analysis of three typical off-line faults of the feeder terminal (FTU), this paper sums up the ideas and steps of the fault handling of the feeder terminal (FTU), so as to ensure the safe and reliable operation of the power communication network.Key words: distribution automation; Feeder terminal; Off-line;fault analysis０　引言配电自动化馈线终端（FTU）具有信息采集和传输，同时能够自动检测和快速隔离配电网故障的作用。

配电自动化监控系统的单核馈线终端设备（FTU）解
决方案
 目前市面上大多电力FTU产品均采用MCU+MPU双处理器架构，以利用MCU的实时性和MPU上运行的稳定的网络协议和文件系统资源。

那幺，我们是否可以把MCU+MPU的结构用一个MPU来替代?答案是完全可以，本文就介绍一种单处理核心的FTU实现方案。

 FTU全名是馈线终端设备，是配电自动化系统中重要的监控设备。

具有遥控、遥信，故障检测功能，并与配电自动化主站通信，提供配电系统运行情况和各种参数即监测控制所需信息，包括开关状态、电能参数、相间故障、接地故障以及故障时的参数,并执行配电主站下发的命令，对配电设备进行调节和控制，实现故障定位、故障隔离和非故障区域快速恢复供电等功能。

 FTU照片如下：
 图1 FTU
 FTU硬件需要符合《DL/T721-2000 配电网自动化系统远方终端》标准，。

.广州供电局配网自动化终端设备技术规范目录1标准和规范 (4)2总体要求 (4)3系统组成要求 (5)3.1系统电源 (5)3.2主控模块 (6)3.3遥控模块 (6)3.4遥信模块 (6)4基本功能要求 (6)4.1信息采集和处理 (6)4.2设置功能 (6)4.3事件记录及上报功能 (7)4.4电源失电保护功能 (7)4.5通信功能 (7)4.6自诊断、自恢复功能 (7)4.7调试功能 (7)4.8遥控功能 (7)4.9输入、输出回路安全防护功能 (7)5性能指标要求 (8)5.1交流采样 (8)5.2遥信采集 (8)5.3遥控 (8)5.4电源 (8)5.5机械特性 (8)5.6可靠性指标 (9)5.7工作条件 (9)6电磁兼容及安全性要求 (9)6.1静电放电： (9)6.2高频电磁场： (9)6.3电快速瞬变脉冲群： (9)6.4浪涌： (10)6.5阻尼振荡波： (10)6.6交流电磁场： (10)6.7绝缘电阻： (10)6.8耐电强度 (10)6.9冲击电压 (10)7开关房/综合房配网自动化终端配置要求 (10)7.1壁挂式终端配置要求 (10)7.1.1实现三遥功能的开关房/综合房标准配置 (11)7.1.2实现两遥功能的开关房/综合房标准配置 (12)7.2机柜式终端配置要求 (13)7.2.1功能配置要求 (13)8开关房/综合房配网自动化终端安装要求 (16)9配网无线采集设备类型及性能要求 (16)9.1基本功能要求 (16)9.2设备性能要求和技术指标 (16)9.2.1无线信号指示要求 (16)9.2.2数据传输要求 (16)9.2.3多种工作模式 (17)9.2.4网管要求 (17)9.3软硬件设备要求 (17)1标准和规范配电自动化功能规范 DL/T 814-2002配电网自动化系统远方终端 DL/T 721-2000远动终端设备 GB/T13729-2002《广东电网规划设计技术原则》《广东电网10千伏及以下配网自动化规划技术原则》《广东省地区电网调度自动化系统技术规范》《广东电网DL/T634.5101-2002实施细则》《广东电网DL/T634.5104-2002实施细则》《广东电网公司配变监测计量终端技术规范》（试行）《广东电网公司配变监测计量终端通讯规约》（试行）《广州供电局配网自动化终端结构设计规范》2总体要求配网自动化终端设备采用模块化设计，可以根据监测需求灵活配置和扩充电流、电压、遥信和遥控量。

配电自动化远方控制终端（FTU）常见故障探析摘要：FTU设备作为先进的远程控制终端，可以及时检测配电系统的各种故障，并且精准地定位故障区域，为故障的及时排除创造有利的条件。

但是在实际的运作过程中，FTU设备本身也存在一些常见的故障，对这些故障进行探究分析，可以通过加强对FTU设备的管理，提高其运作的效率和质量。

关键词：配电自动化；FTU设备；故障探析引言：FTU设备有其自身的优势和特点，在配电自动化系统的运行中，有效保障配电系统的稳定和安全。

必须完善对FTU设备故障的处理方法，保证其良好的性能，进而保障配电系统的可靠供电。

本文从实际情况出发，主要分析了配电自动化远方控制终端（FTU）常见的故障。

一、配电自动化远方控制终端FTU概述FTU是依托于计算机信息技术产生的智能化控制终端，在配电室中安装FTU设备主要实现两方面的功能，一是配电故障的检测功能，二是各子配电站的远程控制功能。

利用FTU设备，总配电站可以及时将相关的参数传输至子配电站。

一方面保证总配电站的安全稳定运转，另一方面对于子配电站的故障进行检测，并且根据实际的情况，对其故障进行远程处理。

与传统的控制终端相比，FTU设备具有诸多的优势，尤其是对自然环境的较强适应能力。

比如FTU设备对于极端高温与寒冷的耐受力较强。

另外通过合理的设计，可以提高FTU设备的防雷电能力。

除此之外，FTU设备的体积不大，而且灵敏度较高，可以及时检测出配电系统的各种故障，并且准确地定位故障的实际发生区域，有利于故障的及时处理解决和保障配电系统稳定。

以下是FTU设备在配电自动化系统中的主要功能：1.FTU具有良好的远程监测功能，对于总配电系统和子配电站的各类故障可以及时检测，主要是通过检测系统内部的电流与电压情况来实现，包括电流与电压是否稳定、是否超出或者低于相关的标准等，通过对各参数的检测分析，保障配电系统的安全运转。

2.FTU设备可以精准地定位故障的实际发生区域，FTU设备具有强大的数据信息采集与处理能力。
