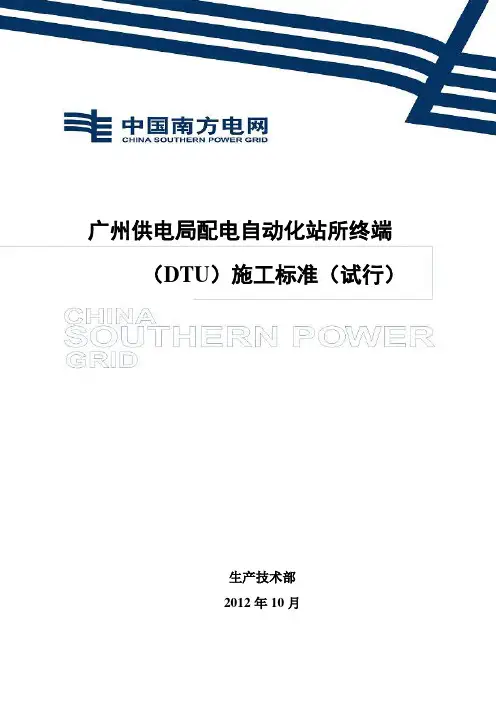

广州供电局配电自动化站所终端（DTU）施工标准（试行）生产技术部2012年10月目录1.范围 (1)2.规范性引用文件 (1)3.术语及定义 (1)4.施工作业标准 (2)4.1配电自动化站所终端挂箱现场勘查流程及标准 (2)4.1.1现场勘查 (2)4.1.2现场勘查内容 (2)4.1.3确定工作内容 (2)4.2配电自动化站所终端箱体挂箱安装流程及标准 (2)4.2.1施工前检查 (2)4.2.2终端箱体安装要求 (2)4.2.3低压电源箱安装要求 (4)4.2.4电缆及标识要求 (5)4.2.5终端箱体挂箱安装资料整理存档 (6)4.3配电自动化站所终端调试标准 (7)4.4配电自动化站所终端停电接入标准 (7)4.4.1二次电缆接线工艺要求 (7)4.4.2电流互感器安装标准 (7)4.4.3零序电流互感器安装标准 (8)4.5DTU终端本地调试标准 (9)4.6与主站系统联调测试标准 (10)附件1：《配电自动化站所终端设备安装现场勘察记录表》 (11)附件2：配电自动化站所终端安装工程设备安装表 (12)附件3：配电自动化站所终端施工验收记录表 (13)附件4：配电自动化站所终端（DTU）三遥联调信息表 (16)1.范围本标准规定了配电自动化站所终端（DTU）的施工作业标准及工作流程。
本标准适用于广州供电局有限公司所辖各级供电企业中低压的新建、扩建及改造的配电网自动化站所终端建设。
2.规范性引用文件下列文件中的条款通过本标准的引用而构成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。
建议使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
DL/T 814 配电自动化系统功能规范DL/T 721 配电网自动化系统远方终端Q/CSG 11005 地/县级调度自动化主站系统技术规范Q/CSG 10703 110kV及以下配电网装备技术导则南方电网系统[2012]22号文南方电网DL/T634.5.101-2002远动协议实施细则南方电网系统[2012]20号文南方电网DL/T634.5.104-2002远动协议实施细则南方电网系统[2012]15号文南方电网电力二次系统安全防护技术规范3.术语及定义3.1 配电自动化系统是指实现中低压配电网运行监控的自动化系统。
具备配电SCADA、故障处理及高级应用功能，一般由配电自动化主站、配电自动化终端及相关配电自动化通信系统构成。
3.2 配电自动化主站系统是指完成配电网运行实时数据的采集、处理、监视与控制，并对配电网进行分析、计算与决策，是配电自动化系统的核心，主要包括系统软件、应用软件、数据库、系统服务器、工作站（含各区局延伸工作站）、网络设备、网络安全装置、数据和通信接口设备、通信接口配线柜、GPS、记录打印设备以及专用的不间断电源等。
以下简称配电主站。
3.3 配电自动化终端是指适用于配电网的各种远方监测、控制单元的设备，包括馈线终端（FTU）、站所终端（DTU）以及其它简易监测终端等，以下简称配电终端。
3.4 配电GIS系统配电网地理信息系统，为配电网自动化系统提供配网单线图、环网柜接线图等图模信息。
3.5 配电自动化通信系统是指提供数据传输通道实现配电主站与配电终端信息交换的通信系统，包括配电通信网管系统、通信设备和通信通道，以下简称配电通信系统。
4.施工作业标准4.1 配电自动化站所终端挂箱现场勘查流程及标准4.1.1现场勘查对待施工电房进行现场勘察，填写《配电自动化站所终端设备安装现场勘察记录表》（附件1），发现设计图纸与现场不符的，及时向设计单位提出设计变更。
4.1.2现场勘查内容1)勘查开关柜的分布位置、数量、型号、开关柜进线电缆类型。
2)勘查电房低压电源箱的类型，电房内是否有低压电源。
3)核对现场设备和线路是否与设计图纸相符，并做好记录。
4.1.3确定工作内容1)确定配电自动化站所终端的安装位置。
2)确定安装电流互感器的数量。
3)校核控制电缆、施工辅材的数量。
4.2配电自动化站所终端箱体挂箱安装流程及标准4.2.1施工前检查1)配电自动化站所终端（DTU）应具备出厂前测试报告和出厂合格证。
2)箱体应有足够的支撑强度，外观工整,前后门开启、关闭自如，箱体无腐蚀和锈蚀的痕迹，喷涂层无破损且光洁度符合标准，颜色应与其它屏保持一致，箱体密封良好。
3)箱体内的设备、主材、元器件安装应牢靠、整齐、层次分明。
4)箱体内的设备电源应相互独立；装置电源、通信电源、后备电源应由独立的空气开关控制，检查蓄电池外观完好。
5)控制面板上的显示部件亮度适中、清晰度高，各接口标识清晰。
4.2.2终端箱体安装要求1）箱体应安装在干净、明亮的环境下，便于拆装、维护，且终端安装位置不应影响原有设备的正常运行。
2）参照施工设计图纸确定配电自动化站所终端的安装位置；箱体安装采用壁挂式安装，安装高度要求离地面大于600mm，小于800mm。
保证箱体位置水平。
图1.a终端挂装示意图3）附件按图1.b尺寸用膨胀螺栓固定收紧在墙上，保证水平安装。
图1.b固定附件示意图4）将配电终端挂装在墙壁上；若需要安装扩展单元，安装方法和主单元安装方法一样，扩展单元安装尽可能靠近主控单元；主控和扩展之间应用专用电缆连接，且标识完好。
安装空间足够情况下，主控单元与扩展单元之间的间隔应大于30Omm。
空间不足情况下，允许错位安装。
图1.c级联安装示意图5）电缆槽架应采用镀锌槽架，并固定牢固。
图1.d电缆槽架安装示意图4.2.3低压电源箱安装要求低压电源箱应安装在电房环境控制箱旁，其电源应从环境控制箱电源侧接取。
低压电源箱至配电自动化站所终端敷设线槽并使用不小于2.5mm2截面的电源线，连接处应用阻燃塑料波纹管保护（图2.a），低压电源箱内各路空气开关应做好相应标识。
（图2.b）图2.a波纹管示意图图2.b低压电源箱空开示意图4.2.4电缆及标识要求1)二次电缆在终端挂装阶段应同步接入终端端子排，根据设计图纸将电缆另一端敷设到开关柜内，核对电缆接线是否正确并完善二次接线套管以及电缆标识，电缆标识牌（图 3.a）应包含：电缆编号、起点、终点以及电缆型号，二次接线套管标识（图3.b）应包含相应的信号名称。
2)遥测、遥信和遥控电缆在电缆沟用万能角铁固定在电缆沟壁，电缆平直敷设；电缆坑敷设电缆时，使用冲击钻和铁锤安装万能角铁时，冲击钻和铁锤禁止与高压电缆存在任何触碰；施工人员在电缆坑内作业，严禁脚踩高压电缆。
3)电缆坑内控制电缆敷设不能交叉；电缆要求平顺入柜，不能余留过长电缆在电缆沟内。
4)终端箱体接地应使用6平方毫米多股接地线，电缆屏蔽层接地线应使用不小于4 mm2,黄绿多股软线，接地线应反向固定，并对软线与线耳接驳处锡焊接，电缆屏蔽层接地线应与配电自动化站所终端接地铜牌可靠连。
5)备用电缆应用绝缘胶布将电缆头包好，穿入开关柜并挂好电缆标识牌。
图3.a电缆标识牌参考图3.b二次接线套管参考4.2.5终端箱体挂箱安装资料整理存档1)建立箱体安装台帐，包括：线路名称、电房名称、电房地址、终端通讯方式、电流回路数、安装日期、施工单位、施工单位负责人、本方负责人等，并把施工电房的资料录入台帐。
2)记录遗留问题：应做好相应的工作记录，记录安装的遗留问题。
如：缺少控制电缆标识牌、电缆孔未封堵、装置未接地线、电房无低压电源等；把遗留问题记录下来，录入遗留问题台帐，下次停电接入时处理。
3)施工记录的纸质资料管理：使用文件袋存放电房施工资料及表格数据。
4)建立现场DTU与开关柜的回路对应表，并保存三份（现场DTU、施工方、运行方）4.3配电自动化站所终端调试标准1)根据电房设计图、GIS图，按图纸上所示的《设备更动图》制作三遥信息点表，制作完成后发送至主站维护人员。
2)根据统一格式对箱体进行标识，应使用黄底黑字的标签纸，标识应包含：终端安装地址、终端IP、终端ID、设备厂家及类型等信息，标签纸贴于箱门内、外侧，并检查是否与安装现场地址相符。
状态指示灯标识、二次接线端子图标识齐全且要求张贴于明显位置。
3)预调试（停电接入前）：通讯通道建设完成后，应对终端进行预调试工作，调试的内容包括终端通讯参数的设置,初步模拟三遥数据与主站进行联调测试。
4.4配电自动化站所终端停电接入标准4.4.1二次电缆接线工艺要求1)电流回路导线截面应不小于2.5平方毫米，确认CT回路端子没有开路、接线正确；电压、控制回路导线截面应不小于1.5平方毫米，确认PT回路端子没有短路、接线正确。
2)现场二次实际接线应与设计图纸相符，端子排应根据功能分段排列, 并应预留足够备用端子，直流电源的正负极不应布置在相邻的端子上。
3)二次接线应排列整齐，避免交叉，固定牢固；二次回路接线应与一次回路接线保持足够的安全距离，电缆排列应整齐、有序，电缆挂牌齐备，4)控制电缆不应采用多股软线电缆，接线应规范、美观,套管的粗细、长短应一致且字迹清晰，不同截面的电缆芯，不允许接入同一端子，同一端子接线不宜超过两根。
5)屏柜的外壳、通信和控制电缆的屏蔽层应与电房内地网连接良好，电缆沟（槽）盖板密封完好。
6)背板布线规范，设备的各种模块插件与背板总线接触良好，插拔方便。
7)确认配电终端本体及二次电缆做好防火、防小动物破坏的措施。
4.4.2电流互感器安装标准1)CT接线牢固可靠，防止二次开路，二次回路标签清晰，CT二次回路采用电缆芯截面≥2.5mm22)卡式CT应卡接紧密，无缝隙，无错位,CT外壳地线应在开关柜内可靠接地。
3)电流互感器的每组二次回路应有且只有一个接地点，要求在终端箱处进行接地，接地牢固可靠，接地线采用不小于4 mm2,黄绿多股软线，接线端必须压线耳；4)二次电缆应采用铠装屏蔽电缆，电缆屏蔽层在开关柜与DTU同时接地，严禁采用电缆芯两端接地的方法作为抗干扰措施；5)电流互感器的一、二次侧应同极性安装。
要求CT的一次侧极性端（P1面）应朝上，二次侧按正极性接线（即A411接K1，N411接K2）。
图4.a相CT安装示意图图4.b终端侧CT接线示意图4.4.3零序电流互感器安装标准1)受安装条件影响，电缆铠装屏蔽层开口在零序互感器上方的（如图1所示），电缆铠装屏蔽层接地线应由上向下穿过零序互感器，并与电缆支架绝缘，在穿过零序互感器前不允许接地。
2)电缆铠装屏蔽层开口在零序互感器下方的（如图2所示），电缆铠装屏蔽层接地线应直接接地，不允许再穿过零序互感器。
3)电缆铠装屏蔽层接地线在与接地极连接之前应包绕绝缘层；4)零序保护必须用一次加电流方法试验整定值。
图4.c零序CT安装示意图4.5 DTU终端本地调试标准1)终端状态指示灯运转正常，各开关按钮位置确认正确。
