7孟塞尔表色系统

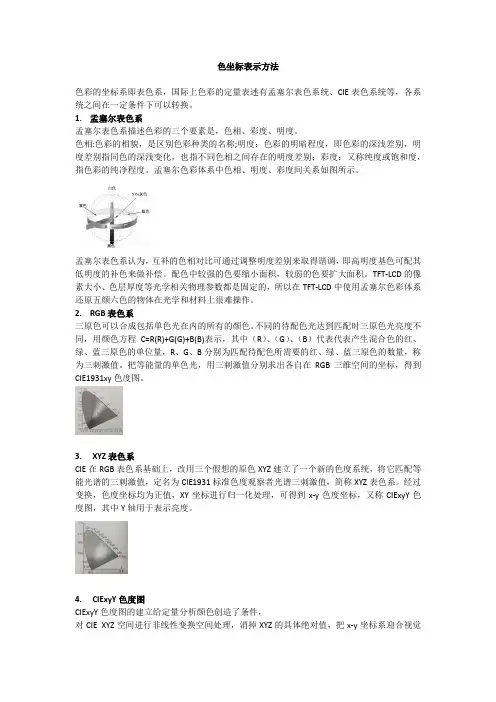

色坐标表示方法色彩的坐标系即表色系，国际上色彩的定量表述有孟塞尔表色系统、CIE表色系统等，各系统之间在一定条件下可以转换。

1.孟塞尔表色系孟塞尔表色系描述色彩的三个要素是，色相、彩度、明度。

色相:色彩的相貌，是区别色彩种类的名称;明度：色彩的明暗程度，即色彩的深浅差别，明度差别指同色的深浅变化，也指不同色相之间存在的明度差别；彩度：又称纯度或饱和度，指色彩的纯净程度。

孟塞尔色彩体系中色相、明度、彩度间关系如图所示。

孟塞尔表色系认为，互补的色相对比可通过调整明度差别来取得谐调，即高明度基色可配其低明度的补色来做补偿。

配色中较强的色要缩小面积，较弱的色要扩大面积。

TFT-LCD的像素大小、色层厚度等光学相关物理参数都是固定的，所以在TFT-LCD中使用孟塞尔色彩体系还原五颜六色的物体在光学和材料上很难操作。

2.RGB表色系三原色可以合成包括单色光在内的所有的颜色。

不同的待配色光达到匹配时三原色光亮度不同，用颜色方程C=R(R)+G(G)+B(B)表示，其中（R）、（G）、（B）代表代表产生混合色的红、绿、蓝三原色的单位量，R、G、B分别为匹配待配色所需要的红、绿、蓝三原色的数量，称为三刺激值。

把等能量的单色光，用三刺激值分别求出各自在RGB三维空间的坐标，得到CIE1931xy色度图。

3.XYZ表色系CIE在RGB表色系基础上，改用三个假想的原色XYZ建立了一个新的色度系统，将它匹配等能光谱的三刺激值，定名为CIE1931标准色度观察者光谱三刺激值，简称XYZ表色系。

经过变换，色度坐标均为正值，XY坐标进行归一化处理，可得到x-y色度坐标，又称CIExyY色度图，其中Y轴用于表示亮度。

4.CIExyY色度图CIExyY色度图的建立给定量分析颜色创造了条件，对CIE XYZ空间进行非线性变换空间处理，消掉XYZ的具体绝对值，把x-y坐标系迎合视觉需要修正为u-v坐标系，形成CIE LUV色度图。

建立表色系（色坐标）后，光源的颜色就可以用色空间上的某一点表示出来。

孟塞尔颜色系统的构成
孟塞尔颜色系统(Munsell Color System)的构成主要包括色调（Hue）、明度（Value），和饱和度（Chroma）这三个要素。

一、色调（Hue）：色调表示颜色的基本属性，通常用颜色名称（如红、黄、绿等）来描述。

孟塞尔颜色系统将色调划分为圆环形状的区域，每个区域代表一种基本的颜色。

通过选择不同的色调，可以指定颜色的主要品种。

二、明度（Value）：明度表示颜色的明暗程度，即从黑到白的变化。

在孟塞尔颜色系统中，明度通过数值来表示，数值越大表示颜色越明亮，数值越小表示颜色越暗。

这一属性提供了颜色的亮度信息。

三、饱和度（Chroma）：饱和度表示颜色的纯度或灰度，即颜色与灰色的混合程度。

在孟塞尔颜色系统中，饱和度也通过数值来表示，数值越大表示颜色越鲜艳、越饱和，数值越小表示颜色越灰淡。

这一属性提供了颜色的强烈程度信息。

这三个要素的组合构成了孟塞尔颜色系统中的颜色空间，通过这一系统，可以更准确、科学地描述和标识各种颜色。

孟塞尔颜色系统广泛用于艺术、设计、地理信息系统（GIS）、地质学等领域，为颜色的系统性表达提供了便捷的工具。

蒙赛尔表色体系蒙赛尔（Albert H. Munsell 1858-1918)美国色彩学家。

他的这一体系经过美国国家标准局和光学学会的反复修订，成了色彩界公认的标准色系之一。

蒙赛尔色相环蒙赛尔色立体简图蒙赛尔色相环由右上图的红（R）、黄红（YR）、黄（Y）……等10个主要色相组成,每个色相又划分为10个等分,其中5为主要色相(如标准的红是5R、黄是5Y）,共分100个色相。

蒙赛尔横截面示意图红色区（R）剖面图蒙赛尔色立体的中心轴（N）由下到上为：黑→灰→白的明暗系列构成,并以此为彩色系各色的明度标尺,以黑(BK或BL)为0级,而白(W)为10级,共11级明度。

中心轴至表层横向水平线为纯度轴，以渐增的等间隔均分为若干纯度等级，由于纯色相中各色纯度值高低不一，这就使色立体中各纯色相与中心轴水平距离长短不一。

如：红色是14级（右上图每格是2级）。

本色系是以色彩的色相（H）、明度（V）、纯度（C）的三属性来表述的，其色彩的表述方式为HV/C，最纯的10种颜色写作：附图:蒙赛尔色立体表面色彩明度、彩度关系表P、C、C、S色相环（内圈）与蒙赛尔色相环（外圈）的比较中心三角形所指是印刷用三原色三个紫点子所指是光学三原色色彩三要素色彩三要素包括：色相、饱和度（纯度）、明度（亮度）。

色相：指色彩的相貌，是区别色彩种类的名称。

最初的基本色相为：红、橙、黄、绿、蓝、紫。

在各色中间加插一两个中间色，按光谱顺序为：红、红橙、橙、黄橙、黄、黄绿、绿、蓝绿、蓝、蓝紫、紫和红紫，可制出十二种基本色相。

将12种基本的色相按照环状排列起来，就形成了色相环。

色相环由原色、间色、复色构成，它是我们选择颜色的一个强有力的工具。

将12种基本的色相按照环状排列起来，就形成了色相环。

色相环由原色、间色、复色构成，它是我们选择颜色的一个强有力的工具。

图02这十二色相的彩调变化，在光谱色感上是均匀的。

如果进一步再找出其中间色，便可以得到二十四个色相。

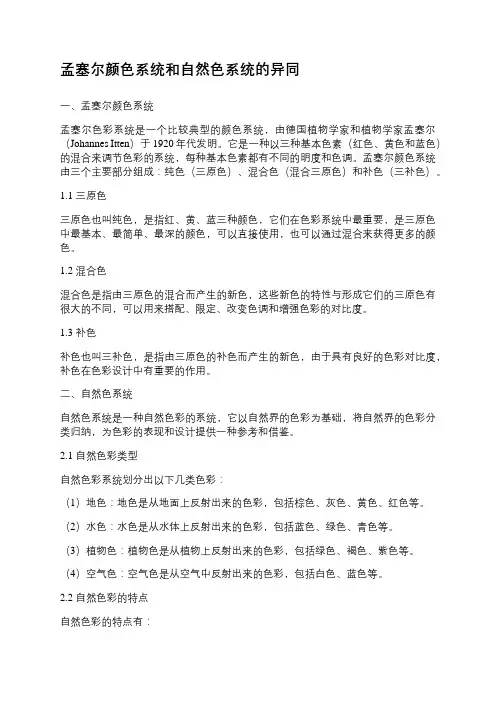

孟塞尔颜色系统和自然色系统的异同一、孟塞尔颜色系统孟塞尔色彩系统是一个比较典型的颜色系统，由德国植物学家和植物学家孟塞尔（Johannes Itten）于1920年代发明。

它是一种以三种基本色素（红色、黄色和蓝色）的混合来调节色彩的系统，每种基本色素都有不同的明度和色调。

孟塞尔颜色系统由三个主要部分组成：纯色（三原色）、混合色（混合三原色）和补色（三补色）。

1.1 三原色三原色也叫纯色，是指红、黄、蓝三种颜色，它们在色彩系统中最重要，是三原色中最基本、最简单、最深的颜色，可以直接使用，也可以通过混合来获得更多的颜色。

1.2 混合色混合色是指由三原色的混合而产生的新色，这些新色的特性与形成它们的三原色有很大的不同，可以用来搭配、限定、改变色调和增强色彩的对比度。

1.3 补色补色也叫三补色，是指由三原色的补色而产生的新色，由于具有良好的色彩对比度，补色在色彩设计中有重要的作用。

二、自然色系统自然色系统是一种自然色彩的系统，它以自然界的色彩为基础，将自然界的色彩分类归纳，为色彩的表现和设计提供一种参考和借鉴。

2.1 自然色彩类型自然色彩系统划分出以下几类色彩：（1）地色：地色是从地面上反射出来的色彩，包括棕色、灰色、黄色、红色等。

（2）水色：水色是从水体上反射出来的色彩，包括蓝色、绿色、青色等。

（3）植物色：植物色是从植物上反射出来的色彩，包括绿色、褐色、紫色等。

（4）空气色：空气色是从空气中反射出来的色彩，包括白色、蓝色等。

2.2 自然色彩的特点自然色彩的特点有：（1）色彩比较柔和：自然色彩表现出柔和的色彩，使观者感受到舒适安稳。

（2）色彩表现具有自然特色：自然色彩以自然色彩为基础，具有自然的特色，可以给观者带来更多的美感。

（3）色彩搭配灵活：自然色彩搭配灵活，可以根据不同的场景灵活搭配，以达到最理想的效果。

三、孟塞尔颜色系统和自然色系统的异同孟塞尔颜色系统和自然色系统都是一种颜色系统，它们有许多相似之处，同时也有许多不同之处：（1）组成不同：孟塞尔颜色系统由三原色（红色、黄色和蓝色）、混合色（混合三原色）和补色（三补色）组成；而自然色系统由地色、水色、植物色和空气色组成。

孟赛尔颜色体系用类似球体放入模型把各种表面色的三种颜色参数-----色调、明度、饱和度全部表现出来，在立体模型中的每一部位各代表一个特定的颜色，目前国际上已广泛采用孟赛尔颜色系统作为分类和标定表面色放入方法，代表符号为HL/C，H代表色调（Hue），L代表明度，C代表彩度（Chroma）。

H = 和红原色的夹角C=到原点的距离CIE标准色度体系CIE（国际照明委员会）体系是1931年建立的色彩测量国际标准，由此衍生出来1931CIE-XYZ系统。

其中，X代表红原色，Y代表绿原色，Z代表蓝原色。

1964CIE 补充了色度学系统。

1976年修正为CIEL*a*b*。

此体系用三个参数，一个是明度L，另两个是颜色分量，一个为a，代表从绿到红，另一个是b，代表从蓝到黄。

The C.I.E. L*a*b* 1976L*+b*-+a*-b*a*由XYZ得到L*C*h°与L*a*b*直接关系它们绘制于同一地图上L*= L*C*=h°=Arc Tangent(b*/ a*)CIE L*a*b*/ LCh°容差的类型有很多种，我们比较常用的有L﹡a﹡b﹡、DE﹡、DEcmc。

+b*Gray+a*+b*Gray+a*上图中4个容差模式分别为L﹡a﹡b﹡、L﹡C﹡h°、DE﹡、DEcmc可以看出DE=1和Decmc=1所代表的范围有所区别。

DEcmc的容差范围是一个以标准为中心的椭圆，其长轴和短轴分别为l和c，在油墨行业中通常将l和c的值设为1.4和1，其他行业设为2和1。

在爱色丽7000A软件中判定是否合格是依据Decmc值。

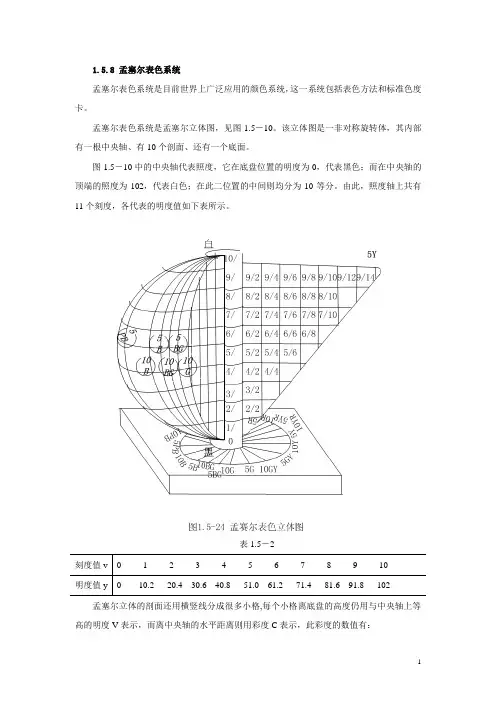

1.5.8 孟塞尔表色系统孟塞尔表色系统是目前世界上广泛应用的颜色系统，这一系统包括表色方法和标准色度卡。

孟塞尔表色系统是孟塞尔立体图，见图1.5－10。

该立体图是一非对称旋转体，其内部有一根中央轴、有10个剖面、还有一个底面。

图1.5－10中的中央轴代表照度，它在底盘位置的明度为0，代表黑色；而在中央轴的顶端的照度为102，代表白色；在此二位置的中间则均分为10等分。

由此，照度轴上共有11个刻度，各代表的明度值如下表所示。

表1.5－2孟塞尔立体的剖面还用横竖线分成很多小格,每个小格离底盘的高度仍用与中央轴上等高的明度V表示，而离中央轴的水平距离则用彩度C表示，此彩度的数值有：2 4 6 8 10 12 14由此，剖面上每个小格可用V／C表记，如8／6则代表该小格的明度为8，而彩度则为6。

孟塞尔立体的每个剖面在圆周上的角度用色调角H表示，并可在此立体图的底盘上给予标记，见图1.5－11。

图1.5－11中共有五个主要色调：红（R）、黄（Y）、绿（G）、蓝（B）、紫（P）和五个中间色调：黄红（YR）、绿黄（GY）、蓝绿（BG）、紫蓝（PB）、红紫（RP）。

因此，孟塞尔表色系统是用孟塞尔立体表示颜色的，而立体内的任一位置，即任一剖面上的任一方格的坐标，则是用明度V、彩度C、色调角H的颜色三属性描述的，而且标注顺序为：对于有彩色的记为色调明度／彩度，即HV/C；对于无彩色的记为NV／，N代表无彩色。

孟塞尔表色系统与CIE之间的参数转换有表可查。

根据孟塞尔表色系统已经制出了标准色度卡，为定标创造了条件。

这些标准色度卡有两类：有光泽标准色度卡和无光泽标准色度卡；此外，还有带颜色的和中性色的，不过前者的数量多得多，如下：表1.5－3同时，每块卡上均注明有HV／C值。

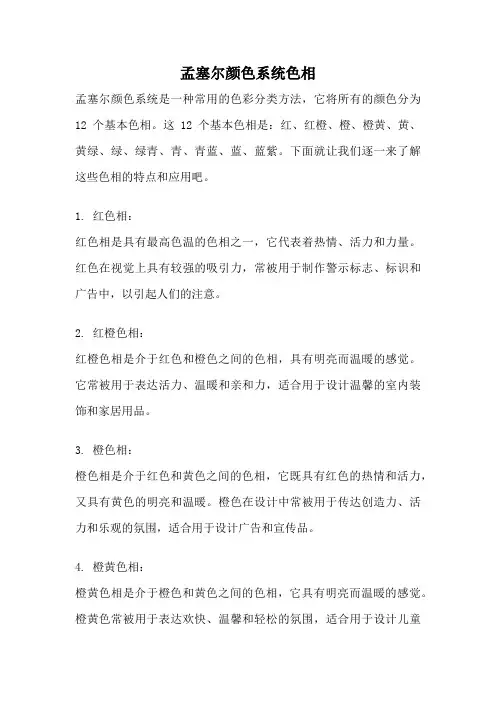

孟塞尔颜色系统色相孟塞尔颜色系统是一种常用的色彩分类方法，它将所有的颜色分为12个基本色相。

这12个基本色相是：红、红橙、橙、橙黄、黄、黄绿、绿、绿青、青、青蓝、蓝、蓝紫。

下面就让我们逐一来了解这些色相的特点和应用吧。

1. 红色相：红色相是具有最高色温的色相之一，它代表着热情、活力和力量。

红色在视觉上具有较强的吸引力，常被用于制作警示标志、标识和广告中，以引起人们的注意。

2. 红橙色相：红橙色相是介于红色和橙色之间的色相，具有明亮而温暖的感觉。

它常被用于表达活力、温暖和亲和力，适合用于设计温馨的室内装饰和家居用品。

3. 橙色相：橙色相是介于红色和黄色之间的色相，它既具有红色的热情和活力，又具有黄色的明亮和温暖。

橙色在设计中常被用于传达创造力、活力和乐观的氛围，适合用于设计广告和宣传品。

4. 橙黄色相：橙黄色相是介于橙色和黄色之间的色相，它具有明亮而温暖的感觉。

橙黄色常被用于表达欢快、温馨和轻松的氛围，适合用于设计儿童用品和节日装饰。

5. 黄色相：黄色相是具有最高亮度的色相之一，它代表着光明、活力和快乐。

黄色在设计中常被用于表达积极、阳光的氛围，适合用于设计室外广告和商业品牌。

6. 黄绿色相：黄绿色相是介于黄色和绿色之间的色相，它具有明亮而清新的感觉。

黄绿色常被用于表达生机、活力和健康的氛围，适合用于设计自然风格的产品和环保宣传品。

7. 绿色相：绿色相是具有最高饱和度的色相之一，它代表着自然、平和和希望。

绿色在设计中常被用于表达生命、健康和环保的价值观，适合用于设计医疗产品和生态旅游宣传。

8. 绿青色相：绿青色相是介于绿色和青色之间的色相，它具有明亮而清新的感觉。

绿青色常被用于表达清新、自然和平静的氛围，适合用于设计室内装饰和时尚品牌。

9. 青色相：青色相是具有较低色温的色相之一，它代表着冷静、安宁和清新。

青色在设计中常被用于表达科技、冷静和专业的氛围，适合用于设计科技产品和企业标识。

10. 青蓝色相：青蓝色相是介于青色和蓝色之间的色相，它具有明亮而清新的感觉。

孟塞尔色彩体系的明度范围
孟塞尔色彩体系（Munsell color system）是一种定义颜色的色
彩体系，基于三个参数：颜色饱和度、颜色纯度和明度。

其中明度（Lightness）俗称“value”，测量颜色的亮度，代表着一个颜色的
深浅程度。

孟塞尔色彩体系的明度范围从0（黑）到10（白），考虑到眼睛
对亮度的感知，不同的明度范围代表了人眼对颜色的区别程度。

孟塞
尔色彩体系的明度范围依次划分出10个等级：0（黑）、1（黯淡）、2（暗灰）、3（轻灰）、4（中色灰）、5（浅灰）、6（半灰）、7
（丁香灰）、8（盐灰）、9（白）和10（白灰）。

值得注意的是，对于不同的颜色而言其明度差别也会有所不同，
如果是同一种色彩的不同深浅时，用一种颜色来标注一定的等级时，
人眼感知上要做出调整，才能把颜色调校到正确的数字值。

在孟塞尔
色彩体系中，每一个明度等级都有其特定的准确数字值，所以在使用
孟塞尔色彩体系定义颜色时，必须根据其定义的数字值准确去理解颜色。

芒塞尔色彩系统的指标概述及解释说明1. 引言1.1 概述芒塞尔色彩系统是一种用于描述物体颜色的系统，它通过测量并定义了亮度、饱和度以及红绿色相坐标（a*）和黄蓝色相坐标（b*）等指标来准确地表示颜色。

这一系统在不同领域中得到广泛应用，尤其在颜色科学、设计和图像处理等领域具有重要意义。

1.2 文章结构本文分为五个部分，以便全面阐述芒塞尔色彩系统的指标概述及解释说明。

首先，在引言部分我们将对文章的主要内容进行概述，并阐明文章的结构。

随后，在第二部分我们将详细介绍芒塞尔色彩系统，并阐述其各种指标的定义和分类，以及在不同领域中的应用重要性。

紧接着，在第三部分我们将逐一解释说明芒塞尔色彩系统的具体指标，包括亮度（L）、饱和度（C）以及红绿色相坐标（a*）和黄蓝色相坐标（b*）。

接着，在第四部分我们将介绍测量芒塞尔色彩系统指标的方法与仪器，并介绍数据处理和结果分析方法，同时还探讨常见误差及其影响因素以及处理方法。

最后，在第五部分我们将总结芒塞尔色彩系统指标的重要性和应用价值，并对进一步研究方向进行展望。

1.3 目的本文旨在对芒塞尔色彩系统的指标进行全面概述及解释说明，帮助读者深入了解芒塞尔色彩系统以及其各个指标的定义、应用领域和测量方法。

通过阅读本文，读者将能够更好地理解和应用芒塞尔色彩系统的指标，从而在相关领域中取得更准确、有效的研究结果和应用成果。

2. 芒塞尔色彩系统的指标概述2.1 芒塞尔色彩系统简介芒塞尔色彩系统是一种用于描述和测量颜色属性的国际标准。

它基于人类视觉感知对颜色的认知，将颜色分为亮度（L）、饱和度（C）以及红绿色相坐标（a*）和黄蓝色相坐标（b*）四个指标进行描述。

芒塞尔色彩系统被广泛应用于工业、设计、艺术等领域中的颜色管理和品质控制。

2.2 色彩指标定义与分类在芒塞尔色彩系统中，亮度（L）指标衡量了物体表面反射光的明暗程度，取值范围从0到100。

饱和度（C）指标表示了颜色的纯净程度，取值范围从0到100，数值越高代表颜色越鲜艳。

孟赛尔颜色体系用类似球体放入模型把各种表面色的三种颜色参数-----色调、明度、饱和度全部表现出来，在立体模型中的每一部位各代表一个特定的颜色，目前国际上已广泛采用孟赛尔颜色系统作为分类和标定表面色放入方法，代表符号为HL/C，H代表色调（Hue），L代表明度，C代表彩度（Chroma）。

H = 和红原色的夹角C=到原点的距离CIE标准色度体系CIE（国际照明委员会）体系是1931年建立的色彩测量国际标准，由此衍生出来1931CIE-XYZ系统。

其中，X代表红原色，Y代表绿原色，Z代表蓝原色。

1964CIE 补充了色度学系统。

1976年修正为CIEL*a*b*。

此体系用三个参数，一个是明度L，另两个是颜色分量，一个为a，代表从绿到红，另一个是b，代表从蓝到黄。

The C.I.E. L*a*b* 1976L*+b*-+a*-b*a*由XYZ得到L*C*h°与L*a*b*直接关系它们绘制于同一地图上L*= L*C*=h°=Arc Tangent(b*/ a*)CIE L*a*b*/ LCh°容差的类型有很多种，我们比较常用的有L﹡a﹡b﹡、DE﹡、DEcmc。

+b*Gray+a*+b*Gray+a*上图中4个容差模式分别为L﹡a﹡b﹡、L﹡C﹡h°、DE﹡、DEcmc可以看出DE=1和Decmc=1所代表的范围有所区别。

DEcmc的容差范围是一个以标准为中心的椭圆，其长轴和短轴分别为l和c，在油墨行业中通常将l和c的值设为1.4和1，其他行业设为2和1。

在爱色丽7000A软件中判定是否合格是依据Decmc值。

孟塞尔颜色系统
圖示孟塞爾顏色系統之中中等明度(5)而中等略偏高色度(6)的色相環、明度由全暗(0)到全亮(10)的黑白漸變色柱、中等明度(5)的紫藍色(5PB)色度漸進帶。

在最高色度的情況之下的孟塞爾顏色系統色相環
孟塞尔颜色系统 (Munsell Color System)是美国艺术家阿尔伯特孟塞尔Albert H. Munsell（1858-1918）在1898年创制的颜色描述系统。

至今仍是比较色法的标准。

孟塞尔颜色系统的空间大致成一个圆柱形：
∙南北轴=明度（value），从全黑（1）到全白（10）。

∙经度=色相（hue）。

把一周均分成五种主色调和五种中间色：红(R)、红黄(YR)、黄(Y)、黄绿(GY)、绿(G)、绿蓝(BG)、蓝(B)、蓝紫(PB)、紫(P)、紫红(RP)。

相邻的两个位置之间再均分10份，共100份。

∙距轴的距离=色度（chroma），表示色调的纯度。

其数值从中间（0）向外随着色调的纯度增加，没有理论上的上限（普通的颜色实际上限为10左右，反光、
荧光等材料可高达30）。

由于人眼对各种颜色的的敏感度不同，色度不一定与
每个色调和明度组合相匹配。

具体颜色的标识形式为：色相+明度+色度。

例如5B 5/10 是中等明度（5），高色度（10）的正蓝色（5B）。
