电桥原理详解分析(1)

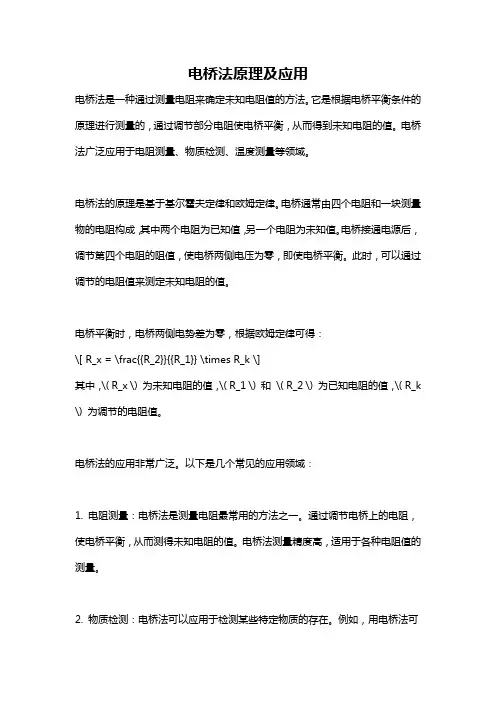

电桥法原理及应用电桥法是一种通过测量电阻来确定未知电阻值的方法。

它是根据电桥平衡条件的原理进行测量的，通过调节部分电阻使电桥平衡，从而得到未知电阻的值。

电桥法广泛应用于电阻测量、物质检测、温度测量等领域。

电桥法的原理是基于基尔霍夫定律和欧姆定律。

电桥通常由四个电阻和一块测量物的电阻构成，其中两个电阻为已知值，另一个电阻为未知值。

电桥接通电源后，调节第四个电阻的阻值，使电桥两侧电压为零，即使电桥平衡。

此时，可以通过调节的电阻值来测定未知电阻的值。

电桥平衡时，电桥两侧电势差为零，根据欧姆定律可得：\[ R_x = \frac{{R_2}}{{R_1}} \times R_k \]其中，\( R_x \) 为未知电阻的值，\( R_1 \) 和\( R_2 \) 为已知电阻的值，\( R_k \) 为调节的电阻值。

电桥法的应用非常广泛。

以下是几个常见的应用领域：1. 电阻测量：电桥法是测量电阻最常用的方法之一。

通过调节电桥上的电阻，使电桥平衡，从而测得未知电阻的值。

电桥法测量精度高，适用于各种电阻值的测量。

2. 物质检测：电桥法可以应用于检测某些特定物质的存在。

例如，用电桥法可以测量溶液中的电导率，从而判断是否存在特定物质。

这在环境监测和化学分析中具有重要意义。

3. 温度测量：电桥法可用于测量温度。

例如，通过将电阻与热敏电阻连接在电桥中，通过调节电桥平衡获得热敏电阻的阻值，从而间接测量温度。

这种方法在温度计中被广泛应用。

4. 材料质量检测：电桥法可以用于材料质量检测。

例如，通过对导电材料进行电桥测量，可以判断其电阻是否符合规定的质量要求。

这对于电子元器件和导电材料的生产具有重要意义。

除了上述应用领域，电桥法还被广泛用于电子电路中的校准和调试。

例如，在电路板上测量电阻、电感或电容的值时，可以使用电桥法来准确测量。

此外，在科学实验、教学和研究中，电桥法也是一个重要的测量手段。

总结而言，电桥法是一种通过测量电阻值来进行各种测量的方法。

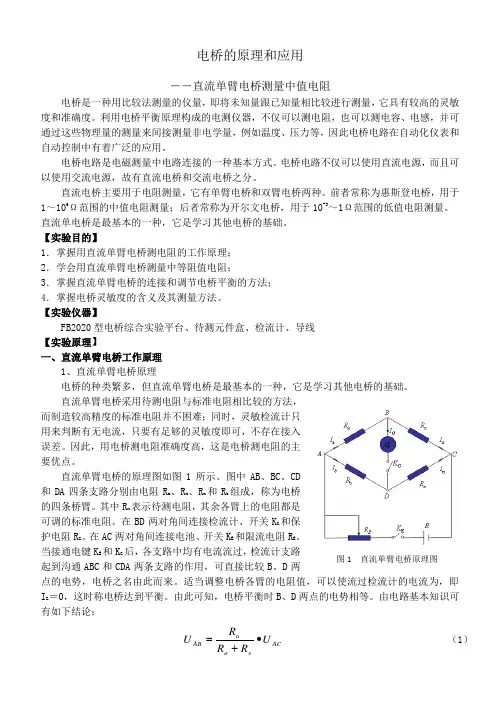

电桥的原理和应用――直流单臂电桥测量中值电阻电桥是一种用比较法测量的仪量，即将未知量跟已知量相比较进行测量，它具有较高的灵敏度和准确度。

利用电桥平衡原理构成的电测仪器，不仅可以测电阻，也可以测电容、电感，并可通过这些物理量的测量来间接测量非电学量，例如温度、压力等，因此电桥电路在自动化仪表和自动控制中有着广泛的应用。

电桥电路是电磁测量中电路连接的一种基本方式。

电桥电路不仅可以使用直流电源，而且可以使用交流电源，故有直流电桥和交流电桥之分。

直流电桥主要用于电阻测量，它有单臂电桥和双臂电桥两种。

前者常称为惠斯登电桥，用于1～106Ω范围的中值电阻测量；后者常称为开尔文电桥，用于10-3～1Ω范围的低值电阻测量。

直流单电桥是最基本的一种，它是学习其他电桥的基础。

【实验目的】1．掌握用直流单臂电桥测电阻的工作原理；2．学会用直流单臂电桥测量中等阻值电阻；3．掌握直流单臂电桥的连接和调节电桥平衡的方法； 4．掌握电桥灵敏度的含义及其测量方法。

【实验仪器】FB2020型电桥综合实验平台、待测元件盒、检流计、导线 【实验原理】一、直流单臂电桥工作原理1、直流单臂电桥原理电桥的种类繁多，但直流单臂电桥是最基本的一种，它是学习其他电桥的基础。

直流单臂电桥采用待测电阻与标准电阻相比较的方法，而制造较高精度的标准电阻并不困难；同时，灵敏检流计只用来判断有无电流，只要有足够的灵敏度即可，不存在接入误差。

因此，用电桥测电阻准确度高，这是电桥测电阻的主要优点。

直流单臂电桥的原理图如图1所示。

图中AB 、BC 、CD 和DA 四条支路分别由电阻R a 、R x 、R n 和R b 组成，称为电桥的四条桥臂。

其中R x 表示待测电阻，其余各臂上的电阻都是可调的标准电阻。

在BD 两对角间连接检流计、开关K G 和保护电阻R G 。

在AC 两对角间连接电池、开关K E 和限流电阻R E 。

当接通电键K E 和K G 后，各支路中均有电流流过，检流计支路起到沟通ABC 和CDA 两条支路的作用，可直接比较B 、D 两点的电势，电桥之名由此而来。

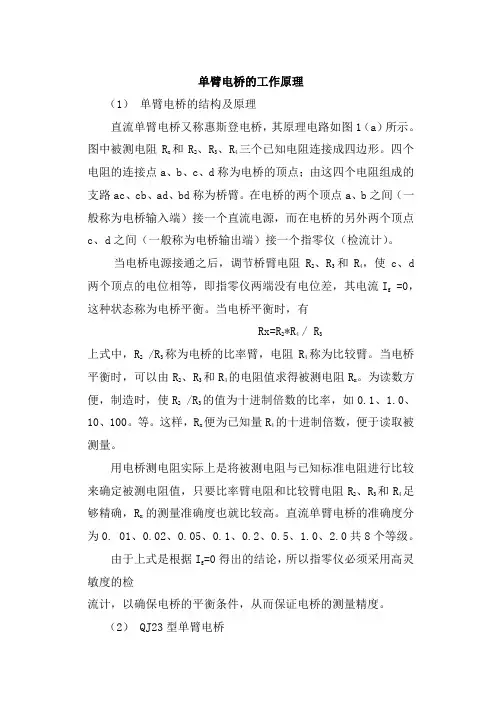

单臂电桥的工作原理（1） 单臂电桥的结构及原理直流单臂电桥又称惠斯登电桥，其原理电路如图1（a ）所示。

图中被测电阻R x 和R 2、R 3、R 4三个已知电阻连接成四边形。

四个电阻的连接点a 、b 、c 、d 称为电桥的顶点；由这四个电阻组成的支路ac 、cb 、ad 、bd 称为桥臂。

在电桥的两个顶点a 、b 之间（一般称为电桥输入端）接一个直流电源，而在电桥的另外两个顶点c 、d 之间（一般称为电桥输出端）接一个指零仪（检流计）。

当电桥电源接通之后，调节桥臂电阻R 2、R 3和R 4，使c 、d两个顶点的电位相等，即指零仪两端没有电位差，其电流I g =0，这种状态称为电桥平衡。

当电桥平衡时，有Rx=R 2*R 4 / R 3上式中，R 2 /R 3称为电桥的比率臂，电阻R 4称为比较臂。

当电桥平衡时，可以由R 2、R 3和R 4的电阻值求得被测电阻R x 。

为读数方便，制造时，使R 2 /R 3的值为十进制倍数的比率，如0.1、1.0、10、100。

等。

这样，R x 便为已知量R 4的十进制倍数，便于读取被测量。

用电桥测电阻实际上是将被测电阻与已知标准电阻进行比较来确定被测电阻值，只要比率臂电阻和比较臂电阻R 2、R 3和R 4足够精确，R x 的测量准确度也就比较高。

直流单臂电桥的准确度分为0. 01、0.02、0.05、0.1、0.2、0.5、1.0、2.0共8个等级。

由于上式是根据I g =0得出的结论，所以指零仪必须采用高灵敏度的检流计，以确保电桥的平衡条件，从而保证电桥的测量精度。

（2） QJ23型单臂电桥电桥的种类很多，图1是常见的便携式QJ23型单臂电桥的原理电路和面板图，其准确度为0.2级。

比率臂R2 /R3由8个电阻组成，共有7个挡位，分别为“10-3”、“10-2”、“l0-l”、“1”、“10”、“102”和“103”,示于面板左上方的读数盘上，由转换开关换接。

比较臂R4由4个可调电阻箱串联组成，这4个电阻箱分别由9个1Ω、9个10Ω、9个100Ω、9个1000Ω的电阻组成，它们示于面板右上方的读数盘上，比较臂R4的值由面板上这4个读数盘所示的电阻值相加而得。

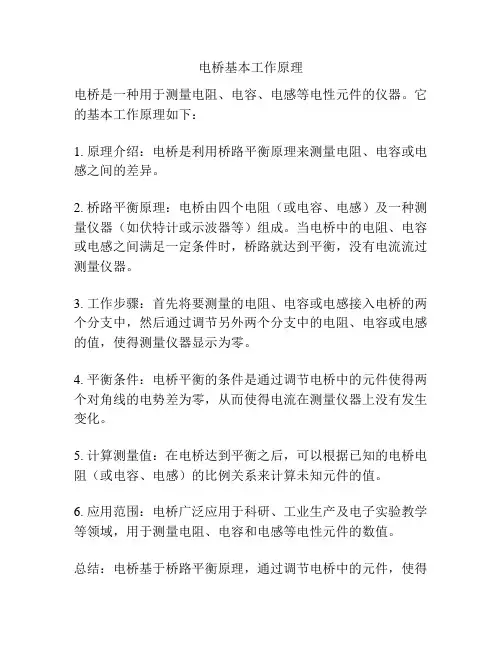

电桥基本工作原理
电桥是一种用于测量电阻、电容、电感等电性元件的仪器。

它的基本工作原理如下：
1. 原理介绍：电桥是利用桥路平衡原理来测量电阻、电容或电感之间的差异。

2. 桥路平衡原理：电桥由四个电阻（或电容、电感）及一种测量仪器（如伏特计或示波器等）组成。

当电桥中的电阻、电容或电感之间满足一定条件时，桥路就达到平衡，没有电流流过测量仪器。

3. 工作步骤：首先将要测量的电阻、电容或电感接入电桥的两个分支中，然后通过调节另外两个分支中的电阻、电容或电感的值，使得测量仪器显示为零。

4. 平衡条件：电桥平衡的条件是通过调节电桥中的元件使得两个对角线的电势差为零，从而使得电流在测量仪器上没有发生变化。

5. 计算测量值：在电桥达到平衡之后，可以根据已知的电桥电阻（或电容、电感）的比例关系来计算未知元件的值。

6. 应用范围：电桥广泛应用于科研、工业生产及电子实验教学等领域，用于测量电阻、电容和电感等电性元件的数值。

总结：电桥基于桥路平衡原理，通过调节电桥中的元件，使得
电流在测量仪器上没有变化。

我们可以利用电桥测量电阻、电容或电感之间的差异，并根据已知的电桥电性元件比例关系计算未知元件的值。

单臂电桥的工作原理（1） 单臂电桥的结构及原理直流单臂电桥又称惠斯登电桥，其原理电路如图1（a ）所示。

图中被测电阻R x 和R 2、R 3、R 4三个已知电阻连接成四边形。

四个电阻的连接点a 、b 、c 、d 称为电桥的顶点；由这四个电阻组成的支路ac 、cb 、ad 、bd 称为桥臂。

在电桥的两个顶点a 、b 之间（一般称为电桥输入端）接一个直流电源，而在电桥的另外两个顶点c 、d 之间（一般称为电桥输出端）接一个指零仪（检流计）。

当电桥电源接通之后，调节桥臂电阻R 2、R 3和R 4，使c 、d两个顶点的电位相等，即指零仪两端没有电位差，其电流I g =0，这种状态称为电桥平衡。

当电桥平衡时，有Rx=R 2*R 4 / R 3上式中，R 2 /R 3称为电桥的比率臂，电阻R 4称为比较臂。

当电桥平衡时，可以由R 2、R 3和R 4的电阻值求得被测电阻R x 。

为读数方便，制造时，使R 2 /R 3的值为十进制倍数的比率，如0.1、1.0、10、100。

等。

这样，R x 便为已知量R 4的十进制倍数，便于读取被测量。

用电桥测电阻实际上是将被测电阻与已知标准电阻进行比较来确定被测电阻值，只要比率臂电阻和比较臂电阻R 2、R 3和R 4足够精确，R x 的测量准确度也就比较高。

直流单臂电桥的准确度分为0. 01、0.02、0.05、0.1、0.2、0.5、1.0、2.0共8个等级。

由于上式是根据I g =0得出的结论，所以指零仪必须采用高灵敏度的检流计，以确保电桥的平衡条件，从而保证电桥的测量精度。

（2） QJ23型单臂电桥电桥的种类很多，图1是常见的便携式QJ23型单臂电桥的原理电路和面板图，其准确度为0.2级。

比率臂R2 /R3由8个电阻组成，共有7个挡位，分别为“10-3”、“10-2”、“l0-l”、“1”、“10”、“102”和“103”,示于面板左上方的读数盘上，由转换开关换接。

比较臂R4由4个可调电阻箱串联组成，这4个电阻箱分别由9个1Ω、9个10Ω、9个100Ω、9个1000Ω的电阻组成，它们示于面板右上方的读数盘上，比较臂R4的值由面板上这4个读数盘所示的电阻值相加而得。

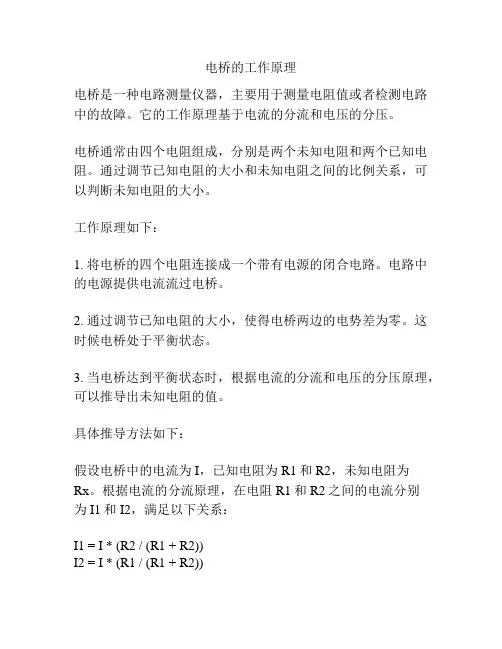

电桥的工作原理电桥是一种电路测量仪器，主要用于测量电阻值或者检测电路中的故障。

它的工作原理基于电流的分流和电压的分压。

电桥通常由四个电阻组成，分别是两个未知电阻和两个已知电阻。

通过调节已知电阻的大小和未知电阻之间的比例关系，可以判断未知电阻的大小。

工作原理如下：1. 将电桥的四个电阻连接成一个带有电源的闭合电路。

电路中的电源提供电流流过电桥。

2. 通过调节已知电阻的大小，使得电桥两边的电势差为零。

这时候电桥处于平衡状态。

3. 当电桥达到平衡状态时，根据电流的分流和电压的分压原理，可以推导出未知电阻的值。

具体推导方法如下：假设电桥中的电流为I，已知电阻为R1和R2，未知电阻为Rx。

根据电流的分流原理，在电阻R1和R2之间的电流分别为I1和I2，满足以下关系：I1 = I * (R2 / (R1 + R2))I2 = I * (R1 / (R1 + R2))根据电压的分压原理，在电阻R1和Rx之间的电压为V1，电阻R2和Rx之间的电压为V2，满足以下关系：V1 = I1 * RxV2 = I2 * Rx当电桥处于平衡状态时，V1 = V2，即I1 * Rx = I2 * Rx。

代入上述等式可得：I * (R2 / (R1 + R2)) * Rx = I * (R1 / (R1 + R2)) * Rx化简后可得：R1 = R2上述推导表明，当电桥处于平衡状态时，已知电阻R1和R2相等。

因此，通过调节已知电阻R1和R2的比例关系，使得电桥达到平衡状态，就可以推断出未知电阻Rx的大小。

电桥的工作原理基于电流的分流和电压的分压原理，通过调节已知电阻的大小来推断未知电阻的值。

这种测量方法具有高精度和灵敏度，常用于测量电阻值和检测电路中的故障。

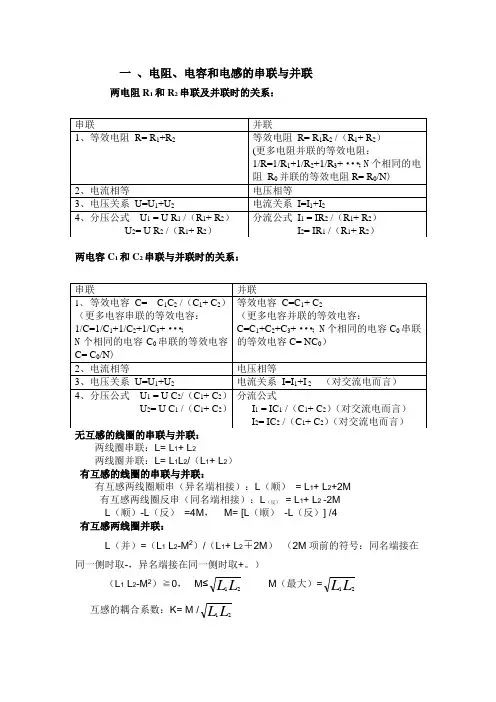

一 、电阻、电容和电感的串联与并联
两电阻R 1和R 2串联及并联时的关系：
两电容C 1和C 2串联与并联时的关系：
两线圈串联：L= L 1+ L 2
两线圈并联：L= L 1L 2/（L 1+ L 2） 有互感的线圈的串联与并联：
有互感两线圈顺串（异名端相接）：L （顺） = L 1+ L 2+2M 有互感两线圈反串（同名端相接）：L （反） = L 1+ L 2 -2M L （顺）-L （反） =4M ， M= [L （顺） -L （反）] /4 有互感两线圈并联：
L （并）=（L 1 L 2-M 2）/（L 1+ L 2
2M ） （2M 项前的符号：同名端接在
同一侧时取-，异名端接在同一侧时取+。

） （L 1 L 2-M 2）≧0， M ≤L
L 2
1 M （最大）=
L
L 2
1
互感的耦合系数：K= M /
L
L 2
1
二、电桥原理
直流电桥由4个电阻首尾相接构成菱形，共4端，A、C端接电源，B、D 端之间为零位检测（检流计）。

上下两臂平衡时，B、D端电压差为零，检流计电流读数为0。

电桥平衡的条件：R1/R3= R2/R N（或R1R N= R2R3）
R1、R2、和R3为阻值已知标准电阻，被测电阻R N = R2R3 / R1
将4个电阻换为阻抗，即得到交流电桥。

单臂电桥的工作原理（1）单臂电桥的结构及原理直流单臂电桥又称惠斯登电桥，其原理电路如图1（a）所示。

图中被测电阻R x和R2、R3、R4三个已知电阻连接成四边形。

四个电阻的连接点a、b、c、d称为电桥的顶点；由这四个电阻组成的支路ac、cb、ad、bd称为桥臂。

在电桥的两个顶点a、b之间（一般称为电桥输入端）接一个直流电源，而在电桥的另外两个顶点c、d之间（一般称为电桥输出端）接一个指零仪（检流计）。

当电桥电源接通之后，调节桥臂电阻R2、R3和R4，使c、d两个顶点的电位相等，即指零仪两端没有电位差，其电流I g=0，这种状态称为电桥平衡。

当电桥平衡时，有Rx=R2*R4 / R3上式中，R2/R3称为电桥的比率臂，电阻R4称为比较臂。

当电桥平衡时，可以由R2、R3和R4的电阻值求得被测电阻R x。

为读数方便，制造时，使R2 /R3的值为十进制倍数的比率，如0.1、1.0、10、100。

等。

这样，R x便为已知量R4的十进制倍数，便于读取被测量。

用电桥测电阻实际上是将被测电阻与已知标准电阻进行比较来确定被测电阻值，只要比率臂电阻和比较臂电阻R2、R3和R4足够精确，R x的测量准确度也就比较高。

直流单臂电桥的准确度分为0. 01、0.02、0.05、0.1、0.2、0.5、1.0、2.0共8个等级。

由于上式是根据I g=0得出的结论，所以指零仪必须采用高灵敏度的检流计，以确保电桥的平衡条件，从而保证电桥的测量精度。

（2）QJ23型单臂电桥电桥的种类很多，图1是常见的便携式QJ23型单臂电桥的原理电路和面板图，其准确度为0.2级。

比率臂R2 /R3由8个电阻组成，共有7个挡位，分别为“10-3”、“10-2”、“l0-l”、“1”、“10”、“102”和“103”,示于面板左上方的读数盘上，由转换开关换接。

比较臂R4由4个可调电阻箱串联组成，这4个电阻箱分别由9个1Ω、9个10Ω、9个100Ω、9个1000Ω的电阻组成，它们示于面板右上方的读数盘上，比较臂R4的值由面板上这4个读数盘所示的电阻值相加而得。

电桥原理详解分析电桥是一种使用电流和电压来测量电阻、电容和电感等电性量的仪器。

它由四个电阻连接成一个平行四边形的电桥框架，其中两个电阻分别位于对角线两端，另外两个电阻分别连接到外部两个输入端。

在电桥的对角线连接一个电流源，称为电桥电源，用于提供电流。

电桥的两个输出端接到一个灵敏的电流表上，用于测量电流。

当电桥平衡时，表示被测的元件与已知元件的电性量相等。

电桥的工作原理基于实际电路的基尔霍夫定律。

根据基尔霍夫定律，电流在一个闭合电路中保持不变。

因此，通过电桥框架的任何一条闭合路径上的电流之和等于零。

根据这个定律，可以得出电桥的工作原理。

当电桥不平衡时，即两个输出端的电流不为零，说明测量元件与已知元件的电性量不相等。

为了使电桥平衡，可以调整电桥框架中的电阻使电桥达到平衡状态。

电桥的平衡条件可以通过以下公式来描述：R1/R2=R3/R4其中R1和R2是位于电桥框架对角线两端的电阻，R3和R4是连接到外部输入端的电阻。

通过改变R3或R4的阻值，可以通过电桥来测量待测元件的电阻值。

当电桥平衡时，可以根据已知的电阻值计算出被测元件的电阻值。

同样的原理也适用于测量电容和电感等电性量。

电桥的平衡条件还可以通过其他方式来表示。

R1/R2=Rx/R3其中R1和R2是位于电桥框架对角线两端的电阻，Rx是待测电阻，R3是连接到外部输入端的电阻。

通过改变R3的阻值，可以通过电桥来测量待测电阻的阻值。

电桥还可以通过改变电源的电压来调整平衡条件。

当电桥平衡时，电源的电压与电桥框架上的电压相等。

通过改变电源的电压，可以调整电桥的平衡状态。

总之，电桥是一种基于实际电路的基尔霍夫定律工作的测量仪器。

通过改变电阻或电源的电压来调整电桥的平衡状态，可以测量电阻、电容和电感等电性量。

电桥测电容原理一、引言电桥是一种常用的电路，它可以用来测量电阻、电感和电容等物理量。

在这些量中，测量电容是比较特殊的，因为电容不能直接用万用表等常见的仪器来测量。

本文将详细介绍电桥测电容的原理。

二、基本原理1. 电容的定义在介绍如何测量电容之前，我们需要先了解什么是电容。

简单来说，电容可以被定义为两个导体之间存储能量的能力。

当两个导体之间有一定的距离并且彼此之间有介质时，就会形成一个电容。

2. 交流信号和相位差在交流信号中，信号会周期性地改变方向和大小。

相位差指的是两个信号之间的时间差。

如果两个信号完全同步，则它们之间的相位差为0度；如果两个信号完全反向，则它们之间的相位差为180度。

3. 交流桥式网络交流桥式网络由四个元件组成：三个固定元件（R1、R2和C）和一个可变元件（Rx）。

其中，R1和R2是已知固定值的电阻器；C是待测元件（电容）；Rx是可变电阻器。

交流桥式网络的原理是利用可变电阻器Rx来调整电路中的电阻值，以使得桥路平衡，即两个相邻的节点之间的电势差为0。

三、测量方法1. 无源方式在无源方式下，交流信号由外部信号源提供。

此时，我们需要调整可变电阻器Rx，使得桥路平衡。

当桥路平衡时，我们可以通过测量R1和R2之间的电压来计算出待测元件（C）的值。

2. 主动方式在主动方式下，交流信号由内部信号源提供。

此时，我们同样需要调整可变电阻器Rx来使得桥路平衡。

当桥路平衡时，我们可以通过测量内部信号源输出的电压和相位差来计算出待测元件（C）的值。

四、实现步骤1. 连接线路将四个元件（R1、R2、C和Rx）按照交流桥式网络连接好。

注意，在无源方式下需要外部信号源；在主动方式下需要内部信号源。

2. 调整可变电阻器Rx根据不同的测量方法，调整可变电阻器Rx使得桥路平衡。

3. 测量电压和相位差在主动方式下，需要测量内部信号源输出的电压和相位差；在无源方式下，需要测量R1和R2之间的电压。

4. 计算待测元件（C）的值根据测量结果，可以使用公式计算待测元件（C）的值。

电桥的工作原理
电桥是一种用来测量电阻的仪器，其工作原理基于平衡电桥的概念。

平衡电桥是指在两个不同电阻中间加上一个可变电阻，通过调节可变电阻的大小，使电桥中的电流为零，达到平衡状态。

电桥由四个电阻分支组成，形成一个闭合的回路。

其中两个电阻分支被称为“比较支路”，另外两个电阻分支则为“测量支路”。

比较支路中的电阻值已知，而测量支路中的电阻需要测量。

当电桥平衡时，比较支路和测量支路的电阻比相等。

电桥的平衡条件可以用欧姆定律表示。

根据欧姆定律，电桥平衡时，测量支路和比较支路之间的电压满足以下关系：测量支路的电压乘以测量支路的电阻等于比较支路的电压乘以比较支路的电阻。

通过上述关系，可以得到测量支路电阻的数值。

当电桥不平衡时，即电流不为零时，可以通过调节可变电阻的大小，使电桥平衡。

通过测量和调节电桥的状态，可以得到准确的电阻值。

电桥在实际应用中具有广泛的用途，例如测量电阻、温度、压力等物理量。

它的工作原理简单而有效，通过不断调节电桥的状态，可以实现准确的测量。

惠斯通电桥原理
惠斯通电桥是一种电学仪器，用于测量电阻、电容和电感。

它基于原理，当一个电桥达到平衡状态时，电桥两边的电压差为零。

惠斯通电桥由四个电阻、电容或电感组成的电路组成，分别连接在一个直流电源上。

其中，两个电阻、电容或电感在一条垂直线上，称为“比较边”，另外两个称为“测量边”。

当电桥不平衡时，测量边的电压差不为零。

此时，通过调整比较边的电阻、电容或电感，使得电桥达到平衡状态。

当电桥平衡时，测量边的电压差为零。

根据电桥平衡条件，可以计算出待测元件的阻值、电容值或电感值。

具体的计算方法根据电桥的结构和所测量的物理量而定。

例如，要测量电阻值，可以通过调节比较边的电阻大小，使得电桥平衡。

然后，根据比较边的电阻值和已知电阻值的比例关系，计算出待测电阻的阻值。

类似地，可以测量电容和电感的值。

总之，通过调整电桥中的元件使其平衡，能够准确地测量待测元件的阻值、电容值或电感值。

这使得惠斯通电桥成为一种广泛应用的测量仪器，在科研、工程设计和生产制造等领域发挥着重要作用。

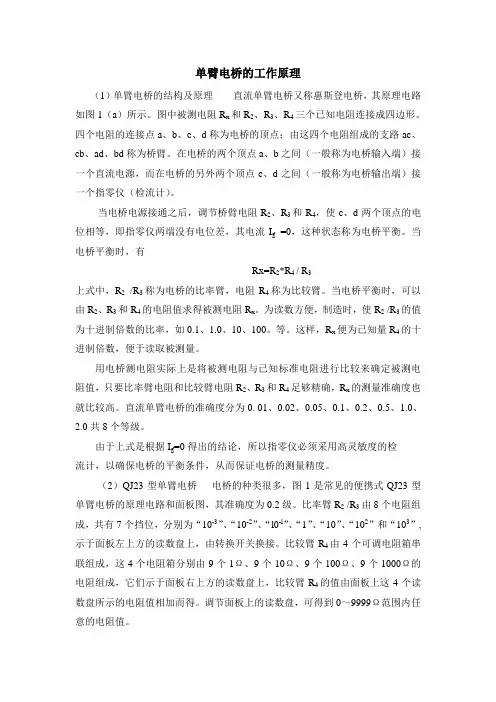

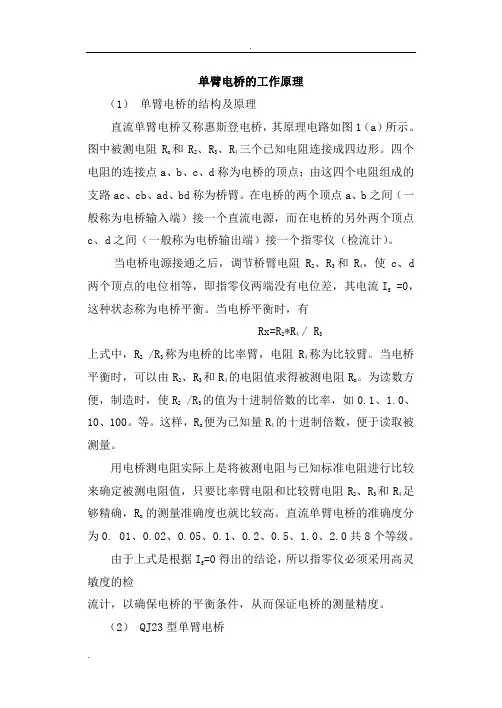

单臂电桥的工作原理详细单臂电桥的工作原理(详细)单臂电桥的工作原理（1）单臂电桥的结构及原理直流单臂电桥又称惠斯登电桥，其原理电路如图1（a）所示。

图中被测电阻Rx和R2、R3、R4三个已知电阻连接成四边形。

四个电阻的连接点a、b、c、d称为电桥的顶点；由这四个电阻组成的支路ac、cb、ad、bd称为桥臂。

在电桥的两个顶点a、b之间（一般称为电桥输入端）接一个直流电源，而在电桥的另外两个顶点c、d之间（一般称为电桥输出端）接一个指零仪（检流计）。

当电桥电源接通之后，调节桥臂电阻R2、R3和R4，使c、d两个顶点的电位相等，即指零仪两端没有电位差，其电流Ig =0，这种状态称为电桥平衡。

当电桥平衡时，有Rx=R2*R4 / R3上式中，R2 /R3称为电桥的比率臂，电阻R4称为比较臂。

当电桥平衡时，可以由R2、R3和R4的电阻值求得被测电阻Rx。

为读数方便，制造时，使R2 /R3的值为十进制倍数的比率，如0.1、1.0、10、100。

等。

这样，Rx便为已知量R4的十进制倍数，便于读取被测量。

用电桥测电阻实际上是将被测电阻与已知标准电阻进行比较来确定被测电阻值，只要比率臂电阻和比较臂电阻R2、R3和R4足够精确，Rx的测量准确度也就比较高。

直流单臂电桥的准确度分为0. 01、0.02、0.05、0.1、0.2、0.5、1.0、2.0共8个等级。

由于上式是根据Ig=0得出的结论，所以指零仪必须采用高灵敏度的检流计，以确保电桥的平衡条件，从而保证电桥的测量精度。

（2）QJ23型单臂电桥电桥的种类很多，图1是常见的便携式QJ23型单臂电桥的原理电路和面板图，其准确度为0.2级。

比率臂R2 /R3由8个电阻组成，共有7个挡位，分别为“10-3”、“10-2”、“l0-l”、“1”、“10”、“102”和“103”,示于面板左上方的读数盘上，由转换开关换接。

比较臂R4由4个可调电阻箱串联组成，这4个电阻箱分别由9个1Ω、9个10Ω、9个100Ω、9个1000Ω的电阻组成，它们示于面板右上方的读数盘上，比较臂R4的值由面板上这4个读数盘所示的电阻值相加而得。
