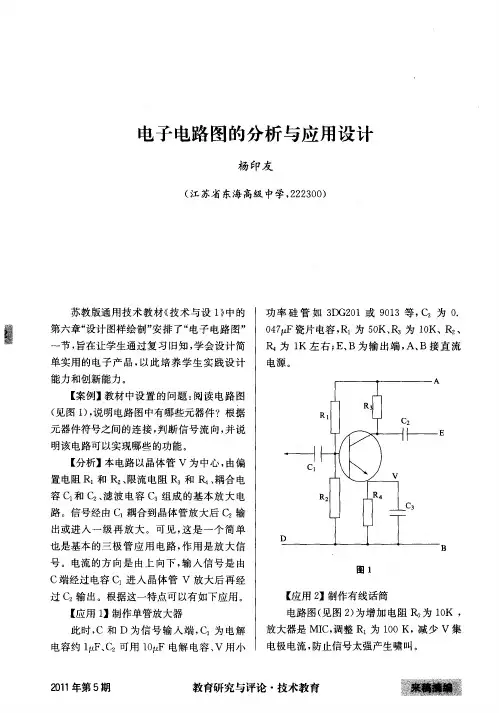

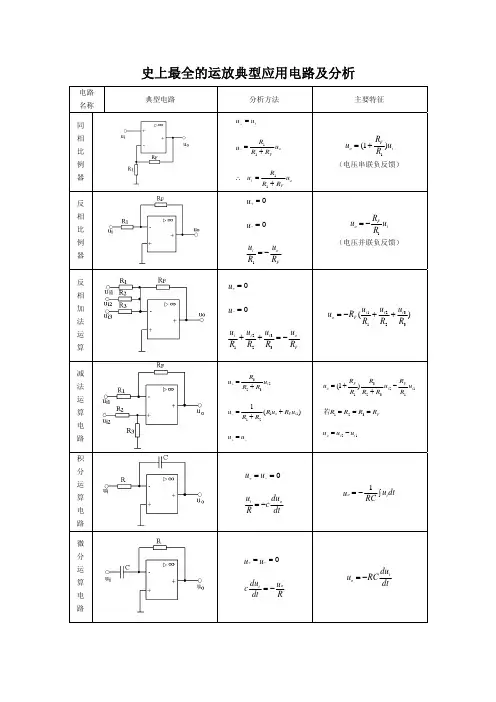

电路的分析和应用

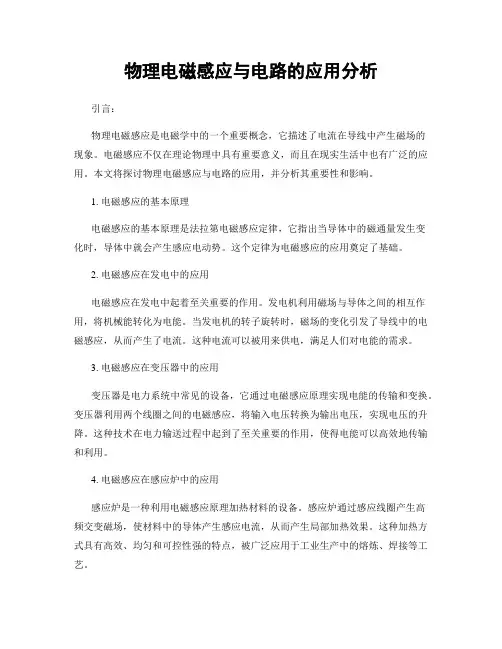

物理电磁感应与电路的应用分析引言：物理电磁感应是电磁学中的一个重要概念，它描述了电流在导线中产生磁场的现象。

电磁感应不仅在理论物理中具有重要意义，而且在现实生活中也有广泛的应用。

本文将探讨物理电磁感应与电路的应用，并分析其重要性和影响。

1. 电磁感应的基本原理电磁感应的基本原理是法拉第电磁感应定律，它指出当导体中的磁通量发生变化时，导体中就会产生感应电动势。

这个定律为电磁感应的应用奠定了基础。

2. 电磁感应在发电中的应用电磁感应在发电中起着至关重要的作用。

发电机利用磁场与导体之间的相互作用，将机械能转化为电能。

当发电机的转子旋转时，磁场的变化引发了导线中的电磁感应，从而产生了电流。

这种电流可以被用来供电，满足人们对电能的需求。

3. 电磁感应在变压器中的应用变压器是电力系统中常见的设备，它通过电磁感应原理实现电能的传输和变换。

变压器利用两个线圈之间的电磁感应，将输入电压转换为输出电压，实现电压的升降。

这种技术在电力输送过程中起到了至关重要的作用，使得电能可以高效地传输和利用。

4. 电磁感应在感应炉中的应用感应炉是一种利用电磁感应原理加热材料的设备。

感应炉通过感应线圈产生高频交变磁场，使材料中的导体产生感应电流，从而产生局部加热效果。

这种加热方式具有高效、均匀和可控性强的特点，被广泛应用于工业生产中的熔炼、焊接等工艺。

5. 电磁感应在传感器中的应用传感器是现代科技中不可或缺的部分，它们广泛应用于各个领域。

电磁感应是许多传感器工作原理的基础。

例如，磁力传感器利用磁场的变化来检测物体的位置和运动；电流传感器利用电磁感应来测量电流的大小和方向。

这些传感器在工业控制、环境监测等方面发挥着重要作用。

6. 电磁感应在无线充电中的应用无线充电是近年来的热门技术之一，它通过电磁感应原理实现了无线传输电能。

无线充电器利用发射线圈产生交变磁场，接收线圈在磁场中感应出电流，从而实现对电池的充电。

这种技术在手机、电动汽车等领域具有巨大的潜力，为人们的生活带来了便利。

教师：学生：时间：年月日第次课一、考点梳理（我都会！）1.串联电路的特点：（1）闭合开关后，电流路径只有一条，开关同时控制多个用电器，把其中一个用电器拿掉，发生的现象是电路（2）串联电路中的电流，用公式表达为（3）串联电路中总的电压等于，用公式表达为2.串联电路中电阻特点：用公式表达为，其总电阻比任何一个分电阻要，这是因为导体串联起来相当于导体的长度3.并联电路的特点：（1）闭合开关后，电流路径有两条或两条以上，干路开关控制电路上的用电器，支路开关控制的用电器。

（2）并联电路中各支路上的用电器相互（3）并联电路中干路上的总电流等于，用公式表达为（4）并联电路中两端的总电压等于，用公式表达为4.并联电路电阻特点：用公式表达为，其总电阻比任何一个分电阻要小，这是因为把导体并联起来相当于二、随堂快练（我能行！）1.如图所示是童童设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻。

当闭合开关S，压力F增大时，电流表与电压表示数变化情况是（）A．电流表示数变大，电压表示数变小 B．电流表示数变小，电压表示数变大C．电流表、电压表示数都变大 D．电流表、电压表示数都变小2.在研究“一定电压下，电流与电阻的关系”时，电路如图所示。

电源电压恒为3V，滑动变阻器上标有“15Ω 1A”字样。

在a、b间先后接入不同阻值的定值电阻R，移动滑片P，使电压表示数为1.5V，读出电流表的示数。

当20Ω的电阻接入a、b间时，电压表示数始终无法达到1．5V，其原因可能是（）A．滑动变阻器阻值太小 B．电源电压3V太高C．20Ω的阻值太小 D．控制的电压1．5V太高3、如图所示的电路中，电源两端的电压保持不变．闭合开关S后，滑动变阻器的滑片P向右移动，下列说法中正确的是（）A． A1与A2的示数之和变小 B． V与A2的示数之比保持不变C． A1的示数变小， V的示数变大 D． A2的示数不变， V的示数不变4、如图所示电路，若甲、乙均为电流表时，断开开关Ｓ，两电流表读数为I甲:I乙 2:3，若甲、乙均为电压表时，闭合开关S，则两电压表的读数U甲：U乙=_______。

电工电子基础数字电路分析及应用任务1 逻辑门电路及应用观看周围事物，提显现象：（培养学生的观看能力）教室前门锁若有两把，如何样锁才能保证每来一个有其中一把钥匙人都能把门打开？（摸索） 如何样锁才能保证只有两人同时用钥匙才都能把门打开？（摸索）[答案略] 对生活进行与专业进行联系提问：（培养学生的分析能力） 在电子学中有哪个专业知识有类似作用？串联和并联在生活中还有哪些现象符合上述现象（课外完成） 依照生活中的一些量用逻辑电平来表达，提出正逻辑与负逻辑。

为了不加重学生的学习负担，由于在学习中少用到负逻辑故不要求学生把握负逻辑。

5.1.1 与门电路 一、 与逻辑关系当一件情况的几个条件全部具备之后，这件情况才能发生，否则不发生。

如此的因果关系称为与逻辑关系。

举例说明:以开锁为例和书上的开关串联为例。

让学生联系生活说明有哪些常见的与逻辑。

（讨论） 二、 与门电路1、 电路图 电路如右图8-9所示图8-9 二极管与门电路2、真值表输 入 输出 A B Y 0 0 0 0 1 0 1 0 0 1113、逻辑符号图5－2 与门逻辑符号关于与门电路要重点讲解，但关于其他门电路在相同内容和相似的分析过程中不再重复。

以留给学生一定的摸索空间，也为学生的个性化进展提供的前提。

4、逻辑函数式当V a 、V b 为高电平（5V ）：V o 为高电平（4.7V ）；当V a 、V b 有一个是低电平（0V ）： V o 为低电平因此该电路完成“与”逻辑功能，称为“与门”该符号是电气和电子工程师协会制订的标准，（既IEEE 标准）。

这是目前常用的标准，在新版杂志和书籍中广泛采纳。

但在阅读资料时可能还会遇到往常的资料采纳的往常的国际标准符号，我会在以后给同学们列出，期望同学们在现在阅读资料时不要感到生疏。

所谓真值表是指说明逻辑门电路输入端状态和输出端状态逻辑对应关系的表格从真值表能够看出：与门电路的逻辑功能是：“有0出0，全1出1”。

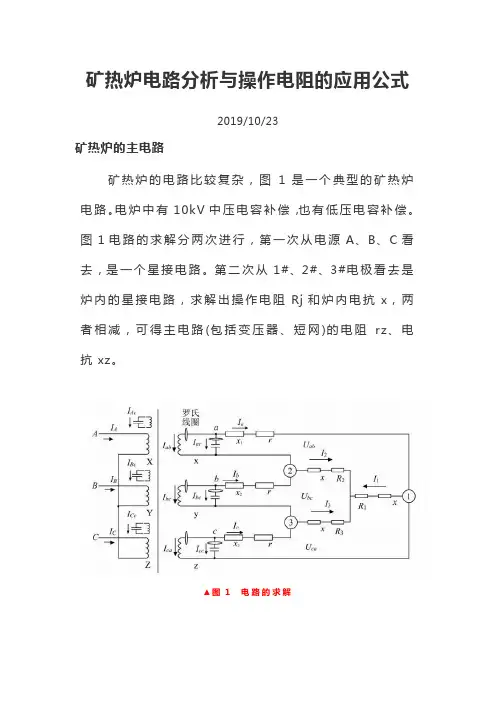

矿热炉电路分析与操作电阻的应用公式2019/10/23矿热炉的主电路矿热炉的电路比较复杂，图1是一个典型的矿热炉电路。

电炉中有10kV中压电容补偿，也有低压电容补偿。

图1电路的求解分两次进行，第一次从电源A、B、C看去，是一个星接电路。

第二次从1#、2#、3#电极看去是炉内的星接电路，求解出操作电阻Rj和炉内电抗x，两者相减，可得主电路(包括变压器、短网)的电阻rz、电抗xz。

▲图1 电路的求解一次侧的电流、电压可以从互感器获得，由于有低压电容补偿，电极电流关系复杂，电极电流需要用罗氏线圈求解电极电流。

根据图1列出各种电流的关系。

▲图2 电路的求解图2是从1#、2#、3#电极看去，炉内是星接电路，可以列出电路方程式:根据图2和方程组(1)可以求解操作电阻。

操作电阻的求解不能用检测电极对炉底电压除以电极电流获得，这种做法由于假炉底和炉底电阻的影响会产生较大误差，40.5MVA电石炉实际检测对地电压比电极对熔池电压高8%～10%，对地电阻比操作电阻高约20%。

求解三相不平衡系统，必须分析基本电路，采用矢量方法、三角学的方法，高等数学方法和矩阵算法来获得电路求解。

为此推导出三相不平衡系统所有的电阻和电抗值的求解方程组。

并且定义一套联立方程，解出这组方程，获得操作电阻Rj和主电路电抗xj、主电路的电阻rj。

炉内导电状态分析矿热炉内电路比较复杂，基本电路可以简化为图3的电路。

电极→炉料→电极加热炉料的炉料电流;电极到熔池加热熔池的熔池电流。

▲图3 矿热炉内部电路示意图有些电炉，从电极→炉料→炉壁→炉底到熔池会有电流流过。

这是由于电极到炉墙的距离太近，容易损坏炉墙，需要保持电极到炉墙合理的距离，应当极大减少甚至忽略这种电流才能保证坩埚(熔池)功率。

矿热炉内导电可以分为炉料导电电流和熔池导电电流两种形式，有些场合把炉料电流称为横向电流。

简化炉内电路分析炉内导电状态，对研究炉内热能分布，提高热效率极为重要。

根据图3简化电路，得图4、图5，可以获得操作电阻的另外一种表达形式。

TV(内销)产品设计所2003年电源知识培训教程-2主讲:朱佑文2003/09/05TDA16846的应用与电路分析1、TDA16846电源管理IC的家族发展史2、TDA16846的特性介绍3、TDA16846的管脚定义4、TDA16846的管脚性能与连接电路描述5、MOSFET的漏极电压电流波形分析6、TDA16846多种的保护特性说明TDA16846电源管理IC的家族发展史年代1980198519982002TDA4600TDA4601TDA4605TDA16846ICE1QS01西门子是第一个提出准谐振PWM控制IC的厂商，这几款IC的产量是很能大的量。

基本的准谐振控制，非常流行于欧洲地区不推荐作新的基础开发。

改善型的准谐振控制IC，有较高的效率，简易的PFC功能，非常广泛的应用与高性价比优化了电源系统的价格，容易提高频率使用，有较低的待机功耗。

同时加入了数字电路到IC内部。

TDA16846的特性介绍1、能在电路中方便的加入PFC电路。

(PFC是功率因数校正电路，有利于谐波电流的通过)2、随着负载的减轻，电源的工作频率能够连续的减少。

3、待机时电源工作频率的是稳定的可调整的。

4、非常低的启动电流，同时有软启动，启动时没有响声。

(软启动是指启动有一定的廷时，同时不会有多次启动的情况)5、待机时电源工作频率的是稳定的可调整的。

6、可调整电压振钤的时间。

（电压振铃是指开关开通时由变压器的电感与mosfet并联的电容进行一定的谐振的时间与振荡的次数)7、同步与固定工作频率是很容易实现的。

8、过电压与欠电压锁死功能。

（电压锁死是要电源AC重新复位一次才能开机）9、当电路过载时，主电压回缩功能修正。

（实际上是输出功率的限制）10、较低的待机能耗。

11、灵活可用的失效比较器。

（有可用的控制引脚，可对电源进行保护应用）TDA16846的管脚定义pin symbol function1OTC off time circuit2PCS primary current simulation3RZI regulation and zero crossing input4SRC soft-start and regulation capacitor5OCI opto coupler input6FC2fault comparator 27SYN synchronization input8N.C.9REF reference voltage and current10FC1fault comparator 111PVC primary voltage check12GND ground13OUT output14VCC supply voltage定时电路原边电流限定调整和过零输入端软启动调整电容光电耦合器的输入端失效比较器2的输入端同步信号输入空参考电压和电流（5V）失效比较器1的输入原边电压检测原边的地驱动输出IC的供电电压TDA16846的管脚性能与连接电路描述1脚：并联一个RC电路到地，决定振铃时间与待机时工作频率。

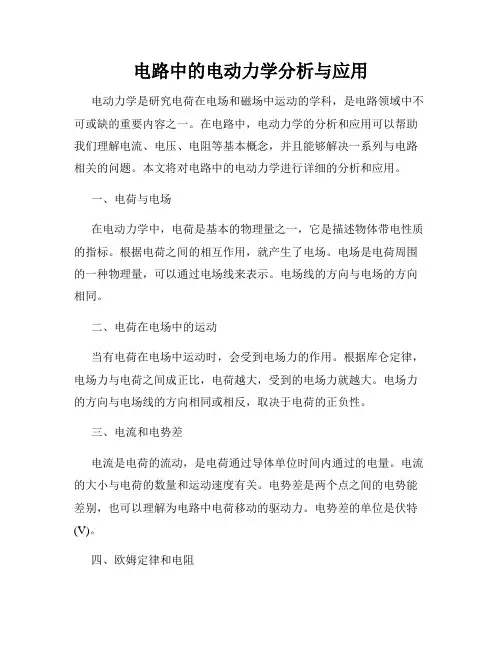

电路中的电动力学分析与应用电动力学是研究电荷在电场和磁场中运动的学科，是电路领域中不可或缺的重要内容之一。

在电路中，电动力学的分析和应用可以帮助我们理解电流、电压、电阻等基本概念，并且能够解决一系列与电路相关的问题。

本文将对电路中的电动力学进行详细的分析和应用。

一、电荷与电场在电动力学中，电荷是基本的物理量之一，它是描述物体带电性质的指标。

根据电荷之间的相互作用，就产生了电场。

电场是电荷周围的一种物理量，可以通过电场线来表示。

电场线的方向与电场的方向相同。

二、电荷在电场中的运动当有电荷在电场中运动时，会受到电场力的作用。

根据库仑定律，电场力与电荷之间成正比，电荷越大，受到的电场力就越大。

电场力的方向与电场线的方向相同或相反，取决于电荷的正负性。

三、电流和电势差电流是电荷的流动，是电荷通过导体单位时间内通过的电量。

电流的大小与电荷的数量和运动速度有关。

电势差是两个点之间的电势能差别，也可以理解为电路中电荷移动的驱动力。

电势差的单位是伏特(V)。

四、欧姆定律和电阻欧姆定律是描述电流、电势差和电阻之间的关系。

根据欧姆定律，电流等于电势差与电阻之比。

电阻是物质对电流的阻碍程度，单位是欧姆(Ω)。

不同的材料具有不同的电阻值，我们常用电阻器来调节电路中的电阻。

五、串联和并联电路在电路中，电阻可以串联连接或并联连接。

串联电路中，电流只有一条路径可以流通，而并联电路中，电流有多条路径可以流通。

根据欧姆定律和串并联电路的特性，可以方便地计算电流和电势差的分布情况。

六、交流电路和直流电路根据电流的特性，电路可以分为交流电路和直流电路。

交流电路中，电流的方向正负周期性变化，而直流电路中，电流的方向始终保持不变。

交流电路和直流电路的分析方法有所不同，需要根据实际情况进行具体分析。

七、电容和电感除了电阻，电路中常常还会存在电容和电感。

电容是用来存储电荷的装置，电感是用来存储磁场能量的元件。

电容和电感在电路中具有重要的作用，能够影响电流和电势差的变化。

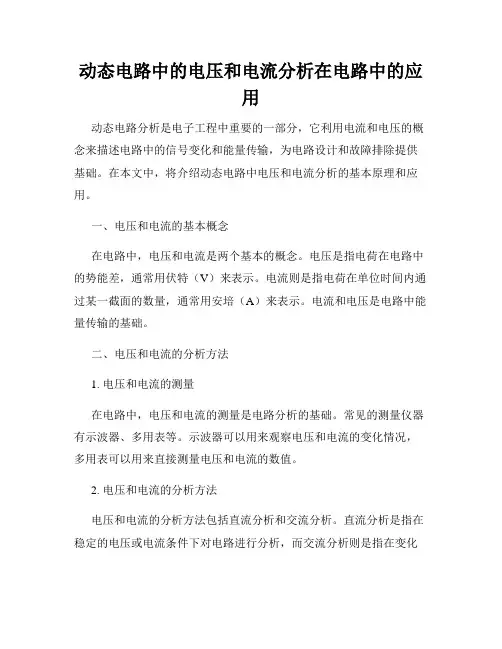

动态电路中的电压和电流分析在电路中的应用动态电路分析是电子工程中重要的一部分，它利用电流和电压的概念来描述电路中的信号变化和能量传输，为电路设计和故障排除提供基础。

在本文中，将介绍动态电路中电压和电流分析的基本原理和应用。

一、电压和电流的基本概念在电路中，电压和电流是两个基本的概念。

电压是指电荷在电路中的势能差，通常用伏特（V）来表示。

电流则是指电荷在单位时间内通过某一截面的数量，通常用安培（A）来表示。

电流和电压是电路中能量传输的基础。

二、电压和电流的分析方法1. 电压和电流的测量在电路中，电压和电流的测量是电路分析的基础。

常见的测量仪器有示波器、多用表等。

示波器可以用来观察电压和电流的变化情况，多用表可以用来直接测量电压和电流的数值。

2. 电压和电流的分析方法电压和电流的分析方法包括直流分析和交流分析。

直流分析是指在稳定的电压或电流条件下对电路进行分析，而交流分析则是指在变化的电压或电流条件下对电路进行分析。

根据具体情况选择合适的分析方法，能够更好地理解电路的工作原理和性能。

三、动态电路中电压和电流分析的应用1. 信号处理在通信和控制系统中，动态电路的电压和电流分析可以帮助我们理解信号的传输和处理过程。

通过对电路中信号的电压和电流波形进行分析，我们可以了解信号的幅值、频率、相位等特性，从而实现信号的处理和调整。

2. 功率管理在能源管理和电力系统中，动态电路的电压和电流分析可以帮助我们了解电路的能量转换和功率消耗情况。

通过分析电路中各个元件的电压和电流波形，我们可以评估电路的功率效率，优化能源利用，提高电路的性能。

3. 故障诊断在电子设备维修和故障排除中，动态电路的电压和电流分析可以用于故障诊断和故障点的确认。

通过对电路中不同元件的电压和电流进行分析，我们可以找出导致故障的原因，并采取相应的措施进行修复。

4. 电路设计在电子电路的设计中，动态电路的电压和电流分析可以帮助我们评估电路的可靠性和性能。

第一单元 全电路欧姆定律欧姆定律应该是电路理论中的最基本的定律。

如果只考虑单只电阻的情况，如图1-1（a ）所示，欧姆定律表示为：I ＝V /R （1-1） 式中：R －电阻的阻值；I －电阻中流过的全电流；V －电阻两端的电压。

如果考虑电源的内阻R S ，则可以得到所谓的全电路欧姆定律：I ＝E S /（R ＋R S ） （1-2） 式中：E S －恒压（电压）源输出的电压。

（a ）单支电阻中的电流及其两端的电压 （b ）最简单的电路中的电流与电压图1-1 电路欧姆定律和全电路欧姆定律1.1 放大器的输入电阻的设计信号源及其内阻、前级放大器的输入电阻正好构成图1-1（b ）所示的电路，可以用全电路欧姆定律来分析。

为了更方便地讨论，将信号源及其内阻、前级放大器的输入电阻改为如图1-2所示的原理图。

此时设计前级放大器、特别是放大器的输入阻抗时可以分为如表1-1所列的几种情况。

根据信号源的信号幅值及其内阻的不同情况以及放大器的输入电阻（阻抗）的设计要求分析如下：（1） 信号源低内阻、低幅值：此时主要考虑电路的热噪声问题，设计时应该考虑放大器的输入电阻（阻抗）应该尽可能等于信号源内阻（阻抗），输入放大器得到的信号电压幅值只有信号源具有的幅值的一半，但得到的功率最大，信噪比最高（注意：信噪比是信号功率与噪声功率之比）。

（2） 信号源低内阻、高幅值：这是最容易处理的情况，一般使得放大器的输入电阻RIVIV SES（阻抗）大于10倍信号源内阻（阻抗）即可。

（3） 信号源高内阻、低幅值：此时也主要考虑电路的热噪声问题，设计时应该考虑放大器的输入电阻（阻抗）应该尽可能等于信号源内阻（阻抗），输入放大器得到的信号电压幅值只有信号源具有的幅值的一半，但得到的功率最大，信噪比最高。

如果信号幅值低于电路的等效输入噪声（包括输入电阻的热噪声），则不能简单地采用高输入电阻的前置放大器来检测信号，需要采用调制、锁相等手段才可能捡出信号。

电路分析戴维南定理的应用电路分析是电子工程领域的基础知识之一，其中戴维南定理(Division Rule)是电路分析中一个重要的定理。

本文将探讨戴维南定理的原理以及其在电路分析中的应用。

一. 戴维南定理的原理戴维南定理是基于基尔霍夫电流定律和基尔霍夫电压定律而来的。

在电路分析中，基尔霍夫定律是非常重要的，它提供了解决复杂电路问题的基础。

戴维南定理通过将电路中的电压和电流按比例分配为各个支路和元件，方便我们求解电路中的电流和电压。

根据戴维南定理，任何一个支路或元件上的电压或电流等于该支路或元件上总电压或总电流的乘积与总电压或总电流的比例。

这个比例取决于支路或元件的电阻或导纳。

二. 戴维南定理的应用戴维南定理在电路分析中有着广泛的应用。

下面将通过几个具体的例子来说明其应用。

1. 并联电阻的电压分配考虑一个并联电阻电路，其中有两个电阻R1和R2并联连接，电源电压为V。

按照戴维南定理，我们可以得到R1上的电压为V1，R2上的电压为V2。

根据戴维南定理，V1/V = R1/(R1+R2)，V2/V =R2/(R1+R2)。

通过这些比例关系，我们可以计算出R1和R2上的电压。

2. 分压电路的电压分配考虑一个分压电路，其中有一个电阻R1和一个负载电阻Rl串联连接，电源电压为V。

按照戴维南定理，我们可以得到R1上的电压为V1，Rl上的电压为Vl。

根据戴维南定理，V1/V = R1/(R1+Rl)，Vl/V = Rl/(R1+Rl)。

通过这些比例关系，我们可以计算出R1和Rl上的电压，从而实现电压分配。

3. 二端口网络的电流分配考虑一个包含多个电阻和电流源的二端口网络，其中各个元件的电流未知。

根据戴维南定理，我们可以根据元件的电阻或导纳来确定电流的分配。

通过将电路进行拆解，应用戴维南定理，我们可以得到电路中各个元件上的电流。

通过以上三个例子，我们可以看到戴维南定理在电路分析中的重要性和应用价值。

在解决复杂电路问题时，灵活应用戴维南定理，可以简化计算过程，提高分析的准确性和效率。

复杂直流电路的分析方法及灵活运用随着现代工业和科学技术的不断发展，电气设备和系统变得越来越复杂，需要更高级的分析方法来解决电路中各种问题。

复杂直流电路是电子技术领域中的重要领域之一，它可用于各种设备和系统，如电力系统、通信设备和计算机。

本文将介绍复杂直流电路的分析方法及灵活运用。

一、复杂直流电路的基本概念复杂直流电路是指由电源、电阻、电容、电感等多种电路元件组成的电路。

其中，电源是提供电能的元件，可以是直流电源或者交流电源，电阻是消耗电能的元件，电容和电感则是储存电能的元件。

电路中电压、电流、电阻等是复杂直流电路中的基本概念。

二、复杂直流电路的分析方法1.基尔霍夫电流定律和电压定律在复杂直流电路中，基尔霍夫电流定律和电压定律是十分重要的分析法则。

基尔霍夫电流定律指出，在一个电路的任何一个节点所汇聚的电流之和等于节点所离开的电流之和。

电压定律指出，在一个电路的任何一条闭合回路内的电动势一定等于该回路内的电位差之和。

利用这两个定律可以对复杂直流电路进行简单的分析。

2.等效电路分析法等效电路分析法是一种将复杂直流电路化简为等效电路的方法。

等效电路是指将一个复杂的电路简化为一个具有相同性质和特性的简单电路。

等效电路的分析可以减小复杂度，方便后续的电路分析。

等效电路分析法通常包括电阻与电压分压器、电容和电感等效电路等。

3.特性方程法特性方程法是一种对复杂直流电路进行分析的方法。

它可以计算电路元件之间的关系。

特性方程法利用线性代数的方法来求解电路中的电压、电流等参数。

这种方法特别适用于独立元件的电路。

这种方法通过矩阵的计算，可以分析出电路中各个节点之间的电势差和电流强度等参数，从而得到电路的特性方程。

三、复杂直流电路的灵活应用复杂直流电路的灵活应用可以通过以下几个方面来实现：1.计算电路中的电流与电压，从而确定电路元件的工作状态和性能，为设备的设计和维护提供重要参考。

2.通过等效电路分析法，可以将复杂电路简化为等效电路，从而大大降低复杂度，方便后续的电路分析。
