PE管道电熔操作步骤修订稿

聚乙烯管道焊接作业指导书二零一零年八月三十日PE聚乙烯管道焊接作业指导书一、PE管热熔全自动焊接作业指导书二、PE管热熔半自动焊接作业指导书三、PE管电熔全自动焊接作业指导书一、PE管热熔全自动焊接作业指导书1.1工序流程图→→→→2、0施工前的准备工作2、1、施工图的准备施工是按照设计图纸来进行的。

当设计单位出有效的施工图后，施工单位应到施工现场，具体了解情况，对不能照图施工的部分要与设计单位交底，协商，确定是否能采取特殊的施工工艺或作局部设计变更。

同时，还应根据图纸进行材料、设备的采购，对施工进度安排。

2、2人员培训从事聚乙烯燃气管道连接的操作人员，在上岗前必须进行专门培训，经过考试和技术评定合格后方可上岗操作。

参与培训人员除了在燃气知识、聚乙烯专用料特性、电工知识、聚乙烯熔接设备、聚乙烯燃气管道施工技术等理论知识方面进行培训，并参加考核。

2、3施工机具的准备根据施工工艺的要求，准备相应的施工机具。

因我国对聚乙烯管道的焊接质量和熔接参数无统一标准，不同生产厂家生产的管材、管件熔接参数不同。

为达到可靠的熔接效果，在选择设备上还须认真选型，选质量好的产品，在熔接效果上，要可靠许多。

施工机具分为电熔焊机和热熔对接焊机两类。

本工程采用塑龙熔接设备的设备。

1、全自动热熔焊机型号pilotfuse 160/A、C 两台技术参数：管材直径围 60～160mm最大对接压力 43bar可焊管材料 PE—HD.PP工作温度 -5℃～＋40℃2、30Kw柴油发电机 2台3、焊缝外观检验尺 2个3、0管材、管件的验收3、1检查产品有无出厂合格证，出厂检验报告。

3、2对外观进行检查。

检查管材外表面是否清洁光滑，是否有沟槽、画上、凹陷、杂质和颜色不均匀等。

3、3长度检查。

管的长度应均匀一致，误差不超过正负20 mm。

逐一检查管口端面是否与管材的轴线垂直，是否存在有气孔。

凡长短不同的管材，在未查明原因前应不予验收。

3、4燃气用聚乙烯管应为黄色和黑色，当为黑色时管口必须有醒目的黄色色条，同时管材上应有连续的、间距不超过2m 的永久性标志，写明用途、原材料牌号、标准尺寸比、规格尺寸、标准代号和顺序号、生产厂名或商标、生产日期。

欢迎共阅
PE电熔焊机操作规程
图1 电熔焊机
1 目的与范围
规范PE电熔焊接的操作，确保PE管焊接的质量和操作过程中的安全。

2 适用范围
焊接的管材承插，保持管件外侧边缘与标记线平齐。

安装电熔夹具，不得使电熔管件承受外力，管材与管件的不同轴度应当小于2％。

3．2．3．2 电熔鞍形连接时，鞍形管件的安装
用管件制造单位提供的方法进行安装，确保管件与管材的两个焊接面无间隙。

修补用电熔鞍形管件必须对中，且电热丝区域不得安装在被修补的孔上。

3．2．4 将焊机输出端与管件接线柱牢固连接，不得虚接。

3．2．5 按焊机说明书要求，将焊机调整到“自动”或“手动”模式。

3．2．6 按自动或者手动方式输入焊接数据。

3．2．7 启动焊接开关，开始计时。

手动模式下焊接参数应当按管件产品说明书确定。

包括天气情况、环境温度、焊工代码、焊口编号、管道规格类型、焊接压力、拖动压力、增压时间、加热板温度、切换时间、吸热时间、冷却时间等。

3．3．7焊机的保险熔断器中的熔丝，严禁私自加大或减小。

3．3．8使用中应随时观察设备运行状况，如有异响或过热现象，应立即停止使用。

3．3．9应随时保持设备的清洁，防止积尘产生电路故障。

PE电熔链接步骤PE电熔连接是一种将聚乙烯（PE）管道连接起来的方法，通过高温和外力将两根管道的端部融合在一起。

下面是PE电熔连接的步骤：步骤一：准备工作1.确定管道的尺寸和厚度，选择适当的连接头。

2.检查连接头和管道是否完整，无损坏和污垢。

3.清理管道和连接头的两端，以确保没有灰尘、腐蚀物或油脂。

步骤二：检查设备1.检查电熔机的工作状态，如温度控制器和时间计数器是否正常。

2.检查电熔机的电缆及插头是否有损坏或松动。

3.检查电熔机的电熔头和热板，确保没有损坏或脏污。

步骤三：连接管道1.将连接头插入电熔机的夹持装置，并锁紧。

2.调整电熔机的温度和时间，根据管道材质和直径设定合适的值。

3.在连接头的两端涂抹适量的电熔剂，并将管道的两端插入连接头中，确保插入深度均匀。

4.关闭电熔机的夹持装置，启动电熔机的加热功能，同时启动时间计数器。

步骤四：等待融合1.在电熔过程中，注意观察温度和时间的变化，确保达到设定值。

2.保持连接头和管道的稳定，避免移动或晃动。

3.等待电熔过程结束，电熔机会自动停止加热。

步骤五：冷却过程1.关闭电熔机的加热功能，打开冷却功能。

2.等待连接头和管道冷却，通常需要一段时间以确保连接部分完全固化。

步骤六：验收检查1.用手触摸连接部分，确保其完全冷却并固化。

2.视觉上检查连接部分，确保没有开裂、变形或烧焦现象。

3.进行密封性测试，可使用压力测试仪或其他方法检测连接部分是否漏水。

4.检查连接部分的外观，确保其平整光滑。

需要注意的是，PE电熔连接应由经验丰富的操作人员进行，操作人员应具备专业的培训和实践经验。

此外，操作过程中要注意安全，避免受伤或损坏设备。

pe管电熔焊接方法
PE管电熔焊接方法是通过电加热使聚乙烯管道材料部分熔融，然后再进行连接的一种焊接方法。

具体操作步骤如下：
1. 准备工作：确认焊接所需的PE管道材料、管件和电熔焊机，确保管道表面干净、无异物和油污。

2. 根据管道尺寸及焊接口形式，选择合适的管件。

3. 使用电熔焊机，将其加热到所需温度。

温度的设定根据管道材料和尺寸而有所不同，一般在200-250摄氏度之间。

4. 将预先切割好的PE管端面放入电熔焊机的管夹中，确保管
道中心线与电熔焊机中心线对齐。

5. 等待一段时间直至管道端面熔化，然后将管件插入焊接口中，确保管件与管道对齐。

6. 在管道端面和管件之间不断旋转，使熔融的管材均匀涂覆在焊接面上。

7. 根据电熔焊机的指示，将管道和管件保持一段时间以确保接头充分固化。

8. 关闭电熔焊机，等待焊接面冷却。

9. 对焊接的管道进行检查，确保焊接面光滑、无明显裂痕或气泡。

需要注意的是，电熔焊接方法需要专用的电熔焊机以及相关的操作经验。

在使用电熔焊机时，应严格遵守操作手册中的安全要求。

pe管电熔施工方案一、背景介绍聚乙烯（PE）管道由于其优异的化学稳定性和高强度特性，广泛应用于供水、排水、天燃气等领域。

而电熔连接技术是PE管道连接的一种重要方法，具有连接快速、强度高、安全可靠等优点。

本文旨在介绍PE管电熔施工的方案及注意事项。

二、施工前准备1. 施工设备准备：准备好电熔焊接机、电熔短头、管道切割工具等设备。

2. 材料准备：准备好PE管道、电熔短头、电熔焊接带等材料。

3. 施工环境准备：确保施工场地干燥、无杂物，避免施工过程中产生其他危险因素。

三、施工步骤1. 切割管道：根据实际需求，使用管道切割工具将PE管道进行切割，确保切口平整光滑。

2. 清洁管道：使用清洁布或棉纱蘸取清洁剂，在管道连接口处进行清洁，确保无油污或灰尘。

3. 安装电熔短头：将电熔短头插入PE管道的连接口，确保插入深度符合要求。

4. 配置电熔焊接机：根据PE管道的规格和要求，设置电熔焊接机的加热温度和加热时间。

5. 进行电熔焊接：将加热后的电熔短头插入电熔焊接机的夹持装置中，待加热时间到达后取出，然后将加热后的电熔短头立即插入已安装好的PE管道连接口。

6. 冷却连接口：在电熔连接完成后，保持连接口处静置一段时间，待连接口完全冷却后进行下一步操作。

四、注意事项1. 安全第一：施工人员需要佩戴好防护手套、安全眼镜等个人防护装备，以确保施工过程中的人身安全。

2. 符合规格：选择合适规格的电熔短头和PE管道，并确保其对应的外径和壁厚符合要求。

3. 电熔焊接机调节：在使用电熔焊接机前，需对其进行调节，确保加热温度和时间准确无误。

4. 连接质量检查：电熔连接完成后，需对连接口进行质量检查，确保连接牢固、无渗漏等问题。

5. 温度监控：在电熔连接过程中，需要定期监测焊接机的温度，确保焊接温度始终在合适范围内。

综上所述，PE管电熔施工方案是一种快速、高效、安全可靠的管道连接方式。

施工过程中，务必确保施工人员的安全，严格遵守相关规格和操作步骤，确保施工质量。

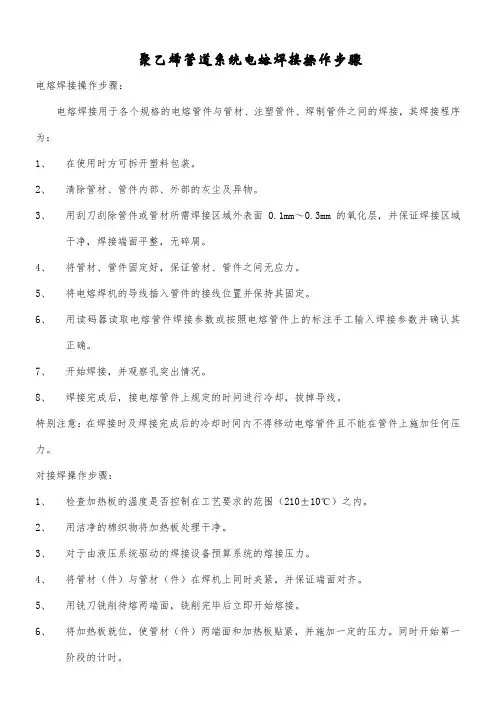

聚乙烯管道系统电熔焊接操作步骤
电熔焊接操作步骤：
电熔焊接用于各个规格的电熔管件与管材、注塑管件、焊制管件之间的焊接，其焊接程序为：
1、在使用时方可拆开塑料包装。

2、
3、
4、
5、
6、
7、
8、
力。

1、
2、用洁净的棉织物将加热板处理干净。

3、对于由液压系统驱动的焊接设备预算系统的熔接压力。

4、将管材（件）与管材（件）在焊机上同时夹紧，并保证端面对齐。

5、用铣刀铣削待熔两端面，铣削完毕后立即开始熔接。

6、将加热板就位，使管材（件）两端面和加热板贴紧，并施加一定的压力。

同时开始第一
阶段的计时。

7、待熔融环的高度达到标准高度时，使施加的压力只保留拖动力施压，同时开始第二阶段
的计时。

8、时间达到标准要求时，进入第三阶段，拔动进给手柄，松开两端管材（件），取出加热
板。

9、平稳闭合管材（件），当压力升至规定值时开始第四阶段计时。

10、
11、。

PE管道电熔操作步骤文档一、概述二、操作步骤1.准备工作a.检查PE管道和电熔套的尺寸是否匹配，确保配件的质量和规格符合要求。

b.仔细清洁PE管道的端面和电熔套的连接面，确保表面没有灰尘、油污和其他杂质。

2.安装电熔套a.使用电热刀或其他工具将PE管道的两端进行切割，确保切割面平整光滑。

b.将电熔套的两端插入PE管道的两端，确保插入深度合适。

c.用刷子将电熔套的连接面涂上熔化剂，保证连接面的质量。

3.进行电熔连接a.将电熔连接机的温度设定为合适的数值，根据PE管道的规格和厚度来确定温度。

b.将已安装好电熔套的PE管道放入电熔连接机的夹具中，确保夹紧力均匀。

c.启动电熔连接机，开启预热功能，根据设定的温度进行预热，确保连接面温度均匀。

d.预热结束后，关闭预热功能，启动加热功能，将连接面加热到设定温度，通常为210℃至230℃。

e.加热到设定温度后，关闭加热功能，将PE管道迅速用力插入电熔套，确保插入一定的深度。

f.等待一段时间，让连接面冷却固化，通常需要几分钟时间。

g.检查连接面是否已经冷却固化，如果已经固化，则可以松开夹具，取出连接好的PE管道。

4.清理工作a.将电熔连接机的温度调整到适当的数值，将连接机内部的温度降低到连接面不会粘连的程度。

b.用棉布蘸取清洁剂，清洁电熔连接机夹具和连接面上的残留物。

c.仔细检查连接面的质量，如果发现有问题，则需要重新连接。

三、注意事项1.在操作过程中，必须佩戴防护手套和护目镜，以免受到热物体的伤害。

2.严禁在连接过程中使用打火机、吹灯等明火工具，以免引发火灾。

3.操作人员必须经过专业培训，掌握电熔连接技术的基本原理和操作方法。

4.连接机的温度必须准确设定，过高的温度会导致PE管道熔化，过低的温度则无法确保连接的质量。

5.插入电熔套时要迅速用力，插入的深度要适中，过浅或过深都会影响连接的质量。

6.在连接结束后要进行冷却固化，确保连接面充分冷却固化后才能继续操作。

PＥ聚乙烯管电熔焊接作业指导书１、１工序流程图→2、2施工前的准备工作２、２、２施工图的准备施工时按照设计图纸来进行的。

当设计单位出有效的施工图后，施工单位应到施工现场，具体了解情况，对不能照图施工的部分要与设计单位交底，协商，确定是否能采取特殊的施工工艺或做局部设计变更。

同时，还应根据图纸进行材料、设备的采购，对施工进度进行安排。

２、２、３人员培训从事聚乙烯燃气管道连接的操作人员，在上岗前必须进行专门培训，经过考试和技术评定合格后方可上岗操作。

参与培训人员除了在燃气知识、聚乙烯专用料特性、电工知识、聚乙烯熔接设备、聚乙烯燃气管道施工技术等理论知识方面进行培训，并参加考核。

2、2、3施工机具的准备根据施工工艺的要求，准备相应的施工机具。

因我国对聚乙烯管道的焊接质量和熔接参数无统一标准，不同生产厂家生产的管材、管件熔接参数不同。

为达到可靠的熔接效果，在选择设备上还须认真选型，选质量好的产品，在熔接效果上，要可靠许多。

施工机具分为电熔焊机和热熔对接焊机两类。

本工程采用西安塑龙熔接设备有限公司的设备。

１、全自动电熔焊机型号ＯＮＤＩ２台2、30Kw柴油发电机２台3、固定卡具５０～16０１套４、旋转刮刀１具５、平板刮刀１具６、夹扁工具１具７、旋转切刀１具８、平板尺９、标记笔３、管材的验收3、1检查产品有无出厂合格证，出厂检验报告。

3、2对外观进行检查。

检查管材内外表面是否清洁光滑，是否有沟槽、画上、凹陷、杂质和颜色不均匀等。

3、3长度检查。

管的长度应均匀一致，误差不超过正负20 mm。

逐一检查管口端面是否与管材的轴线垂直，是否存在有气孔。

凡长短不同的管材，在未查明原因前应不予验收。

3、4燃气用聚乙烯管应为黄色和黑色，当为黑色时管口必须有醒目的黄色色条，同时管材上应有连续的、间距不超过2m 的永久性标志，写明用途、原材料牌号、标准尺寸比、规格尺寸、标准代号和顺序号、生产厂名或商标、生产日期。

3、5不园度检查：取三个试样的实验结果的算术平均数作为该管材的不圆度，其值大于5%为不合格。

PE管电熔机的操作步骤：1，准备电熔焊机，需要焊接的PE管材、管件。

2，去除PE管材插入端的氧化层然后插入电熔管件中。

插入管件的管件以轻松插入为宜，不要强行将管材敲入管件中，管件插入太紧在焊接时由于PE材料加热后膨胀过程中容易引起电加热的移位，从而改变加热产生的温度变化，容易引起局部加热温度过高而引起焊接冒烟等失败现象。

特殊情况如管材插入管件不是在一条直线上，也就是说管材与管件不是同轴的，这种情况下需要用专用直线器来固定管材与管件，以减小管材插入管件的应力。

3，准备就绪后将电熔焊机焊机的输出电极插入管件的电极柱上。

4，启动电熔焊机，扫描条形码或输入需要焊接的电压与时间参数后开始焊接。

5，在焊接倒计时结束后，在不影响管材冷却熔接的情况下可以取下输出电缆线，开始准备下一个焊接。

PE管电熔机功能特点：1、输出电压可在20～40VAc之间预先设定，能适用各种电熔管件的焊接需要。

2、如无特殊说明，均设定为39.5V。

3、能够在线监控熔接状态，能迅速中断异常的熔接过程。

4、具有自动稳压，电源电压超限保护功能。

5、具有自动温度补偿功能，熔焊时不受环境温度影响。

6、操作程度极为简便。

7、支持条码读入功能。

8、熔焊接线连接简便，可防止接线错误。

PE管电熔机基本技术参数：1、输入电源电压：175V～250VAC2、输出电压：39.5V AC3、频率：50HZ4、输出功率：3.5KW5、使用环境温度：-15℃～50℃6、相对湿度：≤80%7、时间调整范围：1～2999秒8、时间分辨率：1秒9、时间误差：≤1%10、输出电压误差：≤2.5%11、防护等级：IP5412、重量：20千克13、外形尺寸：400×250×350mmPE管电熔机本产品采用先进的微电脑技术来自动监控焊接的全过程，并且具有一个带恒稳电压的定时交流电压变换器，功能强、性能稳定、体积小、适用性强，使用安全可靠，是ＰＥ管电熔焊接的理想机具。

PE电熔焊机操作规程一、准备工作1.根据管道尺寸选择合适的焊接头和焊接刀，确保焊接头的尺寸与管道的外径相匹配。

2.检查焊接机的电源线是否完好，并将插头插入接地插座。

3.检查焊接机的工作面板，确认温度、压力等参数设置正确。

4.检查焊接材料（聚乙烯管道、焊接头、焊接棒等），确保无损坏和污染。

二、操作步骤1.将焊接头和焊接刀固定在相应的夹具上，然后将聚乙烯管道插入焊接头中，使管道的端部与焊接头的接触面紧密贴合。

2.打开焊接机的电源开关，待电熔焊机启动后，根据管道材料和管径进行相应的参数设置，如温度、压力、时间等。

确保设置的参数与焊接材料的要求相匹配。

3.焊接机预热后，将焊接头和管道接触面送入预热区，进行预热，时间根据管道材料和管径的要求设定。

4.预热后，将焊接棒插入焊接头中，将焊接棒和管道暴露在焊接机的加热区域，等待焊接棒和管道材料熔化。

5.当焊接棒和管道材料熔化并达到合适的熔接温度后，将焊接头和管道从预热区向加热区缓慢推进，使焊接头和管道充分接触并熔合。

6.等待一定的熔接时间后，将焊接头和管道从加热区推出，但不要立即拔出焊接头。

在等待一定的冷却时间后，缓慢拔出焊接头并使其与管道的焊接部位保持紧密贴合。

7.关闭焊接机的电源开关，将焊接机进行冷却并断电。

三、注意事项1.在操作过程中，必须佩戴个人防护设备，如工作手套、防护眼镜等，确保操作人员的人身安全。

2.操作人员必须熟悉焊接机的操作原理和使用方法，并严格按照操作规程进行操作。

3.焊接机的温度和压力设置必须根据焊接材料的要求进行调整，以保证焊接质量和工作效率。

4.焊接机在使用过程中要保持清洁，并定期进行维护和保养，以确保设备的正常工作和使用寿命。

5.在操作过程中要注意对环境和人员的保护，特别是在室内作业时要保持通风良好，避免有害气体的积聚。

通过遵守以上的PE电熔焊机操作规程，能够保证焊接质量和操作安全，提高工作效率，延长设备使用寿命。

同时，操作人员还应不断提高自身的技术水平，加强对焊接原理和材料要求的学习，以更好地掌握电熔焊机的使用方法。

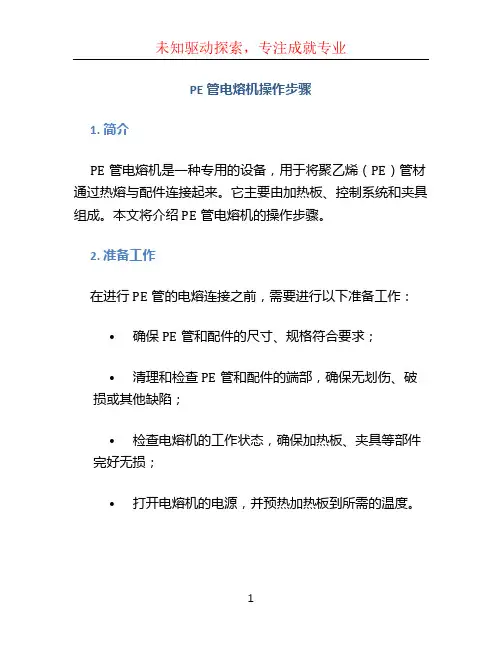

PE管电熔机操作步骤1. 简介PE管电熔机是一种专用的设备，用于将聚乙烯（PE）管材通过热熔与配件连接起来。

它主要由加热板、控制系统和夹具组成。

本文将介绍PE管电熔机的操作步骤。

2. 准备工作在进行PE管的电熔连接之前，需要进行以下准备工作：•确保PE管和配件的尺寸、规格符合要求；•清理和检查PE管和配件的端部，确保无划伤、破损或其他缺陷；•检查电熔机的工作状态，确保加热板、夹具等部件完好无损；•打开电熔机的电源，并预热加热板到所需的温度。

3. 连接步骤在准备工作完成后，可以开始进行PE管的电熔连接。

下面是具体操作步骤：步骤一：确定连接方式根据需要连接的管道形状和角度，选择适当的连接方式。

常见的连接方式包括对接连接、弯头连接和三通连接等。

步骤二：夹持管材和配件使用夹具将PE管和配件夹持住，确保管道和配件的端口对齐，并保持一定的间隙以便于热熔材料的进入。

步骤三：加热熔接区域将加热板放在连接区域上，确保加热板的加热面与PE管和配件的连接面紧密接触。

根据管材的类型和规格，设定合适的加热温度和加热时间。

步骤四：等待加热在加热板加热的过程中，保持一定的时间等待热熔材料的熔化和加热的充分。

步骤五：移除加热板加热时间到达后，将加热板从连接区域移除。

注意在移除加热板时，要轻拿轻放，避免对连接区域和加热板造成损坏。

步骤六：快速组合迅速将PE管和配件组合在一起，确保连接面充分贴合。

在组合的同时，可以进行一定的旋转或轻压，以促进熔融材料的均匀分布和连接面的紧密贴合。

步骤七：冷却固化组合完成后，等待连接处的熔融材料冷却固化。

冷却时间通常需要几分钟，确保连接处完全固化后可以进行进一步的操作。

步骤八：清理和检查连接处冷却固化后，清理连接处的多余熔融材料，并进行视觉检查。

确保连接处无明显缺陷、气泡或其他质量问题。

步骤九：重复以上步骤根据实际需求，重复以上步骤进行多个连接。

4. 注意事项在进行PE管的电熔连接时，需要注意以下事项：•在操作过程中，应戴好防护手套和安全眼镜，以免受到热熔材料的飞溅；•操作人员应熟悉和掌握电熔机的使用方法，并按照说明书进行操作；•加热板加热时，应避免加热温度过高，以免损坏PE 管和配件的性能；•连接处的冷却时间需足够，确保连接牢固和质量稳定。

PE管电熔焊接方法及流程)一、工具准备1.PE管道和管件：确保管道和管件的质量合格，并按照要求进行选型。

2.电熔焊接机：根据管道直径和厚度选择合适的焊接机。

3.切割工具：使用合适的切割工具将管道和管件切割成所需长度。

二、准备工作1.清理管道和管件：将管道和管件的外表面上的污物清理干净，保持干燥洁净，以确保焊接的质量。

2.加热电熔焊接机：根据电熔焊接机的使用说明，将其加热至适当的温度。

三、操作步骤1.定位管道和管件：将PE管道和管件按照设计要求正确定位并固定住，确保管道连接位置正确无误。

2.切割管道和管件：使用切割工具将待连接的管道和管件按照所需的长度切割并确保切口整齐光滑。

3.温度选择：根据管道直径和壁厚选择适当的焊接温度，一般来说，焊接温度为230-260摄氏度。

4.操作电熔焊接机：将热熔焊接机均匀地放在焊接接头上，合上机器，使加热板和冷却板分别与管道和管件的两个焊接面牢固接触，并设定合适的焊接时间。

5.等待冷却：等待一段时间，让焊接过的接头充分冷却，这样焊接后的连接部位才能够形成牢固的连接。

6.检查连接质量：焊接后，使用适当的工具检查焊接接头的连接质量，确保没有渗漏和裂纹。

7.确认连接效果：如果接头的连接质量合格，就可以进一步验证连接效果，例如进行水压试验等。

四、注意事项1.确保安全：使用电熔焊接机时，要注意安全，避免触电和烫伤等事故的发生。

2.温度控制：焊接温度要根据管道直径和壁厚来确定，过高的温度可能导致烧毁管道，过低的温度则会导致焊接接头质量不稳定。

3.操作方法正确：焊接机的放置要稳固，使焊接接头均匀受热，加热和冷却时间要合适，以确保焊接接头质量。

4.检查和测试：焊接后要进行检查和测试，以确保焊接接头质量达到要求。

总结起来，PE管电熔焊接方法和流程包括工具准备、准备工作、操作步骤和注意事项。

正确的电熔焊接方法能够保证PE管道连接质量可靠，提高管道系统的安全性和稳定性。

pe管道电熔式连接作业的方法PE管道电熔式连接作业的方法PE管道电熔式连接作业是一种常用的管道连接方法，适用于各种PE管道的连接，包括供水管道、燃气管道、排水管道等。

本文将介绍PE管道电熔式连接的步骤和注意事项。

一、准备工作在进行PE管道电熔式连接之前，首先需要进行准备工作。

包括检查管道材质和尺寸是否符合要求，检查连接部位是否干净、平整，并准备好所需的工具和材料，如电熔焊机、切管器、清洁剂、连接器等。

二、切管根据实际需要，使用切管器将待连接的PE管道切割成所需长度。

切割时要保证切口平整、垂直，并注意不要切割过深，以免影响连接质量。

三、清洁将切口处的管道表面用清洁剂进行清洁，去除油污、灰尘等杂质。

清洁时要注意使用合适的清洁剂，并用干净的布或纸巾擦拭干净。

四、加热将电熔焊机设置为适当的温度，将连接器和管道切口处分别放置在电熔焊机的加热板上加热。

加热时间一般为几秒钟，具体时间要根据管道材料和直径来确定，以避免过热或过短时间导致连接质量不佳。

五、连接当管道和连接器加热到一定温度后，从电熔焊机中取出连接器和管道，快速将管道插入连接器内，确保插入深度符合要求。

插入时要注意力量的均匀施加，避免过度或不足。

六、冷却连接完成后，等待连接处冷却。

冷却时间一般为几分钟，具体时间要根据连接器和管道的材料和直径来确定。

冷却过程中，避免外力对连接处施加压力，以免影响连接质量。

七、检查连接处冷却后，进行连接质量的检查。

检查时要注意连接处是否紧密、无渗漏，并使用合适的工具检测连接强度和稳定性。

八、保护连接完成后，对连接处进行保护。

可以使用防护套或保护涂料覆盖连接处，以防止外界因素对连接处的损害。

总结：PE管道电熔式连接作业的方法包括准备工作、切管、清洁、加热、连接、冷却、检查和保护。

在进行连接作业时，要注意操作规范，确保连接质量达到要求。

此外，为了保证连接的可靠性和安全性，还应遵循相关的技术规范和标准，如选择合适的管道材料和连接器，严格按照操作要求进行作业。

PE管材管件电熔承插连接操作步骤
PE管材管件电熔承插连接的程序（过程）
检查-----切管-----清洁接头部位-----管件套入管子-----校正-----通电熔接-----冷却
PE给水管
HDPE排水管
（1）切管：管材的连接端要求切割垂直，以保证有足够的热熔区。

常用的切割工具有旋切刀、锯弓、塑料管剪刀等；切割时不允许产生高温，以免引起高温变形。

（2）清洁接头部位并标出插入深度线：用细砂纸、刮刀等刮除管材表面的氧化层，用干净棉布擦除管材和管件连接面上的污物，标出插入深度线。

（3）管件套入管子：将电熔管件套入管子至规定的深度，将焊机与管件连好。

PE电熔管件（异径直接）
（4）校正：调整管材和管件的位置，使管材和管件在同一轴线上，防止偏心造成接头焊接不牢固，气密性不好。

（5）通电熔接：通电加热的时间、电压应符合电熔焊机和电熔管件生产厂的规定，以保证供给电压、加热时间下、获得熔接接头。

“兴纪龙”电熔焊机
（6）冷却：由于pe管接头只有在全部冷却到常温后才能达到其耐压强度，冷却期间其他外力会使管材、管件不能保持同一轴线，从而影响熔接质量，因此，冷却期间不得移动被连接件或在连接处施加外力。

pe电熔的操作流程The operating process for PE fusion welding typically involves the following steps:Preparation: Ensure that the PE pipes or fittings to be fused are clean, free from dirt, oil, and moisture. Check the pipe ends for any damage or irregularities.Alignment: Align the pipe ends to be joined using alignment clamps or other alignment tools. Make sure that the pipes are properly aligned, in line with each other, and have sufficient gapping for the fusion process.Heating: Use a specialized PE fusion welding machine or heating tool to heat the pipe ends. The heating tool is typically equipped with heating plates that are heated to the appropriate temperature.Fusion: Once the pipe ends are heated to the required temperature, remove the heating tool and quickly bring the pipe ends together to apply pressure. Hold the pipes in position until the molten PE material solidifies and forms a strong bond.Cooling and Inspection: Allow the fused joint to cool down naturally, without any external cooling aids. Once cooled, visually inspect the joint for any signs of improper fusion, such as visible gaps or irregularities.Pressure Testing: Conduct a pressure test on the fused joint to ensure its integrity and leak-free performance. This typically involves pressurizing the system and checking for any pressure drop or signs of leakage.Documentation: Record the fusion details, including the time, temperature, pressure, and any other relevant information. This documentation is important for quality control and future reference.Post-Fusion Treatment: Depending on the specific requirements, the fused joint may undergo additional steps such as trimming excess material, smoothing the fusion bead, or applying protective coatings.PE熔接的操作流程通常包括以下步骤：准备工作：确保待熔接的PE管材或管件清洁，没有灰尘、油污和湿气。

P E电熔焊机操作规程 YKK standardization office【 YKK5AB- YKK08- YKK2C- YKK18】PE电熔焊机操作规程一.操作面板说明1.液晶显示屏：可显示操作提示.故障信息及时间参数。

2.递加键：数字加1或字符加值1。

3.递减键：数字减1或字符减值1。

4.右移键：光标右移一个字符。

5.下移键：光标移到下一行。

6.功能键：回到主菜单。

7.确认键：选择某一功能后按确认。

8.启动键：熔接操作的启动键。

9.急停键：可强制快速停止熔焊过程，中断主机运行。

10.绿指示灯：正常熔接过程为亮，否则灭。

11.红指示灯：电源指示灯。

12.打印机接口：用于连接打应机。

13.条码输入接口：用于连接条码输入阅读器。

14.电源开关。

二.熔接操作1.操作前准备，将电熔管件与管材安装对接，将焊机输出插头插入电熔管件电机。

2.接通电源，显示器显示主菜单在按↓键可以选择机器的某一项功能，再按确认键进入该项子菜单。

（1）参数设置功能，在主菜单中选中设置项（使该项反色显示），按确认后进入参数设置菜单，此时可以对焊接参数进行设置。

按↓键先选择其中某一项参数的设置，按→键可以选择某一位，按+、一键对光标烁位进行修改。

焊接时间单位为秒，冷却时间单位为分。

打印功能按+号，显示器显示是，即打开打印功能，这时在焊接过程中，打印机每隔5秒，打印一次焊接参数，按－号关闭打印功能。

（2）焊接运行操作，在对机器各项参数正确设置后，可以对管件进行焊接操作，即在主菜单中选择第5项，即“运行”项，此时机器显示设置的参数，确认无误后，按下启动键，机器开始焊接操作。

（3）正常焊接时，机器从预置时间开始倒计数，当显示为0000时，焊接完毕，机器将进行报警。

此时，按下任一键后，机器自动进入冷却状态，冷却完毕后，机器同样进行报警。

此时按下任一键结束报警，并返回主菜单。

（4）当其中有一路故障，将自动停机并显示出错信息。

其中电流错误，检查输出插头与管件连接是否良好；电压错误，检查电源电压是否超出175－250V范围；温度错误，检查温度传感器是否断开。

电熔连接电熔连接根据管件的不同分为电熔承插连接和电熔鞍形连接，承插连接件主要包括电熔直通、电熔变径、电熔三通、电熔弯头、电熔端帽。

鞍形连接件主要包括鞍形修补件、鞍形直通和鞍形旁通等。

电熔连接是用专业的电熔焊机通过控制管件中内置电阻丝的电流量和通电时间来使熔接表面达到熔接温度并吸收合理热量。

通过熔体膨胀产生的内压使相互接触表面充分熔融达到焊接目的。

电阻丝：在管件内壁根据电阻丝的布线方式的不同可分为裸露式和埋藏式两种。

限位：位于管件的中间部位。

其作用是避免乘插时管材过插，但为了施工以及维修方便一般限位的强度不当，为了方便维修或必要时容易清除掉。

接线柱：用来和电熔焊机输出线两级连接常用规格为 4.0mm和4.7mm 观察孔：位于管件的外部接线柱内侧。

焊接结束时观察孔内应有物料出，作为判定焊接结果的依据。

条形码：焊接时通过扫描工具把条形码上焊接信息收集到焊机中。

焊接参数：主要有加热时间和冷却时间。

作为焊接时手动输入参数。

电熔连接的专用设备称为电熔焊机。

由主机和电源输入线、输出线三部分构成。

输出端都根据管件接线柱规格备有两种规格的接头，主机上有电源开关和操作面板，通过操作面板可以设定输出电压和熔接时间。

焊机输入电压为220V的交流电，额定功率为3000W左右，适用于各种规格的电熔管件中连接操作。

在进行电熔连接时还需要如下辅助专用工具：组合夹具、夹具、平板刮刀、旋转刮刀、爬壁刮刀、管剪刀、管切刀、记号笔、直角尺等。

De63电熔管件焊接1、电熔承插连接前准备好适合电源，确保电压和功率都能满足焊机要求和对电熔管件接线柱与电源输出端接头是否匹配。

2、打开电熔管件包装，用直尺测量管件一端应承插的长度，用干净棉布擦净管端污物，按尺寸在管材上做好标记。

3、用刮刀刮削管材表面氧化层，一般刮削长度应超出标记0.5cm为宜, 刮削厚度应符合工艺要求。

一般为0.1~0.2mm左右，彻底去除管材表面氧化层，清除管端碎屑同时沿管端外圆刮削一周，降低承插过程中管端外圆与管件内壁的摩擦力，管材表面刮削好后再次根据测量的应承插深度进行二次标记。
