喷油器的检修方法
喷油器是一种重要的机械设备，经常需要进行检修以确保其正常工作和延长使用寿命。
以下是喷油器的一般检修方法：
1. 检查喷油器的外观：检查喷油器是否有损坏、变形或严重的腐蚀。
如果有，需要及时更换。
2. 清洁喷油器：使用清洗剂将喷油器的内部及外部彻底清洁，去除油污和杂质。
3. 检查零部件：检查喷油器的各个零部件是否完好无损，如喷嘴、喷油孔等。
如果发现有磨损或堵塞，需要进行修理或更换。
4. 清洗喷孔：使用适当的工具清洗喷孔，确保其通畅。
可以使用专用的喷洗器或喷油器清洗剂进行清洗。
5. 检查喷油器的喷液压力：使用合适的仪器测量喷油器的喷液压力，并与规定值进行对比。
如果压力不符合要求，需要进行相应的调整。
6. 检查喷油器的喷雾质量：将喷油器安装到测试机上，观察喷油器的喷雾质量和形态是否正常。
如果发现喷雾不均匀或喷射角度不正确，需要进行调整。
7. 检查喷油器的喷油量：使用适当的仪器测量喷油器的喷油量，并与规定值进行对比。
如果喷油量不符合要求，需要进行相应的调整或更换。
8. 定期更换密封件：喷油器的密封件容易老化和损坏，需要定期更换以确保喷油器的正常工作。
以上是喷油器的一般检修方法，具体的检修步骤和方法可能会因不同的喷油器品牌和型号而有所不同，请根据具体设备的相关文档进行操作。
在进行喷油器检修时，应注意保持工作环境整洁，遵守安全操作规范，确保人员和设备的安全。
喷油器的检修方法和步骤
喷油器是发动机燃油系统中的重要组成部分，它的正常工作对于发动机的性能和经济性都有着至关重要的影响。
然而，由于使用时间的增长和使用环境的不同，喷油器也会出现各种各样的故障，需要进行检修和维护。
下面，我们就来介绍一下喷油器的检修方法和步骤。
1. 检查喷油器的外观和连接部件。
首先，需要检查喷油器的外观是否有明显的损坏或腐蚀，同时还需要检查连接部件是否松动或者有漏油的情况。
如果发现问题，需要及时进行修复或更换。
2. 拆卸喷油器。
将喷油器从发动机上拆卸下来，注意在拆卸过程中要避免损坏喷油器的内部结构和零部件。
3. 清洗喷油器。
将喷油器放入清洗机中进行清洗，清洗时需要使用专用的清洗剂，并按照清洗剂的使用说明进行操作。
清洗时需要注意不要损坏喷油器的喷嘴和其他零部件。
4. 检查喷嘴。
将喷嘴取出来进行检查，检查时需要使用专用的检测仪器，检测喷嘴的喷油量和喷油角度是否正常。
如果发现问题，需要进行修复或更换。
5. 检查其他零部件。
除了喷嘴之外，还需要检查其他零部件，如喷油器的弹簧、阀门、密封圈等，检查时需要注意不要损坏这些零部件。
6. 组装喷油器。
在检查和修复完毕之后，需要将喷油器重新组装起来，组装时需要按照喷油器的组装图和说明进行操作，确保每个零部件都安装到正确的位置。
7. 安装喷油器。
将喷油器安装回发动机上，并按照喷油器的安装说明进行操作，确保喷油器的连接部件紧固牢固，不会出现漏油的情况。
喷油器的检修方法和步骤需要非常谨慎和细致，只有这样才能确保喷油器的正常工作，保证发动机的性能和经济性。
清洗喷油器的方法和注意事项喷油器是一种常见的用于喷洒液体的设备，广泛应用于农业、园艺、清洁和消毒等领域。
由于长时间使用或液体质量不良，喷油器会积累杂质和残留物，降低喷洒效果。
因此，定期清洗喷油器是保持其正常运行和延长使用寿命的关键。
首先，清洗喷油器之前，确保将其关闭并将其与电源断开。
然后，按以下步骤进行清洗：1. 拆卸：根据喷油器的结构，逐步拆卸喷嘴、管道和过滤器等部件。
注意记录拆卸位置，以便在重新组装时能正确安装。
2. 清洁喷嘴：将拆下的喷嘴浸泡在温水中，用软毛刷轻轻刷洗。
对于较顽固的污垢，可以使用适当的清洁剂。
注意不要使用过于硬的刷子，以免损坏喷嘴。
3. 清洁管道和过滤器：将管道和过滤器浸泡在温水中，并使用软毛刷彻底清洁。
对于堵塞的管道和过滤器，可以使用压缩空气吹洗，以清除杂质。
4. 检查其他部件：检查其他部件，如密封圈和阀门，确保没有磨损或损坏。
如有需要，及时更换。
5. 冲洗和干燥：使用清水冲洗所有清洗过的部件，确保没有残留的清洁剂或杂质。
然后用干净的布或纸巾将所有部件擦干，或者将其放在通风良好的地方晾干。
在清洗喷油器时需要注意以下事项：1. 安全措施：清洗喷油器涉及使用清洁剂和水，因此要注意安全。
戴上手套和护目镜以保护皮肤和眼睛。
2. 遵循生产商的说明：喷油器的清洗方法和注意事项可能因品牌和型号而异，因此务必阅读并遵循生产商提供的清洗指南。
3. 定期清洗：定期清洗喷油器是至关重要的。
具体的清洗频率应根据使用频率和液体质量而定。
一般建议每次使用后进行清洗，并在长时间不使用之前进行一次彻底清洗。
4. 储存：在清洗和干燥完所有部件后，将它们放在干燥和清洁的地方储存。
确保喷油器处于关闭状态，并放置在儿童无法接触的地方。
通过定期清洗喷油器，可以确保其正常运行和延长使用寿命。
此外，清洗还可以提高喷洒效果，并减少因污垢和杂质而引起的堵塞问题。
记住遵循安全措施，并根据生产商的指南进行清洗，以获得最佳的清洁效果。
汽车保养中的喷油嘴清洁和维护方法汽车保养是保证车辆长久使用和性能正常的重要手段。
而喷油嘴作为发动机燃油喷射的关键部件，其清洁和维护对于确保车辆燃油喷射系统的正常运转至关重要。
下面将介绍汽车保养中喷油嘴的清洁和维护方法。
一、定期清洁喷油嘴喷油嘴在长时间使用后容易积累碳垢，影响喷油器的正常工作。
因此，定期清洁喷油嘴是必不可少的。
清洁喷油嘴可以使用专业的喷油嘴清洗剂，按照产品说明进行操作。
也可以选择使用柔软的刷子和清洁剂轻轻擦拭喷油嘴表面，注意不要过度用力，以免损坏喷油嘴。
二、检查和更换密封圈喷油嘴的密封圈是确保燃油喷射系统正常工作的重要部件。
定期检查密封圈的状况，如发现有磨损、老化或者损坏，应及时更换。
更换密封圈时，要选择适配车型的原厂零部件，确保密封圈的质量和性能。
三、避免使用劣质燃油使用劣质燃油容易导致喷油嘴堵塞和积碳，影响燃油喷射系统的正常工作。
因此，在加油时应选择正规加油站，避免加入劣质燃油。
另外，定期使用燃油系统清洁剂也是保持喷油嘴清洁的有效方法。
四、定期检查燃油喷射系统定期检查燃油喷射系统的工作状况，如是否存在喷油不均匀、喷油量偏大或偏小等问题。
如发现异常情况，应及时进行维修保养，以确保燃油喷射系统的正常运转。
综上所述，汽车保养中的喷油嘴清洁和维护方法至关重要。
通过定期清洁喷油嘴、检查和更换密封圈、避免使用劣质燃油以及定期检查燃油喷射系统，可以有效延长喷油嘴的使用寿命，保证汽车燃油喷射系统的正常工作，提高车辆的性能和经济性。
希望车主们能够重视喷油嘴的清洁和维护，做好汽车保养工作，让爱车始终保持最佳状态。

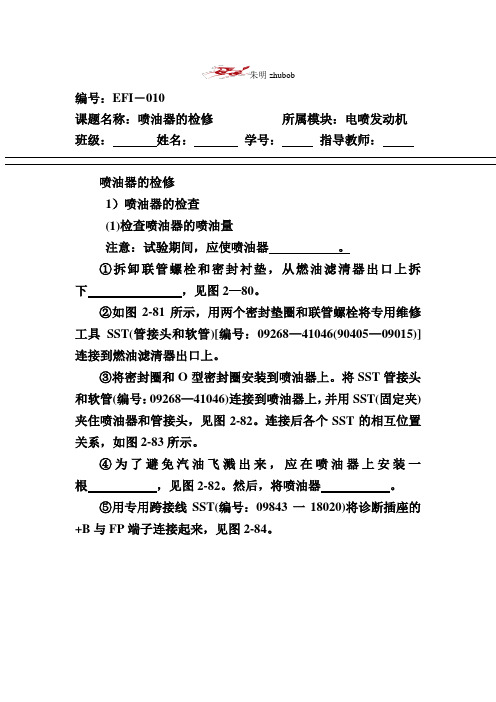

朱明zhubob编号：EFI－010课题名称：喷油器的检修所属模块：电喷发动机班级：姓名：学号：指导教师：喷油器的检修1）喷油器的检查(1)检查喷油器的喷油量注意：试验期间，应使喷油器。
①拆卸联管螺栓和密封衬垫，从燃油滤清器出口上拆下，见图2—80。
②如图2-81所示，用两个密封垫圈和联管螺栓将专用维修工具SST(管接头和软管)[编号：09268—41046(90405—09015)]连接到燃油滤清器出口上。
③将密封圈和O型密封圈安装到喷油器上。
将SST管接头和软管(编号：09268—41046)连接到喷油器上，并用SST(固定夹)夹住喷油器和管接头，见图2-82。
连接后各个SST的相互位置关系，如图2-83所示。
④为了避免汽油飞溅出来，应在喷油器上安装一根，见图2-82。
然后，将喷油器。
⑤用专用跨接线SST(编号：09843一18020)将诊断插座的+B与FP端子连接起来，见图2-84。
图2-80拆卸联管螺栓和垫圈图2-81连接专用维修工具图2-82安装专用维修工具图2-83专用维修工具的连接情况⑥将点火开关转至ON位，不要启动发动机。
⑦如图2-85所示，将SST(检查线)(编号：09842—30070)连接到喷油器和蓄电池上，连接时间。
检查量筒内的喷油量。
每只喷油器检查。
标准喷油量：。
各缸喷油量差：。
如果喷油量不符合规定，应更换喷油器。
图2-84连接诊断插座图2-85检查喷油量2）检查喷油器泄漏情况（1）在完成上述检查的情况下，从蓄电池上拆下检查线(编号：09842—30070)，并检查喷油器的泄漏量。
喷油器的滴油量：。
（2）关闭点火开关，从蓄电池上拆下负极搭铁线。
（3）拆下SST，用两个新的密封垫圈和联管螺栓，将燃油进油软管重新连接到燃油滤清器出口上。
拧紧联管螺栓。
拧紧力矩：。

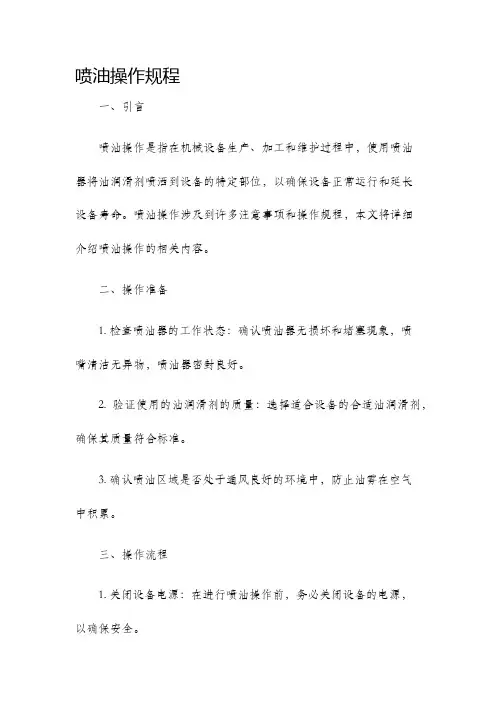

喷油操作规程一、引言喷油操作是指在机械设备生产、加工和维护过程中，使用喷油器将油润滑剂喷洒到设备的特定部位，以确保设备正常运行和延长设备寿命。
喷油操作涉及到许多注意事项和操作规程，本文将详细介绍喷油操作的相关内容。
二、操作准备1. 检查喷油器的工作状态：确认喷油器无损坏和堵塞现象，喷嘴清洁无异物，喷油器密封良好。
2. 验证使用的油润滑剂的质量：选择适合设备的合适油润滑剂，确保其质量符合标准。
3. 确认喷油区域是否处于通风良好的环境中，防止油雾在空气中积累。
三、操作流程1. 关闭设备电源：在进行喷油操作前，务必关闭设备的电源，以确保安全。
2. 清洁喷油区域：使用清洁布或吹风机将喷油区域清洁干净，防止灰尘和杂质进入设备。
3. 准备油润滑剂：根据设备要求和使用手册，选择合适的油润滑剂，并按照正确的比例进行混合。
4. 调整喷油器：根据设备需要，调整喷油器的喷射角度和喷射强度，确保喷油位置和范围的准确度。
5. 进行喷油操作：将喷油器按照设定的位置和角度，均匀地喷洒油润滑剂到设备的特定部位。
6. 检查喷油效果：喷油操作完成后，检查喷油效果是否符合设备要求，部位是否覆盖均匀。
四、注意事项1. 操作人员应穿戴合适的个人防护装备，戴好防护眼镜、手套和工作服，以防止油润滑剂溅到身体和眼部。
2. 禁止将油润滑剂喷洒到运转中的设备上，以免引发火灾和安全事故。
3. 禁止操作人员将手指或其他物体插入喷油器中，以免造成伤害。
4. 喷油区域应有明显的警示标志，提醒附近人员保持距离，并切忌将身体部位靠近喷油区域。
5. 在喷油区域使用时，应远离明火和高温区域，以防止油润滑剂着火。
6. 结束喷油操作后，及时清理喷油区域和喷油器，确保设备周围环境的清洁和安全。
五、维护和保养1. 定期检查喷油器的工作状况，如发现损坏或堵塞现象，应及时更换或清洗。
2. 注重油润滑剂的选择和储存，遵守油润滑剂的使用寿命和存储规范，以确保其质量和效果。
3. 喷油器应定期进行维护保养，检查喷嘴的清洁和喷射效果。
2024年任务五喷油器的检查与清洗学习教案一、教学内容本节课的教学内容来自《汽车维修技术》教材第四章“燃油喷射系统”的第5节“喷油器的检查与清洗”。
详细内容包括：喷油器的作用与结构、喷油器的工作原理、喷油器的检查方法、喷油器的清洗流程及其注意事项。
二、教学目标1. 理解喷油器在燃油喷射系统中的作用及其结构。
2. 掌握喷油器的工作原理及检查、清洗方法。
3. 能够独立完成喷油器的检查与清洗工作。
三、教学难点与重点教学难点：喷油器的拆装、检查及清洗流程。
教学重点：喷油器的工作原理、检查方法和清洗技巧。
四、教具与学具准备1. 教具：喷油器实物、燃油喷射系统教学模型、演示用清洗工具。
2. 学具：每组一套喷油器拆装工具、清洗剂、抹布等。
五、教学过程1. 实践情景引入（5分钟）通过展示一台存在喷油器故障的汽车，让学生了解喷油器在汽车维修中的重要性。
2. 理论知识讲解（10分钟）讲解喷油器的作用、结构及其工作原理。
3. 案例分析（5分钟）分析实际维修案例，让学生了解喷油器故障的表现及其原因。
4. 例题讲解（10分钟）讲解喷油器检查与清洗的步骤、方法和注意事项。
5. 随堂练习（5分钟）让学生结合教材，回答关于喷油器检查与清洗的问题。
6. 实操演示（10分钟）现场演示喷油器的拆装、检查和清洗流程。
7. 学生实操（20分钟）学生分组进行喷油器检查与清洗实操练习，教师巡回指导。
教师对学生的实操表现进行点评，强调操作要点。
六、板书设计1. 喷油器的作用与结构2. 喷油器的工作原理3. 喷油器的检查与清洗流程1) 检查步骤2) 清洗步骤3) 注意事项七、作业设计1. 作业题目：请简述喷油器的作用、结构及其工作原理，并说明如何检查与清洗喷油器。
2. 答案：见教材第四章第5节。
八、课后反思及拓展延伸1. 反思：本节课的教学效果，学生在实操过程中的表现，以及需要改进的地方。
2. 拓展延伸：鼓励学生深入了解燃油喷射系统其他部件的维护与保养，提高综合维修能力。
喷油器的检查方法
喷油器是汽车发动机燃油系统中非常重要的部件之一。
它负责将燃油喷射到发动机的气缸中，确保燃烧效果良好。
然而，由于喷油器长时间使用或受到污染，可能会导致喷油器故障，因此定期检查喷油器的状态是非常重要的。
首先，我们可以通过观察汽车的工作状态来初步判断喷油器是否正常工作。
正常情况下，发动机应该平稳运转，没有抖动或者失去动力的情况。
如果发动机运转不稳定或者有杂音，很可能是喷油器出现了问题。
其次，我们可以通过使用诊断工具来检查喷油器的工作情况。
现代汽车通常配备有OBD（On-Board Diagnostics）系统，通过连接OBD扫描仪可以读取到喷油器的故障码。
如果出现喷油器故障码，就需要进一步检查和修复。
另外，我们还可以通过检查喷油器的喷雾情况来判断其是否正常工作。
可以将喷油器拆下来，用专用的测试器具喷射燃油，并观察喷雾的形状和均匀性。
正常的喷油器应该能够形成均匀的雾状喷射，如果喷射不均匀或者存在滴流现象，那么喷油器可能需要清洗或更换。
此外，我们还可以检查喷油器的电气连接情况。
可以使用万用表检查喷油器的电阻值，以确定是否存在导电问题。
同时，还需要检查喷油器的喷油时间和喷油量是否符合规范，可以通过专用的测试仪器进行检测。
最后，需要注意的是，如果发现喷油器存在问题，应及时进行修复或替换。
喷油器是发动机正常运转的关键部件之一，若出现故障不仅会影响燃烧效果，还会增加发动机的磨损，甚至导致更严重的故障。
因此，定期检查和维护喷油器是确保汽车正常运转的重要措施之一。
柴油机喷油器常见故障分析与排除柴油机喷油器是柴油机的核心部件之一，它起着将燃油喷入气缸内进行燃烧的关键作用。
由于长时间使用或者其他因素，喷油器可能会出现故障，导致柴油机无法正常运行。
以下是柴油机喷油器常见故障的分析与排除方法。
1. 喷油器喷油量不均匀：如果柴油机在运行时发动机状况不平稳，燃烧缺失或者功率下降，很可能是喷油器出现问题。
首先应该检查喷油器的喷孔是否被堵塞，如果堵塞应及时清洗。
还要检查喷油器的喷嘴开启和关闭是否正常，如果存在问题，应该及时更换。
2. 喷油器漏油：柴油机喷油器的密封性能很关键，如果喷油器出现漏油现象，不仅会造成燃油消耗增加，还会导致柴油机的燃烧效率降低。
检查喷油器的密封垫片是否老化或者磨损，如果是，应该及时更换。
还要检查喷油器的喷口是否松动，如果是，应该进行加紧固定。
3. 喷油器喷嘴堵塞：柴油在喷油器喷射过程中可能会产生沉积物，长期使用后会导致喷嘴堵塞。
堵塞的喷嘴会导致燃油喷射不均匀，从而引起柴油机的运行不稳定。
检查喷嘴是否堵塞，如果是，可以用专用的清洗剂进行清洗。
如果清洗无效，就要进行更换。
4. 喷嘴喷油角度不正确：喷油器的喷油角度与柴油机的燃烧室结构有密切关系，如果角度不正确，会导致燃油无法充分喷淋到燃烧室内，从而降低柴油机的功率和燃烧效率。
通过调整喷油器的喷油角度，可以解决这个问题。
可以注意以下几点，首先检查喷油器的喷孔是否堵塞，如果堵塞应及时清洗。
其次检查喷油器的喷嘴是否松动，如果是，应该进行加紧固定。
建议使用专用的喷油器喷射角调整工具进行调整。
柴油机喷油器常见故障的分析与排除方法包括清洗喷孔、更换密封垫片、检查喷嘴的松动情况、清洗堵塞的喷嘴、调整喷油器喷油角度等。
在进行故障排除时，应该按照问题的具体情况进行相应的处理，以确保柴油机的正常运行。

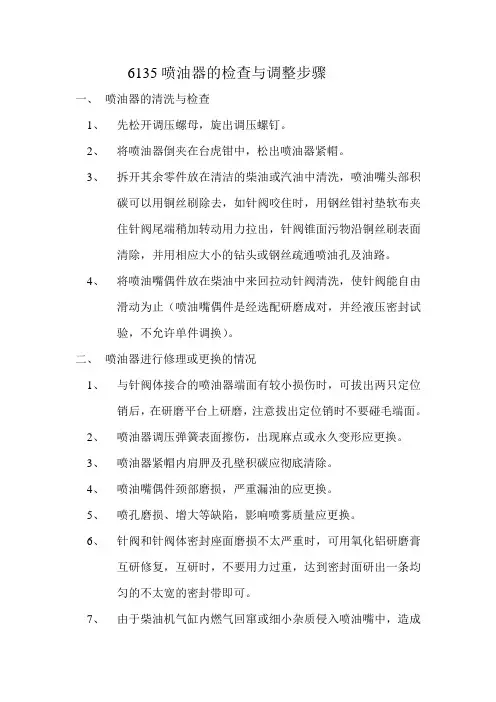

6135喷油器的检查与调整步骤一、喷油器的清洗与检查1、先松开调压螺母，旋出调压螺钉。
2、将喷油器倒夹在台虎钳中，松出喷油器紧帽。
3、拆开其余零件放在清洁的柴油或汽油中清洗，喷油嘴头部积碳可以用铜丝刷除去，如针阀咬住时，用钢丝钳衬垫软布夹住针阀尾端稍加转动用力拉出，针阀锥面污物沿铜丝刷表面清除，并用相应大小的钻头或钢丝疏通喷油孔及油路。
4、将喷油嘴偶件放在柴油中来回拉动针阀清洗，使针阀能自由滑动为止（喷油嘴偶件是经选配研磨成对，并经液压密封试验，不允许单件调换）。
二、喷油器进行修理或更换的情况1、与针阀体接合的喷油器端面有较小损伤时，可拔出两只定位销后，在研磨平台上研磨，注意拔出定位销时不要碰毛端面。
2、喷油器调压弹簧表面擦伤，出现麻点或永久变形应更换。
3、喷油器紧帽内肩胛及孔壁积碳应彻底清除。
4、喷油嘴偶件颈部磨损，严重漏油的应更换。
5、喷孔磨损、增大等缺陷，影响喷雾质量应更换。
6、针阀和针阀体密封座面磨损不太严重时，可用氧化铝研磨膏互研修复，互研时，不要用力过重，达到密封面研出一条均匀的不太宽的密封带即可。
7、由于柴油机气缸内燃气回窜或细小杂质侵入喷油嘴中，造成针阀变黑或卡死，经清洗、互研后视情况严重程度复用或更换。
三、喷油器的试验和调整1、喷油开启压力的调整用起子旋进或旋出喷油器的调节螺钉以调整弹簧的压紧力，达到各型喷油器规定的喷油开启压力，旋进调节螺钉，喷油开启压力增加，反正则降低，调整后固紧调压螺母。
2、喷油嘴座面密封性试验当试验台上压力表指示值比喷油器开启压力低20公斤∕厘米²时，压动手压油泵，使油压缓慢而均匀地上升。
在压油过程中，仔细检查喷油嘴喷孔周围表面被燃油附着情况，正常情况允许有轻微湿润但不得有油液积聚的现象。
否则要清理喷油嘴，或研磨密封面再行试验。
3、喷油嘴喷雾试验以每秒1~2次的速度压动手泵进行喷雾试验，应符合下列要求：⑴、喷出燃油应成喷雾状，分布细而匀，不应有明显的飞溅油粒、连续的油珠或局部浓稀等不均匀现象。
喷油器的检查、清洗与更换喷油器常见故障有喷油器粘滞、喷油器堵塞。
如果燃油中杂质含量较高，或者喷油器喷嘴被长期形成的胶质物堵塞，就会影响喷油器的正常工作，导致发动机怠速不稳、启动困难、动力不足甚至熄火等多种故障。
为保证发动机正常工作，应及时对喷油器进行维护。
A 项目要求【知识目标】1、熟知喷油器的作用、分类、工作原理；2、掌握喷油器拆装步骤；3、掌握喷油器清洗的方法及注意事项。
4、了解喷油器常见故障。
【能力目标】1、能够拆装喷油器；2、能清洗喷油器；B 相关知识一、喷油器的作用喷油器通常安装在进气歧管或汽缸盖上。
其作用是按照发动机ECU计算出的喷射正时和脉宽（喷油量），向进气歧管或气缸内喷射燃油，喷油器实际上是一个电磁阀，ECU通过控制其电磁阀线圈的电流通断（接地线的通断）来控制喷油器的工作。
当有电流通过时，喷油器柱塞被吸引，针阀上升，即实现燃油喷射。
为了保证喷油的精确度，喷油器的球阀或针阀与阀座都要求有很高的加工精度，而且阀体的升程微小，只有0.1mm左右。
二、喷油器的种类1、按结构分类喷油器可分为轴针式、球阀式和片阀式三种。
2、按电阻值分类（1）高阻值喷油器。
电磁线圈电阻值为13-17Ω。
（2）低阻值喷油器。
电磁线圈电阻值为2-3Ω。
3、按电磁线圈的驱动方式分类（1）电压驱动式电压驱动式是指ECU利用恒定的脉冲电压驱动喷油器喷油。
（2）电流驱动式喷油器驱动脉冲信号开始时是用一个较大的电流，使电磁线圈产生较大的吸力，以迅速打开喷口。
随后用较小电流保持喷口的开启状态，从而防止电磁线圈过热，因此其驱动效果较好。
电流驱动式只适用于低阻值的喷油器，因其对ECU设计要求高，故采用较少。
三、轴针式喷油器结构与工作原理轴针式喷油器主要由喷油器外壳、滤网、插座、电磁线圈、衔铁、阀针、轴针、上下密封圈组成。
当喷油器的电磁线圈没有电流通过时，针阀在弹簧的作用下将喷油器的阀口关闭，喷油器不喷油。
当电磁线圈通电时，线圈产生磁场，电磁吸力将衔铁吸起上移，与衔铁一体的阀针同时上移，喷油器的阀口被打开，燃油从精密的环形喷口以雾状喷出。
喷油器用专门的O形密封圈安装，该密封圈为橡胶成型件，具有隔热作用能防止喷油器中的燃油产生气泡，有助于提高发动机的高温起动性能。
喷油器经燃油管，或使用带保险夹头的联接插座与燃油分配管连接。
轴针式喷油器C 知识拓展电控燃油喷射系统喷油器常见故障：电控燃油喷射系统喷油器故障可分为机械故障和电路故障两种。
一、机械故障机械故障表现为喷油器由于粘滞、堵塞、泄漏而引起机械动作失效，造成发动机的运转出现损坏性工况，严重影响汽车的正常使用。
1、喷油器粘滞该故障是在发动机ECU发出喷油信号，喷油器的电磁线圈通电后产生磁吸力，由于针阀与阀座的间隙被残存的粘胶物阻塞，致使吸动柱塞升起的动作发涩，达不到规定的针阀开启速度，影响正常的喷油量。
喷油器发生粘滞故障后，发动机出现怠速不稳、启动困难、加速性能变差等症状。
产生喷油器粘滞的主要原因是使用了劣质汽油而引起的。
劣质汽油中的石腊和胶质，将会短期内引起喷油器粘滞，造成发动机早期故障发生。
2、喷油器堵塞该故障可分为内部堵塞和外部堵塞两种状况。
内部堵塞原因是汽油中混入杂质和污物堵塞喷油器内部的运动间隙，使喷油器机械动作失效。
外部堵塞原因是喷油器外部的喷射口被积碳和污物堵塞，造成喷油器喷射工作失效。
喷油器发生堵塞故障后，发动机启动困难、运转不稳、怠速熄火、加速性能变差，甚至造成发动机喘抖，导致机件异常磨损情况恶化。
由于喷油器堵塞的程度不同，堵塞的状况不同，发动机出现早期故障的症状也不同。
3、喷油器泄漏该故障可分为内部泄漏和外部泄漏两种状况。
内部泄漏的原因是喷油器在使用中早期磨损，造成喷油器在压力油的施压状态下，不断向进气歧管内泄漏汽油。
外部泄漏的泄漏部位在喷油器和压力油管连接处，汽油泄漏在进气歧管外部，油滴在气缸体上，遇热后在发动机罩内蒸发，一旦出现电路漏电火花，随时都会引起火灾。
当喷油器发生内部泄漏后，发动机耗油量明显增加，而且发动机动力性变差，排气HC 值增高。
另外，由于喷油器内部泄漏造成喷射雾化不好，引起发动机运转不平稳，混合气燃烧不完全，排气冒黑烟。
喷油器外部泄漏后，发动机启动困难、怠速熄火、动力性下降、耗油量猛增、运转喘抖和加速困难。
二、电路故障喷油器自身的电路故障主要表现在电磁线圈上，可以归纳为线圈断路、线圈短路和线圈老化。
1、电磁线圈断路电磁线圈烧断的喷油器，燃油喷射工况中断，造成发动机无法运转。
造成线圈烧断的原因，主要是维修中盲目改动线路，造成接线错误，而将线圈绝缘层烧坏。
另外，在清洗喷油器的维护中，由于操作者不熟悉电磁线圈电阻值的知识，错误地将低阻值喷油器直接接到蓄电池电源上，导致线圈载流量超过限度，发热烧蚀线圈漆包线的绝缘层，严重的甚至烧断线圈的导线。
2、电磁线圈短路电磁线圈短路是指喷油器电磁线圈正常出现的脉冲控制电流，未经规定线路流动，而通过一条短捷的线路流动。
喷油器电磁线圈的连接方式是由一个双位导线连接器连接线圈首尾两端。
导线连接器送出的两根引线，一根接轿车蓄电池电源正极，另一根经过汽车的发动机ECU后，接入控制喷油器电磁线圈的搭铁回路。
喷油器电磁线圈发生短路故障，即未经发动机ECU而直接搭铁。
短路故障发生后，只要接通点火开关，喷油器就一直喷油。
在启动发动机时，由于油量过多，造成火花塞被淹而无法启动。
就是发动机勉强能起动，发动机运转工况也异常恶化，燃油消耗量过高，混合气过浓，产生爆燃而引起发动机喘抖，造成机械磨损加剧。
另外过量的汽油还会在排气中燃烧，废气排放超标，严重冒黑烟，HC值极高，甚至损坏三元催化转换器。
产生喷油器电磁线圈短路的主要原因是维修中接线错误，导线连接器周围过脏，电磁线圈老化。
3、线圈老化喷油器电磁线圈老化是指线圈阻抗值增加，造成脉冲控制电流在老化的线圈上受阻，导致线圈产生的电磁吸力不足，影响喷油的喷射效果。
当线圈老化出现后，发动机启动困难、怠速不稳、加速性能变差，通常老化属于自然规律，电磁线圈也如此，但是短期内电磁线圈发生老化大多都是由异常原因造成的故障。
产生线圈老化的异常原因是喷射系统中的脉冲电流控制值偏高，电流过大而引起发热，导致线圈过早出现老化，其故障根源是发动机微机控制系统工作状态失常。
D 实训操作一、实训工具、仪器梅花起、平口起、10、12套筒、鲤鱼钳、棘轮扳手、扭力扳手、接杆、抹布、刷子、汽油、小油盆、清洗液、O型密封圈、标签、塑料袋、喷油器清洗机、护垫、方向盘套、脚垫、变速器操纵杆套二、喷油器拆卸1、事前准备2、燃油系统卸压（见前面）3、从蓄电池负极端断开电缆。
4、拆气缸盖罩。
5、拆卸发动机线束。
(1）拆2根搭铁线。
(2）断开4个喷油器总成连接器(3）拆线束支架6、拆燃油管总成(1) 拆燃油管卡夹、旋下燃油管接头(2）拆燃油管2根固定螺栓(3）取下螺栓和燃油管总成7、拆卸喷油器总成（1）从燃油管总成中拉出4个喷油器总成（2）在喷油器上贴上标签（3）用塑料袋将喷油器包起来，以防异物进入(4）拆下4个喷油器隔振垫二、喷油器的清洗与测试1、超声波清洗（1）将喷油器放入汽油或清洗油中，仔细清除外部油污后用软布擦拭干净。
检查喷油嘴上的橡胶圈是否损坏，如有损坏，应及时更换。
（2）在超声波清洗槽倒入专用喷油器测试剂两瓶，约 1850ml 。
（3）在超声波清洗槽内放入清洗支架，在机架上放好喷油器，清洗剂要浸过支架表面。
（4）打开设备电源开关。
（5）按下超声波键（6）设置清洗时间（设备默认 10 分钟）调整时间为600秒超声槽内无清洗剂时严禁打开超声系统以免造成设备损坏。
2、喷油器测试（1）装上喷油器（2）将驱动线插头依次插入喷油器插孔中，驱动线插头依次插入喷油器插孔中（3）调整油压调整油压为0.25~0.30Mpa （4）调整转速调整转速为850r/min（5）调整喷油脉宽调整喷油脉宽为2.5ms（6）按选择键至全开喷射测试按选择键依次选择怠速测试、中速测试、高速测试，压力仍保持在0.25~0.30Mpa 。
当液面达到量筒的 2/3 时按下停止键或暂停键，观测在不同工况下各喷油器的流量均衡性。
一辆汽车上的所有喷油器的喷油量偏差不应超过2 ％。
丰田卡罗拉喷油量15s（2次或3次）60~73cm3各喷油间的差别13cm3或更少。
观察喷油器喷入的油量（7）喷油器安装位置不动，按选择键选择检漏测试项，按下工作键，同时将压力调至 0.3Mpa ，观测各喷油器密封性。
每分钟滴漏不超过两滴视为合格。
丰田卡罗拉每12分钟1滴或更少。
三、安装喷油器1、安装喷油器总成(1）将新喷油器隔振垫安装到喷油器总成(2）在喷油器总成O形圈接触面上涂抹一薄层汽油或锭子油不要扭曲O形圈，安装喷油器后，检查确认它们可以平稳转动，如果不能平稳转动，换上新的O形圈(3）安装4个喷油器总成向左和向右转动喷油器总成（转动平稳），以将其安装到输油管总成上2、安装燃油管隔垫3、安装燃油管总成(1）安装燃油管总成(2）安装燃油管接头并装上卡夹(3）装上燃油管固定螺栓，螺栓紧固至规定扭矩螺栓拧紧力矩为21N.m(4）固定发动机线束支架4、连接发动机线束(1）连接4个喷油器总成连接器(2）连接搭铁线5、连接曲轴箱通风软管6、将电缆连接到蓄电池负极端子（见前面）7、检查燃油是否泄漏（见前面）启动发动机，检查燃油是否泄漏8、安装气缸盖罩（见前面）9、整理工位E:作业表单标准二、成绩评定（教师填写）文案。
