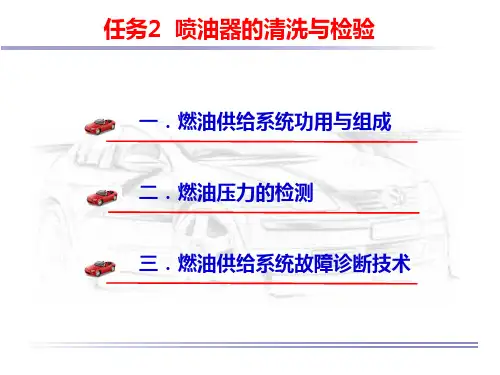

任务2 喷油器的清洗与检验
- 格式:ppt
- 大小:8.85 MB
- 文档页数:53
喷油器检测与清洗学习教案一、教学内容本节课教学内容选自《汽车维修技术》第五章“汽车燃油系统维修”中的第三节“喷油器的检测与清洗”。
具体内容包括:喷油器的作用与结构原理、喷油器的工作状态判断、喷油器的拆装与清洗、喷油器的检测方法及故障排除。
二、教学目标1. 让学生了解并掌握喷油器的作用、结构原理及工作状态判断方法。
2. 培养学生具备喷油器拆装、清洗及检测的实际操作能力。
3. 培养学生分析并解决喷油器故障的能力。
三、教学难点与重点重点:喷油器的结构原理、检测与清洗方法。
难点:喷油器故障分析与排除。
四、教具与学具准备1. 教具:汽车喷油器实物、演示板、喷油器检测清洗设备。
2. 学具:每组一套喷油器拆装工具、清洗剂、检测仪器。
五、教学过程1. 导入:通过实际案例分析,引入喷油器在汽车燃油系统中的重要性。
2. 新课导入:讲解喷油器的作用、结构原理,展示喷油器实物,让学生直观了解。
3. 实践操作:a. 演示喷油器的拆装过程,并讲解注意事项。
b. 演示喷油器的清洗方法,讲解清洗剂的选择和使用。
c. 演示喷油器的检测过程,讲解检测仪器的使用和判断标准。
4. 随堂练习:分组进行喷油器拆装、清洗、检测的实际操作,教师巡回指导。
5. 例题讲解:分析喷油器常见故障,讲解故障排除方法。
六、板书设计1. 喷油器的作用与结构原理2. 喷油器的工作状态判断3. 喷油器拆装、清洗、检测方法4. 喷油器故障分析与排除七、作业设计1. 作业题目:a. 简述喷油器的作用及结构原理。
b. 列举并解释喷油器检测的常用方法。
c. 分析喷油器故障原因及排除方法。
2. 答案:八、课后反思及拓展延伸1. 反思:本节课教学过程中,学生对喷油器拆装、清洗、检测的实际操作掌握情况。
2. 拓展延伸:鼓励学生在课后深入研究喷油器相关技术,了解新型喷油器的技术特点和应用。
重点和难点解析1. 喷油器的结构原理2. 喷油器的工作状态判断3. 喷油器拆装、清洗、检测的实际操作4. 喷油器故障分析与排除一、喷油器的结构原理喷油器是汽车燃油系统中的关键部件,其结构原理的理解对于后续的检测和维修至关重要。

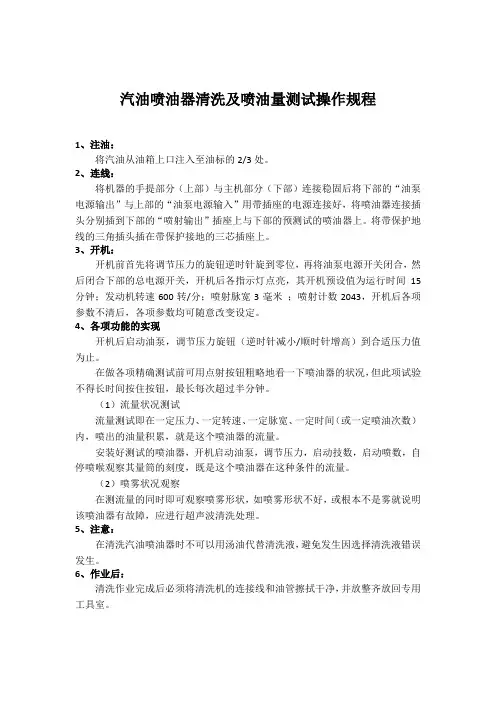

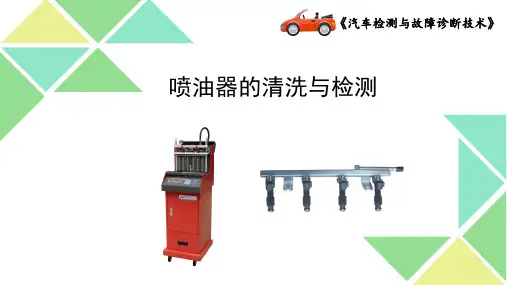

汽油喷油器清洗及喷油量测试操作规程
1、注油:
将汽油从油箱上口注入至油标的2/3处。
2、连线:
将机器的手提部分(上部)与主机部分(下部)连接稳固后将下部的“油泵电源输出”与上部的“油泵电源输入”用带插座的电源连接好,将喷油器连接插头分别插到下部的“喷射输出”插座上与下部的预测试的喷油器上。
将带保护地线的三角插头插在带保护接地的三芯插座上。
3、开机:
开机前首先将调节压力的旋钮逆时针旋到零位,再将油泵电源开关闭合,然后闭合下部的总电源开关,开机后各指示灯点亮,其开机预设值为运行时间15分钟;发动机转速600转/分;喷射脉宽3毫米;喷射计数2043,开机后各项参数不清后,各项参数均可随意改变设定。
4、各项功能的实现
开机后启动油泵,调节压力旋钮(逆时针减小/顺时针增高)到合适压力值为止。
在做各项精确测试前可用点射按钮粗略地看一下喷油器的状况,但此项试验不得长时间按住按钮,最长每次超过半分钟。
(1)流量状况测试
流量测试即在一定压力、一定转速、一定脉宽、一定时间(或一定喷油次数)内,喷出的油量积累,就是这个喷油器的流量。
安装好测试的喷油器,开机启动油泵,调节压力,启动技数,启动喷数,自停喷喉观察其量筒的刻度,既是这个喷油器在这种条件的流量。
(2)喷雾状况观察
在测流量的同时即可观察喷雾形状,如喷雾形状不好,或根本不是雾就说明该喷油器有故障,应进行超声波清洗处理。
5、注意:
在清洗汽油喷油器时不可以用汤油代替清洗液,避免发生因选择清洗液错误发生。
6、作业后:
清洗作业完成后必须将清洗机的连接线和油管擦拭干净,并放整齐放回专用工具室。
喷油器的检修方法和步骤
喷油器是发动机燃油系统中的重要组成部分,它的正常工作对于发动机的性能和经济性都有着至关重要的影响。
然而,由于使用时间的增长和使用环境的不同,喷油器也会出现各种各样的故障,需要进行检修和维护。
下面,我们就来介绍一下喷油器的检修方法和步骤。
1. 检查喷油器的外观和连接部件。
首先,需要检查喷油器的外观是否有明显的损坏或腐蚀,同时还需要检查连接部件是否松动或者有漏油的情况。
如果发现问题,需要及时进行修复或更换。
2. 拆卸喷油器。
将喷油器从发动机上拆卸下来,注意在拆卸过程中要避免损坏喷油器的内部结构和零部件。
3. 清洗喷油器。
将喷油器放入清洗机中进行清洗,清洗时需要使用专用的清洗剂,并按照清洗剂的使用说明进行操作。
清洗时需要注意不要损坏喷油器的喷嘴和其他零部件。
4. 检查喷嘴。
将喷嘴取出来进行检查,检查时需要使用专用的检测仪器,检测喷嘴的喷油量和喷油角度是否正常。
如果发现问题,需要进行修复或更换。
5. 检查其他零部件。
除了喷嘴之外,还需要检查其他零部件,如喷油器的弹簧、阀门、密封圈等,检查时需要注意不要损坏这些零部件。
6. 组装喷油器。
在检查和修复完毕之后,需要将喷油器重新组装起来,组装时需要按照喷油器的组装图和说明进行操作,确保每个零部件都安装到正确的位置。
7. 安装喷油器。
将喷油器安装回发动机上,并按照喷油器的安装说明进行操作,确保喷油器的连接部件紧固牢固,不会出现漏油的情况。
喷油器的检修方法和步骤需要非常谨慎和细致,只有这样才能确保喷油器的正常工作,保证发动机的性能和经济性。
喷油器检测与清洗学习教案一、教学内容本节课的教学内容选自《汽车维修技术》教材第十二章“汽车喷油器的检测与清洗”。
具体内容包括:喷油器的结构原理、检测方法、清洗步骤以及故障排除。
二、教学目标1. 理解喷油器的结构原理,掌握喷油器的检测与清洗方法。
2. 能够独立完成喷油器的检测与清洗操作,提高实际操作能力。
3. 培养学生分析问题、解决问题的能力,提高汽车维修技能。
三、教学难点与重点教学难点:喷油器检测与清洗的操作要领。
教学重点:喷油器结构原理、检测方法、清洗步骤及故障排除。
四、教具与学具准备1. 教具:汽车喷油器实物、检测仪器、清洗设备、PPT课件。
2. 学具:喷油器拆装工具、检测仪器、清洗剂。
五、教学过程1. 导入新课:通过展示汽车喷油器实物,引导学生思考喷油器在汽车发动机中的作用,激发学生兴趣。
2. 讲解理论知识:介绍喷油器的结构原理,讲解检测与清洗的重要性。
3. 实践操作演示:a. 演示喷油器的拆装方法。
b. 演示喷油器的检测流程。
c. 演示喷油器的清洗步骤。
4. 学生分组练习:a. 学生分组进行喷油器拆装练习。
b. 学生分组进行喷油器检测与清洗操作。
5. 例题讲解:分析喷油器常见故障,讲解故障排除方法。
6. 随堂练习:针对喷油器检测与清洗的各个环节,设计练习题,检验学生掌握程度。
六、板书设计1. 喷油器结构原理2. 喷油器检测方法3. 喷油器清洗步骤4. 喷油器故障排除七、作业设计1. 作业题目:a. 列出喷油器的结构组成。
b. 简述喷油器检测的步骤。
c. 描述喷油器清洗的操作方法。
2. 答案:a. 喷油器结构组成:喷油嘴、喷油嘴体、调压弹簧、过滤网等。
b. 喷油器检测步骤:外观检查、电阻检测、流量检测、喷雾形状检测。
c. 喷油器清洗操作方法:拆下喷油器,使用专用清洗剂进行清洗,注意清洗剂的选择和清洗时间。
八、课后反思及拓展延伸1. 反思:本节课的教学效果,学生掌握程度,操作过程中出现的问题及解决办法。

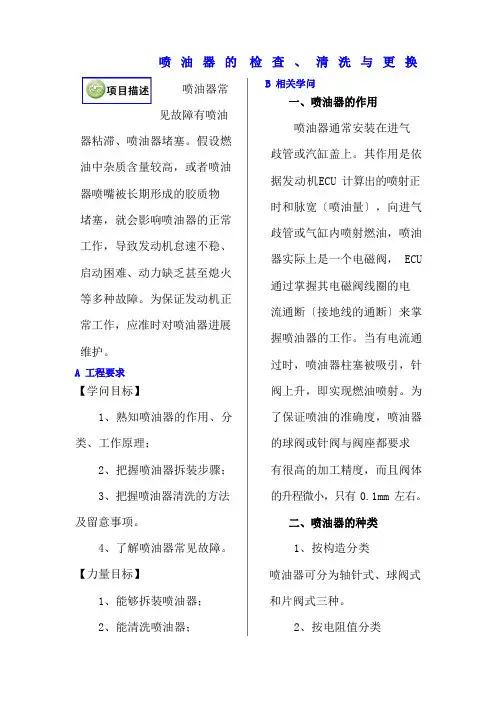

喷油器的喷油器常见故障有喷油器粘滞、喷油器堵塞。
假设燃油中杂质含量较高,或者喷油器喷嘴被长期形成的胶质物堵塞,就会影响喷油器的正常工作,导致发动机怠速不稳、启动困难、动力缺乏甚至熄火等多种故障。
为保证发动机正常工作,应准时对喷油器进展维护。
A 工程要求【学问目标】1、熟知喷油器的作用、分类、工作原理;2、把握喷油器拆装步骤;3、把握喷油器清洗的方法及留意事项。
4、了解喷油器常见故障。
【力量目标】1、能够拆装喷油器;2、能清洗喷油器;检查、清洗与更换B 相关学问一、喷油器的作用喷油器通常安装在进气歧管或汽缸盖上。
其作用是依据发动机ECU 计算出的喷射正时和脉宽〔喷油量〕,向进气歧管或气缸内喷射燃油,喷油器实际上是一个电磁阀, ECU通过掌握其电磁阀线圈的电流通断〔接地线的通断〕来掌握喷油器的工作。
当有电流通过时,喷油器柱塞被吸引,针阀上升,即实现燃油喷射。
为了保证喷油的准确度,喷油器的球阀或针阀与阀座都要求有很高的加工精度,而且阀体的升程微小,只有 0.1mm 左右。
二、喷油器的种类1、按构造分类喷油器可分为轴针式、球阀式和片阀式三种。
2、按电阻值分类(1)高阻值喷油器。
电磁线圈电阻值为 13-17Ω。
(2)低阻值喷油器。
电磁线圈电阻值为 2-3Ω。
3、按电磁线圈的驱动方式分类(1)电压驱动式电压驱动式是指ECU 利用恒定的脉冲电压驱动喷油器喷油。
(2)电流驱动式喷油器驱动脉冲信号开始时是用一个较大的电流,使电磁线圈产生较大的吸力,以快速翻开喷口。
随后用较小电流保持喷口的开启状态,从而防止电磁线圈过热,因此其驱动效果较好。
电流驱动式只适用于低阻值的喷油器,因其对ECU 设轴针式喷油器主要由喷油器外壳、滤网、插座、电磁线圈、衔铁、阀针、轴针、上下密封圈组成。
当喷油器的电磁线圈没有电流通过时,针阀在弹簧的作用下将喷油器的阀口关闭,喷油器不喷油。
当电磁线圈通电时,线圈产生磁场,电磁吸力将衔铁吸起上移,与衔铁一体的阀针同时上移,喷油器的阀口被翻开,燃油从周密的环形喷口以雾状喷出。
检测清洗喷油器的方法1.引言1.1 概述喷油器在发动机燃油系统中起到关键作用,它负责将燃油雾化成微小颗粒,并将其喷射到气缸内,以实现燃烧。
因此,喷油器的清洁和正常工作对发动机性能至关重要。
本文旨在介绍检测和清洗喷油器的方法,以确保其正常运行。
首先将介绍一些常见的喷油器故障,然后介绍多种检测和清洗方法,最后展望进一步研究喷油器维护技术的发展。
1.2 文章结构文章结构部分的内容可以包括对正文部分的概述和组织安排的介绍。
例如可以包括对本文将介绍的喷油器检测方法的概述,以及每种方法将在正文中分别进行详细介绍。
同时也可以简要说明结论部分将对这些方法进行总结和展望。
文章结构部分的内容应该能够让读者对整篇文章的内容有一个整体的把握,能够清楚地阐明本文将介绍的内容和大致安排。
1.3 目的目的部分的内容:本文旨在介绍检测清洗喷油器的方法,以帮助读者了解如何有效地检测和清洗喷油器,保证喷油器的正常运行。
通过介绍不同的检测方法,读者可以选择最适合自己的方法来对喷油器进行检测和清洗,从而延长喷油器的使用寿命,提高发动机的工作效率,减少维修成本。
同时,本文也旨在对喷油器检测领域的研究提供一定的参考和启发,希望能够促进相关研究的进一步发展和完善。
2.正文2.1 喷油器检测方法一喷油器检测方法一喷油器是汽车燃油系统中的重要组成部分,它的工作状态直接影响着发动机的燃烧效率和性能。
因此,定期检测和清洗喷油器是保持发动机正常运行的关键步骤。
首先,喷油器检测方法一是通过观察喷油器的工作状态来判断其是否正常工作。
在发动机运行时,可以借助喷油器的工作声音和喷油情况来初步判断喷油器是否存在问题。
如果喷油器工作时发出异常的喷油声音或者喷油不均匀,可能是喷油器堵塞或者喷油器喷嘴磨损等原因导致的。
其次,可以利用专业的喷油器检测仪器对喷油器进行更为精准的检测。
这些仪器能够实时监测喷油器的喷油量、喷油压力和喷油的均匀性等参数,从而判断喷油器的工作状态是否正常。
2024年任务五喷油器的检查与清洗学习教案一、教学内容本节课的教学内容来自《汽车维修技术》教材第四章“燃油喷射系统”的第5节“喷油器的检查与清洗”。
详细内容包括:喷油器的作用与结构、喷油器的工作原理、喷油器的检查方法、喷油器的清洗流程及其注意事项。
二、教学目标1. 理解喷油器在燃油喷射系统中的作用及其结构。
2. 掌握喷油器的工作原理及检查、清洗方法。
3. 能够独立完成喷油器的检查与清洗工作。
三、教学难点与重点教学难点:喷油器的拆装、检查及清洗流程。
教学重点:喷油器的工作原理、检查方法和清洗技巧。
四、教具与学具准备1. 教具:喷油器实物、燃油喷射系统教学模型、演示用清洗工具。
2. 学具:每组一套喷油器拆装工具、清洗剂、抹布等。
五、教学过程1. 实践情景引入(5分钟)通过展示一台存在喷油器故障的汽车,让学生了解喷油器在汽车维修中的重要性。
2. 理论知识讲解(10分钟)讲解喷油器的作用、结构及其工作原理。
3. 案例分析(5分钟)分析实际维修案例,让学生了解喷油器故障的表现及其原因。
4. 例题讲解(10分钟)讲解喷油器检查与清洗的步骤、方法和注意事项。
5. 随堂练习(5分钟)让学生结合教材,回答关于喷油器检查与清洗的问题。
6. 实操演示(10分钟)现场演示喷油器的拆装、检查和清洗流程。
7. 学生实操(20分钟)学生分组进行喷油器检查与清洗实操练习,教师巡回指导。
教师对学生的实操表现进行点评,强调操作要点。
六、板书设计1. 喷油器的作用与结构2. 喷油器的工作原理3. 喷油器的检查与清洗流程1) 检查步骤2) 清洗步骤3) 注意事项七、作业设计1. 作业题目:请简述喷油器的作用、结构及其工作原理,并说明如何检查与清洗喷油器。
2. 答案:见教材第四章第5节。
八、课后反思及拓展延伸1. 反思:本节课的教学效果,学生在实操过程中的表现,以及需要改进的地方。
2. 拓展延伸:鼓励学生深入了解燃油喷射系统其他部件的维护与保养,提高综合维修能力。
任务七检查、清洗与更换喷油器一、教学内容:1、喷油器作用、安装位置2、检查、清洗与更换喷油器的原因3、检查、清洗与更换喷油器操作步骤二、课时安排:4课时三、具体的教学安排任务七检查、清洗与更换喷油器教学目标:1、了解清洗喷油器的重要性2、熟悉喷油器的结构及类型3、掌握喷油器清洗的操作技能教学课时:4课时所需设备与材料:1、喷油器清洗机一台2、数字万用表一只3、普通车用电瓶一块4、喷油器专用清洗液若干瓶、化清剂二瓶5、喷油器插头及线束4-6个以及毛巾一块6、14~17、17~19开口扳手各一把及10个的丁字套筒等教学组织与实施:(该项暂时不写)、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、主要内容:(如何组织和编排上课内容、含操作流程、技术要求、注意事项、强调案例引入、故障检测和排除等)一、教学设备与工具以及板书的准备(30分钟)(课前准备,不占用上课时间)第一节课内容二、老师自我介绍与师生问好(1分钟)三、复习回顾上一节内容及小结(5分钟)四、案例引入:(2分钟)一辆帕萨特轿车冷车难启动,怠速抖动,加速不良,分析故障原因?(原因由喷油器故障引起)五、理论知识讲解1、喷油器的结构与工作原理:(5分钟)①结构:电磁线圈、阀体、针阀、弹簧、滤网②工作原理:给电磁线圈中通电产生磁场,吸起针阀,让高压燃油喷出阀口,形成雾状汽油进入气缸。
2、喷油器的类型与作用:(3分钟)①类型:按阻值分为低阻和高阻两种;按机构不同分为轴针式、球阀式、片阀式三种。
②作用:向发动机提供一定量的经过雾化的燃油。
3、喷油器的安装位置:(1分钟)喷油器安装于气缸盖上部,供油架与进气歧管之间。
4、喷油器的检查、清洗及更换的重要性:(3分钟)喷油器脏堵、积碳、雾化不良都会引起发动机工作不正常,因此必须定期对喷油器检修保养、检修与更换,以保证发动机始终处于最佳工作状态。
喷油器清洁度测定方法引言喷油器是内燃机中的重要部件,其清洁度直接影响着发动机的性能和耐用性。
因此,对喷油器的清洁度进行准确的测定是非常重要的。
本文将介绍一种常用的喷油器清洁度测定方法,以帮助读者更好地了解和掌握相关知识。
方法概述喷油器清洁度的测定方法主要是通过测量喷油器的喷孔直径和喷孔数目来确定的。
具体的测定流程如下:1. 准备工作:从发动机中取下需要测定清洁度的喷油器,并将其放置在一个清洁的工作台上。
2. 喷孔直径测量:使用光学仪器(例如显微镜等)对喷油器的每个喷孔进行测量,并记录下其直径。
直径可以通过测量喷孔周边的刻度尺或使用显微镜测量软件来确定。
为了提高测量的准确性,建议对每个喷孔进行多次测量,并取平均值作为最终结果。
3. 喷孔数目测量:使用显微镜等放大镜检查喷油器上的喷孔数目,并记录下来。
注意,有时喷油器上的喷孔可能因为堵塞或其它原因而变得不规则,此时需要进行修复或更换。
4. 清洁度评估:根据测得的喷孔直径和喷孔数目,通过一定的评估标准来确定喷油器的清洁度。
不同的发动机类型和要求可能有不同的评估标准,例如喷孔直径偏差超过一定范围或喷孔数目不足时,可以判定喷油器清洁度不合格。
实验注意事项在进行喷油器清洁度测定时,需要注意以下几个方面:1. 测量仪器的准确性:选择准确可靠的光学仪器来测量喷孔直径,并保证其稳定性和精度。
2. 测量位置的选择:选择喷孔边缘清晰且无明显损伤的位置进行测量,以保证测量结果的准确性。
3. 清洁度评估标准的合理性:根据实际需要和发动机性能要求,制定科学可行的清洁度评估标准。
4. 测量结果的记录和分析:及时记录和分析测量结果,便于评估和反馈。
结论喷油器清洁度的测定方法是通过测量喷孔直径和喷孔数目来确定的。
准确的测定方法可以帮助我们评估喷油器的清洁度,并及时采取相应措施来维护和修复。
只有保持喷油器的良好清洁度,才能确保发动机的正常运转和延长使用寿命。
注:以上方法仅供参考,实际操作应根据实验要求和条件做适当调整。
2024年任务五喷油器的检查与清洗学习教案一、教学内容本节课选自《汽车维修技术与实践》教材第十二章“发动机燃油喷射系统”,具体内容为2024年任务五“喷油器的检查与清洗”。
详细内容包括喷油器的工作原理、结构特点、检查与清洗方法。
二、教学目标1. 了解喷油器的工作原理和结构特点。
2. 学会检查喷油器的工作状态及清洗方法。
3. 培养学生的动手操作能力和团队协作精神。
三、教学难点与重点教学难点:喷油器的检查与清洗方法。
教学重点:喷油器的工作原理、结构特点及检查清洗流程。
四、教具与学具准备1. 教具:喷油器实物、演示文稿、发动机模型。
2. 学具:喷油器清洗工具、手套、眼镜、防护服。
五、教学过程1. 实践情景引入(5分钟)利用发动机模型,演示喷油器工作原理,引导学生关注喷油器在实际工作中的重要性。
2. 理论讲解(10分钟)介绍喷油器的结构、工作原理及常见故障。
3. 例题讲解(15分钟)分析一个实际案例,讲解喷油器检查与清洗的具体步骤。
4. 随堂练习(10分钟)5. 动手实践(30分钟)学生分组进行喷油器检查与清洗操作,教师巡回指导。
7. 课堂小结(5分钟)强调喷油器检查与清洗的重要性,布置作业。
六、板书设计1. 喷油器工作原理2. 喷油器结构特点3. 喷油器检查与清洗流程七、作业设计1. 作业题目:简述喷油器的工作原理及结构特点,并说明检查与清洗喷油器的方法。
2. 答案:喷油器工作原理为X,结构特点为X,检查与清洗方法为X。
八、课后反思及拓展延伸1. 反思:关注学生在实践操作中的表现,分析存在的问题,为下一节课做好准备。
2. 拓展延伸:鼓励学生深入了解喷油器相关技术,如电控喷油器、高压共轨喷油器等,提高学生的专业素养。
重点和难点解析1. 喷油器的工作原理和结构特点的理解。
2. 喷油器检查与清洗的具体步骤和注意事项。
3. 实践操作中学生动手能力的培养和团队协作精神的体现。
4. 作业设计的深度和广度,以及答案的准确性。
