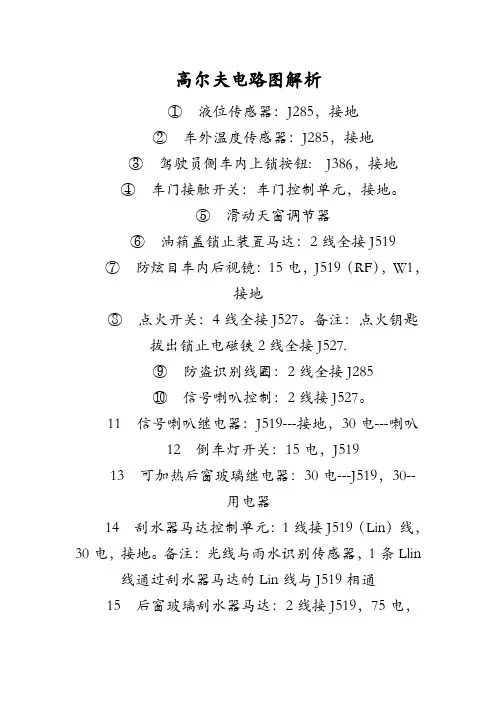

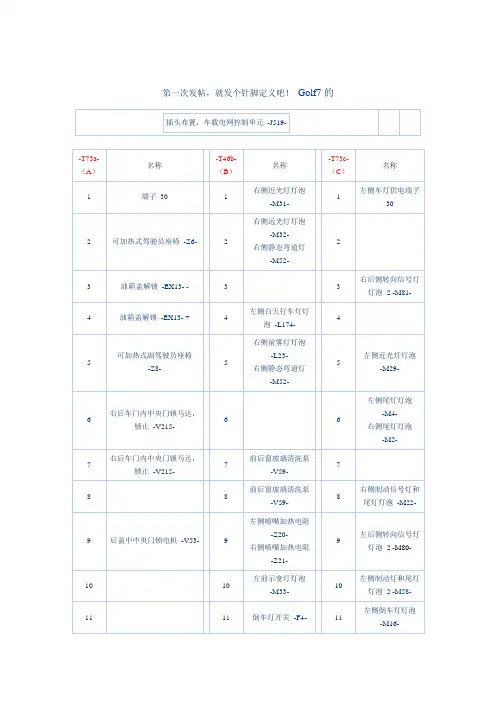

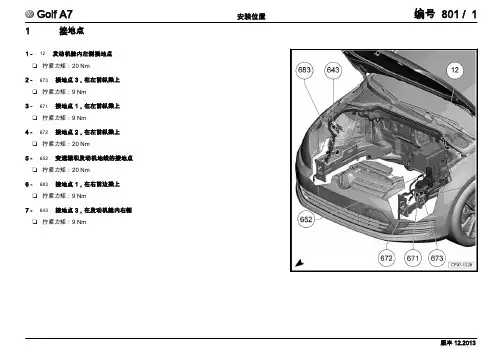

高尔夫电路图解析①液位传感器：J285，接地②车外温度传感器：J285，接地③驾驶员侧车内上锁按钮: J386，接地④车门接触开关：车门控制单元，接地。
⑤滑动天窗调节器⑥油箱盖锁止装置马达：2线全接J519⑦防炫目车内后视镜：15电，J519（RF），W1，接地⑧点火开关：4线全接J527。
备注：点火钥匙拔出锁止电磁铁2线全接J527.⑨防盗识别线圈：2线全接J285⑩信号喇叭控制：2线接J527。

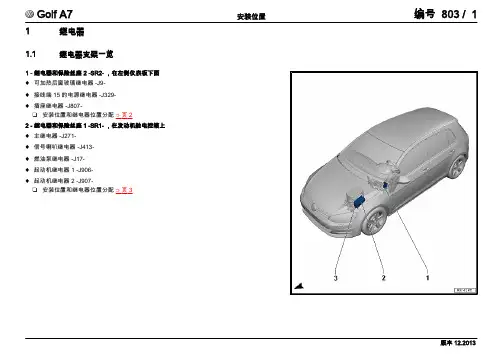

11 信号喇叭继电器：J519---接地，30电---喇叭12 倒车灯开关：15电，J51913 可加热后窗玻璃继电器：30电---J519，30--用电器14 刮水器马达控制单元：1线接J519（Lin）线，30电，接地。
备注：光线与雨水识别传感器，1条Llin 线通过刮水器马达的Lin线与J519相通15 后窗玻璃刮水器马达：2线接J519，75电，接地16 点烟器：75电, 接地17 真空传感器：3线全接J10418 驱动防滑按钮：15电，J10419 头部安全气囊有2根线20 侧面安全气囊有3根线，其中一条是接地线21 安全带开关：J234。
接地22 副驾驶座椅占用传感器和安全带开关串联，电路为：J234--占用传感器—安全带开关23 扇热风扇单元：30电，87电，J623，接地24 驾驶员座椅温度传感器：J774，接地。

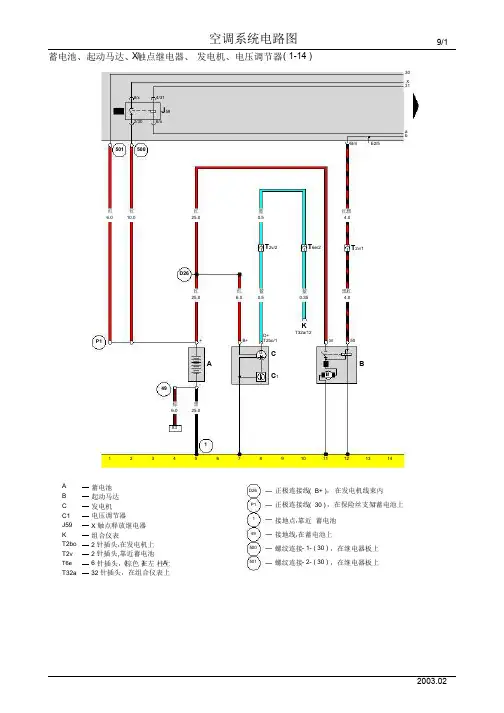

加热丝：J774，接地25 驻车辅助传感器：3线接J446，其中一根线是接地线26 驻车辅助按钮：J446，接地27 大灯清洗继电器线圈：30电---J51928 空调压缩机调节阀：空调控制单元，接地29 高压传感器：15电，空调控制单元，接地30 中间出风口温度传感器：2线全接空调控制单元31 蒸发器出口出的温度传感器：1线接J301，1线接空调线束中32 气流分配伺服马达电位计。
备注：空调系统中的风门电位计都由一根线与其他的风门电位计相连接，并且还与温度传感器相连接33 鼓风机是由空调控制单元J301供电，通过改变开关串联电阻的多少来改变鼓风机的转速34 阳光照射光电传感器1和2: 3线接空调控制单元，1线接空调线束中35 倒车灯开关在变速箱上36 主控继电器线圈：30电----J62337 50电是由15电继电器提供给J682。
