SolidWorks建立模型导入到maxwell中仿真分析PPT课件

  • 格式：pptx
  • 大小：5.88 MB
  • 文档页数：21

下载文档原格式

  / 21

合集下载

SolidWorks有限元及模拟仿真仿真分析 PPT

SolidWorks有限元及模拟仿真仿真分析 PPT
SolidWorks有限元及模拟仿真仿真分析
13.1 SimulationXpress
使用SimulationXpress完成静力学分析需要以下5个 步骤：
（1）应用约束。 （2）应用载荷。 （3）定义材质。 （4）分析模型。 （5）查看结果。
13.1.1 夹具
13.1.2 载荷
13.1.3 材质
13.1.4 分析
13.1.5 结果
13.2 ress 是一个流体力学应用程序， 可计算流体是如何穿过零件或装配体模型的。根据算 出的速度场，可以找到设计中有问题的区域，以及在 制造任何零件之前对零件进行改进。
使用FloXpress完成分析需要以下5个步骤： （1）检查几何体。 （2）选择流体。 （3）设定边界条件。 （4）求解模型。 （5）查看结果。
13.2.1 检查几何体
13.2.2 选择流体
13.2.3 设定边界条件
13.2.4 求解模型
13.2.5 查看结果
13.3 TolAnalyst
TolAnalyst是一种公差分析工具，用于研究公差和装 配体方法对一个装配体的两个特征间的尺寸所产生的 影响。每次研究的结果为一个最小与最大公差、一个 最小与最大和方根（RSS）公差、以及基值特征和公 差的列表。
规则说明。 配置规则。 核准零件。
13.4.1 规则说明
数控加工模块包括的加工规则有钻孔规则、碾磨规则、 车削规则、钣金规则和标准孔大小，分别介绍如下：
（1）钻孔规则： （2）碾磨规则： （3）车削规则： （4）钣金规则： （5）标准孔大小：
13.4.2 配置规则
感谢您的聆听！
使用TolAnalyst完成分析需要以下4个步骤： （1）测量。 （2）装配体顺序。 （3）装配体约束。 （4）分析结果。

SolidWorks Motion运动仿真教程PPT教学课件

SolidWorks Motion运动仿真教程PPT教学课件

About this course关于本课程
Prerequisites前提条件 Course Design Philosophy课程设计原理 Using this book本书使用方法 A note about files配套光盘说明 Conventions used in this book本书中采用的原理 Class Introductions课程介绍
Motion of a system is determined by
运动系统定义：
– Mechanical joints connecting the parts 零件的机械连接
– The mass and inertia properties of the components 部件的质量和惯性特性
Motion 运动仿真培训
Image courtesy of National Optical Astronomy
1 Observatory, operated by the Association of Universities
for Research in Astronomy, under cooperative agreement with the National Science Foundation.
– Applied forces to the system (Dynamics) 系统的作用力（动力学）
– Driving motions (Motors or Actuators) 驱动运动（运动或致动器）
– Time 时间
4
Mechanism types机构类型
Kinematic System运动学系统
Degrees of freedom自由度

solidworks完整教程课件.ppt

solidworks完整教程课件.ppt
切线弧的 终点
圆弧
三点圆弧：该方式通过三个点来绘制一段圆弧。单击“草图”工具栏 中的“三点圆弧”按钮，在草绘区的两个不同位置各单击一次指定圆弧 的两个端点，移动鼠标指针，再次单击即可创建一段3点弧，如下图所 示。
起点
终点
确定 半径
椭圆
进入草绘环境后，单击“草图”工具栏中的“椭圆”按钮，在绘 图区的适当位置单击确定椭圆圆心的位置，拖动鼠标并单击确定 椭圆一个半轴的长度，再次拖动鼠标并单击确定椭圆另一个半轴 的长度，即可完成椭圆的绘制，如下图所示。
直线
进入草绘环境后，单击“草图”工具栏中的绘制直线按钮，在绘图区 的适当位置单击确定直线的起点，释放鼠标，将光标移到直线的终点 后单击，再双击鼠标左键，即可完成当前直线的绘制，如下图所示。
中心线
“中心线” 主要起参考轴的作用，如下图所示，单击“草图”工 具栏中的中心线按钮也可绘制中心线，其绘制方法与绘制直线基本 相同，只是中心线通常显示为点画线。
焦距 长度
起点
终点
样条曲线
样条曲线是构造自由曲面的主要曲线，其曲线形状控制方便，可 以满足大部分产品设计的要求。绘制样条曲线非常简单，确定草 绘平面后，单击“草图”工具栏中的绘制“样条曲线”按钮,再在 操作区中连续单击，最后双击即可创建样条曲线，如下图所示。
文字
在绘制草绘图形时，可以使用文本工具为图形添加一些文字注释 信息。通过设置文字的格式，还可以制作出各种各样的文字效果， 如下图所示（关于其操作步骤此处不再详叙）。
延伸实体
使用“延伸实体”工具，可在保证图线原有趋势不变的情况下向 外延伸，直到与另一图线相交。单击“草图”工具栏中的“延伸 实体”按钮，然后单击要延伸的实体，即可将实体延伸，如下图 所示。

Maxwell

Maxwell

空载反电势
在选择的波形图上右键点击，有Export选项，可以导 出数据。
十五.初始位置角的设定
通常情况下，将A相轴线与d轴轴线重合为电机运行的初始位置，在用RM模块建立模型一键导入Maxwell里面是自 动将A相轴线与d轴重合的，我们自己导入的话就需要自己设置。 对所建模型中转子所在的位置，逆时针旋转某一角度，使得电机A相绕组通正向电流产生的磁场方向与转子磁场 方向反向。而该角度，就是转子初始位置角（initial position）。之所以是反向而不是重合，是因为ansoft默认电机采 用电动机惯例，也就是电流和反电动势反向。所谓A相绕组通正向电流，即A相带电流方向为流出纸面（positive），X 相带电流方向为流入纸面（negative）。至于A相绕组通正向电流产生的磁场方向，可使用右手螺旋定则判定。此时 指定的转子初始位置角，使得A相初始时刻交链的磁通为负的最大值，因此A相初始时刻感应电势大小为0，进一步分 析还可以得出，A相初始时刻感应电势相位也为0。因此A相感应电动势表达式为EA=Em*sin（ωt），其他两相可依据 三相对称关系写出。 由左图可以看出， 定义的PA为流出 纸面的。
画图不会画…只能手写加比喻了…在设置完初始角后，重新仿真。只仿真了 一会。至此，空载仿真完事。
空载磁链
空载反电势

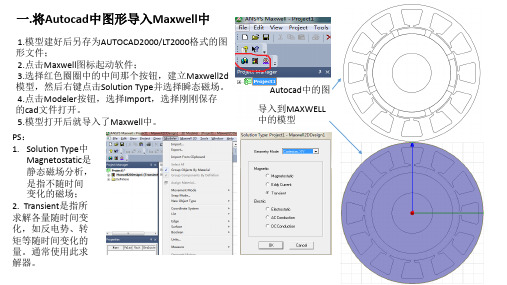

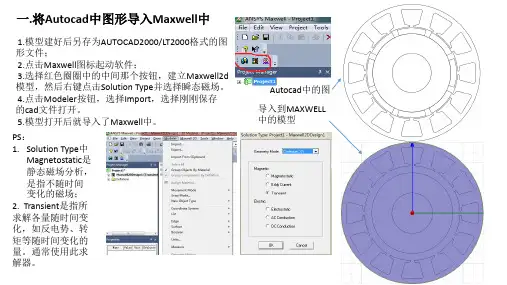

一.将Autocad中图形导入Maxwell中
1.模型建好后另存为AUTOCAD2000/LT2000格式的图 形文件； 2.点击Maxwell图标起动软件； 3.选择红色圈圈中的中间那个按钮，建立Maxwell2d 模型，然后右键点击Solution Type并选择瞬态磁场。 4.点击Modeler按钮，选择Import，选择刚刚保存 的cad文件打开。 5.模型打开后就导入了Maxwell中。 PS： 1. Solution Type中 Magnetostatic是 静态磁场分析， 是指不随时间 变化的磁场； 2. Transient是指所 求解各量随时间变 化，如反电势、转 矩等随时间变化的 量。通常使用此求 解器。

solidworks入门经典教程ppt课件

solidworks入门经典教程ppt课件

精选版课件ppt
§1-1 Solidworks 简介
三10 、SolidWorks2008的用户界面
3. 开启用户界面 选择对话框中的【零件】图标 ，单击【确
定】。
精选版课件ppt
标题栏
下拉式菜单 标准工具栏 CommandManager的工具栏
11
标
准
视
选择对话框中注的释【管理零器件】图标 ，单击【确定】。
五44 、定义快捷键
精选版课件ppt
45
第二章 二维草图
§ 2-1 草图设计环境 § 2-2 草图的编辑 § 2-3 草图的尺寸标注 § 2-4 草图的几何关系
精选版课件ppt
第二章 二维草图
46
SolidWorks基于实体特征的建模系统，特征是通过二维 草图产生的，因此草图是建立实体特征的基础。草图绘制 的合理性和准确性直接影响后续的特征设计乃至产品设计。
精选版课件ppt
§1-2 Solidworks 入门实例
一21 、建立简单零件模型
5.建模 （2）用Instant3D功能生成特征
单击单击箭头，往箭头所指方向拖动，一个3D的标 尺出现在绘图区域中，将箭头拖至合适尺寸，松开鼠标， 拉伸特征即建立。
精选版课件ppt
§1-2 Solidworks 入门实例
一22 、建立简单零件模型
6.保存零件
完成零件建模后，单击【标准】工具栏的【保存】按 钮 ，弹出【另存为】对话框，输入文件名为“简单零件 模型”， 保存类型“*. sldprt”，单击按钮 ，保存文 件。
精选版课件ppt
§1-2 Solidworks 入门实例
二23 、修改模型
1.修改草图尺寸值
① 在特征树管理器或绘图区域中双击任何特征，该 草图所有的尺寸值都显示在绘图区域中。

SolidWorks中文版基础教程PPT课件

SolidWorks中文版基础教程PPT课件

-
33
5.9.1 填空题(答案) (1) 中性面、分型、阶梯 (2) 边线、多组面、边线、边线环 (3) 给定深度、完全贯穿、成形到 下一面、生成到一面、到离指定 面指定的距离、成形到顶点
-
34
第06章 曲线与曲面
1. 三维草图绘制介绍 2. 如何在SolidWorks中生成曲线 3. 如何在SolidWorks中生成曲面 4. 曲面的编辑 5. 曲线与曲面实例
实例
放样特征
引导线
轮廓线
起/止约束 中心线放样
薄壁特
征
-
注意：要先生成引导 线再生成轮廓线！！！
实例
24
4、筋特征
筋特征
厚度
拉伸方向
类型 轮廓
线性 自然
-
25
5、草绘特征实例
-
26
4.8.1 填空题(答案) (1) 截面轮廓、构造等截面 (2) 内部、轮廓 (3) 投影线、侧影轮廓线
-
27
第05章 实体编辑
插入孔 定位孔 孔属性介绍 斜孔的定义 以E形块为实例 柱形沉头孔 锥形孔 通用孔 螺纹孔 管螺纹孔
-
29
2、圆角、倒角特征
圆角
等半径 多半径 变半径 混合面 逆圆角 圆形角 圆角特征 保持特征 保持边线 保持曲面
（以方块为例）
-
倒角
距离- 距离 角度-距离
顶点
（以方柱为例）
30
3、抽壳、拔模特征
方法
（2）从文件生成——打开工程图纸——选三视图选 项——浏览文件——生成工程图
（3）拖放生成——直- 接将打开的零件图拖入工程图纸
50
4、派生工程视图
派生工程视图
投影视图 辅助视图 相对视图 局部视图 剪裁视图 断裂视图 剖面视图 旋转视图

solidworks完整教程PPT课件

第5页/共31页
2.文件基本操作
新建文件 打开文件 保存文件
第6页/共31页
新建文件
启动SolidWorks后，系统将显示下图所示的操作界面，单击“新 建”按钮，或者选择“文件”→“新建”菜单，均可新建文件 。
第7页/共31页
打开文件
选择“文件”→“打开”菜单或在工具栏中单击“打开”按钮， 在打开的“打开”对话框中选择已存在的模型文件，如下图所示， 然后单击“打开”按钮即可打开文件。
前导视图工具栏 菜单栏
“草绘” 工具栏
第12页/共31页
导航控制区
导航控制区位于主操作界面的左侧，由“FeatureManager”、“Pr opertyManager”、“ConfigurationManager”、“DimXpertManager” 和“DisplayManager” 5个选项卡组成，如下图示,其中FeatureMan ager选项卡较常用。
前后滚动鼠标滚轮：缩小或放大视图，应注意放大操作时的鼠 标位置，SolidWorks将以鼠标位置为中心放大操作区域 。 按住鼠标滚轮并移动光标：旋转视图，如下面左图所示。 使用鼠标滚轮选中模型的一条边，再按住鼠标滚轮并移动光标：将 绕此边线旋转视图，如下面右图所示。
第16页/共31页
利用鼠标和按键调整视图的方法
第8页/共31页
打开文件
另外，SolidWorks也可导入其他工程软件（如AutoCAD、Pro/E、 UG等）制作的模型文件，只需在打开文件时，在“打开”文件对 话框的“文件名”下拉列表中选择相应的文件类型即可，如下图 所示 。
可根据需要选 择要导入的文
件类型
第9页/共31页
保存文件
文件的保存十分简单，选择“文件”→“保存”菜单或单击工具 条中的“保存”按钮，即可完成文件的保存。 如果需要将当前图形另存为一个文件，可选择“文件”→“另存 为”菜单，打开“另存为”对话框，如下图所示，重新设置文件 名、保存位置和文件类型，然后单击“保存”按钮将文件保存。

SolidWorks 2020 建模与仿真 课件 第1章 SolidWorks 2020 入门


第1节 CAD/CAE/CAM 技术简介
1. CAD/CAE/CAM技术简介
先睹为快 名词 CAD/CAE/CAM背景及必要性 现代产品设计过程 常见CAD/CAE/CAM 系统
先睹为快
一、先睹为快
产品的数字化应用实ห้องสมุดไป่ตู้：汽车车身研发流程。
造型设计 ALIAS
曲面设计 UG CATIA
结构设计 UG CATIA
“零件建模”菜单栏
SolidWorks 用户界面—工具栏
3. 工具栏 工具栏是存放一系列“图形式命令按钮”的控制条，按下“图形按钮”
等同执行了相应“菜单栏”中对应的命令。SolidWorks 2020中标准工具栏与 菜单栏并排显示，标准工具栏如下图所示。
“标准”工具栏
标准工具栏中包括，新建、打开、保存、打印、选择等一组最常用的工 具按钮。可以单击工具按钮旁边的下移方向键可以选择附加功能的弹出菜单。 标准工具栏可以完成大多数的文件操作，如文件的新建、打开、保存等。
SolidWorks 2020 建模与仿真
第1章 SolidWorks 2020入门
1. CAD/CAE/CAM技术简介 2.了解SolidWorks 2020 3.SolidWorks设计方法与过程 4.SolidWorks用户界面 5. SolidWorks基本操作
6. 视图的基本操作
7. 工作环境设置 8.常用术语 9.入门实例
“特征”控制面板
※若需要使用“草图”控制面板中的命令，可单击命令管理器上“草图” 命令，切换到“草图”控制面板。
“草图”控制面板
SolidWorks 用户界面—状态栏
5. 状态栏 状态栏位于SolidWorks窗口最底部的水平区域，显示与用户当前执行命

SolidWorks教程简单易学 ppt课件

（2）完全定义
所有实体的位置都用尺寸或约束完全地描述出 来。在一个详细说明的草绘中，所有的实体都是 黑色的
（3）过定义
图的尺寸或约束之间有冲突，其实体是红色的
ppt课件
15
六、 草图几何关系
草图有自动几何关 系和手动添加几何 关系二种。
ppt课件
16
第三节 草图绘制 • 一、调用草图绘制工具方法 • 1、单击工具栏中要使用工具的图标按钮。
Solidworks机械设计
ppt课件
1
课程学时分配
课程内容
第一章 草图设计 第二章 零件设计 第三章 装配体设计 第四章 国标工程图 实验一：草图设计 实验二：拉伸、旋转、扫描、放样四种建模方式 实验三：阵列、抽壳、筋特征及系列零件设计 实验四：曲柄滑块装配体实验 实验五：工程图 合计
ppt课件
ppt课件
24
• ⑶ 延伸实体
• 延伸实体工具可将草图实体直线、中心线或圆弧 等延长到指定的元素。
ppt课件
25
• 6. 镜向
• 镜向实体工具用来将草图的一部分按对称性复制 到另一侧，镜向直线的端点、圆弧的圆心之间有 一一对应关系，如果更改被镜向的实体，则其镜 向图像也会随之更改 。
ppt课件
26
ppt课件
45
习题 7
利用直线工具绘制下列草图
ppt课件
46
习题 8
ppt课件
47
习题 9
ppt课件
48
习题 10
本例主要学习利用添加几何关系及辅助点绘图
ppt课件
49
习题 11
• 本例主要学习3D草图绘制
ppt课件
50
第二章 零件设计
本章用6个课时的时间， 主要讲解建模基本特征草 图及方法。

SolidWorks入门教程(很全面)PPT课件


数控应用技术
Numerical Control Applications
UG 模具设计 Pro/E模具设计 冷冲模具设计 注塑模具设计
UG Mold Design Pro / E Mold Design Design of the Cold Die Injection Mould Design
模具制造工艺设计
.
39
• 9. 转换实体引用
• 利用转换实体引用工具可以将三维实体的端面投影到绘 图基准面上，在基准面上形成端面几何图形的投影草图， 这是一种方便快捷的草图绘制方法，在创建三维实体模 型时常常用到。
• 首先选择草图绘制基准面，然后鼠标左键单击要转换的 实体端面，再单击工具栏中的【转换实体引用】按钮， 便可以完成实体端面投影到基准面形成草图。
.
30
• 2. 圆图
• 单击工具栏中【圆】按钮，光标变成“笔”状，移 动光标至圆心位置处，单击鼠标左键并移动光标， 这时在绘图区域中会显示出将要绘制的圆预览，光 标旁提示圆的半径，光标移至适当处再次单击鼠标 左键，便可完成圆的绘制。
.
31
• 3. 矩形
• 单击工具栏中【边角矩形】按钮，移动光标至矩形 边角位置处，单击鼠标左键并移动光标，这时在绘 图区域中会显示出将要绘制的矩形预览，光标旁提 示矩形的长和宽度值，光标移至矩形另一边角的适 当处再次单击鼠标左键，便可完成矩形的绘制。
Mould Manufacturing Process Design
Autocad建筑设计
AutoCAD Architecture Design
考试费标准
220元/门 220元/门 220元/门 220元/门 220元/门 220元/门 220元/门 220元/门 220元/门 220元/门 220元/门 220元/门 220元/门 220元/门 220元/门 220元/门 220元/门 220元/门 220元/门
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

6、网格剖分和求解设置
求解时间，求解步长，场信息保存项
2020/5/10
19
.
三、Ansoft仿真分析的步骤
7、分析自检
2020/5/10
20
.
三、Ansoft仿真分析的步骤
8、后处理操作
求解场图的查看：查看场图分布是否合理，验证模型的建立和求解是正确的。 求解结果的分析处理
2020/5/10
21
✓ 导入模型
在Ansoft Maxwell中新建3D模型，单击菜单中Modeler按钮，
选择Import 导入SolidWorks中建立的模型。
2020/5/10
图 3 将模型Hale Waihona Puke 入Ansoft4.
一、如何将SolidWorks中建立的电机模型 导入Ansoft？
✓ 可导入模型的 格式
2020/5/10
13
.
三、Ansoft仿真分析的步骤
✓ 三维瞬态磁场的应用
1、求解器的设置
2020/5/10
14
.
三、Ansoft仿真分析的步骤
2、添加材料
2020/5/10
15
.
三、Ansoft仿真分析的步骤
3、运动区域和边界条件的设置
2020/5/10
Band应包围运动物体所在 行程范围内的所有区域 运动区域选择体进行设置
2020/5/10
12
.
三、Ansoft仿真分析的步骤
3D模型绘制 求解器和材料库 激励源和边界条件
在SolidWorks中建立3D模型
参考资料：Ansoft 12在工程 电磁场中的应用
参考资料：Page 202-204
网格剖分和求解设置
参考资料：Page 208-211
后处理操作
2020/5/10
✓ 三维静磁场分析
3D 静磁场典型的应用包括激励器、传感器、静止的通电导体 及永磁体。它可以直接用于计算磁场强度和电流分布，再由 磁场强度得到磁密。另外，它还能计算力、转矩、电感及各 种线性、非线性和各向异性材料中的饱和问题。
2020/5/10
10
.
二、Ansoft在三维电磁场的应用
✓ 涡流场分析
模型导入成功只相当于在Maxwell中完成了模型的建立，其他 仿真分析设置都是空白。
注意：Maxwell不支持中文路径，模型文件若保存在中文路径 下则打不开。
2020/5/10
图 6 成功导入Ansoft的模型
7
.
二、Ansoft在三维电磁场的应用
✓ Maxwell简介
Ansoft公司的Maxwell 是一个功能强大、结果精确、易于使用 的二维/三维电磁场有限元分析软件。包括静电场、静磁场、 时变电场，时变磁场，涡流场、瞬态场和温度场计算等，可 以用来分析电机、传感器、变压器、永磁设备、激励器等电 磁装置的静态、稳态、瞬态、正常工况和故障工况的特性。
用于分析受涡流、集肤效应、邻近效应影响的系统。它求解 的频率范围可以从０到数百兆赫兹，能够计算损耗、铁损、 力、转矩、电感与储能。可用于分析导体中的涡流分布。三 维正弦电磁场特性等。
2020/5/10
11
.
二、Ansoft在三维电磁场的应用
✓ 瞬态磁场
用于求解某些涉及到运动和任意波形的电压、电流源激励的 设备。该模块能同时求解磁场、电路及运动等强耦合的方程， 因而可轻而易举地解决上述装置的性能分析问题。
图 4 可导入Ansoft模型的格式
5
.
一、如何将SolidWorks中建立的电机模型 导入Ansoft？
✓ 模型导入成功
模型导入成功后出现下图所示的设置图框，可以关闭不管。
2020/5/10
图 5 模型导入成功后出现的对话框
6
.
一、如何将SolidWorks中建立的电机模型 导入Ansoft？
边界条件选择 面进行设置
16
.
三、Ansoft仿真分析的步骤
4、激励源的添加
2020/5/10
17
.
三、Ansoft仿真分析的步骤
5、参数设置
2020/5/10
在瞬态磁场分析后处理中可以得到力与时间、位置之间的 函数关系，所以瞬态求解对力及力矩参数可不加以设置。
18
.
三、Ansoft仿真分析的步骤
SolidWorks建立模型导入到 Ansoft中仿真分析
2020/5/10
.
1
.
主要内容
一、如何将SolidWorks中建立的电机模型导入 Ansoft？
二、Ansoft在三维电磁场的应用 三、Ansoft仿真分析的步骤(瞬态磁场分析)
2020/5/10
2
.
一、如何将SolidWorks中建立的电机模型 导入Ansoft？
2020/5/10
8
.
二、Ansoft在三维电磁场的应用
✓ 三维静电场分析
用于分析由静止电荷、直流电压引起的静电场。该模块直接 计算标量电位，得到电场强度（E），电位移矢量（D），电 场力、电场能量、转矩、电容值等。 可用于分析直流高压绝 缘问题，电容器储能问题等。
2020/5/10
9
.
二、Ansoft在三维电磁场的应用
✓ 在Solidworks里建立3D模型
先建立零部件，然后组装成完整的模型，将组装好的模 型保存为Ansoft Maxwell能打开的文件格式（这里用的是.igs 格式），文件名不要包含中文字符。
2020/5/10
图 1 单个零件
图 2 两个零件的装配体
3
.
一、如何将SolidWorks中建立的电机模型 导入Ansoft？
