水平井测井解释评价技术研究

目录
❖ 水平井类型 ❖ 水平井测井技术 ❖ 水平井与垂直井之间的差别 ❖ 水平井测井资料解释 ❖ 水平井测井资料实例分析
水平井测井资料解释
水平井特殊的井眼、地层条件、测井响应特征 （受围岩影响），决定了水平井的解释与直井有所不 同。毫无疑问，将测井数据、井眼轨迹、地质背景数 据有机结合，是成功地进行水平井解释的关键。
100
90 胜利油田历年来水平井完成情况统计
80 70 60 50 40 30 20 10
0 1990 1991 1992 1993 1994 1995 1996 1997 1998 1999 2000 2001 2002 2003
胜利油田成功地钻成全国首创的旧定向井内套管开窗水平井 草20-12侧平13井、阶梯式水平井临2平1井、海油陆采大斜度定 向井郭斜11井、单井蒸汽驱重力辅助泄油式水平井草南SWSD-平 1井、水平位移最长的水平井埕北21-平1井（斜深4837.4m、水 平位移3167.9m）、第一口分支水平井桩1-支平1井等，胜利油 田的水平井钻井技术已经走在了全国的前列。
在测井过程中，仪器沿井眼底边移动，井眼底边的地层 对测量值贡献较大，特别是密度等探测深度较浅的仪器测量 信息的主要来自井眼底边地层。
水平井测井响应特征
由于仪器的探测深度不同，以及在大斜度井段或水平井段， 不同仪器同一深度对测井响应的贡献，来自于井眼不同的方向， 造成了不同曲线对地层界面响应的不一致性。
划
分
水平井类型
按
钻
遇
目
的
层 划 分
开开采采开一采组一一高组角组砂度岩裂倾储层 斜 砂缝型岩储层储 层
开采一个均匀砂岩储层
水平井类型
按
钻
探

46一、水平井的流动期及曲线特征水平井试井分析成功的关键是如何确定水平井不同流动期的开是时间和结束时间，进而根据不同流动阶段来选择适当的方法估算地层参数。

一般水平井压力测试中出现四个流动期。

１．早期垂直径向流期。

它可分为第一早期径向流动期和第二早期径向流动期。

在关井后的第一个流动期为液体环绕水平井呈圆柱形的径向流动，也称第一早期径向流动期。

当Ｋｚ／Ｋｒ的比值比较大时这第一径向流动期不明显。

在水平井靠近某一非流动边界时，在第一径向流动期以后会出现呈半圆柱形的径流动期，即第二早期径向流动期，在半对数图上，这一流动期的半对数直线的斜率是第一流动期的两倍。

早期径向流期的诊断方法与常规直井的径向流诊断方法相同，但实际情况下，由于井筒储存效应的影响，早期垂直径向流期不易见到。

２．中期线性流动期。

这一流动期一般发生在水平井段比储层厚度长的情况下。

对于不渗透边界，一旦不稳定达到了顶底边界，线性流动期将出现。

这与整个井段流动效应相水平井的两个末端流动效应可以忽略，这种线性流动类似于垂直裂缝的情况，可用线性流图来诊断。

３．中期拟径向流动期。

在生产时间足够长以后，在水平面上环绕水平井段的流动进入一个近似的径向流动期，即中期拟径向流动期。

这一流动期类似于垂直井的无限作用径向流，在这个流动期压力传到足够远时，水平井段就像在地层中部的一个点源。

如果储层的宽度与水平井段长度相比不大，那么，这一流动期就难见到４．晚期线性流动期。

一般储层的伸展是有限的，并且储层的顶、底也可能不是封闭的，结果会出现以下的流动期：一是晚期线性流动期，如果水平井位于两条不渗透边界所阻挡的长条储层之中，拟径向流之后可见类似于垂直裂缝中的线性流动期。

这一流动期同样可用线性流图来诊断。

如果储层是无限延伸的，这一流动期将不会出现。

二是稳定流动期，如果存在气顶或底水式的定压边界，中期线性流动期和拟径向流动期将不存在，代之以稳定流动期。

如果是边水或定压边界，并且定压边界距井又比较远时，在稳定流动期前可见到拟径向流动期。

内 蒙 古石 油 化 工
键 点 ， 个是 造斜 点 ； 是 Ａ 点 （ 一 二 进入 目的层 的 起始 点 ） 三是Ｂ点 （ ； 水平 井段 结 束点 ） 然后 在ＡＢ两 点 间 。 我 们可 以加 上许 多 控 制 点 ， 些 点选 取 的原 则是 尽 这 量选择 地层属 性 好的地 方 。控制 点 确定好 以后 再确 定两 点 间是 直线 轨 迹 还是 光 滑 曲线 轨 迹 ， 果选 择 如 光 滑 曲线轨迹 需要 给定 两 点 间狗腿度 大小 。这样 软 件就 可 以生成 一条 光 滑的井 轨迹 。如 果需要 做 防碰 设计 我 们可 以利用 软件 的 防碰计算 功 能对 水平井周 围的邻 井进行 距离 扫描计 算 。通过 测 井 曲线 模拟 功 能 我们可 以模拟 出沿轨 迹 上 的测井 曲线 。图 ４是 一
图 ２ 齐 １ ８ 莲 Ｈ３井 地 质 建 模 实 例 ０一
１ ２ 水 平 井 轨 迹 设 计 ．
在 地 质建 模基 础 上 交互 设计 水 平井 轨 迹可 以 让 用 户 使井 轨迹 通过 储 层 最有 利 的构 造部 位 和属 性 区 域 。这里 会 用 到 一 些 钻 井 工 程 上 的 知识 ， 比如 狗 腿 度、 闭合方 位 等 ， 其具 体 含义 请查 阅相关 资 料 。如 图 ３所 示 ， 设 计 井 轨 迹 时一 般 我 们先 要 确 定 几 个 关 在

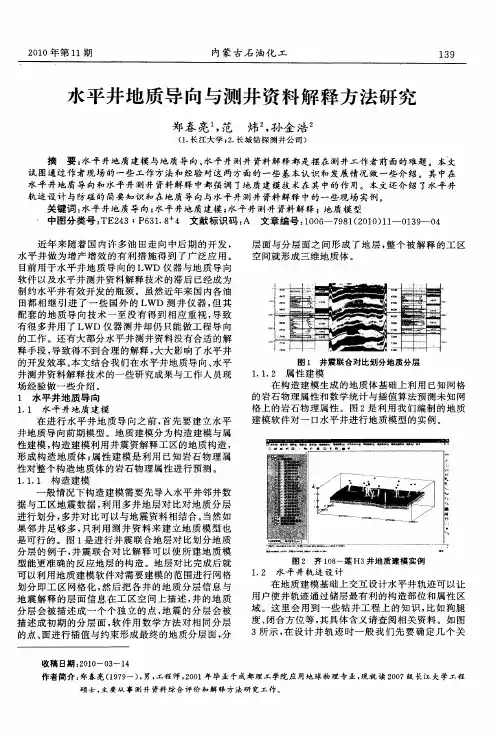

１ 水 平井 地 质导 向 １ １ 水平 井 地质 建 模 ．
层 面与 分 层 面 之 间形 成 了地 层 ， 个 被 解 释 的工 区 整 空 间就形 成 三维 地 质体 。
图 １ 井 震联合对 比划 分地质分层
在 进 行 水 平 井 地 质 导 向之 前 ， 先 要 建 立 水 平 首 井 地质 导 向前 期模 型 。地质 建模 分 为构 造 建模 与属 性 建模 ， 造 建模 利用 井 震 资解 释工 区的地 质 构造 ， 构 形 成 构造 地 质 体 ； 性 建 模 是 利 用 已知 岩 石 物理 属 属 性对 整 个构 造 地质 体 的岩 石 物理 属 性进 行预 测 。 １ １ １ 构 造 建模 ．． 般情 况 下构 造 建模 需 要先 导 入水 平井 邻 井数 据 与工 区地 震 数 据 ， 用 多 井 地 层 对 比对 地质 分 层 利 进行 划 分 ， 井对 比可 以 与地 震 资料 相 结合 。 多 当然如 果 邻 井足 够 多 ， 只利 用 测 井 资 料 来 建 立地 质模 型 也 是 可行 的 。 图 １是 进行 井 震 联合 地 层 对 比划 分 地质 分 层 的 例子 ， 震联 合 对 比解 释 可 以使 所 建 地 质模 井 型 能更 准确 的反 应地 层 的构 造 。地 层对 比完成 后就 可 以利 用地 质 建模 软 件 对需 要建 模 的范 围进 行 网 格 划 分 即工 区 网格 化 ， 后 把 各 井 的 地 质 分 层 信 息与 然 地 震 解 释 的层 面 信 息 在 工 区 空 间 上描 述 ， 的地 质 井 分 层 会被 描 述 成 一 个 个 独 立 的 点 ， 震 的 分 层 会被 地 描 述 成初 期 的分 层 面 ， 件 用 数 学 方 法 对 相 同分 层 软 的 点 、 进 行插 值 与 约束 形成 最 终 的地 质分 层 面 ， 面 分

fn
0.0056
0.5N
0.32 Re n
(7-19)
(2)计算校正因素es
s
0.0523 3.182X
X 0.8725X
2
0.01853x 4
(7-20)
其中，
Y
L [H L ()]2
X ln(Y )
(7-21) (7-22)
(3)计算压力降落
dP dP dP dZ ( dZ )el ( dZ ) fr
对于高含水率情况，涡轮和持水率计主要暴 露在下部的水中，反映水的流动情况。测量时， 油气水必须通过金属集流伞，然后进入集流通道， 所以涡轮测得的RPS值反映了油气水总的流动情 况。
图7－９ 低含水情况下的分层流体
图7－10 高含水情况下的分层流体
图7－１１ 水平井生产测井组合仪示意图
一、涡轮流量计和密度计的响应
水的表观速度较低时（小于0.1英尺／秒）， 为均质泡状流动。随着油相表观速度的增加，油 泡开始聚集形成大油泡流动（段塞流），最后形 成雾状流。
1.油水两相流形图
图８－４ 18.0厘泊，比重0.834的油与水在0.806英寸管道中的流型
2.气水两相流形图
图８－４a 空气－水混合物在1.026英寸管道中的流型
一、流型实验及流型图
1.流型实验
利用实验模型进行水平井流型实验，观察相应流体 的流型并测量持水率，各参数的变化范围为： （１） 气体流量，0～300MSCF/d； （２） 水的流量，0～30gal/min； （３） 平均系统压力，35～95Psi； （４） 管子直径，１英寸和1.5英寸； （５） 持水率，０～0.87； （６） 压力梯度，０～0.8Psi/ft； （７） 倾斜度，－90°～90°； （ 8 ） 水平流型。

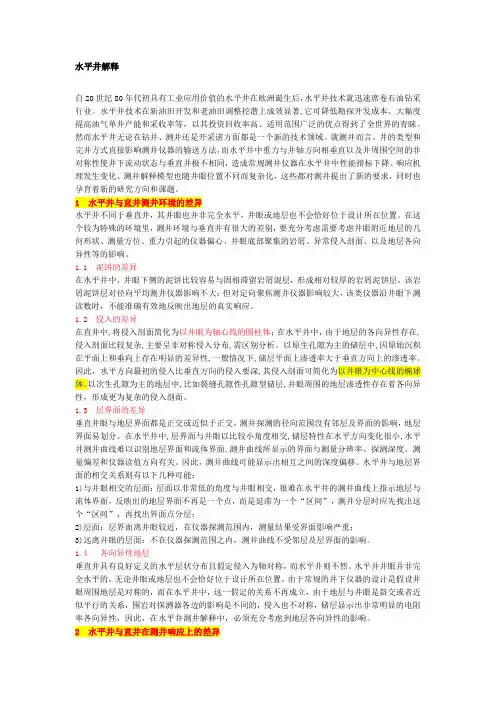

水平井解释自20世纪80年代初具有工业应用价值的水平井在欧洲诞生后，水平井技术就迅速席卷石油钻采行业。

水平井技术在新油田开发和老油田调整挖潜上成效显著,它可降低勘探开发成本、大幅度提高油气单井产能和采收率等，以其投资回收率高、适用范围广泛的优点得到了全世界的青睐。

然而水平井无论在钻井、测井还是开采诸方面都是一个新的技术领域。

就测井而言，井的类型和完井方式直接影响测井仪器的输送方法，而水平井中重力与井轴方向相垂直以及井周围空间的非对称性使井下流动状态与垂直井极不相同，造成常规测井仪器在水平井中性能指标下降、响应机理发生变化、测井解释模型也随井眼位置不同而复杂化，这些都对测井提出了新的要求，同时也孕育着新的研究方向和课题。

1 水平井与直井测井环境的差异水平井不同于垂直井，其井眼也并非完全水平，井眼或地层也不会恰好位于设计所在位置。

在这个较为特殊的环境里，测井环境与垂直井有很大的差别，要充分考虑需要考虑井眼附近地层的几何形状、测量方位、重力引起的仪器偏心、井眼底部聚集的岩屑、异常侵入剖面、以及地层各向异性等的影响。

1.1 泥饼的差异在水平井中，井眼下侧的泥饼比较容易与固相滞留岩屑混层，形成相对较厚的岩屑泥饼层，该岩屑泥饼层对径向平均测井仪器影响不大；但对定向聚焦测井仪器影响较大，该类仪器沿井眼下测读数时，不能准确有效地反映出地层的真实响应。

1.2 侵入的差异在直井中,将侵入剖面简化为以井眼为轴心线的圆柱体；在水平井中，由于地层的各向异性存在,侵入剖面比较复杂,主要呈非对称侵入分布,需区别分析。

以原生孔隙为主的储层中,因原始沉积在平面上和垂向上存在明显的差异性,一般情况下,储层平面上渗透率大于垂直方向上的渗透率。

因此，水平方向最初的侵入比垂直方向的侵入要深,其侵入剖面可简化为以井眼为中心线的椭球体。

以次生孔隙为主的地层中,比如裂缝孔隙性孔隙型储层,井眼周围的地层渗透性存在着各向异性，形成更为复杂的侵入剖面。

１ 水平 井测井 施工 工艺 的比较
④泵入法在测 Ｉ ｘ中的方位曲线时 ， 由于钻具本身 具有 的磁场使得方位升高 ２。结果仪器测得的真方位 ｏ， 比实际的真方位大 ２。在测井解释时要注意减去 ２。 ０， ０， 湿接头就不存在这个问题。 湿 接头工 艺是 更为 先进 、 优越 的测井 方法 。但是 它 需 要 的测井环 境 （ 器 的调 试 、 仪 电缆 的绝 缘 程度 ） 泥 浆 、 性能和对接环境的要求更高。目前， 我们油 田主要是利 用湿 接 头测井 施工 工艺 。
２ ３ 层 界面 的差 异 ．
维普资讯
２０ 年第 ５ ０７ 期
西部探矿工程
应 原理 要复 杂得 多 。
３ ５
在 水平井 中， 界 面 与 井 眼 以 比较 小 角 度 相 交 ， 层 储 层特性 在水平 方 向变化很 小 ， 水平 井 测井 曲线难 以识 别 地层界 面 和流体界 面 ， 井 曲线所 显示 的界 面 与测量 分 测 辨率 、 测深 度 、 探 测量 偏 差 和仪 器读 值 方 向 有关 。因 此 测井 曲线可 能显示 出相互 之 间 的深度偏 移 。 ３ 水 平井 与直井在 测 井响应 上 的差异 分析 测 井仪 器分 为两大类 ： 向平 均测 量与 定 向聚焦 ２ 径 贝
关键 词 ： 水平 井 ； 湿接 头 ； 泵入 法 ； 井资料 ； 法应 用 测 方
中图分 类号 ： Ｅ ７ 文 献标 识码 ： 文章 编号 ：０４ ５ １ （０７Ｏ～ ０ ３～ ０ Ｔ ２１ Ｂ １０－ ７ ６２ Ｏ） ５ ０４ ４ 水平 井投 资 回收率 比较 高 ， 在孔 隙 型 （ 非裂 缝性 ） 油 气 藏 中 ， 平井 产量是 对 应 垂 直 井 的 ３倍 以上 ， 果 在 水 如 天 然裂缝性 油 气藏 钻 探水 平 井 ， 可达 １ 。水 平 段 则 ２倍 ③ 泵入法 一直 没有 解决 主要 曲线 和连 斜 （ ） 测 Ｉ 并 Ｘ 的问题 ， 而湿 接头 就解决 了这 个 问题 。

ｌ舞 譬
｝ ； ： ｉ
０ １ ｊ
的Ｌ ＷＤ仪器 就只能 完全依靠 前期 模 型的准确 性 。
３２１ＣＰ 仪 器 测 井 曲 线 实 时 解 释 ．． Ｒ
图 ６ Ｃ Ｒ 随钻 电 阻率 测 井 仪 ２ Ｐ Ｍ 信 号示 意 图
对 于 薄层 测量 ， Ｐ Ｃ Ｒ的低 频 信号 受 到 围岩 影 响 过 大 ，其纵 向分辨 率很低 ，不 能很好 的反 应薄 层地
第一作者简介 ： 孙金浩 （ ９７ ， 工程师 ，Ｏ １ １７ 一） 男， ２ Ｏ 年毕业于江汉石 油学院应用地球物理专业 ， 现从事测 井资料综合评 价和 解释
方 法及 软 件 开 发 工 作 。
国 外 测 井 技 术
一 兽磐 墨 毒Ｅ盂 蚤ｌ 搴蚺 茗 妻 ｄ《 。 ＾ ｝蕾 ｄ
固定 的 ， 而地质导 向的 目标是 随实 时情 况调整 的 。 在
｛
＃＃ 《 一’ 一｜
一＝
筹
井 轨迹 控制 时要 利 用前 期 地质 模 型 与 当前 测 井 、 录
帮淳 ｌ０
井资 料做 综合 分析 ， 确定下 一步钻 进井 斜 与方位 ＝
如 果利 用 的是 有方 向性 的 Ｌ ＷＤ洲 井 仪 器就 可 以利 用测 井 曲线反 演 当前轨迹 与地 层界 面 的距 离 方 向关 系 ， 过来 对地 质模 型进 行调 整 。 反 如果是 无方 位
发射 接 收 ２ 与 ４ ０ Ｈ ＭＨｚ ０Ｋ ｚ的两种 频率 的 电磁波 信 号 ，通 过计算 Ｒ 、： 收到 的电磁 波信 号 的相位 差 Ｒ 接 与 幅度衰 减得 到高低 频 的相位差 与 幅度 衰 减共 ８条 电阻 率 曲线 。 短 源距 电阻率 的计算 与长源 距 的计 算类 似 。在 计算 中利用了上下发射器信号做补偿 ，可 以消除温 度 对 天 线 尺 寸 的影 响 和井 眼 环 境 对 测 量 造 成 的 影

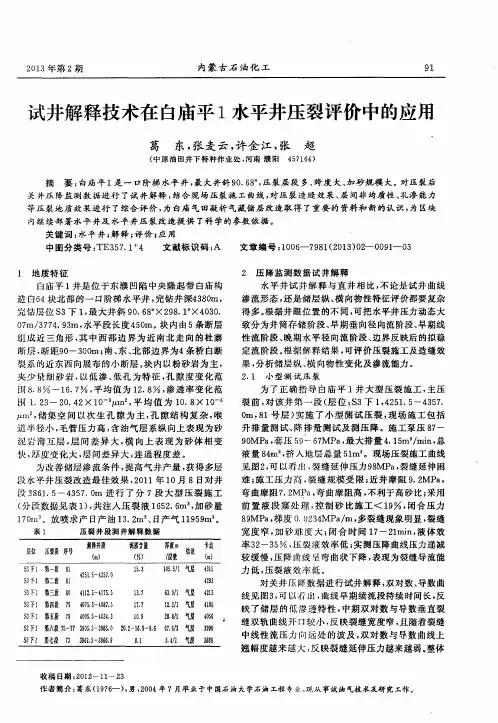

渗 流形态 ， 还 是储 层 纵、 横 向物 性特征 评价 都要复杂 得多。 根 据井 眼位 置 的不 同 ， 可 把水平 井压力 动态 大 致 分为井 筒存 储 阶段 、 早 期垂 向径 向流 阶段、 早期线 性 流 阶段 、 晚期 水平径 向流 阶段 、 边 界反 映后 的拟稳 定 流 阶段 。 根 据解 释 结果 ， 可评 价 压裂施工 及造缝 效 果， 分 析储层 纵 、 横 向物性 变化 及渗 流能力 。
段３ ８ ６ １ ． ５ —４ ３ ５ ７ ． ０ ｍ 进 行 了 分 ７段 大 型 压裂 施 工
难； 施工 压 力 商 ， 裂缝 规模 受 限 ； 近 井摩 阻 ９ ． ２ ＭＰ ａ ， 弯 曲摩 阻７ ． ２ ＭＰ ａ ， 弯 曲摩 阻高 ， 不利 于高砂 比； 采用 前置液段塞处理 ， 控 制 砂 比施 工 ＜ １ ９ ％， 闭合 压 力 ８ ９ ＭＰ ａ ， 梯度 ０ ． ０ ２ ３ ４ ＭＰ ａ ／ ｍ， 多裂缝 现象 明显 ， 裂缝 宽度 窄 ， 加 砂难 度 大 ； 闭合时间 １ ７ ～２ １ ｍｉ ｎ， 液体 效 率３ ２ —３ ５ ９ ， ６ ， 压 裂液效 率低 ； 实 测压 降 曲线 压力递减 较缓 慢 ， 压降 Ｉ ｉ ｆ ｌ 线 星弯 曲状 下降 ， 表现 为裂缝 导流能 力低， 压裂 液 效率 低。
对关 井压 降数 据进 行试 井解 释 ， 双 对数 、 导数 曲 线见 图３ ， 可 以打 出 ， 曲线早 期续 流段持 续 时间长 ， 反
（ 分段 数据见 表 １ ） ， 共 注入 压 裂 液 １ ６ ５ ２ ． ６ ｍ。 ， 加 砂 量
１ ７ ０ ｒ ａ 。
。
放 喷求 产 日产 油 １ ３ ． ２ ｍ。 、 日产气 １ １ ９ ５ ９ ｍ。 。

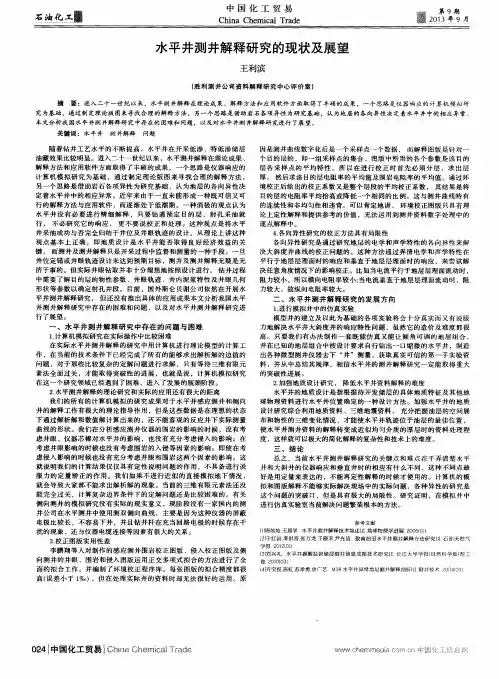

力地解 决水 平井 大斜度井 的响应 特 性问题 ，虽 然它 的造价 及难 度都 很 高 。只要 我们 有 办法 制作 一套 既 能仿 真又 能让 倾 角可调 的地 层 组合 ，
并在 已知 的地层组 合 中按 设计要 求 自行钻 出一 口缩 微的 水平 井 ，制 造 出各 种微型 测井仪 器去下 “ 井 ”测 量 ，获 取真 实可信 的 第一手 实验 资 料 ，并从 中总结 其规律 ，相信水 平 井的 测井解 释研 究一 定能取 得 重大 的突破 性进展 。
、
水 平 井 测 井 解 释 研 究 中存 在 的 问 题 与 困 难
１ ． 计算机模 拟研 究在实 际操作 中比较困难 在实 际水 平井 测井解 释 的研 究 中用计算 机进 行理 论模 型的计 算工 作 ，在 当前的技 术条 件下 已经完 成了所 有 的能够 求 出解 析解 的边 值 的 问题 ，对 于那些 比较 复杂 的定解 问题进 行求 解 ，只有 等待 三维有 限元 素 法全面 过关 ，才能 取得突 破性 的进展 ，也 就是 说 ，计算机 模拟 研 究 在这 一个研 究领域 已经遇 到了困难 ，进入了发 展的瓶 颈阶段 。
随着 钻井工 艺水 平的 不断 提高 ，水平 井在 开采 低渗 、特低 渗储 层
油藏效 果比较 明显 。进 入二十一世 纪 以来 ，水平测 井解释在 理论成果 、 解 释 方法和应 用软 件方面 取得 了丰硕 的 成果 ，一个 思路 是仪器 响应 的 计算 机模 拟研 究 为基 础 ，通过 制 定理 论版 图来 寻找 合 理的解 释 方法 ， 另一 个思路 是借 助岩石 各项异 性为研 究基 础 ，认为 地层 的各 向异性 决 定着 水平井 中的相 应异常 。近 年来 由于 一直未 能形 成一 种既可 信又 可 行 的解释方 法与 应用软 件 ，而 逐渐处 于 低潮期 。一 种消 极的 观点认 为 水平 井 没 有必 要进 行 精 细解 释 ，只要 钻 遇 预定 目的层 ，射孔 采 油 就 行 ， 不 必研 究 它 的响应 ， 更不 要 说校 正和处 理 。这 种观 点是 将水 平 井采 油成功 与否 完全 归结于井 位及井 眼 轨迹 的设计 。从 理论 上讲这 种 观 点基 本 上正 确 ，即地 质 设计 是 水 平井 能 否取 得 良好经 济 效 益 的关 键 ， 而测井 及测井解 释只 是开采 过程 中监督 和测量 的一种 手段 。一旦 井位 定错 或井 眼轨迹设 计未 达到预 期 目标 ，测井 及测井 解释 无疑 是无 济于 事的 。但 实际井 眼钻取 并非 十分理 想地按 照设计进 行 ， 钻井 过程 中需 要 了解 目的层的物 性参 数 、井 跟轨 迹 、井 内泥 浆特 性及 井眼 几何 形状 等参 数以确 定射孔 井段 。 目前 ，国外斯 仑 贝谢 公 司依然 在开 展水 平井 测井解释研 究 ， 但还 没有推 出具体 的应 用成果本 文分析 我 国水平 井测 井解 释研 究中存 在的 困难和 问题 ，以及 对水 平井 测井解 释研 究进 行 了展 究和实 际的应用还 有很 大的距离 我们 的所有 的计算 机模 拟 的研究 成果 对于 水平井 感应 测井 和侧 向 井 的解 释工作 有很 大的理 论指导 作用 ，但是 这些 数据 是在理 想 的状态 下 通过解 析解 和数值 解计算 出来 的 ，还 不 能客观 的反 应井 下实 际测 量 曲线的 形状 。我们在 分析 感应测 井仪 器的 围岩 的影 响的 时候 ，没有 考 虑 井眼 、仪器 芯棒对 水平井 的影 响 ，也没 有充分 考虑 侵入 的影 响 ；在

算 出的 Ｄ Ｅ Ｐ Ｔ ＨＯ预 置在测井 深度 上 ，也就是 起测深 度 。
目前 国 内外 比较 成熟 的水平 井 测井工 艺 技术 主要 有 ２种 ，一种 是 保 护 套式 ，一 种是 湿 接 头式 。 由于保 护 套 式存 在 较 多难 以克服 的 缺 点 ， 目前 已被 淘 汰 。湿 接头 式水平 井 测井工 艺技 术是 目前世 界上 最先 进 的水 平井测 井工 艺技 术 ，可 以满足 各 类大 斜度 井及 水平 井 的测井 需 要 。其主 要工作 原理如 下 ： 套大 满贯仪 器 中间配 备合适 的辅 助工 具（ 用 以保证仪 器 测量状 态 和适 应井 眼曲率 ） ，通过 过渡 短节联 接 到钻具 底部 ，用钻 具将仪 器送 到 待 测地层 顶部 ，仪 器 到达 测量位 置 后 ，电缆 由旁 通短 节穿 过 ，连加 重 和 泵 下接 头 下 放 ，泵下 接 头 与 井 下接 头 在 泥 浆 中 完成 电气 和机 械 联 接 ， 因此称 此联接 为湿 接头 。 电缆 通 过旁通 短节 侧孔 引出 ，旁通短 节
１ ． ２仪器 出套管后 ，每 下两柱钻杆 在井 口应 灌满 水眼泥 浆 ，以避免 由于 环形 空 间 同水 眼的 压差 ，造成 大量 岩屑 经循 环 孔进 入公 头 位 置 ， 最终导 致对接 失败 。 １ ． ３ 仪器 出套管后 ，下放 速度应 放慢 ，畅通情况 下 ，一 般 ２分钟一 柱 （ 三 个单根 ） 。 １ ． ４ 做好 下放钻杆 根数 的纪录 ，确保深 度的准确性 。 １ ． ５ 下钻 杆前应将 泥浆处 理干净 ，决不 允许 棕绳 、棉纱 等纤维 状杂
一
首先 ，在施 工前 ，获 取仪 器 串上各个 仪 器 的长 度 和总长 度 以及拟 下钻 具 的程序 和 立根 长 度表 ，停 车 时的 已下 钻具 总 长度 ，根 据这 些 参数 ，

水平井测井解释技术综述随着石油勘探技术的发展，水平井技术（Horizontal Well Technology,HWT）已经发展成为一种重要的勘探、开采和生产技术，广泛应用于国内外的各种油田。

水平井技术的应用，提升了油田的油气收集效率，实现了越来越多的技术进步，而解释水平井测井数据则是实现这些技术进步的重要组成部分。

水平井测井解释技术，是在使用普通测井技术所获得的测井曲线和其他相关信息的基础上，根据管芯、液体、气体和固体自由表面之间可观测特性的变化，采用诸如岩石物理学、放射学、无激振地资料等多种定量和定性手段，对水平井测井数据进行解释，进而确定油藏层位及其类型、物性及储层特征的方法。

水平井测井解释技术的实施，包括两个阶段，以此来逐步确定水平井的物性分布：第一阶段是曲线解释，指的是采用孤立的测井信息对水平井的岩性、储层层位及藏量等信息进行解释；第二阶段是反演解释，即利用详细的测井、物理和地球物理资料，遵循岩石物理学和储层模型的原理，反演数据获得油气地层的实际物性及空间分布。

曲线解释是实施水平井测井解释的基本环节，它的目的是尽量准确地确定油藏的岩性、储层层位及藏量等信息。

在水平井测井曲线解释中，首先对测井曲线进行分析和解释，包括井段层位、藏量、岩性、流体等信息，根据各种测井曲线，确定油藏拟合层位、藏量和油层厚度，进而推算有回收率的油藏总规模。

此外，利用反演解释可以更加准确地解释水平井测井数据。

反演解释是基于岩石物理学和储层模型的原理，从测井曲线、放射性曲线和地球物理曲线中提取有效信息，反演数据以获得油气地层的实际物性和空间分布。

另外，需要根据解释结果，建立、优化储层模型，可以更详细地解释油藏的原油物性、地层构造、孔隙结构和水含量等信息，以更好地进行产能测评和资源估算。

总之，水平井测井解释技术是实现油田勘探开发进度和效率的重要保障，它既可以提升油气收集效率，又可以帮助获取更准确的地质信息，为油气开发提供科学依据。

水平井测井解释技术自20世纪80年代初具有工业应用价值的水平井在欧洲诞生后，水平井技术就迅速席卷石油钻采行业。

水平井技术在新油田开发和老油田调整挖潜上成效显著,它可降低勘探开发成本、大幅度提高油气单井产能和采收率等，以其投资回收率高、适用范围广泛的优点得到了全世界的青睐。

然而水平井无论在钻井、测井还是开采诸方面都是一个新的技术领域。

就测井而言，井的类型和完井方式直接影响测井仪器的输送方法，而水平井中重力与井轴方向相垂直以及井周围空间的非对称性使井下流动状态与垂直井极不相同，造成常规测井仪器在水平井中性能指标下降、响应机理发生变化、测井解释模型也随井眼位置不同而复杂化，这些都对测井提出了新的要求，同时也孕育着新的研究方向和课题。

1 水平井与直井测井环境的差异水平井不同于垂直井，其井眼也并非完全水平，井眼或地层也不会恰好位于设计所在位置。

在这个较为特殊的环境里，测井环境与垂直井有很大的差别，要充分考虑需要考虑井眼附近地层的几何形状、测量方位、重力引起的仪器偏心、井眼底部聚集的岩屑、异常侵入剖面、以及地层各向异性等的影响。

1.1 泥饼的差异在水平井中，井眼下侧的泥饼比较容易与固相滞留岩屑混层，形成相对较厚的岩屑泥饼层，该岩屑泥饼层对径向平均测井仪器影响不大;但对定向聚焦测井仪器影响较大，该类仪器沿井眼下测读数时，不能准确有效地反映出地层的真实响应。

1.2 侵入的差异在直井中,将侵入剖面简化为以井眼为轴心线的圆柱体;在水平井中，由于地层的各向异性存在,侵入剖面比较复杂,主要呈非对称侵入分布,需区别分析。

以原生孔隙为主的储层中,因原始沉积在平面上和垂向上存在明显的差异性,一般情况下,储层平面上渗透率大于垂直方向上的渗透率。

因此，水平方向最初的侵入比垂直方向的侵入要深,其侵入剖面可简化为以井眼为中心线的椭球体。

以次生孔隙为主的地层中,比如裂缝孔隙性孔隙型储层,井眼周围的地层渗透性存在着各向异性，形成更为复杂的侵入剖面。

关于油田水平井测井解释的难点及思路研究作者：张国威来源：《中国新技术新产品》2013年第06期摘要：油田事业的发展对我国的经济建设有极大的促进作用，钻井技术在油田建设中的作用举足轻重，对油田的发展至关重要。

水平井钻井技术在近些年来得到了快速的进步，并且钻井的数量也在逐年攀升。

但是在实际应用的过程中，存在一些问题，文章对水平井测井技术进行了分析探讨，并对其未来的发展思路做出了阐述。

关键词：水平井测井；钻井技术；油田测井中图分类号：TE242 文献标识码：A随着钻井技术的不断提高，我国的水平井数量有了较大的增加，对提高我国的石油开采量起到了积极的作用，水平井技术在我国的油田开采中发挥着重要的作用，并且应用比较广泛，从其开始使用以来，就得到了普遍的推广。

水平井在开采方面具有很多的优势，对于单井的产量和采收率有很高的效率，对于油田的高效运行有极大的促进作用。

1 水平井测井解释评价技术现状近年来，水平井的钻井技术在油田中得到快速的发展，同时也带动了水平井解释技术的提高。

在我国的胜利、塔里木、新疆（准噶尔盆地）、大庆、辽河、四川、冀东等油田，莺歌海、渤海湾、黄海等近海处钻有大量水平井。

对于水平井技术的开展水平，各个油田之间因起步的早晚所以其技术水平上也存在着差异。

对于水平井技术起步较早的应该是用胜利油田，同时其水平井的解释技术也处于一个较高的水平，每年的完钻井数量都较多，已开发成功的水平井咨询系统可绘制井轨迹平面投影图、空间投影图、测井曲线垂深校正图、井轨迹测井曲线图、井轨迹测井成果显示图等图件；中石油集团的塔里木油田也是较早开展水平井钻井的几个油田之一，其研制的水平井成图系统软件在井眼轨迹空间展布、井眼轨迹与地层关系对比等方面显示出实用和直观的特点，而在三维非均质地层模型中的电法数值模拟方法及大斜度井测井响应校正等应用上取得相当成效；大庆油田针对其低渗透油藏的特点，在九十年代中期就已经研制出适合自己的水平井测井资料解释的系统，经过多年来的不断完善，在斜井校直、井眼轨迹绘制、测井资料数字处理方法等方面日趋成熟；中海油的水平井技术基本是引进国外技术，在水平井的测井解释上基本是应用成熟技术；一些科研院所正在进行三维各向异性地层模型中的感应、声波、密度和中子数值模拟方法研究，多年来积累的技术在应用中取得了良好的地质效果。

大 斜 度水 平 井测 井资料解 释 系统在 河南 油 田的应 用
吕和 军
（ 中国 石化 河 南 石 油 勘 探 局 地球 物理 测 井 公 司 ， 南 南 阳 ４ ３ ３ ） 河 ７ １ ２
摘要 ： 大斜 度 水 平 井 测 井 资料 解释 系统 是 在 Ｗｉｄ ｗ Ｐ环 境 下 ， 用 Ｖｉ ａ Ｃ＋ ＋语 言及 微 软 的 ＭＦ 多 文 档 架 ｎ ｏ ｓＸ 利 ｓ ｌ ｕ Ｃ
２１ ０ ０年 ３月
石 油 地 质 与 工 程 ＰＴ Ｏ Ｅ Ｅ Ｒ Ｌ ＵＭ Ｅ Ｉ ＧＹ Ａ Ｄ Ｅ Ｇ Ｎ Ｅ Ｉ Ｇ Ｇ Ｏ Ｏ Ｎ Ｎ ＩＥ ＲＮ
第 ２ ４卷 第 ２期
文 章 编 号 ：６ ３—８ １ （０ ０ ０ —０ ５ —０ １７ ２ ７ ２ １ ）２ ０ ０ ４
（） 境校正 技 术 ： 于大 斜 度井 的非 均质 性 、 １环 由
各 向异性 和井斜 造成 的侵 人剖 面 和渗 流 特 征不 同 ， 在 常规测 井系列 中 的响 应特 征 不 同 于直 井 ， 主要 表 现 在 电阻 率 的数值 低 于 直井 中 的测量 值 、 气层 与 油
的组件进 行不 同的组 合 ， 以绘制 出各式 的图件 ， 可 同 时也便 于系统 功能扩 展 。采用 “ 所见 既所得 ” 的绘 图 技 术 ， 度 （ 向） 幅度 （ 向） 深 纵 、 横 比例 可 以任 意 调整 ，
构 及 面 向对 象技 术 结合 环 境 校 正技 术 、 斜 处 理 技 术 和 垂 深 校 正 技 术 等 一 些 列技 术 研 制 而 成 。该 系 统 主 要 功 能 井 有 ： 制 井 身 结构 俯 视 图、 视 图和 立体 轨 迹 图 ； 据 测 井 曲线 特 征 进 行 人 工 交 互 地 层 对 比 ， 析 砂 体 展 布 、 造 变 绘 侧 根 分 构

水平井生产测井技术引言水平井是一种在地下开采油、气等能源资源的常用技术。

在水平井的生产过程中，测井技术被广泛应用于评估井筒中的地层性质、确定井底油层产能及优化采收方案。

本文将详细介绍水平井生产测井技术的原理、方法以及其在油田开发中的应用。

水平井的特点水平井是一种沿水平方向延伸的井筒，与传统的垂直井相比，具有如下特点：1. 增加了地层暴露面积，提高了油、气的产能； 2. 压裂压力分布均匀，能够有效刺激油、气分布； 3. 横向排采对比垂直排采有更高的产量。

水平井测井技术的原理水平井生产测井技术的原理是通过测量井筒中的物理参数，判断地层状况并评估产能。

常用的水平井测井技术包括测井工具测量、井底气体采收及注入、井内压力监测等。

测井工具测量测井工具是用于测量地层性质、孔隙度、饱和度等参数的设备。

在水平井中，测井工具通常是通过井筒下放，然后绕曲率补偿器通过井筒弯曲段进入水平段。

测井工具的测量数据将用于判断油、气分布情况，并确定进一步开采和压裂的方案。

井底气体采收及注入井底气体采收和注入技术能够通过收集井底的气体样品，以确定地层中的气体类型和含量。

采收和注入过程通常是通过在井筒中设置气体收集器或注入器，配合相应的气体分析设备完成的。

通过分析收集的气体样品，可以有效评估地层中的气体资源潜力，为后续的生产和压裂决策提供依据。

井内压力监测井内压力监测是水平井生产测井中的重要环节。

通过在井筒中布置压力传感器，并定期测量和记录井内压力变化情况，可以获得井底和井口的压力数据。

井内压力数据的分析和监测可以帮助评估地层性质、油、气产能以及压裂效果，为生产操作提供参考。

水平井测井技术的应用水平井测井技术在油田开发中有着广泛的应用。

以下是一些常见的应用场景：地层评估和优化水平井测井技术可以提供地层性质的详细数据，包括孔隙度、饱和度、渗透率等，从而更准确地评估地层的产能潜力。

根据测井数据，可以调整井下水平段的位置和长度，优化开采方案，提高产量。

摘要本文主要研究井眼轨迹及投影图、井身立体空间轨迹图、水平段轨迹与邻井对比图、井眼轨迹与油藏关系图。

研究内容有水平井基本原理、水平井层界面识别方法研究、水平井测井资料在分段压裂中的工程应用研究，利用各向异性数据分析结果分别对宋深103H、达深CP302和徐深CP11水平井工程压裂进行评价。

根据徐家围子地区营城组水平井和直井的不同测井响应特征，总结出不同火成岩岩性和含气性对测井曲线的影响规律。

针对常规测井和随钻测井得到的地层界面解释方法，能对砂泥岩储层和火山岩储层作出较好的地层界面解释。

并针对不同的测井系列影响因素进行校正，校正后的曲线能更加真实反应地层测井值，提高了解释精度。

通过这些研究，最终要形成一套适用于松辽盆地北部徐家围子断陷深层火山岩储层的水平井测井校正方法和水平井解释方法和软件，能够满足当前深层勘探开发阶段的需求。

利用水平井水平段和邻井对比的数据能很好的分析储层各向异性特征，应用到地质工程中时，能指导钻井设计和轨迹调整以及地层压裂。

关键词：水平井钻井；常规测井；随钻测井；邻井测井目录第1章前言 ......................................................................................... 错误！未定义书签。

1.1研究意义 ................................................................................. 错误！未定义书签。

1.2主要研究内容及完成情况 ..................................................... 错误！未定义书签。

第2章国内外发展状况 (2)2.1国内外同类技术研究现状及发展趋势 (2)2.2技术路线与实施方案 (5)第3章水平井井眼轨迹设计 (7)3.1水平井钻井原理 (7)3.2水平井技术设计的方法及应用 (17)第4章水平井应用 (28)4.1邻井测井资料分析各向异性 (28)4.2水平井数据在钻井设计及轨迹调整中的应用 (29)4.3水平井数据在压裂工程中的应用 (31)第5章结论 ......................................................................................... 错误！未定义书签。

水平井测井解释评价技术研究一、背景介绍随着油气勘探难度的加大，人们需要更深入、更准确的了解油气储层情况。

水平井的出现为勘探带来了更多的可能性，但也增加了难度。

水平井的测井数据解释评价技术成为了当前研究的热点之一。

水平井在勘探中有着重要的作用，可直接获取储层信息并制定合理的采油方案与生产管理策略。

但由于水平井具有井身形态复杂、应力场复杂以及流体前缘下降问题等特殊性质，传统的测井数据解释方法在水平井中难以准确可靠地进行应用。

因此，如何解释评价水平井的测井数据是目前油田开发和勘探中亟需要解决的问题。

二、水平井测井资料解释评价方法1. 水平井测井资料水平井中所采集的测井资料包括：密度测井、自然伽马辐射测井、声波测井、电阻率测井、核磁共振测井、双能测井等。

不同种类的测井数据在水平井中所扮演的角色也不同，应根据实际需求进行挑选。

2. 水平井层序划分方法根据不同的物性参数，对水平井的储层进行划分，提取其特征区间，确定该井段的矿化程度。

代表性的层序划分方法有点阵解译法、模拟分解法、小波分析法等。

3. 水平井断层解释评价方法油气储层在形成过程中，受到构造力学的影响，所包含的断层一定是适应于地层构造特征的断层类型。

因此，水平井的断层解释评价是关键，目前的实践证明，双能测井是判断水平井断层性质的首选方法。

4. 水平井孔隙度、渗透率解释评价方法水平井不同段位的孔隙度、渗透率不同，所以需要进行解释评价。

现阶段，核磁共振测井、高分辨率测井数、双能测井和声波测井是广泛采用的方法。

5. 水平井裂缝解释评价方法水平井在扩大产能的同时也容易诱发裂缝，因此裂缝的解释评价对于水平井的生产非常重要。

当前广泛采用的方法有密度测井、自然伽马辐射测井等。

三、典型案例分析以美国某水平井为例，应用核磁共振测井、高分辨率测井数、双能测井和声波测井等方法进行解释评价，结果表明该井段具有较高的孔隙度和渗透率，并且出现了裂缝，强调了裂缝对该井产能影响的重要性。
