多层框架结构设计任务书

建筑结构设计课程设计任务书教学目的及要求本课程设计要求完成一栋多层框架结构以及一栋单层工业厂房的钢结构设计。

通过该课程设计，使学生进一步掌握建筑结构设计中主要的基本理论、设计原理和方法，钢筋混凝土结构及钢结构施工图纸的基本内容和绘图技巧，培养学生初步具备建筑结构设计和工程制图的能力。

成绩评定设计计算书40％，图纸60％，按等级评定。

（一）门式刚架工业厂房设计一、设计目的通过门式刚架结构的设计实践，全面掌握门式刚架轻型房屋钢结构的选型、柱网布置、荷载计算、结构分析、构件和节点设计、绘制门式刚架钢结构施工图等专门知识，从而加深对钢结构设计原理的认识，提高对所学知识的综合运用能力。

二、设计要求1．熟悉国家现行相关规范的相关条文；2．运用结构力学方法分析和求解结构；3．掌握钢结构设计的施工图表达方法；4．掌握计算书的书写格式和制图标准；5．计算书应计算正确，条理清楚，施工图绘制应规范准确。

三、设计内容1．方案设计（包括厂房平面布置、剖面设计和结构构件选型）与材料（包括连接材料）选择；2．刚架设计（截面估算、刚度计算、荷载计算、内力及变形分析、荷载及内力组合、构件及连接节点设计），包括梁柱截面、节点、柱脚节点（考虑抗震）。

3．柱下独立基础设计4．柱间支撑设计5．檩条设计6．绘制施工图。

四、设计资料车间长度90m，两等跨，柱距、跨度和檐高见下表。

屋面坡度1：10。

梁柱采用Q345-B 钢材；屋面采用单层彩色钢板或夹芯板（自选）；墙面单层彩色钢板或夹芯板（自选）；天沟采用彩板天沟或钢板天沟（自选）。

控制指标：柱顶水平位移H/60；横梁挠度L/240。

厂房所在地为成都，基本风压w0=0.30kN/m2，地面粗糙度为B类，组合值系数ψc=0.6；基本雪压S0=0.1kN/m2，组合值系数ψc=0.6。

五、进度安排（12天）1．下达设计任务及结构布置0.5天2．设计计算及整理计算书9.5天3．绘制施工图2天六、设计成果1．结构设计计算书；2．结构设计说明；2．设计图纸：包括结构平、立面布置图，结构详图。

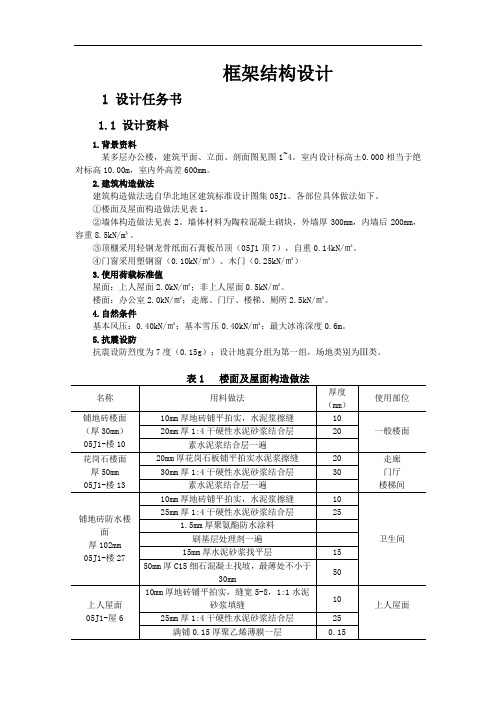

框架结构设计1 设计任务书1.1 设计资料1.背景资料某多层办公楼，建筑平面、立面、剖面图见图1~4。

室内设计标高±0.000相当于绝对标高10.00m，室内外高差600mm。

2.建筑构造做法建筑构造做法选自华北地区建筑标准设计图集05J1。

各部位具体做法如下。

①楼面及屋面构造做法见表1。

②墙体构造做法见表2。

墙体材料为陶粒混凝土砌块，外墙厚300mm，内墙后200mm，容重8.5kN/m³。

③顶棚采用轻钢龙骨纸面石膏板吊顶（05J1顶7），自重0.14kN/㎡。

④门窗采用塑钢窗（0.10kN/㎡）、木门（0.25kN/㎡）3.使用荷载标准值屋面：上人屋面2.0kN/㎡；非上人屋面0.5kN/㎡。

楼面：办公室2.0kN/㎡；走廊、门厅、楼梯、厕所2.5kN/㎡。

4.自然条件基本风压：0.40kN/㎡；基本雪压0.40kN/㎡；最大冰冻深度0.6m。

5.抗震设防抗震设防烈度为7度（0.15g）；设计地震分组为第一组，场地类别为Ⅲ类。

3．使用荷载标准值屋面：上人屋面2.0kN/m2；非上人屋面0.5kN/m2；楼面：办公室2.0kN/m2；走廊、门厅、楼梯、厕所 2.5kN/m2。

4自然条件基本风压：0.40kN/m2；基本雪压：0.40kN/m2；最大冰冻深度0.6m。

5．抗震设防抗震设防烈度为7度（0.15g）；设计地震分组为第一组，场地类别为Ⅲ类。

6．地质勘探资料场地较为平整，天然地坪为绝对高程9.200m。

自上而下，各土层主要特征描述如下，主要物理力学指标见表3。

①层：素填土，以粘土为主，局部含建筑垃圾、有机质较多，平均厚度约1.0m；②层：粉质粘土，场区普遍分布，平均厚度约2.5~3.0m，可塑，分布较均匀；③层：粉土，场区普遍分布，平均厚度约4~4.5m，可塑，分布较均匀；④层：粉质粘土，厚度大于5m，可塑，场地内分布均匀。

地下水最高水位为室外地坪下3.00m，地下水对混凝土及混凝土中的钢筋无侵蚀性。

天津城市建设学院课程设计任务书2009 —2010 学年第二学期土木工程系港口专业07港口航道与海岸工程2 班课程设计名称：施工组织课程设计设计题目：钢筋混凝土框架结构主体工程( D图，五段流水，一支一浇，柱、主梁模板计算)完成期限：自2010 年 6 月7 日至2010 年 6 月18 日共 2.0 周1．设计原始资料1.1 工程概况某现浇钢筋混凝土框架结构多层工业厂房，宽度19m部分为五层，宽度17m部分为四层，主体结构及主要构件尺寸见附图。

工程地点位于天津市近郊。

土建工程由天津市某建筑公司某分公司承包。

主体结构施工期限为6个月，施工日期为5月1日至10月30日。

1.2 资源供应条件模板采用木模版（胶合板）或定型组合钢模板，钢模板所需连接件及模板支撑件均能满足配套使用要求。

钢筋在现场临时加工棚加工成型，在操作面进行绑扎。

混凝土主要采用商品混凝土，并在现场设置临时搅拌棚，作为临时补充及零星混凝土使用。

各种施工机具由公司机械站按施工计划供应。

1.3 现场条件现场已达到“三通一平”标准，且基础工程已完成。

现场施工范围详见附图。

2．设计内容2.1 编写工程概况和施工条件2.2 选择施工方案2.2.1 划分流水施工段2.2.2 计算各施工段的工程量2.2.3 确定施工顺序2.2.4 选择垂直运输机械2.2.5 选择施工方法：分别选择模板工程、钢筋工程、混凝土工程的施工方法。

其中模板工程应包括模板及其支撑系统的构造设计，绘制模板构造图，并进行设计计算。

2.3 编制施工进度计划2.4 设计施工现场平面布置图2.5 确定主要技术组织措施3．设计要求3.1 课程设计说明书3.1.1内容及基本格式要求不得少于5000字（包括附表及附图），具体内容详见设计指导书。

可以手写或打印，均采用A4纸。

书写要用黑或蓝黑墨水，书写工整。

打印时正文采用5号宋体，页边距均为25mm，行间距为18磅；文中标题采用宋体加粗，字号可适当加大。

多层框架结构课程设计任务书一、设计题目某多层框架结构设计二、设计条件1.题号(TH×××××)后的数字对应上表中的设计条件中的数字，见附表所示。

设计主要条件见下表2.其它条件（1）房屋室内外高差0.45m，房屋安全等级为二级，设计使用年限为50年，抗震设防烈度为6度，拟采用框架结构。

（2）建筑构造1）墙身做法±0.000标高一下墙体均为多空粘土砖，用M7.5水泥砂浆砌筑；±0.000标高以上外墙采用粘土多孔砖，内墙采用加气混凝土砌块，用M5混合砂浆砌筑。

内墙（乳胶漆墙面）刷乳胶漆5mm厚1:0.3:3水泥石灰膏砂浆粉面（16 kN/m3）12mm厚1:1.6水泥石灰膏打底（16 kN/m3）刷界面处理剂一道外墙（保温墙面——聚苯板保温）喷涂料面层5mm厚聚合物抹面抗裂砂浆（20 kN/m3）耐碱玻纤网格布界面剂一道，刷在膨胀聚苯板粘贴面上25mm厚膨聚苯板保温层（0.3kN/m3）界面剂一道，刷在膨胀聚苯板粘贴面上3mm厚专用胶粘剂20mm厚1:3水泥砂浆找平层（20 kN/m3）界面处理剂一道粘土多孔砖基层墙面2）平顶做法（乳胶漆顶棚）刷乳胶漆20mm厚1:0.3:3水泥石灰膏砂浆打底（16 kN/m3）刷素水泥浆一道现浇混凝土板3）楼面做法（水磨石地面）15mm厚1:2白水泥彩色石子磨光打蜡（22 kN/m3）刷素水泥结合层一道20mm厚1:3水泥砂浆找平层（20 kN/m3）100mm厚现浇钢筋混凝土楼板（25 kN/m3）4）屋面做法（刚性防水屋面——有保温层）50mm厚C20细石混凝土（25 kN/m3）20mm厚1:3水泥砂浆找平层（20 kN/m3）60mm厚挤塑聚苯板保温层（0.35 kN/m3）20mm厚1:3水泥砂浆找平层（20 kN/m3）合成高分子防水卷材一层（厚度大于12mm）（0.05kN/m2）20—150mm厚轻质混凝土找坡（坡度2%）（7.0 kN/m3）100mm厚钢筋混凝土屋面板（25 kN/m3）5）门窗做法隔热断桥铝合金窗，木门（3）可变荷载标准值1）建设地点基本风压ω0=0.45kN/m2，场地粗糙度为B类，组合值系数ψc=0.6。

教学楼框架结构设计毕业设计任务书一、课题背景与研究意义如今，教育的发展已成为国家发展的重要支柱之一。

而作为教育场所的教学楼的建设，其框架结构设计是确保建筑物安全性和稳定性的重要一环。

因此，对教学楼框架结构设计进行深入研究和优化，具有重要的现实意义。

本毕业设计旨在通过对教学楼框架结构设计的研究，提出一套创新的设计方案，以保证教学楼在设计、施工和使用阶段的安全性和稳定性，同时降低建造成本，并提高建筑的节能性能。

此外，本设计还将探讨框架结构设计所涉及的土木工程原理和相关标准规范，为今后的教学楼建设和设计提供参考。

二、研究目标和内容1. 研究目标：（1）分析教学楼框架结构设计的基本要求和发展趋势；（2）分析教学楼框架结构设计的设计原则和相关标准规范；（3）研究教学楼框架结构设计对建筑物安全性和稳定性的影响因素；（4）提出一套创新的教学楼框架结构设计方案；（5）分析教学楼框架结构设计方案的可行性和可持续性。

2. 研究内容：（1）教学楼框架结构设计的基本要求和发展趋势的调研和分析；（2）教学楼框架结构设计的设计原则和相关标准规范的研究；（3）教学楼框架结构设计对建筑物安全性和稳定性的影响因素的研究；（4）教学楼框架结构设计方案的优化和创新；（5）教学楼框架结构设计方案的可行性和可持续性分析。

三、研究方法和技术路线1. 研究方法：（1）文献调研方法：对相关的教学楼框架结构设计方面的文献进行深入调研，了解国内外的研究现状和发展趋势。

（2）实地调查方法：对已建成的教学楼框架结构进行实地调查，了解实际施工情况和使用效果。

（3）理论分析方法：运用土木工程的相关理论和原理，分析教学楼框架结构设计中的关键问题和挑战。

（4）数值模拟方法：使用计算机辅助工具，进行教学楼框架结构的数值模拟和仿真，验证设计方案的可行性和稳定性。

2. 技术路线：（1）了解国内外教学楼框架结构设计的研究现状和发展趋势；（2）分析教学楼框架结构设计的基本要求和相关标准规范；（3）分析教学楼框架结构设计中影响安全性和稳定性的关键因素；（4）提出一套创新的教学楼框架结构设计方案；（5）使用数值模拟方法对设计方案进行验证和优化；（6）分析教学楼框架结构设计方案的可行性和可持续性。

框架结构毕业设计任务书篇一：框架结构毕业设计任务书和指导书毕业设计基本要求1 目的（1）综合运用所学专业理论知识与设计技能，处理建筑设计中有关方针、政策、功能、经济、安全、美观等方面的问题。

解决总体、单体、空间等关系，以创造富有时代气息的优美建筑形象与环境。

依据建筑设计完成结构体系的布置、结构在各种荷载工况下的计算、构造和施工图。

（2）掌握一般建筑工程的设计思路，进而举一反三熟悉有关建筑工程的设计、施工、预算等建设过程。

为即将走上工作岗位奠定基础。

（3）学以致用，学习科学技术和技能的目的是应用。

一个工程师在设计、建设实际工程中应具备的知识，都是我们在毕业设计中应予以加强的。

因此深切领悟总体概念设计、掌握具体理论设计和实际工程技术处理措施的结合作为重点来训练。

（4）树立正确的设计思想，全面对待建筑与结构的关系，培养勤奋、严谨、认真的工作作风及分析解决一般工程技术问题的能力。

（5）掌握调查研究、理论联系实际的学习方法，养成既能独立思考，又能相互配合密切合作的工作态度。

（6）使学生对一般工业与民用建筑的土建设计的内容和构成有比较全面的了解，并熟悉有关设计标准、规范、手册和工具书，增强毕业后到生产第一线工作的适应能力。

2 成果形式及要求（1）计算书和说明书：字数应不少于1万字，书写要工整，字迹要清楚，可采用计算机打印。

计算书内容要阐明设计依据或标准，方案构思、特点、必要的经济指标，结构选型、构造处理、材料特点及计算上的主要问题，还应包括结构计算全过程，计算要正确、完整、思路清晰、简图明了。

计算书格式：应严格按照毕业设计手册中的要求。

（2）图纸：绘图总量不少于8张2# 图。

计算机绘图要求至少1张2 图纸，手工绘图至少2#张2# 图。

可用CAD，也可用“天正软件”绘制平面图，但立面、剖面、节点详图必须用CAD绘制，以掌握建筑物空间的对应关系，从而强化视图、读图能力。

（3）外文翻译：英文摘要简单介绍有关所设计建筑的基本情况；外文翻译一篇3000字符以上的专业文章。

设计任务书某6层办公楼,全现浇混凝土框架结构,丙类建筑。

标准1. 建筑类型：办公楼2. 层数：6层3. 结构类型：全现浇混凝土框架结构4. 建筑等级：丙类建筑5. 建筑面积：按照实际需求进行确定，确保满足办公场所的需求。

6. 建筑布局：根据客户的需求确定办公室、会议室、接待区、休息室、洗手间等功能区的位置和面积分配。

7. 外立面设计：根据建筑的使用要求和环境特点，使用适宜的材料和外立面设计风格，确保外观美观、符合城市规划要求。

8. 功能区设计：根据办公楼的使用需求，确定每层的功能分区，包括办公室、会议室、休息区、洗手间、楼梯等，并合理布局，确保通行便捷和空间利用率。

9. 结构设计：根据建筑类型和楼层高度，进行全现浇混凝土框架结构的设计，确保结构的稳定性和安全性。

10. 楼梯与电梯设计：根据建筑的高度和功能要求，合理设计楼梯和电梯的数量、位置和尺寸，确保便于人员流动和疏散。

11. 消防设施设计：根据建筑的使用性质和规模，设计合适的消防设施，包括火灾报警系统、消防器材等，以确保建筑的消防安全。

12. 照明与通风设计：根据办公楼的使用要求，设计合理的照明和通风系统，确保光线和空气的畅通，提高办公环境质量。

13. 电气与给排水设计：根据办公楼的用电和给排水需求，设计合适的电气和给排水系统，确保正常运行和安全使用。

14. 绿化与景观设计：根据建筑的环境特点和城市规划要求，设计合适的绿化和景观设施，提高建筑的环境质量和舒适度。

15. 环保与节能设计：在办公楼的设计中，注重环保和节能，采用合适的材料和技术，减少能源消耗和环境污染。

16. 安全设计：在整个设计过程中，注重建筑的安全性，确保各项设计满足国家相关法规和标准的要求。

17. 其他要求：根据具体需求，可能还需要考虑其他因素，如停车场、无障碍通道、安保设施等。

毕业设计（论文）任务书I、毕业设计(论文)题目：办公楼设计II、毕业设计(论文)使用的原始资料(数据)及设计技术要求：1、建筑要求：总面积15000 m2左右，主体建筑5层，层高3.6米。

2、结构要求：钢筋混凝土框架结构，墙体采用普通砖，现浇钢筋混凝土楼板。

3、气象资料：基本雪压0.35kN/m2。

全年为西北风，基本风压为0.40kN/m2。

年最高温39.8摄氏度, 最低温-8摄氏度。

相对湿度为75％。

4、地质资料：建筑场地土层自下而上依次为杂填土层，粉质粘土层，粗砂层，细砂层，砾砂层。

采用天然地基，持力层为粉质粘土，地基承载力特征值f ak=150kPa, 深度距地表2.5m, 无地下水。

场地地震烈度为Ⅵ度，抗震等级三级5、技术要求：满足工程施工图深度要求III、毕业设计(论文)工作内容：1、查阅并收集与框架结构住宅楼设计相关的国内外文献资料，完成开题报告和科技文献翻译。

2、建筑设计阶段：确定建筑空间及构造方案，给出必要的建筑设计说明，图纸目录，建筑总平面图，底层、标准层、顶层及屋面平面图，正立面、侧立面图，剖面图，墙身剖面大样等建筑施工图纸。

3、荷载计算：包括屋面和各楼层面荷载计算。

4、框架结构内力计算(选取一榀典型框架，手工进行内力分析)。

5、内力组合计算; 配筋及变形计算(梁、柱配筋计算)。

6、基础及其他构件设计(基础配筋、现浇楼梯、雨蓬、檐口、悬挑、梁板设计计算等)。

7、PKPM计算复核及结构施工图绘制。

8、撰写和整理设计计算书、打印图纸等设计文件，准备答辩。

Ⅳ、主要参考资料：1. 混凝土结构设计规范（GB50010-2002）2. 建筑结构荷载规范（GB50009-2001）3. 建筑地基基础设计规范（GB50007－2002）4. 建筑抗震设计规范(GB50011-2001)5. 建筑设计防火规范(GB50016—2006)6. 平面整体表示方法制图规则和构造详图(03G101)7、系土木工程专业班学生（签名）：填写日期：2008 年 3 月 3 日指导教师（签名）：助理指导教师(并指出所负责的部分)：系主任（签名）：附注:任务书应该附在已完成的毕业设计说明书首页。
