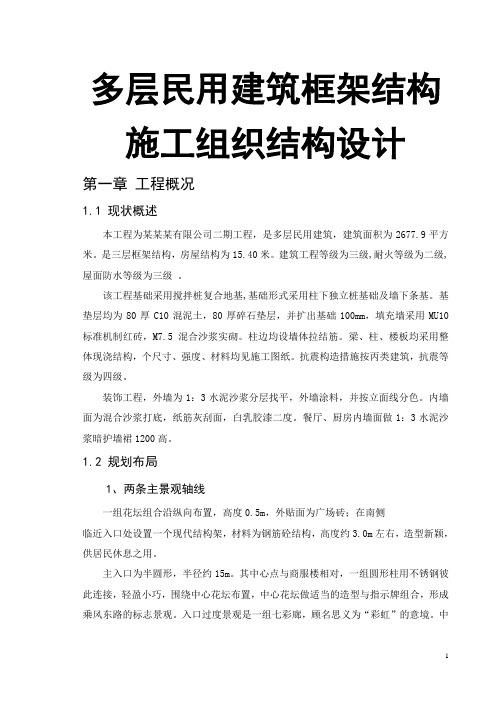

多层民用建筑框架结构施工组织结构设计第一章工程概况1.1 现状概述本工程为某某某有限公司二期工程，是多层民用建筑，建筑面积为2677.9平方米。
是三层框架结构，房屋结构为15.40米。
建筑工程等级为三级,耐火等级为二级,屋面防水等级为三级。
该工程基础采用搅拌桩复合地基,基础形式采用柱下独立桩基础及墙下条基。
基垫层均为80厚C10混泥土，80厚碎石垫层，并扩出基础100mm，填充墙采用MU10标准机制红砖，M7.5混合沙浆实砌。
柱边均设墙体拉结筋。
梁、柱、楼板均采用整体现浇结构，个尺寸、强度、材料均见施工图纸。
抗震构造措施按丙类建筑，抗震等级为四级。
装饰工程，外墙为1：3水泥沙浆分层找平，外墙涂料，并按立面线分色。
内墙面为混合沙浆打底，纸筋灰刮面，白乳胶漆二度。
餐厅、厨房内墙面做1：3水泥沙浆暗护墙裙1200高。
1.2 规划布局1、两条主景观轴线一组花坛组合沿纵向布置，高度0.5m，外贴面为广场砖；在南侧临近入口处设置一个现代结构架，材料为钢筋砼结构，高度约3.0m左右，造型新颖，供居民休息之用。
主入口为半圆形，半径约15m。
其中心点与商服楼相对，一组圆形柱用不锈钢彼此连接，轻盈小巧，围绕中心花坛布置，中心花坛做适当的造型与指示牌组合，形成乘风东路的标志景观。
入口过度景观是一组七彩廊，顾名思义为“彩虹”的意境。
中心广场为椭圆形，面积约6900平方米，其中心为两条景观轴交点，设置一个抬生平台，三级踏步，高度约0.6m，中心旋转一个彩色不锈钢雕塑，高度约8-10m，要求主题明确。
椭圆形端点处是旱地喷泉，半径约10m，设置配套音乐与灯光照明，中心为主要喷水区域，周围设置的几个石球，内部含有暗管喷水，增加趣味性。
喷泉旁设置一个廊架，钢筋砼结构，造型粗旷中带有细腻，方便居民休息。
雕塑与旱喷泉分开布置，目的是为了突出中心，同时景观的分开布置方便引导人流的集散，从而有效的利用广场面积。
相对的另一主入口进行弱化设计，采用方形与环路组合进行规划，点缀几根装饰柱形成竖向空间，以一片草坪砖将广场与外部人行道相连接。
第一章编制依据与编制说明 (4)第二章工程概况和工程特点 (5)2.1工程概况 (5)2.2工程特点 (9)2.3工程难点 (9)2.4现场施工条件 (9)第三章施工部署 (9)3.1指导思想 (10)3.2施工阶段划分及主要内容 (10)3.3施工流程 (11)3.4主体结构施工流水区段的划分 (13)3.5施工准备 (13)3.6工程管理目标 (17)第四章施工进度计划 (20)4.1工期目标 (20)4.2主要施工进度计划安排 (20)12、其它单位工程根据实际情况与业主协商另行安排施工计划。
(20)4.3工期保证措施 (20)4.4施工进度计划滞后的应急措施 (22)第五章施工总平面布置及管理 (24)5.1施工总平面布置 (24)5.2施工总平面管理 (25)第六章主要分部（分项）工程施工方法 (29)6.1施工测量 (29)6.2预应力管桩工程 (32)6.4土方工程与基础施工方法 (36)6.5钢筋工程 (37)6.6模板工程 (43)6.7混凝土工程 (47)6.9砌体工程 (52)6.10装饰工程 (55)6.11外脚手架施工方案 (64)6.12厂区屋面工程第七章对各专业施工单位的配合管理 (94)7.1配合管理目标 (94)7.2配合管理原则 (94)7.3配合管理方法 (94)7.4配合管理内容 (95)第八章设备机械配置及材料进场安排 (99)8.1设备机械配置 (99)8.2材料计划 (100)第九章组织管理架构及人力资源配备 (101)9.1项目组织管理架构 (101)9.2劳动力计划与管理 (106)第十章工程质量管理与保证措施 (109)10.1工程质量管理体系 (109)10.2质量职责 (112)10.3质量及创优计划保证措施 (113)10.4工程回访及质量保修 (148)第十一章文明施工及安全保证措施 (149)11.1文明施工保证措施 (149)11.2环境保护措施 (156)11.4信息化管理措施 (167)第一章编制依据与编制说明1、编制依据1.1广州市****城市建筑设计院有限公司设计的**** （广州）实业有限公司厂区一期工程建筑、结构和安装各专业以及厂区给排水、道路、围墙、雨水、污水等施工图；1.2中华人民共和国国家、行业或地方颁布的有关现行施工规范、标准、规程、法规和图集；1.3现场实际情况；1.4本单位有关管理制度；1.5与业主签订的工程施工承包合同。
多层钢框架结构课程设计一、课程目标知识目标：1. 让学生理解多层钢框架结构的基本概念，掌握其组成原理及分类。
2. 使学生掌握多层钢框架结构的设计原则和计算方法，能够运用相关公式进行简单结构分析。
3. 帮助学生了解多层钢框架结构在实际工程中的应用，掌握相关施工技术及验收标准。
技能目标：1. 培养学生运用专业软件进行多层钢框架结构设计和分析的能力。
2. 培养学生根据实际工程需求，编制多层钢框架结构施工方案的能力。
3. 提高学生团队协作能力，学会在项目中进行有效沟通和分工合作。
情感态度价值观目标：1. 培养学生对建筑结构工程的热爱，激发学习兴趣，树立良好的职业素养。
2. 培养学生严谨的科学态度，注重实践操作，强调安全意识，养成良好的工程习惯。
3. 培养学生具有创新精神和环保意识，关注建筑行业的发展趋势，为我国建筑事业做出贡献。
本课程针对高年级学生，结合课程性质、学生特点和教学要求，将目标分解为具体的学习成果。
课程旨在帮助学生系统地掌握多层钢框架结构的相关知识，提高学生的实际操作能力和工程素养，为未来从事建筑结构设计、施工和管理等工作打下坚实基础。
二、教学内容1. 多层钢框架结构基本概念：包括结构组成、分类及特点，对应教材第一章内容。
- 钢框架结构定义及发展概况- 钢框架结构的分类及组成原理2. 多层钢框架结构设计原则与计算方法：包括结构设计的基本原则、受力分析及计算方法，对应教材第二章内容。
- 结构设计基本原则及规范要求- 受力分析及内力组合- 钢框架结构计算方法及公式应用3. 多层钢框架结构施工技术及验收标准：包括施工工艺、施工组织设计及验收要求，对应教材第三章内容。
- 钢结构施工工艺及操作要点- 施工组织设计及施工方案编制- 验收标准及质量控制措施4. 多层钢框架结构工程实例分析：结合实际案例，分析多层钢框架结构的设计、施工及管理过程，对应教材第四章内容。
- 工程实例介绍及问题分析- 设计与施工方案探讨- 工程管理与优化措施5. 多层钢框架结构设计软件应用：介绍相关设计软件的使用方法，对应教材第五章内容。
多层框架结构施工组织设计本多层框架结构施工组织设计完整版本
前言
随着城市化进程的加速，高层建筑日益增多，多层框架结构也因其优越的结构性能而被广泛采用。
然而，在多层框架结构的施工组织中存在一些挑战，如何对其进行合理且高效的施工组织设计成为一个重要问题。
施工组织设计原则
1. 合理确定施工方案，充分考虑多层框架结构的结构性能和施工工期；
2. 完善施工工艺流程，确保施工质量和安全；
3. 充分利用先进的施工技术和设备，提高施工效率；
4. 保障施工现场卫生与环保；
5. 合理管理现场人员，确保施工队伍的稳定性。
多层框架结构施工组织设计步骤
1. 项目可行性研究；
2. 前期准备工作；
3. 施工方案制定；
4. 施工机构和人员组建；
5. 施工现场管理；
6. 安全生产；
7. 施工质量管理；
8. 现场卫生与环保。
施工组织设计的重要意义
多层框架结构施工组织设计的科学性、合理性和高效性，直接关系到工程建设的质量和持久性，对于提高施工质量和节约工期，降低施工成本和维修费用，对推动工程建设的可持续发展和城市化进程具有重要的意义。
结论
多层框架结构施工组织设计是工程建设至关重要的部分，应根据实际情况制定合理的施工组织设计方案，协调各方面资源，实现高质量、高效率施工，推动可持续发展和城市化进程。
以上为多层框架结构施工组织设计完整版本。

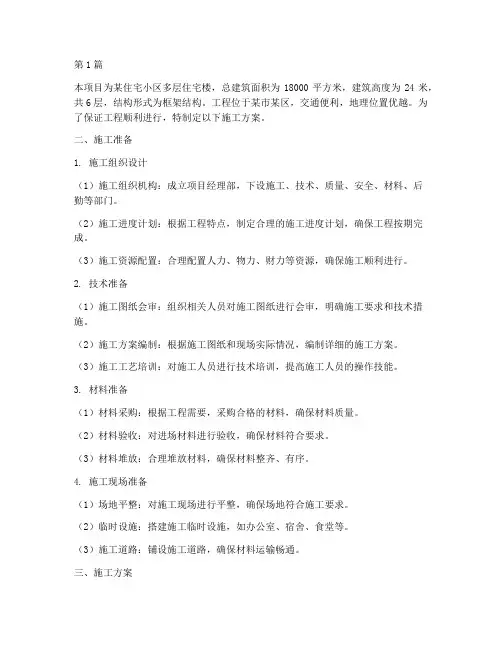

第1篇本项目为某住宅小区多层住宅楼，总建筑面积为18000平方米，建筑高度为24米，共6层，结构形式为框架结构。
工程位于某市某区，交通便利，地理位置优越。
为了保证工程顺利进行，特制定以下施工方案。
二、施工准备1. 施工组织设计（1）施工组织机构：成立项目经理部，下设施工、技术、质量、安全、材料、后勤等部门。
（2）施工进度计划：根据工程特点，制定合理的施工进度计划，确保工程按期完成。
（3）施工资源配置：合理配置人力、物力、财力等资源，确保施工顺利进行。
2. 技术准备（1）施工图纸会审：组织相关人员对施工图纸进行会审，明确施工要求和技术措施。
（2）施工方案编制：根据施工图纸和现场实际情况，编制详细的施工方案。
（3）施工工艺培训：对施工人员进行技术培训，提高施工人员的操作技能。
3. 材料准备（1）材料采购：根据工程需要，采购合格的材料，确保材料质量。
（2）材料验收：对进场材料进行验收，确保材料符合要求。
（3）材料堆放：合理堆放材料，确保材料整齐、有序。
4. 施工现场准备（1）场地平整：对施工现场进行平整，确保场地符合施工要求。
（2）临时设施：搭建施工临时设施，如办公室、宿舍、食堂等。
（3）施工道路：铺设施工道路，确保材料运输畅通。
三、施工方案1. 基础工程（1）基础开挖：根据设计要求，进行基础开挖，确保基础深度符合要求。
（2）垫层施工：铺设垫层，确保垫层平整、密实。
（3）基础施工：按照设计要求，进行基础施工，确保基础质量。
2. 框架结构施工（1）柱子施工：按照设计要求，进行柱子施工，确保柱子垂直、平整。
（2）梁板施工：按照设计要求，进行梁板施工，确保梁板尺寸准确、平整。
（3）楼板钢筋绑扎：按照设计要求，进行楼板钢筋绑扎，确保钢筋位置准确、牢固。
（4）混凝土浇筑：按照设计要求，进行混凝土浇筑，确保混凝土质量。
3. 装饰装修工程（1）墙面施工：按照设计要求，进行墙面施工，确保墙面平整、美观。
（2）地面施工：按照设计要求，进行地面施工，确保地面平整、牢固。

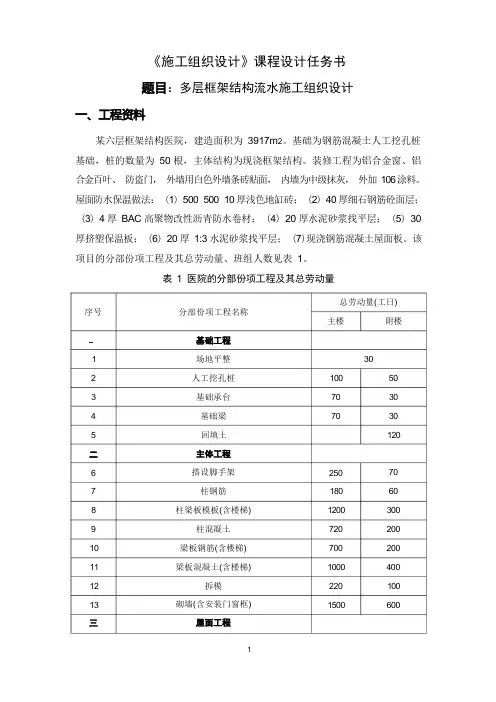

《施工组织设计》课程设计任务书：多层框架结构流水施工组织设计某六层框架结构医院，建造面积为3917m2。
基础为钢筋混凝土人工挖孔桩基础，桩的数量为50 根，主体结构为现浇框架结构。
装修工程为铝合金窗、铝合金百叶、防盗门，外墙用白色外墙条砖贴面，内墙为中级抹灰，外加106 涂料。
屋面防水保温做法： (1) 500×500×10 厚浅色地缸砖； (2) 40 厚细石钢筋砼面层；(3) 4 厚BAC 高聚物改性沥青防水卷材； (4) 20 厚水泥砂浆找平层； (5) 30 厚挤塑保温板； (6) 20 厚1:3 水泥砂浆找平层； (7)现浇钢筋混凝土屋面板。
该项目的分部份项工程及其总劳动量、班组人数见表1。
表1 医院的分部份项工程及其总劳动量序号1 2 3 4 56 7 8 910111213分部份项工程名称场地平整人工挖孔桩基础承台基础梁回填土搭设脚手架柱钢筋柱梁板模板(含楼梯)柱混凝土梁板钢筋(含楼梯)梁板混凝土(含楼梯)拆模砌墙(含安装门窗框)总劳动量(工日)主楼3010070701202501801200720700100022015007060300200200400100600503030附楼14 屋面防水层130 5015 屋面保温隔热层70 2516 楼地面、楼梯玻化砖贴面1100 38017 天棚、墙面中级抹灰1500 35018 铝合金窗、铝合金百叶安装250 10019 胶合板门安装120 4020 天棚墙面106 涂料85 4521 油漆85 4522 贴外墙面砖850 45023 拆除脚手架、室外工程24 卫生设备安装25 电气设备安装1、确定流水参数：施工段，参预流水的施工过程数(施工过程可根据工种进行适当的合并)，各施工过程之间的工艺及组织顺序(画工艺及组织流线图)，各施工班组的人数，流水节拍、各分部工程的专业流水种类、工艺及组织间歇时间，流水步距，估计总工期。
多层整体装配式钢筋混凝土框架结构综合楼施工组织课程设计1工程概况1.1工程特征本工程为衡阳市某厂综合楼，位于金花路，由I部和II部组成L型转角楼。
采用现浇柱，预制梁，整体装配式钢筋混凝土框架结构。
（1）层高及建筑面积：I部五层，顶高21m，层高4.2m，II部为六层，顶高23.1m，1-2层层高4.8m，3、4、5层层高为3.3m，6层层高为3.6m。
总建筑面积7834m2。
（2）绝对标高，±0.00相当于绝对标高425.044。
（3）结构方案：本工程为装配整体式框架结构，横向框架梁为预制迭合梁，纵向框架梁，次梁，柱，楼梯等均为现浇。
楼盖除厕所、盥洗、水箱间及二层售饭处为现浇外，其余均为预制空心板，上有4cm整浇层。
墙体为非承重墙，外墙为240m厚普通粘土砖墙，内墙为大孔空心砖墙。
施工时横向预制梁吊装后再现浇纵向框架梁和次梁。
（4）楼地面：水泥砂浆地面用于II部厨房和库房，教室宿舍等。
水磨石地面用于上述以外的其它部位，底层地面垫层为60厚100#素混凝土。
（5）顶棚及墙面：I部楼梯间为石膏板隔墙，贴白色塑料壁纸。
其它顶棚及墙面均为石灰砂浆打底，纸筋灰罩面，喷白灰浆二道。
（6）外墙面：为绿色水刷石，局部构件（檐口、阳台、雨蓬）及凸出墙面壁柱等贴马赛克。
（7）屋面防水层：沥青胶隔汽层，水泥蛭石保温层，三毡四油防水层上铺绿豆砂。
1.2施工工期要求基础工程由甲方自己完成。
施工单位由0.00开始，总工期为8个月。
从2013年3月1日至同年10月30竣工。
1.3地质及环境条件由勘测报告，土壤为一级大孔性黄土，天然地基承载力为15T/m2，地下水位在地表下6-7m。
建筑场地北面和东面，南面均紧邻厂区，以墙为界，西南为金花路（见总平面图）。
1.4气象条件夏秋两季主导风向偏东，冬季北偏西。
雨季为4、5两月。
1.5施工技术经济条件本工程由衡阳市某建筑公司承担，该公司分派一个施工队负责。
施工队有瓦工和抹灰工80人，木工24人，钢筋工15人，混凝土工40人，机械工8人，安装工12人，油漆工15人，共194人。
前言我公司被确认参加广德绥安新天地F-3楼、F-4楼、F-5楼工程的投标，表示十分感谢。
在认真阅读招标文件和对本工程现场实地勘查的基础上，组织了本次工程的投标工作。
本施工组织设计是我公司对广德绥安新天地F-3楼、F-4楼、F-5楼工程的投标文件之一，它体现了我公司对本工程施工的总体构思和部署。
若我们有幸中标，我们将遵循国家的技术管理标准的有关规定，以及我公司的质量体系文件，在图纸会审后，按照施工组织设计所确定的原则，编制详细的施工方案，用以指导工程的施工管理，以确保优质、高速、安全、文明地完成建设任务。
第一章指导思想与实施目标第一节指导思想我公司以承担该工程施工为荣，公司领导非常重视，当作重中之重安排施工，坚决贯彻“百年大计、质量第一”和“安全第一，预防为主”的质量方针和安全方针，认真执行我公司制定的“精心施工，科学管理至诚服务、创建名牌”的质量方针，建立工程质量保证体系，选配高素质的项目经理，积极推广应用新技术、新工艺、新设备、新材料，精心组织科学管理，严格按设计图纸、技术标准、质量标准、施工验收规范、安全文明施工规定等进行施工，加强过程控制，施工现场加强统一指挥调度，做好人力、物力、材料和机械设备的平衡工作，实现流水、穿插和交叉作业，三班生产，环环扣紧，农忙季节不停工，千方百计缩短工期，要按招标书规定的210d 如期完成，做到质量高、进度快、工期短、造价省，一次验收成优的目标；优质高速地完成本工程的施工任务，创出宣城乃至安徽省一流的精品工程。
第二节实施目标1．质量目标我公司将带领公司职工鼓足干劲，本着“高速、优质、低耗、安全”的原则，确定创市优质主体工程的质量目标。
我们的质量方针是“满足顾客要求为宗旨，实现质量承诺为准则，领先行业标准为目标”。
结合本工程的特点，我们制定以下的质量目标：本工程达市优质主体工程。
具体分解为:各类原材料符合设计要求，各种试验检测资料齐全，混凝土试件强度合格率达100%，分项工程一次评审合格率100%，优良率90%以上，单位工程达到全优。

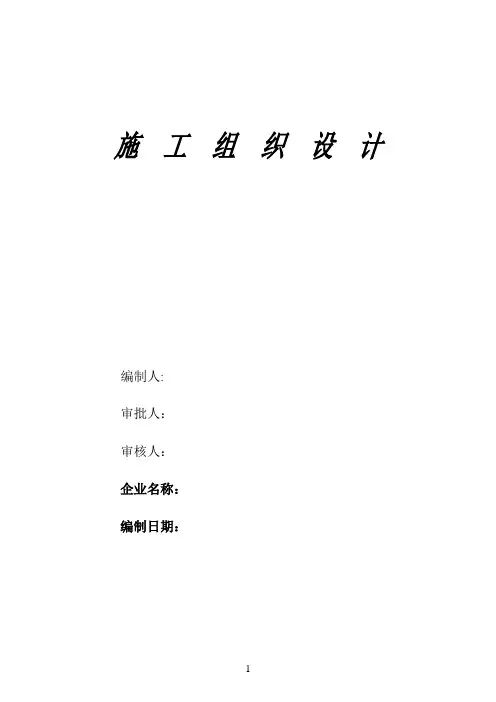

施工组织设计编制人:审批人：审核人：企业名称：编制日期：目录一、编制依据 (03)二、工程概况 (03)三、施工准备工作 (04)四、施工管理组织机构 (04)五、施工方案及分部分项施工方法 (05)六、施工进度计划及主要工期控制点 (18)七、施工现场平面布置图及水电用量计划安排 (18)八、质量保证措施 (18)九、工期保证措施 (21)十、安全文明施工措施 (25)十一、工程投入的主要施工机械设备情况、主要施工机械进场计划 (27)十二、季节性施工计划安排 (31)十三、文明施工的技术组织措施 (34)十四、新工艺、新技术的推广应用及质量通病的防治方法 (37)十五、消防保卫措施 (39)十六、成品、半成品保护措施 (39)十七、计划、统计和信息管理 (39)十八、竣工验收及保修服务 (40)十九、项目管理机构配备情况 (41)一、编制依据1、依据国家标准《建筑工程项目管理规范》GB/T50326-20062、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）3、《建筑施工安全检查标准》JGJ59－20114、《施工现场临时用电安全技术规范》JGJ46-20055、《工程测量规范》GB50026-20076、《建筑内部装修设计防火规范》GB502227、《建筑地面设计规范》GB500378、《建筑装饰装修工程质量验收规范》GB50210-20019、《民用建筑工程室内环境污染控制规范》GB50325-201010、《大体积混凝土施工规范》GB50496-2009二、工程概况双氧水项目配电室框架土建工程。
1、建筑概况：双氧水项目配电室框架土建工程，建筑总高度为16.9m。
南北长34米，东西长33米。
地上4层，层高4.8米，建筑面积：4547平方米。
建筑结构形式为框架结构，基础类型：柱下条形基础。
结构的设计使用年限50年，建筑结构的安全等级为二级，地基基础设计等级为丙级，建筑抗震设防类别为乙类，场地地震基本烈度为7度，设计地震分组为第二组，场地基本地震加速度值为0.15g，框架抗震等级为二级。
目录第一篇、编制依据第二篇、工程概况第三篇、主要施工方法第四篇、劳动力安排计划第五篇、拟使用的主要及材料进场计划第六篇、拟使用主要施工机械及进场计划第七篇、确保工程质量的技术组织措施第八篇、确保安全生产文明施工的技术组织措施第九篇、确保工期的技术组织措施第十篇、确保工程节能的技术组织措施第十一篇、危险性较大的分部分项工程的专项施工方案第十二篇、防止或减少施工现场粉尘、废水、废物、噪声、振动等对环境的危害和污染的措施第十三篇、冬(雨）季施工措施第十四篇、施工总进度表和工期网络图第十五篇、施工总平面图第一篇、编制依据1、施工招标文件；2、工程施工图纸；3、工程工程量清单；4、建设单位提供的施工条件，如施工场地、水、电供应等；5、国家现行的基本建设法令、规范、规程。
6、我公司有关工程施工及质量、职业健康安全、环境保护体系规范。
第二篇、工程概况建筑面积：14252.2㎡，其中车间面积为一层5591.5㎡，二层5403.4㎡，辅房建筑面积3140㎡，出屋面楼梯面积为117.3㎡。
建筑层数：厂房两层，辅房四层建筑高度：厂房10.65m，辅房15.15m。
结构形式：钢筋混凝土框架结构耐火等级：二级抗震设防烈度：八度使用年限：50年墙体工程：外墙构造：240厚Mu10非粘土多孔砖，M7.5混合砂浆砌筑，外装饰为喷涂真漆；内墙构造：除注明外为240厚Mu10非粘土多孔砖，M7.5混合砂浆砌筑。
墙身防潮层：在室内地坪下60mm处，做20厚1：2水泥砂浆骨加5%防水剂的墙身防潮层。
屋面工程：本工程屋面防水等级为Ⅱ级，防水层合理使用年限为15年。
门窗工程外窗采用90系列铝合金推拉窗，外窗玻璃均6+12（A)+6中空玻璃，卫生间门窗玻璃均采用内面磨砂玻璃，内部观察窗采用90系列铝合金推拉窗，玻璃为6厚浮法白玻。
外墙工程车间外墙：浅灰色真石漆墙面（具体位置、分隔见立面图）具体做法（由外到内）1、罩面漆涂刷2、喷浅灰色仿石涂料（分隔缝详见立面详图）3、6厚1：2.5水泥砂浆找平4、12厚1：3水泥砂浆打底扫毛或划出纹道5、基层墙体辅房外墙：浅灰色真石漆墙面（具体位置、分隔见立面图）具体做法（由外到内）1、罩面漆涂刷2、喷浅灰色仿石涂料（分隔缝详见立面详图）3、抹面胶复合玻纤网格布4、30厚挤塑聚苯保温层（具体做法参见10J121外墙A1）5、胶粘剂6、3厚1：2.5水泥砂浆找平7、基层墙体车间楼地面工程一、车间内一层±0.000标高为水磨石地面，荷载为30KN/m2,做法如下：1、10厚1：2.5水泥彩色石子（中小八厘石子）地面，表面磨光打蜡2、20厚1：3水泥砂浆结合层，干后卧铜条分隔（铜条打眼穿22号镀锌低碳钢丝卧牢，每米4眼）3、水泥砂浆一道（内掺建筑胶）4、200厚C25混凝土垫层5、300厚碎石垫层，碎石应合理级配，粒径为10-40，铺设时应分层压实，灌注M2.5混合砂浆6、素土夯实，压实系数为0.95，地基承载力fak≧50kpa(虚铺厚度≦300逐层夯实）二、车间内二层6.000标高水磨石楼面做法如下：1、10厚1：2.5水泥彩色石子（中小八厘石子）地面，表面磨光打蜡2、20厚1：3水泥砂浆结合层，干后卧铜条分隔（铜条打眼穿22号镀锌低碳钢丝卧牢，每米4眼）3、水泥砂浆一道（内掺建筑胶）4、现浇钢筋混凝土楼板或预制楼板现浇叠合层第三篇、主要施工方法（一）、测量工程1、测量依据（1）国家现行规范：《工程测量规范》（GB50026—93）；（2）业主方及其有关单位组织的施工现场有关测量控制点的交接和提供的相关资料。

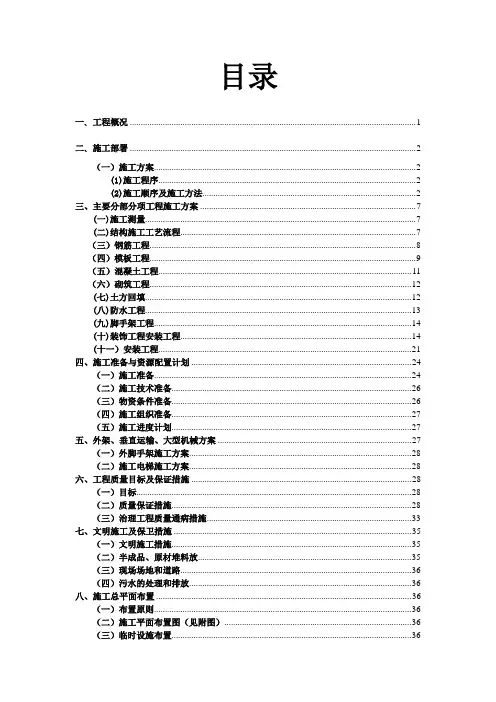

目录一、工程概况 0二、施工部署 (2)（一）施工方案 (2)(1)施工程序 (2)(2)施工顺序及施工方法 (2)三、主要分部分项工程施工方案 (6)(一)施工测量 (6)(二)结构施工工艺流程 (7)（三）钢筋工程 (7)（四）模板工程 (9)（五）混凝土工程 (10)（六）砌筑工程 (11)(七)土方回填 (12)(八)防水工程 (12)(九)脚手架工程 (13)(十)装饰工程安装工程 (14)(十一）安装工程 (20)四、施工准备与资源配置计划 (24)（一）施工准备 (24)（二）施工技术准备 (25)（三）物资条件准备 (26)（四）施工组织准备 (27)（五）施工进度计划 (27)五、外架、垂直运输、大型机械方案 (27)（一）外脚手架施工方案 (27)（二）施工电梯施工方案 (28)六、工程质量目标及保证措施 (28)（一）目标 (28)（二）质量保证措施 (28)（三）治理工程质量通病措施 (32)七、文明施工及保卫措施 (35)（一）文明施工措施 (35)（二）半成品、原材堆料放 (35)（三）现场场地和道路 (35)（四）污水的处理和排放 (35)八、施工总平面布置 (36)（一）布置原则 (36)（二）施工平面布置图（见附图） (36)（三）临时设施布置 (36)一、工程概况（1）建筑工程概况该工程是1个单体建筑，建筑面积4569.5m2，建筑高度为18.75米，工程为框架结构，本工程耐火等级为二级，耐久等级为二级，屋面防水等级为Ⅱ级，抗震设防类别为丙类建筑，抗震设防烈度为6度抗震，建筑设计使用年限50年。
（2）建筑设计概况：本建筑全长70.74m，宽24.64m，建筑总面积约为4569㎡；层高为3.3m，檐口标高18.75m。
室内普通墙面抹混合砂浆，卫生间采用瓷砖墙面；门厅、走道、楼梯间采用磨光花岗岩板地面，办公室、实验室采用铺地砖地面，卫生间采用防滑地砖防水地面，卫生间采用聚氨酯涂膜防水；外墙用乳胶漆刷涂，铝合金幕墙；门采用铝合金弹簧门，木夹板门，全玻门，防盗门，窗采用铝合金窗和铝合金推拉窗；屋面水泥砂浆找平层上做SBS防水卷材一层。
（3）结构设计概况：结构形式为框架结构，C15混凝土垫层，墙面24墙为加气混凝土砌块填充墙，12墙为水泥珍珠岩板。
工程耐火等级为二级，耐久等级为二级，屋面防水等级为二级；结构设防等级与设防烈度：抗震设防类别为丙类建筑，抗震设防烈度为6度抗震，抗震等级为二级。
拟建建筑物15m拟建建筑周边环境及建筑内部布局简图（4）地质及环境条件根据勘测报告：土壤为普通粘土，天然地基承载力为200KN/M2, 地下水位在7-8米处。
（5）工期开工日期：2012年3月1日；工程竣工日期：2012年10月1日。
（6）施工技术经济条件A.运输条件：该工程位于市南郊，厂区内的道路可通行30吨内各种载重汽车，交通便利，施工中各种设备、构件、材料可直接运抵现场；B.钢筋由公司的加工厂加工成型后运至现场，故现场不设钢筋加工机械设备；C.混凝土预制空心板等预制构件由专业预制构件厂订做，并在安装前运至现场；D.在现场设置混凝土搅拌站制备混凝土；E.水是由本市城市自来水管网提供的饮用水，电源为本市民网提供的380/220V交流电；F.本工程由××建筑工程公司总承包，公司各种机械设备齐全，技术力量雄厚，劳动力由××公司工程处统一调配；G.建筑材料齐全，砂、石、钢筋、水泥由本地区提供。
二、施工部署（一）施工方案(1)施工程序A.划分施工段按建筑物的自然层将工程划分为6个施工层。
在5、6轴间留设施工缝，此疑将每层分为Ⅰ段和Ⅱ段两个施工段。
平面方向为1~5轴为Ⅰ段，6~10轴为Ⅱ段，垂直方向按结构层划分。
B.确定施工流向平面方向施工为Ⅰ→Ⅱ段，垂直方向为一层→二层→三层→四层→五层→六层。
C.施工阶段分为两个阶段：基础工程→主体工程（一层、二层、三层、四层、五层、六层）。
（2）施工顺序及施工方法1础工程施工的顺序：测量放线→机械开挖→人工修理基坑→浇混凝土垫层→扎基础钢筋→支基础模板→浇基础混凝土→拆模→回填土。
A、测量放线。
根据建设单位、监理公司提供的定位依据和定位放线通知单，在校核定位无误后，进行定们放线。
其中角度用J2型经纬仪测设，距离用经检核的钢尺量取，在各主轴线延长线上加设附桩，并妥善保护。
用S3水准仪测设工程的正负零。
在该工程附近不会发生沉降的地方测设3个心上的正负零点，作为该项工程的控制高程点。
根据施工图及围垅上的坐标轴线，在工程地址平面上用白石灰粉标出基坑土方的控取范围。
土方施工的平面图见图1，剖面图见图2图1.土方施工平面图机械挖掘方向200图2.基坑平面剖面图B 、土方开挖。
采取独立基坑放坡开挖，当考虑机械开挖、机械运输土方时，机械对边坡的动载影响，采用的过坡坡度为i =1：0.67。
机械开挖采用反铲式挖掘机，并配合5台自卸式5t 汽车进行，将部分土外运。
机械挖土时，在现场适当位置架设S3水准仪，随时检查基坑的深度，防止出现超挖现象。
柱基基坑底面预留200mm 土由人工挖土时修整。
在雨季土方施工应采取的措施：a 、密切关注天气预报，抓住停雨的空隙进行机械开挖施工。
机挖时预留200mm厚的土，在浇筑混凝土垫层时再迅速挖去，防止浸泡后土的承载力下降。
b 、在基坑内设集水沟，采用潜水泵排水。
c 、采用彩条布和小楠竹搭设可移动的简单抗雨棚，下小雨时人仍可以在棚内作业。
C ．基础混凝土施工a 、定位放线。
根据围垅上的轴线，对柱的基础进行定位，在垫层上弹好墨线。
基坑中各主轴线可利用各主轴线延长线上的附桩用经纬仪将主轴传递至基坑中。
b 、现场绑扎钢筋。
钢筋在加工厂加工好，现场则对照施工图进行绑扎，或焊接定位。
钢筋安装前，认真检查尺寸、直径、级别和形状，防止钢筋安装错误，并注意留好柱的插筋。
c 、支模板。
阶梯形基础采用木模。
木模的定型制作在现场的木工棚内完成。
木模的位置要由墨线检验，并用木枋将其固定牢靠。
钢筋与模板的间隙采用预制的 砂浆垫块隔离，保证钢筋的保护层厚度。
基础中保护层为35mm 。
模板内面刷上脱模剂，以便拆模。
d 、混凝土浇捣。
混凝土先由科研所根据材料试验提供混凝土配合比的设计通知书，在工地简易计量站中将砂、石、水泥、水进行试配，检查其坍落度是否满足施工的要求，并按规定留置混凝土试块。
混凝土满足要求后，可进行入模浇筑。
混凝土现场采用两轮手推车运输，在水平浇灌道（钢管、竹架板搭设）上运送，采用溜筒下送入模。
先完成下部台阶混凝土浇筑，待其终凝前进行上部台阶的浇筑。
配专人操作混凝土振动棒，并配备专人进行混凝土台阶的表面抹平压实。
e 、拆模。
在混凝土强度达1.2MPa 后（20℃时约24h ）可以拆除混凝土基础侧木模，拆模时要注意保护混凝土不被拉动和碰缺。
D 、土方回填。
混凝土强度达2.5MPa （15℃，3d 龄期可达35%强度），可以进行基坑土方人工回填。
回填分两次进行，第一次回填土800mm （每层250~350mm ），第二次回填900mm （每层250~350mm ），两次回填分2d 完成。
2.主体工程施工顺序：测轴线定柱位→绑扎一层柱钢筋→支柱模→浇柱混凝土→支梁底模→绑扎梁钢筋→支梁侧模→浇梁混凝土→安装吊装预制空心板楼面→进入第二层的测轴线定柱位。
A ．轴线传递。
用经纬仪将各主轴经从基础投测至主体上，用红色油漆标记，并妥善保护，作为向上各层施工的依据。
在每个建筑物阳角处用吊锤向上传递各点，作为各主轴线的控制基准点。
B ．高程传递。
用水准仪反控制标高从基础面测设至主体的各个大角上，用经过检核的钢尺向上层直接量取高度，作为其上各层楼面标高的控制，在各层用水准仪检查各传递高程点的相对正确性。
C ．沉降观测。
沉降观测的点位布置在房屋四周，共布置4个测点。
观测点采用L50镀锌角钢制作，一端与预埋于柱内的铁件焊接，出墙面一端焊一钢球。
观测点安设稳固后及时进行第一次观测记录，然而每施工一层观测一次，直到竣工。
编制观测成果表，移交建设单位。
D ．柱钢筋绑扎。
混凝土柱内的竖筋采用电渣压力焊接头，1/2有接头的竖筋要错开45d 以上，且不小于60mm 。
箍筋采用人工绑扎安装。
钢筋均由场外工厂加工成型进场，棚内堆放，地势要高，避免雨后受潮腐蚀表面，钢筋的下料，制作严格按设计和施工规范进行。
E ．柱模板安装。
采用组合钢模板。
混凝土柱截面为400mm ×450mm ，采用200mm 、250mm 两种标准钢模板拼装。
槽钢柱箍和钢架管箍加固，沿柱高600mm 设置一道箍，柱子支模至梁底，并用支撑支牢。
柱装模断面见图3，本工程柱模板共计准备一个施工层33个柱的钢模板。
在梁柱结合部的异形部他，采用木模进行过渡。
模板安装前均进行平面修理，并刷脱模剂等。
混凝土浇筑前进行轴线和垂直度的校验。
支模架为扣件式钢架管。
钢模 2501200钢模2001200槽钢柱箍钢角膜1200混凝土柱400450图3.柱装模断面图F．混凝土柱浇筑。
现浇混凝土采用TQ-60塔吊负责运输。
在塔吊工作幅度内，用0．3立方米的料斗直接浇筑；在工作范围外，则将装好混凝土的小车吊到楼面上，再经过跳板运往浇筑地点。
柱的浇筑层高度一般为2m，以减少柱模板的水平侧向压力。
为此，在浇筑时，在6根柱之间依次流水进行，使每根柱中每一浇筑层的混凝土得到振捣、沉实以后，在初凝之前，再继续向上浇筑一层。
柱的施工缝则设在梁底。
柱的混凝土用插入式振动器振捣。
混凝土制备时，严格计量，特别注意用水量和砂的细度变化，常检查混凝土的坍落度，并按规定留置混凝土试块。
混凝土强度达1.2MPa后，可拆柱模板。
G．支梁底模。
本工程框架梁深500~800mm，有L、T形和矩形三种断面形状.采用组合钢模板,支撑为钢管脚手架。
梁底模中部匀起拱2‰,梁中采用对拉螺栓与钢管拉结(间距由梁深、梁厚决定,一般取0.5～0.8m)。
模支撑在每跨间开剪刀支撑两道。
支模架的支座采用铁垫支座，人员浇灌运输道及平台依实际临时钢架管搭设。
框架梁（KL）的支模见图4。
混凝土浇筑方向图4.框架梁支模平面布置图H.绑扎梁钢筋。
底模上弹线后，即可进行梁钢筋就位绑扎。
钢筋绑扎采用20~22号铁丝。
绑扎时注意钢筋位置正确，绑扎牢固。
受拉长度及绑扎点位置符合规范要求。
受拉钢筋搭接长度不应小于1.2la；受压钢筋搭接长度不小于0.85la，且不小于20d。
受力钢筋接头的位置应相互错开。
用预制水泥砂浆小垫块垫在钢筋与模板间，以控制保护层厚度。
垫块梅花形布置，其相互间距不大于1m。
钢筋安装完毕后，应根据施工图纸检查钢筋的级别、直径、数量、位置、间距是否正确，然后安装梁的侧模板。
在浇筑混凝土前对钢筋及预埋件进行检查验收，并作好隐蔽工程记录。
