关于某变电站低压侧中性点接地方式的选择概述摘要：电力系统中性点接地方式是配电网设计、规划和运行中的一个重要的综合性技术课题。
它对电力系统许多方面都有影响，不仅涉及到电网本身的安全可靠性、设备和线路的绝缘水平，而且对通讯干扰、人身安全有重要影响。
中性点接地方式的选择也是一个复杂的问题，要考虑电网结构、系统运行情况、线路的设备状况和周围自然环境等因素，还必须考虑人身安全、通信的干扰和供电可靠性的要求。
本文依托此现状就某新建变电站35千伏配电装置中性点接地方式的选择进行简要分析。
0背景根据某地电网规划，35千伏电网将逐渐退出电网，未来不新建35千伏变电站，投运的110千伏变电站和220千伏变电站将无35千伏电压等级。
但为某地北部大部分乡镇供电的35千伏变电站扔将运行十年或更久，目前为乡镇提供35千伏电源的上级变电站目前仅有两座，其站内主变长期保持重载，大负荷方式下一旦出现线路或设备故障就有可能导致某地北部大面积停电。
为暂时缓解供电压力，提高35千伏电网转供能力，同时优化35千伏网架结构，需要部分新建变电站在建设初期考虑35千伏电压等级配电设备，远期拆除。
因规划均以高压电缆通过城市综合管廊联络出线，而35千伏电网以架空线为主，此现状导致未来新建35千伏出线存在电缆线路+架空线路并存的情况。
1.1国内外现状综述对于中压配电网的中性点接地方式问题，世界各国有着不同的观点及运行经验。
因此，世界各个国家，甚至一个国家中的不同城市中，中压配电网的中性点接地方式都不尽相同，主要根据各自中压配电网的运行经验和传统来确定。
1.1.1 国外发展现状（1）前苏联及东欧前苏联规定在下列情况下采用中性点不接地方式：6kV电网单相接地电流小于30A；10kV电网单相接地电流小于20A；15~20kV电网单相接地电流小于15A；35kV电网单相接地电流小于10A。
如果单相接地电流超过上述各值，则需采用中性点消弧线圈接地方式。
（2）西欧地区德国是世界上最早使用消弧线圈的国家，白1916年发明消弧线圈、1917年在Pleidelshein电厂首次投运，至今已有90多年的历史。

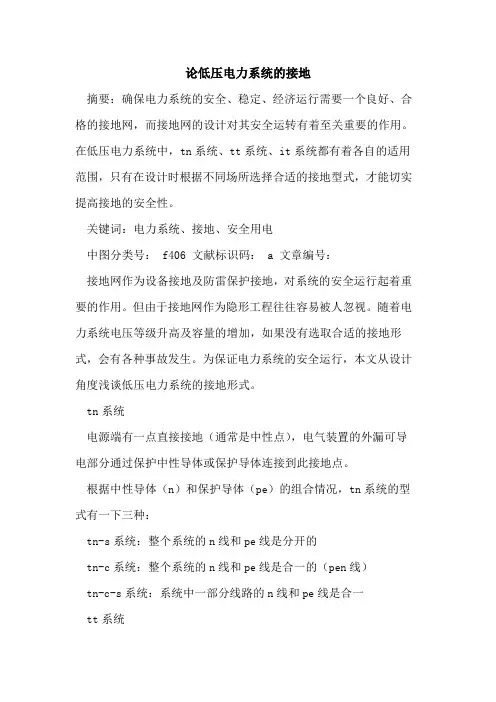

论低压电力系统的接地摘要：确保电力系统的安全、稳定、经济运行需要一个良好、合格的接地网，而接地网的设计对其安全运转有着至关重要的作用。
在低压电力系统中，tn系统、tt系统、it系统都有着各自的适用范围，只有在设计时根据不同场所选择合适的接地型式，才能切实提高接地的安全性。
关键词：电力系统、接地、安全用电中图分类号： f406 文献标识码： a 文章编号：接地网作为设备接地及防雷保护接地，对系统的安全运行起着重要的作用。
但由于接地网作为隐形工程往往容易被人忽视。
随着电力系统电压等级升高及容量的增加，如果没有选取合适的接地形式，会有各种事故发生。
为保证电力系统的安全运行，本文从设计角度浅谈低压电力系统的接地形式。
tn系统电源端有一点直接接地（通常是中性点），电气装置的外漏可导电部分通过保护中性导体或保护导体连接到此接地点。
根据中性导体（n）和保护导体（pe）的组合情况，tn系统的型式有一下三种：tn-s系统：整个系统的n线和pe线是分开的tn-c系统：整个系统的n线和pe线是合一的（pen线）tn-c-s系统：系统中一部分线路的n线和pe线是合一tt系统电源端有一点直接接地，电气装置的外漏可导电部分直接接地，此接地点在电气上独立于电源端的接地点it系统电源端带电部分不接地或有一点通过阻抗接地。
电气装置的外漏可导电部分直接接地系统接地型式的选用整个tn-s配电系统的中性线与保护线是分开的，具有tn-c系统的优点。
但用线多，价格较贵。
正常运行时pe线中没有任何电流流过，因此与pe线相连接的电气设备的金属外壳正常工作时没有电位，所以tn-s系统适用于对数据处理和精密电子仪器设备供电。
tn-s系统还适用于设有变电所的公共建筑、医院、有爆炸和火灾危险的厂房和场所、单项负荷比较集中的场所，数据处理设备、半导体整流设备和晶闸管设备比较集中的场所，洁净厂房，办公楼与科研楼，计算机站，通信局、站以及一般住宅、商店等民用建筑电气装置。

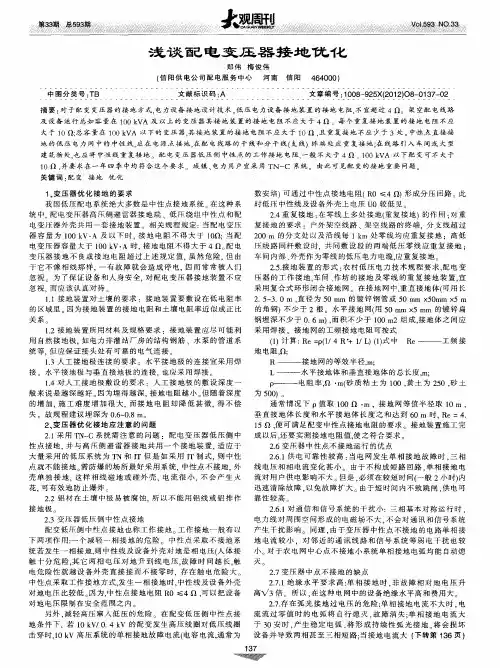

配电变压器及低压开关柜的接地方案探讨作者：付正义来源：《科学导报·科学工程与电力》2019年第16期关于地铁变电所中配电变压器及低压开关柜的接地做法不尽相同，本文主要对现存的几种做法进行分析比较，并给出推荐做法。
地铁的低压系统接地方式采用TN-S ，根据GB14050《系统接地的型式及安全技术要求》，系统的中性导体（N ）与保护导体（PE ）在电源处是连在一起的，其它部位是完全分开的，N 线和PE 线在在电源处统一接地，其它部分两者是分开的。
TN-S 系统正常运行时，N 线上有三相不平衡电流，PE 线上没有电流，PE 线上也没有电压，外露可导电部分接到PE线上，安全可靠。
在发生故障时，短路电流通过PE线流回电源中性点，由于PE线为铜排，阻抗很小，短路电流足够大，可以使开关的过流保护动作而切断故障，从而保护了设备和人身的安全。
注：GB14050-2008的第5.1.1条轨规定：“凡可被人体同时触及的外漏可导电部分，应连接到同一接地系统”。
地铁的配电系统设两台配电变压器，分列运行，设置母联开关，正常運行时，母联开关分闸。
当一台配电变压器退出运行时，进线开关分闸，母联开关合闸，由另一台配电变压器带一、二级负荷。
系统的理想的接线型式如下图，图中，N线和PE线在配电变压器中性点接地。
用电设备产生的三相不平衡电流要通过N线返回配电变中性点。
发生单相接地短路时，短路电流流过PE线直接返回配电变压器中性点，这时的短路电流是最大的，可启动断路器跳闸。
不宜通过其它导体返回中性点，因为会使回路电阻增大，短路电流减小，断路器可能不会跳闸。
除正常做法外，目前发现另外的三种接法，一种是：这种接法是配电变压器N线通过电缆接到接地母排，低压开关柜内的PE线通过接地支线接至接地干线，接地干线再接至接地母排。
这种情况下，发生单相接地短路，短路电流流过PE线-接地支线-接地干线-接地母排-接地电缆，最后返回配电变压器中性点。
低压配电系统IT、TT和TN接地方式的详细图文详解分析仪表人对仪表接地并不陌生，在本文讲讲低压配电IT系统、TT系统、TN系统的接地方式。
这三种接地方式容易混淆，它们的原理、特点和适用范围各有不同，希望能对广大的仪表人有所帮助。
定义根据现行的国家标准《低压配电设计规范》(GB 50054-2011)，低压配电系统有IT系统、TT系统、TN系统三种接地形式。
①IT、TT、TN的第一个字母表示电源端与地的关系T表示电源变压器中性点直接接地；I标志电源变压器中性点不接地，或通过高阻抗接地。
②IT、TT、TN的第二个字母表示电气装置的外露可导电部分与地的关系T标志电气装置的外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点；N表示电气装置的外露可导电部分与电源端接地点有直接电气连接。
低压配电系统IT、TT和TN全面剖析1、IT系统IT系统就是电源中性点不接地，用电设备外露可导电部分直接接地的系统。
IT系统可以有中性线，但IEC强烈建议不设置中性线。
因为如果设置中性线，在IT系统中N线任何一点发生接地故障，该系统将不再是IT系统。
IT系统特点①IT系统发生第一次接地故障时，仅为非故障相对地的电容电流，其值很小，外露导电部分对地电压不超过50V，不需要立即切断故障回路，保证供电的连续性；②发生接地故障时，对地电压升高1.73倍；③220V负载需配降压变压器，或由系统外电源专供；④安装绝缘监察器。
使用场所：供电连续性要求较高，如应急电源、医院手术室等。
⑤IT方式供电系统在供电距离不是很长时，供电的可靠性高、安全性好。
一般用于不允许停电的场所，或者是要求严格地连续供电的地方，例如电力炼钢、大医院的手术室、地下矿井等处。
地下矿井内供电条件比较差，电缆易受潮。
⑥运用IT方式供电系统，即使电源中性点不接地，一旦设备漏电，单相对地漏电流仍小，不会破坏电源电压的平衡，所以比电源中性点接地的系统还安全。
但是，如果用在供电距离很长的情况下，供电线路对大地的分布电容就不能忽视了。
低压配电系统的接地安全基础知识范本一、引言低压配电系统的接地安全是电力系统重要组成部分，起着保护人身安全、防止设备损伤的重要作用。
正确的接地设计和维护可以减少地电压、故障电流等对人员与设备的伤害风险。
本文将介绍低压配电系统接地的基础知识，包括接地标准、接地类型、接地电阻、接地装置等相关内容。
二、接地标准根据国家标准和行业规范，低压配电系统的接地应符合以下标准：1. GB 50054-2011《建筑电气设计规范》2. GB 50057-2010《智能建筑电气设计规范》3. GB 50254-2015《建筑电气装置设计规范》4. DL/T 874-2004《电力系统接地设计准则》5. DL/T 746-2009《电力系统接地测试技术导则》三、接地类型低压配电系统的接地类型主要有以下几种：1. TN 系统：即电源的中性点直接接地，用户与电源之间的导体通过低阻抗连接。
TN-C、TN-S、TN-C-S 分别代表了共同中性线接地、单独中性线接地和中性线中有一段共地。
2. TT 系统：用户与电源之间的导体通过绝缘进行连接，用户与地之间的导体通过低阻抗连接。
3. IT 系统：即电源的中性点不接地，用户与电源之间的导体通过绝缘进行连接，用户与地之间的导体不直接连接，而是通过绝缘监护装置进行监护。
四、接地电阻接地电阻是评价接地装置性能的重要指标，它反映了接地系统的可靠性和安全性。
接地电阻的大小直接影响到接地电流和接地电压的大小。
接地电阻的测量方法主要有“其它法”和“电压降法”，其中“电压降法”是应用比较广泛的方法。
在进行接地电阻测量时，需要注意以下几个方面：1. 测量点要选择在接地装置附近，避免测量引线的电阻干扰。
2. 测量点要选择在整个接地系统的有效接地区域，并保证测量点与其它金属物体的距离。
3. 在测量过程中需要关闭其它与被测接地系统相连接的设备，避免电流造成的干扰。
五、接地装置1. 接地棒：接地棒是低压配电系统中常用的接地装置之一，它通过将电气设备与地之间的电流导入地中，减少因电气设备发生故障而导致的电压升高。
变电所接地-跨步电压和接触电压计算公式变电所的高压系统的接地与低压系统的接地，可共用接地系统或分立接地系统。
涉及人身与设备的安全。
1 10kV系统中性点接地可分为：中性点非有效接地系统（小电流接地系统）-中性点不接地系统；-经消弧线圈接地系统；-高电阻接地系统。
中性点有效接地系统（大电流接地系统）-中性点直接接地系统；-经低电阻接地系统。
1.1 10kV系统中性点不接地系统(1) 接地故障特点配电系统在正常运行时，三相基本平衡电压作用下，各相对地电容电流I CL1、I CL2、I CL3相等，分别超前相电压90°，I CL1＝I CL2＝I CL3＝UΦωC，其I CL1＋I CL2＋I CL3＝0，系统中性点与地有相同电位。
L1相发生接地故障，忽略接地过渡电阻，视为金属性接地，10kV系统各支路的电容电流的流向如图图1-1所示：图1-1 10kV系统接地故障示意从10kV系统接地故障示意图可以得出结论：a)全系统所有非故障的各支路，故障相的电容电流均为零，非故障相均有电容电流；b)在故障支路，故障相流过所有各支路的电容电流的总和；c)故障支路的电容电流其方向由负载流向电源，非故障各支路的电容电流其方向由电源流向负载；d)故障支路检测的零序电流为各非故障支路电容电流总和；e)接地故障电流大小与接地故障点的位置无关，只与接地故障点的过渡电阻有关。
10kV系统接地故障，电压与电流矢量关系如图1-2所示：图1-2 10kV系统接地故障矢量图L1相发生接地故障，相当于在L1相上加上U0＝－U L1，L2相L3相也加上U0＝－U L1，非故障相对地电压升高3倍，其夹角由120°变成60°，合成的电容电流增大3倍，接地故障电流为单相电容电流的3倍，I d＝3UΦωC。
(2) 优缺点a)接地故障引起系统内部过电压可达3.5倍相电压，易使设备和线路绝缘被击穿。
b)油浸纸绝缘电力电缆达20A，聚乙烯绝缘电力电缆达15A，交联聚乙烯绝缘电力电缆达10A，接地故障电流引燃电弧则不能自熄，引起间歇性电弧，产生过电压易产生相间短路或火灾；c)非故障相对地电压升高3倍。
低压配电系统保护接地安全运行的不同方式低压配电系统是指电压等级较低的电力配电系统，一般为380V和220V的配电系统。
为了确保低压配电系统的安全运行，必须采取一系列的保护措施，其中包括接地保护。
接地保护是指将电气设备的金属外壳等非电性部分与地地之间连通，以便当设备发生漏流或漏电时，通过接地装置将漏电流迅速导入地下，保护人身安全和设备的正常工作。
根据国家相关标准和规范，低压配电系统保护接地安全运行的方式主要有以下几种：1. 金属防护接地：金属防护接地是指将低压配电系统中的金属设备的金属外壳接地，形成一个安全的接地网。
这种接地方式适用于如电流互感器、电力电缆金属护套等金属设备。
金属防护接地的目的是保证设备的工作安全，防止操作人员电击伤害。
2. 保护零线接地：保护零线接地是指将低压配电系统中的零线接地，以便在系统发生漏电时能够及时引入接地线，使系统短路，起到保护作用。
保护零线接地适用于需要检测和切断漏电故障的低压配电系统。
3. 中性点接地：中性点接地是指将低压配电系统的中性点接地，形成一个接地网。
中性点接地的作用是确保系统中的中性点电位趋于稳定，并能够提供接地故障电流的得到及时的切除，避免对系统其他部分的影响。
中性点接地适用于需要保护系统中的中性点安全运行的低压配电系统。
4. 感应式接地：感应式接地是一种无电极接地方式，通过感应作用将漏电线圈装置与大地之间形成一个感应环。
当系统发生漏电时，感应环感应到漏电，进而产生感应电流，切断漏电线路。
感应式接地适用于需要切断漏电故障的低压配电系统。
5. 电源接地：电源接地是指将低压配电系统的电源进行接地。
电源接地的作用是保护电源设备，防止外界电压的干扰。
同时，电源接地还可以保证电源设备的正常运行，减少故障发生的概率。
以上是低压配电系统保护接地安全运行的主要方式，每种方式都有其适用的范围和具体的保护目的。
在实际应用中，根据不同的电气设备和工作环境，可以选择合适的接地方式，确保低压配电系统的安全运行。
第一章概述随着电力工业的发展，变电站一次设备二次保护对接地装置的要求在不断提高。
接地装置是确保电力设备安全运行及其工作人员人身安全的重要设备。
电力系统中对接地装置的要求越来越严格，变电所接地系统直接关系到变电所的正常运行，更涉及到人身与设备的安全。
然而由于接地网设计考虑不全面、施工不精细、测试不准确等原因，近年来，发生了多起地网引起的事故，有的不仅烧毁了一次设备，而且还通过二次控制电缆窜入主控室，造成了事故扩大，故接地网对电力系统的安全稳定运行起到非常重要的作用。
变电所的接地好坏直接关系到设备和人身的安全，因而愈来愈受到人们的重视，因变电所的接地网不但要满足工频短路电流的要求，还要满足雷电冲击电流的要求，以前由于接地网的缺陷，曾发生了不少事故，其原因既有地网接地电阻方面问题，又有地网均压方面的问题。
随着电网的发展，变电所内微机保护综合自动化装置的大量应用、这些弱电元件对接地网的要求更高，地电位的干扰对监控和自动化装置的影响不得不引起人们的重视，因此，为了保证变电所接地网的可靠性，必须对接地网存在的问题进行改进，并对今后在接地设计与改造方面应该注意的问题进行深入探讨。
第二章变电所接地网存在的问题及改造2.1 变电所接地网存在的问题2.1.1 接地网均压问题1、在接地网设计时只注意了工频接地电阻而忽略了地网的均压和散流问题，所以有些运行多年变电所接地网的均压不好，特别是横向电位分布不均，电位梯度较大。
2、对于有些变电所接地设计，设备到哪里，水平接地带立连到哪里，或只用长孔地网而很少用方孔地网，再加上敷设接地网的施工单位存在偷工减料，不按图施工等问题，造成接地网很不完善。
3、接地网在施工中水平接地极埋深大部分不足，有的甚至浮在地表面，因此，由于地网均压不好，一旦发生接地短路就有可能引起局部电位升高产生高压向控制和保护电缆反击，使低压元件烧坏。
2.1.2 接地网与设备连接问题1、设备的接地引下线截面偏小或在地下与地网的连接处经过长时间腐蚀造成被锈蚀断；设备没有明显的接地引下线，而是通过混凝土构架的内部的钢筋接地，而混凝土构架的内部钢筋不是在上部就是在下部开路；设备接地短路时因满足不了短路电流的热稳定而被熔断。
2、在厂区扩建时没有扩建新的地网，而是把新增设备的接地通过电缆沟内的接地带与原地网连接，而电缆沟内的接地带又连接不可靠或长期运行在潮湿和有腐蚀气体的环境中，因腐蚀而造成开路；3、通过螺丝连接的接地线经过长期的锈蚀或松动造成电气上的开路；由于设备的接地与地网通常发生在设备的接地短路时，设备外壳所带高压容易让低压二次回路反击，烧坏二次电缆元件和元器件，使二次保护和控制失灵，使故障线路不能及时切除，使事故扩大，在使用微机保护和综合自动化系统的场所会造成严重的地电位干扰而使微机保护和综合自动化系统失灵，造成保护的吴动或拒动，而使事故扩大。
设备外壳所带较高的接触电势还将威胁运行人员的安全。
防雷设备的接地不良，要么会影响防雷设备的正常动作，要么会在雷电流入地时产生较高的反击过电压危及设备和人身安全。
2.1.3 接地网的腐蚀问题腐蚀的原因归纳起来有以下几种：1、接地网的水平接地体预埋深不够，按相关国标和行业规定水平接地体的埋深至少应达到0.6m，而在实际工程中发现有的水平接地体的埋深不够，有的甚至浮在地表，由于上层土壤含氧量高，加速了接地体的氧化，且上层土壤易受气候的影响，接地电阻值不稳定。
2、在扩建时，不扩建地网把电缆沟内的均压带作为设备接地的主要干线，由于电缆沟内的均压带长期运行在阴暗潮湿的环境中，特别是有些电缆沟长期积水，再加上未能定期的进行防腐维护，这就加速连接地的腐蚀，是造成设备或设备单元“失地”的主要原因；3、在施工过程冲地网接头焊接质量差，有虚焊假焊或气泡存在;4、丘陵地区的变电所，风化石或沙石土壤透气性好，土壤中含氧量高，加速了接地体的腐蚀；5、有害气体腐蚀，以及对设备接地引下线和接头没有采取防腐保护措施或没有定期进行维护。
2.1.4 接地网接地电阻问题水平接地体或接地装置埋深不够，、工频接地电阻普遍满足不了R≤2000/I的要求，且未采取任何均压和隔离措施,这在多年运行的变电站中尤其突出.其主要原因有:1、在原设计时电网容量较小,当随着电网的发展,电网容量迅速增大接地短路电流也迅速增大,接地网没有随之进行相应的降阻改造；2、接地网在施工时没有按要求铺设足够的水平和垂直接地体；3、接地体在地下经过长期的腐蚀，在接地体表面产生了一层铁锈层，影响了接地体与周围土壤的有效接触，使接触电阻增大；4、变电所扩建时没有对接地网进行扩建。
2.2 变电所接地网改进措施1、对于运行10年以上的接地网，宜用工频大电流法进行接地电阻、地面电位分布、设备接触电压试验和设备与地网的连通情况试验；对试验发现有问题的地网，应进行开挖检查，检查接地网的埋深，锈蚀和焊接头的连接情况，要重点检查设备接地引下线与地网的连接，因为这些地方由于腐蚀电位差的存在，最易发生电化学腐蚀，2、对设备接地引下线及地网水平接地体的截面进行热稳定校核，不满足要求的要及时进行整改。
35KV及以上电压等级的设备接地线要用明线引下，不能通过混凝土构架接地，对充油设备，主设备要进行“双接地”，双接地要从设备的两边引下，并与地网不同点相连，以加强设备连接的可靠性和改善散流情况。
3、在设计新的地网和改造老地网时，宜考虑电网以后5―10年的发展，留有适当的发展余地。
接地网的使用寿命应大于地面设备的使用寿命，因地面电气设备可能更新得较快，而接地网不存在更新的问题。
4、接地网的水平接地体预埋深度应达60CM以下，有些特殊的地方预埋深度应达0.8 M或1M以下，用细土回填并分层夯实，严禁用砂石或建筑垃圾回填。
5、设备接地引下线和电缆沟内的均压带要定期进行防腐处理和维护。
6、在电缆附近辅设与电缆沟平行的水平接地体，每隔6―8M与电缆沟内的接地带连接一次，以保证电缆沟内的均压带接地和均压的可靠性。
7、在主变中性点、油开关、避雷器和构架避雷针的接地处和地网的各交叉点设置垂直接地极加强集中接地，改善地网的冲击特性。
8、变电所扩建时要把接地网一并考虑在内，扩建的地网与原地网应多点可靠连接，不能简单地接进电缆沟的接地带了事。
地网的各焊接头焊口质量要严格把关，对焊口要进行相应的防腐处理。
2.3 接地网接地设计与改造1、在接地设计时一定要勘测了解变电所处在位置的地质结构和土壤电阻率，土壤电阻率ρ值是接地设计和计算的重要参数，在接地装置设计之前应认真进行勘测，因大多数情况下土壤都是不均匀土壤，即土壤的电阻率沿水平和垂直方向不均匀分布，这时就需要在水平方向上多测一些点以测出沿水平方向上的不同分布，同时还要测出不同深度的土壤电阻率，如采用“四极测量法”。
可改变不同的测试距离α。
即可算出不同深度的土壤电阻率。
因为测试结果基本上保持着0.75α深层土壤电阻率的关系，对于新建变电所可在变电所接地装置布置地点进行测量，对于老站改造可在旁边类似的土质地方测试。
而实际中却发现，有些在原地网上面测试时，结果测试值严重偏小，这是因为如在接地装置上方测量，则因下方有接地体的影响而使结果偏小，这样就会使接地设计产生很大的偏差。
测试一定要到现场实测，不要凭资料介绍的土质进行估算，因为同样土质在南方和北方相差甚远，如不现场实测则会由于取值和实际值相差较大而达不到设计目的。
2、根据变电所的规模，应用电网的接地短路电流来计算通过接地网的入地短路电流值，从而确定接地网的接地电阻值和接地线热容量。
关于流经接地装置的入地短路电流，因为这个电流直接关系到接地电阻，接地线的热稳定计算及设备接触电压和跨步电压的计算。
所以正确计算流经变电所接地装置的电流非常重要。
计算流经接地装置的入地短路电流，采用在接地装置内、外短路时经接地装置流入地中的最大短路电流对称分量的最大值，该电流应按5—10年发展后的系统最大运行方式确定，并考虑系统各中性点的短路电流分配，以及避雷线的分流。
计算时首先应按系统最大运行方式时的短路阻抗算出在单相接地短路电流值，然后根据内、外短路电流计算流过接地装置的电流I=（Imax-IN）（I-Ke1）I=In（I－Ke2）式中I—流经接地装置的陆地电流。
A；Imax——接地短路时的最大接地短路电流。
A；In——发生最大接地短路时，流经发电厂、变电所接地中性点的最大接地短路电流。
A；Ke1 ——厂或所内外短路时、避雷线的工频分流系数；3、对接地网的均压主要考虑接地网地面的电位分布要均匀，跨步电压要合格，关于接地装置的跨步电压和设备接触电压，接地装置的地面跨步电压UK和设备接触电压Uj 是接地装置的主要参数，它直接关系到人身和设备的安全，特别是在采用外延接地时，必须保证外延部分的跨步电压UK在安全值以下，只有这样才能保证在接地装置流过大的接地短路电流时不会造成人身安全事故，因而在接地设计时应该认真计算校核这两个参数，在工程完工后还要进行试验验证。
但是在工程实际中发现有的设计人员只是按下式进行Uj=174＋0.17ρf/UK=174＋0.7ρf/式中：Uj——接触电位差。
V；ρf——地表土壤电阻率。
Ω·mUk——跨步电位差。
V；t—接地短路故障电流持续时间4、变电所接地装置的工频接地电阻应符合的要求，如若达不到该要求，在做充分的技术经济分析后可适当放宽，但要采取严格的均压、隔离措施。
降低变电所接地装置的工频接地电阻的措施可以采用：1）外延接地降阻法；2）深井式接地极降阻法；3）降阻剂法；4）水下地网法；5）等离子接地极降阻法。
在实际工程中究竟采用何种方法降阻，要根据具体的情况、现场地质、地势情况，并做认真的技术分析后，采用切实可行的降阻措施。
要充分利用自然接地体和接地装置所在处的有利地形条件达到用较少的投资来获得最好的降阻效果。
对位于山区、丘陵地区一边开挖、一边回填的变电所，为了达到接地网与大地的快速亲合，可在回填前在底层先铺一层地网加强与大地融合，然后在上层再铺一层均压网与设备连接。
5、关于接地装置的防腐措施，应首先调查勘测接地装置所在处土壤对钢接地体的腐蚀率和酸碱度，先进行接地体的腐蚀寿命计算，热稳定计算，接地装置的使用寿命应大于地面设备的使用寿命，即在寿命内接地体的截面都要满足接地短路电流热稳定的要求。
防止接地体腐蚀的措施有：1）高效膨润土降阻防腐剂法；2）阴极保护法。
高效膨润土降阻剂法具有降阻、防腐和稳定接地参数等多项功能，适用于既需要降阻又需要防腐的场所；阴极保护法主要是保护接地体免遭腐蚀。
第三章低压配电系统的保护接地系统与接地接零3.1 低压配电系统的接地在三相四线制中接地和接零是一个概念，而在三相五线制中，系统接地和接零是分离的。
变压器中性点N线直接接变压器的接地网上，是功能性接地。
