2016年度精品--Solidworks工程图转CAD的DWG格式图的方法Solidworks工程图转CAD的DWG格式图的方法很多时候需要将在自己电脑上用Solidworks绘制的图发个别人审阅或打印，但别人电脑上没有安装Solidworks，只有CAD怎么办?那就需要将Solidworks工程图转化成CAD的DWG格式图，本文讲解了常见的几种Solidworks工程图转化成CAD的DWG格式图的方法，而且转换的DWG格式图在AutoCAD 打开时不需更改，图层和颜色都可一丝不差。

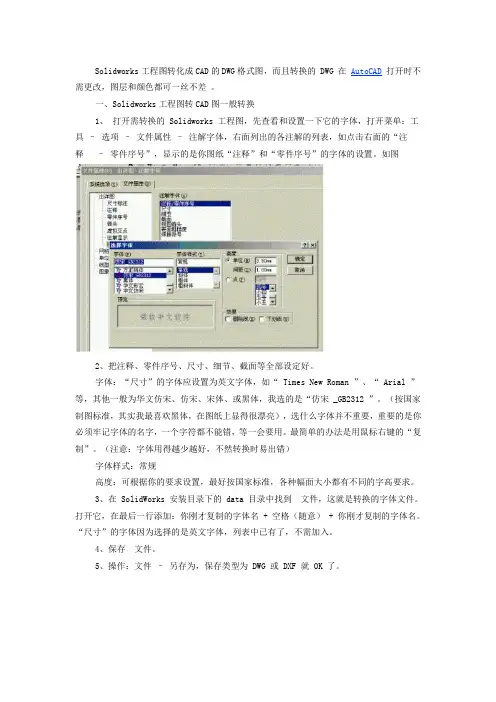

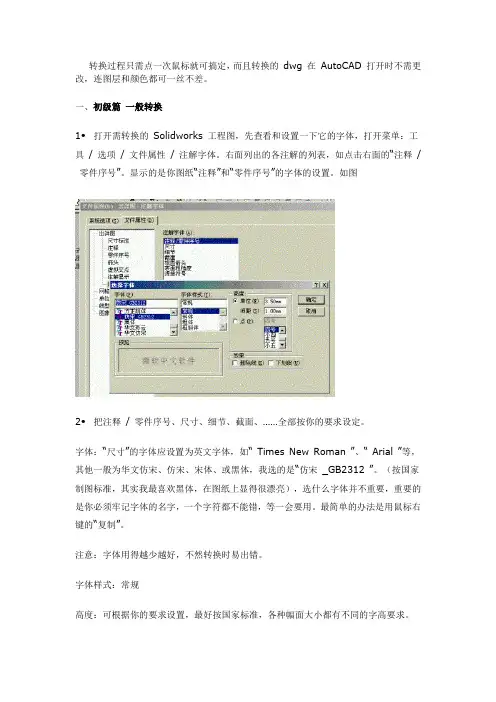

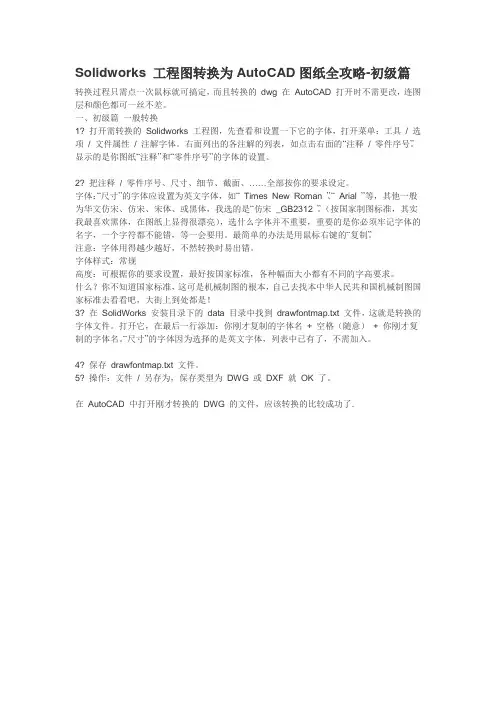

一、Solidworks工程图转CAD图一般转换1、打开需转换的 Solidworks 工程图，先查看和设置一下它的字体，打开菜单:工具–选项–文件属性–注解字体，右面列出的各注解的列表，如点击右面的―注释–零件序号‖，显示的是你图纸―注释‖和―零件序号‖的字体的设置。
如图2、把注释、零件序号、尺寸、细节、截面等全部设定好。
字体:―尺寸‖的字体应设置为英文字体，如― Times New Roman ‖、― Arial ‖等，其他一般为华文仿宋、仿宋、宋体、或黑体，我选的是―仿宋_GB2312 ‖。
(按国家制图标准，其实我最喜欢黑体，在图纸上显得很漂亮)，选什么字体并不重要，重要的是你必须牢记字体的名字，一个字符都不能错，等一会要用。
最简单的办法是用鼠标右键的―复制‖。
(注意:字体用得越少越好，不然转换时易出错)字体样式:常规高度:可根据你的要求设置，最好按国家标准，各种幅面大小都有不同的字高要求。
3、在 SolidWorks 安装目录下的 data 目录中找到 drawfontmap.txt 文件，这就是转换的字体文件。
打开它，在最后一行添加:你刚才复制的字体名 + 空格(随意) + 你刚才复制的字体名。
―尺寸‖的字体因为选择的是英文字体，列表中已有了，不需加入。
4、保存 drawfontmap.txt 文件。
5、操作:文件–另存为，保存类型为 DWG 或 DXF 就 OK 了。
在 AutoCAD 中打开刚才转换的 DWG 的文件，应该转换的比较成功了，如果你觉得满意下面的《设置映射文件——图层、线型》和高级篇《一键搞定——VBA 宏》你可以不必看了。

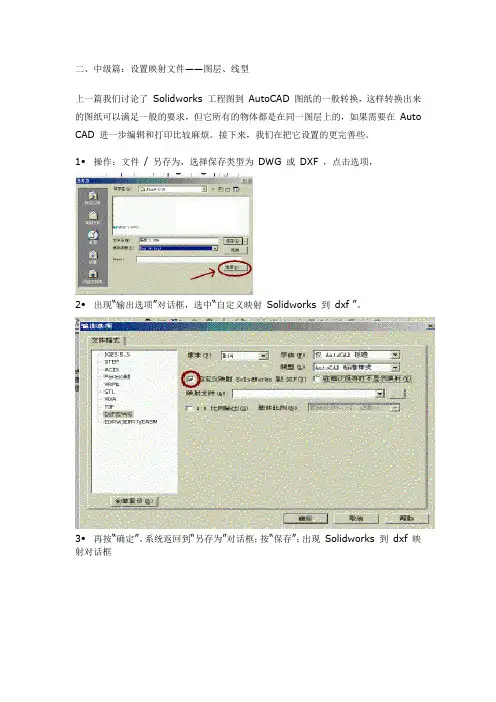

二、Solidworks工程图转CAD图进阶设置映射文件–图层、线型上面我们讨论了 Solidworks 工程图到 AutoCAD 图纸的一般转换，这样转换出来的图纸可以满足一般的要求，但它所有的物体都是在同一图层上的，如果需要在 AutoCAD 进一步编辑和打印比较麻烦。
接下来，我们在把它设置的更完善些。
1、操作:文件–另存为，选择保存类型为 DWG 或 DXF ，点击选项，2、出现―输出选项‖对话框，选中―自定义映射 Solidworks 到dxf ‖。
3、再按―确定‖。
系统返回到―另存为‖对话框;按―保存‖;出现Solidworks 到 dxf 映射对话框。
4、对 AutoCAD 熟悉的朋友应该明白了，这就是设置转换成 DWG 文件的图层设置。
点击添加，设置好图层的名称、颜色、和线条式样。
5、点击―映射到实体，这是把你 Solidworks 工程图中的各种―实体‖应该放到 DWG 文件的哪各图层的设置，点击添加，把各实体分别放到第 4 步设定好的图层上去。
有很多，别弄昏了头。
注意:最好不要在这里选颜色和线条样式，而应在第 4 步设定，它会自动把颜色和线条样式设置为 BYLAYER 熟悉 AutoCAD 的朋友都清楚这一点。
如果你不知道为什么，照做就可以了。
6、辛辛苦苦设置了这么多，可千万不能一确定了之，它可不会自动保存!选择―映射文件设定‖，找个目录，起个名字，按―确定‖保存起来。
7、点击―确定‖，完成。
打开转换的 DWG 文件，如果有什么不对的地方，回过头来修改设置，重新保存，直到满意为止。
三、Solidworks工程图转CAD图高级一键搞定两篇我们已讨论了转换问题，本篇涉及到具体的转换并不多，而是介绍Solidworks 的另一个有用的工具——宏。
其实，其他 Solidworks 的操作也可以如此简化的。
你是否觉得，每次转换的时候很繁，需东点西选，经常容易搞错另存为的格式，讨厌的映射文件每次出现，等待你更改?下面我们摆平它!1、在 Solidworks 中操作:文件–另存为，选择保存类型为 DWG 或DXF ，点击选项，出现―输出选项‖对话框，选择―每次保存时不显示映射‖，重新输出一遍。
使映射设置对话框在输出的时候不再显示。
2、在 Solidworks 中操作:工具–宏操作–录制3、把输出 DWG 文件的操作再来一遍。
然后操作:工具–宏操作–停止，会出现宏的―另存为‖对话框。
4、取名保存宏。
5、操作:工具–宏操作–编辑，选择我们刚才保存的宏。
可以看见我们刚才执行的操作是把打开的工程图保存成一个 aaa.DWG 文件。
如果打开其他 Solidworks 工程图 bbb ，执行这个宏，结果会把这个图转换成 DWG 文件，但文件名仍然是 aaa.dwg ，这当然不行，我们来改进一下。
6、把全部代码删除，输入以下代码:(直接从网页拷贝、粘贴吧，保证不会错)Dim swApp As ObjectDim Part As ObjectDim Filename As StringDim No As IntegerDim Title As StringSub main()Set swApp = Application.SldWorksSet Part = swApp.ActiveDocFilename = Part.GetPathName()No = Len(Filename)Filename = Left(Filename, No – 7)Part.SaveAs2 Filename & ―.DWG‖, 0, True, FalseTitle = Part.GetTitleSet Part = NothingswApp.CloseDoc Titlex = MsgBox(‖ 已保存为 DWG 文件―, 0)End Sub7、解释一下代码的功能，熟悉 VB 的朋友可以跳过此部的分析，直接看下一段。
A 部分:定义变量。
让程序以相同的文件名把 DWG 文件保存在 Solidworks 工程图相同的文件夹内。
(如果 Solidworks 工程图文件名为: XXX. SLDDRW 则AutoCAD 图纸的文件名为: XXX.DWG )。
此部分不可删除和省略。
B 部分:转换完成后关闭 Solidworks 工程图，这对同时需转换大量的工程的话十分有用。
如果你转换后不想关闭图纸的话，删了它。
C 部分:转换后出现一个信息框:―已保存为 DWG 文件‖。
增加这个部分的原因是因为:实现一键操作后，如果一次需转换大量的图纸，转换时太爽了，有时按键按得太快，系统有时会―发病‖。
如果把―已保存为 DWG 文件‖换成: ‖ 文件已转成: ―& Title & ―.DWG‖ 。
信息框就输出转换后的文件名。
在这里，你可能觉得没用，但如果你在 C 部分后再增加一个 D 部分:打开同目录中的下一个工程图，用循环语句全部转换，哈哈!……可以同时转换成千上万个工程图，没有 C 部分来检查和监测一下，你根本不知道程序运转到什么地方了，还以为死机了呢。
你觉得没用的话也可以删了它。
8、直接关闭 VBA 宏编辑器，在更改的时候它会自动保存。
所已在更改的时候要小心点。
9、添加―宏‖ TOOLBAR ，一键搞定它。
操作:工具–自定义，出现―自定义‖对话框;选命令–宏，把右面的人头小图标往你需要的工具栏上拖，松手;出现―自定义宏按钮‖对话框;按右边的文件选择按钮，出现―宏路径‖对话框10、选择我们刚才编辑过的宏文件，按―打开‖;此时你可以在―自定义宏按钮‖对话框中设置―快捷键‖，这对经常要用到转换的朋友也十分有用。
此时也可以用―选择图象‖给此按钮换一个与众不同的图标。
11、点击―确定‖，再确定。
12、好了!现在打开一张工程图，点击刚才拖出来的按钮， DWG 输出一键结束。
