住友氧化铝分类及用途

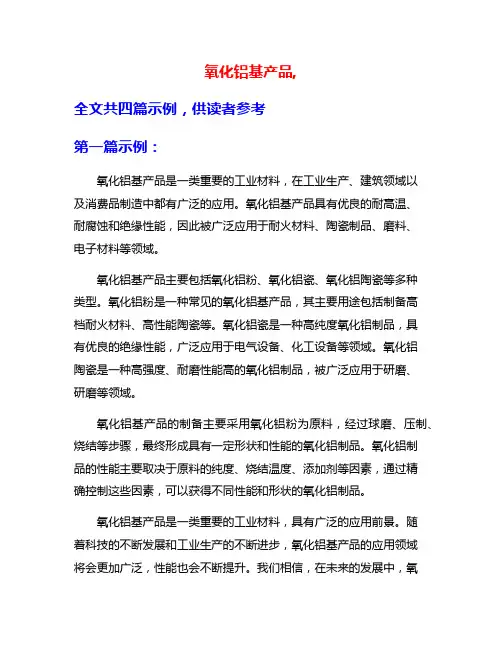

氧化铝基产品,全文共四篇示例，供读者参考第一篇示例：氧化铝基产品是一类重要的工业材料，在工业生产、建筑领域以及消费品制造中都有广泛的应用。

氧化铝基产品具有优良的耐高温、耐腐蚀和绝缘性能，因此被广泛应用于耐火材料、陶瓷制品、磨料、电子材料等领域。

氧化铝基产品主要包括氧化铝粉、氧化铝瓷、氧化铝陶瓷等多种类型。

氧化铝粉是一种常见的氧化铝基产品，其主要用途包括制备高档耐火材料、高性能陶瓷等。

氧化铝瓷是一种高纯度氧化铝制品，具有优良的绝缘性能，广泛应用于电气设备、化工设备等领域。

氧化铝陶瓷是一种高强度、耐磨性能高的氧化铝制品，被广泛应用于研磨、研磨等领域。

氧化铝基产品的制备主要采用氧化铝粉为原料，经过球磨、压制、烧结等步骤，最终形成具有一定形状和性能的氧化铝制品。

氧化铝制品的性能主要取决于原料的纯度、烧结温度、添加剂等因素，通过精确控制这些因素，可以获得不同性能和形状的氧化铝制品。

氧化铝基产品是一类重要的工业材料，具有广泛的应用前景。

随着科技的不断发展和工业生产的不断进步，氧化铝基产品的应用领域将会更加广泛，性能也会不断提升。

我们相信，在未来的发展中，氧化铝基产品将会发挥更加重要的作用，为人类社会的发展做出更大的贡献。

【字数达不到2000，请问还需要继续补充内容吗？】第二篇示例：氧化铝基产品是一种具有广泛应用领域的材料，其性能和特点使其在各个领域都有着重要的作用。

氧化铝基产品是以氧化铝为主要成分的材料，具有优异的耐高温、耐磨损和化学稳定性，因此在陶瓷、电子材料、建筑材料等领域有着重要的应用。

氧化铝基产品在陶瓷领域有着广泛的应用。

氧化铝在加工过程中，具有较高的硬度和抗磨损性能，因此被广泛应用于陶瓷制品的生产，例如陶瓷瓷砖、陶瓷盘子等。

氧化铝基产品的高热传导性和耐高温性能也使其在陶瓷烧结工艺中有重要的作用。

氧化铝基产品在电子材料领域也有着重要的应用。

氧化铝基产品具有优异的绝缘性能和导电性能，因此被广泛应用于电子元器件的制造。

氧化铝课题资料总结1 氧化铝晶型1.1 α-Ａｌ2Ｏ3α-Ａl2Ｏ3属三方晶系,在铝的氧化物中是最稳定的相,具有熔点高、硬度大、耐磨性好、机械强度高、电绝缘性好、耐腐蚀等性能,是制造纯铝系列陶瓷、磨料、磨具及耐火材料的理想原料。

1.2 β-Ａｌ2Ｏ3β-Ａl2Ｏ3并非氧化铝的异构体,而是一种铝酸盐。

通式为Ｍ2Ｏ.ｘＡl2Ｏ3,Ｍ为一价阳离子,也可被二价或三价阳离子置换。

β-Ａl2Ｏ3属六方晶系,具有密度大、气孔率低、机械强度高、耐热冲击性能好、离子导电率高、粒度分布均匀且细、晶界阻力小等特点。

它可用作钠硫(Ｎａ/Ｓ)蓄电池中的固体电解质薄膜陶瓷隔板,既作为离子导电体,又具有隔离钠阴极和多硫钠阳极的双重作用;还可用于室温电池,钠热敏元件,制作玻璃、耐火材料和陶瓷的原料等。

1.3 γ-Al2O3γ-Ａl2Ｏ3是由一水软铝石在低温(500～750℃)煅烧得到,γ-Ａl2Ｏ3属立方晶系,为多孔性、高分散度的固体物料,具有很大的比表面积,活性大,吸附性能好。

它广泛应用于各种行业中的吸附剂和脱水剂、汽车尾气净化剂;制备航天航空、兵器、电子、特种陶瓷等尖端材料的原料,石油化工和化学工业中用作催化剂(炼制石油)或载体(使石油氢化)。

纳米γ-Ａl2Ｏ3ＣＭＰ(化学机械抛光)浆料可用于集成电路生产过程中层间钨、铝、铜等金属布线材料及薄膜材料的表面平坦化,以及高级光学玻璃、石英晶体及各种宝石的化学机械抛光。

1.4 δ-Ａl2Ｏ3δ-Ａl2Ｏ3是由一水软铝石在800～1 050℃煅烧得到,δ-Ａl2Ｏ3属四方晶系,有强吸附能力和催化活性,可用作吸附剂、干燥剂、催化剂及其载体。

1.5 η-Ａl2Ｏ3η-Ａl2Ｏ3是由拜尔体的氢氧化铝在一定的升温速率下在400～750℃煅烧得到,η -Ａl2Ｏ3属立方晶系,具有比较大的孔容和比表面积,主要用作催化剂的载体。

1.6 θ-Ａl2Ｏ3θ-Ａl2Ｏ3是由拜尔体的氢氧化铝在一定的升温速率下在900～1 100℃煅烧得到,θ-Ａl2Ｏ3属单斜晶系,其性能介于γ-Ａl2Ｏ3和α-Ａl2Ｏ3之间,常与γ-Ａl2Ｏ3和α-Ａl2Ｏ3共存。

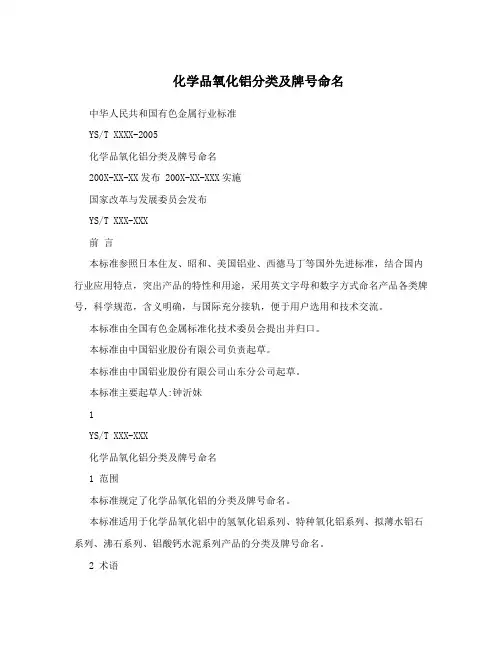

化学品氧化铝分类及牌号命名中华人民共和国有色金属行业标准YS/T XXXX-2005化学品氧化铝分类及牌号命名200X-XX-XX发布 200X-XX-XXX实施国家改革与发展委员会发布YS/T XXX-XXX前言本标准参照日本住友、昭和、美国铝业、西德马丁等国外先进标准，结合国内行业应用特点，突出产品的特性和用途，采用英文字母和数字方式命名产品各类牌号，科学规范，含义明确，与国际充分接轨，便于用户选用和技术交流。

本标准由全国有色金属标准化技术委员会提出并归口。

本标准由中国铝业股份有限公司负责起草。

本标准由中国铝业股份有限公司山东分公司起草。

本标准主要起草人:钟沂妹1YS/T XXX-XXX化学品氧化铝分类及牌号命名1 范围本标准规定了化学品氧化铝的分类及牌号命名。

本标准适用于化学品氧化铝中的氢氧化铝系列、特种氧化铝系列、拟薄水铝石系列、沸石系列、铝酸钙水泥系列产品的分类及牌号命名。

2 术语化学品氧化铝是指除生产铝锭用氧化铝以外的氧化铝、氢氧化铝及含铝化合物。

3 分类及牌号命名规则3.1 分类化学品氧化铝按化学成份分类，可分为氢氧化铝系列、特种氧化铝系列、拟薄水铝石系列、沸石系列、铝酸钙水泥系列等。

3.2 牌号命名规则化学品氧化铝各系列产品牌号按产品类别、主要特性、主要技术指标和补充特性四部分命名，表示为:产品主要主要技补充类别特性术指标特性产品类别:用1个英文字母表示产品所在类别;主要特性:用数字或英文字母表示产品主要特性;主要技术指标:用数字表示产品主要技术指标，可缺省;补充特性:用1-2个英文字母表示产品的补充特性，可缺省。

4 化学品氧化铝各系列产品牌号命名4.1 氢氧化铝系列4.1.1 产品范围本系列产品包括用于生产氟化盐、硫酸铝、铝酸钠、氯化铝等铝盐的普通氢氧化铝和用于复合材料、特殊塑料、纸张、人造石等填充材料以及用于生产高级光学玻璃的特种氢氧化铝。

4.1.2 牌号命名普通氢氧化铝牌号命名按GB/T 4294。

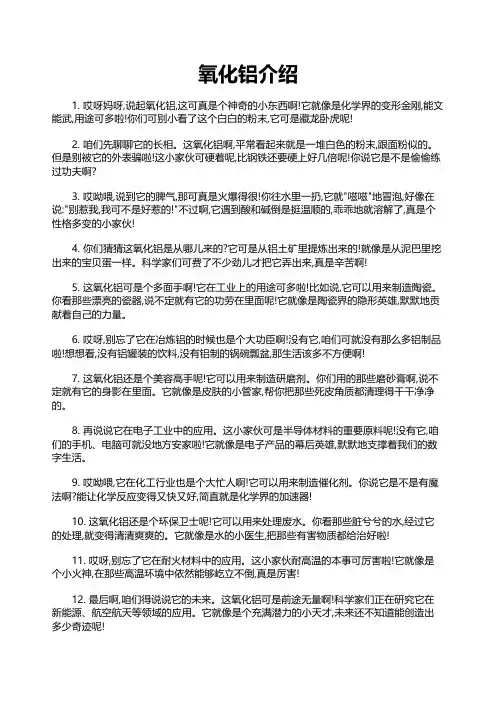

氧化铝介绍1. 哎呀妈呀,说起氧化铝,这可真是个神奇的小东西啊!它就像是化学界的变形金刚,能文能武,用途可多啦!你们可别小看了这个白白的粉末,它可是藏龙卧虎呢!2. 咱们先聊聊它的长相。

这氧化铝啊,平常看起来就是一堆白色的粉末,跟面粉似的。

但是别被它的外表骗啦!这小家伙可硬着呢,比钢铁还要硬上好几倍呢!你说它是不是偷偷练过功夫啊?3. 哎呦喂,说到它的脾气,那可真是火爆得很!你往水里一扔,它就"嗞嗞"地冒泡,好像在说:"别惹我,我可不是好惹的!"不过啊,它遇到酸和碱倒是挺温顺的,乖乖地就溶解了,真是个性格多变的小家伙!4. 你们猜猜这氧化铝是从哪儿来的?它可是从铝土矿里提炼出来的!就像是从泥巴里挖出来的宝贝蛋一样。

科学家们可费了不少劲儿才把它弄出来,真是辛苦啊!5. 这氧化铝可是个多面手啊!它在工业上的用途可多啦!比如说,它可以用来制造陶瓷。

你看那些漂亮的瓷器,说不定就有它的功劳在里面呢!它就像是陶瓷界的隐形英雄,默默地贡献着自己的力量。

6. 哎呀,别忘了它在冶炼铝的时候也是个大功臣啊!没有它,咱们可就没有那么多铝制品啦!想想看,没有铝罐装的饮料,没有铝制的锅碗瓢盆,那生活该多不方便啊!7. 这氧化铝还是个美容高手呢!它可以用来制造研磨剂。

你们用的那些磨砂膏啊,说不定就有它的身影在里面。

它就像是皮肤的小管家,帮你把那些死皮角质都清理得干干净净的。

8. 再说说它在电子工业中的应用。

这小家伙可是半导体材料的重要原料呢!没有它,咱们的手机、电脑可就没地方安家啦!它就像是电子产品的幕后英雄,默默地支撑着我们的数字生活。

9. 哎呦喂,它在化工行业也是个大忙人啊!它可以用来制造催化剂。

你说它是不是有魔法啊?能让化学反应变得又快又好,简直就是化学界的加速器!10. 这氧化铝还是个环保卫士呢!它可以用来处理废水。

你看那些脏兮兮的水,经过它的处理,就变得清清爽爽的。

它就像是水的小医生,把那些有害物质都给治好啦!11. 哎呀,别忘了它在耐火材料中的应用。

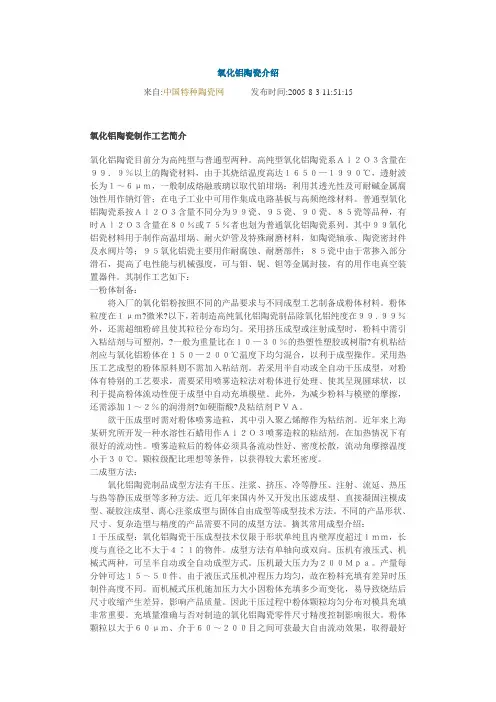

氧化铝陶瓷介绍来自:中国特种陶瓷网发布时间:2005-8-3 11:51:15氧化铝陶瓷制作工艺简介氧化铝陶瓷目前分为高纯型与普通型两种。

高纯型氧化铝陶瓷系Ａｌ２Ｏ３含量在９９．９％以上的陶瓷材料，由于其烧结温度高达１６５０—１９９０℃，透射波长为１～６μｍ，一般制成熔融玻璃以取代铂坩埚：利用其透光性及可耐碱金属腐蚀性用作钠灯管；在电子工业中可用作集成电路基板与高频绝缘材料。

普通型氧化铝陶瓷系按Ａｌ２Ｏ３含量不同分为９９瓷、９５瓷、９０瓷、８５瓷等品种，有时Ａｌ２Ｏ３含量在８０％或７５％者也划为普通氧化铝陶瓷系列。

其中９９氧化铝瓷材料用于制作高温坩埚、耐火炉管及特殊耐磨材料，如陶瓷轴承、陶瓷密封件及水阀片等；９５氧化铝瓷主要用作耐腐蚀、耐磨部件；８５瓷中由于常掺入部分滑石，提高了电性能与机械强度，可与钼、铌、钽等金属封接，有的用作电真空装置器件。

其制作工艺如下：一粉体制备：将入厂的氧化铝粉按照不同的产品要求与不同成型工艺制备成粉体材料。

粉体粒度在１μｍ?微米?以下，若制造高纯氧化铝陶瓷制品除氧化铝纯度在９９．９９％外，还需超细粉碎且使其粒径分布均匀。

采用挤压成型或注射成型时，粉料中需引入粘结剂与可塑剂，?一般为重量比在１０—３０％的热塑性塑胶或树脂?有机粘结剂应与氧化铝粉体在１５０—２００℃温度下均匀混合，以利于成型操作。

采用热压工艺成型的粉体原料则不需加入粘结剂。

若采用半自动或全自动干压成型，对粉体有特别的工艺要求，需要采用喷雾造粒法对粉体进行处理、使其呈现圆球状，以利于提高粉体流动性便于成型中自动充填模壁。

此外，为减少粉料与模壁的摩擦，还需添加１～２％的润滑剂?如硬脂酸?及粘结剂ＰＶＡ。

欲干压成型时需对粉体喷雾造粒，其中引入聚乙烯醇作为粘结剂。

近年来上海某研究所开发一种水溶性石蜡用作Ａｌ２Ｏ３喷雾造粒的粘结剂，在加热情况下有很好的流动性。

喷雾造粒后的粉体必须具备流动性好、密度松散，流动角摩擦温度小于３０℃。

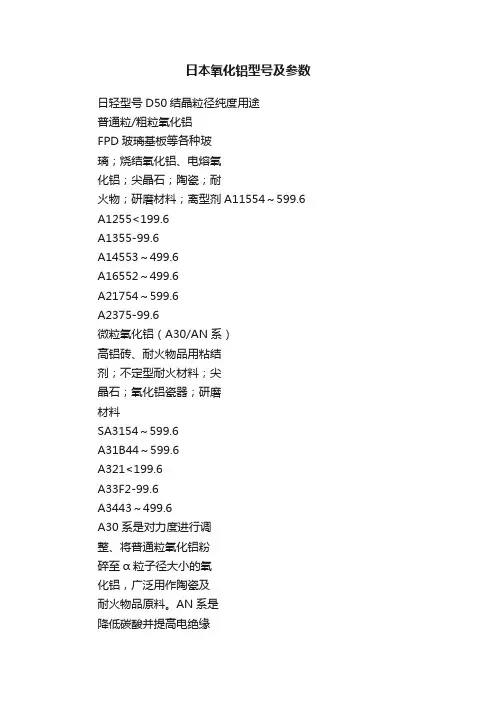

日本氧化铝型号及参数日轻型号D50结晶粒径纯度用途普通粒/粗粒氧化铝FPD玻璃基板等各种玻璃；烧结氧化铝、电熔氧化铝；尖晶石；陶瓷；耐火物；研磨材料；离型剂A11554～599.6 A1255<199.6A1355-99.6A14553～499.6A16552～499.6A21754～599.6A2375-99.6微粒氧化铝（A30/AN系）高铝砖、耐火物品用粘结剂；不定型耐火材料；尖晶石；氧化铝瓷器；研磨材料SA3154～599.6A31B44～599.6A321<199.6A33F2-99.6A3443～499.6A30系是对力度进行调整、将普通粒氧化铝粉碎至α粒子径大小的氧化铝，广泛用作陶瓷及耐火物品原料。

AN系是降低碳酸并提高电绝缘性的产品。

A3632～499.6 AN31044～599.6 AN321<199.7 AN3443～499.7微粒氧化铝（A40/MM系）高温砖、耐火物用粘合剂；不定性耐火物；研磨材料、磨削材料。

A41A 1.599.6A43A399.6A43B 2.599.6MM-220.799.6MM-26 2.599.6MM-P 1.599.6MM-22B0.999.7MM-23B299.7MM-24B299.7整、将普通粒氧化铝粉碎至α粒子径大小的氧化铝，广泛用作陶瓷及耐火物品原料。

AN系是降低碳酸并提高电绝缘性的产品。

A40系/MM系是通过控制粒度分布和碳酸，从而满足各种料浆特性、烧结特性的产品。

低碳酸微粒氧化铝火花塞；电子部件；半导体制造装置构件；理化学器件；器械部件；特殊耐火物；触媒载体普通粒产品LS-11551～299.9LS-12551～399.9LS-13552～499.9LS-20552～399.9LS-21552～399.9LS-22553～599.9微粒产品LS-110 1.71～299.9LS-120 2.31～399.9LS-130 2.62～499.9LS-110F 1.11～299.9LS-200 2.72～399.9LS-220 2.92～399.9LS-210 3.63～599.9LS-11、LS-12、LS-13为粉碎后添加4％助溶剂、冲压压力：49.03MPa{500kgf/cm2}、1590°C×3hr烧成；LS-20、LS-22、LS-21为1640°C×3hr烧成冲压压力：98.07MPa （1000kgf/cm2）；添加4％助溶剂、冲压压力：49.03MPa（500kgf/cm2）、1640°C×3hr烧成高纯度氧化铝磁记录媒体；单结晶（蓝宝石等）；透光性陶瓷；荧光材料；热喷涂材料；陶瓷AHP20400.2～0.499.99AHP3040 1.0～1.599.99AHP2000.40.2～0.499.99AHP300 1.3 1.0～1.599.99AHP300G 2mm粒状 1.0～1.599.99AHP300H 2mm粒状 1.0～1.599.99AHP300B 50mm圆珠 1.0～1.599.99易烧结氧化铝低收缩率氧化铝机械部件；特殊耐火物LS-2350.50.399.9LS-235C 0.50.399.9LS-5000.60.399.9LS-2500.70.399.9LS-242 1.60.3～499.9LS-242C 2.30.3～499.9AHP200是超微的粒子，具有优良的烧结性。

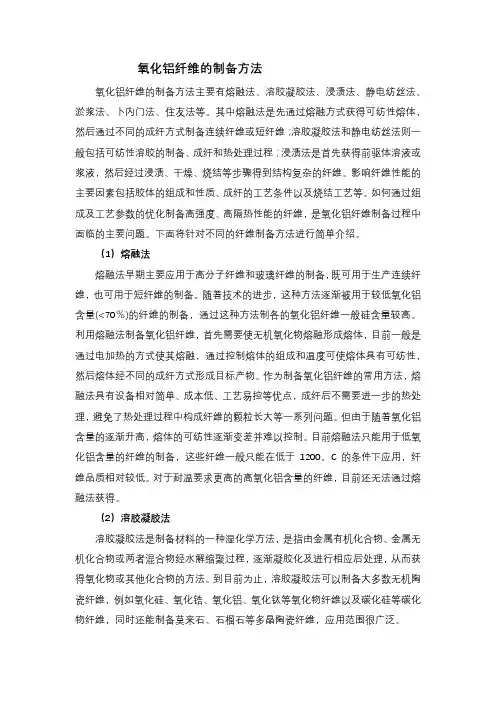

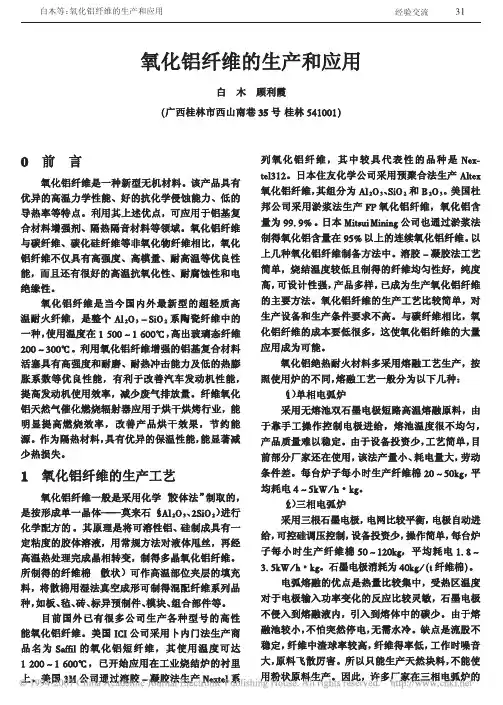

氧化铝纤维的制备方法氧化铝纤维的制备方法主要有熔融法、溶胶凝胶法、浸渍法、静电纺丝法、淤浆法、卜内门法、住友法等。

其中熔融法是先通过熔融方式获得可纺性熔体，然后通过不同的成纤方式制备连续纤维或短纤维；溶胶凝胶法和静电纺丝法则一般包括可纺性溶胶的制备、成纤和热处理过程；浸渍法是首先获得前驱体溶液或浆液，然后经过浸渍、干燥、烧结等步骤得到结构复杂的纤维。

影响纤维性能的主要因素包括胶体的组成和性质、成纤的工艺条件以及烧结工艺等。

如何通过组成及工艺参数的优化制备高强度、高隔热性能的纤维，是氧化铝纤维制备过程中面临的主要问题。

下面将针对不同的纤维制备方法进行简单介绍。

（1）熔融法熔融法早期主要应用于高分子纤维和玻璃纤维的制备，既可用于生产连续纤维，也可用于短纤维的制备。

随着技术的进步，这种方法逐渐被用于较低氧化铝含量(<70％)的纤维的制备，通过这种方法制各的氧化铝纤维一般硅含量较高。

利用熔融法制备氧化铝纤维，首先需要使无机氧化物熔融形成熔体，目前一般是通过电加热的方式使其熔融，通过控制熔体的组成和温度可使熔体具有可纺性，然后熔体经不同的成纤方式形成目标产物。

作为制备氧化铝纤维的常用方法，熔融法具有设备相对简单、成本低、工艺易控等优点，成纤后不需要进一步的热处理，避免了热处理过程中构成纤维的颗粒长大等一系列问题。

但由于随着氧化铝含量的逐渐升高，熔体的可纺性逐渐变差并难以控制。

目前熔融法只能用于低氧化铝含量的纤维的制备，这些纤维一般只能在低于1200。

C的条件下应用，纤维品质相对较低。

对于耐温要求更高的高氧化铝含量的纤维，目前还无法通过熔融法获得。

（2）溶胶凝胶法溶胶凝胶法是制备材料的一种湿化学方法，是指由金属有机化合物、金属无机化合物或两者混合物经水解缩聚过程，逐渐凝胶化及进行相应后处理，从而获得氧化物或其他化合物的方法。

到目前为止，溶胶凝胶法可以制备大多数无机陶瓷纤维，例如氧化硅、氧化锆、氧化铝、氧化钛等氧化物纤维以及碳化硅等碳化物纤维，同时还能制备莫来石、石榴石等多晶陶瓷纤维，应用范围很广泛。

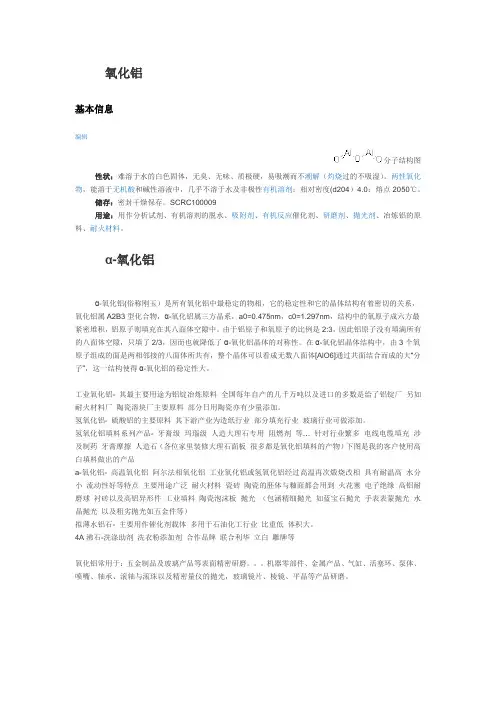

氧化铝基本信息编辑分子结构图性状：难溶于水的白色固体，无臭、无味、质极硬，易吸潮而不潮解（灼烧过的不吸湿）。

两性氧化物，能溶于无机酸和碱性溶液中，几乎不溶于水及非极性有机溶剂；相对密度(d204）4.0；熔点2050℃。

储存：密封干燥保存。

SCRC100009用途：用作分析试剂、有机溶剂的脱水、吸附剂、有机反应催化剂、研磨剂、抛光剂、冶炼铝的原料、耐火材料。

α-氧化铝α-氧化铝(俗称刚玉）是所有氧化铝中最稳定的物相，它的稳定性和它的晶体结构有着密切的关系，氧化铝属A2B3型化合物，α-氧化铝属三方晶系，a0=0.475nm，c0=1.297nm，结构中的氧原子成六方最紧密堆积，铝原子则填充在其八面体空隙中。

由于铝原子和氧原子的比例是2:3，因此铝原子没有填满所有的八面体空隙，只填了2/3，因而也就降低了α-氧化铝晶体的对称性。

在α-氧化铝晶体结构中，由3个氧原子组成的面是两相邻接的八面体所共有，整个晶体可以看成无数八面体[AlO6]通过共面结合而成的大“分子”，这一结构使得α-氧化铝的稳定性大。

工业氧化铝- 其最主要用途为铝锭冶炼原料全国每年自产的几千万吨以及进口的多数是给了铝锭厂另如耐火材料厂陶瓷溶块厂主要原料部分日用陶瓷亦有少量添加。

氢氧化铝- 硫酸铝的主要原料其下游产业为造纸行业部分填充行业玻璃行业可做添加。

氢氧化铝填料系列产品- 牙膏级玛瑙级人造大理石专用阻燃剂等… 针对行业繁多电线电缆填充涉及制药牙膏摩擦人造石（各位家里装修大理石面板很多都是氧化铝填料的产物）下图是我的客户使用高白填料做出的产品a-氧化铝- 高温氧化铝阿尔法相氧化铝工业氧化铝或氢氧化铝经过高温再次煅烧改相具有耐温高水分小流动性好等特点主要用途广泛耐火材料瓷砖陶瓷的胚体与釉面都会用到火花塞电子绝缘高铝耐磨球衬砖以及高铝异形件工业填料陶瓷泡沫板抛光（包涵精细抛光如蓝宝石抛光手表表蒙抛光水晶抛光以及粗劣抛光如五金件等）拟薄水铝石- 主要用作催化剂载体多用于石油化工行业比重低体积大。

氧化铝材料的这些应用你都知道吗？氧化铝的不同用途可以把其分为两大类：一类是用作电解法生产金属铝原料的冶金级氧化铝；还有一类是非冶金级氧化铝，也称之为特种氧化铝、多品种氧化铝或化学品氧化铝，是指除生产铝锭用氧化铝以外的氧化铝和氢氧化铝的差异化产品或延伸产品。

多品种氧化铝有超过400种品种，不同的品种性能各异适用范围不同，不管是在新材料领域还是传统领域都要着广泛的应用，下文将对一些常见的应用范围进行整理分享给大家~~~PS：信息量略微有点大，一时半会看不完，建议先收藏。

蓝宝石晶体蓝宝石（氧化铝单晶）具有高硬度、高强度、耐腐蚀、高光透过率等特点，是人类最早利用的几种天然矿物宝石之一，当然工业上用的都是人工制的（点我相关阅读：几种蓝宝石长晶技术路线对比）。

自1890年法国科学家维纳尔第一次制备了蓝宝石晶体以来，人造蓝宝石晶体制备技术便不断发展，晶体质量也不断提高，应用领域得以大大拓宽。

目前蓝宝石已经广泛应用于民用和军事等各个领域。

蓝宝石晶棒在民用领域，蓝宝石用于耐磨结构件、医用材料、高温窗口、微电子行业衬底材料、激光基质材料、光学棱镜、移动穿戴设备窗口等。

在军事领域，蓝宝石作为高速飞机和导弹的透波窗口、光电吊舱、潜艇的光电桅杆等领域。

材料名称应用领域主要用途蓝宝石晶体耐磨元件仪表轴承、钟表轴承、天平刀口可见光窗口表镜、手机、条码机、投影仪窗口红外窗口红外分析仪、探测器、夜视仪、整流罩电真空器件行波管夹持件、无磁支撑件、高温绝缘件外延衬底SOS衬底、ZnO衬底、GaN衬底珠宝首饰人工红宝石、蓝宝石、各种刚玉宝石氧化铝透明陶瓷氧化铝（半）透明陶瓷是第一个实现透明的陶瓷材料，它对可见光和红外光具有良好的透过性，同时也具有高温强度大、耐热性好、耐腐蚀性强及电阻率大等特点，已经在能源、机械、军工、电子、半导体、医学等高技术领域得到越来越多的应用。

透明陶瓷替代蓝宝石用于LED全方位大角度照明成本应用领域：高压钠灯、金属卤化物灯等高强度气体放电灯的放电管、LED透明氧化铝陶瓷封装基片、微波集成电路基片（利用透明氧化铝介质损耗小等性质）、矫治牙齿用透明陶瓷托以及透红外窗口材料等。

氧化铝陶瓷的低温烧结技术氧化铝陶瓷是一种以Ａｌ２Ｏ３为主要原料，以刚玉（α—Ａｌ２Ｏ３）为主晶相的陶瓷材料。

因其具有机械强度高、硬度大、高频介电损耗小、高温绝缘电阻高、耐化学腐蚀性和导热性良好等优良综合技术性能，以及原料来源广、价格相对便宜、加工制造技术较为成熟等优势，氧化铝陶瓷已被广泛应用于电子、电器、机械、化工、纺织、汽车、冶金和航空航天等行业，成为目前世界上用量最大的氧化物陶瓷材料。

然而，由于氧化铝熔点高达２０５０℃，导致氧化铝陶瓷的烧结温度普遍较高（参见表一中标准烧结温度），从而使得氧化铝陶瓷的制造需要使用高温发热体或高质量的燃料以及高级耐火材料作窑炉和窑具，这在一定程度上限制了它的生产和更广泛的应用。

因此，降低氧化铝陶瓷的烧结温度，降低能耗，缩短烧成周期，减少窑炉和窑具损耗，从而降低生产成本，一直是企业所关心和急需解决的重要课题。

目前，对氧化铝陶瓷低温烧结技术的研究工作已很广泛和深入，从７５瓷到９９瓷都有系统的研究，业已取得显著成效。

表一是已实现的各类氧化铝陶瓷低温烧结情况。

表中低温烧结氧化铝陶瓷的各项机电性能均达到了相应瓷种的国家标准，甚至中铝瓷在某些技术标准上超过高铝瓷的国标，如中科院上海硅酸盐研究所研制的１３６０℃烧成的８５瓷，其抗弯强度超过９９％Ａｌ２Ｏ３陶瓷的国标，各项电性能都优于９５％Ａｌ２Ｏ３瓷的国标；Ａｌ２Ｏ３含量分别为９０％和９５％的低温烧结陶瓷，其机电性能都优于９５瓷及９９瓷的国标。

纵观当前各种氧化铝瓷的低温烧结技术，归纳起来，主要是从原料加工、配方设计和烧成工艺等三方面来采取措施，下面分别加以概述。

一、通过提高Ａｌ２Ｏ３粉体的细度与活性降低瓷体烧结温度。

与块状物相比，粉体具有很大的比表面积，这是外界对粉体做功的结果。

利用机械作用或化学作用来制备粉体时所消耗的机械能或化学能，部分将作为表面能而贮存在粉体中，此外，在粉体的制备过程中，又会引起粉粒表面及其内部出现各种晶格缺陷，使晶格活化。
