上海大学计算机学院计算机组成原理实验报告6p

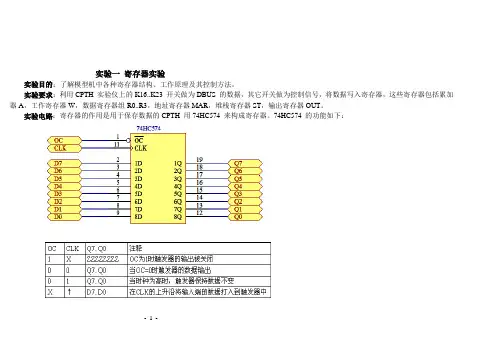

实验一寄存器实验实验目的：了解模型机中各种寄存器结构、工作原理及其控制方法。

实验要求：利用CPTH 实验仪上的K16..K23 开关做为DBUS 的数据，其它开关做为控制信号，将数据写入寄存器，这些寄存器包括累加器A，工作寄存器W，数据寄存器组R0..R3，地址寄存器MAR，堆栈寄存器ST，输出寄存器OUT。

实验电路：寄存器的作用是用于保存数据的CPTH 用74HC574 来构成寄存器。

74HC574 的功能如下：- 1 -实验1：A，W 寄存器实验原理图寄存器A原理图寄存器W 原理图连接线表：- 2 -系统清零和手动状态设定：K23-K16开关置零，按[RST]钮，按[TV/ME]键三次，进入"Hand......"手动状态。

在后面实验中实验模式为手动的操作方法不再详述．将55H写入A寄存器二进制开关K23-K16用于DBUS[7:0]的数据输入，置数据55H置控制信号为：按住STEP脉冲键，CK由高变低，这时寄存器A的黄色选择指示灯亮，表明选择A寄存器。

放开STEP键，CK由低变高，产生一个上升沿，数据55H被写入A寄存器。

将66H写入W寄存器二进制开关K23-K16用于DBUS[7:0]的数据输入，置数据66H- 3 -置控制信号为：按住STEP脉冲键，CK由高变低，这时寄存器W 的黄色选择指示灯亮，表明选择W寄存器。

放开STEP 键，CK 由低变高，产生一个上升沿，数据66H 被写入W 寄存器。

注意观察：１．数据是在放开STEP键后改变的，也就是CK的上升沿数据被打入。

２．WEN，AEN为高时，即使CK有上升沿，寄存器的数据也不会改变。

实验2：R0，R1，R2，R3 寄存器实验连接线表- 4 -将11H、22H、33H、44H写入R0、R1、R2、R3寄存器将二进制开关K23-K16，置数据分别为11H、22H、33H、44H置控制信号为：K11、K10为10，K1、k0分别为00、01、10、11并分别按住STEP 脉冲键，CK 由高变低，这时寄存器R0、R1\R2\R3 的黄色选择指示灯分别亮，放开STEP键，CK由低变高，产生一个上升沿，数据被写入寄存器。

计算机组成原理数据通路实验报告计算机组成原理实验报告计算机组成原理实验报告实验一基本运算器实验一、实验目的1. 了解运算器的组成结构2. 掌握运算器的工作原理3. 深刻理解运算器的控制信号二、实验设备PC机一台、TD-CMA实验系统一套三、实验原理1. (思考题)运算器的组成包括算数逻辑运算单元ALU（Arithmetic and Logic Unit）、浮点运算单元FPU（Floating Point Unit）、通用寄存器组、专用寄存器组。

①算术逻辑运算单元ALU （Arithmetic and Logic Unit）ALU主要完成对二进制数据的定点算术运算（加减乘除）、逻辑运算（与或非异或）以及移位操作。

在某些CPU中还有专门用于处理移位操作的移位器。

通常ALU由两个输入端和一个输出端。

整数单元有时也称为IEU（IntegerExecution Unit）。

我们通常所说的“CPU 是XX位的”就是指ALU所能处理的数据的位数。

②浮点运算单元FPU（Floating Point Unit）FPU主要负责浮点运算和高精度整数运算。

有些FPU还具有向量运算的功能，另外一些则有专门的向量处理单元。

③通用寄存器组通用寄存器组是一组最快的存储器，用来保存参加运算的操作数和中间结果。

④专用寄存器专用寄存器通常是一些状态寄存器，不能通过程序改变，由CPU自己控制，表明某种状态。

而运算器内部有三个独立运算部件，分别为算术、逻辑和移位运算部件，逻辑运算部件由逻辑门构成，而后面又有专门的算术运算部件设计实验。

下图为运算器内部原理构造图2. 运算器的控制信号实验箱中所有单元的T1、T2、T3、T4都连接至控制总线单元的T1、T2、T3、T4，CLR都连接至CON单元的CLR按钮。

T4由时序单元的TS4提供（脉冲信号），其余控制信号均由CON单元的二进制数据开关模拟给出。

控制信号中除T4为脉冲信号外，其余均为电平信号，其中ALU_B为低有效，其余为高有效。

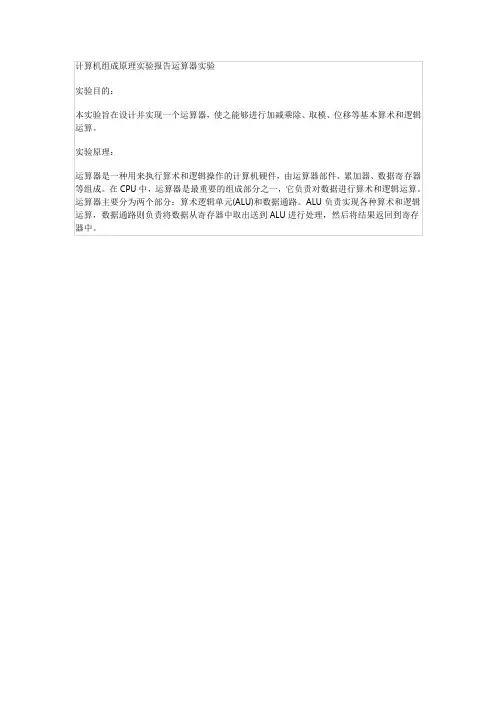

计算机组成原理实验报告实验报告运算器实验⼀、实验⽬的掌握⼋位运算器的数据传输格式，验证运算功能发⽣器及进位控制的组合功能。

⼆、实验要求完成算术、逻辑、移位运算实验，熟悉ALU运算控制位的运⽤。

三、实验原理实验中所⽤的运算器数据通路如图2-3-1所⽰。

ALU运算器由CPLD描述。

运算器的输出FUN经过74LS245三态门与数据总线相连，运算源寄存器A和暂存器B的数据输⼊端分别由2个74LS574锁存器锁存，锁存器的输⼊端与数据总线相连，准双向I/O 输⼊输出端⼝⽤来给出参与运算的数据，经2⽚74LS245三态门与数据总线相连。

图2-3-1运算器数据通路图中A WR、BWR在“搭接态”由实验连接对应的⼆进制开关控制，“0”有效，通过【单拍】按钮产⽣的脉冲把总线上的数据打⼊，实现运算源寄存器A、暂存器B的写⼊操作。

四、运算器功能编码算术运算逻辑运算K23~K0置“1”，灭M23~M0控位显⽰灯。

然后按下表要求“搭接”部件控制路。

表2.3.2 运算实验电路搭接表算术运算1.运算源寄存器写流程通过I/O单元“S7~S0”开关向累加器A和暂存器B置数，具体操作步骤如下：2.运算源寄存器读流程关闭A、B写使能，令K18=K17=“1”，按下流程分别读A、B。

3.加法与减法运算令M S2 S1 S0（K15 K13~K11=0100），为算术加，FUN及总线单元显⽰A+B的结果令M S2 S1 S0（K15 K13~K11=0101），为算术减，FUN及总线单元显⽰A－B的结果。

逻辑运算1.运算源寄存器写流程通过“I/O输⼊输出单元”开关向寄存器A和B置数，具体操作步骤如下：2.运算源寄存器读流程关闭A、B写使能，令K17= K18=1，按下流程分别读A、B。

①若运算控制位设为（M S2 S1 S0=1111）则F=A，即A内容送到数据总线。

②若运算控制位设为（M S2 S1 S0=1000）则F=B，即B内容送到数据总线。

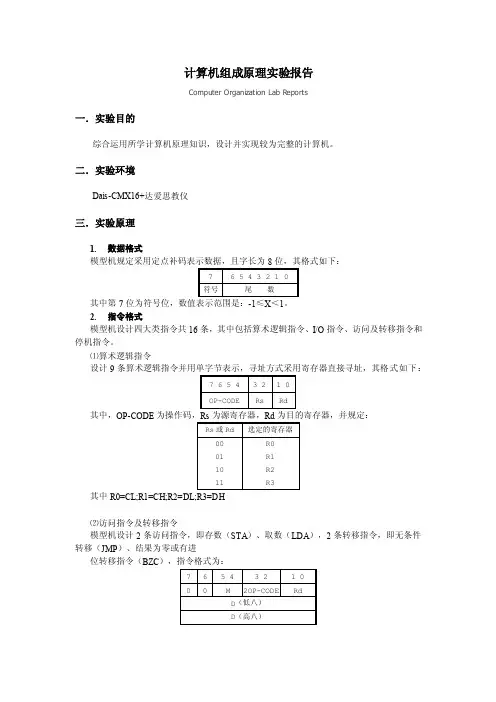

计算机组成原理实验报告Computer Organization Lab R eports一．实验目的综合运用所学计算机原理知识，设计并实现较为完整的计算机。

二．实验环境Dais-CMX16+达爱思教仪三．实验原理1.数据格式模型机规定采用定点补码表示数据，且字长为8位，其格式如下：其中第7位为符号位，数值表示范围是：-1≤X＜1。

2.指令格式模型机设计四大类指令共16条，其中包括算术逻辑指令、I/O指令、访问及转移指令和停机指令。

⑴算术逻辑指令设计9条算术逻辑指令并用单字节表示，寻址方式采用寄存器直接寻址，其格式如下：其中，OP-CODE Rs Rd其中R0=CL;R1=CH;R2=DL;R3=DH⑵访问指令及转移指令模型机设计2条访问指令，即存数（STA）、取数（LDA），2条转移指令，即无条件转移（JMP）、结果为零或有进位转移指令（BZC），指令格式为：其中“0 0 M ”为源码段，2OP-CODE为目的码段（LDA、STA指令使用）。

D为十六位地址段（低八在前，高八随后），M为源寻址模式，其定义如下：⑶ I/O指令输入（IN）和输出（）指令采用单字节指令，其格式如下：⑷停机指令指令格式如下：HALT3.指令系统本模型机共有16条基本指令，其中算术逻辑指令9条，访问内存指令和程序控制指令4条，输入输出指令2条，其它指令1条。

下表列出了各条指令的格式、汇编符号、指令功能。

表5-1四．实验步骤及结果分析1. 联机运行双击桌面“Dais-CMX 集成开发环境”图标进入联机模式。

在联机状态下，首先应打开mxj4.asm（复杂模型机机器指令及对应微指令代码文件），然后点击工具栏“装载”按钮开始装载，如源程序无语法错误即可完成装载，进入调试状态。

可点击工具栏快捷按钮，详细操作如下：●单节拍：单击菜单“运行→单拍运行微指令”命令或单击工具栏“单拍”按钮，以单节拍方式按T1~T4顺序逐步运行微程序。

●单周期：单击菜单“运行→单步运行微指令”命令或单击工具栏“微单步”按钮，以单周期（T1~T4为一个机器周期）方式逐步运行微程序。

长治学院课程设计报告课程名称：计算机组成原理课程设计设计题目：设计一台性能简单的计算机系别：计算机系专业：计科1101班组别：第三组学生姓名: 学号:起止日期: 2013年7月4日~ 2013年7月10日****:***目录一、课程设计的目的 ----------------------------------1二、设计要求 ----------------------------------------1三、设计的方法及过程---------------------------------23.1整机设计 --------------------------------------23.1.1 根据设计要求正确设置正确设置多路开关-------23.1.2操作控制信号及其实现方式-------------------23.1.3根据接线表画出整机的线路图-----------------2 3.2．设计指令系统----------------------------------3 3.3．设计微指令及指令的微程序----------------------43.3.1设计微地址 --------------------------------4 3.3.2写出指令的执行流程-------------------------3 3.3.3编写指令的微程序---------------------------53.4．编写并执行应用程序----------------------------8四、心得体会-----------------------------------------7 一课程设计的目的通过课程设计更清楚地理解下列基本概念：（1）计算机的硬件基本组成；（2）计算机中机器指令的设计；（3）计算机中机器指令的执行过程；（4）微程序控制器的工作原理；（5）微指令的格式设计原理；二设计要求题一研制以台性能如下的实验计算机。

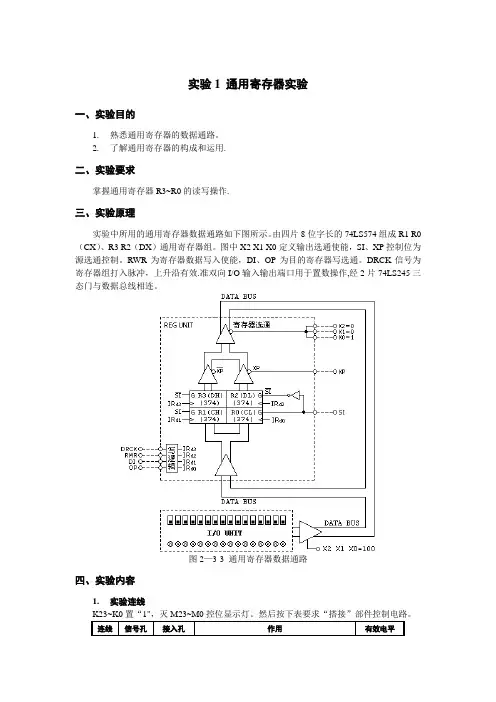

实验1 通用寄存器实验一、实验目的1.熟悉通用寄存器的数据通路。

2.了解通用寄存器的构成和运用.二、实验要求掌握通用寄存器R3~R0的读写操作.三、实验原理实验中所用的通用寄存器数据通路如下图所示。

由四片8位字长的74LS574组成R1 R0（CX）、R3 R2（DX）通用寄存器组。

图中X2 X1 X0定义输出选通使能，SI、XP控制位为源选通控制。

RWR为寄存器数据写入使能，DI、OP为目的寄存器写选通。

DRCK信号为寄存器组打入脉冲，上升沿有效.准双向I/O输入输出端口用于置数操作,经2片74LS245三态门与数据总线相连。

图2—3-3 通用寄存器数据通路四、实验内容1.实验连线连线信号孔接入孔作用有效电平2.寄存器的读写操作①目的通路当RWR=0时，由DI、OP编码产生目的寄存器地址，详见下表.通用寄存器“手动／搭接”目的编码②通用寄存器的写入通过“I/O输入输出单元”向R0、R1寄存器分别置数11h、22h，操作步骤如下：通过“I/O输入输出单元”向R2、R3寄存器分别置数33h、44h，操作步骤如下：③源通路当X2~X0=001时，由SI、XP编码产生源寄存器，详见下表.通用寄存器“手动／搭接”源编码④ 通用寄存器的读出关闭写使能，令K18（RWR ）=1，按下流程分别读R0、R1、R2、R3。

五、实验心得通过这个实验让我清晰的了解了通用寄存器的构成以及通用寄存器是如何运用的，并且熟悉了通用寄存器的数据通路，而且还深刻的掌握了通用寄存器R3~R0的读写操作。

实验2 运算器实验一、实验目的掌握八位运算器的数据传输格式,验证运算功能发生器及进位控制的组合功能.二、实验要求完成算术、逻辑、移位运算实验，熟悉ALU 运算控制位的运用.三、实验原理实验中所用的运算器数据通路如图2-3—1所示。

ALU 运算器由CPLD 描述。

运算器的输出FUN 经过74LS245三态门与数据总线相连,运算源寄存器A 和暂存器B 的数据输入端分别由2个74LS574锁存器锁存，锁存器的输入端与数据总线相连，准双向I/O 输入输出端口用来给出参与运算的数据，经2片74LS245三态门与数据总线相连。

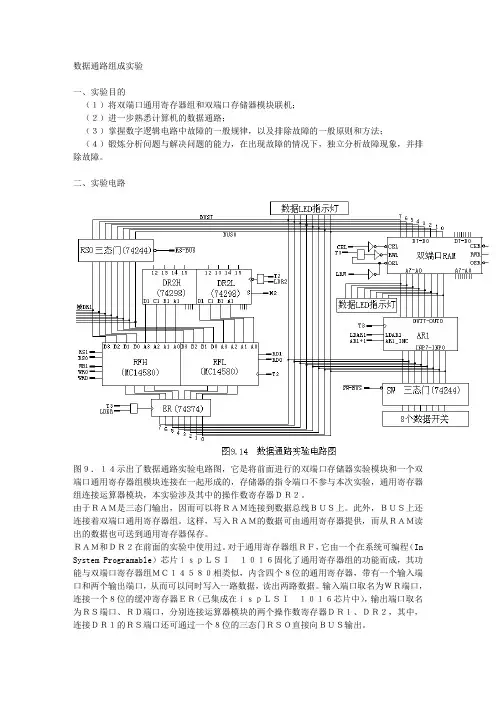

数据通路组成实验一、实验目的（１）将双端口通用寄存器组和双端口存储器模块联机；（２）进一步熟悉计算机的数据通路；（３）掌握数字逻辑电路中故障的一般规律，以及排除故障的一般原则和方法；（４）锻炼分析问题与解决问题的能力，在出现故障的情况下，独立分析故障现象，并排除故障。

二、实验电路图９．１４示出了数据通路实验电路图，它是将前面进行的双端口存储器实验模块和一个双端口通用寄存器组模块连接在一起形成的，存储器的指令端口不参与本次实验，通用寄存器组连接运算器模块，本实验涉及其中的操作数寄存器ＤＲ２。

由于ＲＡＭ是三态门输出，因而可以将ＲＡＭ连接到数据总线ＢＵＳ上。

此外，ＢＵＳ上还连接着双端口通用寄存器组。

这样，写入ＲＡＭ的数据可由通用寄存器提供，而从ＲＡＭ读出的数据也可送到通用寄存器保存。

ＲＡＭ和ＤＲ２在前面的实验中使用过。

对于通用寄存器组ＲＦ，它由一个在系统可编程（In System Programable）芯片ｉｓｐＬＳＩ１０１６固化了通用寄存器组的功能而成，其功能与双端口寄存器组ＭＣ１４５８０相类似，内含四个８位的通用寄存器，带有一个输入端口和两个输出端口，从而可以同时写入一路数据，读出两路数据。

输入端口取名为ＷＲ端口，连接一个８位的缓冲寄存器ＥＲ（已集成在ｉｓｐＬＳＩ１０１６芯片中），输出端口取名为ＲＳ端口、ＲＤ端口，分别连接运算器模块的两个操作数寄存器ＤＲ１、ＤＲ２，其中，连接ＤＲ１的ＲＳ端口还可通过一个８位的三态门ＲＳＯ直接向ＢＵＳ输出。

双端口通用寄存器组模块的控制信号中，ＲＳ１、ＲＳ０用于选择从ＲＳ端口读出的通用寄存器，ＲＤ１、ＲＤ０用于选择从ＲＤ端口读出的通用寄存器，上述选择信号在Ｔ１脉冲的上升沿到来时生效。

而ＷＲ１、ＷＲ０则用于选择从ＷＲ端口写入的通用寄存器。

ＷＲＤ是写入控制信号，ＷＲＤ＝１时，在Ｔ２上升沿的时刻，从ＥＲ写入数据；ＷＲＤ＝０时，ＥＲ中的数据不写入通用寄存器中。

ＬＤＥＲ信号控制ＥＲ从ＢＵＳ写入数据，ＲＳ－ＢＵＳ信号则控制ＲＳ端口到ＢＵＳ的输出三态门。

计算机组成原理实验报告课程名称计算机组成原理实验学院计算机专业班级学号学生姓名指导教师20年月日实验一：基础汇编语言程序设计实验1实验目的●学习和了解TEC-XP+教学实验监控命令的用法;●学习和了解TEC-XP+教学实验系统的指令系统;●学习简单的TEC-XP+教学实验系统汇编程序设计。

2实验设备及器材●工作良好的PC机;●TEC-XP+教学实验系统和仿真终端软件PCEC。

3实验说明和原理实验原理在于汇编语言能够直接控制底层硬件的状态，通过简单的汇编指令查看、显示、修改寄存器、存储器等硬件内容。

实验箱正如一集成的开发板，而我们正是通过基础的汇编语言对开发板进行使用和学习，过程中我们不仅需要运用汇编语言的知识，还需要结合数字逻辑中所学的关于存储器、触发器等基本器件的原理，通过串口通讯，实现程序的烧录，实验箱与PC端的通讯。

4实验内容1)学习联机使用TEC－XP+教学实验系统和仿真终端软件PCEC；2)学习使用WINDOWS界面的串口通讯软件；3)使用监控程序的R命令显示/修改寄存器内容、D命令显示存储内容、E命令修改存储内容；4)使用A命令写一小段汇编程序，U命令反汇编输入的程序，用G命令连续运行该程序，用T、P命令单步运行并观察程序单步执行情况。

5实验步骤1)准备一台串口工作良好的PC机器;2)将TEC-XP+放在实验台上,打开实验箱的盖子,确定电源处于断开状态;3)将黑色的电源线一段接220V交流电源,另一端插在TEC-XP+实验箱的电源插座里;4)取出通讯线,将通讯线的9芯插头接在TEC-XP+实验箱上的串口"COM1"或"COM2"上,另一端接到PC机的串口上;5)将TEC-XP+实验系统左下方的六个黑色的控制机器运行状态的开关置于正确的位置,再找个实验中开关应置为001100(连续、内存读指令、组合逻辑、联机、16位、MACH),6)控制开关的功能在开关上、下方有标识;开关拨向上方表示"1",拨向下方表示"0","X"表示任意,其他实验相同;7)打开电源,船型开关盒5V电源指示灯亮;8)在PC机上运行PCEC16.EXE文件,根据连接的PC机的串口设置所用PC机的串口为"1"或"2",其他的设置一般不用改动,直接回车即可; （8）按一下"RESET"按键,再按一下"START"按键,主机上显示：6实验截图及思考题【例3】计算1到10的累加和。

CPU计算机组成原理实验报告实验名称：CPU计算机组成原理实验一、实验目的：1.了解计算机硬件的基本组成原理，特别是CPU的工作原理；2.掌握计算机的组装和调试技能；3.熟悉计算机操作系统的安装和配置方法；4.学习使用计算机进行基本的应用程序开发。

二、实验设备和材料：1.CPU主机：包括主板、CPU、内存、硬盘等；2.显示设备：显示器、键盘、鼠标等；3.软件：操作系统、开发工具等。

三、实验步骤：1.将主板、CPU、内存、硬盘等硬件组件组装到主机箱中，连接电源、显示器、键盘、鼠标等外设；2.打开电源，按照BIOS界面提示进行主板和硬件设置；3.插入操作系统安装光盘，根据安装界面提示进行操作系统的安装；4.安装完成后，进入操作系统，根据提示进行相应驱动程序的安装和配置；5.打开开发工具，进行编程实践。

四、实验结果与分析：通过以上步骤，成功组装了一台计算机并安装了操作系统。

在操作系统中，能够正常运行各种应用程序，并且能够进行编程开发。

通过实验，可以清楚地了解到计算机硬件的组成原理，特别是CPU的工作原理。

CPU 作为计算机的核心部件，负责指令的执行和数据的处理。

通过对CPU的组装和调试，可以更深入地了解其工作原理和操作方法。

五、实验心得与体会：通过实验，我对计算机硬件的组装和设置有了更深入的理解。

计算机硬件的组成非常复杂，需要我们仔细阅读说明书，按照步骤进行操作。

在实验过程中，我们学会了解决一些常见的硬件问题，如硬件不兼容、连接错误等。

此外，操作系统的安装和配置也是非常重要的一步，只有正确地安装和配置操作系统，才能保证计算机的正常运行。

通过这个实验，我不仅学到了理论知识，还锻炼了实际操作的能力。

计算机的组装和调试需要我们仔细、耐心地进行，一丝不苟地对待每一步操作。

只有掌握了计算机组成原理，才能更好地理解和应用计算机技术。

通过实验，我深刻地认识到计算机是一台高度复杂的机器，它可以帮助我们解决各种问题，提高工作效率。

一、实验目的1. 理解计算机组成原理的基本概念和结构。

2. 掌握计算机各主要部件（如CPU、存储器、总线等）的工作原理。

3. 熟悉计算机指令系统的基本知识。

4. 通过实验加深对计算机组成原理的理解。

二、实验环境1. 实验平台：EL-JY-II型计算机组成原理实验系统2. 实验软件：计算机组成原理实验软件3. 实验设备：计算机组成原理实验箱三、实验内容1. CPU数据通路实验（1）实验目的：了解CPU的数据通路结构，掌握各逻辑部件的功能及数据流动方向。

（2）实验步骤：1. 组装CPU数据通路，包括ALU、程序计数器PC、主存M、主存数据寄存器MDR、主存地址寄存器MAR、指令寄存器IR、通用寄存器R0-R3、暂存器C和D等。

2. 指示数据流动方向，确保各部件正确连接。

3. 验证数据通路功能，观察数据流动过程。

（3）实验结果：成功组装CPU数据通路，实现数据正确流动。

2. 指令周期实验（1）实验目的：掌握典型指令的指令周期，了解指令执行过程。

（2）实验步骤：1. 画出“MOV R0, R1”、“LAD R1, (R2)”、“ADD R1, R2”、“STO R2,(R3)”等指令的指令周期方框图。

2. 分析指令执行过程，理解各阶段功能。

（3）实验结果：成功画出指令周期方框图，并理解指令执行过程。

3. 硬布线控制器与微程序控制器实验（1）实验目的：了解硬布线控制器和微程序控制器的工作原理及区别。

（2）实验步骤：1. 比较硬布线控制器和微程序控制器的结构及工作原理。

2. 分析两种控制器的优缺点。

（3）实验结果：理解硬布线控制器和微程序控制器的工作原理及区别。

4. 流水线CPU实验（1）实验目的：掌握流水线CPU的工作原理，分析流水线各过程段。

（2）实验步骤：1. 分析指令流水线的取值、译码、执行、访存、写回寄存器五个过程段。

2. 画出流水处理的时空图，计算流水线的实际吞吐率和加速比。

（3）实验结果：成功分析指令流水线各过程段，并计算流水线性能指标。

计算机组成原理实验报告班级：0411202学号：2012211xxx姓名: kelory_lee2014年12月7日目录1.实验一Hamming码2.实验二乘法器3.实验三时序部件4.实验四CPU_算术逻辑单元5.实验五CPU_指令译码器6.实验六CPU_微程序控制器7.实验七-八CPU_无流水无cache实验1 Hamming码一.实验目的（1）对容错技术有初步了解，理解掌握海明码的原理（2）掌握海明码的编码以及校验方法二.实验内容（1）先连接JTAG线和USB线（CPU实验时才用接此线），然后接实验箱电源线，最后才可以打开电源。

（切记：不能带电插拔Jtag口，否则会损坏实验设备）（2）安装ByteBlaster：Quartus→tools→>programmer→HardwareSetup(在打开programmer窗口的左上角或从Edit菜单—> HardwareSetup 亦可打开)→选Hardware Settings→点击Add Hardware→Hardware type →Altera ByteBlaster→ok即可；Mode选Jtag。

（3）打开Quartus→tools→programmer→AddFile，将hamming.sof（在C盘的相应目录下）下载到FPGA中。

注意进行programmer时，应在program/configure下的方框中打勾，然后下载。

（4）在实验台上通过模式开关选择FPGA独立调试模式010。

首先输入的8位操作数对应开关SD15~SD8，编码后的hamming码在灯A0～A12上体现。

其次开关SA0是控制位，待校验的13位数据对应SD7～SD0与SA5～SA1。

最后比较的结果在灯R4～R0上体现。

观察实验现象并记录相应数据如对8位数据10101100进行hamming编码和校验。

第一，先手工计算校验位P5～P1＝_10111__，编码后的hamming码为__1101001101011。

实训报告姓名：学号：07、02、01、03专业：计算机科学与技术班级：计本142 指导教师：杨盛、王德君、刘琪实训项目：计算机组装调试及工具软件实训地点：F座608起始日期：2015年月日至2015年月日计算机组装调试及工具软件实训任务书一、实训目的《计算机组装调试及工具软件》是计算机科学与技术、网络工程、软件工程专业本科学生的一门重要的实践性教学课程。

通过学习使学生掌握计算机的基本组成原理，计算机软、硬件的基本概念和相关的新概念、名词及术语；了解计算机的发展特点和当前主流配置；熟悉电脑各组件的性能指标，电脑组装步骤，并解决在组装过程中可能出现的问题；从电脑使用和维护的角度，选择了几款工具软件（GHOST、 PQMAGIC），进行软件安装、调试，通过实训，使学生能实践计算机组装与维护的基本操作，并具备管理和维护中的常见问题的能力。

二、实训要求1、认真查阅参考资料2、遵守实训时间安排3、按时上机，认真完成实训项目4、遵守机房规则和要求5、按要求认真书写实训报告三、实训内容及时间安排实训时间为一周：实训内容如下：序号实训项目总学时讲课操作其他备注1 计算机硬件维修设备的认识8 4 42 计算机基本组成与配置认识 4 43 计算机硬件组装与配置84 44 分区与操作系统安装8 2 65 工具软件使用8 2 66 成绩评定与报告撰写 4 4合计（学时）40 16 20 4四、成绩评定成绩包括平时检查（包括出勤）、考试成绩和实训报告三个部分。

由实训指导教师科学评定成绩，各项成绩按比例累加得到实训总成绩。

成绩包括平时检查、出勤情况、分项测试、实训报告四部分组成。

最终成绩由以上各项成绩综合评定，以上四项占总成绩比例如下：平时检查：15% ；出勤情况：15%；分项测试：30% ；实训报告：40%；如平时出勤或者实训报告不合格则总成绩为不及格。

评定结果为：优秀、良好、中、及格、不及格。

注：其中平时检查和实训报告具有一票否决权，其一不及格总成绩为不及格。

计算机组成原理实验报告——实验六Logisim实现单周期CPU专业：计算机科学与技术〔师〕姓名：玉佳学号：1131000016指导教师：王晶完成日期：2015.6.15一、实验目的1、掌握硬布线控制器的设计思想及工作原理2、理解数据通路的搭建过程、控制信号的生成过程3、培养熟练应用相关软件实现系统设计的能力二、实验容设计一款支持add,addi,and,beq,j,lw,sw,7条指令的基于MIPS的32位CPU：1.存放器文件包括32个32位的存放器2.指令存储器空间256X32；数据存储空间256X32三、实验过程Step1确定数据通路控制信号：RegDst: 控制RF写存放器编号，0:rd 1:rt;RegWrite：控制RF写使能；0：不能写，1：可以写；ALUSrc: 控制ALU的B输入，0：来自RF的rd2 1：来自符号位扩展后的立即数ALU Control：控制ALU功能MemtoReg：控制ＲＦ写入数据；０：ＡＬＵ运算结果；１：数据NPCControl: 控制Npc逻辑 00：PC+4；10：BEQ指令；01：J指令 MemWrite：控制Dm写使能；0：不能写；1：可以写MemWrite：控制DM写使能；0不能写，1可以写Step2确定控制信号及器件设计原扩展元件新扩展元件EP〔扩展〕：可以实现0扩展以及符号扩展。

我是通过多路选择器连接了一个输入端进展选择，解决了原有了扩展不能实现符号的弊端。

通过数据总线将高16位置0。

NPC：通过NPCControl和ALU计算结果的零标志来选择下一条指令的地址。

RF〔存放器堆〕：获取指令后，通过译码器和控制信号控制选择将数据存入哪个存放器，用数据选择器控制用哪个存放器输出数据DM〔数据存储器〕：上端时钟输入是指令地址，运行哪一条指令。

下端为输入值，由输出端显示结果。

将最上端写使能信号置1便可进展输入，可通过最下端clr清零，clk时钟信号控制指令的运行。
