氩弧焊机不出气修理方法
氩弧焊机是一种广泛应用于焊接领域中的设备，它使用惰性气体作为保护气体，可以在焊接过程中避免氧气和氮气的介入，从而保证焊接质量。
然而，在使用氩弧焊机的过程中，有时会遇到不出气的问题，这对于焊接工作的进行会造成很大的影响，因此需要及时进行修理。
一般来说，氩弧焊机不出气的原因有很多，常见的问题包括气阀损坏、电路故障、气管堵塞等等。
针对这些问题，可以采取不同的方法进行修理。
首先，如果是气阀损坏导致的不出气问题，可以更换气阀来解决。
在更换气阀时，需要注意选择与氩弧焊机型号相匹配的气阀，并按照说明书上的操作步骤正确替换。
其次，如果是电路故障导致的不出气问题，需要找到具体的故障点进行修复。
对于电路故障，建议寻求专业技术人员的帮助，不要自行修理，以免引起更大的损失。
最后，如果是气管堵塞导致的不出气问题，可以使用针管或针头将堵塞的气管清理干净。
需要注意的是，在清理过程中要小心谨慎，避免损坏氩弧焊机。
总之，针对氩弧焊机不出气的问题，需要根据具体原因采取不同的修理方法。
在修理过程中，需要注意安全，避免损坏设备和人身安全。
如果不确定如何修理，建议寻求专业技术人员的帮助。
- 1 -。
氩弧焊机常见故障及排除方法一、电源故障电源故障是氩弧焊机常见的问题之一。
当氩弧焊机无法正常启动或者工作时，首先要检查电源是否正常。
可能的原因包括电源插座松动，电源线连接不良，电源开关损坏等。
解决方法是检查电源插座是否牢固，重新连接电源线，更换损坏的电源开关。
二、电流不稳定电流不稳定是氩弧焊机常见故障之一。
在焊接过程中，如果出现焊缝不均匀或者焊接弧不稳定的情况，可能是电流不稳定所致。
解决方法是检查焊机的电流调节装置是否正常工作，调整电流稳定器或者更换故障部件。
三、气体泄漏气体泄漏是氩弧焊机常见故障之一。
氩气是氩弧焊的重要组成部分，如果发现氩气泄漏，会导致焊接工艺受到影响。
解决方法是检查氩气管路是否有漏气现象，可以使用肥皂水涂抹在连接处，观察是否有气泡产生。
如果发现气泡，需要紧固连接处或更换密封圈。
四、电极磨损电极磨损是氩弧焊机常见故障之一。
电极是氩弧焊的重要组成部分，其磨损会导致焊接质量下降。
解决方法是定期检查电极的磨损情况，及时更换磨损的电极。
同时，在使用过程中注意控制电极的焊接电流和电极间距，以延长电极的使用寿命。
五、接地故障接地故障是氩弧焊机常见故障之一。
焊接时，如果接地不良，会导致焊接质量下降，甚至引发危险。
解决方法是检查焊机的接地线是否牢固，是否与焊接工件有良好接触。
可以使用万用表检测接地电阻，确保接地良好。
六、过热保护过热保护是氩弧焊机常见故障之一。
当焊机过热时，会自动断开电源，以保护焊机和焊工的安全。
解决方法是检查焊机散热系统是否正常工作，清理散热风扇和散热片，并确保使用环境通风良好。
七、故障代码显示一些高级氩弧焊机具有故障代码显示功能。
当焊机故障时，会显示相应的故障代码，方便快速排除故障。
解决方法是查阅焊机的使用说明书，找到对应故障代码的解决方法，并按照说明进行操作。
氩弧焊机常见故障包括电源故障、电流不稳定、气体泄漏、电极磨损、接地故障、过热保护和故障代码显示等。
针对不同的故障，我们可以采取相应的解决方法，保证氩弧焊机的正常工作和焊接质量。
氩弧焊机维修实例氩弧焊机是一种高效、高质量的焊接设备，广泛应用于工业生产和维修领域。
然而，由于长时间使用或不当操作，氩弧焊机可能会出现各种故障。
本文将通过一个氩弧焊机维修实例，介绍其故障现象、原因分析、维修过程和经验总结。
一、故障现象某企业生产线上使用的氩弧焊机在使用过程中突然出现异常响声，随后焊接电流不稳定，导致焊接质量下降。
操作人员初步检查后发现焊机电源部分无异常，但焊枪及送丝机构动作异常。
二、原因分析1.机械故障：焊枪及送丝机构动作异常，可能是机械部件磨损、卡滞或松动。
2.电气故障：氩弧焊机电源部分异常，可能是控制电路板、功率器件或传感器等故障。
3.水路故障：由于长时间使用，冷却水路可能堵塞或漏水，导致焊机过热。
4.气路故障：氩气供给压力不足或气路泄漏，影响氩弧焊接效果。
5.人为操作错误：操作人员使用不当或维护不到位，导致设备故障。
三、维修过程1.外观检查：对氩弧焊机外观进行详细检查，发现送丝机构部分部件松动，焊枪头部的铜软管磨损严重。
2.拆卸与检查：将送丝机构和焊枪头拆卸下来，检查内部机械部件是否有磨损、卡滞现象。
同时检查电气部分，发现控制电路板有烧糊痕迹。
3.更换部件：根据故障分析结果，购买相应部件进行更换。
机械部分更换送丝机构和焊枪头内部磨损部件，电气部分更换控制电路板。
4.重新装配与调试：将更换部件重新装配到氩弧焊机上，并进行调试。
调整焊接电流、电压等参数，确保设备恢复正常工作状态。
5.维护与保养：对氩弧焊机进行常规维护与保养，包括清理冷却水路、检查气路是否泄漏等。
同时对操作人员进行培训，确保正确使用和维护设备。
四、经验总结通过此次氩弧焊机维修实例，我们可以总结出以下经验：1.对于长时间使用的设备，要定期进行维护与保养，及时发现并解决潜在故障。
2.当设备出现故障时，要根据故障现象和可能原因逐步排查，避免盲目更换部件造成不必要浪费。
3.在拆卸和更换部件时，要小心谨慎，避免损坏其他正常部件。

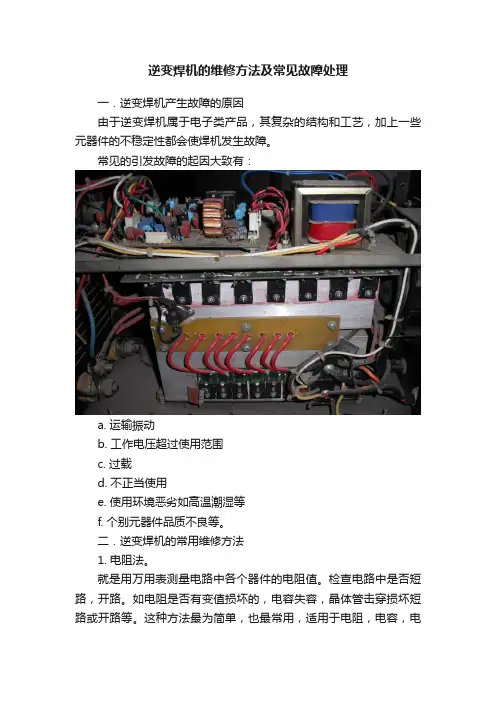

逆变焊机的维修方法及常见故障处理一．逆变焊机产生故障的原因由于逆变焊机属于电子类产品，其复杂的结构和工艺，加上一些元器件的不稳定性都会使焊机发生故障。
常见的引发故障的起因大致有：a. 运输振动b. 工作电压超过使用范围c. 过载d. 不正当使用e. 使用环境恶劣如高温潮湿等f. 个别元器件品质不良等。
二．逆变焊机的常用维修方法1. 电阻法。
就是用万用表测量电路中各个器件的电阻值。
检查电路中是否短路，开路。
如电阻是否有变值损坏的，电容失容，晶体管击穿损坏短路或开路等。
这种方法最为简单，也最常用，适用于电阻，电容，电感，晶体管，集成电路等的初步故障判断。
2. 电压法。
就是在电路加电的状态下，测量电路各个工作点的工作电压是否正常。
这种方法需要对电路比较熟悉。
但是其测量判断结果会比较准确。
3. 替换法。
就是将电路中的一些无法确定是否正常的元器件，用好的元器件将其替换，以此来判断和排除故障的方法。
这种方法一般用于可以大致确定故障部位的机器上，它一般作为电阻法的后续判断方法。
4. 波形判断法。
在有一定的条件下，可以借助示波器等仪器，观察各个工作点的工作波形，从波形上分析电路的故障部位。
这个是最直观的故障分析方法，用于分析一些疑难杂症。
三．逆变焊机的常见故障及处理1.开机保护造成这个故障的原因有以下几个：A. 场管损坏，为过流保护。
B. 二次整流管损坏，为过流保护。
C. 中板变压器损坏，为过流保护。
D. 温控开关损坏，为错误保护。
E. 控制板保护电路损坏，为错误保护。
当焊机保护电路不工作时，出现焊机出现过流时，会造成炸机。
在维修时一定要特别注意保护电路是否正常。
故障处理：对于场管和二次整流管的损坏，一般用电阻法测量场管的电阻，是否有短路或场管和二次整流管电阻有异常。
在判断中板变压器是否损坏是，一般是拔去变压器插头看焊机是否还出现保护故障，如果拔去中板变压器，就不出现保护故障，就可以大致确定是否是中板变压器损坏了，不过判断这个故障的前提是二次整流管没有损坏还有焊机输出没有短路。
氩弧焊机维修实例氩弧焊机维修实例1. 简介氩弧焊机是一种常见的焊接设备，广泛应用于金属结构、船舶制造、汽车制造等行业。
然而，由于使用频率高、工作环境复杂等原因，氩弧焊机也经常遇到各种故障。
本篇将分享一些实际维修案例，以帮助读者更好地了解氩弧焊机的常见问题及解决方法。
2. 故障一：电源线烧断案例描述：某工厂的氩弧焊机在使用过程中突然停止工作，检查发现电源线烧断。
解决方法：首先，我们需要找到烧断的位置，并检查是否有其他损坏的部件。
然后，我们需要更换烧断的电源线，并用万用表检测电源输入端是否有正常电压输出。
最后，连接电源并开启氩弧焊机，确保设备能够正常工作。
教训：电源线烧断是一种常见的氩弧焊机故障，通常是由于电源线老化、电流过大等原因导致的。
为了避免这种故障的发生，我们应定期检查和更换焊机的电源线，并确保使用符合规定的电流。
3. 故障二：火花不稳定案例描述：某焊接工程师在使用氩弧焊机时发现火花不稳定，焊接效果较差。
解决方法：首先，我们需要检查氩气供应系统是否正常。
如果氩气压力不稳定或流量过大，都可能导致火花不稳定。
我们可以通过更换氩气瓶、检查氩气管道连接等方式解决该问题。
其次，我们需要检查电弧电流调节器和电极是否正常工作。
如果发现电弧电流调节器损坏或电极磨损严重，都可能影响火花的稳定性。
此时，我们需要及时更换这些部件。
最后，我们需要调整焊接参数，例如调整电流大小、焊接速度等，以提高焊接质量。
教训：火花不稳定是氩弧焊机常见的故障之一，通常是由于气体供应问题或焊接参数调节不当导致的。
为了避免这种故障，我们应定期检查气体供应系统，确保氩气压力稳定，并合理调整焊接参数。
4. 故障三：焊接质量不达标案例描述：某焊接工程师在使用氩弧焊机进行焊接时发现焊接质量不达标，焊缝存在气孔、裂纹等问题。
解决方法：首先，我们需要检查电极是否正常。
如果电极磨损严重或受到污染，都会导致焊接质量下降。
此时，我们需要及时更换电极或进行清洁。
一．逆变焊机产生故障的原因由于逆变焊机属于电子类产品，其复杂的结构和工艺，加上一些元器件的不稳定性都会使焊机发生故障。
常见的引发故障的起因大致有：a. 运输振动b.工作电压超过使用范围c. 过载d. 不正当使用e. 使用环境恶劣如高温潮湿等f. 个别元器件品质不良等。
二．逆变焊机的常用维修方法1. 电阻法。
就是用万用表测量电路中各个器件的电阻值。
检查电路中是否短路，开路。
如电阻是否有变值损坏的，电容失容，晶体管击穿损坏短路或开路等。
这种方法最为简单，也最常用，适用于电阻，电容，电感，晶体管，集成电路等的初步故障判断。
2. 电压法。
就是在电路加电的状态下，测量电路各个工作点的工作电压是否正常。
这种方法需要对电路比较熟悉。
但是其测量判断结果会比较准确。
3. 替换法。
就是将电路中的一些无法确定是否正常的元器件，用好的元器件将其替换，以此来判断和排除故障的方法。
这种方法一般用于可以大致确定故障部位的机器上，它一般作为电阻法的后续判断方法。
4. 波形判断法。
在有一定的条件下，可以借助示波器等仪器，观察各个工作点的工作波形，从波形上分析电路的故障部位。
这个是最直观的故障分析方法，用于分析一些疑难杂症。
二. 逆变焊机的常见故障及处理1.开机保护原因分析：造成这个故障的原因有以下几个：A. 场管损坏，为过流保护。
B. 二次整流管损坏，为过流保护。
C. 中板变压器损坏，为过流保护。
D. 温控开关损坏，为错误保护。
E. 控制板保护电路损坏，为错误保护。
当焊机保护电路不工作时，出现焊机出现过流时，会造成炸机。
在维修时一定要特别注意保护电路是否正常。
故障处理：对于场管和二次整流管的损坏，一般用电阻法测量场管的电阻，是否有短路或场管和二次整流管电阻有异常。
在判断中板变压器是否损坏是，一般是拔去变压器插头看焊机是否还出现保护故障，如果拔去中板变压器，就不出现保护故障，就可以大致确定是否是中板变压器损坏了，不过判断这个故障的前提是二次整流管没有损坏还有焊机输出没有短路。
逆变电焊机维修入门逆变电焊机维修入门集团标准化工作小组#Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#逆变电焊机维修入门准备工作：一、心理准备1.做为一名合格的修理工要有的严谨的科学态度.2.抗压能力要强.3.积极思维。
4.热爱此行业，有钻研，收集的精神。
二、物质准备1.数字万用表，机械万用表各一块。
2.示波器。
3.电桥（非必需品）.4.积极收集各种主流机型资料.（个人计算机）6.螺丝刀钳子烙铁焊锡等等不再罗嗦。
7.三项动力电三、专业知识准备（最低门槛）1.熟悉电阻电容及其他各类常用元器件参数的读法。
2.熟悉基本数电，模电知识。
3.了解常用功率变化线路的工作原理（半桥，全桥，单端等等）4.熟悉各类元器件的测量方法.维修步骤：一、初接故障机1.询问机主故障情况，如不清楚切勿送电加重故障。
2.判断该机线路是否属于自己熟悉品牌.二、开机检查1.开机检查后听闻望窃，检查有无明显烧毁，断裂，及硬性机械问题。
2.根据机主形容故障现象首先排查可疑度最大部分。
3.完成前俩点后，从时间顺序上将诊断步骤安排好。
三、诊断步骤1.判断故障问题出现在主回路还是辅助电路。
2.如问题在主回路应细心检查，更换顺坏元器件，确认无误才可送电。
3.如问题在辅助电路，应想办法切断主回路和辅助电路公共电源端，以防止维修过程中造成主回路损坏。
（既单加辅电）4.混合型故障，如功率器件击穿，那么正常来讲驱动也不保，此时应该明白修理的先后顺序，先控制，后主。
四、主回路维修检测步骤1.普通逆变焊机功率变换过程一般为，整流-逆变-二次整流。
2.整流部分问题普通现象表现为，送电不能（跳闸），功率器件直流母线电压没有或电压不正常，开机无反应。
3.逆变部分问题普遍现象较易从外观发现，具体测量方法下面会介绍。
4.二次整流部分元器件较单一，容易测量，大部分可以直接从输出端子进行测量观察是否存在短路，开路，或者压降不正常。
五、控制电路维修诊断过程由于控制电路较复杂，放在下面具体分析。
逆变电焊机的维修小经验瑞玲款MOS机器 ZX7-315故障：风机声音大，电流不稳定ZX7-315 开机后风扇声音很大焊接电流不稳定检查后发现风机一个叶片缺失更换新风机后声音正常快速接头已经损坏更换后焊接电流稳定。
很多厂家直接把分流器固定在快插上很容易造成分流器发热，损坏分流器烧坏分流器上面的检测线，这个是需要注意的，线子烧坏后也会造成电流最大不受控瑞玲款MOS机器 ZX7-500故障：数显表显示000开机后没有电流显示显示为000 检查电位器发现电位器已经没有阻值因此判断电位器损坏更换后正常。
显示000还有很多地方需要注意瑞玲款机器在左边数第三个插头是近控远控连接插头，有近控远控开关的开关可以控制没有近控远控开关的需要在板子上焊接上，正常焊接上后电位器1-3脚为 DC 5V 电压.瑞玲款MOS机器 ZX7-500故障：开机故障灯亮ZX7-500开机后故障灯亮量焊把无空载压初步判定是上板有问题拆机后把左边的触发电源拔除拔除后OC灯不亮了判定故障在左边的逆变块上关机用万用表打到2极管挡位上测量焊把+ -极发现不通没有阻值判定故障因该在上板将左边的上板拆掉测量发现没有问题阻值均正常将上板装回发现上板的接地线接在了散热器上把接地拆掉OC灯不亮把接地改接到机壳上进行焊接作业发现没有问题收工这种机器大机器一般两组机芯可以分开测试这样先判断出来那组的问题比较省事一些排除法通天WS200直流氩弧焊机故障：1：开机后有手工焊没有氩弧焊:2：没有气体输出通天WS-200直流氩弧焊机2台第1台开机后有手工焊没有氩弧焊判定问题可能出在转换开关上拆下转换开关测量开关损坏更换后正常，搞维修还需要仔细观察各个连线的作用勤做笔记第2台开机后没有气体输出将电磁阀测量没有问题测量控制电磁珐的继电器发现有线圈端有电压15V但继电器不动作拆吓继电器用外制电源挑到15V 发现继电器吸合没有问题再查控制继电器的场效应管发现管子老化没有相同型号接了一个固态继电器后正常.LGK100等离子切割机故障：闭合开关没有输出放电LGK100等离子切割机闭合开关没有输出放电极没有输出 IGBT管上的小板指示灯不亮说明IGBT 没有工作总板有问题拆板检查发现4个Z24N 和9Z24N损坏更换后正常，需要测量Z24 上面对地电压来判断前面是不是正常，正常按焊枪Z24上面的电压会变化如果不变化还需要查看前面电路是否工作正常 35253846 11和14脚是输出脚。
ZX7-400S(C)检测步骤1.不开机,断开主回路,拔掉P3,2.开机,万用表打到20V,黑表笔接地线,红表笔依次测推动IC1.IC2.IC3.IC4,万用表所示为10.9V,即推动正常,3.万用表打到200V,黑表笔接地线,红表笔测三端集成稳压LM317,万用表显示为20V,即正常,4.万用表打到200V,黑表笔接地线,红表笔测三端集成稳压7815的第三脚,万用表显示为15V,即正常,5.关机,测一次输出,万用表打二极管档,黑表笔接主机负极,红表笔接主机正极,万用表显示为1无穷大时,即二极管反向截止,即机器正常,6.黑表笔接主机正极,红表笔接主机负极,万用表有数值显示,且不断变化时,即二极管正向导通,此时机器正常,7.关机情况下,接好主回路.8.电容均压检测:万用表打到1000V,开机的情况下,红黑两表笔分别测两电容,测得两表笔的万用表显示数字相差大于5V,即电容均压正常,9.关机,在主回路中接一个10W/15K的充电电阻.插上P310.在第九步的情况下,万用表打到1000V,再测电容均压,测法同第八步,测得两电容的万用表显示数值相差小于10V,即正常11.关机,测输出(1)将万用表打到二极管档,黑表笔接主机正极,红表笔接主机负极,万用表有数值显示,且不断变化时,即二极管正向导通,(2)将万用表打二极管档,黑表笔接主机负极,红表笔接主机正极,万用表显示数值为1无穷大时,即二极管反向截止,机器输出正常,ZX7-315S/T氩弧焊检测1.断开主回路线,拔掉推动P62.开机,主机打到电焊档,万用表打到200V,黑表笔接Q1的第2脚,红表笔依次测推动Q7.Q8.Q9.Q10,万用表所示为11.7V时,即推动正常,3.关机,在主回路线上接一个10W/15K的充电电阻,4.开机,.万用表打200V,红表笔接主机正极,黑表笔接主机进气输出接头(TIG),万用表显示数值为37V左右时,即空载输出正常.5.关机,取掉充电电阻,接好主回路线,6.再测空载输出,为79V左右时,即空载输出正常,7.主机打到氩焊档,用金属小螺丝短接航空插件,会看到打火板上有高压火光产生,仅三秒,即高压打火正常.ZX7-400S/T检测1.断开主回路,拔掉推动P3.2.开机,在断开主回路,拔掉推动的情况下,开机,万用表打到1000V,红表笔测地线,黑表笔测三端集成稳压LM7815,万用表有数值显示时,即推动正常.3.测得推动正常时,关机,插好推动线,4.关机,在主回路线上串接一个10W/15K的充电电阻,5.开机,在充电的情况下,万用表打二极管档,用测模块的方法,依测检测散热器上的两块模块,测得正常即可,6.测得模块正常时,在充电的情况下,万用表打到1000V,红黑两表笔依次测两电容,测得两电容万用表数值显示相差不大于50V ,即电容正常.7.开机,充电的情况下,主机打电焊档,红表笔接主机正极,黑表笔接主机负极,万万用表有数值显示为1无穷大时,即输出正常.8.输出正常时,主机打氩焊档,用金属小螺钉短接接氩焊枪的手把开关,会看到打电板有高压火光产生,仅为3秒,此时即打主机打火正常.ZX7-500S/D的检测1.不开机的情况下,断开两主回路线,并拔掉推动线J5.J62.开机,万用表打到200V,黑表笔接主板的地线,红表笔依次检测推动IC1.IC2,IC3,IC4,万用表数值显示为11.1V时,即推动正常3.测得推动正常的情况下,关机,在其中一主回路线上串接一个10W/15K 的充电电阻,并插好其中一条推动线,4.在接好充电的电阻的情况下,开机,万用表打二极管档,黑表笔接主机负极,红表笔接主机正极,测得万用表显示数值为24V左右时,即主机输出正常5.关机,万用表打到二极管档,用前面讲的检测三相整流桥的方法测整流桥,万用表显示数值在410V左右,即整流桥正常6.万用表打二极管档,测散热器上的D92,万用表显示为320V时,即正常7.ZX7-500S/D 40T120板的检测:关机的情况下,万用表打到75V,红表笔接电容的正极,黑表笔接模块的正极,如图所示测法和万用表数值显示为398V时,即40T120板正常.8.开机,万用表打到750V,两表笔分别测主机的三相输入端,如图所示两两相测,测得万用表显示数值在380V左右时,即主机不缺相ZX7-630S的检测1.关机,断开主回路线,拔掉推动线2.开机,万用表打200V,黑表笔接主板地线标志,红表笔依次检测推动,万用表显示为11V时,即主机推动正常,3.主板-15V的检测:万用表打200V,黑表笔接主板地线标志红表笔测主板-15V点,万用表数值显示为-15V时,即此点正常,4.主板+15V的检测:万用表打200V,黑表笔接主板地线标志红表笔测主板+15V点,万用表数值显示为+15V时,即此点正常,5.主板+20V的检测:万用表打200V,黑表笔接主板地线标志红表笔测主板+20V点,万用表数值显示为+20V时,即此点正常,6.主板+26V的检测:万用表打200V,黑表笔接主板地线标志红表笔测主板+26V点,万用表数值显示为+26V时,即此点正常,7.测得主板正常的情况下,关机,插好主板推动线,8.ZX7-630S模块的检测:关机,万用表打二极管档,两表笔检测模块的二极管,二极管正常的情况下,开机,在充电的情况下,检测模块的三极管,模块三极管也正常时,即整个模块都正常.9.关机,在主回路上串接一个10W/15K的充电电阻.10.输出的检测:开机,万用表打200V,黑表笔接主机负极,红表笔接主机正极,万用表显示数值为23V左右时,即主机输出正常.11.电容均压的检测:开机,万用表打200V,两表笔分别检测四个电容,四个电容测得的数值都在78V,左右时,即电容正常.。
氩弧焊机维修实例1. 引言氩弧焊机，作为一种常见的焊接设备，在工业生产中起着重要的作用。
然而，由于使用磨损或操作不当等原因，氩弧焊机可能会出现各种故障。
本文将通过一个实例，讲述如何维修氩弧焊机。
2. 故障现象客户反映氩弧焊机无法正常工作，打开电源，显示屏上没有任何显示，电机也没有运作，无法进行焊接操作。
3. 分析和修复通过对氩弧焊机的故障现象进行分析，并结合实际维修经验，可以确定该故障的原因可能是电源线接触不良、控制器损坏等。
接下来，我们将一步步进行排查和修复。
3.1 检查电源线首先，我们需要断开氩弧焊机的电源，避免触电危险。
然后，检查电源线是否松动或受损。
在本例中，我们发现电源线连接良好，没有可见的受损部分。
3.2 检查控制器由于故障现象显示屏上没有任何显示，我们怀疑控制器可能存在问题。
为了确认这一点，我们打开氩弧焊机的外壳，检查控制器的连接和电路。
在查看控制器连接时，我们发现一根凹陷的电路连接线，可能是由于长时间使用导致磨损。
我们决定先更换这根连接线，以消除连接不良的可能性。
3.3 更换连接线我们携带备用的连接线，并固定在控制器上。
在更换连接线之后，我们重新连接电源，并打开氩弧焊机。
4. 故障排除重新开启氩弧焊机后，我们发现显示屏上已经正常显示，而电机也能正常运作。
这意味着通过更换连接线，成功排除了故障。
5. 结论通过本次维修实例，我们可以看到对于氩弧焊机故障的修复，首先需要准确分析故障现象，并根据经验进行排查。
在本例中，我们确认了控制器连接线受损的问题，并成功进行了修复。
在维修过程中，我们需要注意电源断开、安全操作，并及时更换磨损或受损的零部件。
维修氩弧焊机需要一定的专业知识和操作经验，推荐由专业人员进行维修。
如果您遇到类似的故障，建议咨询专业技术人员的帮助，以确保安全和正确修复。

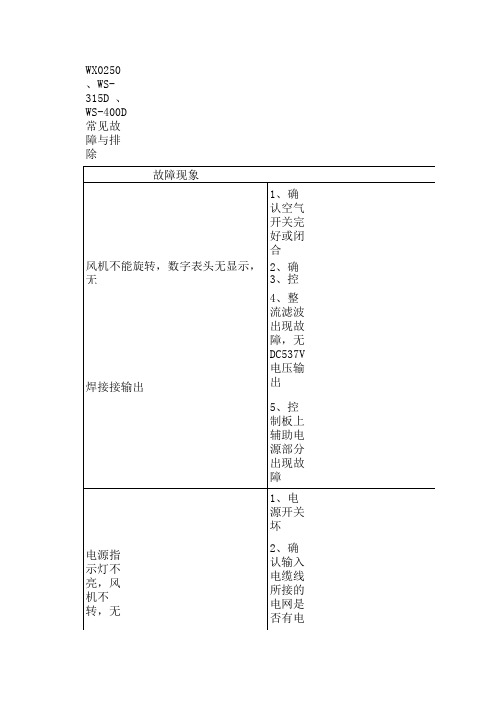

逆变氩弧焊机的维修方法
故障现象
原因分析
排除方法
一、电源开关打开，指示灯不亮，风机不转，按焊枪开关机内无任何反应。
1、外部供电是否正常；
2、电源线是否断路，接头是否良好；
3、电源开关损坏。
1、检查外部220V/AC电压；
2、检查接头；
3、更换。
二、电源开关打开指示灯亮，风机不转或转几下停了，按焊枪开关无反应。
1、电源开关到底板接插线未插好；
2、供电电压过高或过低，引起过压保护；
3、电源输入线过细过长，造成电压不稳定，引起过压保护；
4、主板主回路24V/30A继电器吸合不良，消磁电阻或热敏电阻阻值变大；
5、上板辅助电源损坏，无DC24V输出；
6、丢波时间内连续开关，导致启动电阻过热。
1、检查接插插头；
2、检查电压是否接入380V，或者电网电压过低辅助电源不工作；
3、加粗电源线；
4、检查更换；
5、检修更换；
6、停机3分钟。
三、开机指示灯亮，风机转，按焊枪开关无反应。
1、焊枪开关或控制线松断；
2、航空插座接触不良或连接线松断；
3、底板整流滤波是否正常，主回路继电器有无吸合，有
无DC307V输出。
4、辅助电源坏。
5、硅桥开路。
1、检查更换；
2、检查更换；
3、检查更换；
4、检查更换；
故障现象
原因分析
排除方法
四、开机正常，按焊枪开关有气出，红灯不亮，无高频。
（首先检查焊机输出端，有无DC55V空载电压，如果有DC55V 时，能接触起弧，应重点检查高频起弧部分。
）
首先检查焊机输出端，拔掉高频控制线看，有无DC55V空载电压，如果有DC55V时，插上线看能否接触起弧，应重点检查高频起弧部分：
1、上板到底板升压变压器接插线是否松断，变压器是否开路；
2、高压硅粒、高压输出电容102/10K是否击穿损坏；
3、高压放电嘴是否粘连，间隙过大或表面严重氧化；
4、高频引弧器或接插线是否松断；
5、高频控制继电器是否损坏，其供电电路是否正常；
6、带ARC/TIG转换开关的开关是否良好；
如果无DC55V输出时，应检查逆变电路是否正常工作：
①控制模块有无驱动信号输出；
②驱动转换、驱动模块是否正常工作；
③场管及主变和主电流连接线松断。
1、检查更换；
2、检查更换；
3、调整更换；
4、检查更换；
5、检查更换。
五、开机指示灯亮，风机转，按焊枪开关有气出，红灯亮。
1、工作中过流保护；
2、工作中过热保护；
3、可能是逆变电路和引弧板故障（关机后先拔掉MOS板上引弧变压器的供电插头（靠近风机VH-03），开机按焊枪开关。
a. 如果红灯不亮，则是引弧变压器短路，也可能是增压起弧，二极管击穿。
b. 如果红灯亮，则是逆变电路有问题，关机再拔掉中板变压器，供电插头（靠近风机VH-07）开机按焊枪开关。
c. 红灯亮则是逆变板上个别场效应管损坏，同时应检查驱动模块有无元器件损坏。
d. 红灯不亮，则是中板变压器或整流管短路，变压器可用电桥检测其电感和Q值。
C=0.9-1.6mh Q>35
整流管逐个检查排除.
1、关机5分钟后重新开机即可；
2、停止工作5分钟后即可；
3、 a 更换之；
b检查更换；
c检查更换；
d过小则更换。
六、开机正常，能起弧，但焊点发黑。
1、检查电磁阀及其气管有无被异物堵塞；
2、电磁阀损坏；
3、电磁阀供电控制电路损坏；
4、拆焊枪、气电接头，按焊枪开关，如果有气出则是焊枪损坏；
5、焊枪电缆线导流能力差，散弧、偏弧等；
6、钨针质量差、氩气不纯。
1、清理
2、更换
3、检查更换
4、更换
5、更换
6、更换
故障现象
原因分析
排除方法
七、焊接电流不稳定，不受控制，时大时小。
1、电位器接触不良或损坏；
2、底板滤波电容漏电或损坏；
3、带遥控转换开关放置在遥控位置；
4、输入电缆或输出电缆过长过细引起电流不稳定；
5、接插件接触不良或松断。
1、检查更换；
2、检查更换；
3、放置在正确位置；
4、加大导线横截面；
5、检查更换。
八、开机跳闸
1、整流硅桥短路；
2、电源线松脱短路。
1、更换；
2、插好。
九、按焊枪开关，气阀马上关断，没有延时，封波慢。
气阀控制继电器供电二极管IN4004短路。
检查更换
十、按焊枪开关，有高频放电声，无焊接输出。
1、焊枪地线接触不良或松断；
2、地线输出端和气电接头内部松脱或到中板连线松断。
1、检查更换；
2、检查更换。
十一、起弧不好。
1、放电嘴间隙过大、过小或表面氧化；
2、高压输出电容容量偏低，高压有短路现象；
3、引弧器匝比不对或匝间漏电；
4、氩气不好或钨针质量不好；
5、焊枪有松断现象。
1、清洁调整；
2、检查更换；
3、检查更换；
4、检查更换；
5、检查更换。
十二、开机正常，一工作就亮红灯。
1、反负馈电路开路；
2、主电流传输电路或功率器件接触不良，引起过流保护。
1、检查连接；
2、检查更换。
十三、开机有高频。
1、手开关控制光耦PC817（或三极管8050）损坏；
2、焊枪开关或控制线短路。
1、检查更换；
2、检查。
十四、焊接中高频不断。
1、高频控制继电器损坏；
2、输出电压有尖峰干扰；
3、高频自锁；
1、更换。
2、扭紧反馈和控制线。
3、加大高频变压器吸收，加大高频继电器线圈子端电容。
