2020九年级物理-考题分类练习——专题五：透镜及其应用

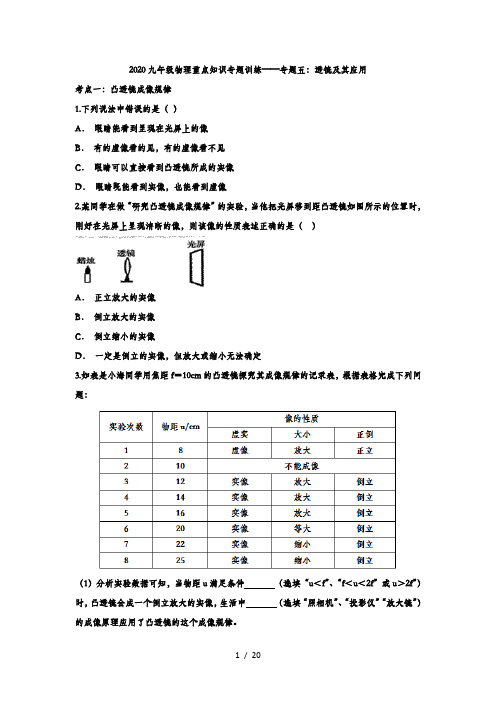

2020九年级物理重点知识专题训练——专题五：透镜及其应用考点一：凸透镜成像规律1.下列说法中错误的是（）A．眼睛能看到呈现在光屏上的像B．有的虚像看的见，有的虚像看不见C．眼睛可以直接看到凸透镜所成的实像D．眼睛既能看到实像，也能看到虚像2.某同学在做“研究凸透镜成像规律”的实验，当他把光屏移到距凸透镜如图所示的位置时，刚好在光屏上呈现清晰的像，则该像的性质表述正确的是（）A．正立放大的实像B．倒立放大的实像C．倒立缩小的实像D．一定是倒立的实像，但放大或缩小无法确定3.如表是小海同学用焦距f＝10cm的凸透镜探究其成像规律的记录表，根据表格完成下列问题：（1）分析实验数据可知，当物距u满足条件（选填“u＜f”、“f＜u＜2f”或u＞2f”）时，凸透镜会成一个倒立放大的实像，生活中（选填“照相机”、“投影仪”“放大镜”）的成像原理应用了凸透镜的这个成像规律。

（2）保持凸透镜的位置不变，移动蜡烛使物距由20cm变为22cm时，为了在光屏上得到清晰的像，小海应将光屏（选填“靠近”或“远离”）凸透镜。

4.小明在“探究凸透镜成像规律”的实验中，所用凸透镜的焦距为15cm。

（1）如图甲所示，移动光屏找到清晰的蜡烛的像，这个像是图乙中的________，利用此原理可以制成________。

（选填“照相机”、“幻灯片”、“放大镜”）（2）小明把蜡烛依次放在A、B位置，在坐标纸上记录了光屏上像的大小。

如图丙所示（A’、B’分别表示蜡烛在A、B处所成的像）。

跟同学们交流后发现：①成倒立放大像的条件是________；②成实像时，物距减小，像距________。

（3）保持凸透镜位置不动，小明又把蜡烛放在距凸透镜18cm处，在光具座上无论怎样移动光屏，都找不到清晰的像，原因可能是________。

聪明的小明拿起一副眼镜放在蜡烛和凸透镜之间靠近凸透镜处，在光具座上移动光屏，光屏上出现了清晰的像，则小明拿起的眼镜是________。

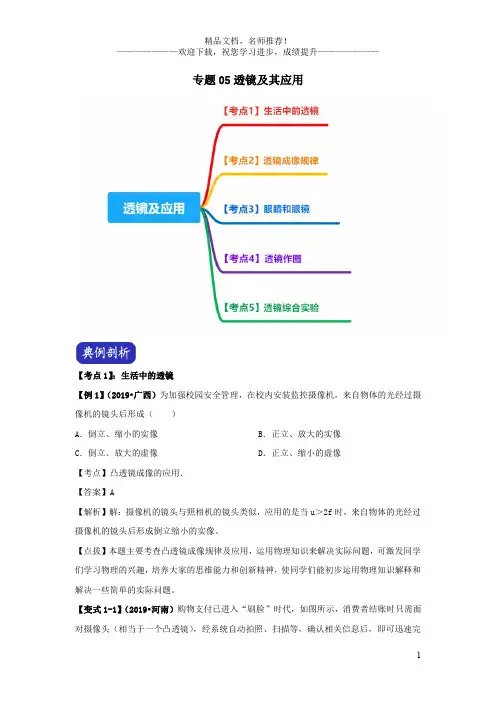

专题05透镜及其应用【考点1】：生活中的透镜【例1】（2019•广西）为加强校园安全管理，在校内安装监控摄像机，来自物体的光经过摄像机的镜头后形成（）A．倒立、缩小的实像B．正立、放大的实像C．倒立、放大的虚像D．正立、缩小的虚像【考点】凸透镜成像的应用．【答案】A【解析】解：摄像机的镜头与照相机的镜头类似，应用的是当u＞2f时，来自物体的光经过摄像机的镜头后形成倒立缩小的实像。

【点拔】本题主要考查凸透镜成像规律及应用，运用物理知识来解决实际问题，可激发同学们学习物理的兴趣，培养大家的思维能力和创新精神，使同学们能初步运用物理知识解释和解决一些简单的实际问题。

【变式1-1】（2019•河南）购物支付已进入“刷脸”时代，如图所示，消费者结账时只需面对摄像头（相当于一个凸透镜），经系统自动拍照、扫描等，确认相关信息后，即可迅速完成交易。

下列有关说法正确的是（）A．光经过摄像头成像利用的是光的反射B．摄像头成像特点与投影仪相同C．“刷脸”时，面部应位于摄像头两倍焦距之外D．“刷脸”时，面部经摄像头成正立缩小的实像【考点】凸透镜成像的应用．【答案】C【解析】A、摄像头相当于一个凸透镜，光经过摄像头成像利用的是光的折射，故A错误；B、光通过摄像头成倒立、缩小的实像，与照相机的成像特点相同，故B错误；CD、当u＞2f 时，成倒立、缩小的实像，所以，“刷脸”时，面部应位于摄像头两倍焦距之外，故C正确，D错误。

【点拔】本题考查了凸透镜的成像特点和应用，要掌握凸透镜成像的规律，搞清每种情况下的应用。

在学习过程中要善于总结、寻找规律，学着将所学知识与生活实际联系起来。

【变式1-2】（2019•广州）如图为某望远镜内部部分光路图，物镜是凸透镜，O为光心，F 为物镜焦点，焦距为500mm。

（1）在图中画出光线a、b经物镜折射前的入射光线。

（2）目镜是透镜（选填“凹”、“凸“）。

（3）用此望远镜观测月球时，月球经物镜成一个（选填“倒立”、“正立”）（选填“放大”、“等大”“缩小”）的像。

2020年中考物理专题五透镜及其应用《真题篇》一、选择题1．（2018．兰州）在初中物理的学习中，我们经常提到的“像”有：①小孔成像；②平面镜成像；③放大镜成像；④投影仪投影在屏幕上成的像；⑤汽车观后镜中的像．下列关于上述“像”的说法中正确的是( )A．属于实像的是①②③B．属于虚像的是④⑤C．由于反射而成的像是①②⑤D．由于折射而成的像是③④2．（2018．咸宁）一凸透镜的焦距为15 cm，将点燃的蜡烛从离凸透镜40 cm处沿主光轴移到20 cm处的过程中，像的大小和像距的变化情况是( )A．像变大，像距变大B．像变小，像距变小C．像变大，像距变小D．像变小，像距变大3．（2016．宜宾）将一个凸透镜正对着太阳光，在凸透镜另一侧15 cm处的纸上出现一个最小、最亮的光斑，将—个物体放在该凸透镜主光轴上距光心20 cm处，则在凸透镜的另一侧光屏上会出现—个( )A．正立、放大的虚像B．正立、缩小的虚像C．倒立、放大的实像D．倒立、缩小的实像4．（2017．黄石）在探究凸透镜成像规律的实验中，小欢同学先将点燃的蜡烛放在凸透镜前某一位置时，恰好在镜后26 cm处的光屏上出现一个与蜡烛等大倒立的像；若将此蜡烛移至凸透镜前10 cm处时，则( )A．光屏上出现倒立放大的实像B．光屏上出现倒立缩小的实像C．将光屏远离凸透镜方向移动一段距离，光屏上才会出现倒立放大实像D. 无论怎样移动光屏，光屏上均不会出现实像5．(2018．长沙)现代生活，智能手机给人们带来了许多便利，但长时间盯着手机屏幕，容易导致视力下降．下列关于近视眼及其矫正的原理图正确的是( )A．甲、乙B．甲、丁C．丙、乙D．丙、丁6．（2018．乌鲁木齐）夜晚，发着光的小萤火虫从放大镜的2倍焦距处沿着主光轴匀速飞行过程中，萤火虫发出的通过放大镜部分的光逐渐减少，则萤火虫的像( )A．远离放大镜，平均速度小于萤火虫的飞行速度B．远离放大镜，平均速度大于萤火虫的飞行速度C．靠近放大镜，平均速度小于萤火虫的飞行速度D．靠近放大镜，平均速度大于萤火虫的飞行速度7．（2018．广州）将物体分别放在甲、乙凸透镜前，物距相同，通过甲凸透镜成正立放大的像，通过乙透镜成倒立缩小的像，下图是平行于主光轴的光线，通过甲透镜的光路图，图中哪幅图可能是平行于主光轴的光线通过乙透镜的光路图( )A BC D8．（2016．玉林）下列有关透镜应用的说法正确的是( )A．照相机的镜头相当于一个凹透镜B．近视眼可戴凸透镜做的眼镜进行矫正C．用放大镜观察物体时，物与镜的距离必须大于两倍焦距D．伽利略用自制的望远镜观察天体，以确凿的证据支持了“日心说”9．（2016．雅安）如图是用来探究凸透镜成像规律的实验装置示意图（屏未画出），当蜡烛和透镜放在图示位置时，通过移动光屏，可以在光屏上得到与物体等大的像；若透镜位置不变，将蜡烛移到刻度为40 cm处，则( )A．移动光屏，可以在屏上得到倒立放大的像B．移动光屏，可以在屏上得到倒立缩小的像C．移动光屏，可以在屏上得到正立放大的像D．不论光屏移到什么位置，都不能在屏上得到蜡烛的像二、填空题10.（2016．攀枝花）我们可以利用矿泉水瓶做小实验来说明一些物理知识．(1)双手挤压空矿泉水瓶可以使瓶子变形，如果施加的力增大，瓶子变形程度就加大，这表明力的作用效果跟力的____有关．(2)不要在野外乱丢矿泉水瓶，瓶子装水形成____（选填“凹透镜”或“凸透镜），对光线有____（选填“会聚”或“发散”）作用，容易造成火灾．(3)往空矿泉水瓶内注入少量的热水，盖紧瓶盖，待水冷却后发现瓶子向内凹陷，这说明了____的存在．11.（2017．南充）小南同学在做“凸透镜成像”的实验中，经过调节在光屏上得到一个清晰的像，并测出物距u=20 cm，像距v=15 cm，则光屏上是倒立的实像，该凸透镜焦距的范围为．12.（2016．贵州）(1)周末，小丽和家人去湿地公园游玩，看见平静的水里，鱼儿在白云中游来游去．看到的鱼儿是由于光的____射形成的像；若湖水深2m，则白云形成的像到水面的距离____ 2m（选填“大于”“小于”或“等于”）(2)常见的视力缺陷类型有近视眼和远视眼，如图所示是一位视力缺陷者的眼球成像示意图，他的视力缺陷类型是____，要矫正他的视力缺陷应配戴____．（选填“凸透镜”或“凹透镜”）13. (2018．绵阳)将点燃的蜡烛和光屏放置在光具座上，再将焦距为30 cm的凸透镜甲放置在蜡烛和屏之间适当位置，在屏上得到清晰的缩小实像；在透镜甲位置上换上焦距为20 cm 的凸透镜乙，不改变蜡烛位置，将光屏____（选填“靠近”或“远离”）透镜适当距离，就可以在光屏上得到清晰的____（选填“放大”“缩小”或“等大”）实像.三、作图题14. (2018．青岛)如图，F1、F2分别为凹透镜和凸透镜的焦点，且两透镜的左焦点重合，请画出图中光线经透镜折射后的完整光路．四、实验探究题15.（2016．南充）小明同学在探究“凸透镜成像规律”实验中，所用凸透镜的焦距f=20 cm，如图所示：(1)小明点燃蜡烛后，调整烛焰、凸透镜和光屏的中心在同一高度，其目的是__________．(2)在图示中，只需移动光屏到适当位置，可在光屏上成倒立的、_____（选填“放大”“缩小”或“等大”）的实像．这个成像规律在实际生活中的应用是_____（填一种光学器材）．(3)完成上述实验后，小明在凸透镜和蜡烛之间，靠近凸透镜的位置放了一副眼镜，原来光屏上清晰的像变模糊，当光屏远离凸透镜到适当位置又可得一清晰的像，则这副眼镜是_____（选填“近视”或“远视”）眼镜．16. (2017．临沂)小明用一个焦距为10 cm的凸透镜探究凸透镜的成像规律，当装置如图甲所示时，烛焰在光屏上成清晰的像．(1)图甲中光屏离凸透镜的距离可能是_____（填序号）A. 28 cm B .18 cm C. 8 cm(2)保持凸透镜的位置不变，将蜡烛向左调节一段距离后，要想在光屏上成清晰的像，应将光屏向_____（选填“左”或“右”）调节；(3)若步骤(2)中未调节光屏的位置，则需在凸透镜前加一个_____（选填“凸”或“凹”）透镜，才能在光屏上得到清晰倒立的像；(4)若将印有字母“F”的纸片（图乙）放在离凸透镜5 cm的地方，我们能看到的清晰的像是丙图中的_____（填序号）．专题五透镜及其应用真题篇1．D 2．A3．C 解析：把一个凸透镜对准太阳光，可在距凸透镜15 cm处得到一个最小、最亮的光斑，所以，ƒ=15 cm. u=20 cm，2ƒ>u>ƒ，成倒立、放大的实像．故选C．4．D 解析：距离凸透镜26 cm的光屏上得到一个清晰的与物体等大的像，所以v=26 cm=2ƒ，则ƒ=13 cm;若现将物体移至透镜前10 cm处时，此时物距u=10 cm，则物距应小于焦距，成正立、放大的虚像，虚像不能呈现在光屏上，故光屏上不会出现像，故ABC错误，D正确．故选D．5．A 6．C7．A 解析：平行于主光轴的光线经凸透镜折射后通过焦点，由图可知，f甲=20 cm，设物体到甲和乙凸透镜的距离都为u，物体通过甲透镜成正立放大的像，由凸透镜成像规律知，u<f甲，物体通过乙透镜成倒立缩小的像，则u>2f乙，所以f甲>2f乙，即：20 cm>2f乙，所以f乙<10 cm，由各选项知，A凸透镜焦距5 cm，BCD凸透镜焦距都大于10 cm8．D 解析：A照相机的镜头相当于一个凸透镜，故该选项错误；B.矫正近视眼所戴的眼镜是凹透镜，故该选项错误；C．用放大镜观察物体时，物与镜的距离必须在凸透镜的一倍焦距以内，故该选项错误；D．伽利略用自制的望远镜观察天体，以确凿的证据支持了“日心说”，故该选项正确．故选D．9．D10．(1)大小；(2)凸透镜；会聚；(3)大气压．解析：(1)双手挤压空矿泉水瓶可以使瓶子变形，如果施加的力增大，瓶子变形程度就加大，这表明力的作用效果跟力的大小有关；(2)野外乱丢矿泉水瓶子，如果瓶子装有水，就会形成凸透镜，对太阳光产生会聚作用，容易引发火灾．(3)往空矿泉水瓶内注入少量的热水，盖紧瓶盖，过一会儿，瓶内的水蒸气液化成水，使瓶内的气压减小，而瓶外大气压不变，则瓶子在大气压力的作用下慢慢向内凹陷．11.缩小；7.5 cm< ƒ<10 cm.解析：凸透镜成像时，物体放在距离凸透镜20 cm处时，光屏上得到倒立、缩小的实像，所以20 cm>2ƒ，所以10 cm>ƒ．此时的像距满足：2ƒ>v>ƒ，2ƒ>15cm>ƒ，则7.5 cm< ƒ<15 cm;故凸透镜焦距的取值范围为7.5 cm< ƒ<10 cm.12．(1)折；大于；(2)近视眼；凹透镜，解析：(1)看到的鱼是鱼反射的光线从水中斜射入空气中，进入人眼而形成的虚像，这是光的折射现象；水面相当于平面镜，白云离水面的距离一定大于2m，所以白云的像离水面的距离也大于2m，像离水面的距离与水深无关；(2)近视眼是由于晶状体的曲度变大，会聚能力增强，像呈在视网膜的前方，应戴发散透镜，即凹透镜进行矫正．13.靠近；缩小．14.解：如图所示．15．(1)使得像成在光屏的中央；(2)缩小；照相机；(3)近视．解析：(1)将烛焰、凸透镜、光屏三者的中心放在同一高度上，为了使像呈在光屏的中心．(2)据图可知，此时物距大于相距，所以物体处于2倍焦距以外，像成在另一侧的1倍焦距和2倍焦距之间，成倒立、缩小的实像，照相机就是利用该原理制成的；(3)将一副眼镜放在蜡烛和凸透镜之间，且较靠近凸透镜，结果，光屏上原来清晰的像变模糊了，他只将光屏向远离凸透镜的方向移动适当距离时，又在光屏上观察到蜡烛清晰的像．说明延后成像了，故放置的是使光线发散的凹透镜，这种眼镜是用来矫正近视眼的．16．(1)B；(2)左；(3)凹；(4)A解析：(1)由图可知，此时的像是倒立、缩小的，故物距大于二倍焦距，故像距在1到2信焦距间选B；(2)将蜡烛向左调节一段距离后，物距变大，则像距减小，要想在光屏上成清晰的像，应将光屏向左调节；(3)未调节光屏的位置，则需在凸透镜前加一个凹透镜，使光线提前发散，才能在光屏上得到清晰倒立的像；(4)若将印有字母“F”的纸片（图乙）放在离凸透镜5 cm的地方，物距小于焦距，成正立放大的虚像，故选A。

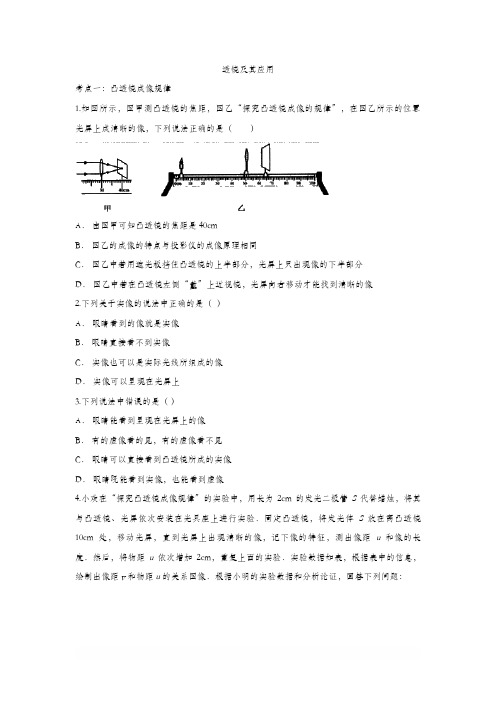

透镜及其应用考点一：凸透镜成像规律1.如图所示，图甲测凸透镜的焦距，图乙“探究凸透镜成像的规律”，在图乙所示的位置光屏上成清晰的像，下列说法正确的是（）A．由图甲可知凸透镜的焦距是40cmB．图乙的成像的特点与投影仪的成像原理相同C．图乙中若用遮光板挡住凸透镜的上半部分，光屏上只出现像的下半部分D．图乙中若在凸透镜左侧“戴”上近视镜，光屏向右移动才能找到清晰的像2.下列关于实像的说法中正确的是（）A．眼睛看到的像就是实像B．眼睛直接看不到实像C．实像也可以是实际光线所组成的像D．实像可以呈现在光屏上3.下列说法中错误的是（）A．眼睛能看到呈现在光屏上的像B．有的虚像看的见，有的虚像看不见C．眼睛可以直接看到凸透镜所成的实像D．眼睛既能看到实像，也能看到虚像4.小欢在“探究凸透镜成像规律”的实验中，用长为2cm的发光二极管S代替蜡烛，将其与凸透镜、光屏依次安装在光具座上进行实验．固定凸透镜，将发光体S放在离凸透镜10cm处，移动光屏，直到光屏上出现清晰的像，记下像的特征，测出像距u和像的长度．然后，将物距u依次增加2cm，重复上面的实验．实验数据如表，根据表中的信息，绘制出像距v和物距u的关系图像．根据小明的实验数据和分析论证，回答下列问题：（1）该凸透镜的焦距为 ______ cm．（2）当物距为l5cm时，物体在光屏上的像是 ______ （选填“倒立”或“正立”），此时光屏上的像的长度 ______ 2cm（选填“大于”、“小于”或“等于”）．（3）可以得出像距v与物距u的关系是： ______ ，理由是： ______ ．（4）通过实验数据还可以得出什么结论？写出一点即可． ______ ．5.小华同学用蜡烛、凸透镜和光屏等器材做“探究凸透镜成像规律”的实验．（1）在如下图所示的位置上，成的像是等大的倒立的实像．分析实验成像情况可知实验中所用凸透镜的焦距为 ______ cm.（2）当把点燃的蜡烛由图甲所示位置向右移至光具座的35cm刻度时，向______ （选填“左”或“右”）移动光屏会得到一个倒立、______ 的实像；______ 就是利用这一成像规律工作的．此时，风一吹，烛焰向左偏，则光屏上成的像向 ______ 偏．（3）小明用此光具座模拟人眼看远近不同物体的情况，当人眼看清眼前30cm处的物体时，凸透镜的位置、形状如图乙所示．如果将物体移至眼前50cm处，保持透镜（晶状体）、光屏（视网膜）之间距离不变，则应该换上更______ （选填“薄”或“厚”）的凸透镜（凸透镜直径大小相同），才能在光屏上得到清晰的像．6.如图所示，物体AB经凸透镜折射后所成像为A′B′，已知AB的高为h1，物距u，像距v，试用h1、u、v表示像高h2．考点二：透镜及其作用1.如图所示，向透明塑料袋内吹气后，将袋口扎紧，再在袋口下挂一重物，将它放入盛水的玻璃容器中，就成了一个“空气透镜”．当平行光束射到这个“空气透镜”上时，射出的激光束将成为（）A．会聚光束B．发散光束C．平行光束D．不能确定2.如图A、B、C、D四种光学器件中，属于凸透镜的是（）3.如图所示，光线经凹透镜折射后的传播方向错误的是（）4.不平行的光束经凹透镜折射后，其折射光线（）A．不能交于一点B．一定是平行的C．可能交于一点D．一定交于一点5.如图所示，一束光线射向O处的光学元件后会聚于主光轴上的S点，去掉光学元件后，光线会聚于S1点，则该元件一定是（）A．平面镜B．凹面镜C．凸透镜D．凹透镜6.王亮同学想制作一个平行光源，班里的同学提出了以下的做法，你认为可行的是（）A．选用凸透镜并把灯泡放在凸透镜的焦点上B．选用凹透镜把灯泡放在焦点上C．选用凸透镜并把灯泡放在离凸透镜的焦点比较近的地方D．选用凹透镜并把灯泡放在凸透镜的焦点上考点三：照相机1.如果不慎在照相机的镜头上粘上一个灰尘颗粒（如图），那么拍摄的相片（）A．其上部将出现一个黑点B．其下部将出现一个黑点C．其上部和下部皆无黑点D．其上部和下部各出现一个黑点2.如下图所示，是市五中装的两种电子监控器.它们主要由两部分组成，一部分为光学系统，另一部分为光电转换系统.光学系统收集被监控区域内的景物信息．光电转换系统把光信号转换成电信号，输送到监控中心，实现间接监控的目的.其光学系统的工作原理相当于（）A．平面镜成虚像B．凸透镜成实像C．显微镜D．凸透镜成虚像3.如图，这是一款人脸识别门禁一体机，通过摄像镜头捕捉人脸信息，并将所拍图像与系统数据库中预先录入的人脸照片模板进行比对．该摄像镜头相当于______ 透镜，这种透镜对光线具有______ 作用（填“会聚”或“发散”），若镜头的焦距为10cm，为了能成清晰的像，人脸到镜头的距离应大于 ______ cm．4.用光学照相机拍摄景物时，景物在底片上所成的清晰像是______ （填“虚像”或“实像”），拍摄近的景物时，与拍摄远的景物时比较镜头应往______ （填“前伸”或“后缩”）．考点四：投影仪1.如图所示的凸透镜，若把它用在书写投影仪上，则物体应放的位置为（）A． A点B． B点C． C点D． E点考点五：放大镜1.下列几种情况中，利用了凸透镜成正立、放大、虚像这一特点的是（）A．照相机拍照片．B．投影仪放大图片．C．戴近视眼镜观察物体．D．从透镜玻璃板上的小水滴看下面的文字变大．考点六：显微镜与望远镜1.用显微镜和望远镜观察物体时，关于像的倒正，以下说法正确的是（）A．用显微镜观察时像是正立的，用天文望远镜观察时像是倒立的B．用显微镜观察时像是正立的，用天文望远镜观察时像也是正立的C．用显微镜观察时像是倒立的，用天文望远镜观察时像是正立的D．用显微镜观察时像是倒立的，用天文望远镜观察时像也是倒立的2.望远镜的物镜相当于一个________，目镜的作用相当于一个________（“照相机、投影仪、放大镜”）.考点七：眼睛与眼镜1.某人坐在家门口看小说，看得正起劲时，突然发现一个人在庭院外走动，他马上摘除眼镜，认出了这个人是谁．那么，此人摘除的眼镜应是（）A．平面镜B．凹透镜C．凸透镜D．变色镜2.一份调查报告显示，现在中学生近视率达到90%以上，这引起小明等同学的兴趣，为了探究“近视眼的形成原因和矫正方法”，小明同学选择了如下器材：蜡烛（模拟所视物）、水凸透镜（模拟人眼晶状体，并与注射器相连）、光屏（模拟人眼视网膜）、光具座等．（注：水凸透镜的凸起程度可以通过注射器注入或吸取水的多少来调节．）（1）她安装并调整好实验装置，如图所示，将点燃的蜡烛置于水透镜前某一位置时，在光屏上得到了烛焰清晰的像；这个像性质为倒立、 ______ 、实像；它的应用 ______ （写一个光学仪器）．当向水凸透镜内注人水，使透镜更凸后，发现光屏上已无烛焰清晰的像，若要在光屏上再次得到烛焰清晰的像，应在水凸透镜前放置一块______ 透镜；若撤去放置的透镜，应将光屏______ （选填：“靠近”或“远离”）水凸透镜，才能得到清晰的像．（2）根据上述实验，可知近视眼的形成原因是： ______ ．（写一点）参考答案考点一：凸透镜成像规律1.如图所示，图甲测凸透镜的焦距，图乙“探究凸透镜成像的规律”，在图乙所示的位置光屏上成清晰的像，下列说法正确的是（）A．由图甲可知凸透镜的焦距是40cmB．图乙的成像的特点与投影仪的成像原理相同C．图乙中若用遮光板挡住凸透镜的上半部分，光屏上只出现像的下半部分D．图乙中若在凸透镜左侧“戴”上近视镜，光屏向右移动才能找到清晰的像【答案】D【解析】A、根据甲图可以知道f=40cm-30cm=10cm，故A错误；B、根据乙图u＞2f，此时光屏上是倒立、缩小的实像，应用应该是照相机，故B错误；C、虽然挡住了透镜上半部分，但光仍能通过下半部分会聚成完整的像，只是透过的光减少了，所成的像校原来暗一些，故C错误；D、戴上近视眼镜（凹透镜）对光有发散作用，所以像向后移，光屏向右移动正确．故D 正确．2.下列关于实像的说法中正确的是（）A．眼睛看到的像就是实像B．眼睛直接看不到实像C．实像也可以是实际光线所组成的像D．实像可以呈现在光屏上【答案】D【解析】实像和虚像都可以用眼睛直接观察到，故A、B错误；实像是物体发出的光经过光学器件直接或经反射、折射后会聚在光屏上形成的，实像一定是光的实际光线会聚成的，也可以是实际光线所组成的像，故C错误，D正确.3.下列说法中错误的是（）A．眼睛能看到呈现在光屏上的像B．有的虚像看的见，有的虚像看不见C．眼睛可以直接看到凸透镜所成的实像D．眼睛既能看到实像，也能看到虚像【答案】B【解析】眼睛既能直接看到实像，也能够直接看到虚像；实像可以呈现在光屏上，虚像不能够呈现在光屏上，故A、B、C说法正确，B说法不正确，所以选B.4.小欢在“探究凸透镜成像规律”的实验中，用长为2cm的发光二极管S代替蜡烛，将其与凸透镜、光屏依次安装在光具座上进行实验．固定凸透镜，将发光体S放在离凸透镜10cm处，移动光屏，直到光屏上出现清晰的像，记下像的特征，测出像距u和像的长度．然后，将物距u依次增加2cm，重复上面的实验．实验数据如表，根据表中的信息，绘制出像距v和物距u的关系图像．根据小明的实验数据和分析论证，回答下列问题：（1）该凸透镜的焦距为 ______ cm．（2）当物距为l5cm时，物体在光屏上的像是 ______ （选填“倒立”或“正立”），此时光屏上的像的长度 ______ 2cm（选填“大于”、“小于”或“等于”）．（3）可以得出像距v与物距u的关系是： ______ ，理由是： ______ ．（4）通过实验数据还可以得出什么结论？写出一点即可． ______ ．【答案】（1）8；（2）倒立；大于；（3）物距增大时像距随之减小，且随着物距的增大像距减小得越来越慢；像距随物距的变化不均匀；（4）当物距大于2倍焦距时，凸透镜成缩小的像．【解析】（1）由表格中第四次数据知，当物距等于16cm时，像距等于16cm，此时成倒立等大的实像，所以16cm=2f，f=8cm，则凸透镜的焦距为8cm．（2）凸透镜的焦距f=8cm，由凸透镜成像规律可知，u=15cm时，f＜u＜2f，成正立、放大的实像，像变大，此时光屏上的像的长度大于2cm．（3）从图像中可以看出，物距增大时像距随之减小，且随着物距的增大像距减小得越来越慢．（4）分析表格中数据，物距都大于2倍焦距，所以可得物距大于2倍焦距时，凸透镜成缩小的像．5.小华同学用蜡烛、凸透镜和光屏等器材做“探究凸透镜成像规律”的实验．（1）在如下图所示的位置上，成的像是等大的倒立的实像．分析实验成像情况可知实验中所用凸透镜的焦距为 ______ cm.（2）当把点燃的蜡烛由图甲所示位置向右移至光具座的35cm刻度时，向______ （选填“左”或“右”）移动光屏会得到一个倒立、______ 的实像；______ 就是利用这一成像规律工作的．此时，风一吹，烛焰向左偏，则光屏上成的像向 ______ 偏．（3）小明用此光具座模拟人眼看远近不同物体的情况，当人眼看清眼前30cm处的物体时，凸透镜的位置、形状如图乙所示．如果将物体移至眼前50cm处，保持透镜（晶状体）、光屏（视网膜）之间距离不变，则应该换上更______ （选填“薄”或“厚”）的凸透镜（凸透镜直径大小相同），才能在光屏上得到清晰的像．【答案】（1）10；（2）右；放大；投影仪（幻灯机等）；右；（3）薄【解析】（1）当凸透镜成的像是等大的倒立的实像时，物距和像距均为焦距的2倍，由图甲可知物距或像距为20cm，则凸透镜的焦距为10cm；（2）由“物近像远像变大”可知，当把点燃的蜡烛由图甲所示位置向右移至光具座的35cm刻度时，向右移动光屏会得到一个倒立、放大的实像，投影仪、幻灯机等就是利用这一成像规律工作的；由“凸透镜成像左右相反”可知，烛焰向左偏，则光屏上成的像向右偏.（3）由题意可知，物体远离凸透镜即物距变大时，像距不变，说明凸透镜的焦距变大，而薄凸透镜的焦距大于厚凸透镜的焦距，故更换的应是薄凸透镜．6.如图所示，物体AB经凸透镜折射后所成像为A′B′，已知AB的高为h1，物距u，像距v，试用h1、u、v表示像高h2．【答案】解：由图可知，△ABO∽△AB´O，则已知AB的高为h1，物距u，像距v，则像高h2=答：像高h2为【解析】已知AB的高为h，物距u，像距v，利用相似三角形对应边成比例可求得像高h．考点二：透镜及其作用1.如图所示，向透明塑料袋内吹气后，将袋口扎紧，再在袋口下挂一重物，将它放入盛水的玻璃容器中，就成了一个“空气透镜”．当平行光束射到这个“空气透镜”上时，射出的激光束将成为（）A．会聚光束B．发散光束C．平行光束D．不能确定【答案】B【解析】以空气为标准，可以把它分解为左右两个中间薄，边缘厚“水凹透镜”．因为凹透镜对光线有发散作用，光经过空气透镜时会被发散.因此对照过去的平行光有发散作用.2.如图A、B、C、D四种光学器件中，属于凸透镜的是（）【答案】C【解析】由图知，A中透镜中间比边缘薄是凹透镜；BD不是透镜是面镜，B是凹面镜，D 是平面镜； C中透镜中间比边缘厚是凸透镜.3.如图所示，光线经凹透镜折射后的传播方向错误的是（）【答案】A【解析】根据凹透镜三条特殊光线：①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴．②平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点．③过光心的光线经凹透镜折射后传播方向不改变．A．从凹透镜焦点发出的光线，经折射后应继续向外偏折，而不是变为平行，故A错误；B．过光心的光线经凹透镜折射后传播方向不改变，故B正确；C．过光心的光线经凹透镜折射后传播方向不改变，故C正确；D．射向焦点的光线经凹透镜折射后，将平行于主光轴，故D正确．4.不平行的光束经凹透镜折射后，其折射光线（）A．不能交于一点B．一定是平行的C．可能交于一点D．一定交于一点【答案】C【解析】凹透镜对光线有发散作用，不平行的光束经过凹透镜折射后，一定变得比折射前发散，会出现：（1）可能是会聚光束，交于一点，可能变成发散光束，不会交于一点，故AD错误，C正确；（2）可能变成平行光线，这是折射前射向凹透镜焦点的光线，是一种特殊情况，B选项太绝对，故B错误.5.如图所示，一束光线射向O处的光学元件后会聚于主光轴上的S点，去掉光学元件后，光线会聚于S1点，则该元件一定是（）A．平面镜B．凹面镜C．凸透镜D．凹透镜【答案】D【解析】由题意可知，光线通过该元件发生了折射，故应为透镜；根据图示，没有光学元件时，光线会聚于S1点，有光学元件时，聚于主光轴的S，即经过折射后，光的会聚点后移，说明光线经过透镜后散射了一些，所以透镜为凹透镜．6.王亮同学想制作一个平行光源，班里的同学提出了以下的做法，你认为可行的是（）A．选用凸透镜并把灯泡放在凸透镜的焦点上B．选用凹透镜把灯泡放在焦点上C．选用凸透镜并把灯泡放在离凸透镜的焦点比较近的地方D．选用凹透镜并把灯泡放在凸透镜的焦点上【答案】A【解析】凸透镜对光有会聚作用，会使平行于主光轴的光线会聚在焦点上，根据光路的可逆性，通过焦点的光线经凸透镜折射后将平行射出，所以为了制作一束平行光，可以选用凸透镜并把一小灯泡放在凸透镜的焦点上，这样可以平行光；由凹透镜对光线有发散作用，灯泡发出的光线本来就是发散的光束，利用凹透镜会比原来更发散，所以不能选用凹透镜.考点三：照相机1.如果不慎在照相机的镜头上粘上一个灰尘颗粒（如图），那么拍摄的相片（）A．其上部将出现一个黑点B．其下部将出现一个黑点C．其上部和下部皆无黑点D．其上部和下部各出现一个黑点【答案】C【解析】照相机的镜头是一个凸透镜．物体有无数点组成，物体上任一点射向照相机镜头有无数条光线，经凸透镜折射后，有无数条折射光线会聚成该点的像．当照相机的镜头上沾上一个黑点，还有另外的许多光线，经凸透镜折射会聚成像，所以所拍照片不会存在小黑点.2.如下图所示，是市五中装的两种电子监控器.它们主要由两部分组成，一部分为光学系统，另一部分为光电转换系统.光学系统收集被监控区域内的景物信息．光电转换系统把光信号转换成电信号，输送到监控中心，实现间接监控的目的.其光学系统的工作原理相当于（）A．平面镜成虚像B．凸透镜成实像C．显微镜D．凸透镜成虚像【答案】B【解析】由于光学系统收集被监控区域内的景物信息应是实际的光线形成的，且应成在较小的区域上，故成缩小的实像，与照相机的原理相同.3.如图，这是一款人脸识别门禁一体机，通过摄像镜头捕捉人脸信息，并将所拍图像与系统数据库中预先录入的人脸照片模板进行比对．该摄像镜头相当于______ 透镜，这种透镜对光线具有______ 作用（填“会聚”或“发散”），若镜头的焦距为10cm，为了能成清晰的像，人脸到镜头的距离应大于 ______ cm．【答案】凸；会聚；20【解析】摄像机的镜头捕捉到的是人的缩小的像，镜头应是一个凸透镜，凸透镜对光线有会聚作用. 凸透镜的焦距是10cm，当人脸和摄像头的距离大于二倍焦距，也就是大于20cm 时，能成倒立、缩小的实像．4.用光学照相机拍摄景物时，景物在底片上所成的清晰像是______ （填“虚像”或“实像”），拍摄近的景物时，与拍摄远的景物时比较镜头应往______ （填“前伸”或“后缩”）．【答案】实像；前伸【解析】照相机拍照时，在胶片上得到倒立、缩小的实像，拍摄近的景物时，物距减小，像距增大，镜头前伸．考点四：投影仪1.如图所示的凸透镜，若把它用在书写投影仪上，则物体应放的位置为（）A． A点B． B点C． C点D． E点【答案】C【解析】投影仪投出的像是倒立放大的实像，所以物体应当放在1倍焦距与2倍焦距之间. 考点五：放大镜1.下列几种情况中，利用了凸透镜成正立、放大、虚像这一特点的是（）A．照相机拍照片．B．投影仪放大图片．C．戴近视眼镜观察物体．D．从透镜玻璃板上的小水滴看下面的文字变大．【答案】D【解析】A、照相机利用U＞2f，成倒立、缩小的实像．不符合题意；B、投影仪利用2f＞U＞f，成倒立、放大的实像．不符合题意；C、戴近视眼镜观察物体，能使物体成正立、缩小的虚像．不符合题意；D、玻璃板上的水滴中间厚边缘薄，相当于凸透镜．从透镜玻璃板上的小水滴看下面的文字，U＜f，成正立、放大的虚像.符合题意.考点六：显微镜与望远镜1.用显微镜和望远镜观察物体时，关于像的倒正，以下说法正确的是（）A．用显微镜观察时像是正立的，用天文望远镜观察时像是倒立的B．用显微镜观察时像是正立的，用天文望远镜观察时像也是正立的C．用显微镜观察时像是倒立的，用天文望远镜观察时像是正立的D．用显微镜观察时像是倒立的，用天文望远镜观察时像也是倒立的【答案】D【解析】(1)显微镜的物镜相当于投影仪成倒立的放大的实像；目镜相当于放大镜，将投影仪成倒立的放大的实像再次放大，所以显微镜最后成的是倒立的放大的虚像．(2)望远镜物镜相当于照相机成倒立的缩小的实像，这个实像正好落在目镜的焦点以内，这跟放大镜的成像原理相同，所以目镜起到将物镜成的缩小的实像再次放大的作用．2.望远镜的物镜相当于一个________，目镜的作用相当于一个________（“照相机、投影仪、放大镜”）.【答案】照相机放大镜【解析】望远镜是由两组透镜组成，靠近眼睛的叫目镜，靠近物体的叫物镜.物体在很远的地方，物镜的作用是使远处的物体即远大于物镜二倍焦距的物体在焦点附近成倒立、缩小的实像；目镜相当于放大镜，对该实像进行放大，成正立放大的虚像，从而看清远处的物体.所以物镜相当于照相机，目镜的作用相当于放大镜.考点七：眼睛与眼镜1.某人坐在家门口看小说，看得正起劲时，突然发现一个人在庭院外走动，他马上摘除眼镜，认出了这个人是谁．那么，此人摘除的眼镜应是（）A．平面镜B．凹透镜C．凸透镜D．变色镜【答案】C【解析】远处物体反射来的光线通过晶状体折射后形成的物像，就会落在视网膜的前方就是近视眼，不能看清远处的物体．远视正好相反，能看清远处的而看不清近处的物体，看书离得近戴上眼镜就能看清，突然发现一个人在庭院外走动，看不清，他马上摘除眼镜．表明这个人是远视眼，戴的是凸透镜．2.一份调查报告显示，现在中学生近视率达到90%以上，这引起小明等同学的兴趣，为了探究“近视眼的形成原因和矫正方法”，小明同学选择了如下器材：蜡烛（模拟所视物）、水凸透镜（模拟人眼晶状体，并与注射器相连）、光屏（模拟人眼视网膜）、光具座等．（注：水凸透镜的凸起程度可以通过注射器注入或吸取水的多少来调节．）（1）她安装并调整好实验装置，如图所示，将点燃的蜡烛置于水透镜前某一位置时，在光屏上得到了烛焰清晰的像；这个像性质为倒立、 ______ 、实像；它的应用 ______ （写一个光学仪器）．当向水凸透镜内注人水，使透镜更凸后，发现光屏上已无烛焰清晰的像，若要在光屏上再次得到烛焰清晰的像，应在水凸透镜前放置一块______ 透镜；若撤去放置的透镜，应将光屏______ （选填：“靠近”或“远离”）水凸透镜，才能得到清晰的像．（2）根据上述实验，可知近视眼的形成原因是： ______ ．（写一点）【答案】（1）缩小；照相机；凹；靠近；（2）晶状体太厚、折光能力太强，使得像成在视网膜前方的缘故．【解析】（1）据图可知，此时的物距大于像距，所以此时的物体处于2倍焦距以外，像成在另一侧的1倍焦距和2倍焦距之间，成倒立缩小的实像，照相机就是利用该原理制成的；当向水凸透镜内注人水，使透镜更凸后，其折光能力变强，会使得像提前会聚，所以若想使得像成在光屏上，应该让光线发散，推迟成像，所以此时应该在蜡烛和水透镜之间放一个凹透镜；若此时将凹透镜撤去，像仍会成在原光屏的前方，所以应该将光屏靠近凸透镜；（2）故可知，近视眼是由于晶状体较厚，会聚能力较强，看远处的物体时，将像成在视网膜的前面的缘故.。

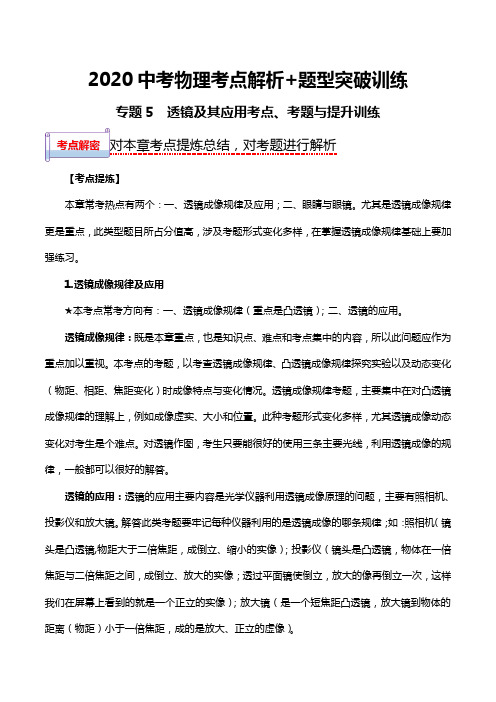

2020中考物理考点解析+题型突破训练
专题5 透镜及其应用考点、考题与提升训练
对本章考点提炼总结，对考题进行解析
【考点提炼】
本章常考热点有两个：一、透镜成像规律及应用；二、眼睛与眼镜。

尤其是透镜成像规律更是重点，此类型题目所占分值高，涉及考题形式变化多样，在掌握透镜成像规律基础上要加强练习。

1.透镜成像规律及应用
★本考点常考方向有：一、透镜成像规律（重点是凸透镜）；二、透镜的应用。

透镜成像规律：既是本章重点，也是知识点、难点和考点集中的内容，所以此问题应作为重点加以重视。

本考点的考题，以考查透镜成像规律、凸透镜成像规律探究实验以及动态变化（物距、相距、焦距变化）时成像特点与变化情况。

透镜成像规律考题，主要集中在对凸透镜成像规律的理解上，例如成像虚实、大小和位置。

此种考题形式变化多样，尤其透镜成像动态变化对考生是个难点。

对透镜作图，考生只要能很好的使用三条主要光线，利用透镜成像的规律，一般都可以很好的解答。

透镜的应用：透镜的应用主要内容是光学仪器利用透镜成像原理的问题，主要有照相机、投影仪和放大镜。

解答此类考题要牢记每种仪器利用的是透镜成像的哪条规律；如：照相机（镜头是凸透镜,物距大于二倍焦距，成倒立、缩小的实像）；投影仪（镜头是凸透镜，物体在一倍焦距与二倍焦距之间，成倒立、放大的实像；透过平面镜使倒立，放大的像再倒立一次，这样我们在屏幕上看到的就是一个正立的实像）；放大镜（是一个短焦距凸透镜，放大镜到物体的距离（物距）小于一倍焦距，成的是放大、正立的虚像）。

2020年中考物理试题《透镜及其应用》试题汇编一．选择题1．（2020•广西）如图是我国航天员在天宫二号上展示水球试验。

水球相当于一个凸透镜，通过它成（）A．正立、缩小的实像B．倒立、缩小的实像C．正立、放大的虚像D．倒立、放大的虚像2．（2020•广西）爱护眼睛，预防近视。

近视眼矫正的方法是配戴（）A．凸面镜B．凹面镜C．凸透镜D．凹透镜3．（2020•淄博）红外半球摄像头通过捕捉红外线增强夜晚监控效果。

下列关于该摄像头的说法正确的是（）A．摄像头相当于一个凹透镜B．摄像头捕捉到的红外线是红色的光C．被监控的物体在摄像头二倍焦距以外D．摄像头的成像特点与投影仪相同4．（2020•绵阳）如图所示，在“探究凸透镜成像规律”的实验中，凸透镜焦距是10cm，蜡烛放在A处，位于C处的光屏（图中未画出）上得到了清晰的像；保持透镜位置不变，将蜡烛移到B处，移动光屏再次得到清晰的像。

关于光屏移动的方向和移动距离L屏与蜡烛移动距离L烛的大小关系，正确的是（）A．向右移动光屏，L屏＜L烛B．向左移动光屏，L屏＜L烛C．向左移动光屏，L屏＞L烛D．向右移动光屏，L屏＞L烛5．（2020•鄂尔多斯）新冠肺炎疫情期间，全国掀起了“停课不停学”的网络在线课堂热潮。

下列有关网课的说法，错误的是（）A．老师对着摄像头，学生可以看到老师，说明摄像头的成像特点与投影仪相同B．学生从手机上看到多彩的画面是由红、绿、蓝三种色光混合而成的C．老师随机提问与学生互动交流的过程，利用了声能传递信息D．学生在听课时关闭门窗，是在传播过程中减弱噪声6．（2020•百色）如图所示是我们看远处物体的示意图，来自远处物体的光经过眼睛晶状体后在视网膜上形成（）A．正立、缩小的实像B．正立、缩小的虚像C．倒立、缩小的实像D．倒立、缩小的虚像7．（2020•广西）现代生活，智能手机给人们带来了许多便利，但长时间盯着手机屏幕，容易导致视力下降。

图中关于近视眼及其矫正的原理图正确的是（）A．甲和丙B．甲和丁C．乙和丙D．乙和丁8．（2020•内江）受新冠疫情的影响，春季开学前，许多地区开展了“停课不停学”的网课学习。

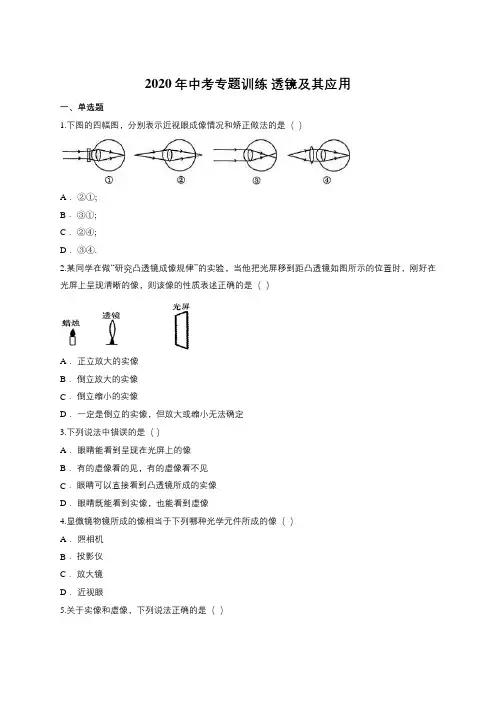

2020年中考专题训练透镜及其应用一、单选题1.下图的四幅图，分别表示近视眼成像情况和矫正做法的是（）A．②①;B．③①;C．②④;D．③④.2.某同学在做“研究凸透镜成像规律”的实验，当他把光屏移到距凸透镜如图所示的位置时，刚好在光屏上呈现清晰的像，则该像的性质表述正确的是（）A．正立放大的实像B．倒立放大的实像C．倒立缩小的实像D．一定是倒立的实像，但放大或缩小无法确定3.下列说法中错误的是（）A．眼睛能看到呈现在光屏上的像B．有的虚像看的见，有的虚像看不见C．眼睛可以直接看到凸透镜所成的实像D．眼睛既能看到实像，也能看到虚像4.显微镜物镜所成的像相当于下列哪种光学元件所成的像（）A．照相机B．投影仪C．放大镜D．近视眼5.关于实像和虚像，下列说法正确的是（）A．实像能用光屏承接到，虚像不能B．虚像是人的幻觉，并没有光线进入人眼，实像则相反C．实像一定是由光的折射现象形成的，虚像一定是由光的反射现象形成的D．实像有放大的，也有缩小的，而虚像都是放大的6.如图所示，将凸透镜固定在光具座上某位置（图中未标出），点燃的蜡烛放在光具座上的a点，调节光屏的位置，在光屏上得到烛焰清晰倒立缩小的像．将蜡烛从a点滑到b点后，再移动光屏，屏上得到清晰的像变小．则（）A．凸透镜位于a点左侧B．凸透镜位于b点右侧C．蜡烛在a点时，物距大于一倍焦距小于二倍焦距D．蜡烛在b点时，像距大于二倍焦距7.下列透镜中，对光有会聚作用的有（）A．一种B．两种C．三种D．四种二、填空题8.某些手表上有一个圆滑的透明凸起，通过它看日期会觉得很清楚，这是因为这个圆滑的凸起相当于一个________，我们看到的实际上是一个________（选填“放大”或“缩小”）的________（选填“实像”或“虚像）9.用放大镜去查看地图，地图与凸透镜之间的距离应_______焦距（选填“大于”或“小于”或“等于”），看到的像是_______像（选填“实”或“虚”）.10.显微镜的物镜焦距 ______ ，目镜焦距 ______ ．放大倍数等于 ______ 与 ______ 的乘积．11.近视眼只能看清______ 的物体，看不清______ 的物体．产生近视眼的原因是晶状体太______ ，折光能力太______ ，或者眼球在前后方向上太______ ，因此来自远处某点的光会聚在视网膜______ ，到达视网膜时已经不是一点而是一个模糊的光斑了．利用凹透镜能使光线______ 的特点，在眼睛前面放一个凹透镜，就能使来自远处物体的光会聚在视网膜上了．12.如图所示的六块玻璃制成的透镜中，属于凸透镜的是______ ，对光具有______ 作用，因此，凸透镜又被叫做 ______ 透镜；属于凹透镜的是 ______ ，对光具有 ______ 作用，因此，凹透镜又被叫做 ______ 透镜．13.为适应教育均衡发展的需要，我市各中小学都配备了电子白板.投影机的光射到表面并不光滑的白板上发生了________，故教室各个座位上的同学均能看到投射到白板上的内容.此时若有一只苍蝇趴在镜头上，屏幕上将________(选填“会”或“不会”)显示苍蝇的像.14.小华让凸透镜正对着太阳光，拿一张白纸在它的另一侧前后移动，直到纸上的光斑变得最小最亮，这个点叫做凸透镜的______ ，在______ 处可点燃柴火，当把一只灯泡放在该点时，灯泡射向凸透镜的光经过凸透镜后将成为 ______ ．三、实验题15.如图所示，是赵强同学用蜡烛、凸透镜和光屏研究凸透镜成像规律的实验装置（所用的凸透镜上标有f=15cm字样）：（1）其中还需要调整的是： ______ ．（2）在“观察凸透镜所成的像”的实验中：①若将物体放在距离凸透镜20cm处时，会成 ______ 像．②若将物体放在距离凸透镜35cm处时，会成 ______ 像．③若将物体放在距离凸透镜10cm处时，会成 ______ 像．（要求指出像的放大或缩小，倒立或正立，虚或实）（3）调整后若想使像变大，则应将蜡向 ______ 移动．（4）人的眼睛要看烛焰的放大、正立的 ______ 像，人必须和烛焰在凸透镜的 ______ 侧．（选填“同一”、“两”）16.一物理实验小组在做“探究凸透镜成像规律”的实验．凸透镜、蜡烛、光屏的位置如图所示．（1）实验前，首先要将烛焰、凸透镜和光屏的中心调到 ______ ；（2）如图示，恰好能在光屏上得到烛焰的等大的像，从图中信息可以得出，该透镜的焦距为______ cm；（3）若将凸透镜移到光具座上45cm处，要使光屏上仍呈现清晰的像，下列做法可行的是 ______ A．光屏保持原有位置不动B．光屏向靠近凸透镜的方向移动适当距离C．光屏向远离凸透镜的方向移动适当距离（4）在实验进行的过程中，蜡烛变短了，要使烛焰的像仍然成在光屏的中心，可将光屏向______ 移动．（5）细心的张华同学发现，光屏上所成的像，无论是放大还是缩小，烛焰的像的左右两边大小都不相同，你认为可能的原因是： ______ ．17.某物理学习小组，选择如图所示的四个透镜进行探究实验(其中A、B和C、D是两组形状相同的凸透镜，它们分别用玻璃、塑料和水晶制作而成)：(1)为了探究“凸透镜的焦距大小与透镜球形表面弯曲程度的关系”，小组同学应选择图中的哪两个凸透镜做实验？答：____________(选填字母序号)；器材确定后，接着小组同学让一束与主光轴平行的光，分别经过两凸透镜后会聚于焦点处，如图甲、乙所示．比较两次实验的现象，可以得到的结论是：凸透镜表面越凸，凸透镜的焦距越____________；(2)如果选择A、B两个透镜，他们还可以探究“凸透镜的焦距大小与____________的关系”．四、计算题18.如图所示，物体AB经凸透镜折射后所成像为A′B′，已知AB的高为h1，物距u，像距v，试用h1、u、v表示像高h2．五、作图题19.如图所示，这只眼睛存在什么视力问题？要想使这只眼睛得到矫正，应该配戴什么透镜？画图说明20.如图所示，完成光路图．21.(1)请画出下图两条光线经过透镜的光路图;（2）如下图所示，MN为凸透镜的主光轴，AB为蜡烛，A′B′为蜡烛所成的像，请用作图法确定凸透镜及一个焦点F的位置，并将它们画出.这是（填光学仪器）的原理图.六、阅读理解题22.请仔细阅读下文，按要求回答问题人类的眼睛人类的眼睛很像一架照相机，眼睛与照相机的不同之处是：人的眼睛是通过调节晶状体的弯曲程度，改变晶状体的焦距来获得清晰的像，如图所示；普通照相机是在物距确定的情况下通过改变像距使像变得清晰.由眼睛的调节作用所能看清楚的最远点，叫远点，正常眼的远点在极远处；眼睛所能看清楚的最近点，叫近点，正常眼的近点约距眼睛10cm.眼睛是人体的重要器官，长时间的用眼，如看书、看电视、计算机，都可以引起眼睛的疲劳，眼睛疲劳的常见症状是头疼脑胀、眼睛发干，看物体时间较长也不易感到疲劳的距离叫明视距离，正常眼的明视距离为25cm.如果眼睛长期使用不当就会造成眼睛缺陷，常见的有近视和远视，它们都需要配戴眼镜（透镜）来矫正视力.人们通常所说的眼镜度数φ和焦距f之间的关系可用下列公式表示：眼镜的度数（其中f用m作单位）（1）人的眼睛是通过改变晶状体的来获得清晰的像；普通照相机是在物距确定的情况下通过改变使像变得清晰.（2）小明是近视眼，则应配戴_______透镜。

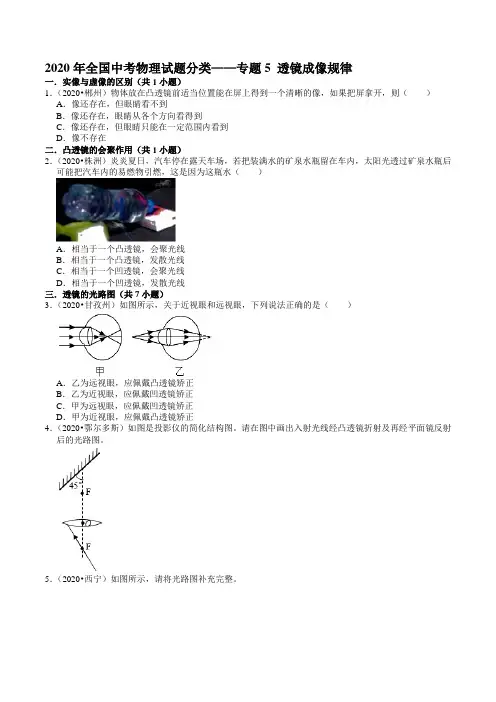

2020年全国中考物理试题分类——专题5 透镜成像规律一．实像与虚像的区别（共1小题）1．（2020•郴州）物体放在凸透镜前适当位置能在屏上得到一个清晰的像，如果把屏拿开，则（）A．像还存在，但眼睛看不到B．像还存在，眼睛从各个方向看得到C．像还存在，但眼睛只能在一定范围内看到D．像不存在二．凸透镜的会聚作用（共1小题）2．（2020•株洲）炎炎夏日，汽车停在露天车场，若把装满水的矿泉水瓶留在车内，太阳光透过矿泉水瓶后可能把汽车内的易燃物引燃，这是因为这瓶水（）A．相当于一个凸透镜，会聚光线B．相当于一个凸透镜，发散光线C．相当于一个凹透镜，会聚光线D．相当于一个凹透镜，发散光线三．透镜的光路图（共7小题）3．（2020•甘孜州）如图所示，关于近视眼和远视眼，下列说法正确的是（）A．乙为远视眼，应佩戴凸透镜矫正B．乙为近视眼，应佩戴凹透镜矫正C．甲为远视眼，应佩戴凹透镜矫正D．甲为近视眼，应佩戴凸透镜矫正4．（2020•鄂尔多斯）如图是投影仪的简化结构图。

请在图中画出入射光线经凸透镜折射及再经平面镜反射后的光路图。

5．（2020•西宁）如图所示，请将光路图补充完整。

6．（2020•葫芦岛）如图所示，S点发出的一条光线经平面镜反射后，再经凸透镜折射，折射光线平行于主光轴射出。

请画出：（1）S点发出的入射光线。

（2）经平面镜的反射光线。

（3）凸透镜左侧焦点F的位置。

7．（2020•永州）如图所示，O为凸透镜的光心，F为焦点，请将图中两条光线的光路补充完整。

8．（2020•大庆）一束光线射向凸透镜，请补充完整这束光线通过凸透镜的光路图。

9．（2020•丹东）如图，凹透镜与凸透镜的主光轴平行且凸透镜的主光轴与水面重合，凹透镜的虚焦点为F1，凸透镜的焦点为F2，一条光线经凹透镜（该光线的延长线过凹透镜的虚焦点F1）折射后射向凸透镜，后经凸透镜折射后最终射入水中，请画出此过程的光路图。

四．凸透镜成像规律及其探究实验（共18小题）10．（2020•绵阳）如图所示，在“探究凸透镜成像规律”的实验中，凸透镜焦距是10cm，蜡烛放在A处，位于C处的光屏（图中未画出）上得到了清晰的像；保持透镜位置不变，将蜡烛移到B处，移动光屏再次得到清晰的像。

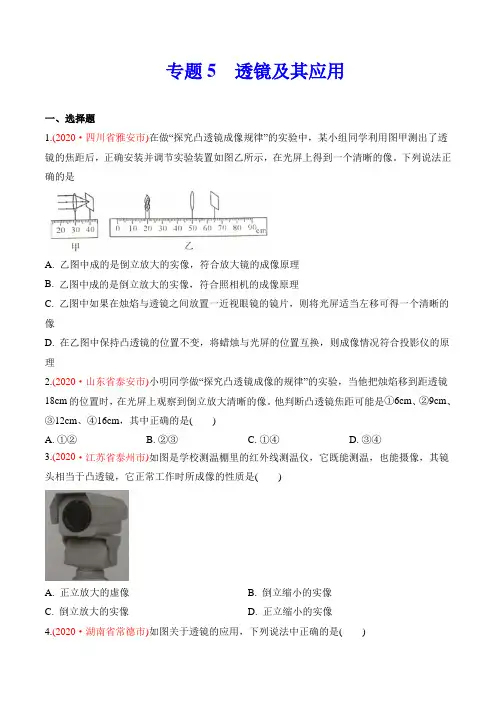

专题5 透镜及其应用一、选择题1.(2020·四川省雅安市)在做“探究凸透镜成像规律”的实验中，某小组同学利用图甲测出了透镜的焦距后，正确安装并调节实验装置如图乙所示，在光屏上得到一个清晰的像。

下列说法正确的是A. 乙图中成的是倒立放大的实像，符合放大镜的成像原理B. 乙图中成的是倒立放大的实像，符合照相机的成像原理C. 乙图中如果在烛焰与透镜之间放置一近视眼镜的镜片，则将光屏适当左移可得一个清晰的像D. 在乙图中保持凸透镜的位置不变，将蜡烛与光屏的位置互换，则成像情况符合投影仪的原理2.(2020·山东省泰安市)小明同学做“探究凸透镜成像的规律”的实验，当他把烛焰移到距透镜18cm的位置时，在光屏上观察到倒立放大清晰的像。

他判断凸透镜焦距可能是①6cm、②9cm、③12cm、④16cm，其中正确的是()A. ①②B. ②③C. ①④D. ③④3.(2020·江苏省泰州市)如图是学校测温棚里的红外线测温仪，它既能测温，也能摄像，其镜头相当于凸透镜，它正常工作时所成像的性质是()A. 正立放大的虚像B. 倒立缩小的实像C. 倒立放大的实像D. 正立缩小的实像4.(2020·湖南省常德市)如图关于透镜的应用，下列说法中正确的是()A. 凹透镜可以矫正远视眼B. 凸透镜可以矫正近视眼C. 显做镜的目镜成正立放大的虚像D. 望远镜的目镜成正立放大的实像5.(2020·安徽)图a是放置在水平桌面上的刻度尺的一部分，甲、乙、丙、丁是通过凸透镜所看到的刻度尺的像。

若凸透镜先贴着刻度尺然后逐渐远离，则看到刻度尺的像的先后顺序正确的是A. 甲→乙→丙→丁B. 乙一丙一甲一丁C. 乙一丁→甲一丙D. 丙→甲→乙→丁6.(2020·贵州省黔南州)关于透镜，下列说法正确的是()A. 远视眼的人佩戴的眼镜是凹透镜B. 照相机中所成的像是放大正立的C. 用投影仪投放出来的电影画面属于虚像D. 丢弃的矿泉水瓶容易引起火灾，是因为矿泉水瓶相当于一个凸透镜，能会聚阳光二、填空题7.(2020·江苏省连云港市)如图所示，让一束白光经过三棱镜，在三棱镜后放置一凸透镜将光屏放在B处时，观察到色光的颜色是______，光屏先后在A、C两处时，观察到的现象有何不同：______。

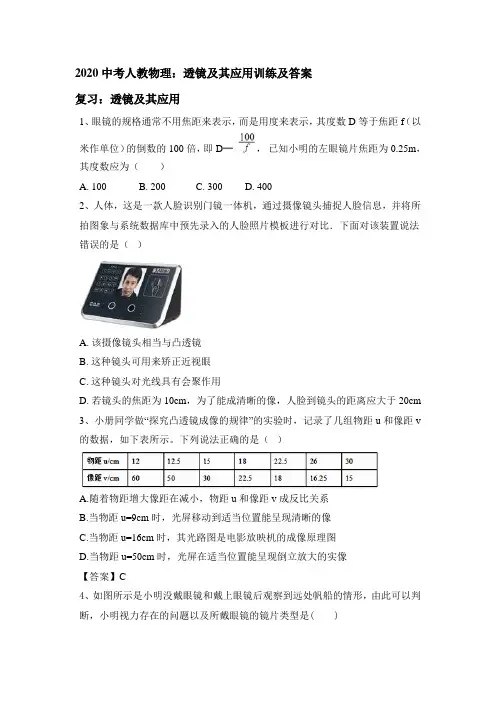

2020中考人教物理：透镜及其应用训练及答案复习：透镜及其应用1、眼镜的规格通常不用焦距来表示，而是用度来表示，其度数D等于焦距f（以米作单位）的倒数的100倍，即D═，已知小明的左眼镜片焦距为0.25m，其度数应为（）A. 100B. 200C. 300D. 4002、人体，这是一款人脸识别门镜一体机，通过摄像镜头捕捉人脸信息，并将所拍图象与系统数据库中预先录入的人脸照片模板进行对比．下面对该装置说法错误的是（）A. 该摄像镜头相当与凸透镜B. 这种镜头可用来矫正近视眼C. 这种镜头对光线具有会聚作用D. 若镜头的焦距为10cm，为了能成清晰的像，人脸到镜头的距离应大于20cm3、小册同学做“探究凸透镜成像的规律”的实验时，记录了几组物距u和像距v 的数据，如下表所示。

下列说法正确的是（）A.随着物距增大像距在减小，物距u和像距v成反比关系B.当物距u=9cm时，光屏移动到适当位置能呈现清晰的像C.当物距u=16cm时，其光路图是电影放映机的成像原理图D.当物距u=50cm时，光屏在适当位置能呈现倒立放大的实像【答案】C4、如图所示是小明没戴眼镜和戴上眼镜后观察到远处帆船的情形，由此可以判断，小明视力存在的问题以及所戴眼镜的镜片类型是( )A．远视眼凸透镜 B．近视眼凹透镜C．远视眼凹透镜 D．近视眼凸透镜【参考答案】B5、下列关于显微镜和望远镜的说法正确的是（）A. 天文望远镜能看见遥远的星体，是因为星体上的光线通过望远镜后所成的像比星体本身大得多B. 显微镜可以将来自物体的光线经过两次放大后成一个倒立、放大的虚像C. 望远镜可以用一组凹透镜和凹透镜组合而成D. 显微镜可以用一组凸透镜和一组凹面镜组合而成【答案】B6、光通过透镜的光路如图所示，正确的图是（）A. B. C. D.【答案】B7、教室里安装的电子白板投影仪，其镜头的焦距为15cm，为了在白板上得到清晰的像，投影仪镜头到白板的距离应（）A. 等于30cmB. 大于30cmC. 小于15cmD. 大于15cm，小于30cm【答案】B8、烛焰通过凸透镜在另一侧的光屏上成一个倒立放大的像，如果保持凸透镜的位置不变，只将蜡烛和光屏的位置相互交换，那么（）A. 光屏上能得到一个倒立放大的像B. 光屏上能得到一个倒立缩小的像C. 光屏上不一定能得到像D. 光屏上能得到一个像，但是像的性质不能确定【答案】B9、每年6月6日是全国爱眼日,其主题是“关爱心灵窗户——眼睛”,关于眼睛下列说法正确的是( )A.眼睛的晶状体和角膜的共同作用相当于凸透镜B.有些同学由于过度使用电子产品导致近视,需戴凸透镜来矫正C.我们看见物体,是因为物体在视网膜上成正立缩小的像D.预防近视眼的措施之一,就是读写时眼睛与书本的距离保持在10 cm左右【答案】A10、在太阳系中，地球属于（）A. 恒星B. 卫星C. 行星D. 彗星【答案】C11、如图中所示，可判断出邮票到放大镜的距离（）A. 小于焦距B. 大于焦距，小于两倍焦距C. 等于两倍焦距D. 大于两倍焦距【答案】A12、在探究凸透镜成像规律的实验中，我们发现（）A. 实像都是缩小的B. 放大的像都是虚像C. 倒立的像都是缩小的D. 缩小的像都是倒立的【答案】D13、小强看远处的某点时,其光路如图所示,则正确的是( )A.小强的眼睛是近视眼,应戴凹透镜做成的眼镜B.小强的眼睛正常,无须戴眼镜C.小强的眼睛是远视眼,应戴凸透镜做成的眼镜D.小强的眼睛是近视眼,应戴凸透镜做成的眼镜【答案】A 晶状体曲度变大,会聚能力增强,即折光能力增强,像成在视网膜的前方,这是近视眼的特征,应戴发散透镜,即凹透镜,使光线推迟会聚,使像正好成在视网膜上。
